MANUAL DE UTILIZADOR BRIGGS & STRATTON 2700 PSI BRIGGS & STRATTON

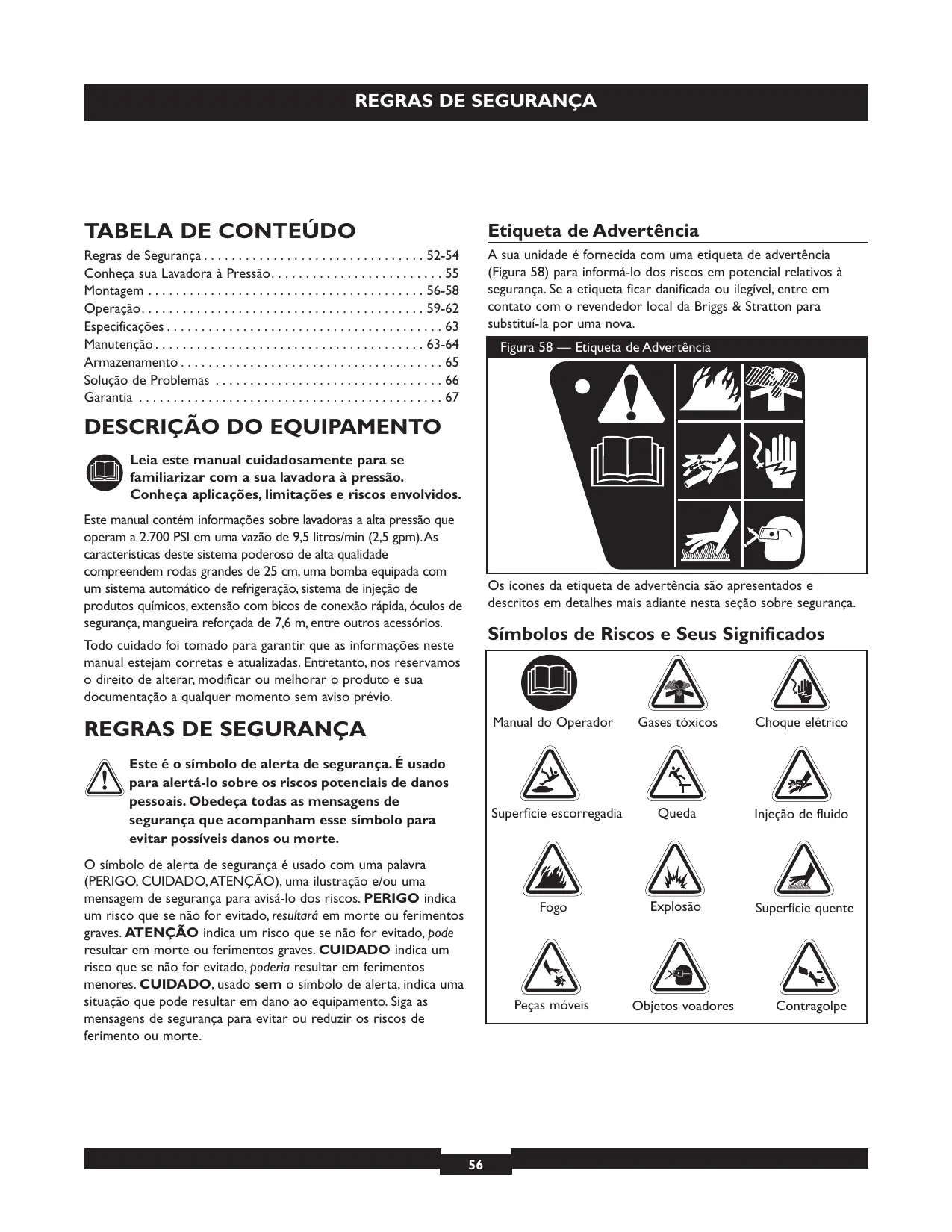

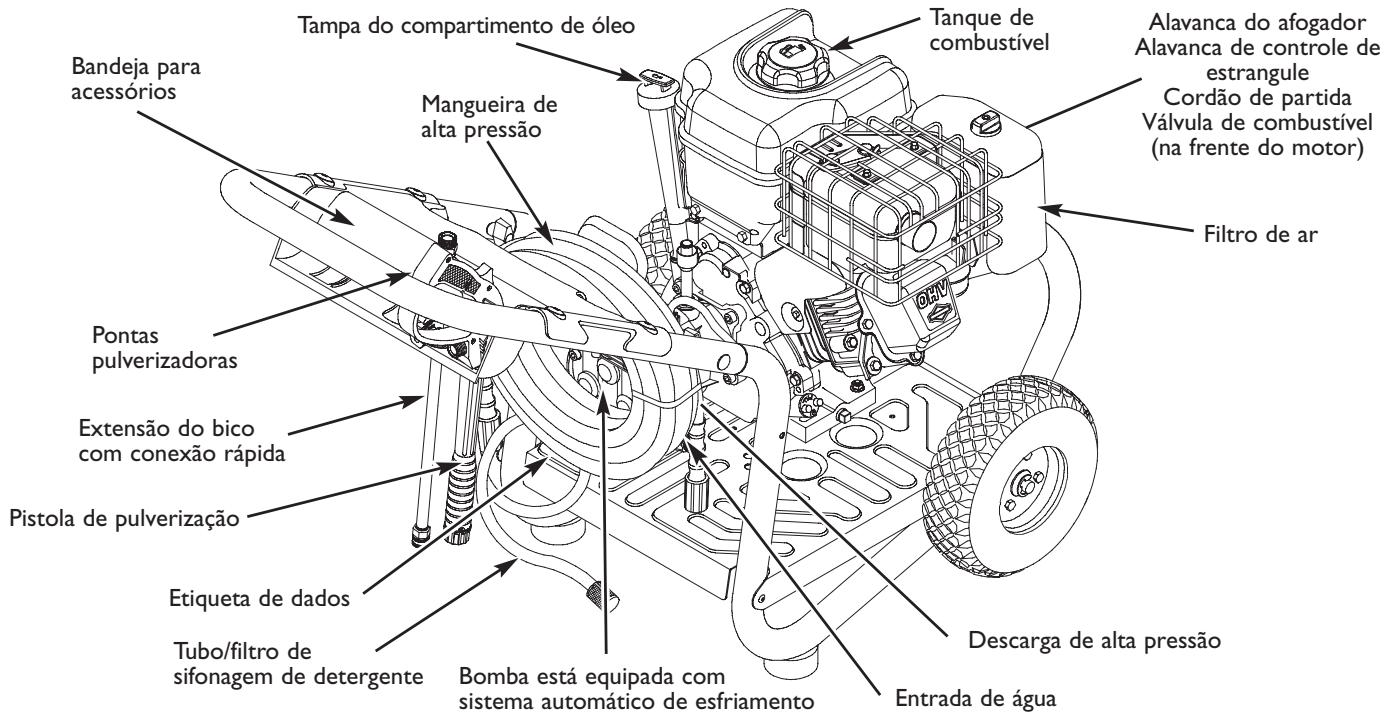

DESCRIÇÃO DO EQUIPAMENTO

Leia este manual cuidadosamente para se familiarizar com a sua lavadora à pressão. Conheça aplicações, limitações e riscos envolvidos. Este manual contém informações sobre lavadoras a alta pressão que operam a 2.700 PSI em uma vazão de 9,5 litros/min (2,5 gpm).As características deste sistema poderoso de alta qualidade compreendem rodas grandes de 25 cm, uma bomba equipada com um sistema automático de refrigeração, sistema de injeção de produtos químicos, extensão com bicos de conexão rápida, óculos de segurança, mangueira reforçada de 7,6 m, entre outros acessórios. Os ícones da etiqueta de advertência são apresentados e descritos em detalhes mais adiante nesta seção sobre segurança. Símbolos de Riscos e Seus Significados Todo cuidado foi tomado para garantir que as informações neste manual estejam corretas e atualizadas. Entretanto, nos reservamos o direito de alterar, modificar ou melhorar o produto e sua documentação a qualquer momento sem aviso prévio.

Este é o símbolo de alerta de segurança. É usado para alertá-lo sobre os riscos potenciais de danos pessoais. Obedeça todas as mensagens de segurança que acompanham esse símbolo para evitar possíveis danos ou morte. O símbolo de alerta de segurança é usado com uma palavra (PERIGO, CUIDADO, ATENÇÃO), uma ilustração e/ou uma mensagem de segurança para avisá-lo dos riscos. PERIGO indica um risco que se não for evitado, resultará em morte ou ferimentos graves. ATENÇÃO indica um risco que se não for evitado, pode resultar em morte ou ferimentos graves. CUIDADO indica um risco que se não for evitado, poderia resultar em ferimentos menores. CUIDADO, usado sem o símbolo de alerta, indica uma situação que pode resultar em dano ao equipamento. Siga as mensagens de segurança para evitar ou reduzir os riscos de ferimento ou morte. Manual do Operador Gases tóxicos Choque elétrico Superfície escorregadia Queda Injeção de fluido Fogo Explosão Superfície quente Peças móveis

Objetos voadores Contragolpe

ATENÇÃO ATENÇÃO A combustível e seus vapores são extremamente inflamáveis e explosivos. Fogo ou explosão pode causar queimaduras sérias ou morte. A operação do motor libera monóxido de carbono, um gás venenoso, incolor e sem odor. Aspirar monóxido de carbono causa náusea, desmaios ou morte. Alguns produtos químicos ou detergentes podem ser nocivos se inalados ou ingeridos, provocando náusea grave, desmaios ou envenenamento.

AO ADICIONAR COMBUSTÍVEL

• DESLIGUE a lavadora à pressão e deixe-a esfriar pelo menos 2 minutos antes de remover a tampa de combustível.
• Reabasteça ao ar livre.
• Não encha o tanque completamente. Deixe um espaço para expansão do combustível.
• Mantenha a combustível longe de fagulhas, chama descoberta, lâmpada piloto, calor e outras fontes de ignição.
• Não acenda cigarro, nem fume.

• SÓ opere a lavadora ao ar livre.
• Impeça que o gás de exaustão entre em uma área confinada através de janelas, portas, entradas de ventilação ou outras aberturas.
• Não opere a lavadora a pressão dentro de edificações ou locais confinados, mesmo se as portas ou janelas estiverem abertas.
• Use um respirador ou máscara sempre que houver a possibilidade de inalação de vapores.
• Leia todas as instruções que acompanham a máscara para ter certeza que ela fornecerá a proteção necessária contra a inalação de vapores nocivos.

AO OPERAR O EQUIPAMENTO

• Não incline o motor ou o equipamento em um ângulo tal que a combustível possa se derramar.
• Não borrife líquidos inflamáveis. ATENÇÃO

AO TRANSPORTAR OU CONSERTAR O EQUIPAMENTO

• Transporte ou conserte o equipamento com o tanque VAZIO ou com o registro de combustível FECHADO.
• Mantenha a lavadora a pressão ereta durante o transporte de modo que não se incline e derrame combustível e óleo. O uso da lavadora à pressão pode criar poças e superfícies escorregadias. O spray de alta pressão também pode provocar quedas se a pessoa estiver muito próxima à superfície de limpeza.

AO ARMAZENAR COMBUSTIVEL OU EQUIPAMENTO

• Armazene longe de fogões, fornos, aquecedores de água, secadoras de roupa ou qualquer outro equipamento que tenha uma lâmpada piloto ou outra fonte de ignição porque podem disparar a combustão dos vapores de combustível.

• Mantenha o bico de pulverização 20 a 61 cm longe da superfície de limpeza.
• Opere esta unidade em uma superfície estável.
• A área de limpeza deverá ter inclinação e drenagem adequadas para reduzir a possibilidade de uma queda devido a superfícies escorregadias.
• Seja extremamente cuidadoso se precisar usar a lavadora à pressão em uma escada, andaime ou qualquer outro local instável.
• Segure firmemente a pistola de pulverização com as duas mãos ao utilizar pulverização em alta pressão para evitar ferimentos quando a pistola quicar. ATENÇÃO O contato de líquidos pulverizados com a fiação elétrica pode causar eletrocução.
• Mantenha o spray de água longe da fiação elétrica ou poderá ocorrer choque elétrico fatal.

ATENÇÃO ATENÇÃO O cabo de arranque (reversão) retrai-se rapidamente, puxando sua mão e seu braço na direção do motor mais rapidamente do que você é capaz de soltá-lo. Isso poderia causar ossos quebrados, fraturas, escoriações ou luxações. O fluxo de água a alta pressão que este equipamento produz pode perfurar a pele e seus tecidos subjacentes, ocasionando sérios danos e possível amputação. A pistola de pulverização retém água em alta pressão mesmo quando o motor está parado e a água está desligada, o que pode causar ferimentos.

• Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a pressão e evitar a reversão todas as vezes antes de ligar o motor.Trave o gatilho quando não estiver em uso.
• Ao dar a partida no motor, puxe a corda lentamente até sentir a resistência e, em seguida, puxe rapidamente para evitar o contragolpe.
• Após cada tentativa de acionamento, quando o motor não ligar, aponte sempre a pistola de pulverização para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a alta pressão.
• Segure firmemente a pistola de pulverização com as duas mãos ao utilizar pulverização em alta pressão para evitar ferimentos quando a pistola quicar.

• NUNCA direcione a pistola de pulverização a pessoas, animais ou plantas.
• Não permita que CRIANÇAS operem a lavadora à pressão.
• Nunca conserte a mangueira de alta pressão. Substitua a mesma.
• NUNCA conserte conexões que estão vazando com nenhum tipo de vedante. Substitua o anel de vedação ou a vedação.
• Mantenha a mangueira de alta pressão conectada à bomba e à pistola de pulverização enquanto o sistema estiver sendo pressurizado.
• Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a alta pressão todas as vezes que você parar o motor.Trave o gatilho quando não estiver em uso. ATENÇÃO ATENÇÃO A operação de motores produz calor e gases de exaustão quentes. A temperatura do exaustão e áreas próximas pode alcançar ou exceder 65°C. Existe o risco de incêndio ou de queimaduras graves. Gases de escape/aquecimento podem incendiar combustíveis, estruturas ou danificar tanques de combustíveis, causando incêndios. O spray a alta pressão pode provocar o transporte pelo ar de lascas de tinta ou de outras partículas.
• Use sempre óculos de segurança ao utilizar este equipamento ou quando estiver perto de onde este equipamento está em uso.
• Antes de acionar a lavadora a pressão, certifique-se de usar óculos de segurança adequados.

• NÃO toque em superfícies quentes e evite gases de escape quentes.
• Deixe o equipamento esfriar antes de tocá-lo.
• Deixe pelo menos 1,52 m de folga em todas as laterais da lavadora a pressão, incluindo a parte superior. ATENÇÃO ATENÇÃO O faiscamento involuntário pode provocar incêndio ou choque elétrico. A ignição e outras peças giratórias podem enroscar nas mãos, cabelos, roupas ou acessórios. AO AJUSTAR OU REALIZAR REPAROS EM SUA

• NÃO use roupas soltas, jóias ou nada que possa ficar preso no acionador de partida ou em outras peças giratórias.
• Amarre os cabelos se forem compridos e remova as jóias.

• Desconecte o cabo da vela e mantenha-o em local onde não possa entrar em contato com a vela.

AO TESTAR A VELA DO MOTOR

• NÃO verifique se há centelha se a vela tiver sido removida.

CUIDADO CUIDADO O tratamento inadequado da lavadora à pressão poderá danificá-la e reduzir sua vida útil. Velocidades de operação muito altas ou baixas aumentam o risco de ferimentos e danos para a lavadora à pressão.

• Se você tiver dúvidas sobre as instruções de utilização, consulte o revendedor ou entre em contato com a Briggs & Stratton Power Products.
• NUNCA opere unidades com peças quebradas, faltantes ou sem as tampas ou caixas protetoras.
• NÃO desconsidere nenhum dispositivo de segurança desta máquina.
• Em dias frios, antes de dar a partida na lavadora à pressão, verifique todas as peças do equipamento, para certificar-se de não haver formação de gelo.
• NUNCA movimente a máquina puxando a mangueira de alta pressão. Use o puxador da unidade.
• Verifique se não existem vazamentos ou sinais de deterioração no sistema de combustível, por exemplo, mangueira desgastada ou porosa ou, ainda, se faltam abraçadeiras ou se as mesmas estão soltas ou se há danos no tanque ou na respectiva tampa. Antes de operar a lavadora à pressão, todos os defeitos devem ser corrigidos.
• Este equipamento foi projetado para uso somente com peças sobressalentes autorizadas da Briggs & Stratton Power Products. O usuário assumirá os riscos e as responsabilidades decorrentes do uso do equipamento com peças sobressalentes que NÃO estejam de acordo com as especificações mínimas.

• Não mexa com o controle de velocidade.
• Não opere a lavadora acima da pressão nominal. CUIDADO Uma lavadora à pressão gera pulverização a alta pressão e isso aumenta o risco de ferimentos pessoais e de danos à unidade.
• NÃO mantenha a pistola de pulverização na posição "Open" (Aberta).
• Enquanto a unidade estiver em operação, NÃO deixe a pistola de pulverização sem supervisão.
• NUNCA utilize pistolas de pulverização sem a trava ou a proteção do acionador; verificar sempre as condições operacionais desses dispositivos.
• Verifique sempre se a pistola de pulverização, os bicos e os acessórios estão corretamente instalados. CUIDADO O spray à alta pressão pode danificar itens frágeis incluindo vidro.
• Não aponte a pistola de pulverização quando estiver no modo de jato.
• Nunca direcione a pistola de pulverização a plantas.

Leia este manual do operador e as regras de segurança antes de operar a lavadora à pressão. Compare as ilustrações com a sua lavadora à pressão, para se familiarizar com a localização dos diversos controles e ajustes. Guarde este manual para consultas posteriores. Tanque de combustível Tampa do compartimento de óleo Bandeja para acessórios Mangueira de alta pressão Alavanca do afogador Alavanca de controle de estrangule Cordão de partida Válvula de combustível (na frente do motor) Filtro de ar Pontas pulverizadoras Extensão do bico com conexão rápida Pistola de pulverização Etiqueta de dados Tubo/filtro de sifonagem de detergente Descarga de alta pressão Bomba está equipada com sistema automático de esfriamento Entrada de água Óculos de segurança (não ilustrados) - O operador deve usar sempre os óculos de proteção fornecidos com a máquina ou outra proteção para os olhos durante a operação da lavadora à pressão. Alavanca do afogador - Prepara o motor frio para a partida. Alavanca de controle de estrangule - Ajusta o motor para o modo de partida com o cordão e pára o funcionamento do motor. Bandeja para acessórios - Armazena de modo adequado os acessórios-padrão e os opcionais tais como escovas, varetas turbo, etc. Pistola de pulverização - Controla a aplicação de água sobre a superfície de limpeza por meio do dispositivo acionador. Inclui trava de segurança. Bomba - Cria a alta pressão. Pontas pulverizadoras - Injeção de produtos químicos a 0°, 15° e 40°: para várias aplicações de limpeza a alta pressão. Cordão de partida - Use para dar a partida manual do motor. Descarga de alta pressão - Para conexão da mangueira de alta pressão. Sistema automático de esfriamento - Faz circular a água pela bomba quando a água atinge a temperatura de 52ºC-68ºC (125°F155°F). A água aquecida será descarregada da bomba para o chão. Este sistema evita danos internos à bomba. Entrada de água - Conecte a mangueira de jardim nesta entrada. Tampa do compartimento de óleo - Para adicionar óleo para o motor. Etiqueta de dados - Fornece modelo, revisão e número de série da lavadora à pressão.Tenha estes dados à mão se tiver de telefonar para solicitar ajuda. Tanque de combustível - Encha o tanque com combustível normal, sem chumbo. Sempre deixe um espaço para a expansão do combustível. Extensão do bico com conexão rápida - Permite alternar entre 4 pontas pulverizadoras diferentes. Tubo/filtro de sifonagem de detergente - Utilize para sifonar detergentes especificamente projetados para lavadoras a pressão no fluxo a baixa pressão. Filtro de ar - Protege o motor ao filtrar a poeira e os detritos do ar de admissão. Mangueira de alta pressão - Conecte uma das extremidades à bomba d'água e a outra, à pistola de pulverização. Válvula de combustível - Usada para ligar e desligar o motor.

IMPORTANTE: Leia todo o manual do operador antes de tentar montar ou operar sua nova lavadora à pressão. Para preparar a lavadora à pressão para operação, será necessário realizar estas tarefas: Remoção da Lavadora a Pressão da Embalagem

Remova tudo o que está na embalagem, exceto a lavadora a pressão.

Abra a embalagem completamente, cortando os cantos de cima a baixo.

Remova a lavadora a pressão da embalagem. Conteúdo da Caixa Os itens da caixa são os seguintes:

Bandeja de plástico para acessórios

Mangueira de alta pressão

Pistola de pulverização

Extensão do bico com conexão rápida e prendedor da ponta

Bolsa de peças (inclui os seguintes itens):

Acessórios da mangueira

Bolsa com 4 pontas pulverizadoras de conexão rápida em várias cores

Kit de ferramentas para fixação do puxador (com os seguintes itens):

Botão de plástico (3)

Clipes da árvore (4)

Conecte o puxador na unidade principal; em seguida, conecte a bandeja de acessórios no puxador.

Abasteça o motor de óleo.

Adicione combustível ao tanque.

Conecte a mangueira de alta pressão à pistola de pulverização e à bomba.

Conecte a extensão do bico à pistola de pulverização.

Escolha/fixe a ponta pulverizadora de conexão rápida na extensão do bico. Conexão do Puxador e da Bandeja de Acessórios

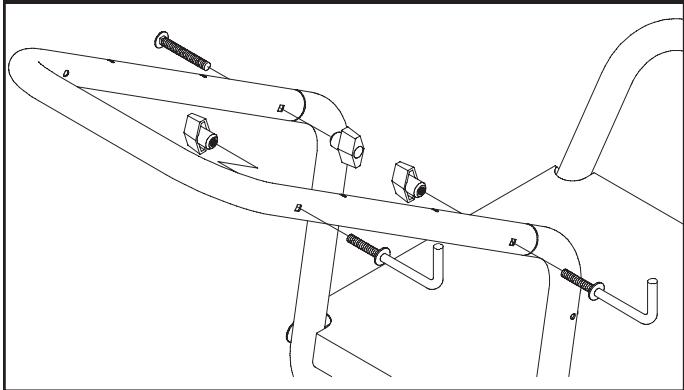

Coloque o puxador nos suportes do acessório conectados à unidade principal.Verifique se os orifícios do puxador estão alinhados com os orifícios dos suportes do puxador (Figura 59). Figura 59 — Conecte o Puxador à Base Puxador Orifícios de alinhamento Suportes do puxador NOTA: Pode ser necessário mover os suportes do puxador de lado a lado para alinhar o puxador de maneira que ele deslize sobre os suportes. Se houver alguma peça faltando ou danificada, contate o centro de manutenção local autorizado da Briggs & Stratton.

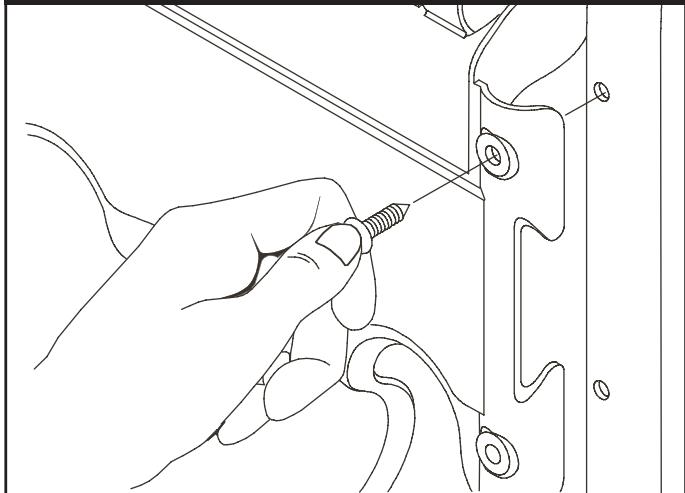

Insira o parafuso francês através do orifício do lado esquerdo da parte externa da unidade e fixe um botão de plástico pela parte de dentro da unidade (visualizando da parte traseira da unidade). Aperte com a mão (Figura 60). Figura 61 — Fixação da Bandeja de Acessórios no Puxador Figura 60 — Fixação dos Parafusos no Puxador

Coloque a bandeja de acessórios sobre os orifícios do puxador (visualizando da parte dianteira da unidade). Empurre os clipes da árvore sobre os orifícios até que eles fiquem nivelados com a bandeja de acessórios (Figura 61). Insira parafusos em "L" através dos orifícios do lado direito do puxador (visualizando da parte traseira da unidade). Coloque os parafusos no lugar e fixe botões de plástico pela parte interna do puxador (Figura 60). Aperte com a mão. Adicione Combustível e Óleo de Motor

Posicione a lavadora à pressão em uma superfície nivelada. CUIDADO Qualquer tentativa de girar o motor ou de dar a partida antes que ele esteja devidamente abastecido com o óleo recomendado resultará em falha do equipamento.

• Consulte o manual do motor para obter informações sobre o abastecimento de óleo e combustível.
• Danos no equipamento decorrentes da não obediência a estas instruções invalidarão a garantia oferecida.

Consulte o manual do operador do motor e siga as recomendações e instruções relativas ao óleo e ao combustível. NOTA: Verifique o óleo com freqüência durante a operação inicial, conforme explicado no manual do operador do motor.

MONTAGEM Conecte a Mangueira e o Suprimento de Água à Bomba Figura 65 — Conecte a Mangueira de Jardim à Entrada de Água IMPORTANTE: Para evitar danos à bomba, é preciso montar a extensão do bico na pistola de pulverização e fixar todas as mangueiras antes de dar a partida no motor.

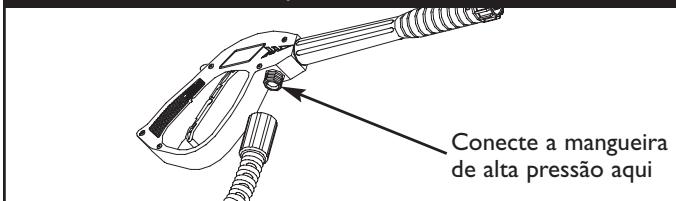

1. Desenrole a mangueira de alta pressão e conecte uma

extremidade da mangueira à base da pistola de pulverização (Figura 62). Aperte com a mão.

Figura 62 — Conecte a Mangueira de Alta Pressão à Pistola de Pulverização Faça a conexão da mangueira de jardim (comprimento inferior a 15 m ou 50 pés) na entrada de água (Figura 65). Puxe o anel da conexão rápida para trás, fixe a conexão na bomba e solte o anel. Puxe a mangueira para ter certeza de que a conexão ficou firme. CUIDADO DEVE haver pelo menos 3 metros de mangueira de jardim entre a entrada da lavadora à pressão e qualquer dispositivo de suspensão de fluxo, como um conector de desligamento em Y ou outra válvula de interrupção de água de uso geral. Conecte a mangueira de alta pressão aqui

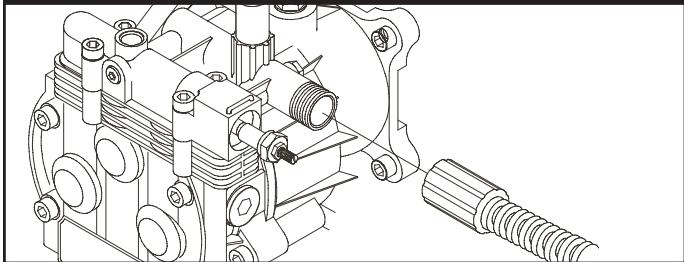

Conecte a outra extremidade da mangueira à saída de alta pressão na bomba (Figura 63). Aperte com a mão.

• Dano à lavadora à pressão resultante da desconsideração desta advertência não estará coberto pela garantia. Figura 63 — Conecte a Mangueira de Alta Pressão à Bomba

Ligue a água, aponte a pistola para uma direção segura e aperte o gatilho para purgar ar e impurezas do sistema da bomba. ATENÇÃO O spray a alta pressão pode provocar o transporte pelo ar de lascas de tinta ou de outras partículas.

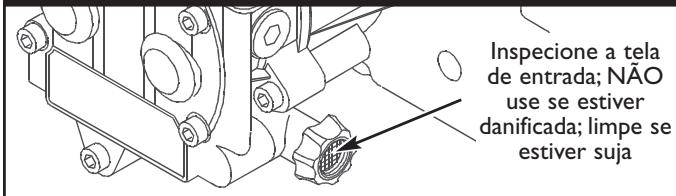

Antes de conectar a mangueira de jardim à entrada de água, inspecione a tela de entrada (Figura 64). Limpe a tela se ela contiver detritos, substitua-a se estiver danificada. NÃO OPERE A LAVADORA À PRESSÃO SE A TELA ESTIVER DANIFICADA.

• Use sempre óculos de segurança ao utilizar este equipamento ou quando estiver perto de onde este equipamento está em uso.
• Antes de acionar a lavadora a pressão, certifique-se de usar óculos de segurança adequados. Figura 64 — Inspecione a Tela de Entrada Lista de Verificação para Usar Antes de dar a Partida no Motor Inspecione a tela de entrada; NÃO use se estiver danificada; limpe se estiver suja

Revise a montagem da unidade para confirmar a execução de todas estas etapas:

Passe água através da mangueira de jardim por 30 segundos para limpar qualquer detrito. Desligue a água. IMPORTANTE: NÃO puxe pelo sifão água parada para o suprimento de água. Use SOMENTE água fria (menos de 38°C).

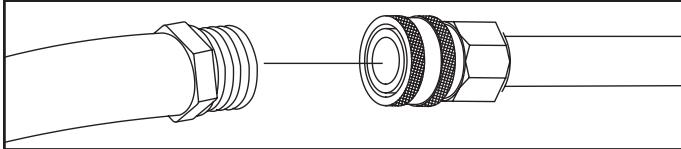

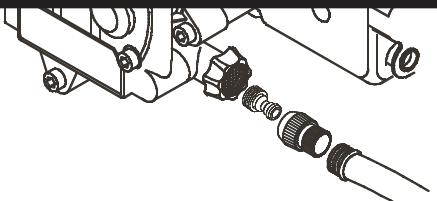

5. Fixe a conexão rápida fêmea à mangueira de jardim. Fixe a

conexão rápida macho à entrada de água na bomba (Figura 65).

Certifique-se de ler as "Regras de segurança" e "Como usar sua lavadora à pressão" antes de usar a lavadora à pressão.

Verifique se foi adicionado óleo até o nível adequado no cárter do motor.

Adicione a gasolina adequada ao tanque de combustível.

Verifique se as conexões da mangueira foram apertadas adequadamente.

Certifique-se de que não existam dobras, cortes ou danos à mangueira de alta pressão.

Forneça uma fonte adequada de água com fluxo suficiente. OPERAÇÃO

COMO USAR SUA LAVADORA À

PRESSÃO Como dar a Partida na Lavadora à Pressão Se você tiver qualquer problema ao operar a lavadora à pressão, contate o centro de manutenção local da Briggs & Stratton. Para dar a partida na lavadora à pressão pela primeira vez, siga estas instruções passo a passo.Também é possível aplicar estas informações de partida se a lavadora à pressão tiver ficado ociosa por no mínimo um dia. Localização da Lavadora a Pressão

Coloque a lavadora à pressão próxima de um suprimento externo, capaz de fornecer água a uma vazão superior a 13,2 litros/minuto (3,5 gal./min) e não inferior a 20 psi na extremidade da mangueira de jardim da lavadora à pressão.

Verifique se a mangueira de alta pressão está conectada firmemente à pistola de pulverização e à bomba. Consulte o item "Preparo da lavadora à pressão para uso" para obter ilustrações.

Certifique-se de que a unidade esteja em uma posição nivelada.

Verifique se a mangueira de jardim está conectada à entrada de água na bomba da lavadora à pressão.

Ligue a água, aponte a pistola para uma direção segura e aperte o gatilho para purgar ar e impurezas do sistema da bomba. Vão da Lavadora a Pressão ATENÇÃO Gases de escape/aquecimento podem incendiar combustíveis, estruturas ou danificar tanques de combustíveis, causando incêndios.

• Deixe pelo menos 1,52 m de folga em todas as laterais da lavadora a pressão, incluindo a parte superior. Coloque a lavadora a pressão em um ambiente externo. Não coloque a lavadora a pressão onde gás possa se acumular e penetrar ou ser sugado para dentro de edificação potencialmente ocupada.Assegure-se de manter o gás de exaustão distante de janelas, portas, entradas de ventilação ou outras aberturas que possam permitir que o gás se acumule em área confinada (Figura 66).Ao posicionar a lavadora a pressão, deve-se ter em consideração ventos e correntes de ar. CUIDADO NÃO opere a bomba sem a fonte de água estar conectada e ligada.
• Danos no equipamento decorrentes da não obediência a estas instruções invalidarão a garantia oferecida. ATENÇÃO

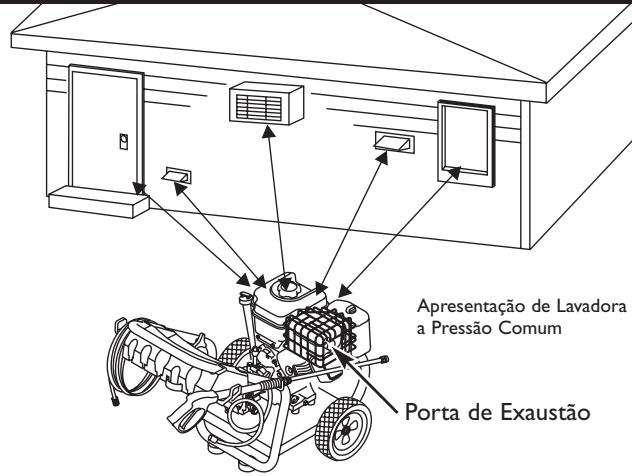

A operação do motor libera monóxido de carbono, um gás venenoso, incolor e sem odor. Aspirar monóxido de carbono causa náusea, desmaios ou morte. Conecte a extensão do bico à pistola de pulverização (Figura 67). Aperte com a mão. Figura 67 — Conecte a Extensão do Bico à Pistola de Pulverização

• SÓ opere a lavadora ao ar livre.
• Impeça que o gás de exaustão entre em uma área confinada através de janelas, portas, entradas de ventilação ou outras aberturas.
• NÃO opere a lavadora a pressão dentro de edificações ou locais confinados, mesmo se as portas ou janelas estiverem abertas.

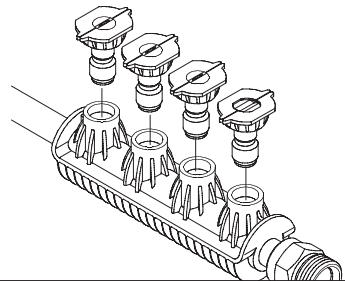

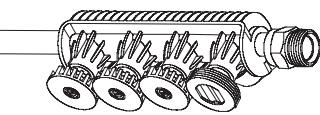

Figura 66 — Vão da Lavadora a Pressão Coloque pontas pulverizadoras coloridas de conexão rápida nas aletas do prendedor, conectado à extensão do bico (Figura 68). Figura 68 - Aplique a Trava de Segurança à Pistola de Pulverização Apresentação de Lavadora a Pressão Comum

Escolha a ponta pulverizadora que deseja usar e instale-a na extensão do bico. Consulte "Como usar as pontas pulverizadoras". OPERAÇÃO

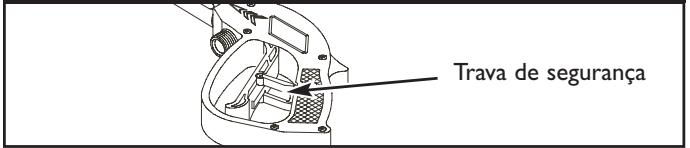

Conecte a trava de segurança ao acionador da pistola de pulverização (Figura 69). ATENÇÃO O cabo de arranque (reversão) retrai-se rapidamente, puxando sua mão e seu braço na direção do motor mais rapidamente do que você é capaz de soltá-lo. Isso poderia causar ossos quebrados, fraturas, escoriações ou luxações. Figura 69 — Pistola de Pulverização com a Trava de Segurança Engatada Trava de segurança

• Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a pressão e evitar a reversão todas as vezes antes de ligar o motor.Trave o gatilho quando não estiver em uso.
• Ao dar a partida no motor, puxe a corda lentamente até sentir a resistência e, em seguida, puxe rapidamente para evitar o contragolpe.
• Após cada tentativa de acionamento, quando o motor não ligar, aponte sempre a pistola de pulverização para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a alta pressão.
• Segure firmemente a pistola de pulverização com as duas mãos ao utilizar pulverização em alta pressão para evitar ferimentos quando a pistola quicar.

10. Coloque a alavanca de controle de estrangule na posição

"High" (Alta), mostrada no motor como um coelho (Figura 70). Figura 70 - Alavanca de Controle de Estrangule ATENÇÃO A operação de motores produz calor e gases de exaustão quentes. A temperatura do exaustão e áreas próximas pode alcançar ou exceder 65°C. Existe o risco de incêndio ou de queimaduras graves. Gases de escape/aquecimento podem incendiar combustíveis, estruturas ou danificar tanques de combustíveis, causando incêndios.

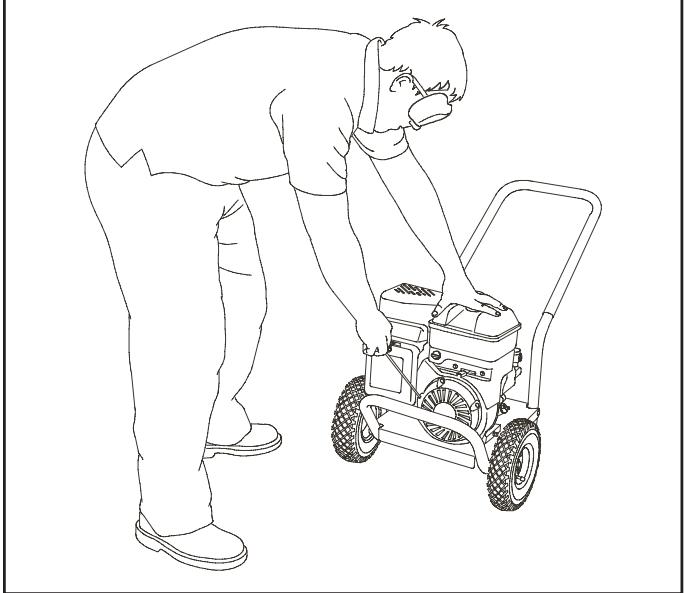

11. Ao ligar o motor, fique posicionado conforme recomendado

na Figura 71 e ligue o motor de acordo com as instruções dadas no manual de operação do motor. Figura 71 - Recomendado Começando Posição

• NÃO toque em superfícies quentes e evite gases de escape quentes.
• Deixe o equipamento esfriar antes de tocá-lo.
• Deixe pelo menos 1,52 m de folga em todas as laterais da lavadora a pressão, incluindo a parte superior. Como Desligar a sua Lavadora à Pressão

Coloque a alavanca de controle de estrangule na posição "Stop" (Parar).

Desligue o motor de acordo com as instruções fornecidas no manual de operação do motor. OPERAÇÃO

Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a água em alta pressão que estava retida. NOTA: Você também pode utilizar os ganchos conectados ao puxador para armazenar a pistola e a extensão do bico, conforme mostrado na página 60.

3. Pendure a mangueira de alta pressão no gancho conectado à

bandeja de acessórios na parte dianteira da bandeja, conforme mostrado na Figura 72. IMPORTANTE: A pistola de pulverização retém água em alta pressão mesmo quando o motor está parado e a água está desconectada. ATENÇÃO O fluxo de água a alta pressão que este equipamento produz pode perfurar a pele e seus tecidos subjacentes, ocasionando sérios danos e possível amputação. A pistola de pulverização retém água em alta pressão mesmo quando o motor está parado e a água está desligada, o que pode causar ferimentos. Como usar as pontas pulverizadoras A conexão rápida da extensão do bico permite ao usuário alternar as quatro diferentes pontas pulverizadoras. As pontas pulverizadoras produzem diferentes formas de pulverização, conforme apresentado a seguir (Figura 73).

• Mantenha a mangueira de alta pressão conectada à bomba e à pistola de pulverização enquanto o sistema estiver sendo pressurizado.
• Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a alta pressão todas as vezes que você parar o motor.Trave o gatilho quando não estiver em uso.

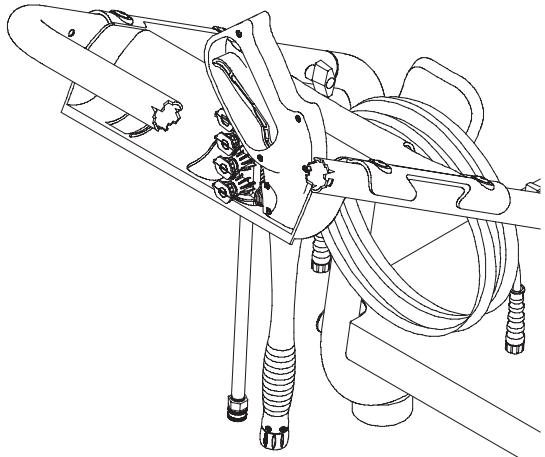

Coloque a pistola de pulverização através do orifício da bandeja de acessórios do lado direito da unidade (Figura 72). Figura 73 — Diferentes Formas da Ponta Pulverizadora Baixa pressão Acione a trava do gatilho da pistola de pulverização quando não estiver em uso. Preta Como Utilizar a Bandeja de Acessórios Para aplicação de produtos químicos A unidade está equipada com uma bandeja de acessórios com locais para armazenar a pistola de pulverização e a extensão do bico. Há também um gancho na parte dianteira da bandeja de acessórios que serve para segurar a mangueira de alta pressão. Alta pressão NOTA: O orifício extra da bandeja serve para armazenar uma útil escova. O clipe extra da bandeja serve para armazenar um bico turbo. A escova e o bico turbo NÃO estão incluídos com a lavadora a pressão.Você pode comprar esses itens como acessórios opcionais.

1. Coloque a extensão do bico através do orifício da bandeja de

acessórios conforme mostrado na Figura 72. Figura 72 - Bandeja para Acessórios Típica 40° Branca 15° Amarela 0° Vermelha Siga estas instruções para trocar as pontas pulverizadoras:

Acione a trava do gatilho da pistola de pulverização quando não estiver em uso. CUIDADO Uma lavadora à pressão gera pulverização a alta pressão e isso aumenta o risco de ferimentos pessoais e de danos à unidade.

• NUNCA troque as pontas pulverizadoras sem fechar a trava de segurança do acionador.

Puxe o anel na conexão rápida para trás e retire a ponta atual. Guarde as pontas de pulverização nos sulcos do puxador que está conectado à extensão do bico. OPERAÇÃO

Para um enxágüe mais suave, escolha a ponta pulverizadora branca de 40°.

Para aplicar produtos químicos, escolha a ponta pulverizadora preta.

Puxe o anel para trás, insira a nova ponta pulverizadora e solte o anel. Puxe com força a ponta pulverizadora para verificar se está bem firme.

Para uma limpeza mais eficiente, mantenha uma distância de 20 a 61 cm (8-24") da ponta pulverizadora à superfície de limpeza. Se a ponta pulverizadora ficar muito próxima, poderá haver danos à superfície de limpeza.

Escolha a ponta pulverizadora ideal: CUIDADO Evite o contato do tubo de injeção de produtos químicos com o silencioso quente.

• Ao inserir o filtro em uma garrafa com a solução detergente, faça-o de forma a evitar o contato inadvertido com o silencioso (quente).

Verifique se a mangueira de jardim está conectada à entrada de água.Verifique se a mangueira de alta pressão está conectada à pistola de pulverização e à bomba para só então dar a partida no motor.

Aplique o detergente em uma superfície seca, iniciando na parte inferior da área a ser lavada e trabalhando para cima, com movimentos longos, iguais e superpostos.

Deixe o detergente saturar a superfície de 3 a 5 minutos antes de lavar e enxaguar. Reaplique conforme necessário para evitar que a superfície seque. NÃO deixe o detergente secar (evita riscos). Limpeza e Aplicação de Detergente IMPORTANTE: Use detergentes próprios para lavadoras a pressão. Detergentes domésticos podem danificar a bomba. CUIDADO Antes de dar a partida no motor, é preciso fazer a conexão de todas as mangueiras. IMPORTANTE: Você precisa lavar o sistema de injeção após cada uso, colocando o filtro em um balde com água limpa e acionando a lavadora a pressão em pressão baixa por 1 a 2 minutos.

• O motor só poderá trabalhar se todas as mangueiras estiverem conectadas e se houver fluxo de água; caso contrário, a bomba será danificada.
• Danos no equipamento decorrentes da não obediência a estas instruções invalidarão a garantia oferecida. Para aplicar o detergente, siga estas etapas: Escolha a ponta de pulverização a ser utilizada.

Prepare a solução de detergente conforme as instruções do fabricante. Verifique se o bico preto de detergente de limpeza está instalado. NOTA: NÃO é possível aplicar detergente com as pontas de pulverização de alta pressão (branca, verde, amarela ou vermelha). NÃO se aproxime mais de 15 cm ao limpar pneus de automóveis.

Coloque a extremidade do filtro pequeno do tubo de sifonagem de detergente no recipiente de detergente.

OPERAÇÃO Enxágüe com a Lavadora à Pressão Limpeza do Tubo de Sifonagem de Detergente Lavar e enxaguar superfícies Se você utilizou o tubo de sifonagem de detergente, precisará limpá-lo com água limpa antes de desligar o motor.

1. Coloque o tubo/filtro de sifonagem de detergente em um

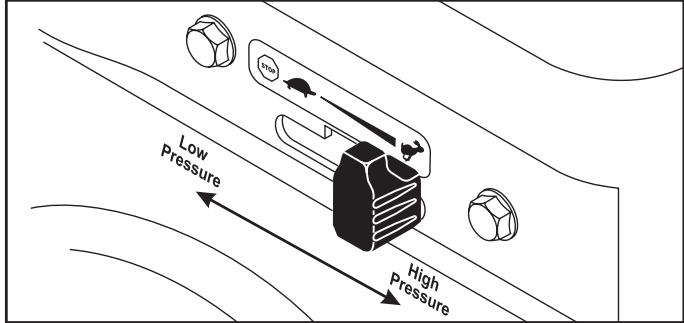

balde cheio de água limpa. A lavadora à pressão permite regular a pressão de saída da água pela variação da velocidade do motor. A alavanca de controle de estrangule, localizada na parte frontal do motor, pode ser ajustada conforme mostra a Figura 74: Figura 74 - Controle de estrangule Pressão Baixa

Alta Serviço Leve Médio Pesado Aplicações Automobilismo Concreto Remoção de tintas Navios Pistas Móveis Convés Desengorduramento Retire o bico para pulverização de produtos químicos (preto) da respectiva extensão.

Selecione e instale o bico de alta pressão necessário, de acordo com as instruções da pág. 66, "Como usar as pontas pulverizadoras".

Mantenha a pistola de pulverização a uma distância segura da área que planeja pulverizar. Aplique a pulverização a alta pressão em uma área pequena; em seguida, verifique se houve danos na superfície. Se não houver nenhum dano, considera-se que o processo está correto e o enxágüe pode continuar.

O enxágüe deve ser realizado de cima para baixo, com movimentos sobrepostos, repetindo a ação utilizada para limpeza.

Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a água em alta pressão que estava retida.

• Mantenha a mangueira de alta pressão conectada à bomba e à pistola de pulverização enquanto o sistema estiver sendo pressurizado.
• Aponte SEMPRE a pistola para uma direção segura e aperte o gatilho da pistola de pulverização para liberar a alta pressão todas as vezes que você parar o motor.Trave o gatilho quando não estiver em uso. Sistema Automático de Esfriamento (Alívio Térmico)

• Mantenha o bico de pulverização 20 a 61 cm longe da superfície de limpeza.
• Opere esta unidade em uma superfície estável.
• A área de limpeza deverá ter inclinação e drenagem adequadas para reduzir a possibilidade de uma queda devido a superfícies escorregadias.
• Segure firmemente a pistola de pulverização com as duas mãos ao utilizar pulverização em alta pressão para evitar ferimentos quando a pistola quicar.

Conecte o bico preto de detergente de limpeza. O fluxo de água a alta pressão que este equipamento produz pode perfurar a pele e seus tecidos subjacentes, ocasionando sérios danos e possível amputação. A pistola de pulverização retém água em alta pressão mesmo quando o motor está parado e a água está desligada, o que pode causar ferimentos. O spray de alta pressão também pode provocar quedas se a pessoa estiver muito próxima à superfície de limpeza. Ajuste a pressão de pulverização virando a alavanca de controle de estrangule para a esquerda ou para a direita, conforme indicado na figura 70, na página 65.

Acione a trava de segurança da pistola de pulverização. IMPORTANTE: A pistola de pulverização retém água em alta pressão mesmo quando o motor está parado e a água está desconectada. Após a aplicação do detergente, limpe a superfície com o fluxo de água de alta pressão e, em seguida, enxágüe conforme as seguintes instruções:

Ao operar o motor da lavadora à pressão por 3 a 5 minutos, sem apertar o acionador na pistola de pulverização, a água de circulação na bomba pode alcançar temperaturas superiores a 52°C (125°F). O sistema realiza o esfriamento da bomba descarregando a água aquecida no chão.

ESPECIFICAÇÕES E MANUTENÇÃO

Verifique se houve danos ao filtro e ao tubo de sifonagem de detergente.

Verifique se há vazamentos na pistola de pulverização, na extensão do bico e na pontas pulverizadoras.

Enxágüe a mangueira de jardim para lavar os detritos antes de conectá-la à lavadora à pressão. Pressão de descarga . . . . . . . . . . . . . . . . . . . 186 bar (2700 psi) Vazão . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,5 litros/min (2,5 gpm) Detergente . Use detergente aprovado para lavadoras à pressão Temperatura da água de operação . . . . . . . . . . . . Inferior a 38ºC (100ºF)

MANUTENÇÃO DA LAVADORA À

MANUTENÇÃO Verifique a Mangueira de Alta Pressão A mangueira de alta pressão pode desenvolver vazamentos devido ao desgaste, dobras ou uso indevido. Inspecione a mangueira sempre que for usá-la.Verifique a presença de cortes, vazamentos, desgastes ou abaulamento do revestimento, dano ou movimento de junções. Se alguma destas condições existir, substitua a mangueira imediatamente. A garantia da lavadora à pressão não cobre itens sujeitos ao uso indevido ou à negligência do operador. Para receber o valor total da garantia, o operador deve realizar a manutenção da lavadora à pressão como indicado neste manual. NOTA: Se você tiver alguma dúvida sobre como trocar componentes de sua lavadora a pressão BSPP, visite nosso website: BRIGGSandSTRATTON.COM.

ATENÇÃO O fluxo de água a alta pressão que este equipamento produz pode perfurar a pele e seus tecidos subjacentes, ocasionando sérios danos e possível amputação. Alguns ajustes periódicos serão necessários para realizar a manutenção adequada da sua lavadora à pressão. Toda manutenção neste manual e no manual do operador do motor deve ser feita pelo menos uma vez a cada estação.

• NUNCA conserte a mangueira de alta pressão. Substitua a mesma.
• A capacidade nominal da mangueira substituta DEVE ser superior à pressão máxima nominal da unidade. Uma vez por ano será preciso limpar ou substituir a vela de ignição, limpar ou substituir o filtro de ar, verificar a pistola de pulverização e o conjunto extensão do bico ajustável quanto a desgastes. Uma vela de ignição nova e um filtro de ar limpo/novo garantem a mistura combustível/ar adequada e fazem com que o motor funcione melhor e tenha maior durabilidade. Consulte o manual de operador do motor para obter mais detalhes. Verificação do Tubo de Sifonagem de Detergente Antes de Cada Uso Examine o filtro do tubo de detergente e limpe se estiver entupido. O tubo deve ficar firme e ajustado no encaixe ranhurado. Examine o tubo para ver se há vazamentos ou rasgos. Substitua o filtro ou o tubo se algum deles estiver danificado.

Verifique o nível de óleo do motor. Verifique a Pistola e a Extensão do Bico

Verifique se há vazamentos na mangueira de alta pressão. Examine a conexão da mangueira à pistola de pulverização e certifique-se de que esteja firme.Teste o acionador pressionandoo e certificando-se de que ele retorna ao local ao soltá-lo. Coloque a trava de segurança na posição "On" e teste o acionador.Você não deve ser capaz de pressionar o acionador.

MANUTENÇÃO Manutenção do Bico Manutenção do Anel de Vedação Uma sensação de pulsar sentida ao apertar o acionador da pistola de pulverização pode ser causada por excesso de pressão na bomba. A principal causa do excesso de pressão na bomba pode ser devida a uma ponta de pulverização entupida ou obstruída por materiais estranhos, como sujeira, etc. Para corrigir o problema, limpe imediatamente as pontas pulverizadoras de acordo com estas instruções:

1. Desligue o motor e o suprimento de água.

Os anéis de vedação mantêm firmes e livres de vazamentos as conexões das mangueiras e da pistola de pulverização. Devido à operação normal da lavadora à pressão, eles podem tornar-se desgastados ou danificados.

Retire a ponta pulverizadora da extremidade da extensão do bico. A sua lavadora à pressão está equipada com um Kit de manutenção de anéis de vedação que inclui anéis de vedação de reposição, arruela de borracha e filtro de entrada de água. Consulte o folheto de instruções fornecido com o kit para fazer a manutenção dos anéis de vedação da sua unidade. Observe que nem todas as peças do kit serão usadas na unidade.

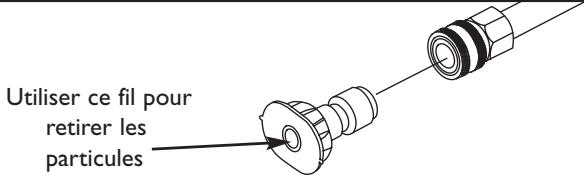

Use o arame incluído no kit (ou um pequeno clipe de papel) para retirar qualquer material estranho entupindo ou obstruindo a ponta pulverizadora (Figura 75). Para remover um anel de vedação gasto ou danificado; use uma pequena chave de fenda de ponta chata para alcançar a parte de baixo do anel de vedação e forçá-lo para fora. Figura 75 — Manutenção do Bico ATENÇÃO O fluxo de água a alta pressão que este equipamento produz pode perfurar a pele e seus tecidos subjacentes, ocasionando sérios danos e possível amputação. Utiliser ce fil pour retirer les particules

• NUNCA conserte conexões que estão vazando com nenhum tipo de vedante. Substitua o anel de vedação ou a vedação. Use uma mangueira de jardim para remover outros detritos por retrolavagem com água através da extensão do bico (Figura 76). Faça a retrolavagem durante 30 a 60 segundos. Figura 76 — Faça a Retrolavagem da Extensão do Bico Manutenção do Óleo da Bomba Este modelo não requer manutenção na bomba. A bomba é prélubrificada e vedada e não é necessário fazer lubrificação adicional durante toda sua vida útil.

Consulte o manual de operador do motor para obter instruções de como realizar a manutenção adequada do motor.

Reinstale a ponta pulverizadora na extensão do bico.

Reconecte a extensão do bico na pistola de pulverização.

Reconecte o suprimento de água, ligue a água e dê a partida no motor.

Teste a lavadora à pressão com cada uma das pontas pulverizadoras de conexão rápida. CUIDADO Evite o contato prolongado ou freqüente com óleo de motor usado.

• O óleo de motor usado tem mostrado ser capaz de provocar câncer de pele em alguns animais de laboratório.
• Lave bem as áreas expostas com sabão e água. MANTENHA O FLUIDO FORA DO ALCANCE DAS CRIANÇAS. NÃO POLUA. CONSERVE OS RECURSOS NATURAIS. LEVE O ÓLEO USADO PARA OS CENTROS DE COLETA.

Não convém deixar água na unidade por longos períodos de tempo. Sedimentos ou minerais podem se depositar nas peças da bomba e "congelar" a ação da bomba. Se você não planeja usar a lavadora à pressão por mais de 30 dias, siga este procedimento:

1. Lave o tubo de sifonagem de detergente colocando o filtro

em um balde de água limpa enquanto opera a lavadora à pressão no modo de baixa pressão. Lave por 1 a 2 minutos.

Desligue o motor e deixe esfriar, em seguida, remova todas as mangueiras. Desconecte o fio da vela.

Drene todos os líquidos da bomba puxando o cabo do cordão aproximadamente 6 vezes. Este procedimento deve remover a maior parte do líquido na bomba. Sugue o anticongelante RV (sem álcool) para dentro da bomba derramando a solução em uma seção de 90 cm de mangueira de jardim, conectada ao adaptador de entrada, e puxando o cabo do cordão duas vezes. Caso disponível, use o anticongelante PumpSaver no lugar do RV e sigas as instruções da embalagem.

Armazene a unidade em uma área limpa e seca.

ARMAZENAMENTO DO MOTOR

Consulte o manual de operador do motor para obter instruções sobre como preparar adequadamente o motor para armazenamento.

SOLUÇÃO DE PROBLEMAS

SOLUÇÃO DE PROBLEMAS

Problema A bomba tem os seguintes problemas: falha em produzir pressão, pressão errática, vibração, perda de pressão, baixo volume de água. Falha do detergente em misturar -se com o spray. O motor funciona sem carga mas "vacila" quando se adiciona carga. O motor desliga durante o funcionamento. Causa Correção

Ponta de pulverização de baixa pressão instalada.

Substitua a ponta de pulverização pela ponta de alta pressão.

A entrada de água está bloqueada.

Fonte inadequada de água.

Forneça um fluxo adequado de água.

Endireite a mangueira de entrada, conserte o vazamento.

A temperatura do suprimento de água é superior a 38°C.

Abasteça com água mais fria.

A mangueira de alta pressão está bloqueada ou vazando.

A pistola está vazando.

Substitua a pistola ou os anéis de vedação.

A ponta de pulverização está obstruída.

Limpe a ponta de pulverização.

A bomba está defeituosa.

Entre em contato com o serviço de manutenção da Briggs & Stratton.

O tubo de sifonagem de detergente não está submerso.

Insira o tubo de sifonagem no detergente.

O filtro de produtos químicos está entupido.

Ponta de pulverização de alta pressão instalada.

Substitua a ponta de pulverização pela ponta de baixa pressão. Velocidade do motor muito baixa. Mova o controle de velocidade para a posição RÁPIDO. Se o motor ainda "vacilar", entre em contato com o serviço de manutenção da Briggs and Stratton. Sem combustível. Reabasteça o tanque.

GARANTIA PARA O PROPRIETÁRIO DA LAVADORA A PRESSÃO DA BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC A data de vigência 1º de Dezembro de 2005 substitui todas as garantias sem data e todas as garantias com data anterior a 1º de Dezembro de 2005 GARANTIA LIMITADA A Briggs & Stratton Power Products Group, LLC reparará ou trocará gratuitamente qualquer peça (ou peças) do equipamento que apresente defeitos de material, de fabricação ou ambos. As taxas de transporte incidentes sobre as peças enviadas para reparo ou troca cobertas por esta garantia ficam por conta do comprador. Esta garantia é válida pelos prazos e sujeita às condições especificadas a seguir. Para a utilização da garantia, localize o Fornecedor Autorizado de Serviços mais próximo em nosso mapa de fornecedores em www.BRIGGSandSTRATTON.COM. NÃO EXISTE QUALQUER OUTRA GARANTIA EXPRESSA. AS GARANTIAS IMPLÍCITAS, INCLUSIVE AS DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM OBJETIVO ESPECÍFICO, ESTÃO LIMITADAS A UM ANO DA COMPRA, OU ATÉ ONDE FOR PERMITIDO PELA LEGISLAÇÃO TODA E QUALQUER GARANTIA IMPLÍCITA ESTÁ EXCLUÍDA. ESTÁ EXCLUÍDA A RESPONSABILIDADE POR DANOS CONSEQÜENTES OU INCIDENTAIS, ATÉ ONDE TAL EXCLUSÃO SEJA PERMITIDA PELA LEGISLAÇÃO. Alguns estados ou países não permitem restrições sobre o prazo de duração de uma garantia implícita, e outros não permitem a exclusão ou limitação de danos incidentais ou conseqüentes, de modo que é possível que a limitação e exclusão citadas anteriormente não se apliquem ao seu caso. Esta garantia concede ao proprietário direitos específicos e, provavelmente, outros direitos que variam de um estado ou de um país para o outro.

Uso Residencial 1 ano Uso Comercial 90 dias O prazo de garantia inicia-se na data da compra efetuada pelo primeiro cliente do varejo ou usuário final do comércio, e é válida pelo prazo especificado na tabela anterior. "Uso residencial" significa o uso doméstico residencial executado pelo cliente do varejo. "Uso comercial" significa todos os outros usos, inclusive o uso para produção de receita do comércio ou para fins de aluguel. Para fins desta garantia, assim que o equipamento for utilizado comercialmente, dessa data em diante ele será considerado como uso comercial. Esta garantia não se aplica aos equipamentos usados como fonte de energia em vez de utilitário. Também não estão garantidas as lavadoras elétricas à pressão usadas para fins comerciais. NÃO É NECESSÁRIO O REGISTRO DA GARANTIA PARA OBTÊ-LA PARA OS PRODUTOS DA BRIGGS & STRATTON. GUARDE SEU COMPROVANTE DE COMPRA. SE VOCÊ NÃO APRESENTAR O COMPROVANTE COM A DATA DE COMPRA AO SOLICITAR O SERVIÇO DE GARANTIA, SERÁ USADA A DATA DE FABRICAÇÃO DO PRODUTO PARA CALCULAR O PRAZO DE GARANTIA.

SOBRE SUA EQUIPAMENTO GARANTIA

Executaremos os serviços de manutenção na garantia, e pedimos desculpas por qualquer inconveniência. Qualquer Fornecedor de Serviços Autorizado pode executar os reparos cobertos pela garantia. A maioria dos reparos cobertos pela garantia é tratada rotineiramente mas, às vezes, podem ocorrer solicitações inadequadas ao serviço de garantia. Por exemplo, o serviço de garantia não seria aplicável se o dano do equipamento ocorresse devido ao uso incorreto, falta de manutenção rotineira, expedição, manuseio, estocagem ou instalação inadequados. A garantia será inválida se a data de fabricação ou o número de série da lavadora a pressão ou do motor tiverem sido removidos ou se o equipamento tiver sido alterado ou modificado. Durante o período de garantia, o Fornecedor autorizado de serviços poderá, por exclusiva opção sua, reparar ou substituir qualquer peça que conforme testes seja considerada defeituosa em condições normais de uso e de manutenção. Esta garantia não cobre os seguintes reparos e equipamentos:

Desgaste normal: O Equipamento de Força ao Ar Livre, assim como todos os dispositivos mecânicos, precisa que as peças usadas periodicamente e a manutenção funcionem bem. Esta garantia não cobre reparos quando o desgaste normal exauriu a vida útil de uma peça ou do equipamento.

Instalação e manutenção: Esta garantia não é aplicável aos equipamentos ou às peças submetidas à instalação ou alteração e modificações não autorizadas, ao uso incorreto, à negligência, acidentes, sobrecarga, excesso de velocidade e manutenção, reparo ou armazenamento inadequados que, de acordo com os critérios da Briggs and Stratton Corporation, tenham prejudicado o desempenho e a confiabilidade dos mesmos. Esta garantia também não abrange manutenção normal, como filtros de ar, ajustes, limpeza do sistema de combustível e obstrução (devido a produtos químicos, sujeira, carvão, cal, etc.).

Outras Exclusões: Também estão excluídos desta garantia itens desgastados, como acopladores rápidos, vedações, anéis de vedação, bombas que tenham funcionado sem água ou danos ou defeitos resultantes de acidentes, utilização errada, modificações, alterações, manutenção incorreta, congelamento ou deterioração química. Acessórios como pistolas, mangueiras, extensões de bicos (varetas) e bicos estão excluídos da garantia do produto. Esta garantia exclui equipamento usado, recondicionado e de demonstração, além de falhas devido a causas naturais e outros motivos de força maior que vão além do controle dos fabricantes. 198187P, Rev. C, 12/31/2006
