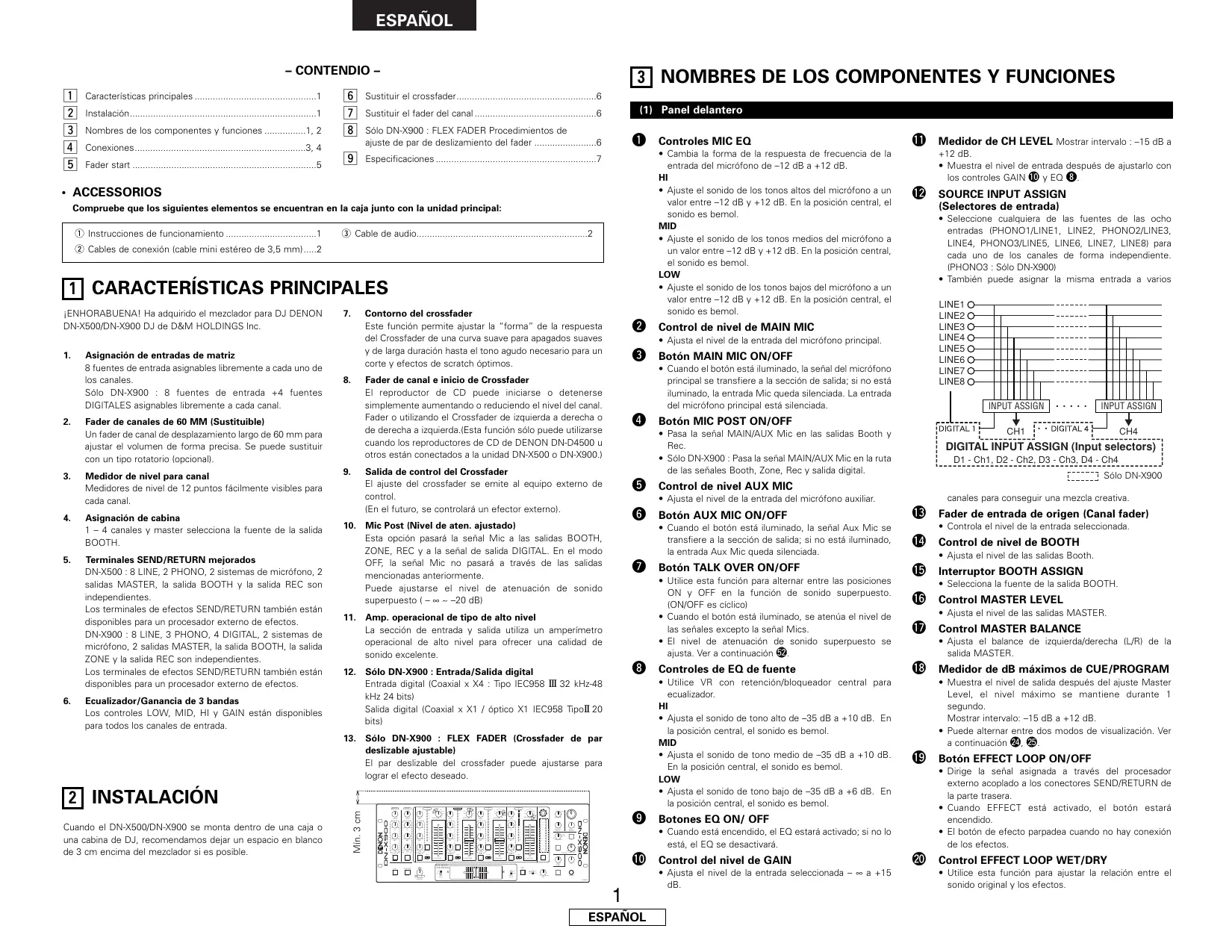

3 NOMBRES DE LOS COMPONENTES Y FUNCIONES

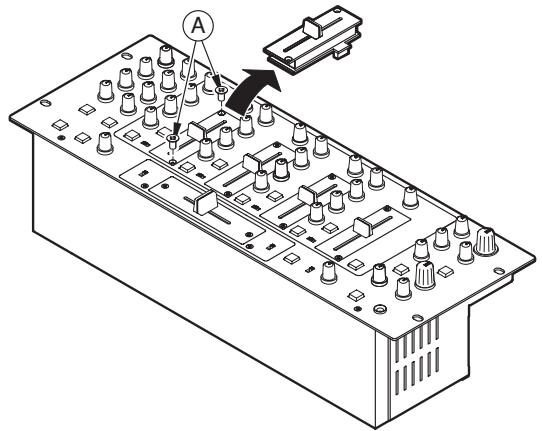

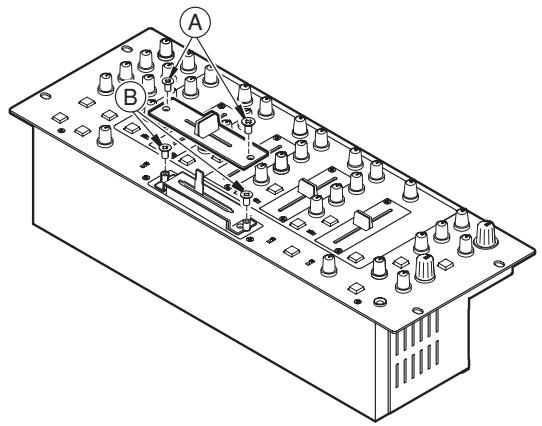

Sustituir el fader del canal 6

Sólo DN-X900 : FLEX FADER Procedimientos de ajuste de par de deslizamiento del fader 6

• Cambia la forma de la respuesta de frecuencia de la entrada del micrófono de –12 dB a +12 dB.

HI • Ajuste el sonido de los tonos altos del micrófono a un valor entre –12 dB y +12 dB. En la posición central, el sonido es bemol. MID • Ajuste el sonido de los tonos medios del micrófono a un valor entre –12 dB y +12 dB. En la posición central, el sonido es bemol. LOW • Ajuste el sonido de los tonos bajos del micrófono a un valor entre –12 dB y +12 dB. En la posición central, el sonido es bemol.

• ACCESSORIOS Compruebe que los siguientes elementos se encuentran en la caja junto con la unidad principal: q Instrucciones de funcionamiento 1

w Cables de conexión (cable mini estéreo de 3,5 mm)2

1 CARACTERÍSTICAS PRINCIPALES

¡ENHORABUENA! Ha adquirido el mezclador para DJ DENON DN-X500/DN-X900 DJ de D&M HOLDINGS lnc. 1.

Asignación de entradas de matriz

8 fuentes de entrada asignables libremente a cada uno de los canales. Sólo DN-X900 : 8 fuentes de entrada +4 fuentes DIGITALES asignables libremente a cada canal.

Contorno del crossfader

Este función permite ajustar la “forma” de la respuesta del Crossfader de una curva suave para apagados suaves y de larga duración hasta el tono agudo necesario para un corte y efectos de scratch óptimos.

Medidor de nivel para canal

Medidores de nivel de 12 puntos fácilmente visibles para cada canal. Asignación de cabina 1 – 4 canales y master selecciona la fuente de la salida BOOTH. Terminales SEND/RETURN mejorados DN-X500 : 8 LINE, 2 PHONO, 2 sistemas de micrófono, 2 salidas MASTER, la salida BOOTH y la salida REC son independientes. Los terminales de efectos SEND/RETURN también están disponibles para un procesador externo de efectos. DN-X900 : 8 LINE, 3 PHONO, 4 DIGITAL, 2 sistemas de micrófono, 2 salidas MASTER, la salida BOOTH, la salida ZONE y la salida REC son independientes. Los terminales de efectos SEND/RETURN también están disponibles para un procesador externo de efectos. Ecualizador/Ganancia de 3 bandas Los controles LOW, MID, HI y GAIN están disponibles para todos los canales de entrada.

11. Amp. operacional de tipo de alto nivel

La sección de entrada y salida utiliza un amperímetro operacional de alto nivel para ofrecer una calidad de sonido excelente.

CH. FADER START ON/OFF

-35dB CUE LOW A POST B CH. FADER START ON/OFF

-35dB CUE LOW A POST B CUE

L/CUE R/PGM ON/OFF LOW A POST B Control de nivel AUX MIC canales para conseguir una mezcla creativa.

Botón AUX MIC ON/OFF

• Cuando el botón está iluminado, la señal Aux Mic se transfiere a la sección de salida; si no está iluminado, la entrada Aux Mic queda silenciada.

Botón TALK OVER ON/OFF

• Utilice esta función para alternar entre las posiciones

ON y OFF en la función de sonido superpuesto. (ON/OFF es cíclico) • Cuando el botón está iluminado, se atenúa el nivel de las señales excepto la señal Mics. • El nivel de atenuación de sonido superpuesto se ajusta. Ver a continuación %2.

Controles de EQ de fuente

• Ajusta el nivel de la entrada seleccionada – ∞ a +15 dB.

Control de nivel de BOOTH

• Ajusta el nivel de las salidas Booth.

Interruptor BOOTH ASSIGN

• Selecciona la fuente de la salida BOOTH.

Control MASTER LEVEL

• Ajusta el nivel de las salidas MASTER.

Control MASTER BALANCE

• Ajusta el balance de izquierda/derecha (L/R) de la salida MASTER.

Medidor de dB máximos de CUE/PROGRAM

• Muestra el nivel de salida después del ajuste Master Level, el nivel máximo se mantiene durante 1 segundo. Mostrar intervalo: –15 dB a +12 dB. • Puede alternar entre dos modos de visualización. Ver a continuación @4, @5.

Botón EFFECT LOOP ON/OFF

• Dirige la señal asignada a través del procesador externo acoplado a los conectores SEND/RETURN de la parte trasera. • Cuando EFFECT está activado, el botón estará encendido. • El botón de efecto parpadea cuando no hay conexión de los efectos.

Botones EQ ON/ OFF Control del nivel de GAIN Fader de entrada de origen (Canal fader)

• Controla el nivel de la entrada seleccionada.

• Cuando está encendido, el EQ estará activado; si no lo está, el EQ se desactivará.

+10dB MASTER Control de nivel de MAIN MIC

• Utilice VR con retención/bloqueador central para ecualizador.

HI • Ajusta el sonido de tono alto de –35 dB a +10 dB. En la posición central, el sonido es bemol. MID • Ajusta el sonido de tono medio de –35 dB a +10 dB. En la posición central, el sonido es bemol. LOW • Ajusta el sonido de tono bajo de –35 dB a +6 dB. En la posición central, el sonido es bemol.

• Ajusta el nivel de la entrada del micrófono auxiliar.

10. Mic Post (Nivel de aten. ajustado)

Esta opción pasará la señal Mic a las salidas BOOTH, ZONE, REC y a la señal de salida DIGITAL. En el modo OFF, la señal Mic no pasará a través de las salidas mencionadas anteriormente. Puede ajustarse el nivel de atenuación de sonido superpuesto ( – ∞ ~ –20 dB)

Medidor de CH LEVEL Mostrar intervalo : –15 dB a

+12 dB. • Muestra el nivel de entrada después de ajustarlo con los controles GAIN !0 y EQ i.

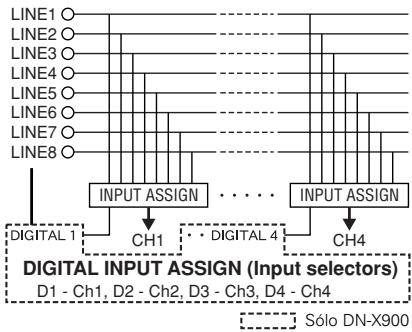

• Seleccione cualquiera de las fuentes de las ocho entradas (PHONO1/LINE1, LINE2, PHONO2/LINE3,

LINE4, PHONO3/LINE5, LINE6, LINE7, LINE8) para cada uno de los canales de forma independiente. (PHONO3 : Sólo DN-X900) • También puede asignar la misma entrada a varios

• Pasa la señal MAIN/AUX Mic en las salidas Booth y

Rec. • Sólo DN-X900 : Pasa la señal MAIN/AUX Mic en la ruta de las señales Booth, Zone, Rec y salida digital.

Salida de control del Crossfader

El ajuste del crossfader se emite al equipo externo de control. (En el futuro, se controlará un efector externo).

• Cuando el botón está iluminado, la señal del micrófono principal se transfiere a la sección de salida; si no está iluminado, la entrada Mic queda silenciada. La entrada del micrófono principal está silenciada.

13. Sólo DN-X900 : FLEX FADER (Crossfader de par deslizable ajustable)

El par deslizable del crossfader puede ajustarse para lograr el efecto deseado.

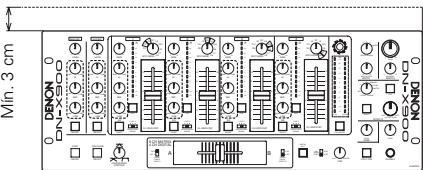

Cuando el DN-X500/DN-X900 se monta dentro de una caja o una cabina de DJ, recomendamos dejar un espacio en blanco de 3 cm encima del mezclador si es posible.

• Ajusta el nivel de la entrada del micrófono principal.

Fader de canal e inicio de Crossfader

El reproductor de CD puede iniciarse o detenerse simplemente aumentando o reduciendo el nivel del canal. Fader o utilizando el Crossfader de izquierda a derecha o de derecha a izquierda.(Esta función sólo puede utilizarse cuando los reproductores de CD de DENON DN-D4500 u otros están conectados a la unidad DN-X500 o DN-X900.)

Fader de canales de 60 MM (Sustituible)

Un fader de canal de desplazamiento largo de 60 mm para ajustar el volumen de forma precisa. Se puede sustituir con un tipo rotatorio (opcional).

Control EFFECT LOOP WET/DRY

• Utilice esta función para ajustar la relación entre el sonido original y los efectos.

• Utilice esta función para seleccionar la fuente del procesador externo.

• Ajusta el volumen de los auriculares.

• En el modo STEREO, este botón transmite el programa STEREO (CUE MASTER) y Cue a los dos auriculares; en el modo SPLIT CUE (MONO), el circuito de los auriculares transmite MONO Cue al auricular izquierdo y el programa MONO (MASTER) a la derecha. • En el modo STEREO, el medidor indica el nivel estéreo en las salidas Master LEFT y RIGHT. En el modo SPLIT CUE (MONO), el nivel mono Cue se muestra en el medidor izquierdo y el programa mono (CUE MASTER) se muestra en el medidor derecho. • En el modo SPLIT CUE (MONO), el botón se ilumina.

• Al pulsar algún botón CUE o todos ellos, se transmite la fuente respectiva al auricular y las secciones de referencia del medidor. Al pulsar varios botones se puede derivar el sonido mezclado desde las fuentes seleccionadas.

• Cuando el indicador azul está encendido, el DNX500/DN-X900 está preparado para funcionar.

Interruptores A y B de inicio de

CH. Interruptores de inicio de FADER

• Esta función iniciará la reproducción del reproductor de CD con canal Fader se activará/desactivará automáticamente FADER START Si los reproductores DN-S3500, DN-D4500, etc., adquiridos independientemente se conectan a LINE 2, 4, 6 u 8, pueden iniciarse utilizando el fader (Canal Fader) o el Crossfader de entrada de fuente, siempre que se hayan conectado los minicables estéreo de 3,5 mm.

LEVEL ATT (Atenuador de nivel de salida

• Admite un micrófono equilibrado con conexiones de 1/4”.

• Utilice esta función para atenuar el nivel de salida

MASTER (–10 dB). • El valor de referencia es 0 dB.

Conectores MAIN OUT (EQUILIBRADAS)

• Estos conectores de tipo XLR proporcionan una salida de nivel de línea equilibrada. • Enchufe estos conectores a los conectores de entrada analógica equilibrada de un amplificador o consola. • Disposición de contactos: 1. Común, 2. Caliente (Hot), 3. Frío (Cold) • Conector correspondiente: Cannon XLR-3-31 o equivalente.

ESPAÑOL Conexiones de salida de X-CONTROL Sólo DN-X900 : Conexiones ZONE OUT Sólo DN-X900 : Conexión de SALIDA DIGITAL

(COAXIAL) • Estos conectores RCA proporcionan datos de salida digitales. La señal no se ve afectada por el nivel Master del fader. • Recomendamos utilizar un cable RCA de 75 Ω/ohmios para una transferencia digital óptima.

Conexiones de salida LINE 2, 4, 6, 8 FADER

• Estos interruptores cambian la entrada de Phono a las entradas de nivel de línea.

• Estos interruptores establecen las entradas de nivel de línea cuando el tocadiscos no está conectado.

• El nivel de atenuación del sonido superpuesto puede ajustarse. (– ∞ ~ –20 dB)

• Estas conexiones de 1/4” proporcionan una salida de nivel de línea equilibrada con un panel delantero independiente.

Los controles de Zone Level no son afectados por el control Master Level. • Enchufe estos conectores a los conectores de entrada analógica equilibrada de un amplificador o consola.

Conexiones de entrada LINE 2, 4, 5, 6, 7, 8

Control del NIVEL DE ATENUACIÓN DE SONIDO SUPERPUESTO

• En el futuro, se controlará un efector externo.

Conexiones SEND/RETURN Interruptor ON/OFF de SALIDA MONO MASTER

• Cuando este interruptor está encendido, se transmiten las señales mezcladas izquierda y derecha desde la salida MASTER.

Sólo DN-X900 : Conexión de SALIDA DIGITAL

(ÓPTICA) • La señal no se ve afectada por el nivel Master del fader.

Sólo DN-X900 : Conexiones de entrada

DIGITAL 1, 2, 3, 4 • Estas conexiones RCA son entradas para cualquier dispositivo de salida digital. • Recomendamos utilizar un cable RCA de 75 Ω/ohmios para una transferencia digital óptima. (Disponible en cualquier tienda de audio/vídeo)

• Este par de conexiones RCA estéreo desequilibradas son entradas de una fase Phono (RIAA) para cartuchos magnéticos (MM) o una fase de línea adecuada para cualquier dispositivo, como un reproductor de CD.

• Pulse el interruptor para encender la unidad.

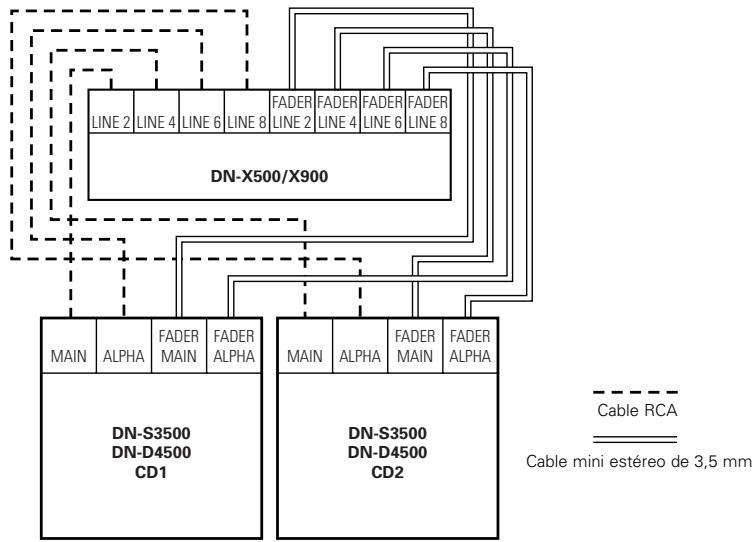

• Conecte estos conectores a las conexiones de entrada del Fader del DN-1800F, el DN-2100F, el DN-2600F, el

DN-S3000, el DN-S4000, el DN-S5000, etc. utilizando el mini cable estéreo de 3,5 mm.

Sólo DN-X900 : Control de nivel de ZONE

• Ajusta el nivel de las salidas ZONE.

• Este par de conexiones RCA desequilibradas son entradas para cualquier dispositivo de nivel de línea.

• El número de pista se conmuta cuando se pulsa este botón durante la grabación en un grabador digital mediante las salidas digitales.

Control de frecuencia SUBWOOFER/LIGHTING

• Estas conexiones mono TS de 1/4” permiten el procesamiento externo de la señal del programa.

• Cuando conecte el procesador de efectos de tipo monoaural, utilice la entrada y la salida Lch.

Conexión de entrada MAIN MIC

• Conexión de combo Neutric. • Admite un micrófono equilibrado con un conector XLR o un micrófono equilibrado con conexiones mono TRS de 1/4”.

• Este par de conexiones RCA estéreo ofrece una salida de nivel de línea. La señal no se ve afectada por el control del nivel Master.

• Está pensado para utilizarlo con un grabador de cinta, pero no se limita a este uso.

• Estas conexiones de 1/4” ofrecen una salida de nivel de línea Master. La señal se ve afectada por el nivel

Master del fader. • Conecte estos conectores a la conexión de entrada del Subwoofer/iluminación en un amplificador.

Conexiones REC OUT Tornillos de conexión a tierra de los auriculares

• Estos tornillos proporcionan un lugar para conectar el cable de conexión a tierra desde un tocadiscos. Este terminal sirve exclusivamente para conectar a tierra un tocadiscos y no a una conexión a tierra de seguridad.

• Ajusta la frecuencia de corte del filtro de paso bajo de

40 Hz a 200 Hz. • El ajuste bajo afectará a la salida de Subwoofer/iluminación.

• Utilice esta opción para alternar entre las posiciones

ON y OFF en la función de inicio de crossfader.

• Controla el nivel de salida relativo de las mezclas de A y B combinadas. Cuando el fader está en la posición izquierda máxima, sólo se escucha la mezcla A desde las salidas. A medida que el fader se desplaza hacia la derecha, la cantidad de mezcla B se incrementa y la cantidad de mezcla A se reduce. Cuando el fader está centrado, se transmiten cantidades iguales de las mezclas A y B a las salidas. Si está totalmente hacia la derecha se transmite toda la mezcla B hacia las salidas. • Conexiones de salida LINE 2, 4, 6, 8 FADER (Panel posterior $4) Mini conexión estéreo de φ3,5 mm Las demás no deberían verse afectadas por un cortocircuito en el terminal.

Control de CONTORNO DE CROSSFADER

• Permite ajustar la “forma” de la respuesta del Crossfader de una curva suave para apagados suaves y de larga duración hasta el tono agudo necesario para lograr un corte y efectos de scratch óptimos.

Interruptor CROSSFADER ASSIGN A, B:

• La fuente del canal está asignada al punto A o al B del crossfader. POST: • Selecciónelo si no asigna la fuente del canal al crossfader.

• Conexión de salida de voltaje X- CONTROL

(Panel posterior %3) Consejo : CONTROL DE CROSSFADER Voltaje

Cubierta : GND Control HEADPHONE PAN

• Tiene dos funciones⋅⋅⋅ En el modo STEREO cambia los niveles relativos de Cue y el Programa combinados en los dos auriculares. En el modo MONO cambia el balance entre Mono Cue en el auricular izquierdo y el Programa Mono en el derecho.

Conectores BOOTH OUT (EQUILIBRADOS)

• Estos conectores de tipo XLR ofrecen una salida de nivel de línea equilibrada con controles de nivel de zona del panel delantero independientes y no se ven afectados por el control del nivel Master. • Enchufe estos conectores a los conectores de entrada analógica equilibrada de un amplificador o consola. • Disposición de contactos: Consejo: Caliente (Hot), Anillo: Frío (Cold), Cubierta: GND (DN-X500) • Disposición de contactos: 1. Común, 2. Caliente (Hot), 3. Frío (Cold) (DN-X900) • Conector correspondiente: Cannon XLR-3-31 o equivalente.

Control de nivel de auriculares

Conexiones MAIN OUT (DESEQUILIBRADAS)

• Este par estéreo de conexiones RCA ofrece una salida de nivel desequilibrada. • Enchufe estos conectores a los conectores de entrada analógica desequilibrada de un amplificador o consola.

Conexión de salida de los auriculares

(HEADPHONE) • Acepta conectores de auriculares estéreo de 1/4”.

• X-CONTROL En el futuro, se controlará un efector externo.

Sólo DN-X900 : Conexiones MAIN MIC SEND/RETURN

• Estas conexiones mono TRS de 1/4” permiten el procesamiento externo de la señal del programa.

Consejo : Enviar Anillo: Volver Cubierta: GND ESPAÑOL

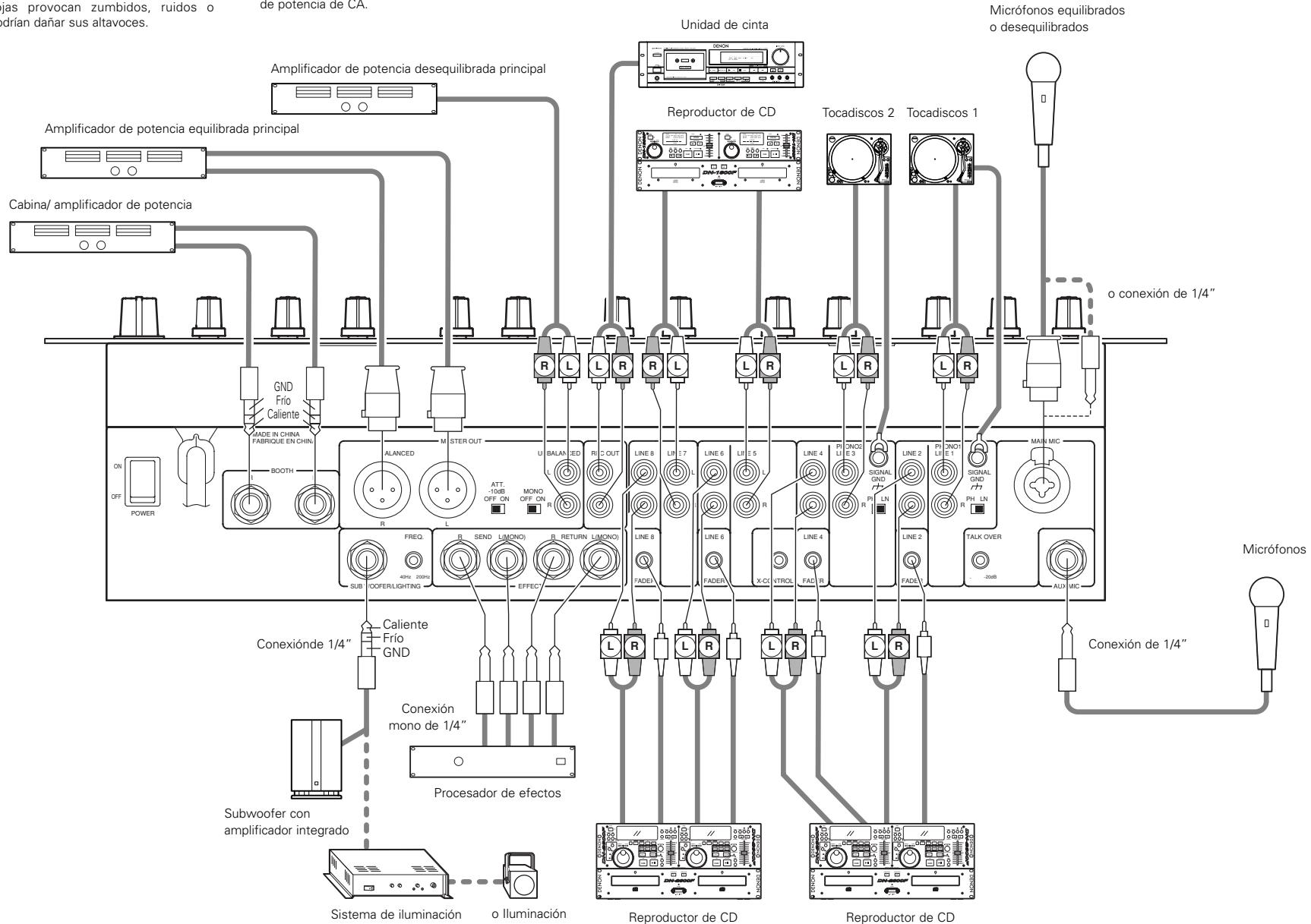

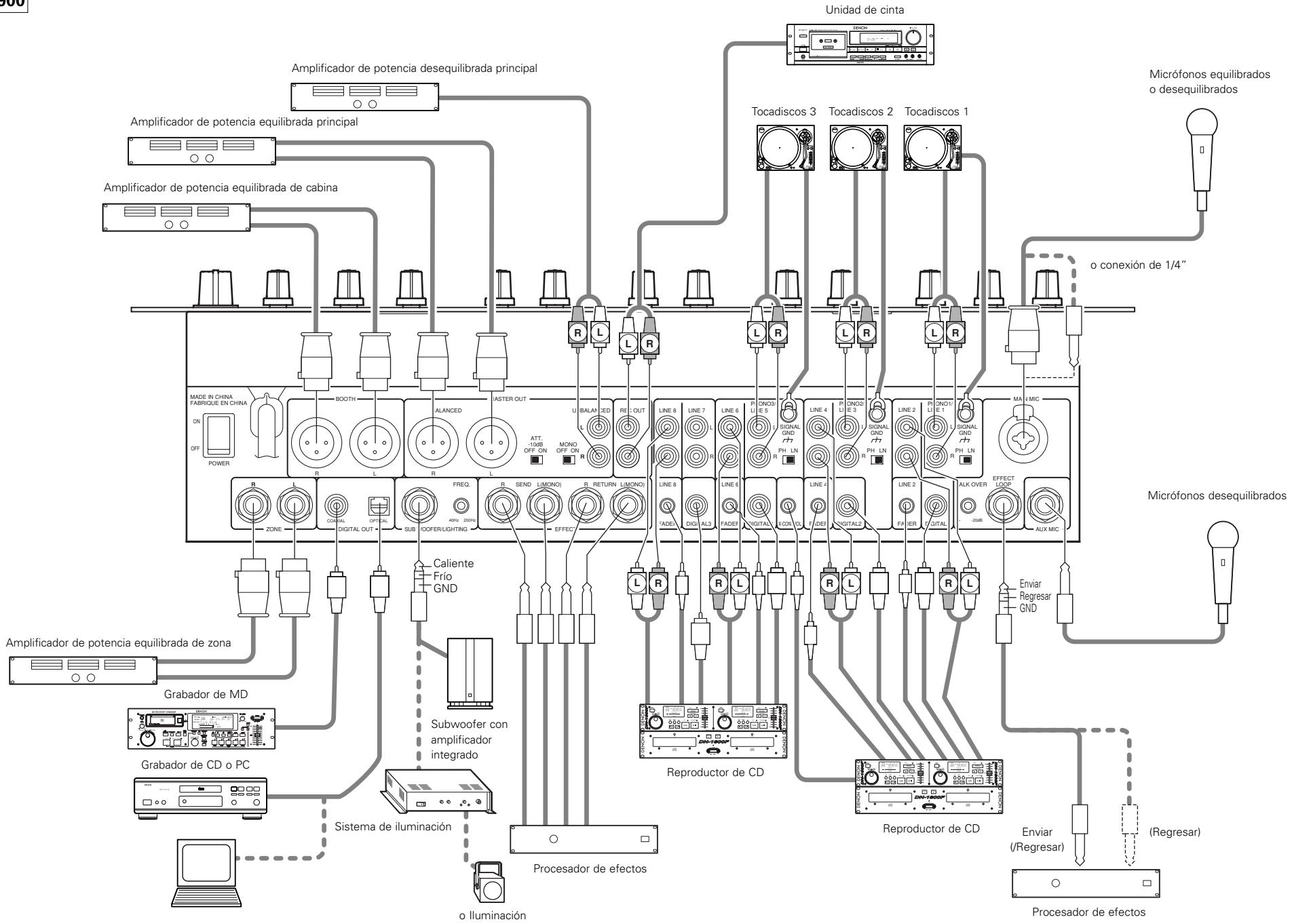

4 CONEXIONES Consulte el siguiente diagrama de conexiones.

1. Asegúrese de que la potencia CA esté apagada mientras realice las conexiones. 2. Los cables de calidad marcan una gran diferencia en la fidelidad y potencia.Utilice cables de audio de alta calidad. 3. No utilice cables excesivamente largos. Asegúrese de que los conectores y enchufes estén firmemente acoplados. Las conexiones flojas provocan zumbidos, ruidos o intermitencias que podrían dañar sus altavoces.

4. Conecte todas las fuentes de entrada estéreo. Conecte cualquier efecto en el Efecto estéreo, si se utiliza.Conecte sus micrófonos y los auriculares del monitor.Compruebe que todos los faders estén a “cero” y que la unidad esté apagada. Asegúrese de conectar únicamente un cable a la vez. Preste atención a las posiciones izquierda y derecha (L y R) de las conexiones, tanto en el DN-X500/DN-X900 como en el mecanismo exterior.

5. Conecte las salidas estéreo a los amplificadores de potencia y/o a las unidades de cinta y/o grabadores de MD y/o grabadores de CD. Conecte el DN-X500/DN-X900 a la salida de potencia de CA.

Encienda siempre sus fuentes de entrada de audio como reproductores de CD primero, a continuación su mezclador, y finalmente todos los amplificadores. Al apagarlos, hágalo siempre en orden inverso; apague primero los amplificadores, después el mezclador, y finalmente las unidades de entrada.

Micrófonos equilibrados o desequilibrados

Amplificador de potencia desequilibrada principal

Reproductor de CD TRACK OPEN/

CLOSE Amplificador de potencia equilibrada principal

KEY ADJUST PITCH KEY ADJUST PITCH Cabina/ amplificador de potencia

Conexión mono de 1/4”

Procesador de efectos

Subwoofer con amplificador integrado

CONT./SINGLE TIME NEXT TR.

START MEMO BRAKE PITCH OPEN/

KEY CONT./SINGLE TIME NEXT TR.

START MEMO BRAKE PITCH OPEN/

KEY CONT./SINGLE TIME NEXT TR.

START MEMO BRAKE PITCH

KEY CONT./SINGLE TIME NEXT TR.

PLAY/PAUSE MODE CUE PLAY/PAUSE MODE OPEN/CLOSE

PROGRAM PITCH BEND B EXIT/

FIL RVB REVERSE LOOP ON/OFF PLAY/WRITE SEARCH EFFECT DATA MASTER CUE PLAY/PAUSE

MODE OFF Reproductor de CD SCAN A

PITCH KEY PITCH BEND B EXIT/

FIL RVB REVERSE LOOP PUSH ENTER FLG PITCH TAP ON/OFF STOP PLAY/WRITE DATA MASTER CUE PLAY/PAUSE MODE CUE PRESET

Sistema de iluminación

-20dB PRESET Reproductor de CD

ESPAÑOL Unidad de cinta

Amplificador de potencia desequilibrada principal

Micrófonos equilibrados o desequilibrados

Tocadiscos 2 Tocadiscos 1 3 ANTI-S

KEY ADJUST PITCH KEY ADJUST

SLOW BRAKE SLOW BRAKE Quartz

Amplificador de potencia equilibrada principal

Amplificador de potencia equilibrada de cabina

Micrófonos desequilibrados

COAXIAL ZONE OPTICAL DIGITAL OUT

SUB WOOFER/LIGHTING DIGITAL3

FADER Amplificador de potencia equilibrada de zona

Subwoofer con amplificador integrado

SINGLE TRACK TIME CUE

JOG MODE PLAY/PAUSE CONT./

SINGLE TRACK CUE TIME CUE PLAY/PAUSE CUE Grabador de CD o PC OFF TRACK OPEN/

CLOSE Reproductor de CD SEARCH PITCH BEND PITCH SCAN PITCH BEND PITCH%

SINGLE TRACK TIME CUE

JOG MODE PLAY/PAUSE CONT./

SINGLE TRACK CUE TIME CUE PLAY/PAUSE CUE Sistema de iluminación

OFF Reproductor de CD Enviar

Procesador de efectos

Procesador de efectos

5 FADER START Inicio de Canal Fader

Si los reproductores adquiridos independientemente DN-S3500, DN-D4500 , etc., se conectan a LINE2, 4, 6 u 8, pueden iniciarse utilizando el fader (Canal Fader) o el Crossfader de entrada de fuente, siempre que se hayan conectado los minicables estéreo de

Accione el interruptor INPUT ASSIGN !2 para seleccionar la fuente deseada desde LINE2, 4,

Encienda el interruptor CH FADER START #2. (La posición de CROSS FADER ASSIGN es POST)

Desplace el fader de entrada de fuente (Ch. Fader) !3 del control

CH-1, CH-2, CH-3 o CH-4 totalmente hacia abajo.

Inicio de Crossfader

Accione el interruptor INPUT ASSIGN !2 para seleccionar la fuente deseada desde LINE2, 4,

Utilizando el interruptor CROSSFADER ASSIGN @7, asigne el canal o la fuente del sampler en los puntos A o B del crossfader.

Active los interruptores CROSSFADER START A y B

Establezca el modo Standby en el reproductor de CD.

Cuando desee iniciar el reproductor, desplace hacia arriba el fader de entrada de fuente (Ch.

Fader) !3 y el reproductor de CD empezará a sonar.

Deslice el Crossfader @8 totalmente en la dirección opuesta a la fuente que desee iniciar. (En el siguiente ejemplo, la inicialización se completa con el reproductor de CD conectado al punto de asignación

Establezca el modo Standby en el reproductor de CD.

Utilice el control CROSSFADER CONTOUR @9 para controlar la curva de inicio del cross fader.

Cuando el crossfader @8 se desliza en el sentido contrario, el reproductor de CD inicia su funcionamiento.

ESPAÑOL ESPAÑOL AJUSTE DE PAR DE DESLIZAMIENTO DEL FADER El Crossfader se puede retirar sin desmontarlo del DN-X500 y DN-X900.

1. Siga el procedimiento detallado en la sección “SUSTITUIR EL CROSSFADER” para retirar el crossfader de la unidad.

1. Retire el botón del crossfader.

2. Retire los dos tornillos exteriores 3. Retire los dos tornillos

2. Mueva la palanca de modo que la cabeza del tornillo quede colocada en el agujero de la caja.

acoplando la placa del crossfader.

3. Gire el tornillo con un destornillador, desplace la palanca y ajústela al par deseado.

acoplando el conjunto de la abrazadera del crossfader del bastidor.

4. Vuelva a colocar el crossfader siguiendo el procedimiento de extracción en el orden inverso.

4. Empuje el conjunto de la abrazadera del crossfader hacia delante y desenchufe el cable 3P del conector de la placa del panel.

7 SUSTITUIR EL FADER DEL CANAL El atenuador de canal se puede extraer sin necesidad de realizar ninguna operación de desmontaje del DN-X500 ni del DN-X900.

1. Extraiga el botón del fader de canal. 2. Retire los dos tornillos exteriores

acoplando la placa del fader de canal y el conjunto de la abrazadera del fader del canal del

3. Empuje el conjunto de la abrazadera del fader del canal hacia delante y desenchufe el cable 3P del conector de la placa de impresión del fader de canal. 4. Instale el conjunto de recambio invirtiendo el orden de los pasos indicados anteriormente.

9 ESPECIFICACIONES DN-X500

■ GENERAL Dimensiones:

Instalación: Peso: Fuente de alimentación:

■ GENERAL Dimensiones:

Instalación: Peso: Fuente de alimentación:

Consumo de corriente:

Condiciones ambientales:

482 (Anch) x 112,5 (Alt) x 177 (Prof) mm (sin las patas)

4 Unidades de rack de 19 pulgadas montable 5,8 kg 120 V c.a. ±10%, 60 Hz (Modelos de EE.UU. y Canadá) 230 V c.a. ±10%, 50 Hz (Modelos Europeos) 27 W Temperatura de funcionamiento: 5 a 35°C (41 a 95°F) Humedad de funcionamiento: 25 a 85% (sin condensación) Temperatura de almacenamiento: –20 a 60°C (4 a 140°F)

Consumo de corriente:

Condiciones ambientales:

482 (Anch) x 112,5 (Alt) x 177 (Prof) mm (sin las patas)

4 Unidades de rack de 19 pulgadas montable 5,9 kg 120 V c.a. ±10%, 60 Hz (Modelos de EE.UU. y Canadá) 230 V c.a. ±10%, 50 Hz (Modelos Europeos) 33 W Temperatura de funcionamiento: 5 a 35°C (41 a 95°F) Humedad de funcionamiento: 25 a 85% (sin condensación) Temperatura de almacenamiento: –20 a 60°C (4 a 140°F)

■ SECCIÓN DE AUDIO Sensibilidad de entrada & impedancia:

Micrófono principal –54 dBV (2,0 mV) 1 kΩ/kohmios Micrófono auxiliar –60 dBV (1,0 mV) 1 kΩ/kohmios Efecto (Regresar) –14 dBV (200 mV) 50 kΩ/kohmios 2-Fono –50 dBV (3,0 mV) 50 kΩ/kohmios 8-Línea –14 dBV (200 mV) 50 kΩ/kohmios Nivel de salida & impedancia: Principal (equilibrados) 4 dBm (1,23 V) 600 Ω/carga ohmios Principal (desequilibrados) 0 dBV (1,0 V) 1 kΩ/kohmios Cabina (equilibrados) 4 dBm (1,23 V) 600 Ω/carga ohmios Rec (RCA) –10 dBV (316 mV) 1 kΩ/kohmios Efecto (Enviar) –14 dBV (200 mV) 1 kΩ/kohmios Subgraves 2 dB (0,975 V) 600 Ω/ohmios Auriculares 0 dB (1,0 V) 32 Ω/ohmios (33 Ω/carga ohmios) Respuesta de frecuencia: Línea 20 a 20 kHz ±2 dB Fono 20 a 20 kHz RIAA ±2 dB Mic 20 a 20 kHz ±2 dB Relación de señal/ruido: Línea 82 dB 0 dBm, 1 kHz, EQ plano Fono 75 dB 0 dBm, 1 kHz, EQ plano Micrófono principal 65 dB 0 dBm, 1 kHz, EQ plano Distorsión armónica total: Línea Por debajo de 0,05% Fono Por debajo de 0,05% Diafonía: Más de 70 dB Ecualizador de canal: Hi (Agudos) +10 dB, –35 dB (16 kHz) Mid (Medios) +10 dB, –35 dB (1 kHz) Low (Graves) +6 dB, –35 dB (60 Hz) Ecualizador de micrófono: Hi (Agudos) +12 dB, –12 dB (10 kHz) Mid (Medios) +12 dB, –12 dB (1 kHz) Low (Graves) +12 dB, –12 dB (100 Hz)

■ SECCIÓN DE AUDIO Sensibilidad de entrada & impedancia:

Micrófono principal –54 dBV (2,0 mV) 10 kΩ/kohmios Micrófono auxiliar –60 dBV (1,0 mV) 10 kΩ/kohmios Efecto (Regresar) –14 dBV (200 mV) 50 kΩ/kohmios 3-Fono –50 dBV (3,0 mV) 50 kΩ/kohmios 8-Línea –14 dBV (200 mV) 50 kΩ/kohmios Nivel de salida & impedancia: Principal (equilibrados) 4 dBm (1,23 V) 600 Ω/carga ohmios Principal (desequilibrados) 0 dBV (1,0 V) 1 kΩ/kohmios Zona (equilibrados) 4 dBm (1,23 V) 600 Ω/carga ohmios Cabina (equilibrados) 4 dBm (1,23 V) 600 Ω/ohmios Rec (RCA) –10 dBV (316 mV) 1 kΩ/kohmios Efecto (Enviar) –14 dBV (200 mV) 1 kΩ/kohmios Subwoofer/iluminación (equilibrados) 2 dBm (0,975 V) 600 Ω/ohmios Auriculares 0 dBV (1,0 V) 32 Ω/ohmios (33 Ω/carga ohmios) Respuesta de frecuencia: Línea 20 a 20 kHz ±2 dB Fono 20 a 20 kHz RIAA ±2 dB Mic 20 a 20 kHz ±2 dB Relación de señal/ruido: Línea 82 dB 0 dBm, 1 kHz, EQ plano Fono 75 dB 0 dBm, 1 kHz, EQ plano Micrófono principal 65 dB 0 dBm, 1 kHz, EQ plano Distorsión armónica total: Línea Por debajo de 0,05% Fono Por debajo de 0,05% Diafonía: Más de 70 dB Ecualizador de canal: Hi (Agudos) +10 dB, –35 dB (16 kHz) Mid (Medios) +10 dB, –35 dB (1 kHz) Low (Graves) +6 dB, –35 dB (60 Hz) Ecualizador de micrófono: Hi (Agudos) +12 dB, –12 dB (10 kHz) Mid (Medios) +12 dB, –12 dB (1 kHz) Low (Graves) +12 dB, –12 dB (100 Hz) Sólo DN-X900 Entrada digital: Sensibilidad de entrada –26 dB FS Formato de señal SPDIF (Tipo IEC60958 III 32 kHz ~ 48 kHz 24 bits) (COAXIAL) Salida Digital: Formato de señal IEC60958 Tipo II (OPTICAL, COAXIAL) Nivel de salida 0,5 Vp-p 75 Ω/ohmios (COAXIAL)

✽ Con el propósito de introducir mejoras, el diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

✽ Con el propósito de introducir mejoras, el diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

CH. FADER START ON/OFF

-35dB CUE LOW A POST B CH. FADER START ON/OFF

-35dB CUE LOW A POST B CUE

L/CUE R/PGM ON/OFF LOW A POST B CH. FADER START ON/OFF

A POST B CH. FADER START ON/OFF

-35dB CUE LOW CUE EFFECT ASSIGN

L/CUE R/PGM ON/OFF LOW

A POST B CH. FADER START ON/OFF

A POST B CH. FADER START ON/OFF

L/CUE R/PGM ON/OFF LOW
