Marca	INDESIT
Modelo	TK 64 SD BI
Categoría	Placa de cocción
Tipo de producto	Placa vitrocerámica
Número de fuegos	4
Tipo de fuegos	2 radiantes simples (1200 W) y 2 radiantes dobles (1800 W y 2300/1000 W)
Potencia total	6500 W
Tensión de alimentación	230 V ~ 50 Hz
Conexión eléctrica	Monofásico (cable incluido), posibilidad trifásico 400V
Dimensiones de la placa (An x Pr x Al)	590 x 520 x 50 mm (estimación)
Dimensiones de empotrado (An x Pr)	560 x 490 mm (estimación)
Peso	Aproximadamente 8 kg
Color	Negro
Material de la superficie	Vitrocerámica
Mandos	Electrónicos táctiles con teclas + y -
Funciones principales	Encendido/apagado de los fuegos, ajuste de potencia (1 a 9), función de calentamiento rápido (booster), fuegos extensibles (doble/triple), bloqueo de mandos, indicadores de calor residual, apagado automático de seguridad
Seguridad	Bloqueo infantil, interruptor de seguridad (tiempo límite), protección contra sobrecalentamiento, señal sonora en caso de anomalía
Limpieza y mantenimiento	Limpieza con esponja húmeda y productos especiales para vitrocerámica, rasqueta para manchas incrustadas, no utilizar limpiadores de vapor ni abrasivos
Piezas de repuesto y reparabilidad	Contactar con el servicio de asistencia técnica para cualquier reparación; acceso a los componentes internos desaconsejado sin la ayuda de un profesional
Información general	Conforme a las directivas CE 73/23, 89/336, 93/68; uso doméstico no profesional; no instalar en exteriores

Preguntas frecuentes - TK 64 SD BI INDESIT

¿Cómo instalar correctamente la placa de cocción?

La instalación debe ser realizada por un profesional. El plano de apoyo debe resistir 100°C. Respetar una distancia de al menos 40 mm de la pared contigua y 600 mm de las superficies verticales. El mueble debe tener una abertura de ventilación de 5 mm mínimo en todo el ancho. Consulte el manual para las dimensiones de empotrado exactas.

¿Qué tipo de cableado eléctrico es necesario?

El aparato se suministra con un cable para conexión monofásica 230V. Para otras configuraciones (trifásica 400V), desconectar los cables y seguir el esquema de conexión en el manual. Utilizar un cable tipo H05RR-F de sección adecuada. La instalación debe estar protegida por un interruptor omnipolar con una separación de 3 mm.

¿Cómo encender y ajustar la potencia de los fuegos?

Presionar la tecla ON/OFF 1 segundo. Seleccionar el fuego con la tecla de selección, luego usar las teclas + y - para ajustar la potencia de 1 a 9. Para apagar, presionar - hasta 0 o simultáneamente + y -.

¿Cómo usar la función de calentamiento rápido (booster)?

Primero ajustar el fuego a potencia máxima (9), luego presionar la tecla +. La pantalla muestra 'A'. Luego, seleccionar la potencia de cocción deseada (ej: 5). La función se detiene automáticamente cuando se alcanza la temperatura.

¿Cómo bloquear los mandos (seguridad infantil)?

Presionar la tecla de bloqueo (tecla ①) para activar el bloqueo. El indicador sobre la tecla se enciende. Para desbloquear, volver a presionar la misma tecla unos instantes hasta que se apague el indicador.

¿Qué hacer si aparece un código de error o una señal sonora?

Una señal sonora puede indicar un objeto sobre la zona de control, un derrame o una presión prolongada. Eliminar la causa. Si la señal persiste, los mandos se bloquean. Presionar la tecla ① para desbloquear. Si el problema continúa, el aparato se apaga.

¿Cómo limpiar la superficie vitrocerámica sin dañarla?

Nunca use limpiadores de vapor, abrasivos ni esponjas rugosas. Para el mantenimiento diario, pase una esponja húmeda y seque. Para suciedad incrustada, use una rasqueta diseñada para ello. Aplique un producto especial para vitrocerámica, enjuague y seque.

¿Qué hacer si la superficie está agrietada?

Desconecte inmediatamente el aparato de la red eléctrica para evitar cualquier riesgo de electrocución. Contacte con un centro de asistencia técnica para la sustitución de la placa.

¿Qué tipos de cacerolas se recomiendan?

Use cacerolas con fondo plano y un diámetro que cubra completamente la zona de calentamiento. Asegúrese de que el fondo esté limpio y seco. Evite usar cacerolas deformadas por quemadores de gas.

¿Cómo desmontar la placa de cocción si es necesario?

Corte la alimentación eléctrica. Retire los tornillos de los resortes de centrado en los laterales, luego afloje los tornillos de los ganchos de fijación en las esquinas. Levante suavemente la placa. No intente reparar usted mismo los componentes internos.

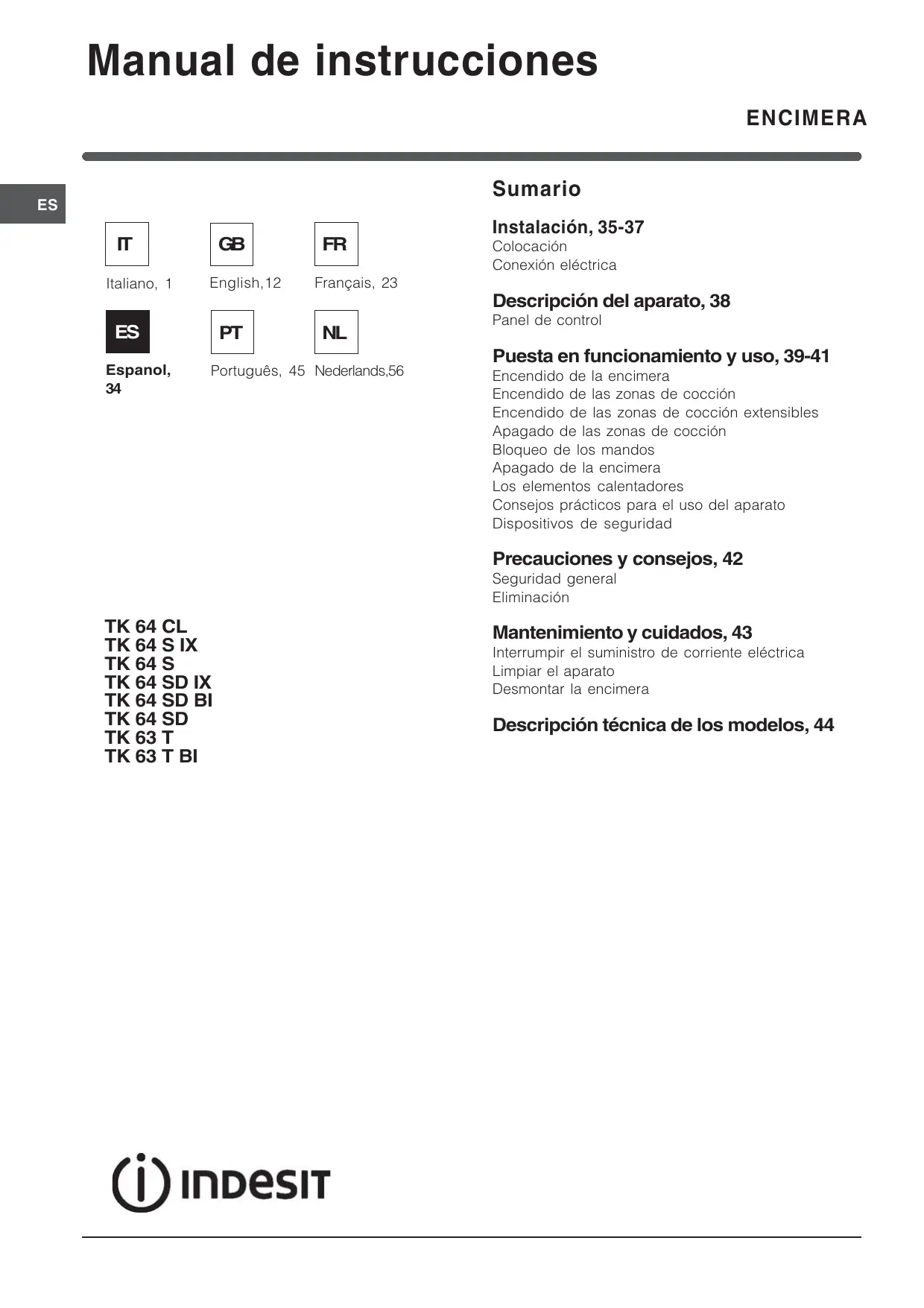

MANUAL DE USUARIO TK 64 SD BI INDESIT

Descripción del aparato, 38

Panel de control

Puesta en funcionamiento y uso, 39-41

Encendido de la encimera

Encendido de las zonas de cocción

Encendido de las zonas de cocción extensibles

Apagado de las zonas de cocción

Bloqueo de los mandos

Apagado de la encimera

Los elementos calentadores

Consejos prácticos para el uso del aparato

Dispositivos de seguridad

Precauciones y consejos, 42

Seguridad general

Eliminación

Mantenimiento y cuidados, 43

Interrumpir el suministro de corriente eléctrica

Limpiar el aparato

Desmontar la encimera

Descripción técnica de los modelos, 44

¡Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ¡Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos). ¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

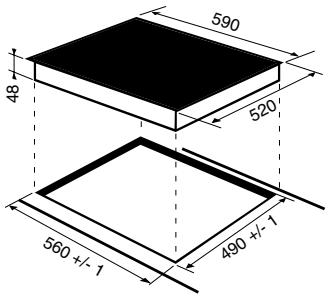

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• el plano de apoyo debe ser de material resistente al calor, a una temperatura de aproximadamente 100°C;
• si se desea instalar la encimera sobre un horno, el mismo debe poseer un sistema de enfriamiento con ventilación forzada;
• evite instalar la encimera sobre un lavavajillas: pero si fuera necesario, interponga un elemento

de separación estanco entre los dos aparatos;

según el tipo de encimera que se desea instalar (ver las figuras), el espacio disponible en el mueble debe tener las siguientes dimensiones:

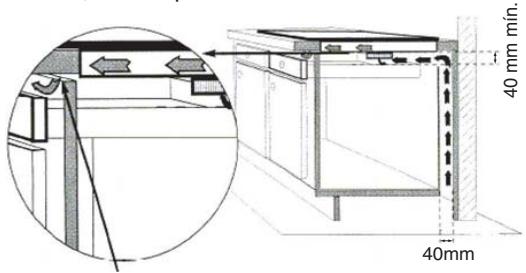

Sobre un mueble vacío o un cajón

Es necesario dejar un espacio intermedio de 40 mm como mínimo, o una apertura de 5 mm en el ancho del mueble.

Apertura de 5 mm como mínimo, en todo el ancho de la encimera.

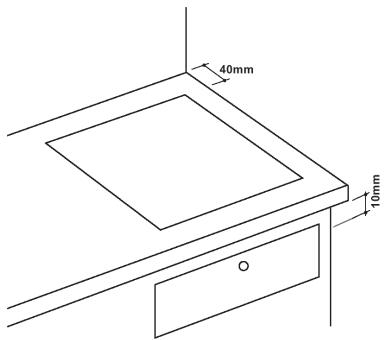

Aireación

Para permitir una aireación adecuada y para evaporar el sobrecalentamiento de las superficies que rodean al aparato, la encimera debe estar colocada:

• a una distancia mínima de 40 mm de la pared posterior y a 600 mm de otra superficie vertical;
• de modo que se mantenga una distancia mínima de 10 mm entre el

hueco para el empotramiento y el mueble que se encuentra debajo.

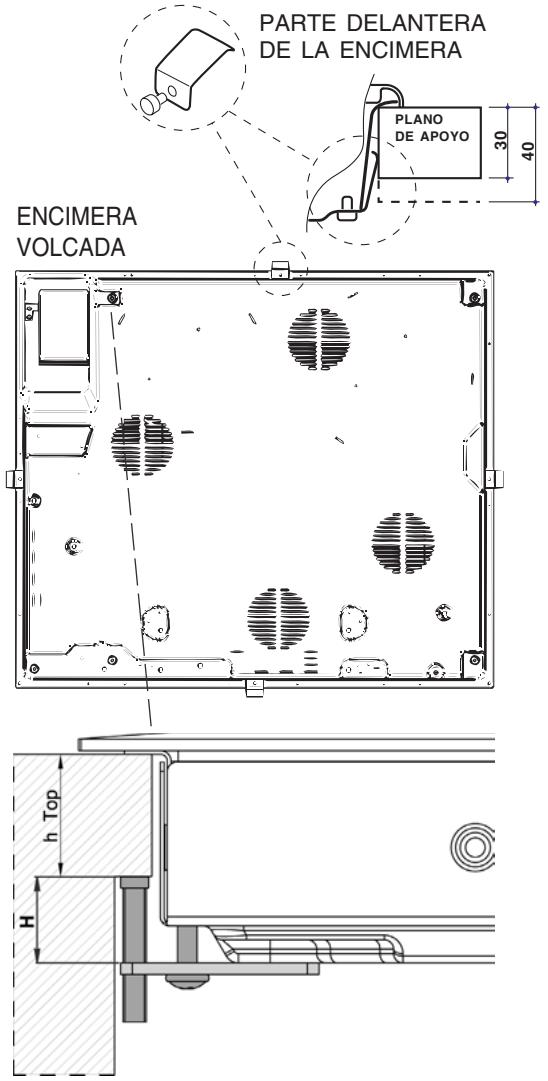

Fijación

La instalación del aparato se debe realizar sobre una superficie de apoyo perfectamente plana. Las deformaciones que se podrían provocar por una mala fijación, pueden alterar las características y las prestaciones de la encimera.

La longitud del tornillo de regulación de los ganchos de fijación se debe determinar antes de su montaje en base al espesor de la superficie de apoyo:

• espesor de 30 mm: tornillo de 17,55 mm;
• espesor de 40 mm: tornillo de 7,55 mm;

Para realizar la fijación, el procedimiento es el siguiente:

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de centrado en los orificios ubicados en el centro de cada costado de la encimera;
2. Introduzca la encimera en el hueco del mueble, céntrela y ejerza una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de apoyo.
3. En las encimeras con perfiles laterales: después de haber colocado la encimera en el mueble, introduzca los 4 ganchos de fijación (cada uno con su perno) en el perímetro inferior de la encimera, enroscándolos con los tornillos largos con punta hasta que el vidrio se adhiera a la superficie de apoyo.

¡Es indispensable que los tornillos de los muelles de centrado permanezcan accesibles! En conformidad con las normas de seguridad, una vez empotrado el aparato, no se deben producir contactos con las piezas eléctricas. Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

La conexión eléctrica de la encimera y la de un horno empotrado deben ser realizadas por separado, tanto por razones de seguridad eléctrica como para facilitar las operaciones de extracción del horno.

Conexión monofásica

La encimera posee un cable de alimentación eléctrica ya conectado y preparado para la conexión monofásica. Realice la conexión de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo yfrequency de la red	Cable electrico	Conexión de los cables
230V 1+N ~50 Hz	N L	½: amarillo/verde;N: los 2 cables azules+juntosL: el marrón+junto al negro

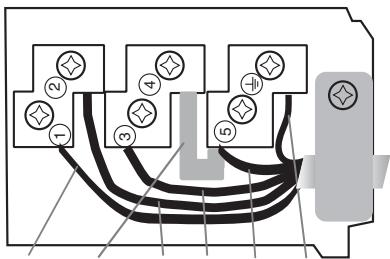

Otros tipos de conexión

Si las características de la instalación eléctrica coinciden con una de las siguientes: Tensión tipo y frecuencia de la red

• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Separe los cables y realice la conexión de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo y freucencia de la red	Cable electrico	Conexión de los cables
400V - 2+N~50 Hz	N L1 L2	:amarillo/verde; N:los 2 cables azules+juntos L1: negro L2:marrón
230V 3~50Hz
400V - 2+2N~1 50 Hz	N1 N2 L1 L2	:amarillo/verde; N1:azul N2:azul L1: negro L2:marrón

Si las características de la instalación eléctrica coinciden con una de las siguientes:

Tensión tipo y frecuencia de la red

• 400V 3 - N ~ 50 Hz

proceda de la siguiente manera:

El cable suministrado con el aparato no se puede usar para este tipo de instalación.

1. Utilice un cable de alimentación apropiado, tipo H05RR-F o de valor superior y de dimensiones adecuadas (sección del cable: 25 mm²).
2. Utilizando un destornillador, haga palanca en las lengüetas de la tapa del tablero de bornes y ábrala (ver la Imagen Tablero de bornes).
3. Destornille el tornillo de la mordaza de terminal de cable y los tornillos de los bornes correspondientes al tipo de conexión necesaria y coloque los puentes de conexión de acuerdo con la tabla y los dibujos que se muestran a continuación.
4. Coloque los cables de acuerdo con la tabla y los dibujos que se muestran a continuación y realice la conexión apretando a fondo todos los tornillos de los bornes.

Tensión tipo y freecuencia de la red	Conexiones electricas					Tablero de bornes
400V 3-N ~ 1 50 Hz	1 L1	2 L2	3 L3	4 N	5	Trifásico 400

1. Fije el cable de alimentación en el correspondiente sujetacables y cierre la tapa.

Fase Puente Fase Fase Neutro Tierra

Trifásico 400

Conexión del cable de alimentación eléctrica a la red

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm.

El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión, verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características que se encuentra en el aparato;
• la tensión de alimentación eléctrica esté comprendida bajo el valor de los valores, como:
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles! ¡El cable no debe sufrir pliegues ni compresiones! ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados! ¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas.

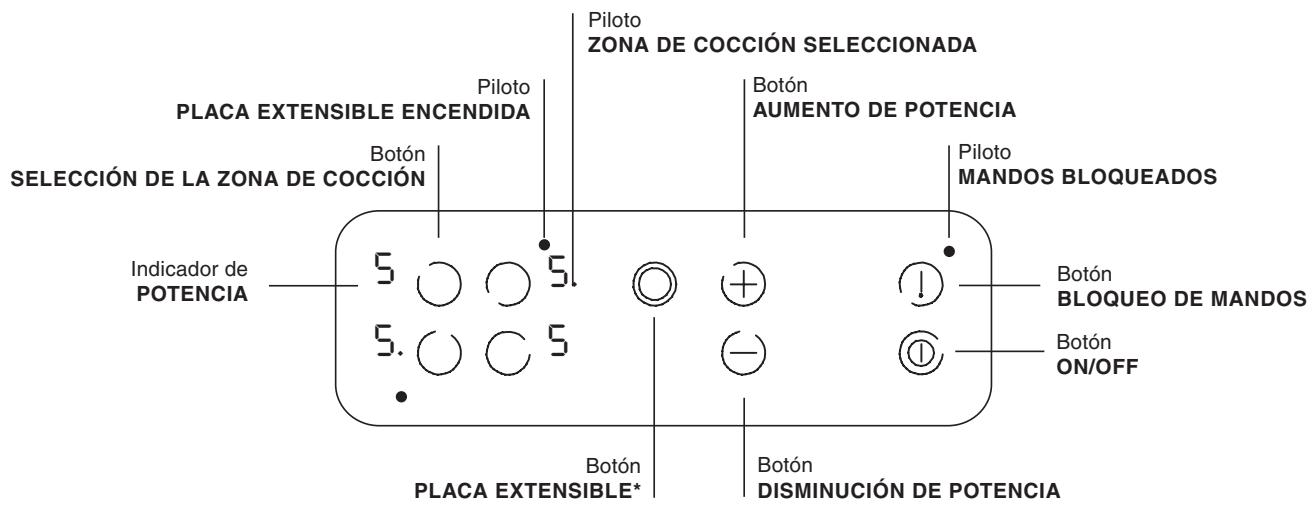

Panel de control

El panel de control se describe a continuación a modo de ejemplo: puede no ser una exacta reproducción del modelo adquirido.

• Botón ON/OFF para encender y apagar el aparato.
• Botón BLOQUEO DE MANDOS para impedir modificaciones fortuitas a las regulaciones de la encimera (ver Puesta en funcionamiento y uso).
• Piloto MANDOS BLOQUEADOS indica que se ha producido el bloqueo de los mandos (ver Puesta en funcionamiento y uso).
• Piloto ZONA DE COCCIÓN SELECCIONADA indica que ha sido seleccionada dicha zona de cocción y, por lo tanto, se pueden realizar las distintas regulaciones.
• Botón SELECCIÓN DE ZONA DE COCCIÓN para seleccionar la zona de cocción deseada.
• Indicador de POTENCIA indica visualmente el nivel de calor alcanzado.
• Botón AUMENTO DE POTENCIA para encender la placa y regular la potencia (ver Puesta en funcionamiento).
• Botón DISMINUCIÓN DE POTENCIA para regular la potencia y apagar la placa (ver Puesta en funcionamiento y uso).
• Botón ENCENDIDO DE LA PLACA TRIPLE para activar la placa triple (ver Puesta en funcionamiento y uso).
• Piloto PLACA EXTENSIBLE ENCENDIDA*: indica el encendido de la placa extensible.

¡La cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de usar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible advertir un olor a goma que antes desaparecerá. ¡Cuando la encimera se conecta a la red de alimentación electrónica, después de algunos segundos se emite una breve señal sonora. Sólo a partir de ese momento es posible encender la encimera.

Encendido de la encimera

El encendido de la encimera se produce manteniendo presionado el botón (D) durante un segundo aproximadamente.

Encendido de las zonas de cocción

Cada zona de cocción se activa aplicando el dispositivo de regulación de potencia compuesto por dos teclas (- y +).

• Presione el botón ⊕ para activar la placa, bajo selección la potencia deseada utilizando los botones ⊖ y ⊕.
• Para seleccionar directamente la potencia máxima, pulse brevemente el botón (−).
• Es posible acelerar los tiempos de calentamiento de una zona de cocción procediendo del siguiente modo:
• regule la potencia de la zona de cocción al máximo (9);
• bajo pulse la tecla : en el display de la potencia aparece "A";
• a partir de ese momento, pueda seleccionar la potencia que se desea alcanzar para la cocción (por ejemplo, 5).

Cuando se alcanza esta temperatura, la función de calentamiento rápido se interrumpe automáticamente y la cocción prosigue normalmente a la potencia 5.

• Presente sólo en algunos modelos

Encendido de las zonas de cocción extensibles*

• Placa doble:
• Presione el botón () para activar la zona de cocción más interna.
• Presione el botón (O) para activar (o desactivar) la segunda zona de cocción.
• Placa triple:
• Presione el botón (O) para activar la zona de cocción intermedia.
• Presione 2 veces el botón © para activar toda la zona de cocción.

Para volver a una zona de calor inferior, pulse nuevamente el botón (⊙).

Apagado de las zonas de cocción

• Presione el botón (—): la potencia de la zona de cocción desciende progresivamente, hasta que se apaga.
• O bien, pulse simultáneamente los botones y ⊕: la potencia vuelve inmediatamente a 0 y la zona de cocción se apaga.

Bloqueo de los mandos

Cuando la encimera está en funcionamiento, es posible bloquear el panel de control para evitar el peligro de modificaciones fortuitas de las regulaciones (niños, operaciones de limpieza, etc.).

Presionando el botón (↓), los mandos se bloquean y el piloto que se encuentra encima del botón se enciende.

Para poder volver a realizar regulaciones (por ej.: interrumpir la cocción), es necesario desbloquear los mandos: presione el botón ① durante algunos instantes, la luz testigo se apagará y el panel de control se desbloqueará.

Apagado de la encimera

Presionando el botón (D), el aparato se apagará. Si los mandos del aparato fueron bloqueados, continuarán estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder encender ahora la encimera, es necesario primero desbloquear los mandos.

Los elementos calentadores

Según el modelo, en la encimera se pueden instalar dos tipos diferentes de elementos calentadores: halógenos y radiantes.

Los halógenos transmiten el calor debido a la irradiación de la lámpara halógena que contienen. Se caracterizan por propiedades muy similares a las típicas del gas: rápida respuesta a los mandos, visualización instantánea de la potencia. Los radiantes están compuestos por múltiples espiras que garantizan la distribución uniforme del calor en el fondo del recipiente, logrando perfectas cocciones con el fuego bajo: estofados, salsas o platos para calentar.

Consejos prácticos para el uso del aparato

Para obtener las mejores prestaciones de la encimera:

• Utilice ollas con fondo plano para asegurar que se adhieran perfectamente a la zona calentadora;

• Utilice ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible.

• Verifique que el fondo de las ollas está siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no solo de las zonas de cocción, sino también de las ollas.
• Evite utilizar las mismas ollas realizadas en los quemadores a gas: la concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, en consecuencia, pierde adherencia.
• No deje nunca una zona de cocción encendida sin olla, ya que su calentamiento, que alcanza rápidamente el nivel máximo, podrá dañar los elementos calentadores.

Niveles de potencia aconsejados para los distintos tipos de cocción:

Potecillas	PlacaILA (1100 -> 1400 W)	Placa mediana (1800 -> 2000 W)	Placa grande (2300 -> 2500 W)
Mini	Chocolate	Calentar	Cocinar a fuego lento
Medio	Salsa	Cocinar a fuego lento	Hervir láquidos
Maxi	Cocinar a fuego lento	Hervir láquidos	Freír / Asar

Dispositivos de seguridad

Indicadores de calor residual

Mientras que la temperatura de las zonas de cocción permanece por encima de 60 °C, aun después del apagado, los indicadores de calor residual, situados cerca de la zona de cocción correspondiente, permanecerán encendidos para prevenir quemaduras.

Inactividad

Si la encimera se enciende pero permanece inutilizada durante 2 minutos aproximadamente, se activará la función de bloqueo de mandos. Si dicha situación continúa durante otros 4 minutos aproximadamente, la encimera se apagará automáticamente.

Sobrecalentamiento

Un uso prolongado de la encimera puede provocar el sobrecalentamiento de los componentes electrónicos.

En estos casos, un dispositivo de protección térmica impone temporalmente una potencia reducida (igual a 3) en las zonas de cocción delanteras hasta que la temperatura haya descendido hasta un nivel aceptable.

Interruptor de seguridad

El aparato posee un interruptor de seguridad que apaga las zonas de cocción automáticamente cuando se alcanza un tiempo límite de uso a un determinado nivel de potencia. Durante la interrupción de seguridad, el display indica "0". Ejemplo: la placa posterior derecha se ha fijado en 5, mientras que la placa delantera izquierda en 2. La posterior derecha se apagará después de 3 horas de funcionamiento, la delantera izquierda después de 10 horas.

Nivel de potencia	Duración limite de funcionacho
1-2	10 horas
3	5 horas
4	4 horas
5-6	3 horas
7-8	2 horas
9	1 hora

Señal sonora

Algunas anomalías, como:

• un objeto (olla, cubierto, etc.) dejado sobre el área de mandos durante más de 10 segundos
• un derrame sobre el área de mandos,
• la presión sobre un botón ejercida por demasiado tiempo, puede provocar la emisión de una señal sonora. Para interrumpirla, elimine la causa del mal funcionamiento. En estas situaciones, los mandos se bloquean automáticamente: para desbloquearlos, presione el botón (1), las selecciones anteriores se mantendrán inalteradas. Si no se elimina la causa de la anomalía, la señal sonora persiste y la encimera se apagará.

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

CE Este aparato es conforme con las siguientes Normas Comunitarias:

-73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones

• 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones
• 93/68/CEE del 22/07/93 y sucesivas modificaciones.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido, porque es muy peligroso si está expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. No utilice la encimera como superficie de apoyo ni como tabla de cocina.
• La encimera de vitrocerámica es resistente a los choques mecánicos, no obstante, se puede rajar (o eventualmente quebrarse) si es golpeada con un objeto con punta, como por ejemplo un utensilio. Si esto sucediera, desconecte inmediatamente el aparato de la red de alimentación eléctrica y llame al Servicio de Asistencia Técnica.
• Si la superficie de la encimera está agrietada, apague el aparato para evitar sacudidas eléctricas.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con las partes calientes de la encimera.
• No olvide que la temperatura de las zonas de cocción permanece bastante elevada durante treinta minutos, como mínimo, después de que se

hayan apagado. El calor residual también está señalado por un indicador (ver Puesta en funcionamiento y uso).

• Mantenga cualquier objeto que se pueda fundir a una debida distancia de la encimera, por ejemplo, objetos de plástico, de aluminio o productos con un elevado contenido de azúcar. Tenga particular cuidado con los embalajes y películas de plástico o aluminio: si se dejan sobre las superficies todavía calientes o tibias pueden causar un grave daño a la encimera.
• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean golpeados accidentalmente.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma forma que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encontrará en todos los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Interrumpir el suministro de corriente eléctrica.

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato.

Evite el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, que pueden rayar irremediablemente la superficie. No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. - Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola después con un papel absorbente para cocina. - Si la encimera está particularmente sucia, frótela con un producto específico para la limpieza de las superficies de vitrocerámica, enjuáguela y séquela. - Para eliminar las acumulaciones de suciedad más persistentes, utilice una rasqueta especial. Intervenga lo antes posible, sin esperar a que el aparato se enfríe, para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable especial para encimeras de vitrocerámica, empapada en agua y jabón. - Si sobre la encimera se hubieran fundido accidentalmente objetos o materiales como plástico o azúcar, elimínelos inmediatamente con la rasqueta, mientras la superficie esté todavía caliente. - Una vez limpia, la encimera se puede tratar con un producto especial para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de derrames durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío. - Recuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían incrustarse durante la siguiente cocción.

Estructura de acero inoxidable (sólo en los modelos con marco).

El acero inoxidable puede mancharse por la acción de agua muy calcárea dejada por un periodo de tiempo prolongado en contacto con el mismo o debido a productos para la limpieza con contenido de fósforo.

Se aconseja enjuagar abundantemente y secar con cuidado después de la limpieza de la encimera. Si se derramara agua, séquela rápidamente y con cuidado.

Algunas encimeras poseen un marco de aluminio que se asemeja al acero inoxidable. No utilice productos de limpieza y desengrase no adecuados para el aluminio.

Desmontar la encimera

Cuando sea necesario, se puede desmontar la encimera:

1. Quite los tornillos que fijan los muelles de centrado en los costados;
2. Afloje los tornillos de los ganchos de fijación en las esquinas;
3. Extraiga la encimera del mueble.

Se recomienda no acceder a los mecanismos internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.

Descripción técnica de los modelos

En estas tablas se encuentran, modelo por modelo, los valores de absorción energética, el tipo de elemento calentador (halógeno o radiante) y el diámetro de cada zona de cocción.

ENCIMERAS	TK 64 SD TK 64 SD IX TK 64 SD BI		TK 64 CL TK 64 S TK 64 S IX		TK 63 T TK 63 T BI
Zonas de coc>*</span>	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)	Potencia (en W)	Diámetro (en mm)
Posterior izquierda	RD 2300/-1000	210	R 2300	210
Delantera izquierda	R 1200	145	R 1200	145
Posterior derecha	R 1200	145	R 1200	145	R 600	120
Delantera derecha	R 1800	180	R 1800	180	R 1800	180
Izquierda					RT 1050/1950/2700	250
Potencia total	6500		6500		5100
	R = radiante individual; RD = radiante doble; RT = radiante triple

Índice

Instalación, 46-48

Posicionamiento

Conexión eléctrica

Dispositivos de seguridad

• Utilice paneles con fondo plano para asegurar una perfecta adherencia a la zona de calentamiento.

Indicadores de calor residual.

Mientras la temperatura de las zonas de cocción permanezca por encima de 60°C, incluso antes de apagarlas, los indicadores de calor residual situados cerca de la zona de cocción relativa permanecen encendidos para advertir del riesgo de quemaduras.

Inactividad

Calentamiento excesivo
