MANUALE UTENTE TK 64 SD BI INDESIT

Collegamento elettrico

Descrizione dell'apparecchio, 5

Pannello di controllo

Avvio eutilizzato,6-8

Accensione del piano cottura

Accensione delle zone di cottura

Accensione delle zone di cottura estensibili

Spegnimento delle zone di cottura

Blocco dei comandi

Spegnimento del piano cottura

Gli elementi riscaldanti

Consigli pratici per l'uso dell'apparecchio

Dispositivi di sicurezza

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

TK 64 CL

TK 64 S IX

TK 64 S

TK 64 SD IX

TK 64 SD BI

TK 64 SD

TK 63 T

TK 63 T BI

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 11

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averventi.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizioneamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo Queste istruzioni e da personale professionalmente qualificato. Una errata installazione cui po causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra un forn, quello deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglie: all'occurrezza frapporre un elemento

di separazione a tenuta stamina fra i due appearecchi;

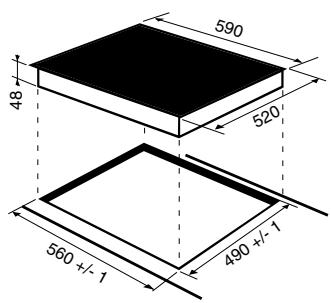

• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve ave le seguenti dimensioni:

Sopra un mobile vuoto o un cassetto

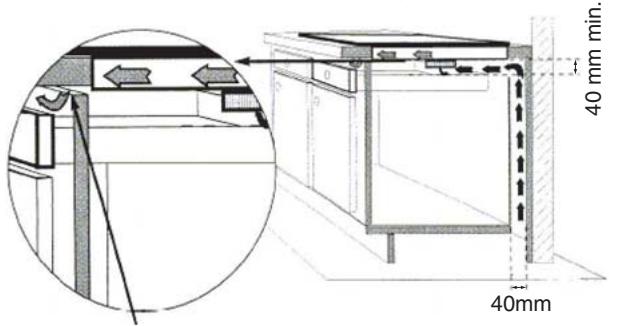

É nécessaria una intercapedine di almeno 40 mm o una aperture di 5 mm sulla larghezza del mobile.

Apertura di almeno 5 mm sull'intera larghezza del piano.

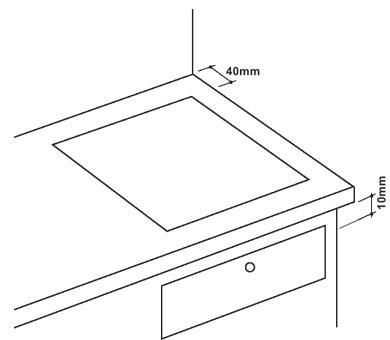

• a una distanza minima di 40 mm dalla parete retrostante e di 600 mm da qualsiasi altra superficie verticalie;
• in modo da dismantenere una distanza minima di 10 mm fra il vano per l'incasso e il mobile sottostante.

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

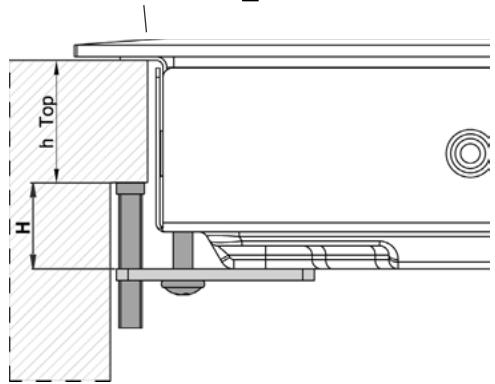

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30 mm: vite 17,55 mm;
spessore di 40~mm vite 7,55 mm.

Per il fissaggio agire come segue:

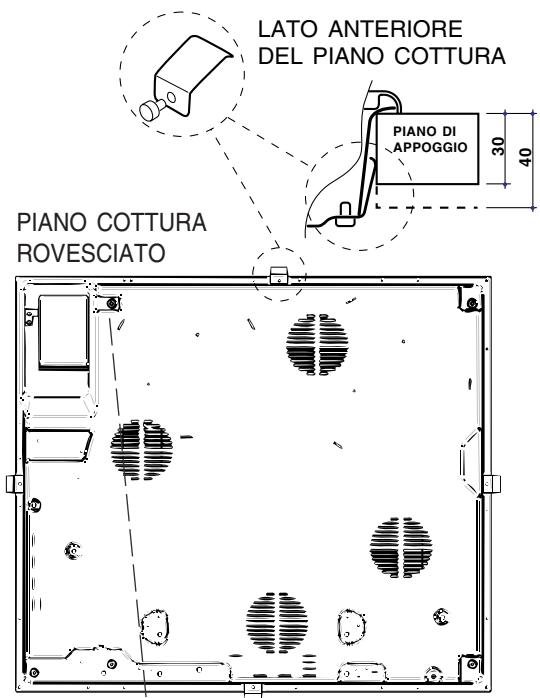

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, inseire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

!È indispensableabile che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separatamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisporto per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
230V 1+N ~ 50 Hz	N L	giallo/verde; N: i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete
- 400V - 2+N ~ 50 Hz
- 230V 3 ~ 50 Hz
- 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo elettrico	Collegamento fili
400V - 2+N ~ 50 Hz	N L1 L2	giallo/verde; N: i 2 fili blu insieme L1: nero L2: marrone
230V 3 ~ 50Hz
400V - 2+2N ~ 50 Hz	N L1 L2	giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V 3 - N ~ 50 Hz

procedere come segue:

! L'eventuale cavo in dotazione non è utilizzabile per quosti tipi di installmente.

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.
4. Posizionare i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

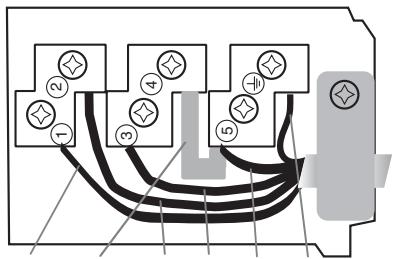

Tensione tipo e Frequenza rete	Collegamenti elettrici					Morsettiera
400V 3-N ~ 50 Hz	1 L1	2 L2	3 L3	4 N	5	Trifase 400

1. Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Fase Cavallotto Fase Fase Neutro Terra

Trifase 400

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allcamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetto caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sua compresa nei valori della targhettoe caratteristiche;
• la presa siaCompatible con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installment, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta riproduzione del modello acquistato.

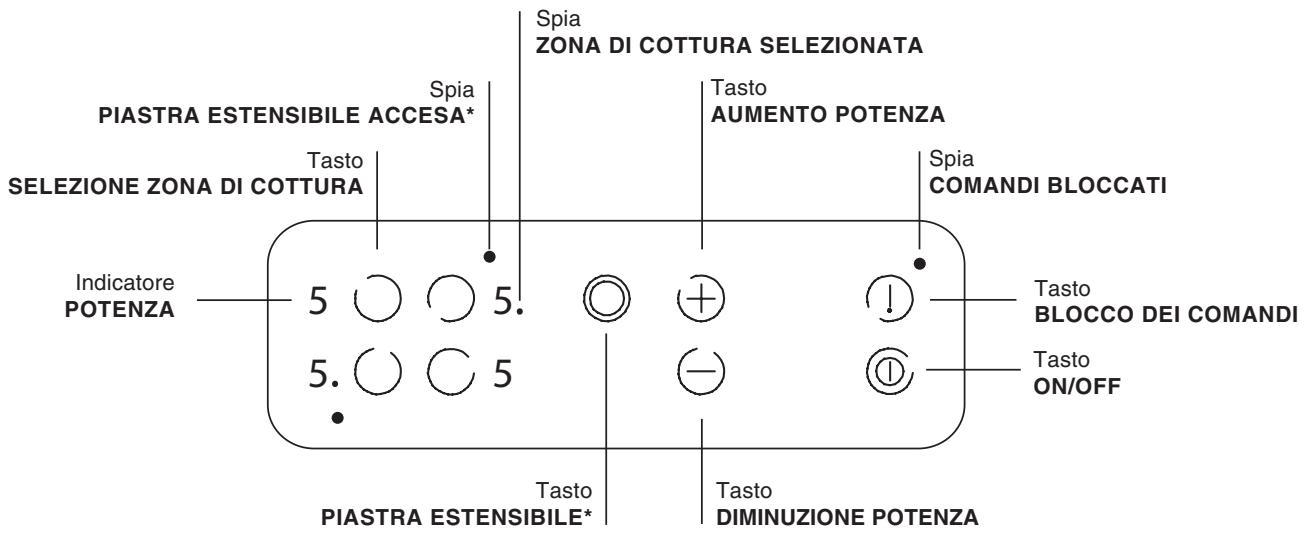

• Tasto ON/OFF per accendere e spegnere l'apparecchio.
• Tasto BLOCCO DEI COMANDI per impedire modifichefortuitealle regolazioni del piano cottura (vediAvvioeutilizzato).
• Spia COMANDI BLOCCATI segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzato).
• Spia ZONA DI COTTURA SELECTIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni

• Tasto SELECTIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata

• Indicatore POTENZA segnala visipamente il livello di calore raggiunto.

• Tasto AUMENTO POTENZA per accendere la piatra e regolare la potenza (vedi Avvio e utilizzato).
• Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piatra (vedi Avvio e utilizzato).
• Tasto PIASTRASTENSIBILE* per attivare la piastra estensibile (vedi Avvio e utilizzato).
• Spia PIASTRA ESTENSIBLE ACCESA*: segnala l'accensione della piastra estensibile.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a quello punto è possibile accendere il piano cottura.

Accensione del piano cottura

L'accensione del piano cottura avviene tenerdo premuto il tasting ① per circa un secondo.

Accensione delle zone di cottura

Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (-e +) .

• Premere il tasting per attivare la piastra, poi impostare la potenza desiderata agendo sui tasting e .
• Per impostare direttamente la potenza massima, premere brevamente il tasting.

• É possible accelerare i tempi di riscaldamento di una zona di cottura procedendo in quello modo:

• regolare la potenza della zona di cottura al massimo (9);

• quindi premere il tasting: sul display della potenza appeare "A";
• a questo punto, impostare la potenza che si desidera raggiungere per la cottura (ad esempio, 5).

Quando viene raggiunta esta temperatura, la funzione di riscaldamento rapido si interrompe automaticamente e la cottura prosegue normalmente alla potenza 5.

Accensione delle zone di cottura estensibili*

Piastra doppia:

1. Premere il tasto per attivare la zona di cottura più interna.

2. Premere il tastingo per attivare (o disattivare) la seconda zona di cottura.

3. Piastra tripla:

4. Premere il tasting © per attivare la zona di cottura intermedia.

5. Premere 2 volte il tasto © per attivare tutte la zona di cottura.

! Per tornare ad una zona di cottura di grandezza inferiore, premere nuovamente il tasto

Spegnimento delle zone di cottura

• Premere il tasting: la potenza della zona di cottura scende progressivement, fino allo spegnimento.
• Oppure premere contemporaneamente i tasti () e () : la potenza torna immediatamente a 0 e la zona di cottura si spegne.

Blocco dei comandi

Quando il piano cottura è in funzione, è possible bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasting ① i comandi si bloccano e la spia che si trova sopra al tasting si accende.

Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto ① per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasting ① l'apparecchio si spegne. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccatianche后再 aver riacceso il piano di cottura.Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Gli elementi riscaldanti

Sul piano cottura, a seconda dei modelli, sono essere installati elementi riscaldanti di due tipi: alogeni e radianti.

Gli alogeni trasmettono il caloretramite l'irradiazione della lampada alogena che contengono.

Si caratterizzato per le proprietà che ricordano quale tipiche del gas: rapida risposta ai comandi, visualizzazione istantanea della potenza.

I radianti sono composti da una moltiplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipientte, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare.

Consigli pratici per l'uso dell'apparecchio

Per ottenere le migliorari prestazioni dal piano di cottura:

• adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

• Adoperare pentole di diametro sufficiente a coprir配套ttamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sua alle zone di cottura che alle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui

bruciatori a gas più deformare il fondo della pentola, che perde aderenza.

non lasciare mai una zona di cottura accesa alla sensa pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

Livelli di potenza consigliati per i vari tipi di cottura:

Potenze	Piastra piccola (1100 -> 1400 W)	Piastra media (1800 -> 2000 W)	Piastra grande (2300 -> 2500 W)
Mini	Cioccolato	Riscaldare	Cuocere a fuoco lento
Medio	Salsa	Cuocere a fuoco lento	Bollire liquidi
Maxi	Cuocere a fuoco lento	Bollire liquidi	Friggere /Grigliare

Dispositivi di sicurezza

Indicatori di calore residuo

Finché la temperatura delle zone di cottura rimane superiore a 60^ ,anche dello arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenir il rischio di usioni.

Inattività

Se il piano viene accesso ma resta inutilizzato per circa 2 minuti, viene attivata la funzione di blocco comandi. Se la stessa situazione permane per altri 4 minuti circa, il piano si spegne automaticamente.

Surriscaldamento

Un uso prolongato del piano di cottura può provocare il surriscaldamento dei componenti elettronici.

In questi casi un dispositivo di protezione termica impone temporaneamente una potenza ridotta (para a 3) sulle zone di cottura anteriors finché la temperatura non sare scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interruttori di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, perché la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 3 ore di funzionamento, la anteriore sinistra dopo 10 ore.

Livello di potenza	Tempo limite di funzionamento
1-2	10 ore
3	5 ore
4	4 ore
5-6	3 ore
7-8	2 ore
9	1 ore

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.)izzato per oltre 10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasting, possono provocare l'émissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasting, le impostazioni vengono mantenate. Se la causa dell'anomalia noniene rimossa, il segnale acustico persistsiste e il piano si spegne.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni
• 89/336/CEE del 03/05/89 (Compatibility
  Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Non utilizzato il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistenteagli urti meccanici,tuttavia più incrinarsi (o eventually frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.
• Se la superficie del piano è incrinata, spagnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperature delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalatoanche da un indicatore (vedi Avvio e utilizzato).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato

contenuto di zuccherio. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se diminiciati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentally.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.
! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
- Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
- Per rimuovere gli accumuli di sporco più consistenti serviri di un apposto raschietto. Intervire non appena possibile,enza attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si sono ottenere usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
- In caso sul piano cottura si fossoro accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.
- Una volta pulito, il piano più essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
- Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato a contatto dello stesso oppure a causa di prodotti per la pulizia contenti fosforo. Si consiglia di sciacquare abbondamente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento riscaldante (alogeno o radiante) e il diametro di ciascuna zona di cottura.

PIANI COTTURA	TK 64 SD TK 64 SD IX TK 64 SD BI		TK 64 CL TK 64 S TK 64 S IX		TK 63 T TK 63 T BI
Zone di cottura	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)	Potenza (in W)	Diametro (in mm)
Posteriore sx	RD 2300-1000	210	R 2300	210
Anteriore sx	R 1200	145	R 1200	145
Posteriore dx	R 1200	145	R 1200	145	R 600	120
Anteriore dx	R 1800	180	R 1800	180	R 1800	180
Sinistra					RT 1050/1950/2700	250
Potenza totale	6500		6500		5100
R = radiante singolo, RD = radiante doppio RT = radiante triplo

Italiano, 1

English,12

Français, 23

Espanol, 34

Portugués, 45

Nederland56

Contents

Installation, 13-15

Positioning
