Tipo de producto	Reproductor de DVD
Marca	AEG
Modelo	DVD 4504
Dimensiones (Ancho x Alto x Fondo)	aprox. 430 x 40 x 250 mm
Peso	aprox. 2 kg
Alimentación eléctrica	230 V, 50 Hz
Consumo de energía	aprox. 15 W (funcionamiento), < 1 W (en espera)
Formatos de reproducción	DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG
Funciones	Reproducción DivX, Zoom, Repetición, Reproducción programada
Conexiones	HDMI, SCART, Video compuesto (RCA), Audio (RCA), Salida digital coaxial
Mando a distancia	Sí, incluido
Limpieza	Limpiar la carcasa con un paño suave y seco; no usar líquidos
Seguridad	Desconectar el enchufe durante tormentas; usar el dispositivo solo en habitaciones secas
Reparación	Reparaciones solo por personal técnico autorizado
Contenido del paquete	Reproductor de DVD, Mando a distancia, Cable de alimentación, Manual de instrucciones

Preguntas frecuentes - DVD 4504 AEG

¿Cómo conecto el AEG DVD 4504 al televisor?

Conecte el dispositivo al televisor mediante un cable HDMI o SCART. Apague ambos dispositivos antes de conectar los cables.

¿Por qué el reproductor de DVD no muestra imagen?

Verifique que el televisor esté configurado en la entrada correcta (por ejemplo, HDMI 1). Asegúrese de que el cable esté bien conectado y que el disco esté limpio.

¿Puedo reproducir CD en el reproductor de DVD?

Sí, el AEG DVD 4504 puede reproducir CD de audio, MP3 y discos JPEG.

¿Cómo limpio el lente del reproductor de DVD?

Use un kit de limpieza para lentes de DVD. Nunca abra la carcasa para limpiar el lente usted mismo.

¿Qué significa el mensaje de error 'NO DISC'?

El dispositivo no detecta ningún disco. Inserte un disco limpio y correctamente colocado. Si el problema persiste, pruebe con otro disco.

¿Puedo controlar el reproductor de DVD con un mando universal?

Sí, el AEG DVD 4504 es compatible con la mayoría de los mandos universales. El código suele ser 1234 o 0563 (según la marca).

¿Cómo restablezco el reproductor de DVD a los ajustes de fábrica?

Apague el dispositivo, mantenga presionado el botón STOP en el dispositivo y enciéndalo de nuevo. Mantenga presionado el botón hasta que aparezca 'RESET'.

¿Por qué salta el DVD durante la reproducción?

Causas posibles: rayones en el disco, lente sucia o vibraciones. Limpie el disco y coloque el reproductor sobre una superficie estable.

¿El reproductor admite archivos DivX?

Sí, el AEG DVD 4504 admite la reproducción de DivX. Tenga en cuenta que los archivos protegidos pueden no reproducirse.

¿Dónde encuentro piezas de repuesto como el mando a distancia?

Puede obtener piezas de repuesto a través del servicio de atención al cliente de AEG o en distribuidores autorizados. Indique el número de modelo DVD 4504.

MANUAL DE USUARIO DVD 4504 AEG

Instrucciones de servicio Página 68

Vista de conjunto Elementos de mando Página 72-73

Garantia

Página

Obsah

Návod k použití

19) POWER ON/OFF-Schalter

20) SCREEN-Schalter

16:9-Anzeige

4:3-Anzeige

21) COLOUR-Bedienelement

19) POWER ON/OFF switch

20) SCREEN switch

16:9 Wide-screen

4:3 Pan screen

21) COLOUR control

INDICACIONES DE SEGURIDAD

ESPAÑOL

AVISO: PARA REDUCIR EL PELIGRO DE CHOQUE ELECTRICO NO ABRA LA TAPADERA NI LA PARTE TRASERA DEL APARATO. EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PODRIA REPARAR POR SU CUENTA. REPARACIONES SE DEBEN HACER POR UN TÉCNICO CUALIFICADO.

El rayo que termina en una fl echa indicado en el triángulo equilátero está destinado a advertir sobre una tensión peligrosa y no aislada en el interior del aparato que es sufi cientemente alta para representar un peligro de choque eléctrico al usuario.

El signo de exclamación en el triángulo equilátero está destinado a llamar la atención del usuario sobre la presencia de importantes instrucciones de mando y advertencias para la conservación del aparato. Esta información se podrá encontrar en la documentación suministrada con el aparato.

AVISO: PARA REDUCIR EL PELIGRO DE CHOQUE ELECTRICO E INCENDIOS SE TIENE QUE PROTEGER EL APARATO DE LLUVIA Y HUMEDAD.

CUIDADO: PARA EVITAR INCENDIOS Y CHOQUE ELECTRICO SE RUEGA INTRODUCIR FIJAMENTE EL JACK ANCHO DE LA CLAVIJA EN LA RANURA ANCHA DE LA CAJA DE ENCHUFE. AL CAMBIAR ERRÓNEAMENTE LAS PILAS EXISTE PELIGRO DE EXPLOSION. SOLO RECAMBIAR CON EL MISMO TIPO DE PILAS O EQUIVALENTES.

Indicaciones para la ubicación

• No utilice el aparato en sitios extremamente calientes, fríos, polvorosos o húmedos.
  • Coloque el aparato sobre una superfi cie llana y lisa.
• No impida la circulación de aire alrededor del aparato. No coloque el aparato en sitios mal ventilados, no cubra el aparato con un paño o no lo coloque sobre la moqueta.

Indicaciones de seguridad

• Al conectar o desconectar el cable de la red siempre coja el cable por la clavija y no tirando del cable. Esto podría estropear el cable de la red y originar un punto de peligro.
• Si no se va a utilizar el cable durante un tiempo, se ruega retirar el cable de la red de la corriente.

Indicaciones sobre formación de condensado

- Si se utiliza el aparato en un sitio caluroso y húmedo, se podrían formar gotitas de condensado en el interior. En caso de haberse formado condensado, el aparato funciona mal. Por ello, se recomienda no utilizar el aparato de 1 a 2 horas, hasta que se haya calentado el sitio. Para conectar de nuevo el aparato, espere hasta que se haya secado.

Placa de tipo

- La placa indicadora de tipo del aparato se encuentra en la parte inferior del aparato.

AVISO

- Al haber interferencias retire el cable de la red de la corriente de la red y deje supervisar el aparato por un técnico cualifi cado.

Copyright

Según la ley está prohibido, sin tener autorización del autor, transferir, copiar, presentar, transmitir por un cable de red, presentar públicamente o alquilar material que tenga protección de propiedad.

Aprovechamiento de los patentes estadounidenses 4 631 603; 4 577 216; 4 819 098 y 4 907 093 – solamente para fines limitados de reproducción.

Los DVDs disponen de una protección anticopia. Posibles copias de estos discos están distorsionados.

Este producto contiene la tecnología de protección anticopia de la compañía Macrovision Corporation y otros propietarios de derecho, que están protegidos por patentes estadounidenses y otros derechos de autor. La utilización de esta tecnología de protección anticopia tiene que ser autorizada por Macrovision Corporation. En caso de que no exista otro permiso por parte de Macrovision Corporation, esta tecnología solamente está permitida para el uso doméstico o motivos similares. Ingeniería reversa y desensamblamiento están prohibidos.

CONTENIDO

INDICACIONES DE SEGURIDAD ... 68

CONTENIDO 69

FORMATOS DE DISCO...... 70

ACCESORIOS.... 71

MANDO A DISTANCIA.... 71

ELEMENTOS DE MANDO .....72-73

ALIMENTACIÓN ELECTRICA ....74-76

Con el adaptador de corriente alterna .....74

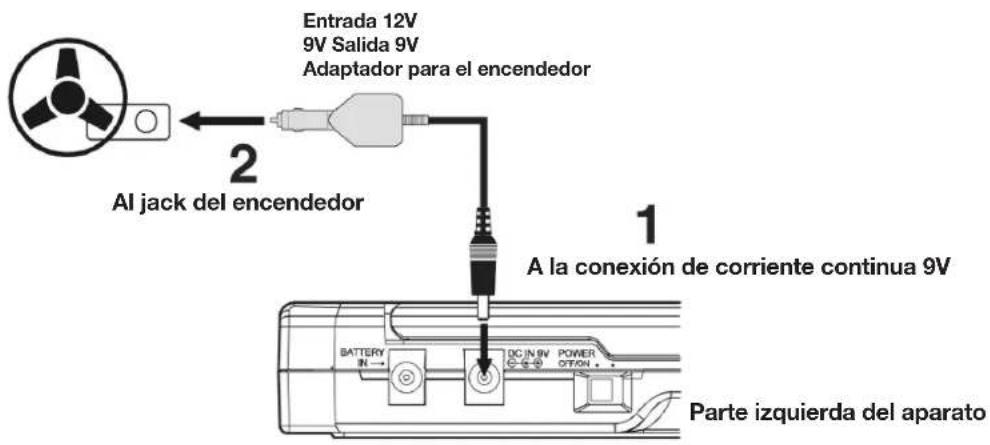

Con el adaptador del encendedor en el automóvil (no suministrado)....74

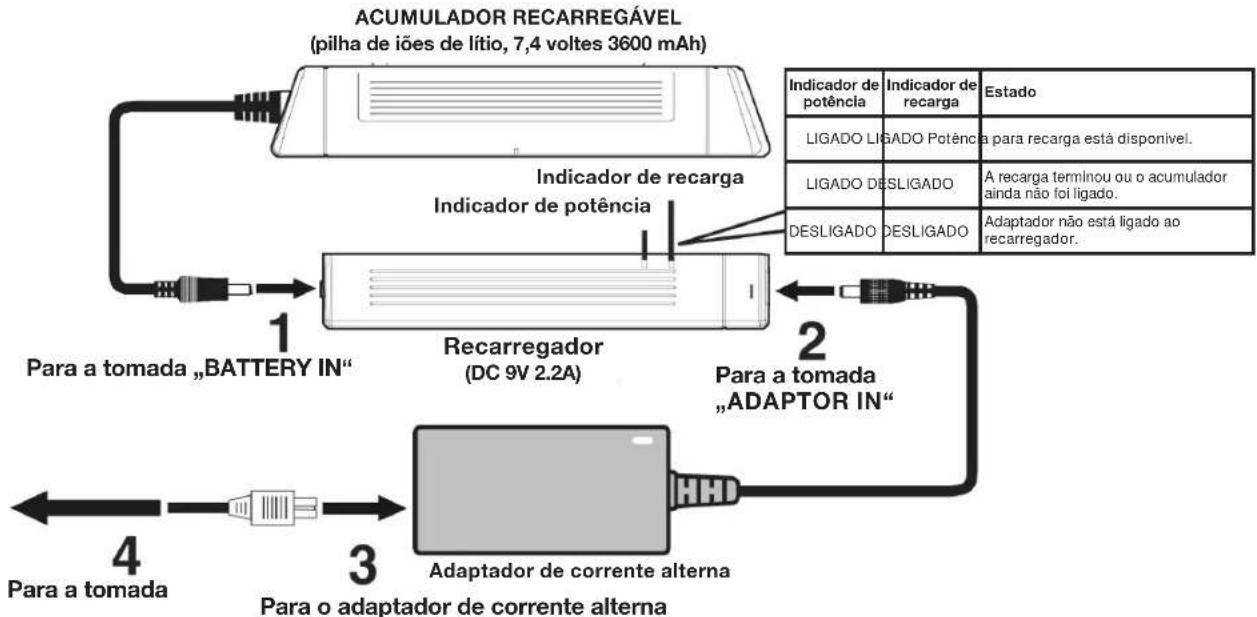

Con el acumulador cargable (no incluido)..... 75-76

Conexión del aparato ....76

CONEXIÓN A OTROS

EQUIPOS....77-79

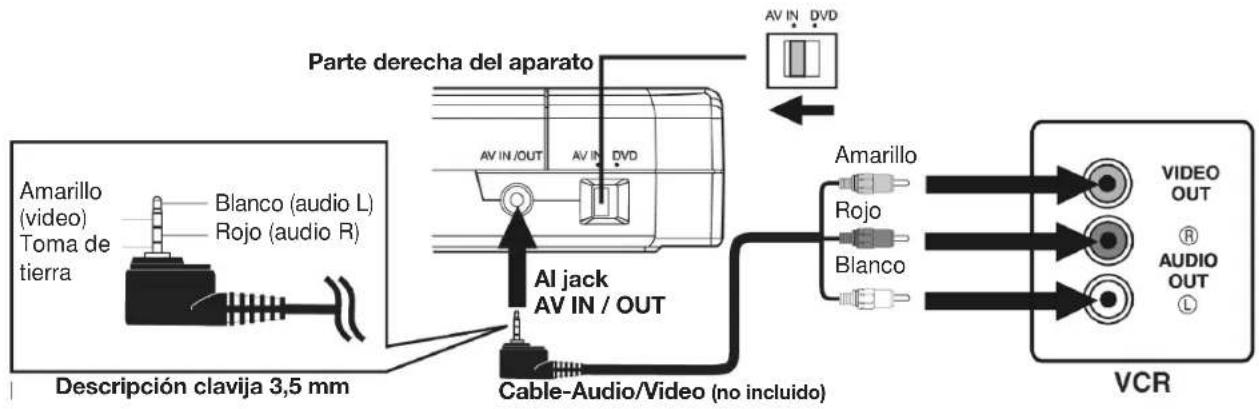

Conexión a una grabadora de video .....77

Conexión a un televisor....77

Conexión a otra fuente....77

Uso de auriculares / receptor auricular .....79

AJUSTE DEL SONIDO 79

REPRODUCCIÓN DE

UN DISCO 80-82

Reproducción de un disco....80

Parada temporal de la reproducción (Standby) ...80

Parada de la reproducción ....80

Saltar a otra pista....80

Avance rápido / retroceso rápido ....81

SKIP (avence/retroceso) CDDVD....81

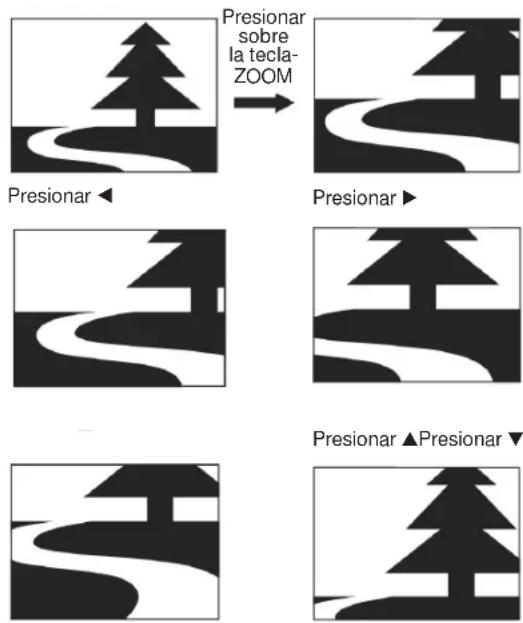

Zoom en una imagen....81

Selección de un ángulo....82

Selección audio....82

Selección de los subtítulos....82

FUNCIONES ESPECIALES......83-85

Función display ....83

Buscar un título determinado....84

Buscar un título determinado/capítulo/pista.....84

Encontrar una hora específi ca....85

Ajuste del ángulo 85

Ajuste audio....85

Ajuste del subtítulo....85

MEMORIA PROGRAMABLE

CD/DVD....86

Memoria programable DVD....86

Memoria programable CD 86

REPRODUCCION REPETIDA ....87-88

Repetición de un título/capítulo (DVD)......87

Repetición de una pista/un disco entero (CD) .....87

Repetición de una sección determinada

(DVD/CD)......88

REPRODUCCION DE MP3

Y ARCHIVOS DE IMAGEN .....89-90

Reproducción de un disco MP3 89

La reproducción de un disco de imagen .....90

Reproducción de un disco de imagen/MP3 .....90

ADAPTACION DE LOS AJUSTES

DE FUNCION 91-94

Ajuste de idioma 91

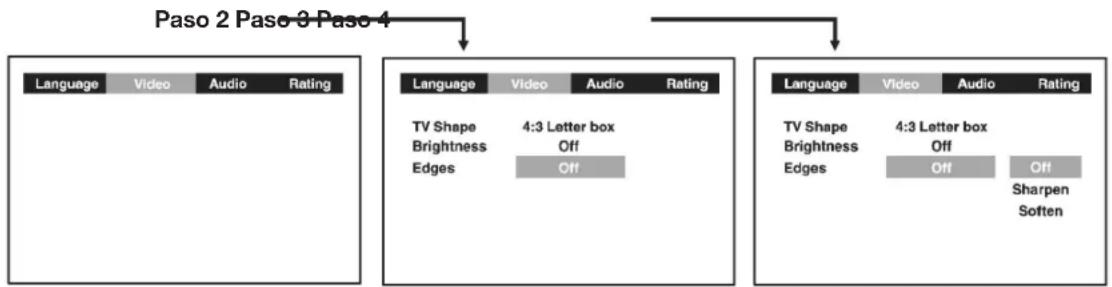

Ajuste de video.... 91-92

Auste de audio 92-93

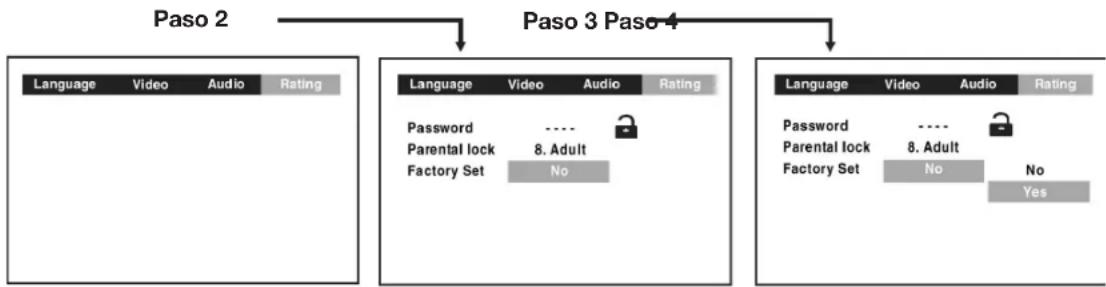

Ajustes originales 93-94

MANTENIMIENTO....95

Limpieza de discos....95

Limpieza del aparato....95

Notas importantes ....95

INDICACIONES PARA LA

REPARACION DE AVERIAS .....95

Instalación del bolso portátil .....97

GARANTÍA 98

Garantía....98

Después de la garantía .....98

FORMATOS DE DISCO

El aparato puede reproducir siguientes discos:

DVD's

[Disco 8cm/12cm]

Audio-CD's

[Disco 8cm/12cm]

CD-R CD-RW

Compatible

Información para la administración de regiones

Este aparato ha sido diseñado y fabricado para corresponder a la información de administración de regiones que está codifi cada en los DVDs. Si el número de región en el DVD no corresponde con el número de región del aparato, no podrá ser reproducido el DVD

El número de región de esta aparato es 2.

Funcionamiento del disco o modos de operación que no están disponibles

Si se muestra el símbolo en la pantalla quiere signifi car que la función intentada o el proceso intentado no están disponibles. Esto aparece, porque el fabricante determina las funciones específi cas. Por ello, hay determinadas funciones que no están disponibles en todos los discos. Para estar seguro, debe leer la información que se suministra con el DVD.

Símbolos que se utilizan en los DVDs.

Situación ejemplar

Notas:

• Este aparato está apropiado para la reproducción de audio bicanal (L/R) así como para la reproducción 5.1CH (Multicanal) MPEG Audio 1 / 2, pero solamente si en la salida DIGITAL AUDIO-OUT se utiliza un jack coaxial. No se soporta la versión 7.1 Canal-MPEG Audio 2.0.
• En la reproducción de CD-G (Gráfi cos) o CD EXTRA-Discos se puede reproducir la parte audio, pero no las representaciones gráfico cas.

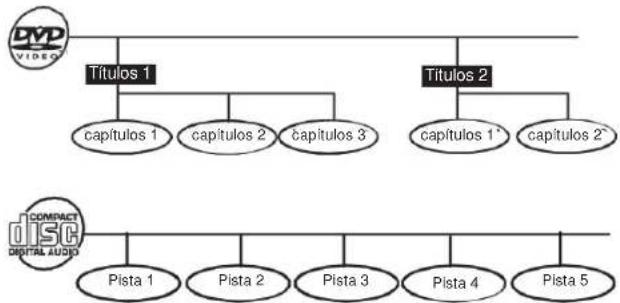

Títulos, capítulos y pistas

• DVDs están divididos en "títulos" y "capítulos". Si el disco contiene más de una película, cada película sera defi nida como un "título" separado. Los "capítulos" son partes de los títulos.
• Audio CDs están divididos en "pistas". Una "pista" es normalmente una canción de un disco compacto audio.

Nota:

- Los títulos, capítulos y pistas se especifici can con números. En la mayoría de los discos están grabado estos números, pero no en todos.

Notas para discos que no se puedan reproducir

DVDs que hayan sido comprados fuera de la región del aparato o que hayan sido fabricados para fines de negocio, probablemente no se puedan reproducir.

ACCESORIOS

Se ruega comprobar los accesorios y identifi carlos

□ Mando a distancia con pila ....x1
□ Adaptador de corriente alterna ....x1
□ Cable de la red para corriente alterna....x1
□ Receptor auricular ....x1
□ Adaptador para el encendedor ....x1
□ Juego de acumuladores recargables....x1
□ Cargador de acumuladores....x1

MANDO A DISTANCIA

El uso del mando a distancia

• Oriente el mando a distancia al sensor que se encuentra en el aparato.
• En caso de haber una fuerte iluminación el sensor infrarrojo no funciona bien. El funcionamiento no es fiable.
• El funcionamiento es óptimo en una distancia de 5 metros.

Antes del uso del mando a distancia retire la lámina de PVC.

CAMBIO DE LA PILA DEL MANDO A DISTANCIA

1. Abra la cámara para pilas. 2. Introduzca una pila del tipo CR2025 (3V).

Si la pila se atenua, se reduce poco a poco la distancia de funcionamiento del mando a distancia y se tiene que reemplazar la pila.

NOTA:

• Si el mando a distancia no se utiliza durante un tiempo, se debe retirar la pila, para evitar daños por un derrame de la pila.
• AVISO: No eche las pilas al fuego, podrían explotar o derramarse.

ELEMENTOS DE MANDO

Mando a distancia

1) Tecla-ZOOM

Ampliación rápida en una imagen de un DVD. Tecla-TV MODE

Elija en el modo Stop, si quiere que salga la señal de video. Si se visualiza en la pantalla televisiva "AUTO", signifi ca esto, que la señal de salida depende del DVD (NTSC o PAL). Si se visualiza en la pantalla televisiva "PAL" o "NTSC", signifi ca esto, que la señal de salida se fi ja en PAL o NTSC.

2) ■ Tecla-Stop

Para la reproducción de un disco.

▶ Tecla-PLAY

Pulsar para continuar con la reproducción de un disco.

II Tecla-PAUSE

Reproducción, parada temporal avance de una imagen individual.

3) I◀◀ Tecla-PREV

Retroceder por títulos, capítulos o pistas.

◀◀ / ▶▶ Teclas-SEARCH

◀◀ SEARCH: Reproducción rápida en retroceso.

▶▶ SEARCH: Reproducción rápida en avance.

5) Teclas numéricas (0 a 9)

Se utilizan para la instalación de programas, para la introducción de una contraseña de bloqueo de los padres. Para la selección directa de un CD/pista-MP3.

6) MEM / Tecla-ANGLE

En el modo Stop introducir el número de un capítulo seleccionado o de una pista seleccionada. Durante la reproducción de un DVD seleccionar el ángulo de cámara de una presentación, en caso de que hayan sido grabadas escenas con diferentes ángulos de visibilidad en el DVD.

7) Tecla REPEAT A-B

Para la reproducción de un sitio A hasta un sitio B en un DVD o CD.

8) Tecla-MENU

Para abrir y cerrar menús DVDs.

9) ▶▶▶I Tecla-NEXT

Avanzar por títulos, capítulos o pistas de un disco.

10) Teclas de fl echa(▼,▲,◀,▶)

Para marcar la selección de una indicación de menú y ajustar ajustes determinados.

Tecla-ENTER

Para determinar la selección de una indicación de menú.

11) Tecla-AUDIO

Para seleccionar las pistas de sonido-Audio que han sido programadas en un DVD o para seleccionar el modo de salida audio en un disco compacto audio.

12) Tecla-SUBTITLE/RETURN

Para seleccionar un idioma de subtítulo que esté disponible en el DVD. Regreso al funcionamiento normal después del uso del menú-SETUP de un DVD.

13) Tecla-GOTO

Salto directo a un sitio determinado del DVD.

14) Tecla-DISPLAY

Cambiar la información de estado del disco en la pantalla..

15) Tecla-VIRTUAL

Para activar el amplio sonido envolvente virtual de sólo dos altavoces.

16) Tecla SETUP-/REPEAT DISC

En el modo Stop para abrir y cerrar el menú-Setup del aparato. Repetir el capítulo o el título de un DVD. Repetir una pista individual o un disco compacto completo.

ELEMENTOS DE MANDO

Aparato

1) Teclas-Cursor >, <

Para marcar selecciones de una determinada indicación de menú y adaptación de ajustes determinados. Tecla-ENTER

Para confi rmación de una indicación de menú.

2) Tecla-BRIGHTNESS

Adaptación de la claridad relativa del color.

3) Jack de salida-S-Video

4) Jack de salida digital

5) Conmutador-DVD / AV IN

Conmutación al funcionamiento-AV IN. Conmutación al funcionamiento-DVD.

6) Jacks AV IN / OUT

7) Adaptador para auriculares

8) Ajuste-VOLUME

Ajuste del volumen.

9) Tecla-ZOOM

Ampliación rápida en una imagen de un DVD. Tecla-AUDIO

Selección de una pista de audio que esté programada en un DVD o selección de un modo de salida audio en un disco compacto audio.

Tecla-MENU

Para abrir y cerrar menús DVDs. I ♦Recla-PREV

Presionar la tecla PREV I◀◀ para regresar al capítulo/pista anterior. Presionar y mantener pulsada la tecla PREV I◀◀, para iniciar la exploración rápida. Hay cuatro velocidades disponibles.

▶▶I Tecla-NEXT

Presionar la tecla NEXT ▶▶1, para avanzar por capítulos/pistas. Presionar y mantener pulsada la tecla NEXT ▶▶1, para iniciar la exploración rápida. Hay cuatro velocidades disponibles.

Tecla-II PAUSE/SETUP

Presione la tecla PAUSE/PLAYBACK. Cada vez que pulse la tecla PAUSE la imagen continuará un marco hacia adelante. Presione la tecla PLAY▶ para continuar con la reproducción. En el modo Stop para abrir y cerrar el menú-SETUP del aparato.

10) Indicación del estado débil de pila

11) Indicación POWER ON

Si la tecla POWER ON/OFF se conmuta a ON, se encenderá la lámpara.

12) Sensor

Recibe la señal de control del mando a distancia.

13) ▶ Tecla-PLAY

Para iniciar y continuar con la reproducción de un disco.

14) ■ Tecla-STOP

Para la reproducción de un disco.

15) Tecla OPEN

Para abrir la bandeja portadiscos.

16) Bandeja portadiscos

La bandeja portadiscos se cierra empujándola.

17) Jack para la conexión de acumuladores.

18) Jack para corriente continua 9V IN

19) Interruptor-POWER ON/OFF

20) Interruptor-SCREEN

Pantalla 16:9

Pantalla 4:3

21) Elemento de mando-COLOUR

Ajuste de la intensidad de color.

ALIMENTACION ELECTRICA

A. Con el adaptador de corriente alterna

El adaptador de corriente alterna funciona en caso de corriente alterna de 100V y 240V pero

• En Europa el cable de la red (suministrado) solamente se puede conectar a una fuente de corriente de 230-240V corriente alterna.
• Al conectar una fuente de corriente alterna fuera de Europa se tiene que utilizar un adaptador de clavija dependiendo de la caja de enchufe.

Cuidado!

• El cable de la red suministrado y el adaptador de corriente alterna solamente están destinados para este aparato. No utilizar para otros aparatos.
• Si el aparato no se utilizará durante un tiempo, se tiene que retirar el cable de la red de la caja de enchufe.

B. Con el adaptador para el encendedor en el vehículo

El adaptador del encendedor 9V se utiliza para vehículos que tienen un abastecimiento de corriente-12V con toma de tierra negativa.

Medidas de precaución:

• Este aparato solamente se puede utilizar con el adaptador original del vehículo, otro adaptador podría estropear el aparato.
• El adaptador original del vehículo solamente se puede utilizar para este aparato. No utilizar para otros aparatos.
• Al conducir está prohibido manipular el aparato o ver videos.
• Asegúrese que el aparato está bien fi jado y que en caso de un accidente no pueda caerse en el vehículo.
• Si el encendedor está sucio, la conexión se calienta por la conducción falsa. Asegúrese que el adaptador solamente se introduce en una conexión de encendedor limpia.
• Después del uso retire el adaptador-9V del aparato y del jack del encendedor.

ALIMENTACION ELECTRICA

C. Con el acumulador recargable

• Antes del primer uso cargar el acumulador.
• El acumulador recargable se debe utilizar para el uso portátil del aparato y también para ver videos al aire libre.
  ■ Cargar el acumulador
  Retire el acumulador recargable del aparato (en caso de que ahora sea utilizado).

Cuidado:

• El cordón de alimentación original y el adaptador de corriente alterna solamente se pueden utilizar con este aparato. Se ruega no utilizar con otro aparato.
• Si el aparato no se utilizará durante un tiempo, se tiene que retirar el cable de la red de la caja de enchufe.
• El proceso de carga ha finalizado, cuando la indicación de carga se desconecte. Retirar el cable de la red del adaptador de corriente alterna, ahora retire el acumulador del aparato de carga.
  ■ Colocación del acumulador recargable
  La conexión se debe efectuar en la parte trasera como indicado en la imagen.

SUMINISTRO DE CORRIENTE

- Retirar el acumulador del aparato.

Condiciones y avisos

• Si la potencia del acumulador recargable disminuye, se para la reproducción.
• Si durante la reproducción se conecta en la parte frontal del aparato la indicación para el bajo estado de batería en rojo y parpadea, signifi ca que la situación de carga es muy baja. El acumulador tiene que ser cargado.
• No ponga en cortocircuito los bornes.
• Para cargar el acumulador, se ruega utilizar solamente el adaptador original y el aparato de carga original.
• Retire el acumulador. (Aunque el aparato esté desconectado, consume un poco de corriente. Esto puede originar una sobrecarga en el acumulador y causar fallos en las funciones).
• Cargue el acumulador brevemente antes del próximo uso.
• Si el acumulador no se utilizará durante un tiempo, tiene que ser descargado y almacenado en un sitio oscuro, frío y seco.
• Al usar el acumulador recargable debería ser la temperatura ambiente entre 5°C y 35°C.
• Para prolongar la vida del acumulador, debería ser cargado debajo o aproximadamente en temperatura de la habitación.
• Nunca tire el acumulador al fuego, al agua o intente calentar el acumulador.
• No abra el acumulador recargable. Las reparaciones se deben hacer por un técnico cualificado.

Conexión del aparato

1. Empuje la tecla POWER ON/OFF a la posición ON en la parte izquierda del aparato.
2. Ponga la tecla-FUNCTION a DVD o AV IN (en la parte derecha del aparato).
3. AI seleccionar DVD aparecerá el logo-DVD (Imagen de inicio) en la pantalla.

CONEXION A OTROS EQUIPOS

A. Conexión a una grabadora de video

- Para la reproducción se puede conectar el aparato a una grabadora de video.

ESPAÑOL

Reproducción de una cassette

1. Conecte el aparato y ponga la tecla-FUNCTION a la posición "AV IN".
2. Conecte la grabadora de video y tenga atención a las instrucciones de la grabadora en respecto a la reproducción de una cassette.

Nota: En una grabadora de video mono el volumen de los altavoces es bajo.

B. Conexión a un televisor

- Si el televisor tiene entradas audio/video.

- Si el televisor tiene un racor scart.

Reproducción de un DVD en el televisor

1. Conecte el aparato, posicione la tecla-FUNCTION a "DVD".
2. Conecte el televisor y tenga atención a las instrucciones suministradas con el televisor.

Nota: Se ruega utilizar el cable audio/video correcto.

CONEXION A OTROS EQUIPOS

C. Conexión a otra fuente

Este aparato puede reproducir sonido dolby digital, pero sólo en dos canales.

Conexiones analógicas

Conexión digital

Escuchar otros equipos audio

1. Conecte el aparato.
2. Conecte el aparato audio y tenga atención a las instrucciones suministradas con este aparato en respecto a la selección de la función AUDIO IN o DIGITAL IN.

Notas:

• Si el equipo externo es un televisor y este aparato está ubicado próximo al televisor, podrían originarse interferencias al seleccionar la función tuner, durante la puesta de marcha del televisor.
• Asegúrese que ha elegido el cable audio/video correcto. Un cable falso suministra una señal débil.
• En caso de tener una grabadora de video estéreo, asegúrese que ha ajustado el modo estéreo.
• DVDs disponen de una protección anticopia y no se pueden copiar. Al copiar un DVD en una videocassette obtendrá una imagen poco nítida con mal sonido. ¡Este resultado no es la culpa del reproductor DVD!

CONEXION A OTROS EQUIPOS

Uso de un receptor auricular/auriculares

• Antes de la conexión baje el volumen y después regule el volumen con los auriculares.
• Al conectar el receptor auricular/auriculares se desconecta automáticamente el sondio de los altavoces.

Cuidado:

- No escuche la música muy alta: Daña el oído.

AJUSTE DEL SONIDO

Dolby Digital (para DVD)

Dolby Digital es un sistema de sonido que ha sido desarrollado por la compañía Dolby Laboratories Inc. y que da la impresión de imitar el sonido de una sala de cine, si la salida se realiza por un amplifi cador o un procesador Dolby Digital 5.1. Este aparato reconoce automáticamente DVDs que han sido grabados con Dolby Digital. No todas la fuentes de Dolby Digital se graban con 6 canales. Determinadas fuentes, en las cuales esté el logo, pueden haber sido grabadas con Dolby Surround, un sistema bicanal. Busque el logo en su aparato.

Fabricado bajo licencia de Dolby Laboratories.

„Dolby“ y el símbolo ☐ con una doble D son marcas de Dolby Laboratories.

Este manual contiene las instrucciones básicas para el aparato. Determinados DVDs se fabrican de un modo que permiten una reproducción específica ca o limitada. Por ello, el aparato no reacciona a todos los mandos. Esto no signifi ca un defecto del aparato. Se ruega leer siempre las instrucciones de los DVDs. "S" se puede dejar indicar en la pantalla durante el funcionamiento. Signifi ca que la función deseada no se garantiza por el aparato o por el disco.

Reproducción de un disco

1. Ponga la tecla POWER ON/OFF en la parte izquierda del aparato a la posición ON.
2. Ponga la tecla FUNCTION en la parte derecha del aparato a la posición DVD.

Léa el capítulo AJUSTE DE FUNCIÓN (páginas 24 a 27), antes de continuar con el paso 3.

1. Abre la bandeja portadiscos.
2. Agarre el disco por el borde y presione éste con cuidado sobre el soporte central de la bandeja hasta que encaje. El disco se tiene que colocar con la cara etiquetada hacia arriba.
3. Cierre la bandeja portadiscos.

Tarda un poco hasta que se registre el disco. Después de la colocación de determinados discos se activa la reproducción de forma automática.

1. Presione la tecla PLAY ▶.

Parada temporal de la reproducción (Standby)

Presione sobre la tecla PAUSE II. Para continuar con la reproducción presione otra vez la tecla PLAY ▶.

Parada de la reproducción

Presione sobre la tecla-STOP ■, para parar la reproducción en cualquier punto. La continuación se realizará en este punto, donde ha parado la reproducción, presionando la tecla-PLAY ▶.

Pulsando dos veces la tecla-STOP ■ se borrará la memoria del aparato y la pulsación sobre la tecla-PLAY ▶ hace volver el disco a la posición inicial.

Saltar a otra pista

• Presione varias veces sobre la tecla-PREV I◀◀, para saltar al comienzo de la pista que se está reproduciendo o para saltar a las pistas anteriores.
• Presione sobre la tecla-NEXT ▶▶I para saltar a la próxima pista.
• En discos compactos audio use las teclas numéricas (solamente en el mando a distancia), para saltar directamente a un número de pista.

REPRODUCCIÓN DE UN DISCO

Avance rápido / retroceso rápido DVD CD

1. Durante la reproducción de un disco presione en el mando a distancia la tecla SEARCH ▶▶ o ◀◀.
2. El disco inicia la exploración rápida con doble velocidad.
3. Hay cuatro velocidades disponibles. En cada pulsación sobre SEARCH ▶▶ o ◀◀ cambia la velocidad en siguiente secuencia: ▶▶ x 2 → ▶▶ x 4 → ▶▶ x 8 → ▶▶ x 20

Velocidad de la exploración rápida x2

ESPAÑOL

Nota:

También puede presionar varias veces sobre las teclas I◀◀ / ▶▶I (PREV/NEXT), para seleccionar diferentes velocidades de exploración.

1. Presione la tecla-PLAY ▶, al haber alcanzado el punto deseado y poder continuar con la reproducción en velocidad normal.

SKIP (en retroceso/en avance) DVD CD

Durante la reproducción de un disco presione la tecla-NEXT ▶▶I para saltar al próximo capítulo o a la próxima pista. Presione la tecla-PREV I◀◀ para saltar al capítulo anterior o a la pista anterior e iniciar la reproducción de forma automática.

Ampliación rápida de una imagen DVD

Durante la reproducción de un disco presione la tecla-ZOOM del aparato.

- Durante la ampliación de una imagen utilice las teclas de flecha ▲, ▼, ◀ y ▶, para desplazar la indicación a la parte deseada.

- Para continuar con la indicación normal presione la tecla-ZOOM hasta que se indique el símbolo „ Q off”. La pantalla cambia al estado normal.

- Al llegar a los bordes de la imagen, la indicación ya no se desplazará más en esa dirección.

Selección de un ángulo

Determinados DVDs contienen escenas que han sido grabadas desde diferentes perspectivas. Para estos discos se puede mostrar una escena desde diferentes direcciones visuales.

1. Durante la reproducción de un DVD con diferentes ángulos grabados, presione la tecla-ANGLE para dejarse indicar el número del ángulo mostrado en este momento.

2. Presione repetidamente sobre la tecla-ANGLE para conmutar la escena al próximo ángulo grabado.

3. Unos 2 segundos más tarde se iniciará la reproducción desde el nuevo ángulo.

4. Unos Si dentro de los próximos 10 segundos no se pulsa ninguna tecla, se continua con la reproducción sin cambio del ángulo en curso.

Notas:

• Esta función solamente se puede utilizar en discos cuyas escenas hayan sido grabadas desde diferentes ángulos.
• Si sólo se ha grabado un ángulo, aparecerá el símbolo "

Selección audio

1. Durante la reproducción de un disco presione la tecla-AUDIO para dejarse indicar el formato audio en curso.
2. Presione de forma repetida sobre la tecla-AUDIO para seleccionar el formato audio deseado.

Notas:

• Si sólo se ha grabado un formato audio, no se cambia el número.
• Unos 2 segundos más tarde se iniciará la reproducción en el nuevo formato audio.

Selección de los subtítulos

1. Durante la reproducción de un DVD presione la tecla-SUBTITLE, para mostrar el idioma en curso, como indicado abajo en el ejemplo.

El número cambia para indicar el número del ángulo que se muestra en este momento. (La cantidad máxima de ángulos posibles es 9).

Secuencia de los ángulos grabados (Ejemplo)

El número del formato audio grabado cambia en secuencias. (La cantidad máxima de los posibles formatos audio es 8).

2/3 Spa

El idioma grabado cambia en una secuencia. (Por lo máximo puede haber ocho diferentes subtítulos grabados).

1. Presione de forma repetida sobre la tecla-SUBTITLE para seleccionar el idioma de subtítulo deseado.

Notas:

• Si sólo se ha grabado un idioma, no cambiará el idioma.
• Unos 2 segundos más tarde continuará la reproducción con el nuevo subtítulo elegido.
• La cantidad de idiomas grabados es diferente dependiendo del disco.
• Si durante unos segundos no se ha pulsado ninguna tecla, continuará la reproducción sin cambiar el subtítulo utilizado en este momento.
• Esta función sólo se puede utilizar en discos, en los cuales los subtítulos hayan sido grabados en diferentes idiomas.
• En algunos DVDs se activan los subtítulos mediante el menú principal del DVD. Presione la tecla-MENU para activar el menú principal.

Función-Display

Con la función-DISPLAY puede supervisar y cambiar los ajustes en curso de los siguientes elementos:

ANGULO, AUDIO y SUBTITULO.

- Durante la reproducción de un disco presione la tecla-DISPLAY en el mando a distancia, para dejarse indicar la visualización de abajo.

Tiempo transcurrido: El tiempo transcurrido desde el comienzo del capítulo que se está reproduciendo.

Tiempo restante: El tiempo restante del título que se está reproduciendo.

• Presione dos veces la tecla-DISPLAY del mando a distancia, para dejarse indicar siguiente visualización.
• Presione la tecla ANGLE, AUDIO o SUBTITLE para cambiar el elemento deseado.

Salto de título

• El número del título que se está reproduciendo y la cantidad total de títulos en el disco.
• Presione la tecla-GOTO, para ajustar el título deseado, después presione la tecla-ENTER para confirmar la selección.

Salto de capítulo

• El número del capítulo que se está reproduciendo y la cantidad total de capítulos del título que se está reproduciendo.
• Presione la tecla-GOTO, para ajustar el capítulo deseado, después presione la tecla-ENTER para confirmar la selección.

Salto de hora

• El tiempo transcurrido desde el inicio del capítulo que se está reproduciendo y el tiempo restante a partir del inicio del título que se está reproduciendo.
• Presione la tecla-GOTO, para ajustar el punto deseado del comienzo de la reproducción, después presione la tecla-ENTER para confi rmar la selección.

Ajuste de ángulo

• Se indica el ángulo en curso. Si el disco sólo tiene un ángulo, se mostrará "
• Presione sobre la tecla-ANGLE, para seleccionar el ángulo deseado.

Ajuste audio

• Se indica el tipo de audio seleccionado ahora mismo.
• Presione la tecla-AUDIO, para seleccionar el tipo de audio deseado.

Ajuste de subtítulo

• Se indica el número de subtítulo y el idioma seleccionado ahora mismo. Si un disco solamente se reproduce con un subtítulo, se indicará "☐ 1/1 Eng".
• Presione sobre la tecla-SUBTITLE, para seleccionar el idioma deseado.

Función-GOTO

Esta función permite el salto directo a un punto cualquiera del disco, mientras que el disco se está reproduciendo.

Nota:

- Después de los ajustes presione de nuevo la tecla-DISPLAY, para volver a la pantalla normal.

Búsqueda de un título determinado

Si un DVD contiene números de título, puede obtener un título específi co seleccionando directamente el número de título.

1. Presione la tecla-GOTO.
2. Presione la tecla ▼, ◀ o ▶ para marcar un campo concreto y después marque las teclas numéricas para obtener el título deseado.
3. Para confirmar presione la tecla-ENTER. El aparato comienza con la reproducción unos 3 segundos más tarde.

Búsqueda de un determinado título/capítulo/pista

Si conoce el número del título/capítulo/pista que quiere reproducir, puede encontrar el determinado título/capítulo/pista seleccionando directamente el número de título/capítulo o pista.

1. Presione la tecla-GOTO para buscar a continuación el deseado título/capítulo/pista.
2. Presione la tecla ▼, ◀ o ▶ para marcar un título/capítulo/pista y después marque las teclas numéricas para obtener el capítulo deseado.
3. Para confirmar presione la tecla-ENTER. El aparato comienza con la reproducción unos 3 segundos más tarde.

DVD

CD

Encontrar una hora específi ca DVD CD

Introduciendo una hora correspondiente (en horas, minutos, segundos), puede llegar a un punto determinado.

1. Presione la tecla-GOTO.
2. Presione la tecla ▲ o ▼, para marcar en la hora.

DVD

CD

1. Presione las correspondientes teclas numéricas, para ajustar el punto deseado.

2. Los primeros dos dígitos que se introducen, corresponden a las horas.

3. Los segundos dos dígitos que se introducen, corresponden a los minutos.

4. Los terceros dos dígitos que se introducen, corresponden a los segundos.

5. Presione la tecla-ENTER, para la confirmación. El aparato comienza con la reproducción unos 3 segundos más tarde.

Notas:

• Existen discos que no reaccionan a este procedimiento.
• En algunas escenas la posición no es tan exacta como la había introducido.
• Este método de acceder a una posición determinada, es solamente posible en el título de un DVD que se está reproduciendo en este momento.
• Con las teclas ▲ o ▼ puede moverse por el menú.

Ajuste del ángulo

1. Presione dos veces la tecla-DISPLAY en el mando a distancia. Se mostrará el menú-FUNCTION en la pantalla y verá cuantos ángulos han sido grabados en el disco.
2. Presione varias veces la tecla-ANGLE para seleccionar el ángulo deseado.
3. Unos 3 segundos más tarde ajustará el aparato el ángulo deseado.
4. Presione la tecla-DISPLAY del mando a distancia para continuar con la reproducción normal en la pantalla normal.

Ajuste audio

1. Presione dos veces la tecla-DISPLAY en el mando a distancia. Se mostrará el menú-FUNCTION en la pantalla y verá cuantos formatos audio han sido grabados en el disco.
2. Presione varias veces la tecla-Audio para seleccionar el tipo de audio deseado.
3. Unos 3 segundos más tarde ajustará el aparato el tipo de audio deseado.
4. Presione la tecla-DISPLAY del mando a distancia para continuar con la pantalla normal.

Ajuste del subtítulo

1. Presione dos veces la tecla-DISPLAY en el mando a distancia. Se mostrará el menú-FUNCTION en la pantalla y verá cuantos formatos de subtítulo han sido grabados en el disco.
2. Presione varias veces la tecla-SUBTITLE para seleccionar el idioma deseado.
3. Unos 3 segundos más tarde ajustará el aparato el idioma deseado.
4. Presione la tecla-DISPLAY del mando a distancia para continuar con la reproducción en la pantalla normal.

Memoria programable

Los dos tipos de reproducción programable que ofrece este aparato, son la reproducción de títulos programables y de capítulos programables.

Reproducción programable de títulos/capítulos

1. En el modo Stop presione la tecla MEM (Memoria).
2. Introduzca el número de título en □. Salte con ◀ o ▶, para marcar el capítulo e introducir el número de capítulo.

Título Capítulo

1. Se puede mover a otro campo con las teclas ◀, ▶, ▲ o ▼.
2. Repita los pasos 2 a 3.
3. Presione la tecla-PLAY ▶, para iniciar la reproducción programada.

Notas:

- Al presionar la tecla-STOP ■, se borrará la selección programada.

Memoria programable

Reproducción de pistas programadas

1. En el modo Stop presione la tecla MEM (Memoria).
2. Introduzca el número de pistas en ---.

Pista

1. Se puede mover a otro campo con las teclas ◀, ▶, ▲ o ▼.
2. Repita los pasos 2 a 3.
3. Presione la tecla-PLAY ▶, para iniciar la reproducción programada.

Puede reproducir repetidamente un título o capítulo determinado. (Repetición de título, reproducción de capítulo, repetición A-B)

Reproducción de un título DVD

Puede reproducir de forma repetida el mismo título.

1. Durante la reproducción del disco presione la tecla REPEAT DISC, hasta que se visualice en la pantalla „Repeat Title“. El título en curso se repetirá continua-mente.

Reproducción repetida de un capítulo

Puede reproducir de forma repetida el mismo capítulo.

1. Durante la reproducción del disco presione la tecla REPEAT DISC, hasta que se visualice en la pantalla „Repeat Chapter“. El capítulo en curso se repetirá continuamente.

Retorno a la reproducción normal

1. Durante la reproducción del disco presione la tecla REPEAT DISC, hasta que se visualice en la pantalla "Off".

Puede reproducir repetidamente una pista individual o todo un disco.

Reproducción de una pista individual CD

1. Durante la reproducción del disco presione la tecla REPEAT DISC, hasta que se visualice en la pantalla „Repeat Single“. La pista en curso se repetirá continuamente.

Reproducción repetida de un disco completo

1. Durante la reproducción del disco presione la tecla REPEAT DISC, hasta que se visualice en la pantalla „Repeat All“. El disco completo se repetirá continuamente.

Retorno a la reproducción normal

1. Presione la tecla REPEAT DISC, hasta que se visualice en la pantalla „Off“.

Repeat Title

Repeat Chapter

Off

Repeat Single

Repeat All

Off

Reproducción de una sección determinada

Puede reproducir de forma repetida una sección determinada.

1. Durante la reproducción del disco al comienzo de la sección deseada, presione la tecla REPEAT A-B.
2. Al final de la sección deseada presione de nuevo la tecla REPEAT A-B. Se indicará (Repeat A-B).
3. El aparato iniciará al instante la reproducción de la selección.

Retorno a la reproducción normal

1. Durante la reproducción del disco presione la tecla REPEAT A-B, hasta que se visualice en la pantalla "Off".

• La repetición A-B solamente se puede utilizar dentro de un título. Si el comienzo y el final de la sección a repetir se encuentran en diferentes títulos, se anulará esta función.
• La función A-B no funciona en escenas que haya sido grabadas desde varios ángulos.

Este aparato puede reproducir archivos MP3 y de imagen que hayan sido grabados en CD-R y CD-RW.

Reproducción de un disco MP3

1. Presione la tecla OPEN, para abrir la bandeja portadiscos.
2. Agarre el disco MP3 por el borde y presione éste con cuidado sobre el soporte central de la bandeja hasta que encaje. El disco se tiene que colocar con la cara etiquetada hacia arriba.
3. Cierre la bandeja portadiscos.
4. Tarda un par de segundos hasta que se haya registrado el disco. La reproducción se iniciará de forma automática y los discos MP3 se visualizarán en la pantalla.
5. Para seleccionar y visualizar los archivos presione las teclas ▲, ▼, ◀ o ▶ y a continuación presione la tecla-ENTER para confirmar su selección. Los archivos seleccionados se reproducirán.

Interrupción temporal de la reproducción

- Presione la tecla Pause II. Para continuar con la reproducción presione la tecla-PLAY ▶.

Parada de la reproducción

• Presione la tecla-STOP ■.

Saltar al próximo o anterior archivo

• Durante la reproducción presione brevemente la tecla-NEXT ▶▶I en el mando a distancia o en la cara superior del aparato para saltar al inicio del próximo archivo. Cada pulsación de la tecla hará buscar y reproducir el inicio del archivo próximo.
• Durante la reproducción presione brevemente la tecla-PREV I◀◀ en el mando a distancia o en la cara superior del aparato para saltar al inicio del archivo precedente. Cada pulsación de la tecla hará buscar y reproducir el inicio del archivo precedente.

• También puede presionar sobre la tecla-GOTO, introducir el número de pista por su cuenta y después presionar sobre la tecla-ENTER.

• Durante la reproducción de MP3 no se pueden utilizar las funciones búsqueda en avance rápido y búsqueda en retroceso rápido.

• Durante la reproducción de MP3 se iniciará la reproducción en el inicio del archivo, donde haya parado la reproducción, presionando dos veces la tecla-STOP ■ y después la tecla-PLAY ▶. Si presiona otra vez la tecla-STOP ■ y a continuación la tecla-PLAY ▶ continuará la reproducción en la posición donde ha sido parada.

Notas:

La capacidad de este aparato de leer discos MP3, depende de los siguientes factores:

• La tasa de bits tiene que estar entre 64 y 256 kbps.
• El número total de archivos en el disco no puede superar los 254.
• El número máximo de directorios no puede superar los 32.
• El máximo nivel de profundidad de los directorios no puede superar los 4.
• Se deben utilizar discos de 74 minutos (650 MB) al grabar en CD-R.
• Los CD-R o CD-RW deberían ser acabados en el ordenador en el formato Single Session.
• Estudie en la documentación de su soporte lógico la instalación de CD/MP3.

- Los nombres de archivo deberían tener siete caracteres o menos (o cifras), la extensión "MP3" se tiene que poner de seguido con el nombre del archivo: EJEMPLO: *** *** *.MP3 . Cada * representa una letra o una cifra.

- Solamente utilice letras y/o cifras en los nombres de archivo. Si utiliza caracteres especiales, no se visualizarán bien los archivos y/o los archivadores en la pantalla.

REPRODUCCION DE ARCHIVOS MP3 Y DE IMAGEN

Reproducción de un disco de imagen

1. Presione la tecla OPEN, para abrir la bandeja portadiscos.
2. Agarre el disco de imagen por el borde y presione éste con cuidado sobre el soporte central de la bandeja hasta que encaje. El disco se tiene que colocar con la cara etiquetada hacia arriba.
3. Cierre la bandeja portadiscos.
4. Tarda un poco hasta que el aparato haya registrado el disco.
5. Presione sobre la tecla-PLAY ▶. La próxima imagen se visualizará de forma automática después de 6 segundos.

Visualización de una imagen

Visualización de las imágenes en miniatura

Notas:

• Si al visualizar una imagen presiona la tecla MENU en el mando a distancia, el aparato visualizará un menú que consiste de nueve imágenes en miniatura.
• Marque con el cursor en la visualización de las imágenes en miniatura las opciones NEXT ▶▶I o PREV I◀◀ y a continuación la tecla-ENTER, para visualizar otras imágenes. Si desea volver a la visualización de una imagen, debe utilizar las teclas ◄,▶ ,▲ o ▼, para marcar la imagen. Pulse la tecla-ENTER para su confirmación. La imagen seleccionada se visualizará sobre la pantalla en todo su tamaño. A continuación se visualizarán las imágenes de una en una en intervalos de aprox. 6 segundos.
• Para la interrupción presione la tecla pausa-reproducción y si después desea continuar con la reproducción, presione la tecla-PLAY ▶.
• También puede utilizar la función-GOTO o las teclas numéricas, para introducir el número de una imagen y de esta forma seleccionarla de forma rápida.
• Puede presionar la tecla-ZOOM para agrandar una imagen en 3 niveles.
• Si presiona la tecla-ANGLE en el mando a distancia, puede girar las imágenes por 90 grados.

REPRODUCCION DE UN DISCO MP3/DE IMAGEN

1. Presione la tecla OPEN, para abrir la bandeja portadiscos.
2. Agarre el disco MP3/de imagen por el borde y presione éste con cuidado sobre el soporte central de la bandeja hasta que encaje. El disco se tiene que colocar con la cara etiquetada hacia arriba.
3. Cierre la bandeja portadiscos.
4. Tarda un poco hasta que el aparato haya registrado el disco.
5. Presione sobre la tecla-PLAY ▶. Los archivos MP3 o JPEG se reproducirán de uno en uno.

ADAPTACION DE LOS AJUSTES DE FUNCION

AJUSTE DE IDIOMA

1. Presione en el modo Stop la tecla-SETUP.
2. Sitúese con la tecla ▲ o ▼ sobre un idioma, a continuación presione la tecla-ENTER. La pantalla cambia al idioma elegido.
3. Para salir del menú Setup y volver a la visualización normal de pantalla, presione la tecla-Return.

Ajuste de video

Formato del televisor

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Video, a continuación presione la tecla-ENTER.
3. Elija con la tecla ▲ o ▼ el formato televisivo, a continuación presione la tecla-ENTER.
4. Elija con la tecla ▲ o ▼ el tipo televisivo, a continuación presione la tecla-ENTER.
5. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

Recorte de la visualización en imagen 16:9

• Si se utiliza material de video 16:9, se cortará el borde derecho e izquierdo de la imagen, para que se pueda ver como una imagen normal.
• Determinados DVDs de pantalla ancha que no permiten el modo de operación Pan Scan, se reproducirán de forma automática en Letter Box (con una barra negra en la parte superior e inferior de la pantalla).

4:3 Letter Box

- Reproduciendo en este modo de operación en un televisor convencional material de video de pantalla panorámica, aparecerán barras negras en la parte inferior y superior de la pantalla.

16:9 Pantalla panorámica

- Este es el método correcto de reproducir videos de pantalla ancha en una pantalla panorámica.

Notas:

• El tamaño visualizable se determina por el DVD. Por ello, puede ocurrir que la reproducción de algunos DVDs no corresponda con el formato de reproducción por usted seleccionado.
• En la reproducción de DVDs que sólo hayan sido grabados en el tamaño 16:9, aparecerá la imagen reproducida siempre en el tamaño 16:9, sin tomar notifi cación del formato de imagen que se haya ajustado.

ADAPTACION DE LOS AJUSTES DE FUNCION

Claridad

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Video, a continuación presione la tecla-ENTER.
3. Elija con la tecla ▲ o ▼ la opción claridad, a continuación presione la tecla-ENTER.
4. Elija con la tecla ▲ o ▼ ON/OFF, a continuación presione la tecla-ENTER.
5. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

ON: La imagen se aclara, para ver más claro los detalles.
OFF: La imagen obtiene colores más intensos.

Bordes

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Video, a continuación presione la tecla-ENTER.
3. Elija con la tecla ▲ o ▼ la opción bordes, a continuación presione la tecla-ENTER.

4. Elija con la tecla ▲ o ▼ las opciones más nítido / más suave / desconectado, a continuación presione la tecla-ENTER.

5. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

Más nítido: Los detalles fi nos se pueden ver más fácil.

Más suave: Soft-Focus-Effect (Efecto suave de enfoque).
Off / Desconectado: La imagen vuelve al ajuste normal.

Ajuste audio

Salida digital

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Audio, a continuación presione la tecla-ENTER.
3. Presione varias veces sobre la tecla-ENTER, para seleccionar el tipo salida digital.
4. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

Raw: Sin decodifi cador Dolby Digital.
PCM: Con decodifi cador Dolby Digital.

ADAPTACION DE LOS AJUSTES DE FUNCION

Efecto virtual (sólo para CD y DVD)

Para conseguir amplios efectos virtuales envolventes de sólo dos altavoces.

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Audio, a continuación presione la tecla-ENTER.
3. Elija con la tecla ▲ of▼ Virtual Effect, a continuación presione la tecla-ENTER.
4. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

Ajustes originales

Ajustado en fábrica

Para conseguir los ajustes originales, proceda de siguiente manera:

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Rating, a continuación presione la tecla-ENTER.
3. Elija con la tecla ▲ o ▼ Factory Set, a continuación presione la tecla-ENTER.
4. Elija con la tecla ▲ o ▼ Yes, a continuación presione la tecla-ENTER.
5. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

Nota:

La puesta en estado inicial dura de 3 a 5 segundos.

ADAPTACION DE LOS AJUSTES DE FUNCION

ESPAÑOL

Contraseña/Bloqueo de los padres

DVDs que disponen de una función de contraseña, se clasifi can según su contenido. Los contenidos que permiten un bloqueo de los padres y el modo como se controla un DVD, varia en cada DVD.

Si el disco es accesible por ejemplo para todos, se pueden cortar escenas que no sean apropiadas para niños y reemplazarlas por escenas que sean mejor apropiadas. Además se puede cancelar la reproducción del disco completo.

1. Presione en el modo Stop la tecla-SETUP.
2. Elija con la tecla ◀ o ▶ Rating, a continuación presione la tecla-ENTER.
3. Elija con la tecla ▲ o ▼ el Bloqueo de los padres, a continuación presione varias veces la tecla-ENTER, para elegir el nivel de bloqueo.
4. Elija con la tecla ▲ o ▼ la contraseña, introduzca la contraseña de 4 dígitos, a continuación presione la tecla-ENTER.

DVDs con un ajuste superior al ajuste elegido por usted, solamente se podrán ver, si se anula el bloqueo de los padres.

El nivel de bloqueo corresponde a siguientes ajustes:

Niveau 1: Seguro para niños Niveau 5: PG_R

Niveau 2: G Niveau 6: R

Niveau 3: PG Niveau 7: NC_17

Niveau 4: PG_13 Niveau 8: Adultos

1. Para salir del menú setup de función y volver a la visualización normal, presione la tecla-RETURN.

Indica que el bloqueo de los padres no está activado.

Indica que el bloqueo de los padres está activado.

Paso 2 Paso 3 Paso 4

En caso de que haya olvidado su contraseña, puede borrar la contraseña en curso, insertando cuatro veces la tecla numérica 8 en el mando a distancia y a continuación pulsando la tecla ENTER para confi rmar la inserción.

CONTRASEÑA: 8888

La limpieza de discos

Discos sucios o defectos que se introduzcan en el aparato, pueden causar la reducción de la salida del sonido durante la reproducción.

Los discos solamente se pueden agarrar por los bordes.

• No toque la superfi cie de la cara sin etiquetado.
• No pegue papel o cinta adhevisa sobre la superfi cie.
• No exponga el disco a rayos solares directos o a calor extremo.
• Antes de la reproducción limpie siempre los discos. Frote con un paño desde el centro hacia el borde exterior.
• En ningún caso utilice disolventes, como benceno o alcohol, para limpiar los discos.
• No utilice discos con formas irregulares (como por ejemplo un disco en forma de corazón, un disco octagonal, etc.). Podrían causar fallos de funcionamiento.

Limpieza del aparato

• Antes de cada mantenimiento se debe asegurar que haya desconectado el aparato y que la clavija no esté introducida en la caja de enchufe.
• Limpie el aparato con un paño seco y suave. En caso de que la superfi cie estuviese muy ensuciada, limpie ésta con un paño humedecido en un ligero baño de jabón y bien escurrido, y a continuación seque la superfi cie con un paño seco.
• Nunca utilice alcohol, bencina, diluentes u otros químicos. No utilice aire comprimido para quitar el polvo.

Nota importante

Antes de iniciar el transporte del aparato, retire el disco de la bandeja portadiscos.

INDICACIONES PARA LA REPARACIÓN DE AVERIAS

Síntoma CAUSA (Y REMEDIO)

No hay corriente. • Asegúrese que el adaptador de corriente alterna y el cable de la red estén conectados. • El aparato no se puede conectar.

El mando a distancia • Retire todos los obstáculos que podría haber entre mando a distancia y aparato. no funciona. • Utlice el mando a distancia cerca del aparato.

• El mando a distancia orientelo bien al sensor del aparato.
• Cambie todas las pilas del mando a distancia por nuevas.

DVD

No hay sonido o • Asegúrese que ha elegido el modo-DVD.

solamente un nivel • El sistema está en pausa o en reproducción cronolupa. Presione sobre la muy bajo de sonido. tecla-PLAY ▶, para volver al modo normal de reproducción.

• Se está realizando la búsqueda rápida en avance o en retroceso. Presione sobre la tecla-PLAY ▶, para volver al modo normal de reproducción.
• Asegúrese que la salida audio y la entrada AV IN estén bien.
• DTS-DVDs no se pueden codifi car para salida de altavoces.
• El aparato se ha calentado mucho. Desconecte el aparato y deje enfríarlo por lo menos 30 minutos.

INDICACIONES PARA LA REPARACIÓN DE AVERIAS

SIMPTOMA CAUSA (Y REMEDIO)

DVD

No hay imagen. • El número de región del disco no corresponde con el número del aparato.

- No se ha seleccionado el modo DVD. Asegúrese que el conmutador AV IN / DVD esté en DVD.

Imagen imprecisa. • Limpie el disco.

- El disco está rayado.

Zumbidos y • Las clavijas y las hembrillas están sucias. Limpie éstas con un paño humedecido en ruidos fuertes. alcohol.

- Limpie el disco.

No se reproduce • No se ha introducido ningún disco (en la pantalla se visualiza la indicación "No Disc"). el disco. • Coloque hacia arriba el disco con la cara etiquetada.

• Limpie el disco. Se ha introducido un disco que no corresponde con el sistema PAL.
• El número de región y el disco de región no son compatibles.
• Se ha formado condensado en el interior del aparato causado por un cambio brusco
  de temperatura. Debe esperar aprox. una hora hasta que se haya secado el aparato e intentarlo nuevamente.

Instalación del bolso portátil

Abra el video bolso como indicado en la imagen Coloque como indicado el aparato en el bolso

Coloque los cinturones en el video bolso

Ponga el cinturón por Fije bien los cinturones para que encima del reposacabezas. el aparato tenga un ajuste seguro.

GARANTÍA

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especifi caciones en razón de la seguridad.

No reservamos el derecho de efectuar modifi caciones técnicas.

Garantía

Para el aparato comercializado por nosotros nos responsabilizamos con una garantía de 24 meses a partir de la fecha de compra (factura de compra).

Durante el período de garantía nos encargamos gratuitamente de los defectos del aparato y de los accesorios ^* ), que se hayan originado por defectos del material o de la fabricación. Dependiendo de nuestra estimación se realizará una reparación o un cambio. Los servicios de garantía no prolangan la garantía, ni se incia por ello un período nuevo de garantía!

Como comprobante para la garantía es válido la factura de compra. Sin este comprobante no se podrá realizar un cambio o una reparación gratuita.

En el caso de garantía lleve el aparato base en el embalaje original y la factura de compra a su concesionario.

*) Defectos en las piezas de accesorio, no significan automáticamente el recambio gratuito del aparato completo. En este caso dirijase por favor a nuestra línea de atención al cliente! ¡Rotos de vidrio o roturas en las piezas de plástico deben pagarse siempre por el cliente !

Defectos en los accesorios de uso o en las piezas de desgaste (p.ej. escobillas de carbón del motor, varillas amasadoras, correas de transmisión, mando a distancia de repuesto, cepillos de dientes de repuesto, hojas de sierra etc.), como también la limpieza, mantenimiento o el recambio de piezas de desgaste no recaen en la garantía e irán al cargo del cliente!

En caso de intervención ajena se expira la garantía.

Después de la garantía

Después de haber expirado la garantía se pueden realizar las reparaciones por el concesionario o por el servicio de reparaciones. Los gastos irán al cargo del cliente.

MEDIDAS DE SEGURANÇA

AVISO: PARA SE REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO ABRIR A PARTE SUPERIOR NEM A PARTE TRASEIRA DO APARELHO. NO INTERIOR DESTE NÃO SE ENCONTRAM QUAISQUER PEÇAS QUE O UTENTE POSSA REPARAR. AS REPARAÇÕES DEVERÃO SER EFECTUADAS POR UM TÉCNICO QUALIFICADO.

Placa de características

5) Tecla numéricas (0 a 9)

7) Tecla REPEAT A - B

16) Tecla SETUP / REPEAT DISC

Para abrir e fechar, no modo de stop, o menu de „setup” do aparelho.

3) Tomada de saída de S-vídeo

4) Tomada de saída digital

7) Tomada dos auscultadores

No modo de stop, para abrir e fechar o menu de SETUP do aparelho.

16) Compartimento de discos

19) Interruptor POWER ON/OFF

20) Interruptor SCREEN

Indicação 16:9

Indicação 4:3

Retirar o acumulador do aparelho (no caso de estar a ser utilizado).

Cuidado:

SKIP (avanzamento/riavvolgimento rapido) .....145

16) Scomparto del disco

SKIP (avanzamento/riavvolgimento rapido)

21) Elementy obstugi COLOUR

7) REPEAT A - B-gomb

16) SETUP-/REPEAT DISC-gomb
