AZ1120 - Reproductor de CD portátil PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reproductor de CD portátil con radio FM/MW y radiocasete
Marca	Philips
Modelo	AZ1120
Alimentación	6 pilas R14/UM2/C (alcalinas recomendadas) o red a través del cable de alimentación de CA
Consumo eléctrico	No especificado
Radio	FM/MW con antena telescópica para FM y antena incorporada para MW
Reproductor de CD	CD de audio digital, programación hasta 20 pistas, modos Aleatorio/Repetir/Repetir todo
Radiocasete	Reproducción y grabación en casetes NORMAL (IEC I), grabación sincronizada desde CD
Control remoto	Sí, incluido, alimentado por 2 pilas AAA
Salida de auriculares	Conector jack de 3,5 mm
Controles	Selector de fuente OFF/CINTA/CD/FM/MW, volumen, DBB (Refuerzo de graves dinámico)
Pantalla	Pantalla de CD: número total de pistas, número de pista, modos ALEATORIO/REPETIR/PROGRAMA
Limpieza	Limpiar los cabezales del casete con un hisopo de algodón humedecido en alcohol después de 50 horas de uso; limpiar el CD con un paño suave del centro hacia el borde
Precauciones	No exponer a la humedad, lluvia, arena o calor excesivo; asegurar una ventilación de al menos 15 cm
Pilas	Pilas R14/UM2/C (6) para el aparato; pilas AAA (2) para el control remoto
Medio ambiente	Materiales de embalaje reciclables; el aparato es reciclable por una empresa especializada

Preguntas frecuentes - AZ1120 PHILIPS

¿Cómo encender el aparato y seleccionar la fuente?

Utilice el selector de fuente (OFF / CINTA, CD, BANDA (FM/MW)) para elegir la fuente de sonido. Para apagar, colóquelo en OFF/CINTA.

¿Cómo mejorar el sonido de graves?

Presione la tecla DBB (Refuerzo de graves dinámico) para reforzar los graves.

¿Cómo reproducir un CD?

Coloque el selector de fuente en CD. Abra el compartimento, inserte el CD con el lado impreso hacia arriba, cierre. Presione REPRODUCIR/PAUSA para iniciar la reproducción.

¿Cómo programar pistas en el CD?

En modo de parada, use BÚSQUEDA para seleccionar una pista, luego presione MODO CD para memorizarla. Repita hasta 20 pistas. Para reproducir, presione REPRODUCIR/PAUSA.

¿Cómo grabar desde el CD a casete?

Coloque el selector en CD, inserte un CD y un casete virgen. Presione GRABAR ●, la reproducción del CD se inicia automáticamente. Para interrumpir, use PAUSA II.

¿Cómo limpiar los cabezales del radiocasete?

Después de aproximadamente 50 horas de uso, abra el compartimento, presione REPRODUCIR y limpie los rodillos de presión (C) con un hisopo de algodón humedecido en alcohol. Presione PAUSA y limpie los cabezales (A) y el cabrestante (B).

¿Qué hacer si el CD salta pistas?

Verifique si el CD está rayado o sucio. Límpielo del centro hacia el borde con un paño suave. Desactive los modos ALEATORIO o PROGRAMA si están activos.

¿Cómo usar el control remoto?

Inserte dos pilas AAA en el control remoto. Apúntelo hacia el detector a distancia del aparato. Las teclas permiten iniciar, detener la reproducción del CD y navegar entre las pistas.

¿Qué tipos de pilas usar y cómo reemplazarlas?

Use seis pilas de tipo R14, UM-2 o C (alcalinas recomendadas) para el aparato, y dos pilas AAA para el control remoto. Respete la polaridad indicada en el compartimento.

¿Qué hacer si el aparato no se enciende?

Verifique el ajuste de volumen, desconecte los auriculares, asegúrese de que el cable de alimentación esté bien conectado o que las pilas estén insertadas correctamente y no estén agotadas. En caso de descarga electrostática, desconecte y vuelva a conectar después de unos segundos.

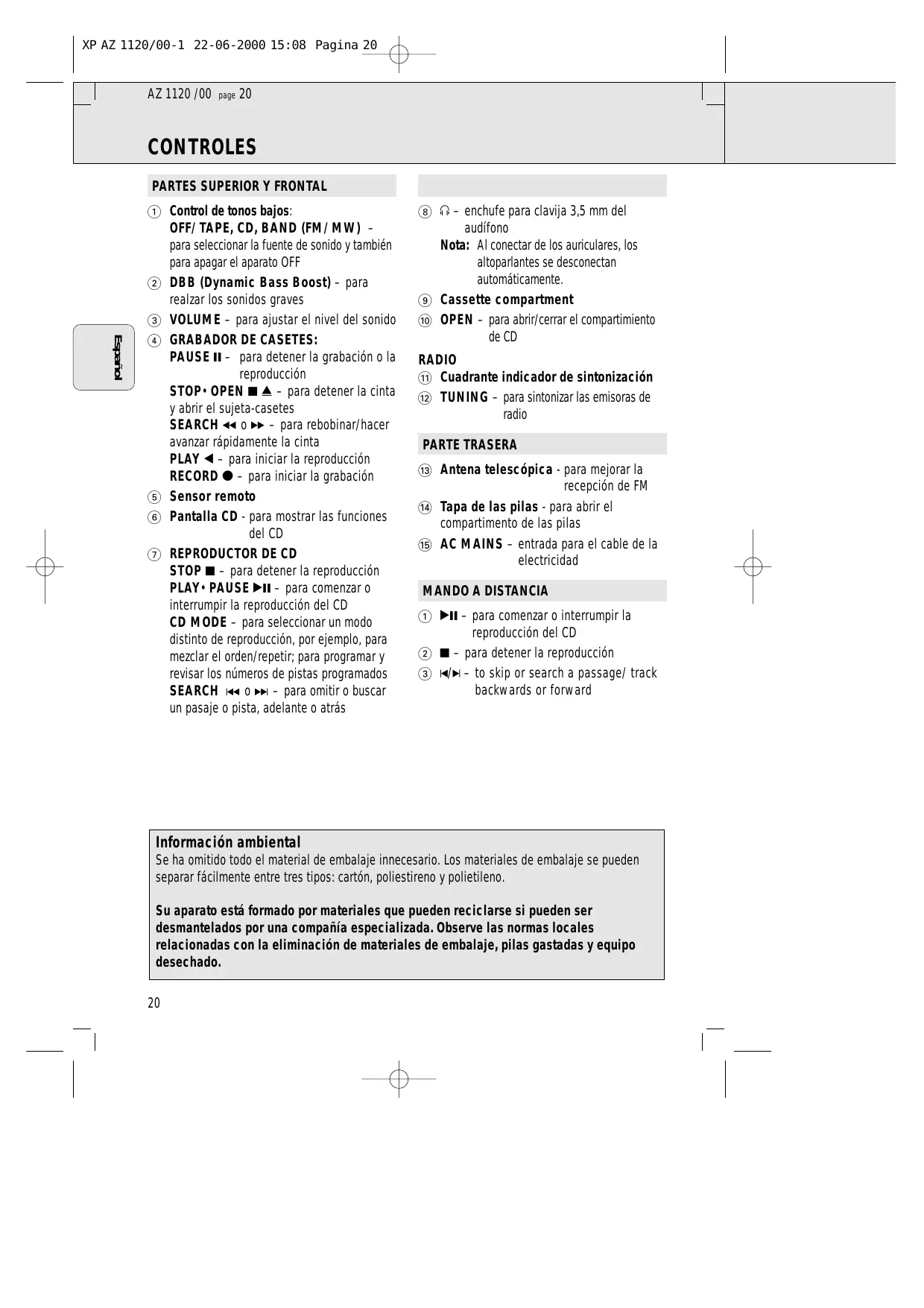

MANUAL DE USUARIO AZ1120 PHILIPS

① Control de tonos bajo: OFF/ TAPE, CD, BAND (FM/MW) - para seleccionar la fuente de sonido y también para apagar el aparato OFF
② DBB (Dynamic Bass Boost) – para realizar los sonidos graves
③ VOLUME - para ajustar el nivel del sonido
4 GRABADOR DE CASETES:
PAUSE II - para detener la grabacion o la reproduccion
STOP • OPEN ▲ - para detener la cinta yAbrir el sujeta-casetes
SEARCH o -para rebobinar/hacer avanzarrapidamente la cinta
PLAY para.iniciarla reproduccion
RECORD - para iniciar la grabacion
⑤ Sensor remot
⑥ Pantalla CD - para estar las functions del CD
⑦ REPRODUCTOR DE CD STOP - para detener la reproduccion PLAY·PAUSE - para comendar o interruprir la reproduccion del CD CD MODE - para selectionar un mododistincto de reproduccion, por exemple, para mezclar el order/repetir; para programar y revisar los numeros de pistas programados SEARCH - para omitir oistar un pasaje o pista, adelante o aftas

8 - enchufe para clavija 3,5 mm del audifono
Note: Al conectar de los auriculas, los altoparlantes se desconectan automatistically.
Cassette compartment
10 OPEN - paraAbrir/cerrar el compartmento de CD

RADIO

11 Cuadrante indicador de sintonizacion
(12) TUNING - para sintonizar las emisoras de radio

PARTE TRASERA

13 Antena telescópica - para melhorar la recepción de FM
14 Tapa de las pilas - paraAbrir el compartmento de las pilas
15 AC MAINS - entrada para el cable de la electricidad

MANDO A DISTANCIA

1 - para comendar o interruptir la reproduccion del CD
(2) — para detener la reproducción
(3) - to skip or search a passage/ track backwards or forward

Información ambiental

Se ha omitido todo el material de embalaje innecasario. Los materiales de embalaje se pueda seperar fácilmente entre tres temas: carton, poliestireno y polietileno.

Su aparato está formado por materiales que pueda reciclarse si可以更好 ser desmantelados por una compañeroia especializada. Observe las normas locales relacionadas con la eliminacion de materiales de embalaje, pilas gastadas y equipo desechado.

Cuando sea conveniente, aprovechese de la fuente de energia si quiere conservar la vida de las pilas. Asegürese que desconecta el cable de alimentacion tanto del aparato como de la toma de la red, antes de insertar las pilas.

PILAS (OPCIONALES)

1. Abra el compartmento e inserte seas pilas tipo R-14, UM-2 o C-cells, (preferiblemente alcalinas) colocandolas correctamente de acuerdo a los SYMBOLos "+" y "-" de polaridad como se indica dentro del compartmento.

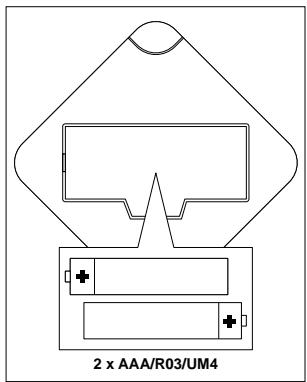

Mando a distancia (includo)

Abra el compartmento e inserte dos pilas tipo AAA, R03 o UM4 (preferiblemente alcalinas).

1. Cierre el compartmentimiento, asegurándose que las pilas estén firmamente y correctamente colocadas.

2. El uso Incorrecto de las pilas puede occasionar fugas de electrólito y por tanto corrosión del compartmentimiento o pueda causar que las pilas exploten. Por lo tanto:

3. No mezcle lostips de pila,es decir las alcalinas con las de carbonado de zinc.

4. Cuando inserte新品as pilas, reemplace todas las pilas a la vez.
5. Quite las pilas cuando estén gastadas o cuando no vaya a usar el aparato por un长大o tiempo.

Note: La alimentación de las pilas se desconecta cuando el aparato se conecta a la red electrónica.

Todas las pilas contienen sustancias químicasy por lo tanto deben tener cuidado al tirarlas.

Alimentación

1. Verifique que el voltaje que se indica en la plaza de tipo en la base del aparato, corresponde al voltaje de la red. Si no es asi, consulte a su distribuidor u organization de service.
2. Conectar el cable de alimentacion al enchufe MAINS y a la toma de la red en la pared.
3. Para apagar la alimentacion de Corriente Alterna Completely, saque la clavija del enchufe de la pared.
4. Desconecte el cable de alimentacion cuando cambie a la alimentacion de las pilas, o para proteger el aparato durante tiempo de relampagos.

Reception radio

1. Para seleccionar la banda de ondas deseada, ajuste el selector de fuente a FM/MW.
2. Sintonice una emisora de radio, mediante la perilla de sintonizacion.
3. Para FM, extienda la antenna telescópica. Incline y gire la antenna. Reduzca su longitud si la señal está demasiado fuerte (muyURTCA a una emisora).
4. Para MW el aparato está provisto de una antenna incorpORA, y por lo tanto no esnecessary la antenna telescopia. Para dirigir la antenna, gire el aparato completo.
5. Ajuste el sonido mediante los 控les VOLUME y DBB.
6. Para apagar el radio, ajuste el selector de fuente a la posicion OFF/ TAPE (con las teclas de la reproductora de cassettes sueltas).

REPRODUCTOR DE CD

-Numero total de pistas: en modo de detenido
- Número de la pista actual: durante le reproduccion
- Número de la pista actual parpadea en posición PAUSE (pausa)
- Modos SHUFFLE/ REPEAT: quando se activa el modo correspondiente
- PROGRAM: quando estáativo: P aparece breveamente al almacenar una pista
- no hay disco/ error en la operation de CD o en el本身就是 CD (vease Soluciones de Problemas)
- F : memoria de programa Ilena

Para reproducir un CD

1. Ajuste el selector de fuente a CD.
2. ParaAbrir la puerta de compartmentimiento de CD, pulse OPEN en la puerta de CD.
3. Inserte un CD con elazo impreso hacia arriba, y pulse la puerta de CD suavamente para cerrarla.
4. El reproductora revisa el contenido del CD y presenta el número total de pistas.
5. Pulse PLAY·PAUSE ▷ en el aparato o en el mando a distancia, para comenzar la reproduccion.
6. Ajuste el sonido mediante los controlles VOLUME y DBB.
7. Para interruprir la reproduccion, pulse PLAY·PAUSE II. Para empezar de nuevo, vuelva a pulsar PLAY·PAUSE II.
8. Para detener la reproduccion de CD, pulse STOP en el aparato o en el mando a distancia.
9. Para apagar el aparato, ajuste el selector de fuente a la posicion OFF/ TAPE (con las teclas de la reproductora de cassettes sueltas).

Nota: Reproduccion de CD se detiene también cuando:

• se abide la puerta de CD;
• el selector de fuente está en la posicion OFF/ TAPE y FM/ MW;
• el CD ha llegado al final.

Seleccionando una pista differente

Durante la reproduccion de un CD, se puede usar las teclas SEARCH para seleccionar una pista concreta.

• En caso de haber的选择atorio un número de pista en modo stop o en la posición de PAUSE, presione PLAY·PAUSE ▷II para iniciar la reproducción.
• Pulse SEARCH una vez para la proxima pista, o repetidamente hasta que el número de la pista deseada aparezca en la presentación.
• Pulse SEARCH una vez para volver al comienzo de la pista actual.
• Pulse SEARCH más de una vez para una pista anterior.

Buscando un pasaje bajo de una pista

1. Pulse y mantenga pulsado SEARCH 山 山 0
2. Se reproduce el CD a alta velocidad y bajo volumen.
3. Cuando reconozca el pasaje que estáUGCando, suele el boton SEARCH.

CD MODE: SHUFFLE y REPEAT

El botón CD MODE permite selectionar 4 modelos diferentes de reproducción. Estos modelos��ien ser seleccionados oambiados durante la reproduccion.

• SHUFFLE

• todas las pistas se reproduce enorden aleatorio.

SHUFFLE REPEAT ALL

• se repite el CDpleteo o el programa en orden aleatorio.

• REPEAT

• se vigue reproduciendo la pista actual en forma continua.

• REPEAT ALL

• repeats the entire CD.

• Durante la reproduccion, seleccione su modo de reproduccion pulsando CD MODE una o más vezes hasta que el modo deseado aparezca en la presentacion.

• Puede usar SEARCH o para omitir pistas durante reproduccion en CD MODE.
• Para volver a la reproduccion normal presione el boton CD MODE hasta que los differentes modelos SHUFFLE/REPEAT desaparezcan de la pantalla.
• también puede pulsar STOP para salir del modo de reproduccion.

CD MODE: Programando los nombres de pista

Se puduen almacenar hasta 20 pistas en una secuencia preferida. Si quiere, pueda almacenarrialquier pista mas de una vez.

1. En la posicion de parada, pulse SEARCH o para la pista deseada.
2. En el momento que se presente su número escogido, pulse CD MODE una vez para almacenar la pista.
3. La presentación presenta 'P' brevemente y 'PROGRAM', seguido por el número de la pista que usted ha escogido.
4. SeLECTIONY almacene todas las pistas de este modo.

Para revisar el programa selectionado

• En la posicion de parada, pulse y mantenga pulsado CD MODE por unsegundo o mas.
• La presentación做不到 todos los nombres de las pistas almacenadas en secuencia.
• Comience la reproduccion de su programa pulsando PLAY·PAUSE ▷II.

Borrando un programa

Puede borrar el contenido de la memoria:

• pulsando la puerta de CD paraAbrirla;
• moviendo la posicion del selector de fuente;
• pulsando STOP dos vezes durante la reproduccion o en la posicion de parada.
• La presentación做不到 'n/a' brevemente y PROGRAM, desaparecerá cuando el programa está cancelado.

REPRODUCCION DE UN CASSETTE

1. Pulse el botón de la fuente TAPE.
2. Pulse STOP·OPEN ▲ paraAbrir el sujeta-casetes e insertar una cinta.
3. Presione para cerrar el sujeta-cassettes.
4. Pulse PLAY para comenzar la reproduccion.
5. Ajuste el sonido con VOLUME y DBB.
6. Para interruprir la reproduccion, pulse PAUSE II. Para reanudarla, pulse el boton另一边 vez.
7. Se pueda rebobinar rápidamente en ambas direcciones pulsando « o » Para detener el rebobinado rápido pulse STOP·OPEN ▲
8. Para detener la cinta, pulse STOP·OPEN ▲
9. Los botones saltan automatistically cuando la cinta llega al final, a menos que se hayaactivado PAUSE II.
10. Con el selector de fuente en la posicion OFF/ TAPE el aparato está apagado cuando todas las teclas estén sueltas.

INFORMACION GENERAL SOBRE LA GRABACION

• Se permite la grabación siempre que no se violen los derechos de copyright u或者其他 Rights of Attribution.
  -Esta platina no posee las conditiones idoneas para la grabacion en temas de casetes de CHROME (IEC II) o METAL (IEC IV). Para la grabacion utilise casetes de tipo NORMAL (IEC I) con las pestanas intactas.
• La selección del mejor nivel de grabación es automatística. La modificación de los controlles de VOLUME y DBB no afectará el proceso de grabación.
• Durante los 7segundos del principio y final de la cinta,
  cuando la cinta de guia pasa por las cabezas de grabacion, no
  se grabará nada.
• Para evaporar grabaciones accidentales,(desprender la pestaña izquierda de la casete. En este lado ya no se pueda grabar. Para volver a grabar en este lado另一边 vez, cubra el orificio con una tira de cinta adhesiva.

Grabación de CD con arranque sincronizzato

1. Ajuste el selector de fuente a CD.
2. Inserte un CD y, si lo desea, realice una programacion de los nombres de pista.
3. Pulse STOP-OPEN ▲ para partir el portacassettes. Inserte un cassette en blanco.
4. Inserte una cinta virgen y ciderre el compartmento.
5. Pulse RECORD para起初la grabacion.
6. La reproduccion del programa de CD comienza automaticallydeeselprincipio.No es necessario iniciar la reproduccion del CD por seperado.
7. Para interrupciones breves pulse PAUSE II. para reanudar la grabacion pulse de nuevo PAUSE II.
8. Para detener la grabación pulse STOP·OPEN ▲

Para seleccionar y grabar un fragmento determinado

Durante la reproduccion de un CD, mantenga pulsado el botón SEARCH 0 para encontrar el fragmento.

• Pulse PLAY·PAUSE para poder el reproductor de CD en la posicion de pause (pausa) en el fragmento selectionado.
• La grabación comenzará exactamente en este punto de la pista cuando pulse RECORD.

Grabación de la_radio

1. Ajuste el selector de fuente a FM/MW.
2. Sintonice la emisora deseada de radio (según la sección RECEPCION DE RADIO).
3. Pulse STOP-OPEN ▲ para partir el portacassettes e inserte un cassette en blanco.
4. Cierre el portacassettes.

1. Pulse RECORD para comenzar la grabacion.
2. Para interruptions breves, pulse PAUSE II. Para emperar la grabación de nuevo, vuelva a pulsar PAUSE II.
3. Para detener la grabación, pulse STOP·OPEN ▲

MANTENIMIENTO DEL SISTEMA Y PRECAUCIONES

• Coloque el aparato sobre una superficie firme y lisa para que no se tambalee.
• No exponga el aparato, las pilas, los discos compactos o las casetes a la humedad, lluvia, arena o al calor excessivo emitido por las calefactores o la luz del sol directa.
• No cubra el aparato. Para evitar el sobrecalentimiento se necesita dejar una distancia minima de 15 cms. entre las rejillas de ventilación y las superficies de los alrededores y obtener—asuna ventilación adecuada.
• Los mecanismos del aparato contienen soportes de autolubricación y no se deben engrasarlos o lubricarlos.
• Para limpiar el aparato, utilise una gamuza suave ligeramente humedecida. No utilise productos de limpieza que contengan alcohol, amoniaco, bencina o abrasivos, ya que podrián darar la carcasa.

Mantenimiento de la plastina

Para garantizar la calidad de reproduccion y grabacion de la plastina, limpie las partes A, B y C como se indica en el dibujo de mas abajo, afterwards of configuracionapproximamente o cada mes. Para limpiar la plastina, utilise unbastoncillo de algodon ligeramente humedecido en alcohol o una solution especial para la limpieza de las cabezas.

1. Para abrir el sujeta-casetes, pulse STOP-OPEN
2. Pulse PLAY y limpie los rodillos de presión (c).
3. Pulse PAUSE II y limpie las cabezas magnéticas (A) y el cabrestante (B).
4. Después de la limpieza pulse STOP·OPEN ▲

Reprodctor de CD y Manipulacion de los discos compactos

• La lente del reproductor de discos no deben tocarse nunca!
• Los Cambios repentinos de la temperatura ambiental pueda causar condensacion y la lente pueda empañarse. No es possible la reproduccion de un CD en tales circunstancias. No intente limpar la lente, simplemente colque el aparato en un lugar calido hasta que el vapor desaparezca.
• Utilice solo discos de audio digitales.
• Para extraer el disco de la caja, presione el eje central y levántelo. Sujete siempre el disco por los bordes y afterwards de utiliser vuela aponerlo en la caja para estar que se raye o se llene de polvo.
• Para limpiar el disco, utilise un paño suave sin pelugas y páseo desde el centro hacía los bordes en linea recta. No utilise productos de limpieza que pueda darar el disco.
• Nuncaswana o ponga pegatinas en el.

Si ocurre una avería, siga primero los consejos que se dan más abajo antes deninger a reparar el aparato. Si no es capaz de SOLUTIONAR el problema siguiendo这些东西 consejos, consulte con su proveedor o centro de servicios.

ADVERTENCIA: No desmonte el aparato o correrá el riesgo de recibir una descarga electrica. No trate de reparar el aparato Vd.甚么 ya que talonia invalidaría la garantía.

PROBLEM

No hay sonido/suministro de energia

• No está ajustado el VOLUMEN
• Ajustelo
• Los auriculares estar conectados
• Desconectelos
• El cable de suministro de energia no está bien conectado
• Conéctelo bien
• Pilas desgastadas/ mal colocadas
• Introduzca pilas新模式/insertelas bien

La pantalla no funciona correctamente/ no recciona a ninguno de los controlles

• Descarga electrostática
• Apague el aparato, desconecte el enchufe ywhelming a conectarlo pasadosanosometimes

No funciona el reproductor de CD

• El CD está muy rayado/ sucio
• Reemplace/ limpie el CD (Vea MANTENIMIENTO)
• La lente Láser está empanada
• Espere a que se aclimatica

EI CD saliva pistas

• El CD está干嘛 o sucio
• Reemplace o limpie el CD
• SHUFFLE o el programa está activado
• Abandone SHUFFLE/modo de programa

La calidad de sonido de la casete es mala

• Polvo y sucidad en las cabezas, etc.
• Limpie los componentes de la platina, etc., vea Mantenimiento
• España utilizandotipsodecasetes incompatibles (METAL o CHROME)
• Utilice solo NORMAL (IEC I) para la grabación

La grabación no funciona

• Es possible que las pestanas protectoras de la cinta estén rotas
• Coloque un trozo de cinta adhesiva sobre el espacio de la pestaña que falta

El mando a distancia no funciona correctamente

• Pilas desgastadas/ mal colocadas
• Introduzca pilas新模式/insertelas bien
• Muy distante del aparato
• Reduzca la distancia

Este apparato satisface las normas relativas a la interferencia radioléctrica de la Comunidad Europea.

La plac de especificaciones electrica está situada en la base del aparat.

OBERES UND VORDERES BEDIENFELD
