AZ1120 - Lecteur CD portable PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD portable avec radio FM/MW et magnétocassette
Marque	Philips
Modèle	AZ1120
Alimentation	6 piles R14/UM2/C (alcalines recommandées) ou secteur via cordon d'alimentation AC
Consommation électrique	Non spécifiée
Radio	FM/MW avec antenne télescopique pour FM et antenne incorporée pour MW
Lecteur CD	CD audio numérique, programmation jusqu'à 20 plages, modes Shuffle/Repeat/Repeat All
Magnétocassette	Lecture et enregistrement sur cassettes NORMAL (IEC I), enregistrement synchronisé depuis CD
Télécommande	Oui, fournie, alimentée par 2 piles AAA
Sortie casque	Prise jack 3,5 mm
Commandes	Sélecteur de source OFF/TAPE/CD/FM/MW, volume, DBB (Dynamic Bass Boost)
Affichage	Affichage CD : nombre total de plages, numéro de piste, modes SHUFFLE/REPEAT/PROGRAM
Nettoyage	Nettoyer les têtes de cassette avec un coton-tige imbibé d'alcool après 50 heures d'utilisation ; nettoyer le CD avec un chiffon doux du centre vers le bord
Précautions	Ne pas exposer à l'humidité, à la pluie, au sable ou à une chaleur excessive ; assurer une ventilation d'au moins 15 cm
Piles	Piles R14/UM2/C (6) pour l'appareil ; piles AAA (2) pour la télécommande
Environnement	Matériaux d'emballage recyclables ; l'appareil est recyclable par une société spécialisée

FOIRE AUX QUESTIONS - AZ1120 PHILIPS

Comment allumer l'appareil et sélectionner la source ?

Utilisez le sélecteur de source (OFF / TAPE, CD, BAND (FM/MW)) pour choisir la source sonore. Pour éteindre, placez-le sur OFF/TAPE.

Comment améliorer le son en graves ?

Appuyez sur la touche DBB (Dynamic Bass Boost) pour renforcer les graves.

Comment lire un CD ?

Placez le sélecteur de source sur CD. Ouvrez le compartiment, insérez le CD côté imprimé vers le haut, fermez. Appuyez sur PLAY/PAUSE pour démarrer la lecture.

Comment programmer des plages sur le CD ?

En mode arrêt, utilisez SEARCH pour sélectionner une plage, puis appuyez sur CD MODE pour la mémoriser. Répétez jusqu'à 20 plages. Pour lire, appuyez sur PLAY/PAUSE.

Comment enregistrer depuis le CD sur cassette ?

Placez le sélecteur sur CD, insérez un CD et une cassette vierge. Appuyez sur RECORD ●, la lecture CD démarre automatiquement. Pour interrompre, utilisez PAUSE II.

Comment nettoyer les têtes de la magnétocassette ?

Après environ 50 heures d'utilisation, ouvrez le compartiment, appuyez sur PLAY et nettoyez les galets-presseurs (C) avec un coton-tige imbibé d'alcool. Appuyez sur PAUSE et nettoyez les têtes (A) et le cabestan (B).

Que faire si le CD saute des plages ?

Vérifiez si le CD est rayé ou sale. Nettoyez-le du centre vers le bord avec un chiffon doux. Désactivez les modes SHUFFLE ou PROGRAM si actifs.

Comment utiliser la télécommande ?

Insérez deux piles AAA dans la télécommande. Pointez-la vers le détecteur à distance de l'appareil. Les touches permettent de démarrer, arrêter la lecture CD et naviguer entre les plages.

Quels types de piles utiliser et comment les remplacer ?

Utilisez six piles de type R14, UM-2 ou C (alcalines recommandées) pour l'appareil, et deux piles AAA pour la télécommande. Respectez la polarité indiquée dans le compartiment.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le réglage de volume, débranchez les écouteurs, assurez-vous que le cordon d'alimentation est bien connecté ou que les piles sont insérées correctement et non usées. En cas de décharge électrostatique, débranchez puis rebranchez après quelques secondes.

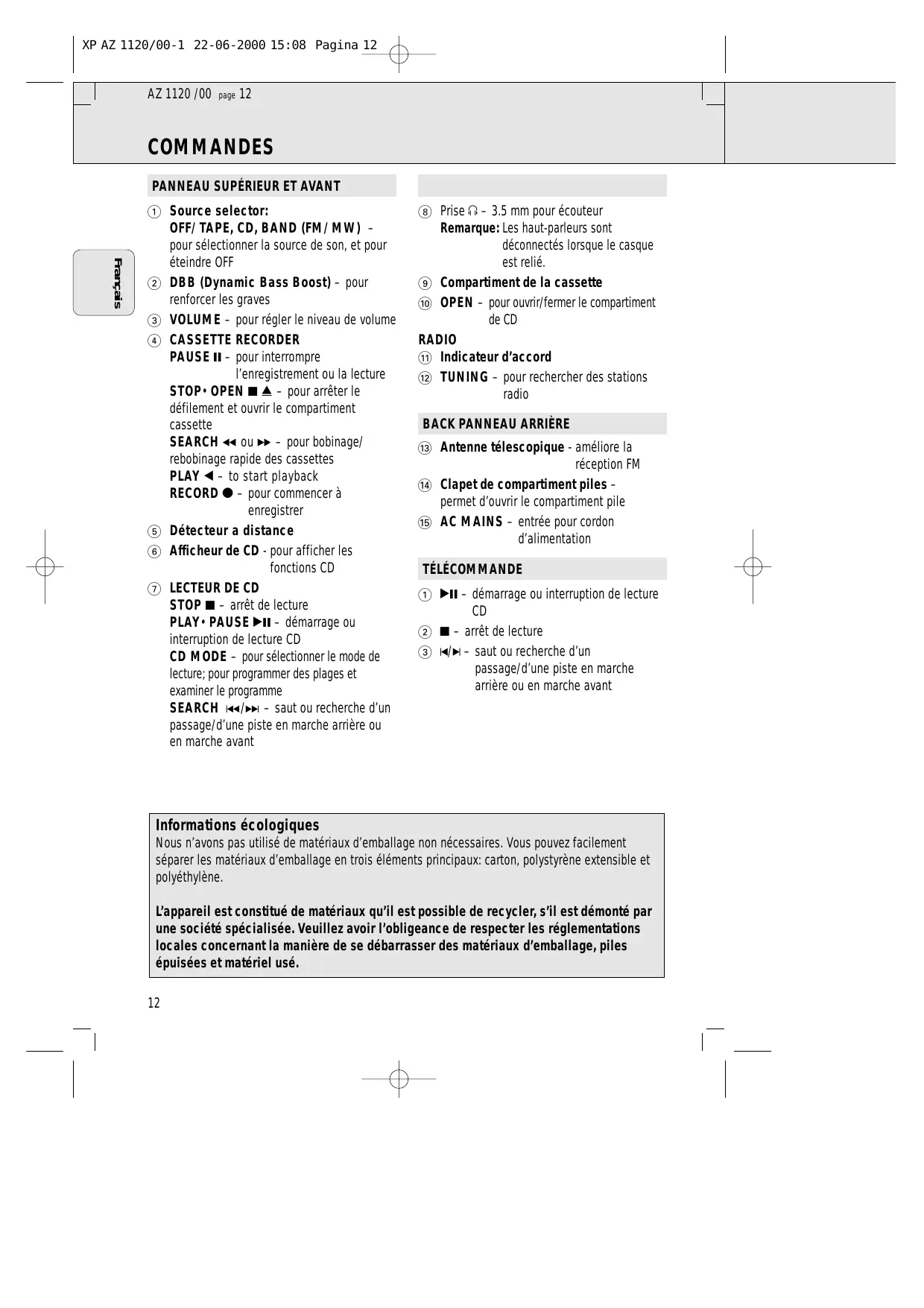

MODE D'EMPLOI AZ1120 PHILIPS

① Sélecteur de source : OFF / TAPE, CD, BAND (FM/MW) - pour sélectionner la source sonore et pour éteindre l'appareil (OFF). ② DBB (Dynamic Bass Boost) - pour renforcer les graves. ③ VOLUME - pour régler le niveau sonore. ④ MAGNÉTOCASSETTE PAUSE II - pour interrompre l'enregistrement ou la lecture. STOP • OPEN ▲ - pour arrêter le défilement et ouvrir le compartiment cassette. SEARCH « ou » - pour le bobinage/rebobinage rapide des cassettes. PLAY « - pour démarrer la lecture. RECORD ● - pour commencer l'enregistrement. ⑤ Détecteur à distance. ⑥ Affichage CD - pour afficher les fonctions CD. ⑦ LECTEUR DE CD STOP - arrêt de la lecture. PLAY/PAUSE - démarrage ou interruption de la lecture CD. CD MODE - pour sélectionner le mode de lecture, pour programmer des plages et examiner le programme. SEARCH - saut ou recherche d'un passage/d'une piste en marche arrière ou en marche avant.

8 Prise jack 3,5 mm pour écouteur. Remarque : Les haut-parleurs sont déconnectés lorsque le casque est relié. ⑨ Compartiment de la cassette. 10 OPEN - pour ouvrir/fermer le compartiment de CD.

Radio

11 Indicateur d'accord 12 TUNING - pour rechercher des stations radio

Panneau arrière

13 Antenne télescopique - améliore la réception FM. 14 Clapet de compartiment - permet d'ouvrir le compartiment à piles. 15 AC MAINS - entrée pour cordon d'alimentation.

Télécommande

1 - Démarrage ou interruption de lecture CD. 2 - Arrêt de lecture. 3 - Saut ou recherche d'un passage/d'une piste en marche arrière ou en marche avant.

Informations écologiques

Nous n'avons pas utilisé de matériaux d'emballage non nécessaires. Vous pouvez facilement séparer les matériaux d'emballage en trois éléments principaux : carton, polystyrène expansé et polyéthylène.

L'appareil est constitué de matériaux qu'il est possible de recycler, s'il est démonté par une société spécialisée. Veuillez avoir l'obligeance de respecter les réglementations locales concernant la manière de se débarrasser des matériaux d'emballage, des piles épuisées et du matériel usé.

Dans la mesure du possible, utilisez l'alimentation secteur pour économiser les piles. N'oubliez pas de débrancher le cordon d'alimentation de l'appareil et la prise de courant murale avant d'insérer les piles.

Piles (en option)

1. Ouvrez le compartiment et introduisez les six piles, type R-14, UM-2 ou cellules C (de préférence alcalines) en respectant la polarité correcte indiquée par les symboles "+" et "-" à l'intérieur du compartiment.

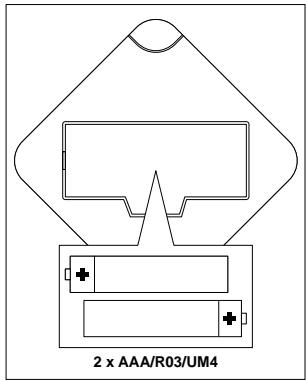

Télécommande (fournie)

Ouvrez le compartiment et introduisez deux piles de type AAA, R03 ou UM4 (de préférence alcalines).

1. Remettez le clapet du compartiment en place, assurez-vous que les piles soient placées fermement et correctement. L'équipement est alors prêt à l'emploi.
2. Toute , provoquant ainsi un risque de corrosion dans le compartiment ou d'éclatement des piles. Par conséquent :
3. Ne mélangez pas différents types de piles (des alcalines avec des piles au charbon-zinc). Utilisez uniquement des piles de même nature sur le même appareil.
4. Lorsque vous mettez des piles neuves, ne mélangez pas des piles neuves avec des piles usagées.
5. Enlevez les piles de l'appareil si ce dernier doit rester inutilisé pendant une période de temps prolongée.

Remarque : Lorsque l'appareil est branché au secteur, l'alimentation par piles est éteinte.

Les piles renferment des substances chimiques et doivent être jetées selon la réglementation appropriée.

Alimentation

1. Vérifier que la tension d'alimentation indiquée sur la plaque d'identité sur la base de l'appareil correspond à la tension d'alimentation locale. Dans le cas contraire, contacter votre concessionnaire ou service d'entretien.
2. Branchez le cordon d'alimentation dans la prise MAINS de l'appareil et dans la prise murale.
3. Pour déconnecter entièrement l'équipement, débranchez le cordon secteur de la prise murale.
4. Débranchez le cordon d'alimentation lors du passage à une alimentation par piles ou pour protéger l'appareil pendant de gros orages.

Réception radio

1. Pour sélectionner la bande d'ondes désirée, placez le sélecteur de source sur FM/MW.
2. Recherchez une station radio à l'aide du bouton de syntonisation.
3. En mode FM, déployez l'antenne télescopique. Inclinez-la, puis tournez-la. Réduisez sa longueur si le signal est trop fort (très proche d'un émetteur).
4. En modes MW, l'appareil dispose d'une antenne incorporée, de sorte que vous n'avez pas besoin d'antenne télescopique. Dirigez l'antenne dans la direction requise en tournant l'appareil.
5. Ajustez le son à l'aide des commandes VOLUME et DBB.
6. Pour éteindre la radio, placez le sélecteur de source sur OFF/TAPE (toutes les touches de la platine de cassette doivent être relâchées).

Indications de l'affichage CD

• Nombre total de plages : en position d'arrêt
• Numéro de plage courante : pendant la lecture du CD
• Numéro de piste en cours clignote en mode PAUSE.
• Modes SHUFFLE/REPEAT : lorsque le mode correspondant est sélectionné.
• PROGRAM : lorsque la fonction est activée : apparaît brièvement lorsque vous mémorisez une piste.
• n° : pas de CD / erreur d'exploitation CD ou erreur de CD (voir Dépannage)
• F : la mémoire du programme est pleine

Lecture d'un CD

1. Placez le sélecteur de source sur CD.
2. Appuyez sur OPEN ouvrir le compartiment de CD.
3. Introduisez le CD, côté imprimé sur le haut, puis appuyez s fermer le compartiment de CD.
4. Le lecteur de CD explore la table des matières et l'affichage indique le nombre total de pistes.
5. Appuyez sur PLAY/PAUSE II sur l'appareil ou sur la télécommande pour commencer la lecture.
6. Ajustez le son à l'aide des commandes VOLUME et DBB.
7. Pour interrompre la lecture, appuyez sur PLAY/PAUSE. Appuyez à nouveau sur PLAY/PAUSE pour continuer la lecture.
8. Appuyez sur STOP (■) sur l'appareil ou sur la télécommande pour arrêter la lecture du CD.
9. Pour éteindre l'appareil, placez le sélecteur de source sur OFF/TAPE (toutes les touches de la platine de cassette doivent être relâchées).

Remarque : La lecture du CD s'arrête également lorsque :

• vous ouvrez le compartiment du CD ;
• le sélecteur de source se trouve en position OFF/TAPE ou FM/MW ;
• Le CD est terminé.

Sélection d'une plage différente

Pendant la lecture, vous pouvez sélectionner une plage spécifique à l'aide des touches SEARCH.

• Si vous avez sélectionné un numéro de piste en mode arrêt ou pause, appuyez sur PLAY/PAUSE ▷II pour commencer la lecture.
• pour la plage suivante, ou appuyez plusieurs fois jusqu'à ce que l'affichage indique le numéro de plage désiré.
• la plage courante depuis le début.
• Appuyez plus d' irez refaire passer une des plages précédentes.

Recherche de passage au sein d'une plage

1. Maintenez enfoncée la touche SEARCH ou
2. Le CD passe à volume réduit et à haute vitesse.
3. Relâchez la touche SEARCH dès que vous reconnaissez le passage désiré.

CD Mode: Shuffle et Repeat

La touche CD MODE vous permet de sélectionner 4 modes différents de lecture. Les modes peuvent être sélectionnés ou modifiés pendant la lecture.

• SHUFFLE
• toutes les plages ou le programme sont lues dans un ordre aléatoire.
• SHUFFLE REPEAT ALL
• fait passer le CD complet ou le programme de manière continue dans un ordre aléatoire.
• REPEAT
• fait passer la plage courante de manière continue.
• REPEAT ALL
• fait repeats passer le CD complet ou le programme de manière continue.
• Pendant la lecture, sélectionnez le mode de lecture désiré é apparaisse sur l'affichage.
• Lors des modes de lecture CD MODE, vous avez également la possibilité de sauter des pistes à l'aide de SEARCH « ou ».
• Pour revenir en mode de lecture normale, appuyez sur CD MODE jusqu'à ce que les différents modes SHUFFLE/REPEAT ne soient plus affichés.
• Vous pouvez également appuyer sur STOP pour quitter le mode de lecture.

CD MODE : Programmation des références de plage

Il est possible de sélectionner jusqu'à 20 plages et de les mémoriser dans un certain ordre. Il est également possible de mémoriser une même plage à plusieurs reprises.

1. En position d'arrêt, appuyez sur SEARCH « ou » pour sélectionner la plage souhaitée.

1. Une fois qu'apparaît la référence de plage souhaitée, appuyez une fois sur CD MODE pour mémoriser la plage.
2. L'affichage montre 'P' brièvement et 'PROGRAM' suivi de la référence de plage sélectionnée par vous.
3. Répétez les points 1 et 2 pour sélectionner et mémoriser toutes les plages souhaitées de la même façon.

Passage en revue du programme

• En position d'arrêt, maintenez enfoncée la touche CD MODE pendant une seconde ou plus.
• L'affichage montre toutes les plages mémorisées dans l'ordre mémorisé.
• Pour lire votre programme, appuyez sur PLAY/PAUSE.

Effacement d'un programme

Pour effacer le contenu de la mémoire, procédez comme suit :

• ouvrez le couvercle du lecteur CD ;
• en changeant la position du sélecteur de source ;
• Appuyez sur STOP à deux reprises pendant la lecture ou en position d'arrêt.
• L'affichage indique brièvement 'NO' et 'PROGRAM' disparaît lorsque le programme est effacé.

Lecture de cassette

1. Placez le sélecteur de source sur TAPE.
2. Appuyez sur STOP/OPEN ▲ pour ouvrir le compartiment à cassette et introduisez une cassette.
3. Fermez le compartiment à cassette.
4. Appuyez sur PLAY pour démarrer la lecture.
5. Réglez le son à l'aide des commandes VOLUME et DBB.
6. Pour interrompre la lecture, appuyez sur PAUSE II. Pour reprendre la lecture, appuyez à nouveau sur ce bouton.
7. À l'aide des commandes « AVANCE RAPIDE » ou « REMBOBINAGE », il est possible de faire effectuer un bobinage rapide de la cassette dans les deux sens. Pour arrêter cette opération .
8. Pour arrêter la cassette, appuyez sur STOP·OPEN ▲.
9. Les commandes reviennent automatiquement en position de départ en fin de cassette, à une exception près, c'est-à-dire si PAUSE II est enfoncée.
10. Lorsque vous placez le sélecteur de source sur OFF/TAPE et que toutes les touches de la platine de cassette sont relâchées, l'appareil s'éteint.

Informations générales à propos de l'enregistrement

• L'enregistrement est autorisé dans la mesure où l'on n'enfreint ni le copyright ni les autres droits de tierces parties.
• Cet équipement n'est pas adapté pour l'enregistrement sur des cassettes de type CHROME (IEC II) ou METAL (IEC IV). Pour l'enregistrement, utilisez des cassettes de type NORMAL (IEC I) dont les ergots n'ont pas été rompus.
• Le meilleur niveau d'enregistrement se fait de façon automatique. Le fait d'agir sur les commandes VOLUME et DBB n'affecte nullement le niveau d'enregistrement en cours.
• En début et en fin de cassette, l'enregistrement ne se fait pas pendant 7 secondes, au moment où l'amorce passe devant les têtes.
• Pour protéger une cassette contre l'effacement inopiné, tenez la cassette à protéger avec l'arrière orienté vers vous et rompez l'ergot gauche. À partir de ce moment-là, l'enregistrement de ce côté n'est plus possible. Pour pouvoir à nouveau enregistrer sur ce côté de la cassette, apposez un morceau de ruban adhésif pour recouvrir l'ouverture.

CD Syncro - Enregistrement depuis le lecteur de CD

1. Placez le sélecteur de source sur CD.
2. Introduisez un CD et, le cas échéant, les numéros de plages de programme.
3. Appuyez sur STOP/OPEN ▲ pour ouvrir le compartiment à cassette. Introduisez une cassette vierge.
4. Fermez le compartiment à cassette.
5. Appuyez sur RECORD ● pour commencer à enregistrer.
6. La lecture du programme CD commence automatiquement depuis le début du programme. Il n'est pas nécessaire de démarrer le lecteur de CD séparément.
7. Pour interrompre brièvement l'enregistrement, appuyez sur la touche PAUSE II. Appuyez à nouveau sur PAUSE II pour recommencer l'enregistrement.
8. Appuyez sur STOP/OPEN ▲ pour arrêter l'enregistrement.

Pour sélectionner et enregistrer un passage de plage spécifique

Pendant la lecture de CD, maintenez enfoncé le bouton

Appuyez sur SEARCH « ou » pour déterminer le passage souhaité.

• Appuyez sur PLAY/PAUSE ▶/II pour interrompre la lecture du CD au passage sélectionné.
• L'enregistrement commence exactement à l'endroit de la plage où vous appuyez sur RECORD ●.

Enregistrement depuis la radio

1. Placez le sélecteur de source sur FM/MW.
2. Syntonisez sur la station de radio désirée (Voir RADIO RÉCEPTION).
3. Appuyez sur STOP/OPEN ▲ pour ouvrir le compartiment à cassette. Introduisez une cassette vierge.
4. Fermez le compartiment à cassette.

1. Appuyez sur RECORD ● pour commencer à enregistrer.
2. Pour interrompre brièvement l'enregistrement, appuyez sur PAUSE II. Appuyez à nouveau sur PAUSE II pour recommencer l'enregistrement.
3. Appuyez sur STOP/OPEN ▲ pour arrêter l'enregistrement.

Précautions et maintenance du système

• Placez l'équipement sur une surface plane et dure de sorte que le système ne soit pas disposé en angle.
• Ne pas exposer l'équipement, ni les piles, ni les CD, ni les cassettes à l'humidité, à la pluie, au sable ou à une chaleur excessive due à un équipement de chauffage ou aux rayons directs du soleil.
• Ne pas recouvrir l'équipement. Une ventilation adéquate d'au moins 15 cm entre les orifices de ventilation et les surfaces est nécessaire pour éviter la montée en température.
• Les sections mécaniques de l'équipement contiennent des paliers autolubrifiants et ne requièrent ni huilage ni lubrification.
• Pour nettoyer l'équipement, utilisez une peau de chamois douce légèrement humidifiée. Ne jamais utiliser d'agents de nettoyage contenant de l'alcool, de l'ammoniaque, du benzène ou des abrasifs, car ces produits pourraient endommager le boîtier.

Entretien de l'équipement cassette

Pour assurer la bonne qualité de l'enregistrement et de la lecture de l'enregistreur cassette, nettoyez les parties (A, B) et (C) indiquées dans le schéma ci-dessous après environ 50 heures de service ou en moyenne une fois par mois. Pour ce faire, utilisez un coton-tige humecté d'alcool ou un liquide de nettoyage spécial pour la platine.

1. Ouvrez le compartiment cassette en appuyant sur STOP/OPEN.
2. Appuyez sur PLAY et nettoyez les galets-presseurs (C) en caoutchouc.
3. Appuyez sur PAUSE II et nettoyez les têtes magnétiques (A) et le cabestan (B).
4. Après le nettoyage, appuyez sur STOP·OPEN ▪ ▲.

• Ne jamais toucher à la lentille du lecteur de CD !
• Des changements soudains de température ambiante peuvent entraîner la condensation et donc agir sur la lentille de votre lecteur de CD. Dans ce cas, la lecture de CD n'est pas possible. N'essayez pas de nettoyer la lentille, mais laissez l'équipement s'adapter à la température ambiante, de sorte que toute l'humidité ait le temps de s'évaporer. Utilisez uniquement des CD audio numériques.
• Pour extraire le CD de son coffret, appuyez sur le centre et soulevez le CD de son logement. Saisissez toujours le CD par le bord et remettez-le dans son coffret après son utilisation pour éviter de le rayer et de le contaminer.
• Pour nettoyer le CD, frottez en ligne droite en partant du centre vers le bord avec un chiffon doux non pelucheux. L'emploi d'un détergent peut endommager le CD.
• Ne faites jamais d'inscription sur le CD et n'y apposez jamais d'autocollants.

Si une erreur se produit, contrôlez d'abord les points indiqués dans la liste ci-dessous avant d'emmener l'équipement chez le réparateur.

Si vous ne parvenez pas à remédier aux problèmes à partir de ces indications, consultez votre concessionnaire ou le centre de service après-vente.

Pas de tonalité/puissance

VOLUME non réglé

• Réglez le VOLUME.
• Écouteurs branchés.
• Débranchez les écouteurs. Cordon d'alimentation mal branché.
• Connectez correctement le cordon d'alimentation
• Piles à plat ou mal insérées
• Insérez de nouvelles piles ou insérez-les correctement.

L'affichage ne fonctionne pas adéquatement / Aucune réaction à l'action sur l'une des commandes

• Décharge électrostatique
• Mettez l'équipement hors service, débranchez la fiche secteur et rebranchez-la au bout de quelques secondes.

Lecture de CD ne fonctionne pas

• CD griffé ou contaminé.
• Remplacez ou nettoyez le CD (voir ENTRETIEN).
• La lentille laser est embuée.
• Attendez jusqu'à ce que la lentille soit claire.

Le CD saute des plages

• CD endommagé ou contaminé.
• Remplacez ou nettoyez le CD.
• SHUFFLE ou un programme est actif.
• Mettez SHUFFLE ou le mode programme hors service.

Mauvaise qualité de son cassette

• Tête contaminée ou sale.
• Nettoyez les têtes de l'enregistreur cassette, voir la section Entretien.
• Emploi de types de cassette incompatibles (METAL ou CHROME). Utilisez uniquement des cassettes NORMAL (IEC I) pour l'enregistrement.

L'enregistrement ne fonctionne pas

Ergot(s) de cassette rompu(s) - Appliquez un morceau de bande adhésive pour recouvrir l'ouverture.

La télécommande ne fonctionne pas correctement.

• Piles à plat ou mal insérées.
• Insérez de nouvelles piles ou insérez-les correctement.
• Distance trop grande avec l'appareil. Réduisez la distance.

Ce matériel satisfait aux impératifs de brouillage radio de la Communauté Européenne.

La plaquette signalétique se situe à la base de l'équipement.
