AZ1120 - Lettore CD portatile PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore CD portatile con radio FM/MW e registratore a cassette
Marca	Philips
Modello	AZ1120
Alimentazione	6 batterie R14/UM2/C (alcaline consigliate) o rete tramite cavo di alimentazione CA
Consumo elettrico	Non specificato
Radio	FM/MW con antenna telescopica per FM e antenna incorporata per MW
Lettore CD	CD audio digitale, programmazione fino a 20 tracce, modalità Shuffle/Repeat/Repeat All
Registratore a cassette	Lettura e registrazione su cassette NORMAL (IEC I), registrazione sincronizzata da CD
Telecomando	Sì, fornito, alimentato da 2 batterie AAA
Uscita cuffie	Presa jack 3,5 mm
Comandi	Selettore di sorgente OFF/TAPE/CD/FM/MW, volume, DBB (Dynamic Bass Boost)
Display	Display CD: numero totale di tracce, numero traccia, modalità SHUFFLE/REPEAT/PROGRAM
Pulizia	Pulire le testine della cassetta con un bastoncino di cotone imbevuto di alcol dopo 50 ore di utilizzo; pulire il CD con un panno morbido dal centro verso il bordo
Precauzioni	Non esporre a umidità, pioggia, sabbia o calore eccessivo; assicurare una ventilazione di almeno 15 cm
Batterie	Batterie R14/UM2/C (6) per l'apparecchio; batterie AAA (2) per il telecomando
Ambiente	Materiali di imballaggio riciclabili; l'apparecchio è riciclabile da un'azienda specializzata

Domande frequenti - AZ1120 PHILIPS

Come accendere l'apparecchio e selezionare la sorgente?

Utilizzare il selettore di sorgente (OFF / TAPE, CD, BAND (FM/MW)) per scegliere la sorgente sonora. Per spegnere, posizionarlo su OFF/TAPE.

Come migliorare il suono dei bassi?

Premere il tasto DBB (Dynamic Bass Boost) per rinforzare i bassi.

Come leggere un CD?

Posizionare il selettore di sorgente su CD. Aprire il vano, inserire il CD con il lato stampato verso l'alto, chiudere. Premere PLAY/PAUSA per avviare la riproduzione.

Come programmare le tracce sul CD?

In modalità stop, utilizzare SEARCH per selezionare una traccia, quindi premere CD MODE per memorizzarla. Ripetere fino a 20 tracce. Per riprodurre, premere PLAY/PAUSA.

Come registrare dal CD su cassetta?

Posizionare il selettore su CD, inserire un CD e una cassetta vergine. Premere RECORD ●, la riproduzione del CD si avvia automaticamente. Per interrompere, utilizzare PAUSA II.

Come pulire le testine del registratore a cassette?

Dopo circa 50 ore di utilizzo, aprire il vano, premere PLAY e pulire i rulli di pressione (C) con un bastoncino di cotone imbevuto di alcol. Premere PAUSA e pulire le testine (A) e il perno di trascinamento (B).

Cosa fare se il CD salta le tracce?

Verificare se il CD è graffiato o sporco. Pulirlo dal centro verso il bordo con un panno morbido. Disattivare le modalità SHUFFLE o PROGRAM se attive.

Come utilizzare il telecomando?

Inserire due batterie AAA nel telecomando. Puntarlo verso il ricevitore a distanza dell'apparecchio. I tasti consentono di avviare, fermare la riproduzione del CD e navigare tra le tracce.

Quali tipi di batterie utilizzare e come sostituirle?

Utilizzare sei batterie di tipo R14, UM-2 o C (alcaline consigliate) per l'apparecchio, e due batterie AAA per il telecomando. Rispettare la polarità indicata nel vano.

Cosa fare se l'apparecchio non si accende?

Verificare la regolazione del volume, scollegare le cuffie, assicurarsi che il cavo di alimentazione sia ben collegato o che le batterie siano inserite correttamente e non scariche. In caso di scarica elettrostatica, scollegare e ricollegare dopo alcuni secondi.

MANUALE UTENTE AZ1120 PHILIPS

DICIHIARAZIONE DI CONFORMITA

Si dichiara che I'apparecchio AZ 1120 Philips risponde alle prescrizioni dell'art. 2 comma 1 del D. M. 28 Agosto 1995 n. 548.

Fatto a Eindhoven, il 02/03/1999

BATTERIEN (OPTIONAL)

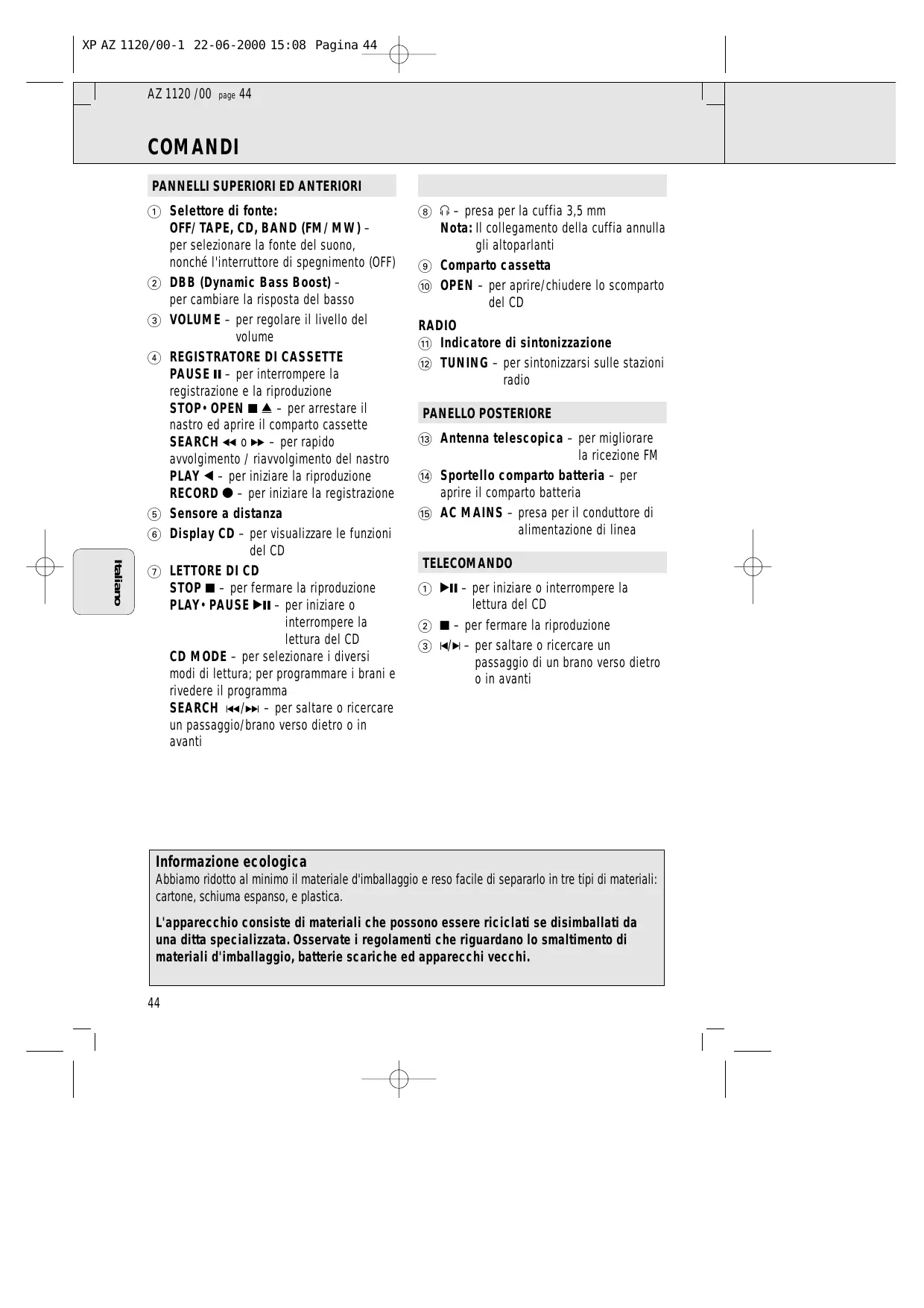

① Selettore di fonte: OFF/ TAPE, CD, BAND (FM/MW) - per selezionare la fonte del suono, nonché l'interruttore di spegnimento (OFF)
DBB (Dynamic Bass Boost) - perambiare la risposta del basso
(3) VOLUME - per regolare il livello del volume
4 REGISTRATORE DI CASSETTE PAUSE - per interrompere la registrazione e la riproduzione STOP · OPEN - per arrestare il nastro ed aprire il comparto cassette SEARCH - per rapido avvolgimento / riavvolgimento del nastro PLAY - per iniziare la riproduzione RECORD - per iniziare la registrazione
⑤ Sensore a distance
⑥ Display CD - per visualizzare le funzioni del CD
(7) LETTORE DI CD

STOP - per fermare la riproduzione PLAY·PAUSE - per iniziare o interrimpere lalettura del CD

CD MODE - per selezionare i diversi modi digettura; per programmare i brani e rivedere il programma SEARCH / - per saltare o ricercare un passaggio/brano verso diaetro o in avanti

8 - presa per la cuffia 3,5 mm Nota: Il collegamento della cuffia annulla gli altoparlanti
Comparto cassetta
10 OPEN - per aprire/chiudere lo scomparto del CD

RADIO

11 Indicatore di sintonizzazione
(12) TUNING - per sintonizzari sulle stazioni radio

PANELLO POSTERIORE

13 Antenna telescopica - per migliorare la riscezione FM
Sportello compato batteria - per apririle compato batteria
15 AC MAINS - presa per il conduttore di alimentazione di linea

TELECOMANDO

1 - per iniziare o interrompere lalettura del CD
(2) - per fermare la riproduzione
(3) - per saltare o ricercare un passaggio di un brano verso dietro o in avanti

Informazione ecologica

Abbiamo ridotto al minimo il materiale d'imballaggio e reso facile di separarlo in tre tipi di materiali: cartone, schiuma espanso, e plastica.

L'apparecchio consiste di materiali che possono essere riciclati se disimballati da una ditta specializzata. Osservate i regolamenti che riguardano lo smaltimento di materiali d'imballaggio, batterie scariche ed apparecchi vecchi.

Quando conveniente, usare l'alimentazione elettrica di rete se si voglioni conservare le batterie. Assicurarsi di tirare la spina dall'apparecchio e alla presa a muro prima di inserire le batterie.

BATTERIE (OPZIONALI)

1. Apire lo scomparto delle batterie ed insere sei batterie, del tipo R-14, UM-2 o C-cells, (preferibilmente alcaline) con la corretta polarità come indicato dai simboli "+" e "-" all'interno dello scomparto.

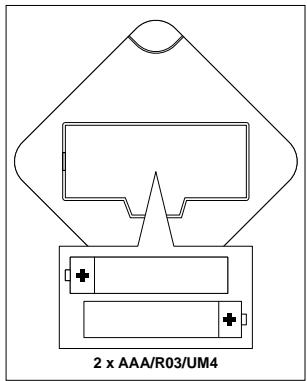

Telecomando (fornito)

Aprirlo scomparto della batteria ed insereire le due batterie, del tipo AAA,R03 o UM4 (preferibilmente alcaline).

1. Chiudere lo scomparto, assicurandosi che le batterie siano in posizione ferme e corrette. A quello punto l'apparecchio è pronto a funzionare.

2. L'uso incorretto di batterie cui causare perdita di elettrolito e causerà corrosione nelle scomparto o farà scoppiare le batterie. Quindi:

3. Non mischiare i tipi di batterie, es alcaline con zinco al carbonio. Usare solamente batterie dello stesso tipo, non tentare di mischiare vecchie batterie con quale nuove. - Quando si insertiscono nuove batterie, non tentare di mischiare vecchie batterie con quale nuove.

4. Togliere le batterie se l'apparecchio non deve essere usato per un lungo periodo di tempo.

Nota: L'alimentazione dalle batterie viene eliminata quando l'apparecchio viene collegato alla rete di linea.

Le batterie contengono sostanje chimiche, quindi devono esser smaltite in modo corretto

Uso della corrente CA della rete di linea

1. Controllare che la tensione di rete come indicato sulla piastrina del tipo ubicata sulla base dell'apparecchio corrisponda a quella dell'alimentazione di rete di linea. In caso contrario, consultare il rivenditore o il Servizio assistenza.
2. Collegare il conducattro di rete alla presa AC MAINS ed alla presa a muro. A quello punto l'alimentazione di rete è collegata e pronta per l'uso.
3. Per spagnere completeness l'apparecchio, tirare la spina del conduttore alla presa della rete di linea.
4. Scollegare il conduttore di rete alla presa per proteggere l'apparecchio durante violenti temporali.

Ricezone radio

1. Per selezionale la gamma d'onda desiderata, impostare il selettore di fonte a FM/MW.
2. Sintonizzare la stazione radio utilizzato il pomello di sintonizzazione.
3. Per FM, tirare fuori l'antenna telescopica. Inclinare e girare l'antenna. Ridurne la lunghezza se il segnale è troppo forte (molto vicino ad una trasmittente).
4. Per MW, l'apparecchio è munito di un'antenna incorpora quando non c'é bisogno dell'antenna telescopia. Posizione l'antenna muovendo tutto l'apparecchio.
5. Regolare il volume utilizzato i comandi VOLUME e DBB.
6. Per spegnere la radio, regolare il selettore di fonte alla posizione OFF/ TAPE (con i tasti della cassetta liberi).

LETTORE DI CD

Indicazioni di display delle funzioni del CD:

-Numero totale di brani: nel modo stop
-Numero di brano corrente: durante lagettura del CD
- Il numero del brano corrente lampeggia quando in pausa
- SHUFFLE/ REPEAT: modi: quando il rispettovo modo viene attivato
- PROGRAM: quando attivo:anches la appare brevamente quando si memorizza un brano
- nα: assenza disco/ errone nel funzionamento del CD oppure col CD stesso (consultare 'Individuzione dei Malfunzionamenti')
- F : memoria del programma piena

Lettura di un CD

1. Impostare il selettore di fonte a CD.
2. Per aprire lo sportello del CD, premere OPEN sullo steso sportello.
3. Inserire un CD col lato stampato rivolto versus l'alto e premere delicatamente lo sportello del CD per chiuderlo.
4. IllettordiCDeffettuaIscansione del contento del CD ed il numero totale di brani viene visualizzato.
5. Premere PLAY·PAUSE sull'apparecchio/telecomando per iniziare la riproduzione.
6. Regolare il livello del volume utilizzato i comandi VOLUME e DBB.
7. Per interrompere la riproduzione premere PLAY·PAUSE II. Per ricominciare, premere PLAY·PAUSE II di nuovo.
8. Per arrestare lalettura del CD, premere STOP sull'apparecchio/telecomando.
9. Per spagnere l'apparecchio, regolare il selettore di fonte alla posizione OFF/ TAPE (con i tasti della cassetta libero).

Nota: Lalettura del CD si interrompeanche quando:

• lo scomparto CD è aperto;
• il selettore di fonte si trova nella posizione OFF/ TAPE o FM/ MW;
• il CD ha raggiunto la fine.

Selezione di un brano diverso

Durante la riproduzione, si possono usare i tasti di SEARCH per selezionare un particolare brano.

• Se è stato selezionato in numero di un brano nella posizione di stop o pause, premere PLAY·PAUSE per,iniziare la riproduzione.
• Premere SEARCH una volta per il successivo brano, o premere ripetutamente fino a quando il numero del brano desiderato appeare nel display.
• Premere SEARCH « una volta per ritornare all'inizio di un brano corrente.
• Premer SEARCH pi di una volta per un brano precedente.

Individuzione di un passaggio di un brano

1. Premere etenere premuto SEARCH 山 _ 0 ^ 山
2. II CDienelettoadalta velocitàe basso volume.
3. Quando si riconisce il passaggio desiderato, rilasciare il pulsante SEARCH.

CD MODE: SHUFFLE e REPEAT

Il tasto CD MODE consente di selezionar e 4 modi diversi dilettura. I modi di riproduzione possono essere selezionati oambiati durante la riproduzione.

• SHUFFLE - tutti i brani vengono riprodotti in ordine casuale.
• SHUFFLE/REPEAT ALL - ripete tutto il CD continuativamente.
• REPEAT - riproduce continuativamente il brano corrente.

• REPEAT ALL - ripete tutto il CD.

• Durante la riproduzione, selezionare il modo play premendo CD MODE una volta o più fino a quando il modo digettura viene visualizzato.

• SiouldutilizzareSEARCH 一 _ 0 per saltare dei brani durante la riproduzione in CD MODE.
• Per ritornare alla riproduzione normale premere CD MODE sino a quando i modi SHUFFLE/ REPEAT non sono più visualizzati sul display.
• SiouldemereSTOPperabbandanireldo dilettura.

CD MODE: Programmazione dei numeri di brano

Si possono memorizzare fino a 20 brani nella sequenza desiderata. Se lo si desidera, un qualsiasi brano cui assere memorizzato più di una volta.

1. Nel posizione stop, premere SEARCH o per il brano desiderata.

1. Quando il numero del brano desiderato appeare, premere CD MODE una volta per memorizzarlo.
2. Il display visualizza 'P' breve e 'PROGRAM' (program) seguito dal numero del brano selezionato.
3. Ripetere le operazioni 1. e 2. per selezionare e memorizzare tutti i brani desiderati in quello modo.

Per rivedere il programma impostato

• Nella posizione stop, premere e tenere premuto CD MODE per più di un secondo.
• Il display visualizza i numeri di brani memorizzati in sequenza.
  Per riproduire il programma premere PLAY·PAUSE II.

Cancellazione di un programma

Il contento della memoria può essere cancellato:

• already to sportello CD;
• spostando la posizione del selettore di fonte;
• premendo STOP due volte durante la riproduzione/ nella posizione stop.
• Il display visualizza 'n o' breve e PROGRAM scompare quando il programma viene cancellato.

LETTURA DI UNA CASSETTA

1. Impostare il selettore di fonte a TAPE.
2. Premere STOP·OPEN ▲ per aprire lo scomparto della cassetta ed inserirvi la cassetta.
3. Chidere lo scomparto della cassetta.
4. Premere PLAY per avviare la riproduzione.
5. Regolare il volume utilizzato i comandi VOLUME e DBB.
6. Per interrompere la riproduzione premere PAUSE II. Per riprenderla, premere il tasto di nuovo.
7. Premendo o , si cui attivare l'avolgimento rapido del nastro in entrambé le direzioni. Premere STOP·OPEN ▲ per arrestre l'avolgimento rapido.
8. Premere STOP·OPEN ▲ per fermare il nastro.
9. I tasti vengono rilasciati automaticamente alla fine del nastro, a meno che non sia stato attivato PAUSE II.
10. Col selettore di fonte nella posizione OFF/ TAPE, l'apparecchio viene spento quando tutti i tasti della cassetta vengono rilasciatei.

INFORMAZIONI DI CARATTERE GENERALE SULLA REGISTRAZIONE

• La registrazione è ammessa nella misura in cui non vengano violati il copyright o altri diritti di terzi.
• Questa piatra non si presta alla registrazione su cassette di tipo al CHROME (IEC II) o METAL (IEC IV) Per registrar, utilizzato cassette di tipo NORMAL (IEC I) le cui linguette siano integre.
• Il migliorare livello di registrazione è impostato automaticamente. L'alterazione dei comandi VOLUME e DBB non influirà sulla registrazione in progresso.
• Sia all'inizio che alla fine del nastro, non ha luogo alcuna registrazione per 7 secondi, durante i quali la testa del nastro passaattraverso le testine del registratore.
• Per proteggere un nastro alla cancellazione accidentale,ippo di fronte a se e rompere la linguetta di sinistra. La registrazione su quello lato non sare più possibile. Per abilitare nuovamente la registrazione su diesso, copire le linguette con un pezzo di nastro adesivo.

Registrazione CD ad avvio sincronizzato

1. Impostare il selettore di fonte a CD.
2. Inserire un CD e, se lo si desidera, programma i numero di brano.
3. Premere STOP·OPEN ▲ per aprire lo scomparto cassette.
4. Chiudere lo scomparto cassette.
5. Premere RECORD per avviare la registrazione.
6. La riproduzione del programma del CD inizia automaticamente dall'inizio del programma stesso. Non è necessario avviare illettore di CD separatamente.
7. Premere PAUSE II per fare delle brevi pause. Premere nuovamente PAUSE II per riprendere la registrazione.
8. Premere STOP·OPEN ▲▲ per interrompere la registrazione.

Per selezionare e registrar un passaggio particolare

Durante la riproduzione del CD, premere e tenere premuto i tasti

SEARCH o 1 per individuare il passaggio.

• Premere PLAY·PAUSE per interromperemomentaneamente il CD al passaggio selezionato.
• Premere RECORD ● perché la registrazione riprenda da quello punto esatto del brano.

Registrazione alla radio

1. Impostare il selettore di fonte a FM/MW.
2. Sintonizzarsi sulla stazione radio desiderata (vedere 'RICEZIONE RADIO').
3. Premere STOP·OPEN ▲ per aprire lo scomparto cassette. Inserire una cassetta.
4. Chiudere lo scomparto cassette.
5. Premere RECORD per avviare la registrazione.

1. Per brevi interruzioni, premere PAUSE II. Per riprendere la registrazione Premere PAUSE II di nuovo.
2. Per arrestare la registrazione, premere STOP-OPEN

PRECAUZIONI E MANUTENZIONI DEL SISTEMA

• Posizione r'apparecchio su una superficie dura e piatta, in modo cheesso non s'inclini.
• Non esporre l'apparecchio, i CD, le batterie o le cassette ad umidità, pioggia, sabbia o a calore eccessivo causato da termosifoni o dai raggi diretti del sole.
• Non copire l'apparecchio. É necessario provvedere ad una ventilazione adeguata, lasciando una distanza minima di 15 cm fra le prese d'aria e le superfici circostanti, per evitare la formazione di calore.
• Le parti meccaniche dell'apparecchio contengono dei cuscinetti autolubrificanti; pertanto non devono essere olate o lubricate.
• Per pulire l'apparecchio, utilizzato un panno di camoscio soffice e leggermente inumidito. Non usare detergenti a base di alcool, ammoniaca, benzene o abrasivi, che potrebbero danneggiarne l'alloggiamento.

Manutenzione della piastra a cassette

Per assicurare una Buona registrazione elettura della piastra a cassette, pulire le parti A, B e C indicate nel diagramma sottostante, dopo circa 50 ore di funzionamento, o in media una volta al mese. Per pulire entrambé le piastre, usare un batuffolo di cotone leggermente inumidito di alcohol o uno speciale fluido per la pulizia delle testine.

1. Aprire il comparto cassette premendo STOP·OPEN ▲
2. Premere PLAY e pulire i rulli di gomma a pressione (c).
3. Premere PAUSE II e pulire le testine magnetiche (A) e gli alberini (B).
4. Al terminale pulizia, Premere STOP-OPEN

Manipolazione dei CD e dellettore di CD

Non toccare mai la lente del lettor di CD!
- Variazioni improvvisile della temperatura ambientale sono causare la formazione di condensa, con il seguente appannamento della lente dellettore di CD. Ci o rende impossibile lalettura del CD. Non cercare di pulire la lente, ma lasciare l'apparecchio in ambiente caldo, per fare evaporare l'umidità.
- Usare solo CD Audio Digitali.
- Per estrarre un CD dalla sua scatola, Premere il fermo centrale quando lo si solleva. Afferrare sempre il CD dal bordo e riporlo subito dopo il suo utilizzato, per evitare graffiti e polvere.
- Per pulire il CD, passare su diesso uno straccio morbido e primo di filacce, dal centro verso il bordo. Non utilizzato detergenti, che potrebbero danneggiare il disco.
Non scrivere mai su un CD e non attaccare adesivi su diesso.

Se si verifica un malfunzionamento, controllare in primo luogo i punti elencati prima di portare l'apparecchio ad essere riparato. Se no riuscite arettificare il problema seguite quosti consigli, consultate il rivenditore o il centro di assistenza.

AVVERTENZA: Non aprire l'apparecchio poiché c'é il rischio di scossa elettrica! In nessuna circostanza dovete tentare di riparare l'apparecchio a voi stessi, poiché ciò ne invaliderebbe la garanzia.

PROBLEM

Assenza di suono/alimentazione

Volume abbassato
- Alzare il volume
Cuffie colgate
- Scollegare le cuffie
- Il conduttore di rete non è collegato correttamente
- Collegare bene il condutlore di rete AC
- Batterie scariche/inserite male
- Inserire (nuove) batterie correttamente

Il display non funzione correttamente/ Nessuna reazione al funzionamento dei comandi

• Scarica elettrastatica
• Spagnere l'apparecchio, scollegare la spina di rete e ricollegarla durante alcuni secondi

La coproduzione del CD non funziona

• II CD è graffiti/sporco
  Sostituire/pulire il CD (vendi Manutenzione)
• Lente laser coperta di vapore
• Attendere sono a quando la lente si è climatizzata

II CD saliva i brani

• II CD è danneggiato o sporco
  Sostituire o pulire il CD
• SHUFFLE o programmazione attiva
• Abbandonare modo(i) SHUFFLE/programma

Scarsa qualità del suono della cassetta

• Polvere o sporcizia sulle testine, ecc.
• Pulire le parti della piastra ecc. vedi manutenzione
• Use di incompatibili tipi di cassette (METAL o CHROME)
• Usare solo NORMAL (IEC I) per la registrazione

La registrazione non funziona

• Linguetta(e) cassetta possibilmente rott(a)
• Mettere un pezzo di nastro adesivo sullo spazio della linguetta mancante

Telecomando non funziona correttamente

• Batterie scariche/inserite male
• Inserire (nuove) batterie correttamente
• Distanza/angolo tra l'apparecchio troppo grande
• Ridurre la distanza/l'angolo
