adattatore universale USB

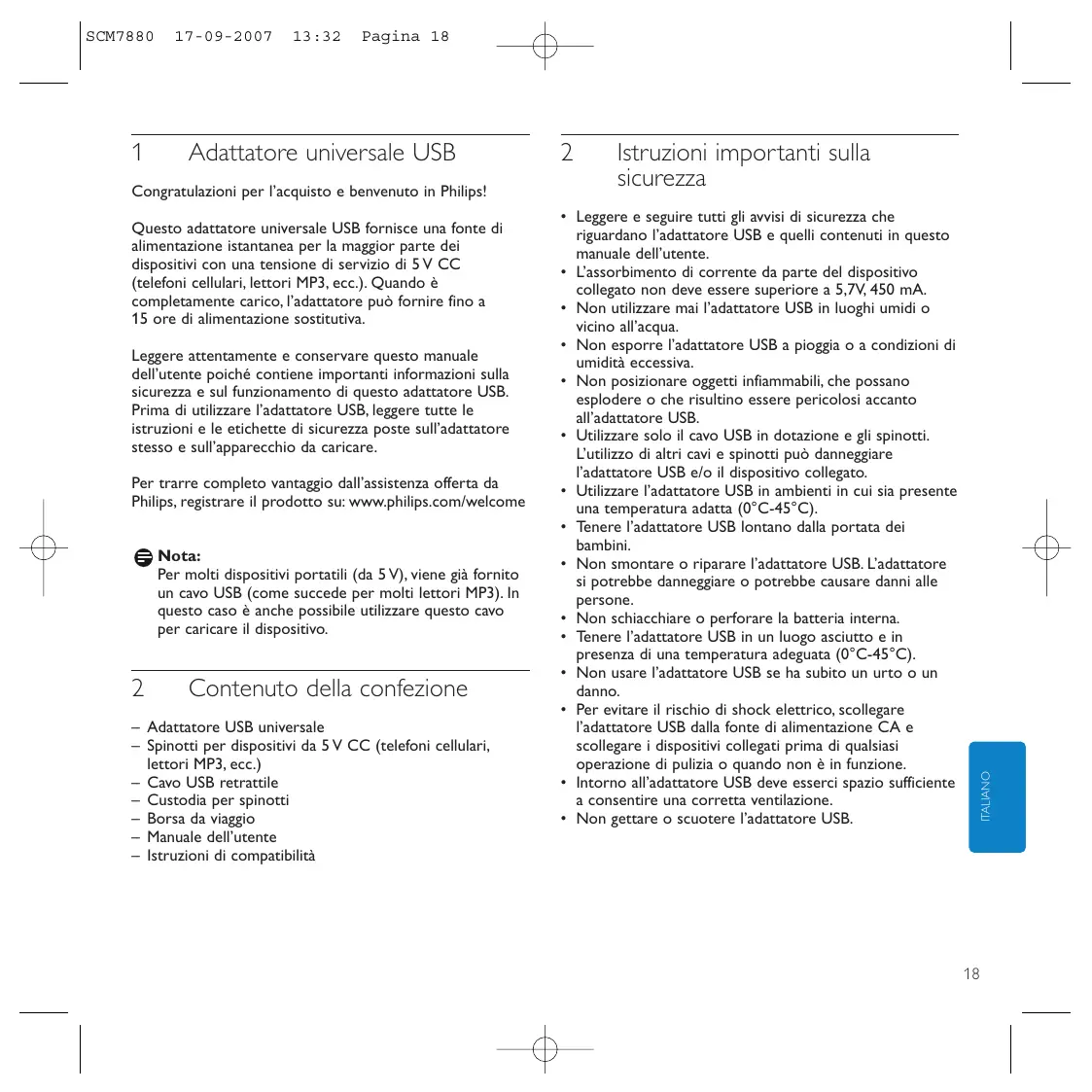

17-09-2007 13:32 Pagina 18 Adattatore universale USB Congratulazioni per l’acquisto e benvenuto in Philips! Questo adattatore universale USB fornisce una fonte di alimentazione istantanea per la maggior parte dei dispositivi con una tensione di servizio di 5 V CC (telefoni cellulari, lettori MP3, ecc.). Quando è completamente carico, l’adattatore può fornire fino a 15 ore di alimentazione sostitutiva. Leggere attentamente e conservare questo manuale dell’utente poiché contiene importanti informazioni sulla sicurezza e sul funzionamento di questo adattatore USB. Prima di utilizzare l’adattatore USB, leggere tutte le istruzioni e le etichette di sicurezza poste sull’adattatore stesso e sull’apparecchio da caricare. Per trarre completo vantaggio dall’assistenza offerta da Philips, registrare il prodotto su: www.philips.com/welcome Nota: Per molti dispositivi portatili (da 5 V), viene già fornito un cavo USB (come succede per molti lettori MP3). In questo caso è anche possibile utilizzare questo cavo per caricare il dispositivo.

Contenuto della confezione – Adattatore USB universale – Spinotti per dispositivi da 5 V CC (telefoni cellulari, lettori MP3, ecc.) – Cavo USB retrattile – Custodia per spinotti – Borsa da viaggio – Manuale dell’utente – Istruzioni di compatibilità

Istruzioni importanti sulla sicurezza

• Leggere e seguire tutti gli avvisi di sicurezza che riguardano l’adattatore USB e quelli contenuti in questo manuale dell’utente.
• L’assorbimento di corrente da parte del dispositivo collegato non deve essere superiore a 5,7V, 450 mA.
• Non utilizzare mai l’adattatore USB in luoghi umidi o vicino all’acqua.
• Non esporre l’adattatore USB a pioggia o a condizioni di umidità eccessiva.
• Non posizionare oggetti infiammabili, che possano esplodere o che risultino essere pericolosi accanto all’adattatore USB.
• Utilizzare solo il cavo USB in dotazione e gli spinotti. L’utilizzo di altri cavi e spinotti può danneggiare l’adattatore USB e/o il dispositivo collegato.
• Utilizzare l’adattatore USB in ambienti in cui sia presente una temperatura adatta (0°C-45°C).
• Tenere l’adattatore USB lontano dalla portata dei bambini.
• Non smontare o riparare l’adattatore USB. L’adattatore si potrebbe danneggiare o potrebbe causare danni alle persone.
• Non schiacchiare o perforare la batteria interna.
• Tenere l’adattatore USB in un luogo asciutto e in presenza di una temperatura adeguata (0°C-45°C).
• Non usare l’adattatore USB se ha subito un urto o un danno.
• Per evitare il rischio di shock elettrico, scollegare l’adattatore USB dalla fonte di alimentazione CA e scollegare i dispositivi collegati prima di qualsiasi operazione di pulizia o quando non è in funzione.
• Intorno all’adattatore USB deve esserci spazio sufficiente a consentire una corretta ventilazione.
• Non gettare o scuotere l’adattatore USB. ITALIANO SCM7880

17-09-2007 13:32 Pagina 19 Panoramica sulle funzioni (fig. A)

• La scritta si illumina quando è in carica un dispositivo da 5 V (quando non è collegato alcun dispositivo, il logo PHILIPS lampeggia).
• Lampeggia quando il dispositivo è completamente carico.

Spina di alimentazione pieghevole Si collega alla presa a muro.

Pulsante di controllo della batteria Attiva l’indicatore dell’alimentazione.

Porta USB Consente il collegamento a dispositivi da 5 V CC (telefoni cellulari, lettori MP3, ecc.).

Indicatore dell’alimentazione Indica lo stato della batteria.

Reset Ripristina l’adattatore USB alle impostazioni predefinite di fabbrica.

Funzionamento ITALIANO Caricamento della batteria interna (fig. B) 1 Premere il pulsante di controllo della batteria (3). > Si illuminano uno, due o tre LED dell’indicatore dell’alimentazione (5) ad indicare lo stato attuale della batteria. Se tutti e quattro i LED si illuminano, la batteria è completamente carica. 2 Inserire la spina di alimentazione (2) in una presa a muro. > I LED dell’indicatore dell’alimentazione (5) si illumineranno in sequenza ad indicare che la batteria sta caricando. > Quando tutti i LED si illuminano in maniera continua, la batteria è completamente carica.

Scollegare l’adattatore USB dalla presa a muro. Carica dei dispositivi: preparazione 1 Controllare la tensione massima in ingresso (V CC) del dispositivo che si desidera collegare. Fare riferimento al manuale dell’utente in dotazione con il dispositivo. 2 Assicurarsi che il dispositivo non richieda piú corrente (mA) rispetto ai 450 mA erogati. 3 Controllare il tipo di spinotto richiesto dal dispositivo. Per la scelta dello spinotto corretto, fare riferimento alle istruzioni di compatibilità. Caricamento di dispositivi da 5 V (fig. C) È possibile caricare un dispositivo da 5 V in due modi:

• Caricandolo direttamente tramite la batteria interna.
• Inserendo la spina di alimentazione (2) in una presa a muro.

Inserire la spina del cavo USB nella porta USB (4). Collegare lo spinotto al cavo USB. Inserire lo spinotto nel jack di alimentazione del dispositivo. > La scritta PHILIPS si illumina quando un dispositivo è in carica. > La scritta PHILIPS lampeggia quando il dispositivo è completamente carico. Scollegare il dispositivo dall’adattatore USB. Nota: Se non è possibile risolvere un problema con le indicazioni precedenti, provare a ripristinare l’adattatore USB di alimentazione premendo il pulsante RESET. Questo pulsante è incassato al fine di evitare il ripristino accidentale. Utilizzare una graffetta per premere lievemente il pulsante RESET.

Tipo di batteria: polimeri di litio Tensione in ingresso: 110V - 240V AC (60/50Hz) Tensione in uscita: max. 5,4 V CC 450 mA Uscita capacità batteria: 1000 mAh Tempo di carica: 2-3 ore Temperatura di funzionamento: 0°C - 45°C Dimensioni: 80,5 x 57,7 x 40,8 mm (a x l x p) Peso: 116 g

Risoluzione dei problemi Problema – Possibile causa

• Soluzione L’adattatore USB non carica il dispositivo collegato. – La tensione del dispositivo non corrisponde a quella dell’adattatore USB.
• Fare riferimento al manuale dell’utente in dotazione con il dispositivo. – Collegamento errato tra il dispositivo e l’adattatore USB.
• Assicurarsi che il cavo USB sia inserito correttamente nel dispositivo e nell’adattatore USB. – Cavo USB o spinotto danneggiato.
• Sostituire il cavo USB e/o lo spinotto. – Tipo di spinotto errato.
• Controllare lo spinotto e sostituirlo se necessario. – Carica della batteria dell’adattatore USB troppo bassa.
• Caricare l’adattatore USB. – Utilizzo di un cavo USB/spinotto non in dotazione.
• Utilizzare il cavo USB/spinotto in dotazione. – Problemi con il circuito elettrico dell’adattatore USB.
• Portare l’adattatore USB al rivenditore di zona. L’adattatore USB non può essere caricato. – Collegamento errato tra l’adattatore USB e la presa a muro.
• Controllare che la spina di alimentazione sia inserita completamente nella presa a muro. – Problemi con il circuito elettrico dell’adattatore USB.
• Portare l’adattatore USB al rivenditore di zona. Nota: Se non è possibile risolvere un problema con le indicazioni precedenti, provare a ripristinare l’adattatore USB di alimentazione premendo il pulsante RESET. Questo pulsante è incassato al fine di evitare il ripristino accidentale. Utilizzare una graffetta per premere lievemente il pulsante RESET.

• Ricaricare l’adattatore USB ogni tre mesi quando non viene utilizzato per lunghi periodi di tempo.
• Utilizzare un panno soffice, che non lasci pelucchi per pulire la parte esterna dell’adattatore USB. Non utilizzare prodotti chimici, solventi o detergenti aggressivi.
• Per qualsiasi problema con l’adattatore USB o con i relativi accessori, rivolgersi al rivenditore locale.

Assistenza Assistenza online: www.philips.com/welcome Per assistenza interattiva e domande frequenti. ITALIANO SCM7880 La carica dell’adattatore USB dura poco. – Adattatore USB non caricato completamente prima dell’utilizzo.

• Caricare completamente l’adattatore USB prima dell’utilizzo.

Informazioni per il consumatore Smaltimento di vecchi prodotti Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. Se su un prodotto si trova il simbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE. Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto. Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.
