INSTRUKCJA OBSŁUGI SCM7880 PHILIPS

uniwersalny adapter USB

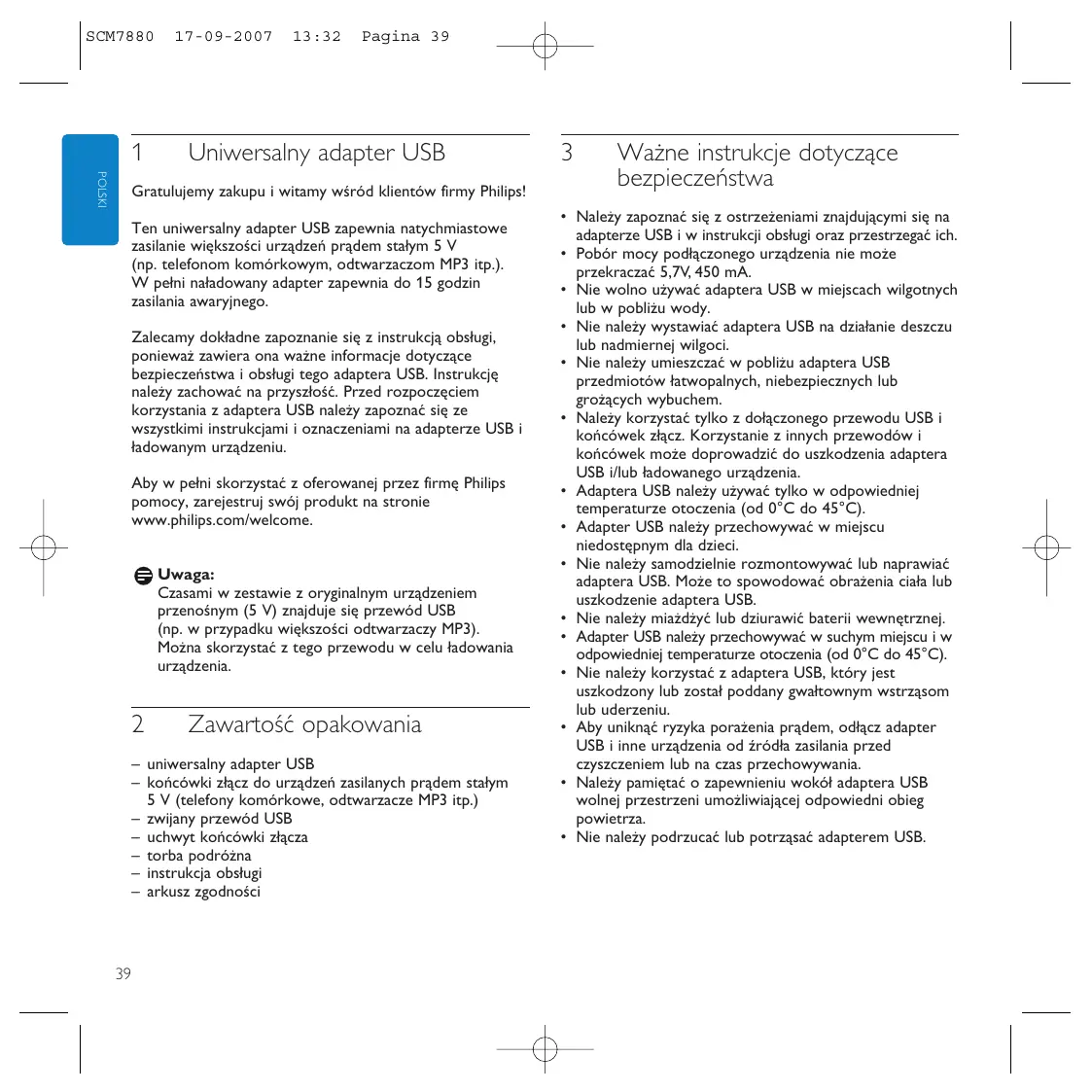

17-09-2007 13:32 Pagina 39 Uniwersalny adapter USB POLSKI Gratulujemy zakupu i witamy wśród klientów firmy Philips! Ten uniwersalny adapter USB zapewnia natychmiastowe zasilanie większości urządzeń prądem stałym 5 V (np. telefonom komórkowym, odtwarzaczom MP3 itp.). W pełni naładowany adapter zapewnia do 15 godzin zasilania awaryjnego. Zalecamy dokładne zapoznanie się z instrukcją obsługi, ponieważ zawiera ona ważne informacje dotyczące bezpieczeństwa i obsługi tego adaptera USB. Instrukcję należy zachować na przyszłość. Przed rozpoczęciem korzystania z adaptera USB należy zapoznać się ze wszystkimi instrukcjami i oznaczeniami na adapterze USB i ładowanym urządzeniu. Aby w pełni skorzystać z oferowanej przez firmę Philips pomocy, zarejestruj swój produkt na stronie www.philips.com/welcome. Uwaga: Czasami w zestawie z oryginalnym urządzeniem przenośnym (5 V) znajduje się przewód USB (np. w przypadku większości odtwarzaczy MP3). Można skorzystać z tego przewodu w celu ładowania urządzenia.

Zawartość opakowania – uniwersalny adapter USB – końcówki złącz do urządzeń zasilanych prądem stałym 5 V (telefony komórkowe, odtwarzacze MP3 itp.) – zwijany przewód USB – uchwyt końcówki złącza – torba podróżna – instrukcja obsługi – arkusz zgodności

Ważne instrukcje dotyczące bezpieczeństwa

• Należy zapoznać się z ostrzeżeniami znajdującymi się na adapterze USB i w instrukcji obsługi oraz przestrzegać ich.
• Pobór mocy podłączonego urządzenia nie może przekraczać 5,7V, 450 mA.
• Nie wolno używać adaptera USB w miejscach wilgotnych lub w pobliżu wody.
• Nie należy wystawiać adaptera USB na działanie deszczu lub nadmiernej wilgoci.
• Nie należy umieszczać w pobliżu adaptera USB przedmiotów łatwopalnych, niebezpiecznych lub grożących wybuchem.
• Należy korzystać tylko z dołączonego przewodu USB i końcówek złącz. Korzystanie z innych przewodów i końcówek może doprowadzić do uszkodzenia adaptera USB i/lub ładowanego urządzenia.
• Adaptera USB należy używać tylko w odpowiedniej temperaturze otoczenia (od 0°C do 45°C).
• Adapter USB należy przechowywać w miejscu niedostępnym dla dzieci.
• Nie należy samodzielnie rozmontowywać lub naprawiać adaptera USB. Może to spowodować obrażenia ciała lub uszkodzenie adaptera USB.
• Nie należy miażdżyć lub dziurawić baterii wewnętrznej.
• Adapter USB należy przechowywać w suchym miejscu i w odpowiedniej temperaturze otoczenia (od 0°C do 45°C).
• Nie należy korzystać z adaptera USB, który jest uszkodzony lub został poddany gwałtownym wstrząsom lub uderzeniu.
• Aby uniknąć ryzyka porażenia prądem, odłącz adapter USB i inne urządzenia od źródła zasilania przed czyszczeniem lub na czas przechowywania.
• Należy pamiętać o zapewnieniu wokół adaptera USB wolnej przestrzeni umożliwiającej odpowiedni obieg powietrza.
• Nie należy podrzucać lub potrząsać adapterem USB.

17-09-2007 13:32 Pagina 40 Opis elementów urządzenia (rys. A)

• Świeci się podczas ładowania urządzenia 5 V (jeśli żadne urządzenie nie jest podłączone, logo PHILIPS będzie migać).
• Miga, gdy urządzenie jest w pełni naładowane.

Składana wtyczka zasilania Umożliwia podłączenie do gniazdka elektrycznego.

Port USB Umożliwia podłączenie urządzeń zasilanych prądem stałym 5 V (telefonów komórkowych, odtwarzaczy MP3 itp.).

Wskaźnik zasilania Wskazuje stan akumulatora.

Przycisk resetowania Pozwala przywrócić domyślne ustawienia fabryczne adaptera USB.

Obsługa urządzenia Ładowanie akumulatora wewnętrznego (rys. B) 1 Naciśnij przycisk kontroli akumulatora (3). > W obszarze wskaźnika zasilania włączy się jedna, dwie lub trzy kontrolki (5), wskazując aktualny stan akumulatora. Włączenie wszystkich czterech kontrolek oznacza, że akumulator jest w pełni naładowany. 2 Włóż wtyczkę zasilania (2) do gniazdka elektrycznego. > Kontrolki wskaźnika zasilania (5) zaczną po kolei migać, informując o ładowaniu akumulatora. > Ciągłe światło wszystkich kontrolek oznacza, że akumulator został w pełni naładowany.

Odłącz adapter USB od gniazdka elektrycznego. POLSKI SCM7880 Ładowanie urządzeń - czynności wstępne 1 Sprawdź maksymalne napięcie wejściowe (V DC) urządzenia, które chcesz podłączyć. Szczegółowe informacje można znaleźć w instrukcji obsługi urządzenia. 2 Upewnij się, że urządzenie nie wymaga większego natężenia prądu niż 450 mA. 3 Sprawdź, jaki rodzaj końcówki złącza jest wymagany do tego urządzenia. Szczegółowe informacje dotyczące odpowiednich końcówek dla poszczególnych urządzeń można znaleźć w arkuszu zgodności. Ładowanie urządzeń 5 V (rys. C) Urządzenia 5 V można ładować na dwa sposoby:

• ładowanie bezpośrednio z baterii wewnętrznej,
• włożenie wtyczki zasilania (2) do gniazdka elektrycznego.

Włóż wtyczkę przewodu USB do portu USB (4). Podłącz końcówkę złącza do przewodu USB. Włóż końcówkę złącza do gniazda zasilania urządzenia. > PHILIPS zapali się w momencie rozpoczęcia ładowania urządzenia. > PHILIPS zacznie migać, gdy urządzenie będzie w pełni naładowane. Odłącz urządzenie od adaptera USB. Uwaga: Jeśli mimo postępowania zgodnie z powyższymi wskazówkami nie można rozwiązać problemu, należy przywrócić ustawienia domyślne zestawu zasilającego, naciskając przycisk RESET. Przycisk RESET znajduje się we wgłębieniu, aby uniemożliwić przypadkowe naciśnięcie. Delikatnie naciśnij przycisk RESET za pomocą spinacza.

17-09-2007 13:32 Pagina 41 Dane techniczne Rodzaj akumulatora: litowo-polimerowy Napięcie wejściowe: 110V - 240V AC (60/50Hz) Napięcie wyjściowe: maks. prąd stały 5,4 V 450 mA Pojemność akumulatora: 1000 mAh Czas ładowania: 2-3 godzin Temperatura eksploatacji: od 0°C do 45°C Wymiary: 80,5 x 57,7 x 40,8 mm (w x s x g) Waga: 116 g Nie można ładować adaptera USB – Nieprawidłowe podłączenie adaptera USB do gniazdka elektrycznego.

• Sprawdź, czy wtyczka zasilania jest prawidłowo włożona do gniazdka elektrycznego. – Problemy z obwodem elektronicznym adaptera USB.
• Zanieś adapter do lokalnego dystrybutora. Uwaga: Jeśli mimo postępowania zgodnie z powyższymi wskazówkami nie można rozwiązać problemu, należy przywrócić ustawienia domyślne zestawu zasilającego, naciskając przycisk RESET. Przycisk RESET znajduje się we wgłębieniu, aby uniemożliwić przypadkowe naciśnięcie. Delikatnie naciśnij przycisk RESET za pomocą spinacza. Rozwiązywanie problemów Problem – Możliwa przyczyna
• Rozwiązanie Adapter USB nie ładuje podłączonego urządzenia – Napięcie urządzenia nie odpowiada napięciu adaptera USB.
• Więcej informacji można znaleźć w instrukcji obsługi urządzenia. – Nieprawidłowe połączenie urządzenia z adapterem USB.
• Upewnij się, że przewód USB jest prawidłowo podłączony do urządzenia i adaptera USB. – Uszkodzony przewód USB lub końcówka złącza.
• Wymień przewód USB i/lub końcówkę złącza. – Zastosowanie nieprawidłowej końcówki złącza.
• Sprawdź końcówkę złącza i wymień ją, jeśli to konieczne. – Zbyt niski poziom naładowania akumulatora adaptera USB.
• Naładuj adapter USB. – Nieprawidłowy przewód USB / końcówka złącza.
• Zastąp je przewodem USB / końcówką złącza znajdującą się w zestawie. – Problemy z obwodem elektronicznym adaptera USB.
• Zanieś adapter do lokalnego dystrybutora. Akumulator adaptera USB szybko się rozładowuje. – Adapter USB nie został w pełni naładowany przed użyciem.
• Całkowicie naładuj adapter USB przed użyciem.

• Adapter USB należy ładować co trzy miesiące, jeśli nie jest używany przez długi czas.
• Adapter USB należy czyścić przy użyciu niestrzępiącej się ściereczki. Nie należy używać do tego celu środków chemicznych, rozpuszczalników ani silnych środków czyszczących.
• W przypadku wystąpienia jakichkolwiek problemów z adapterem USB lub akcesoriami należy skontaktować się z lokalnym dystrybutorem.

Potrzebna pomoc? Pomoc w Internecie: www.philips.com/welcome Można tutaj uzyskać pomoc interaktywną i odpowiedzi na często zadawane pytania.

17-09-2007 13:32 Pagina 57 Informacje dla użytkownika Usuwanie zużytych produktów Niniejszy produkt został zaprojektowany i wykonany w oparciu o wysokiej jakości materiały i podzespoły, które poddane recyklingowi mogą być ponownie użyte.
