Τύπος προϊόντος	Θερμικός κλαδευτήρας φρακτών
Μάρκα	Hitachi
Μοντέλο	CG 27EJ (SLD)
Κυβισμός κινητήρα	27 cm³
Τύπος κινητήρα	2 χρόνων, βενζίνης
Μήκος κοπής	600 mm (περίπου)
Τύπος λάμας	Διπλή λάμα από ατσάλι
Απόσταση δοντιών	30 mm
Χωρητικότητα δεξαμενής	0,5 L
Βάρος (χωρίς καύσιμο)	5,0 kg
Επίπεδο θορύβου	105 dB(A) (εγγυημένο)
Δονήσεις (μπροστινή λαβή)	4,1 m/s²
Δονήσεις (πίσω λαβή)	5,0 m/s²
Τροφοδοσία	Βενζίνη με μίγμα 2 χρόνων 50:1
Κύριες λειτουργίες	Κοπή φρακτών, θάμνων, κλαδιών
Συντήρηση και καθαρισμός	Καθαρισμός λάμων μετά τη χρήση, περιοδικό ακόνισμα, εκκένωση καυσίμου πριν την αποθήκευση
Ασφάλεια	Προφυλακτήρας λάμας, διακόπτης έκτακτης ανάγκης, αντικραδασμική λαβή
Ανταλλακτικά και επισκευασιμότητα	Λάμες, μπουζί, φίλτρα, καλώδια διαθέσιμα από εξουσιοδοτημένους αντιπροσώπους
Έγγραφα που περιλαμβάνονται	Οδηγίες χρήσης στα γαλλικά, οδηγός γρήγορης εκκίνησης
Εγγύηση	2 χρόνια (ανταλλακτικά και εργασία)

Συχνές ερωτήσεις - CG 27EJ (SLD) HITACHI

Τι τύπο καυσίμου να χρησιμοποιήσω για τον κλαδευτήρα φρακτών Hitachi CG 27EJ (SLD);

Χρησιμοποιήστε μίγμα αμόλυβδης βενζίνης και ποιοτικού λαδιού 2 χρόνων σε αναλογία 50:1. Μη χρησιμοποιείτε βενζίνη με περισσότερο από 10% αιθανόλη.

Πώς να ξεκινήσω τον κινητήρα εν ψυχρώ;

Τοποθετήστε το διακόπτη στη θέση ON, κλείστε το τσοκ, αντλήστε την αντλία προπλήρωσης μέχρι να δείτε καύσιμο, τραβήξτε τη μίζα μέχρι να βήξει ο κινητήρας, ανοίξτε το τσοκ και τραβήξτε ξανά.

Πώς να ρυθμίσω την ταχύτητα ρελαντί;

Η βίδα ρελαντί βρίσκεται στο καρμπυρατέρ. Γυρίστε την για να επιτύχετε σταθερή λειτουργία χωρίς να κινείται η λάμα. Συμβουλευτείτε τις οδηγίες για ακριβείς ρυθμίσεις.

Τι να κάνω αν η λάμα δεν κόβει πλέον σωστά;

Ακονίστε τις λάμες με λίμα ή αντικαταστήστε τις αν είναι πολύ φθαρμένες. Ελέγξτε επίσης ότι η απόσταση των δοντιών είναι σωστή.

Πώς να καθαρίσω τον κλαδευτήρα φρακτών μετά τη χρήση;

Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε τα υπολείμματα φυτών. Καθαρίστε το φίλτρο αέρα και το μπουζί. Μη χρησιμοποιείτε πλυστικό υψηλής πίεσης.

Ποιο είναι το μέγιστο μήκος κοπής;

Το μήκος κοπής είναι περίπου 600 mm, επιτρέποντας την κοπή κλαδιών διαμέτρου έως 18 mm.

Πώς να αλλάξω τη λάμα;

Αποσυνδέστε το μπουζί, αφαιρέστε τα μπουλόνια στερέωσης της λάμας, τοποθετήστε τη νέα λάμα σεβόμενοι τον προσανατολισμό, σφίξτε τα μπουλόνια με τη ροπή που καθορίζεται στις οδηγίες.

Τι να κάνω σε περίπτωση διαρροής καυσίμου;

Σταματήστε αμέσως τη συσκευή, ελέγξτε τους σωλήνες και τα παρεμβύσματα. Μη χρησιμοποιείτε πριν από επισκευή. Συμβουλευτείτε έναν επαγγελματία.

Πώς να αποθηκεύσω τη συσκευή το χειμώνα;

Αδειάστε το ρεζερβουάρ και αφήστε τον κινητήρα να λειτουργήσει μέχρι να σταματήσει. Καθαρίστε το σύνολο, εφαρμόστε λάδι στις λάμες και αποθηκεύστε σε στεγνό μέρος.

Πού να βρω ανταλλακτικά;

Τα ανταλλακτικά είναι διαθέσιμα από εξουσιοδοτημένους αντιπροσώπους Hitachi ή online. Να χρησιμοποιείτε πάντα γνήσια ανταλλακτικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CG 27EJ (SLD) HITACHI

Διαβάστε προσεκτικά το εγχειρίδιο πριν χειριστείτε αυτό το μηχάνημα.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

'Εννοιες των συμβόλων ή των ετικετών. (ΣΗΜΕΙΩΣΗ! Δεν υπάρχουν σε μερικές συσκευές)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εξάτμιση του κινητήρα αυτού του προϊόντος περιέχει χημικά στοιχεία τα οποία είναι γνωστά στην Πολιτεία της Καλιφόρνιας ότι προκαλούν καρκίνο, ανωμαλίες στη γέννηση και άλλες βλάβες στην αναπαραγωγή.

Πάντοτε να φοράτε προστατευτικά ματιών, κεφαλιού και αυτών κατά την χρήση αυτής της συσκευής.

Διαβάστε, κατανοήσετε και ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες που βρίσκονται μέσα σε αυτόν τον οδηγό και πάνω στη συσκευή.

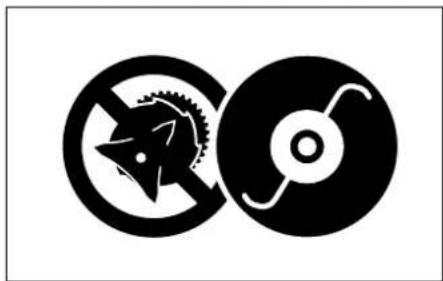

Μην χρησιμοποιήσετε μεταλλικές/άκαμπτες λάμες όταν εμφανίζεται αυτό το σημάδι στη συσκευή.

Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε τα παρακάτω μέτρα προστασίας και τις προειδοποιήσεις. Η απρόσεκτη ή η ακατάλληλη χρήση της συσκευής μπορεί να προκαλέσει σοβαρό ή θανάσιμο τραυματισμό.

Κρατήστε όλα τα παιδιά, τους παρισταμένους και τους βοηθούς 15 m μακριά από τη συσκευή. Εάν κάποιος σας πλησιάσει, σταματήστε το κινητήρα και το κοπτικό εξάρτημα αμέσως.

Δώστε προσοχή στο πέταγμα αντικειμένων

Χρησιμοποιήσετε αντιολισθητικό και ανθεκτικό εξοπλισμό.

Δείχνει τη μέγιστη ταχύτητα του άξονα. Μην χρησιμοποήσετε ένα κοπτικό εξάρτημα του οποίου η ανώτατη περιστροφή/λεπτό είναι κάτω από την περιστροφή/λεπτό του άξονα.


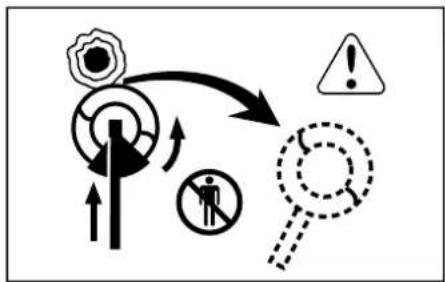

Η λάμα μπορεί να κλωτσήσει όταν έρθει σε επαφή με ένα στερεό αντικείμενο στην κρίσιμη περιοχή καθώς περιστρέφεται. Μια επικίνδυνη αντίδραση μπορεί να συμβεί προκαλώντας την βίαια ώθηση όλης της συσκευής και του χειριστή. Αυτή η αντίδραση λέγεται ΚΛΩΤΣΗΜΑ ΛΑΜΑΣ. Ως αποτέλεσμα, ο χρήστης μπορεί να χάσει τον έλεγχο της συσκευής το οποίο μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό. Το κλώτσημα της λάμας είναι πιο πιθανό να συμβεί στις περιοχές που είναι δύσκολη η παρατήρηση του υλικού που κόβεται.

Γάντια πρέπει να φοριούνται όταν χρειάζεται, π.χ., κατά τη συναρμολόγηση του κοπτικού εξαρτήματος.

Δείξτε τη θέση της λαβής. Μην συνδέσετε τη λαβή πάνω από αυτό το σημείο.

Πριν τη χρήση του μηχανήματός σας

• Διαβάστε τον οδηγό προσεκτικά.
- Ελέγξετε ότι η συσκευή κοπής έχει σωστά συναρμολογηθεί και ρυθμιστεί.
- Ξεκινήστε τη συσκευή και ελέγξετε τη ρύθμιση του καρμπιρατέρ. Δείτε το "Συντήρηση".

Δηλωση συμβατοτητας

Η Nikko Tanaka Engineering Co., Ltd., 3-4-29 Tsudanuma, Narashino, Chiba, Japan Δηλώνει με απόλυτη ευθύνη ότι το προϊόν θαμνοκοπτικό μοντέλο

CG25EJ/CG25EJ (L)/CG25EJ (SL)

στο οποίο αναφέρεται η παρούσα δήλωση είναι εναρμονισμένο με τις βασικές απαιτήσεις ασφάλειας των κανονισμών.

98/37/EC, 89/336/EEC, 2000/14/EC

Τα παρακάτω πρότυπα έχουν ληφθεί υπόψην.

ISO 7112/7113/7916/7917/7918/8380/11682

(EN ISO 12100-1/2, EN ISO 11806)

Κατασκευασμένο στη: Τσίμπα, Ιαπωνίας

Αρ. Σειράς μέχρι από E570001

Υπογραφή: Yoshio Osada

Θέση:

Διευθυντής

Ευρετήριο

Ti είναι τι? 5

Προειδοποιήσεις και οδηγίες ασφαλείας ——— 6

Διαδικασίες συναρμολόγησης ____ 7

Διαδικασίες λειτουργίας ____ 10

Συντήρηση 13

Τεχνικά χαρακτηριστικά 15

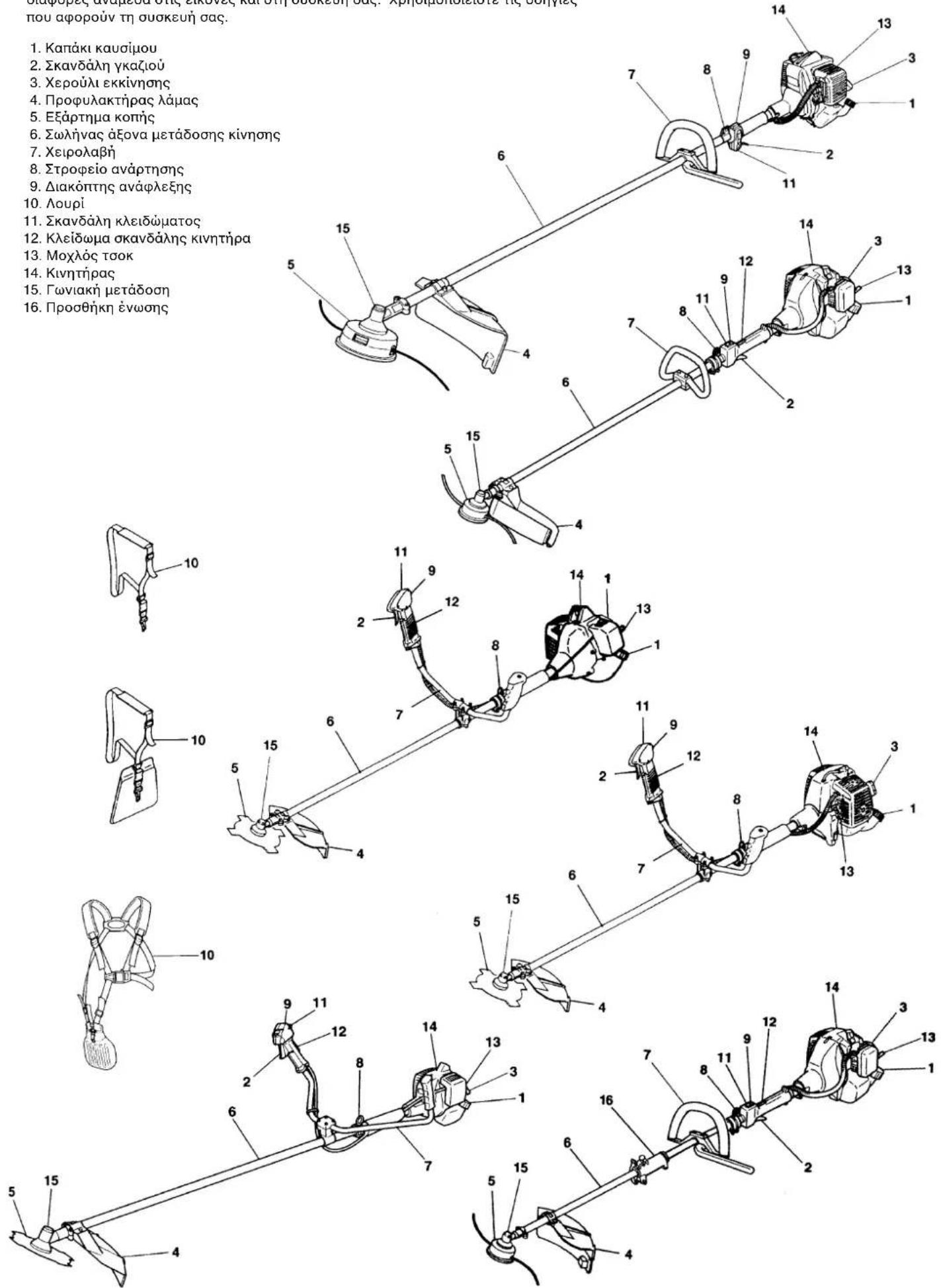

1. Ti ειναι τί

Επειδή αυτός ο οδηγός καλύπτει αρκετά μοντέλα, μπορεί να υπάρχουν ορισμένες διαφορές ανάμεσα στις εικόνες και στη συσκευή σας. Χρησιμοποιείστε τις οδηγίες που αφορούν τη συσκευή σας.

1. Καπάκι καυσίμου
2. Σκανδάλη γκαζιού
3. Χερούλι εκκίνησης
4. Προφυλακτήρας λάμας
5. Εξάρτημα κοπής
6. Σωλήνας άξονα μετάδοσης κίνησης
7. Χειρολαβή
8. Στροφείο ανάρτησης
9. Διακόπτης ανάφλεξης
10. Λουρί
11. Σκανδάλη κλειδώματος
    12.Κλείδωμα σκανδάλης κινητήρα
12. Μοχλός τσοκ
13. Κινητήρας
14. Γωνιακή μετάδοση
15. Προσθήκη ένωσης

2. Προειδοποιήσεις και οδηγίες ασφαλείας

Ασφάλεια χρήστη

• Πάντοτε να φοράτε μια προστατευτική προσωπίδα ή προστατευτικά γυαλιά.
• Πάντοτε να φοράτε ανθεκτικά, μακριά παντελόνια, μπότες και γάντια. Μην φοράτε χαλαρά ρούχα, κοσμήματα, κοντά παντελόνια, σανδάλια ή να είστε χωρίς υποδήματα. Φτιάξετε τα μαλλιά σας έτσι ώστε να βρίσκονται πάνω από τον ώμο σας.
• Μην κάνετε χρήση αυτού του εργαλείου όταν είσαστε κουρασμένοι, άρρωστοι ή κάτω από την επίδραση του αλκοόλ, φαρμακευτικών ουσιών ή θεραπείας.
• Ποτέ μην επιτρέψετε σε ένα παιδί ή ένα άτομο χωρίς εμπειρία να χειριστεί αυτό το μηχάνημα.
  • Φοράτε προστατευτικά ακοής.
• Ποτέ να μην ξεκινήσετε ή να λειτουργήσετε το κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο. Η εισπνοή των καυσαερίων της εξάτμισης μπορεί να επιφέρει το θάνατο
• Διατηρήστε τις λαβές καθαρές από λάδι και καύσιμο.
• Κρατήστε τα χέρια μακριά από το εξάρτημα με το οποίο γίνεται η κοπή.
• Μην αρπάξετε ή κρατήσετε τη συσκευή από τον εξάρτημα με το οποίο γίνεται η κοπή.
• Όταν η συσκευή είναι κλειστή, σιγουρευτείτε το εξάρτημα κοπής έχει σταματήσει πριν η συσκευή τοποθετηθεί κάτω.

Ασφάλεια συσκευής / μηχανήματος

• Ελέγξετε όλη τη συσκευή/μηχάνημα πριν από την κάθε χρήση. Αντικαταστήστε τα εξαρτήματα που έχουν πάθει ζημιά. Ελέγξετε τις διαρροές καυσίμου και σιγουρευτείτε ότι όλοι οι σύνδεσμοι βρίσκονται στη θέση τους και είναι ασφαλώς σφιγμένοι.
• Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν τις οποιαδήποτε ρωγμές, απολέπιση ή έχουν πάθει κατά τον οποιονδήποτε τρόπο ζημιά πριν τη χρήση της συσκευής/μηχανήματος.
- Σιγουρευτείτε ότι ο προφυλακτήρας είναι σωστά τοποθετημένος.
- Κρατήστε τα άλλα άτομα μακριά όταν κάνετε ρυθμίσεις στο καρμπιρατέρ.
- Χρησιμοποιείτε μόνο ανταλλακτικά που συστήνονται για αυτή τη συσκευή/μηχάνημα από τον κατασκευαστή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ να μην τροποποιήσετε τη συσκευή/μηχάνημα κατά οποιονδήποτε τρόπο. Ποτέ να μην χρησιμοποιήσετε την συσκευή/μηχάνημα για άλλη δουλειά εκτός από αυτή για την οποία προορίζεται.

Ασφάλεια καυσίμου

• Ανακατεύετε και ρίχνετε το καύσιμο σε εξωτερικό χώρο και όπου δεν υπάρχουν σπίθες ή φλόγες.
• Χρησιμοποιείστε ένα δοχείο που είναι εγκεκριμένο για καύσιμα.

• Μην καπνίζετε ή επιτρέψετε το κάπνισμα κοντὰ σε καύσιμα ή στη συσκευή/μηχάνημα ή κατὰ την χρήση της συσκευής/μηχανήματος.

• Σκουπίστε όλες τις κηλίδες καυσίμου πριν την εκκίνηση του κινητήρα. Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από την περιοχή τροφοδοσίας καυσίμου πριν το ξεκίνημα του κινητήρα.

• Σταματήστε το κινητήρα πριν την αφαίρεση της τάπας του καυσίμου
  • Αδειάστε το ρεζερβουάρ του καυσίμου πριν αποθηκεύσετε τη συσκευή/μηχάνημα. Συστήνεται να αδειάζετε το καύσιμο μετά από κάθε χρήση. Αν το καύσιμο μείνει στο ρεζερβουάρ, κάνετε την αποθήκευση έτσι ώστε να μην διαρρεύσει το καύσιμο.
  • Αποθηκεύσετε τη συσκευή/μηχάνημα και το καύσιμο σε ένα χώρο όπου οι ατμοί του καυσίμου δεν μπορούν να φτάσουν σε σπινθήρες ή γυμνές φλόγες από θερμαντήρες νερού, ηλεκτρικά μοτέρ ή διακόπτες, λέβιτες κλπ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Τα συστήματα ενάντια στη δόνηση δεν εξασφαλίζουν ότι δεν θα υποστείτε την ασθένεια του "άσπρου δακτύλου" ή την κάκωση του καρπού και χεριού λόγω επαναληπτικής προσπάθειας. Επομένως οι συνεχείς και τακτικοί χρήστες πρέπει να παρακολουθούν στενά τν κατάσταση των χεριών και των δακτύλων τους. Αν εμφανιστεί οποιοδήποτε από τα παραπάνω συμπτώματα, ζητήστε αμέσως ιατρική συμβουλή.

Ασφάλεια κοπής

• Μην κόψτε οποιοδήποτε άλλο υλικό εκτός από γρασίδι και θάμνο.
• Εξετάστε την περιοχή που πρόκειται να κοπή πριν από την κάθε χρήση. Αφαιρέσετε τα αντικείμενα τα οποία μπορούν να πεταχτούν ή να μπλεχτούν.
  • Για την προστασία της αναπνοής, φορέστε μια μάσκα προστασίας ενάντια σε αερολύματα κατά την κοπή γρασιδιού στο οποίο προηγήθηκε ψεκασμός φυτοφαρμάκου.
• Κρατήστε άλλα πρόσωπα συμπεριλαμβανομένων των παιδιών, ζώων, παραστεκομένων και βοηθών έξω από μια ζώνη κινδύνου 15 μέτρων. Αν σας πλησιάζει κάποιος σταματήστε αμέσως τον κινητήρα.
• Πάντοτε να κρατάτε το κινητήρα στη δεξιά πλευρά του σώματός σας.
• Κρατήστε την μονάδα/το μηχάνημα γερά με τα δυο χέρια.
• Διατηρήστε γερό πάτημα και ισορροπία. Μην προεκτείνεστε.
• Κρατήστε όλα τα μέρη του σώματός σας μακριά από το σιγαστήρα και το εξάρτημα κοπής όταν λειτουργεί η μηχανή.
• Κρατάτε το εξάρτημα κοπής κάτω από το ύψος της μέσης.

Ασφάλεια συντήρησης

• Διατηρήστε τη συσκευή/μηχάνημα σύμφωνα με τις συνιστώμενες διαδικασίες.
• Αποσυνδέσετε το μπουζί πριν από την εκτέλεση της συντήρησης εκτός από την περίπτωση των ρυθμίσεων του καρμπιρατέρ.
• Κρατήστε τα άλλα άτομα μακριά όταν κάνετε ρυθμίσεις στο καρμπιρατέρ.
• Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά της HITACHI όπως συνιστώνται από τον κατασκευαστή.

Μεταφορά και αποθήκευση

• Μεταφέρετε την συσκευή/μηχάνημα με το χέρι με την μηχανή σταματημένη και το σιγαστήρα μακριά από το σώμα σας.
  • Αφήστε τη μηχανή να κριώσει, αδειάστε το ρεζερβουάρ καυσίμου, και ασφαλίστε τη συσκευή/μηχάνημα πριν την αποθηκεύεστε ή την μεταφέρετε μέσα σε ένα όχημα.
  • Αδειάστε το ρεζερβουάρ καυσίμου πριν την αποθήκευση της συσκευής/μηχανήματος. Συστήνεται να αδειάζετε το καύσιμο μετά από κάθε χρήση. Αν το καύσιμο μείνει στο ρεζερβουάρ, κάνετε την αποθήκευση έτσι ώστε να μην διαρρεύσει το καύσιμο
• Αποθηκεύετε την συσκευή/μηχάνημα σε μέρος όπου δεν έχουν τα παιδιά πρόσβαση.
• Καθαρίζετε και συντηρείτε την συσκευή προσεκτικά και αποθηκεύσετέ την σε ένα ξηρό μέρος.
• Βεβαιωθείτε ότι η μηχανή είναι σβηστή κατά την μεταφορά ή την αποθήκευση.
• Κατά την μεταφορά μέσα σε όχημα, σκεπάστε την λάμα με το κάλυμμα της λάμας.

Στις περιπτώσεις που δεν καλύπτει αυτός ο οδηγός, δώστε προσοχή και χρησιμοποιείστε την κοινή λογική. Επικοινωνήστε με τον εμπορικό αντιπρόσωπο της HITACHI αν χρειαστείτε βοήθεια. Δώστε πολύ προσοχή στις προτάσεις που προηγούνται από τις παρακάτω λέξεις:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Υποδεικνύει μια υψηλή πιθανότητα σοβαρού προσωπικού τραυματισμού ή θανάτου, αν δεν ακολουθηθούν οι οδηγίες.

ΠΡΟΣΟΧΗ!

Υποδεικνύει μια πιθανότητα προσωπικού τραυματισμού ή βλάβης του εξοπλισμού, αν δεν ακολουθηθούν οι οδηγίες.

ΣΗΜΕΙΩΣΗ!

Βοηθητική πληροφορία για σωστή λειτουργία και χρήση.

ΠΡΟΣΟΧΗ!

Μην αποσυναρμολογήσετε τον εκκινητήρα ανατύλιξης. Υπάρχει πιθανότητα προσωπικού τραυματισμού από την οπισθοδρόμηση του ελατηρίου.

3. Διαδικασίες συναρμολόγησης

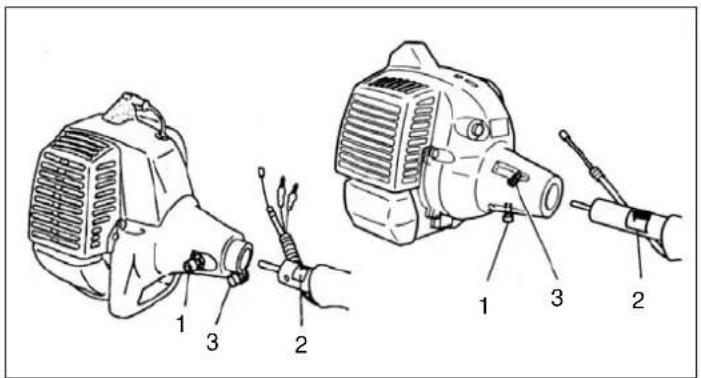

Κινητήριος άξονας στο κινητήρα (Εικ. 1-1) Ξεβιδώστε το μπουλόνι ασφάλισης του σωλήνα (1) περίπου στις δέκα στροφές έτσι ώστε το άκρο του μπουλονιού να μην εμποδίζει την εισχώρηση του σωλήνα του άξονα μετάδοσης κίνησης. Κατά την εισχώρηση του σωλήνα μετάδοσης κίνησης, κρατήστε το μπουλόνι ασφάλισης του σωλήνα προς τα έξω αποτρέποντας την παρεμπόδιση που προκαλείται από την εισχώρηση του μπουλονιού προς τα μέσα. Βάλτε τον άξονα κίνησης κατάλληλα μέσα στη θήκη σύζευξης του κινητήρα μέχρις ότου η σημαδεμένη θέση (2) στο σωλήνα του άξονα μετάδοσης κίνησης να συναντήσει τη θήκη σύζευξης.

ΣΗΜΕΙΩΣΗ!

Όταν είναι δύσκολή η εισχώρηση του άξονα κίνησης μέχρι τη σημαδεμένη θέση του σωλήνα του άξονα μετάδοσης κίνησης, περιστρέψετε τον άξονα κίνησης από το άκρο στερέωσης του κόφτη προς τα δεξιά ή προς τα αριστερά. Σφίξετε το μπουλόνι

ασφάλισης του σωλήνα στοιχίζοντάς το με την τρύπα στο σωλήνα του άξονα. Μετά σφίξετε καλά το μπουλόνι σύσφιξης (3).

Σύνδεση του εξαρτήματος

1. Συνδέστε το εξάρτημα στη θέση του.
2. Εξασφαλίστε ότι η περόνη ασφάλισης (1) εφαρμόζει μέσα την τρύπα (2) του σωλήνα και ότι ο σωλήνας δεν θα βγει έξω. (Εικ. 1-1 Β)
3. Μετά σφίξετε καλά το περικόχλιο (3). (Εικ. 1-1Β)

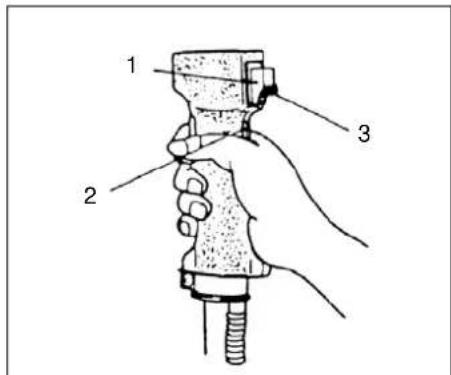

Τοποθέτησης της λαβής

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Όταν χρησιμοποιείτε ατσάλινες/άκαμπτες λάμες πάνω σε κοπτικά με ευθείς άξονες ή θαμνοκοπτικά, να χρησιμοποιείτε πάντοτε τη ράβδο φραγμού (2) και το λουρί ώμου με τη λαβή σε σχήμα θηλιάς. (Εικ. 1-2)

Συνδέστε τη λαβή στο σωλήνα του άξονα κίνησης με γωνία προς το κινητήρα. Προσαρμόστε τη θέση στην πιο βολικό σημείο πριν από την χρήση.

Αφαιρέστε το υποστήριγμα της λαβής (1) από τη συνδεσμολογία. (Εικ. 1-3) Τοποθετήστε τις λαβές και συνδέστε χαλαρά το υποστήριγμα της λαβής με τέσσερα μπουλόνια. Ρυθμίστε στην κατάλληλη θέση. Κατόπιν στερεώστε το καλά με τα μπουλόνια.

Βάλτε τα καλώδια σταματήματος (3) και το σύρμα τροφοδοσίας (1) μέσα στο προστατευτικό σωλήνα (2), έπειτα απαγκιστρώστε την προστατευτική επένδυση. (Εικ. 1-3Β)

Σύρμα τροφοδοσίας/καλώδιο σταματήματος

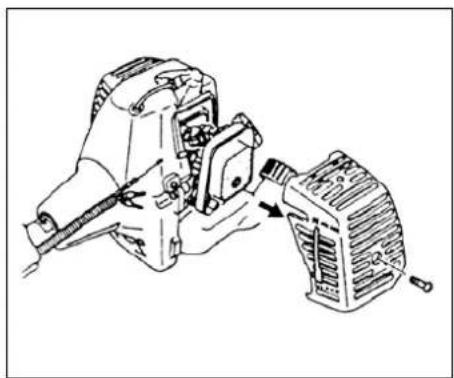

Αφαιρέστε το κάλυμμα του φίλτρου αέρα. (Εικ. 1-4)

Συνδέστε τα καλώδια σταματήματος. (Εικ. 1-5) Σ_νδέστε το άκρο το_ σύρματος το_ γκααιού στο καρμ_ιρατέρ (_ικ. 1-6).

Καλύψετε το σύρμα τροφοδοσίας και τα καλώδια σταματήματος μαζί με τον παρεχόμενο προστατευτικό σωλήνα μέχρι το σημείο του καλύμματος του φίλτρου αέρα. (Εικ. 1-7)

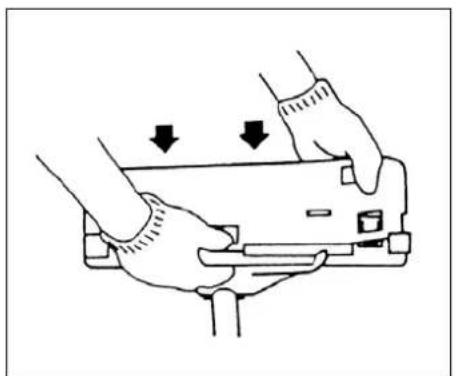

Τοποθέτηση του προφυλακτήρα της λάμας (Εικ. 1-8, 8Β)

Τοποθετήστε το προφυλακτήρα της λάμας και τους διαχωριστήρες του υποστηρίγματος (1) (Εάν παρέχονται) στον σωλήνα του άξονα μετάδοσης κίνησης ενάντια στη γωνιακή μετάδοση. Σφίξετε το υποστήριγμα του προφυλακτήρα καλά έτσι ώστε ο προφυλακτήρας της λάμας να μην περιστρέφεται ή να μετακινείται προς τα κάτω κατά την λειτουργία.

Τοποθετήστε τον προφυλακτήρα της λάμας στο υποστήριγμα του προφυλακτήρα, το οποίο επίσης στερεώνει τον προφυλακτήρα στο κιβώτιο ταχυτήτων, χρησιμοποιώντας τις βυο βίδες στερέσωσης του προφυλακτήρα.

ΠΡΟΣΟΧΗ!

Μερικοί προφυλακτήρες λάμας είναι εφοδιασμένοι με κοφτερά άκρα. Δώστε προσοχή στο χειρισμό τους.

Κατά τη χρήση μιας κεφαλής κοπτικού (2), με προφυλακτήρα λάμας τύπου δυο κομματιών, συνδέστε τη προέκταση του προφυλακτήρα στο προφυλακτήρα της λάμας. (Εικ. 1-9)

ΣΗΜΕΙΩΣΗ!

Αν η συσκευή σας έχει ετικέτα πάνω στον σωλήνα του άξονα μετάδοσης κίνησης με οδηγίες για την τοποθέτηση του προφυλακτήρα ακολουθήστε τις.

ΣΗΜΕΙΩΣΗ!

Για την αφαίρεση της προέκτασης του προφυλακτήρα, ανατρέξετε στα σχεδιαγράμματα. Φοράτε γάντια καθώς η επέκταση έχει αιχμηρά άκρα, κατόπιν σπρώξετε τις τέσσερις τετράγωνες προεξοχές στο προφυλακτήρα μια προς μια στη σειρά. (Εικ. 1-9C)

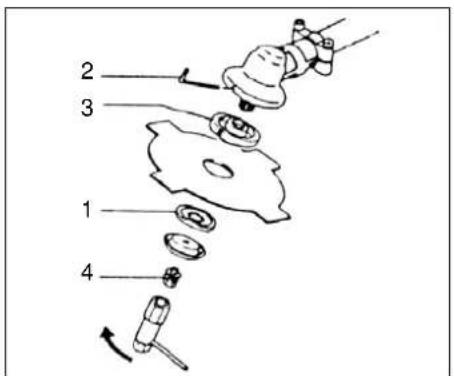

Εγκατάσταση της λάμας κοπής (Εικ. 1-10, 10Β)

(Εάν παρέχεται)

Κατά την εγκατάσταση μιας λάμας κοπής, σιγουρευτείτε ότι δεν υπάρχει καμία ρωγμή ή οποιαδήποτε ζημία πάνω της και ότι τα άκρα κοπής βλέπουν προς τη σωστή κατεύθυνση.

ΣΗΜΕΙΩΣΗ!

Κατά την εγκατάσταση της καπακιού του κόφτη (1), σιγουρευτείτε να τοποθετήσετε την κοίλη πλευρά προς τα επάνω.

Παρεμβάλετε το κλειδί Άλλεν (2) στην τρύπα της γωνιακής μετάδοσης προκειμένου να κλειδωθεί το καπάκι του κόφτη (3). Παρακαλώ σημειώστε ότι το μπουλόνι στερέωσης του κόφτη ή το παξιμάδι (4) έχει αριστερόστροφο σπείρωμα, (ξεσφίγγει δεξιόστροφα/σφίγγει αριστερόστροφα). Σφίξτε το μπουλόνι στερέωσης ή το παξιμάδι με το γαλλικό κλειδί.

ΣΗΜΕΙΩΣΗ!

Αν η συσκευή σας είναι του τύπου στερέωσης με παξιμάδι και είναι εφοδιασμένη με περόνη η λάμα πρέπει να στερεώνεται με καινούργια περόνη (5) κάθε φορά που τοποθετείται. (Εικ. 1-10C)

ΠΡΟΣΟΧΗ!

Πριν την λειτουργία, σιγουρευτείτε ότι η λάμα έχει τοποθετηθεί κατάλληλα.

ΠΡΟΣΟΧΗ!

Αν η συσκευή σας είναι εφοδιασμένη με προστατευτικό κάλυμμα κάτω από τη λάμα κοπής, ελέγξετε αν υπάρχει φθορά ή ραγίσματα πριν από τη χρήση. Αν βρεθεί η οποιαδήποτε ζημιά ή φθορά, αντικαταστήστε την, επειδή είναι αναλώσιμο είδος.

Εγκατάσταση της κεφαλής κοπής BRAIN®

ΣΗΜΕΙΩΣΗ!

Για την εγκατάσταση δείτε το Εγχειρίδιο ιδιοκτήτη BRAIN®, που παρέχεται μαζί με τη κεφαλή κοπής BRAIN®.

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για τις κεφαλές HITACHI BRAIN ή για τις κεφαλές HITACHI που είναι φτιαγμένες από κράμα, χρησιμοποιείστε μόνο την εὐκαμπτη, μη μεταλλική σειρά που συστήνεται από το κατασκευαστή. Ποτέ να μην χρησιμοποιήσετε σύρμα ή συρμάτινα σχοινιά. Μπορούν να κοπούν και να γίνουν επικίνδυνα αν εκτοξευτούν.

ΣΗΜΕΙΩΣΗ!

Κατά χρήση της κεφαλής HITACHI που είναι φτιαγμένη από κράμα (CH-100), το αρχικό μήκος της γραμμής κοπής πρέπει να είναι περίπου το καθένα 17cm. (Εικ. 1-11)

4. Διαδικασίες λειτουργίας

Καύσιμο (Εικ. 2-1)

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο κόφτης είναι εφοδιασμένος με ένα δίχρονο κινητήρα. Πάντοτε να λειτουργείτε το κινητήρα με καύσιμο που είναι αναμειγμένο με λάδι. Να παρέχετε επαρκή αερισμό, κατά την παροχή καυσίμου ή το χειρισμό του καυσίμου.

Καύσιμο

• Πάντοτε να χρησιμοποιείτε επώνυμη αμόλυβδη βενζίνη 89 οκτανίων.
• Κ Χρησιμοποιείστε αυθεντικό δίχρονο λάδι ή ένα μείγμα μεταξύ 25:1 και 50:1, παρακαλώ συμβουλευτείτε το μπουκάλι του λαδιού ή τον εμπορικό αντιπρόσωπο της HITACHI για την αναλογία.
• μόνο για την πολιτεία της Καλιφόρνιας σε αναλογία 50:1.
• Εᾶν δεν είναι διαθέσιμο το αυθεντικό λάδι, χρησιμοποιήστε ένα λάδι ποιότητας αντιοξειδωτικού προσθέτου με την αποκλειστική επισήμανον χρήσης για αερόψυκτους δίχρονους κινητήρες (JASO FC GRADE OIL ή ISO EGC GRADE). Μη χρησιμοποιήσετε ανάμικτο λάδι BIA ή TCW (που είναι για υδρόψυκτες δίχρονες μηχανές).
• Ποτέ να μην χρησιμοποιήσετε λάδι μεταβλητής ρευστότητας (10 W130) ή μεταχειρισμένο λάδι.

- Πάντοτε να αναμειγνύεται το καύσιμο και το λάδι σε ένα ξεχωριστό καθαρό δοχείο. Πάντοτε να ξεκινάτε γεμίζοντας τη μισή ποσότητα του καυσίμου που πρόκειται να χρησιμοποιηθεί. Μετά προσθέσετε όλη την ποσότητα του λαδιού. Ανακατέψετε (κουνήσετε) το μείγμα του καυσίμου. Προσθέσετε την υπόλοιπη ποσότητα του καυσίμου. Ανακατέψετε (κουνήσετε) το μείγμα του καυσίμου καλά πριν γεμίσετε το ρεζερβουάρ καυσίμου.

Παροχή καυσίμου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πάντοτε να σβήνετε το κινητήρα πριν από τον ανεφοδιασμό καυσίμου.

• Ανοίξετε αργά το ρεζερβουάρ καυσίμου (1), κατά το γέμισμα με καύσιμο, έτοι ώστε να εξαλειφθεί η πιθανότητα υπερπίεσης.
• Σφίξετε προσεκτικά την τάπα του καυσίμου, μετά τον ανεφοδιασμό.
• Πάντοτε να μετακινείτε την συσκευή τουλάχιστο 3 μέτρα (10 πόδια) από τη περιοχή παροχής καυσίμου πριν τη θέσετε σε λειτουργία.

Πριν τον ανεφοδιασμό, καθαρίστε καλά την τάπα του ρεζερβουάρ, για να εξασφαλίσετε ότι δεν θα πέσουν βρωμιές στο ρεζερβουάρ. Εξασφαλίσετε ότι το καύσιμο είναι καλά αναμειγμένο κουνώντας το δοχείο, πριν την παροχή καυσίμου.

Εκκίνηση (Εικ. 2-2, 2Β)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν την εκκίνηση σιγουρευτείτε ότι το εξάρτημα κοπής δεν αγγίζει το οτιδήποτε.

1. Βάλτε το διακόπτη ανάφλεξης (1) στη θέση ΟΝ. (Εικ. 2-2, 2Β)
   * Σπρώξετε το βολβό αρχικής πλήρωσης καυσίμου (4) μερικές φορές έτσι ώστε το καύσιμο να εισρεύσει μέσα στο βολβό ή στον αγωγό επιστροφής. (Εάν παρέχεται) (Εικ. 2-2C, 3).
2. Με το μοχλό ασφαλείας (2) πατημένο (αν παρέχεται), τραβήξετε τη σκανδάλη του γκαζιού και σπρώξετε το κουμπί κλειδώματος της σκανδάλης του γκαζιού (3), μετά ελευθερώστε πρώτα σιγά-σιγά τη σκανδάλη γκαζιού και μετά το μοχλό ασφαλείας. Αυτό θα κλειδώσει αυτόματα το γκάζι στην θέση εκκίνησης.
3. Ρυθμίστε τον μοχλό του τοσκ στη θέση CLOSED (5). (Εικ. 2-2C, 3)
4. Τραβήξετε απότομα τον εκκινητήρα ανατύλιξης, προσέχοντας να κρατήσετε το χερούλι και να μην το αφήσετε να γυρίσει πίσω.
5. Όταν ακούσετε το κινητήρα να προσπαθεί να ξεκινήσει, επιστρέψετε το μοχλό του τσοκ στη θέση RUN (ανοικτό). Μετά τραβήξετε τον εκκινητήρα ανατύλιξης ξανά απότομα.

ΣΗΜΕΙΩΣΗ!

Αν ο κινητήρας δεν ξεκινά, επαναλάβετε τις διαδικασίες από το 2 έως το 5.

1. Μετά την εκκίνηση του κινητήρα, τραβήξετε τη σκανδάλη γκαζιού για να ελευθερωθεί η ασφάλεια γκαζιού. Μετά αφήστε τον κινητήρα να ζεσταθεί για 2-3 λεπτά πριν τον υποβάλλετε στο οποιοδήποτε φορτίο.

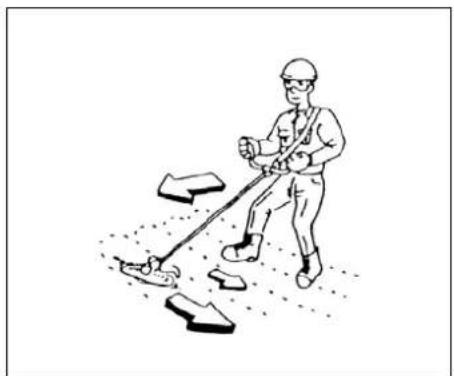

Κοπή (Εικ. 2-4,4B, 4C, 4D)

• Κατά την κοπή, λειτουργήστε τον κινητήρα πάνω από τις 6500 rpm. Η παρατεταμένη χρήση στις μικρές στροφές μπορεί να προκαλέσει την πρόωρη φθορά του συζευκτήρα.
• Κόβετε το γρασίδι από τα δεξιά προς τα αριστερά.
  ● Η λάμα μπορεί να κλωτσήσει όταν έρθει σε επαφή με ένα σταθερό αντικείμενο στην κρίσιμη περιοχή καθώς περιστρέφεται. Μια επικίνδυνη αντίδραση μπορεί να συμβεί προκαλώντας την βίαια ώθηση όλης της συσκευής και του χειριστή. Αυτή η αντίδραση λέγεται ΚΛΩΤΣΗΜΑ ΛΑΜΑΣ. Ως αποτέλεσμα ο χρήστης μπορεί να χάσει τον έλεγχο της συσκευής και μπορεί να προκληθεί σοβαρός ή θανατηφόρος τραυματισμός. Το κλώτσημα λάμας είναι πιο πιθανό να συμβεί στις περιοχές που είναι δύσκολη η παρατήρηση του υλικού που κόβεται.
• Φορέστε το λουρί όπως φαίνεται στην εικόνα (εάν παρέχεται). Η λάμα περιστρέφεται αριστερόστροφα, επομένως, σας συμβουλεύουμε τον χειρισμό της συσκευής από τα δεξιά προς τα αριστερά για αποδοτικό κόψιμο. Κρατήστε σε μια απόσταση τουλάχιστον 15 m (50 ft.) τα άτομα που παρατηρούν την εργασία σας.

ΣΗΜΕΙΩΣΗ!

Πιέστε το κουμπί γρήγορης απελευθέρωσης ή τραβήξετε το πτερύγιο απελευθέρωσης έκτακτης ανάγκης (εάν παρέχεται) σε περίπτωση έκτακτης ανάγκης. (Εικ. 2-4C)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εάν χτυπήσει το εξάρτημα κοπής πάνω σε πέτρες ή άλλα θραύσματα, σταματήσε τη μηχανή και σιγουρευτείτε ότι το εξάρτημα και τα σχετικά μέρη είναι άθικτα. Όταν το γρασίδι ή τα φύλλα τυλιχτούν γύρω από το εξάρτημα, σταματήσε το κινητήρα και το εξάρτημα και αφαιρέστε τα.

Σταμάτημα (Εικ. 2-5)

- Ελαττώστε την ταχύτητα του κινητήρα και λειτουργήστε στο ρελαντί για μερικά λεπτά, έπειτα κλείστε το διακόπτη ανάφλεξης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

'Ενα εξάρτημα κοπής μπορεί να τραυματίσει καθώς συνεχίζει να περιστρέφεται αφότου σταματήσει ο κινητήρας ή ελευθερωθεί ο έλεγχος κίνησης. Κατά το κλείσιμο της συσκευής, σιγουρευτείτε ότι το εξάρτημα κοπής έχει σταματήσει πριν τοποθετήσετε τη συσκευή κάτω.

Η ΣΥΝΤΗΡΗΣΗ, Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ, Ή Η ΕΠΙΖΕΚΥΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΕΛΕΓΧΟΥ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΜΠΟΡΟΥΝ ΝΑ ΓΙΝΟΥΝ ΑΠΟ ΕΝΑ ΣΥΝΕΡΓΕΙΟ ΕΙΔΙΚΟ ΓΙΑ ΕΚΤΟΣ ΔΡΟΜΟΥ ΚΙΝΗΤΗΡΕΣ Ή ΤΕΧΝΙΚΟ.

Ρύθμιση του καρμπιρατέρ (Εικ. 3-1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Το εξάρτημα κοπής μπορεί να περιστρέφεται κατά τη διάρκεια των ρυθμίσεων του καρμπιρατέρ.

ПРОЕІДОПОІНЄН! Поте юнн Ѽекинѣσετε τον κινητήра χωρίς να -exete olokληρώσει την συναρμολόγηση του καλύμματος του συζευκτήра και του σωλήνα! Διαφορετικά ο συζευκτήρας μπορεί να λασκάρει και να προκαλέσει προσωπικό τραμματισμό. Στο καρμπρατέρ, το καύσιμο ανακατεύεται με αέρα. Κατά τον δοκιμαστικό έλεγχο του κινητήра στο εργοστάσιο, το καρμπρατέρ είναι κατά βάσει ρυθμισμένο. Μια επιπρόσδετη ρύθμιση μπορεί να апαιτηθεί, σύμφωνα με το κλίμα και το υψόμετρο Το καρμπρατέρ έχει μια δυνατότητα ρύθμισης: Τ = Βίδα ρύθμισης ταχύτητας ρελαντί.

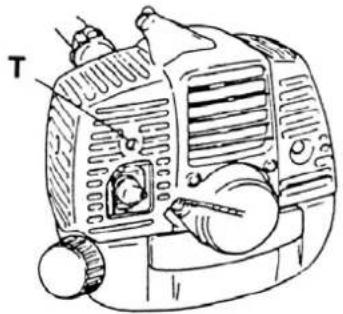

Ρύθμιση ταχύτητας ρελαντί (Τ) Ελεγξετε οτί το φίλτρο του αέρα είναι καθαρό. Όταν η ταχύτητα του ρελαντί είναι σωστή, το εξάρτημα κοπής δεν θα περιστρέφεται. Αν απαιτείται ρύθμιση, κλείστε (δεξιόστροφα) την Τ-βίδα, με τον κινητήρα σε λειτουργία, μέχρι το εξάρτημα κοπής να αρχίσει να περιστρέφεται. Περιστρέψετε (αριστερόστροφα) την βίδα μέχρι να σταματήσει το προσάρτημα κοπής. Η σωστή ταχύτητα του ρελαντί έχει επιτευχθεί όταν ο κινητήρα δουλεύει ομαλά σε όλες τις

θέσεις πολύ πιο κάτω από τις στροφές ανά λεπτό που έχει όταν το εξάρτημα κοπής αρχίσει να περιστρέφεται. Αν το εξάρτημα κοπής περιστρέφεται ακόμα μετά από την ρύθμιση της ταχύτητας του ρελαντί, επικοινωνήστε με τον εμπορικό σας αντιπρόσωπο

ΣΗΜΕΙΩΣΗ!

Οι κανονικές στροφές του ρελαντί είναι 2500-3000 rpm.

ΣΗΜΕΙΩΣΗ!

Μερικά μοντέλα που πωλούνται σε περιοχές με αυστηρούς νόμους εκπομπής καυσαερίων δεν διαθέτουν τις ρυθμίσεις για υψηλή και χαμηλή ταχύτητα καρμπιρατέρ. Τέτοιες ρυθμίσεις μπορεί να επιτρέψουν την λειτουργία του κινητήρα έξω από τα επιτρεπόμενα όρια εκπομπής καυσαερίων. Για αυτά τα μοντέλα, η μόνη ρύθμιση του καρμπιρατέρ είναι η ρύθμιση της ταχύτητας του ρελαντί.

Για τα μοντέλα που είναι εφοδιασμένα με ρυθμίσεις υηψήλς και χαμηλής ταχύτητας, τα καρμπιρατέρ έχουν εργοστασιακή προρύθμιση. Δευτερεύουσες ρυθμίσεις μπορούν να βελτιστοποιήσουν την απόδοση βασισμένες στο κλίμα, το υψομετρο κλπ. Ποτέ μην περιστρέψετε τις ρυθμιστικές βίδες κατά διαστήματα μεγαλύτερα των 90 μοιρών, καθώς μπορεί να προκληθεί βλάβη στον κινητήρα λόγω λανθασμένης ρυθμισης. Αν δεν έχετε γνώση του τύπου της ρυθμισης ζητήστε βοήθεια από τον εμπορικό αντιπρόσωπο της HITACHI.

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Όταν ο κινητήρας βρίσκεται στο ρελαντί, το εξάρτημα κοπης δεν πρέπει να περιστρέφεται κάτω από οποιαδήποτε περίπτωση.

Φίλτρο αέρα (Εικ. 3-2)

Το φίλτρο αέρα (1) πρέπει να είναι καθαρό από σκόνη και βρωμιά για την αποφυγή:
- Της δυσλειτουργίας του καρμπιρατέρ.
• Της έναρξης προβλημάτων.
- Της μείωσης της δύναμης του κινητήρα.
- Της περιττής φθοράς των μερών του κινητήρα
- Της μη κανονικής κατανάλωσης καυσίμου.

Καθαρίστε το φίλτρο αέρα καθημερινά ή συχνότερα αν εργαζεστε σε περιοχές με υπερβολική σκόνη.

Καθαρισμός του φίλτρου αέρα.

Αφαρέστε το καλυμμα του φίλτρου αέρα και το φίλτρο (1). Ξεπλύντε το με ζεστό σαπουνόνερο. Ελέγξετε ότι το φίλτρο είναι καθαρό πριν την επανασυναρμολόγηση. 'Ενα φίλτρο αέρα που έχει χρησιμοποιθεί νια κάποιο χρονικό διαστημα δέν μπορεί να καθαριστεί εντελώς. Επομένως, πρέπει να αντικαβίσταται τακτικά με ένα καινούργιο. 'Ενα καταστραμμένο φίλτρο πρέπει πάντοτε να αντικαβίσταται.

Φίλτρο καυσίμου (Εικ. 3-2Β)

Βγάλτε όλο το καύσιμο από το ρεζερβουάρ καυσίμου και αφαιρέσετε το φίλτρο καυσίμου από το δοχείο. Τραβήξετε τα στοιχεία του φίλτρου έξω από το στήριγμα και ξεπλύνετε το φίλτρο με ζεστό νερό με απορρυπαντικό. Ξεπλύνετε καλά έως ότου όλο το απορρυπαντικό να ξεβγαλθεί. Βγάλετε πιέζοντας, μην το στύψετε, το όποιο παραπανίσιο νερό και αφήστε το να στεγνώσει στον αέρα.

ΣΗΜΕΙΩΣΗ!

Αν το φίλτρο είναι σκληρό εξαιτίας της σκόνης και της βρωμιάς, αντικαταστήστε το.

Μπουζί (Εικ. 3-3)

Η κατάσταση του μπουζί επηρεάζεται από:

- Τη λανθασμένη ρύθμιση του καρμπιρατέρ.

- Το λανθασμένο μείγμα καυσίμου (παραπάνω από την κανονική ποσότητα λαδιού στη βενζίνη)

• Το βρώμικο φίλτρο αέρα.

- Τις σκληρές συνθήκες λειτουργίας (όπως ο ψυχρός καιρός).

Αυτοί οι παράγοντες δημιουργούν επικαθήσεις στα ηλεκτρόδια του μπουζί, οι οποιες μπορεί να προκαλέσουν την δυσειτουργία και το ξεκίνημα δυσκολιών. Αν ο κινητήρας έχει μικρή ισχύ, δυσκολεύεται να ξεκινήσει ή δεν δουλεύει σωστά στην ταχύτητα του ρελαντί, πάντοτε να ελέγχετε το μπουζί πρώτα. Αν το μπουζί είναι βρώμικο, καθαρίσε το και ελέγξετε το κενό των ηλεκτροδίων. Ρυθμίστε ξανά αν είναι απαραίτητο. Το σωστό κενό είναι 0,6 χλ ( .024''). Το μπουζί πρέπει να αντικατασταθεί μετά από περίπου 100 ώρες λειτουργίας ή νωρίτερα αν τα ηλεκτρόδια έχουν αρκετά φθαρεί.

ΣΗΜΕΙΩΣΗ!

Σε ορισμένες περιοχές, ο τοπικός νόμος απαιτεί τη χρήση ενός μπουζι αντίστασης για την καταστολή των σημάτων ανάφλεξης. Αν αυτό το μηχάνημα ήταν αρχικά εφοδιασμένο με μπουζι αντίστασης, χρησιμοποιειστε τον ίδιο τυπο μπουζι κατά την αντικατάσταση.

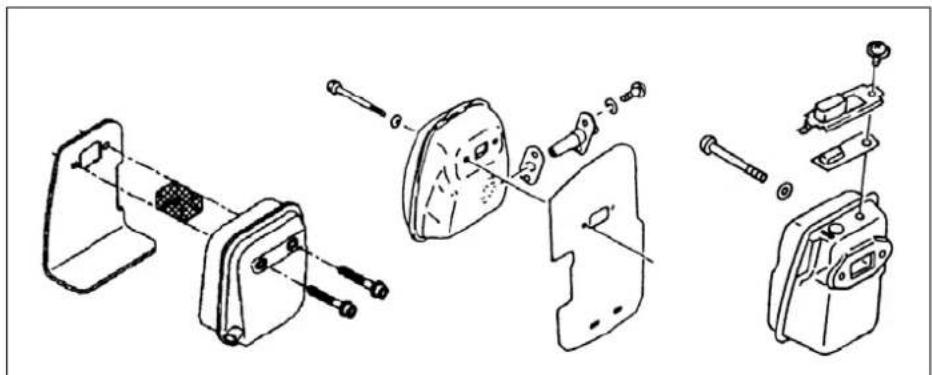

Σιγαστήρας (Εικ. 3-4)

Αφαιρέστε το σιγαστήρα και καθαρίστε την οποιαδήποτε μουτζούρα από την εξάτμιση ή την είσοδο του σιγαστήρα κάθε 100 ώρες λειτουργίας.

Κύλινδρος (Ψύξη κινητήρα) (Εικ. 3-4Β)

Ο κινητήρας είναι αερόψυκτος, και ο αέρας πρέπει να κυκλοφορεί ελεύθερα γύρω από το κινητήρα και πάνω από τα ψυκτικά πτερύγια στην κεφαλή του κινητήρα για την αποφυγή της υπερθέρμανσης.

Κάθε 100 ώρες λειτουργίας, ή μια φορά το χρόνο (συχνότερα αν οι συνθήκες το απαιτούν), καθαρίζετε τα πτερύγια και τις εξωτερικές επιφάνειες του κινητήρα από τη σκόνη, βρωμιά και τα κατακάθια από λάδι τα οποία συνεισφέρουν στην ατελή ψύξη.

ΣΗΜΕΙΩΣΗ!

Μην λειτουργείτε τον κινητήρα με τον κινητήρα καλυμμένο ή με βγαλμένο το προφυλακτήρα του σιγαστήρα επειδή αυτό θα προκαλέσει υπερθέρμανση και την ζημιά στο κινητήρα.

Γωνιακή μετάδοση (Εικ. 3-5)

Ελέγξετε την γωνιακή μετάδοση ή το γωνιακό γρανάζι για το επίπεδο του γράσου κάθε 50 ώρες λειτουργίας αφαιρώντας το βύσμα πλήρωσης γράσου στην πλευρά της γωνιακής μετάδοσης. Αν δεν υπάρχει γράσο στα πλαϊνά των ταχυτήτων. Γεμίστε την μετάδοση με ένα γενικής χρήσης και ποιοτικό γράσο βασισμένο στο λίθιο μέχρι τα Υ. Μην γεμίσετε εντελώς την μετάδοση.

Λάμα (Εικ. 3-6)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Φοράτε προστατευτικά γάντια κατά τον χειρισμό ή την συντήρηση της λάμας.

• Χρησιμοποιήστε μια κοφτερή λάμα. Μια στομωμένη λάμα είναι περισσότερο πιθανό να διαρραγεί και να κλωτσήσει. Αντικαταστήστε το παξιμάδι σφίξης αν έχει πάθει ζημιά και είναι δύσκολο να σφίχτεί.
• Κατά την αντικατάσταση της λάμας, αγοράστε μια που συστήνεται από την HITACHI, με τρύπα στερέωσης 25.4 mm (μια ίντσα).
• Κατά την εγκατάσταση της πριονωτής λάμας (2), πάντα να τοποθετείτε την σφραγισμένη πλευρά προς τα επάνω. Στην περίπτωση μιας λάμας 4 δοντιών (1), αυτή μπορεί να χρησιμοποιηθεί και από τις δυο πλευρές.
• Χρησιμοποιείστε την σωστή λάμα που ταιριάζει στον τύπο εργασίας.
• Για την αντικατάσταση της λάμας χρησιμοποιήστε τα κατάλληλα εργαλεία.
• Όταν οι άκρες κοπής στομώσουν, ξανα-ακονίστε τις όπως φαίνεται στην εικόνα. Το λανθασμένο ακόνισμα μπορεί να προκαλέσει υπερβολική δόνηση.
• Πετάξετε τις λάμες που παρουσιάζουν κάμψη, στρέβλωση, ράγισμα, σπάσιμο ή έχουν με τον οποιοδήποτε τρόπο πάθει ζημιά.

ΣΗΜΕΙΩΣΗ!

Κατά το ακόνισμα της λάμας είναι σημαντικό να διατηρήσετε την αρχική μορφή της ακτίνας στη βάση του δοντιού για να την αποφυγή του ραγίσματος.

Πρόγραμμα συντήρησης

Παρακάτω θα βρείτε ορισμένες γενικές οδηγίες συντήρησης. Για περισσότερες πληροφορίες παρακαλώ επικοινωνήστε με τον εμπορικό σας αντιπρόσωπο.

Ημερήσια συντήρηση

• Καθαρίσετε το εξωτερικό του φρακτοκόπτη.
• Ελέγξετε ότι το λουρί είναι άθικτο.
• Ελέγξετε τον προφυλακτήρα της λάμας για ζημιά ή ραγίσματα. Αντικαταστήσετε τον προφυλακτήρα στην περίπτωση χτυπήματος ή ραγισμάτων. Ελέγξετε ότι η λάμα είναι κοφτερή και χωρίς ραγίσματα.
• Ελέγξετε ότι το εξάρτημα κοπής είναι κατάλληλα κεντροθετημένο, αιχμηρό, και χωρίς ρωγμές. Ένα εξάρτημα κοπής που δεν είναι τοποθετημένο στο κέντρο προκαλεί ισχυρές δονήσεις που μπορούν να βλάψουν τη συσκευή.
• Ελέγξετε ότι το παξιμάδι του εξαρτήματος κοπής είναι επαρκώς σφιγμένο.
• Βεβαιωθείτε ότι ο προφυλακτήρας μεταφοράς της λάμας δεν έχει πάθει ζημιά και ότι μπορεί να στερεωθεί με ασφάλεια.
• Ελέγξετε ότι τα παξιμάδια και οι βίδες είναι επαρκώς σφιγμένα.

Εβδομαδιαία συντήρηση

• Ελέγξετε τον εκκινητήρα, ειδικά το καλώδιο και το ελατήριο επιστροφής.
• Καθαρίσετε το εξωτερικό μπουζί.
• Αφαιρέσετε το μπουζί και ελέγξετε το κενό του ηλεκτροδίου. Ρυθμίστε το στα 0,6 χιλιοστά (.024") ή αλλάξετε το μπουζί.
• Καθαρίστε τα πτερύγια ψύξης πάνω στον κύλινδρο και ελέγξετε ότι η είσοδος αέρα στον εκκινητήρα δεν είναι κλεισμένη.
• Ελέγξετε ότι το γωνιακό γρανάζι είναι γεμάτο με γράσο μέχρι τα 3/4.
• Καθαρίστε το φίλτρο αέρα.

Μηνιαία συντήρηση

• Ξεπλύνετε το ρεζερβουάρ καυσίμου με βενζίνη και καθαρίστε το φίλτρο καυσίμου.
• Καθαρίστε τον ανεμιστήρα και το χώρο γύρω από αυτό.
• Καθαρίστε το εξωτερικό του καρμπιρατέρ και το χώρο γύρω από αυτό.

6. Τεχνικά χαρακτηριστικά

MODEL CG25EJ (L)/CG25EJ (SL)

CG25EJ /CG25EJ (S)

CG25EJ (SLD)

Μέγεθος Κινητήρα (ml) ......24 (1.46 cu. in.) 28 (1.71 cu. in.)

Μπουζί ......CHAMPION CJ8 ή CHAMPION CJ6Y ή

NGK BMR6A RCJ6Y

ή παρόμοιο ή παρόμοιο

Χωρητικότητα Ρεζερβουάρ ......0.50 (16.9 fl. oz) 0.70 (23.6 fl. oz)

Καυσίμου (1)

Καθαρό Βάρος (kg)

Επίπεδο ηχητικής πίεσης (dB(A)) .... LpA

Επίπεδο ηχητικής πίεσης (dB(A)) .... LwA

112

Ισχύς δόνησης (m/s)(ISO 7916)

CG25EJ (SDL)

Μπροστινή λαβή...... 3.0 3.2

Πισω λαβή 4.4 4.8

2.6 4.1

3.5 5.6

Αριστερή λαβή 3.3 3.6

Δεξιά λαβή 2.7 3.7

2.4 2.5

1.9 2.0

ΣΗΜΕΙΩΣΗ! : Τα ισοδύναμα επίπεδα ύψους θορύβου/δόνησης είναι υπολογισμένα ως η σταθμισμένη στο χρόνο συνολική ενέργεια για τα επίπεδα θορύβου/δόνησης κάτω από διαφορετικές συνθήκες εργασίας με την ακόλουθη κατανομή του χρόνου:1/2 ρελαντί, 1/2 υπερεπιτάχυνση.

*Δηλώνεται με απόλυτη ευθύνη ότι το προϊόν, χορτοκοπτικό μοντέλο

MODEL

CG33EJ (L)

CG33EJ /CG33EJ (S)

CG27EJ (SL)/CG27EJ (S)

CG27EJ (SLD)

Μέγεθος Κινητήρα (ml) ......33 (2.00 cu. in.)

27 (1.65 cu. in.)

Μπουζι ......CHAMPION CJ6Y ή

CHAMPION RCJ8Y

ή παρόμοιο

Χωρητικότητα Ρεζερβουάρ ...... 0.70 (23.6 fl. oz)

0.67 (22.8 fl. oz)

Καυσίμου (1)

Καθαρό Βάρος (kg)......CG33EJ (L)......5.5 (12.1 lbs)

Επίπεδο ηχητικής πίεσης (dB(A)) ....LpA

(EN27917)

CG33EJ (L)....94.5

Επίπεδο ηχητικής πίεσης (dB(A)) .... LwA

Ισχύς δόνησης (m/s²)(ISO 7916)

CG27EJ (SLD)

Μπροστινή λαβή...... 5.4 5.2

Πισω λαβή 3.7 7.1

5.8 2.1 5.7

3.2 4.5 3.1

Αριστερή λαβή...... 1.8 2.1

4.6 2.3

Δεξιά λαβή 2.5 2.9

3.4 2.0

ΣΗΜΕΙΩΣΗ! : Τα ισοδύναμα επίπεδα ύψους θορύβου/δόνησης είναι υπολογισμένα ως η σταθμισμένη στο χρόνο συνολική ενέργεια για τα επίπεδα θορύβου/δόνησης κάτω από διαφορετικές συνθήκες εργασίας με την ακόλουθη κατανομή του χρόνου:1/2 ρελαντί, 1/2 υπερεπιτάχυνση.

*Δηλώνεται με απόλυτη ευθύνη ότι το προϊόν, χορτοκοπτικό μοντέλο

Hitachi Koki Co., Ltd.
