Producttype	Thermische heggenschaar
Merk	Hitachi
Model	CG 27EJ (SLD)
Motorinhoud	27 cm³
Motortype	2-takt, benzine
Snijlengte	600 mm (ongeveer)
Mestype	Dubbel stalen mes
Tandafstand	30 mm
Tankinhoud	0,5 L
Gewicht (zonder brandstof)	5,0 kg
Geluidsniveau	105 dB(A) (gegarandeerd)
Trillingen (voorhandgreep)	4,1 m/s²
Trillingen (achterhandgreep)	5,0 m/s²
Voeding	Benzine met 2-takt mengsel 50:1
Hoofdfuncties	Het knippen van hagen, struiken, takken
Onderhoud en reiniging	Reiniging van de messen na gebruik, periodiek slijpen, brandstof aftappen voor opslag
Veiligheid	Mesbeschermer, noodstop, antivibratiegreep
Onderdelen en repareerbaarheid	Messen, bougies, filters, kabels verkrijgbaar bij erkende dealers
Inbegrepen documenten	Gebruiksaanwijzing in het Frans, snelle startgids
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - CG 27EJ (SLD) HITACHI

Welk type brandstof moet ik gebruiken voor de heggenschaar Hitachi CG 27EJ (SLD)?

Gebruik een mengsel van loodvrije benzine en hoogwaardige 2-takt olie in een verhouding van 50:1. Gebruik geen benzine met meer dan 10% ethanol.

Hoe start ik de motor koud?

Zet de schakelaar op ON, sluit de choke, pomp de primer totdat u brandstof ziet, trek aan de starter tot de motor aanslaat, open de choke en trek opnieuw.

Hoe stel ik het stationair toerental af?

De stationairschroef bevindt zich op de carburateur. Draai deze om een stabiel toerental te krijgen zonder dat het mes draait. Raadpleeg de handleiding voor exacte afstellingen.

Wat moet ik doen als het mes niet meer goed snijdt?

Slijp de messen met een vijl of vervang ze als ze te versleten zijn. Controleer ook of de tandafstand correct is.

Hoe reinig ik de heggenschaar na gebruik?

Gebruik een borstel om plantenresten te verwijderen. Reinig het luchtfilter en de bougie. Gebruik geen hogedrukreiniger.

Wat is de maximale snijlengte?

De snijlengte is ongeveer 600 mm, waarmee takken tot 18 mm diameter kunnen worden geknipt.

Hoe vervang ik het mes?

Koppel de bougie los, verwijder de bevestigingsbouten van het mes, installeer het nieuwe mes met de juiste oriëntatie, draai de bouten aan met het in de handleiding gespecificeerde koppel.

Wat moet ik doen bij brandstoflekkage?

Stop onmiddellijk het apparaat, controleer de slangen en afdichtingen. Niet gebruiken voor reparatie. Raadpleeg een professional.

Hoe bewaar ik het apparaat in de winter?

Tap de tank leeg en laat de motor draaien tot hij stopt. Reinig alles, breng olie aan op de messen en berg op in een droge ruimte.

Waar kan ik reserveonderdelen vinden?

Onderdelen zijn verkrijgbaar bij erkende Hitachi-dealers of online. Gebruik altijd originele onderdelen.

GEBRUIKSAANWIJZING CG 27EJ (SLD) HITACHI

Lees de handleiding zorgvuldig door voordat u de machine bedient.

Gebruiksaanwijzing

WAARSCHUWING

De uitlaatgassen van dit product bevatten chemische stoffen die volgens de staat van Californiî kanker, geboorteafwijkingen en andere schade aan de voortplantingsorganen kunnen veroorzaken.

Draag altijd bescherming voor ogen, hoofd en oren tijdens het gebruik van de machine.

Lees en begrijp alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op het apparaat, en leef ze na.

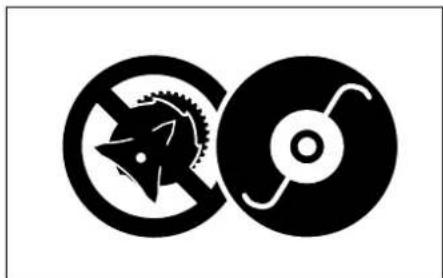

Gebruik geen metalen/onbuigzame mesbladen als dit teken op het apparaat staat.

Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of ondeskundig gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken.

Houd alle kinderen, omstanders en helpers 15 m van het apparaat vandaan. Als iemand naderbij komt, zet de motor en het snijgereedschap dan onmiddellijk stop.

Let op voor voorwerpen die weggeslingerd worden.

Gebruik glijvaste en stevige laarzen.

Geeft max. assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven rpm.


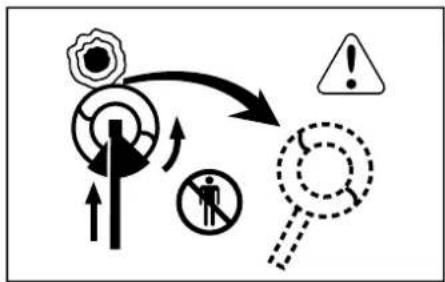

Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke reactie ontstaan waardoor het apparaat en ook de bediener weggeslingerd kunnen worden. Deze reactie heet MESSLINGERING. Daardoor kan de bediener de controle over het apparaat verliezen en ernstig of zelfs levensgevaarlijk gewond raken. Messlingering komt meestal voor op plekken waar het te snijden/maaien materiaal moeilijk te zien is.

Draag zonodig handschoenen, bijv. bij het monteren van snijgereedschap.

"Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit boven dit punt".

Alvorens u met het gebruik van de machine begint

• Lees de handleiding zorgvuldig door.
- Controleer of de zaag goed is gemonteerd en ingesteld.
- Start de machine en controleer of de carburateur goed is afgesteld. Zie "Onderhoud".

Verklaring van overeenstemming

Verklaren onder eigen verantwoordelijkheid dat het product, heggenschaar model CG35EI/CG35EI(I)/CG35EI(SI)

CG25EJ/CG25EJ (L)/CG25EJ (SL)

waarop deze verklaring betrekking heeft, overeenstemt met de desbetreffende veiligheidseisen van de richtlijnen

98/37/EC, 89/336/EEC, 2000/14/EC

De volgende standaards zijn toegepast

ISO 7112/7113/7916/7917/7918/8380/11682

(EN ISO 12100-1/2, EN ISO 11806)

Geproduceerd in: Chiba, Japan

Handtekening:

Serienr. vanaf

E570001

Yoshio Osada

Positie: Directeur

Inhoudsopgave

Wat is wat? 5

Waarschuwingen en veiligheidsinstructies 6

Montageprocedure 7

Bediening 10

Onderhoud 13

Specifications 15

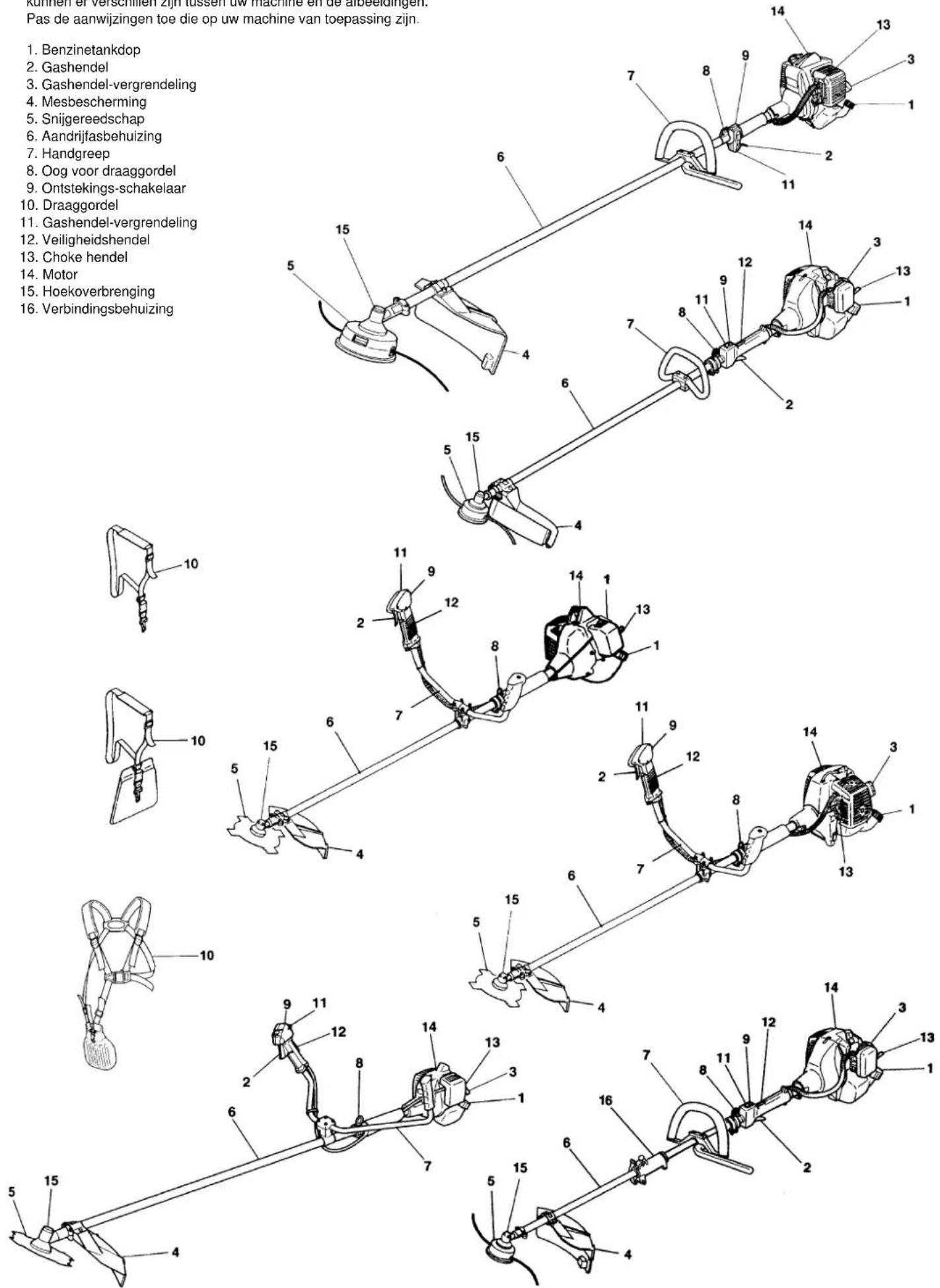

1. Wat is wat?

Daar deze handleiding voor verscheidene modellen gelijk is, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Pas de aanwijzingen toe die op uw machine van toepassing zijn.

1. Benzinetankdop
2. Gashendel
3. Gashendel-vergrendeling
4. Mesbescherming
5. Snijgereedschap
6. Aandrijfasbehuizing
7. Handgreep
8. Oog voor draaggordel
9. Ontstekings-schakelaar
10. Draaggordel
11. Gashendel-vergrendeling
12. Veiligheidshendel
13. Choke hendel
14. Motor
15. Hoekoverbrenging
16. Verbindingsbehuizing

2. Waarschuwingen en veiligheidsinstructies.

Veiligheid van de gebruiker

• Draag altijd een vizier of veiligheidsbril. Gebruik handschoenen bij het slijpen van de ketting.
• Altijd een dikke, lange broek, laarzen en handschoenen dragen. Geen losse kleding, sieraden, korte broek of sandalen dragen of op blote voeten lopen. Maak uw haar zodanig vast dat het niet op uw schouder hangt.
• Gebruik deze machine niet indien u moe of ziek bent of alcohol, drugs of medicijnen heeft ingenomen.
• Laat nooit kinderen of onervaren personen aan de machine.
  • Draag oorbeschermers.
• Nooit de machine starten of laten lopen in gesloten ruimtes en gebouwen. Uitlaatgassen inademen kan dodelijk zijn.
• Houd de hendels vrij van olie en brandstof.
• Houd uw handen weg van het zaagwerktuig.
• Grijp of houd de machine nooit aan het zaagwerktuig vast.
• Als de machine uitgeschakeld is, dient u zich ervan te vergewissen dat het zaagwerktuig stilstaat alvorens u hem neerzet.
• Als de werkzaamheden langer duren, moet er regelmatig pauze worden gehouden om lichamelijk letsel, bijv. door de vibratie, te vermijden (Raynaud fenomeen / "white finger disease").

Machineveiligheid

• Controleer de machine voor elk gebruik. Vervang beschadigde onderdelen. Let op brandstoflekken en controleer of alle bevestigingsmiddelen aanwezig zijn en vastzitten.
• Vervang onderdelen die gescheurd, gebroken of ander beschadigd zijn alvorens u met de machine begint te werken.
• Zie erop toe dat alle beschermkappen correct zijn bevestigd.
• Stel de carburateur af op een plaats waar zich niemand anders in de directe omgeving bevindt.
• Gebruik uitsluitend vervangende onderdelen die door de fabrikant voor deze machine zijn aanbevolen.

WAARSCHUWING!

Breng geen wijzigingen aan de machine aan. Gebruik de machine nooit voor werkzaamheden waar hij niet voor is geconstrueerd.

Veiligheid en brandstof

• Meng en tank brandstof in de buitenlucht en buiten bereik van vlammen en vonken.
• Gebruik alleen voor brandstof toegestane jerrycans.
• Rook niet en sta roken ook niet toe in de buurt van brandstof of in de omgeving van de machine of tijdens gebruik van de machine.
• Neem alle geknoeide brandstof op alvorens de motor te starten. Ga minstens 3 m van de plaats waar u tankt vandaan alvorens u de motor start.
• Stop de motor alvorens u de benzinedop verwijdert.
• Als u de machine opbergt, eerst de tank legen. Wij raden u aan na gebruik altijd de tank te legen. Als u de machine toch met brandstof opbergt, let er dan op dat hij niet kan lekken.
• Berg de machine en de brandstof op waar de dampen niet door vonken of open vuur kunnen worden ontstoken, van bijv. geisers, boilers, elektromotoren, schakelaars, etc.

WAARSCHUWING!

Trillingsdempingssystemen kunnen niet garanderen dat u geen fenomeen van Raynaud of carpaltunnel-syndroom kunt oplopen. Daarom moet de gebruiker die regelmatig continu met de zaag werkt de toestand van handen en vingers in de gaten houden. Als bovengenoemde klachten optreden, meteen een arts opzoeken.

Veilig zagen

• Snij geen ander materiaal dan gras of bosjes.
• Voordat u begint altijd eerst het gedeelte controleren dat u gaat snoeien. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden.
• Draag een aerosol-beschermingsmasker ter bescherming van de ademhaling als u het gras gaat maaien nadat een insecticide is gestrooid.
• Houd omstanders, kinderen, helpers, maar ook dieren buiten de gevarenzone van 15 m. Stop de machine onmiddellijk als iemand dichterbij komt.
• Houd de motor altijd rechts van uw lichaam.
• Houd de machine met beide handen stevig vast.
• Neem een stabiele houding aan. Reik niet te ver.
• Houd uw lichaamsdelen weg van de uitlaat en het zaagwerktuig als de motor loopt.
• Houd het hulpstuk altijd lager dan uw middel.

Veilig onderhoud

• Voer onderhoud aan de machine uit volgens de aanbevolen procedures.
• Neem de kap van de bougie alvorens u onderhoud uitvoert, behalve voor het afstellen van de carburateur.
• Stel de carburateur af op een plaats waar zich niemand anders in de directe omgeving bevindt.
• Gebruik uitsluitend originele vervangende onderdelen van HITACHI.

Transport en opslag

• Draag de machine met de hand met de motor uit en de uitlaat weg van uw lichaam.
• Alvorens u de machine opbergt of in een voertuig transporteert, dient u de motor af te laten koelen, de tank te legen en de zaag te beveiligen.
• Als u de machine opbergt, eerst de tank legen. Wij raden u aan na gebruik altijd de tank te legen. Als u de machine toch met brandstof opbergt, let er dan op dat hij niet kan lekken.
• Berg de machine buiten bereik van kinderen op.
• Maak de machine schoon en voer onderhoud uit alvorens hem droop op te bergen.
• Transporteer of berg de machine op met de motor volledig uit.
• De machine alleen met kettingbescherming in een voertuig transporteren.

Als er situaties optreden die in dit handboek niet staan vermeld, ben dan voorzichtig en handel verstandig. Neem contact met uw HITACHI dealer als u hulp nodig hebt. Let speciaal op aanwijzingen die beginnen met de woorden:

WAARSCHUWING!

Duidt op verhoogd gevaar van ernstig letsel of zelfs dood als de instructies niet worden opgevolgd.

LET OP!

Duidt op gevaar van letsel of materiîle schade als de instructies niet worden opgevolgd.

TIP!

Nuttige informatie voor juist gebruik.

LET OP!

Demonteer de trekstarter niet; door een plotseling terugspringen van de starter kunt u gewond raken.

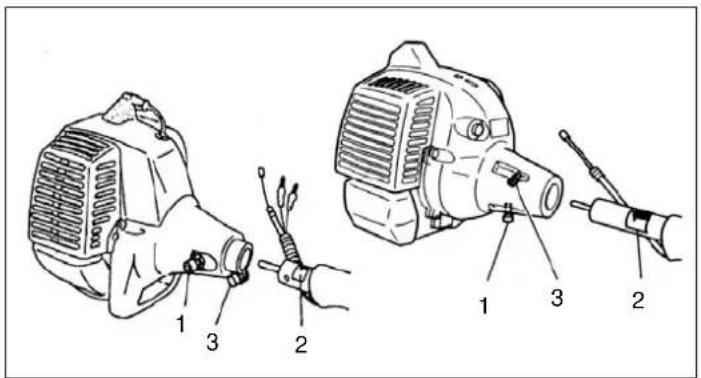

Aandrijfas aan motor monteren (fig. 1-1)

Draai ca. 10 keer aan de vergrendelschroef (1), zodat de schroefpunt niet stoort bij het aanbrengen van de aandrijfas. Als u de aandrijfas aanbrengt, laat de vergrendelschroef naar buiten wijzen om te voorkomen dat hij binnenin stoort.

Schuif de aandrijfas zo ver in de koppelingsbehuizing van de motor totdat de gemarkeerde positie (2) op de aandrijfas de behuizing bereikt.

ATTENTIE!

Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draai de aandrijfas dan aan het snij-uiteinde met de klok mee of tegen de klok in. Steek de vergrendelschroef in het gat van de asbehuizing en draai hem vast.

Draai de klemschroef (3) nu stevig vast.

Montage van toebehoren

1. Bevestig het toebehoren op de bestemde plaats.
2. Zorg ervoor dat de vergrendelpin (1) in het bijpassende gat (2) van de behuizing past en dat de behuizing niet los kan raken. (Fig. 1-1 B)
3. Draai de verbindingsmoer (3) goed vast. (Fig. 1-1B)

Montage van het handvat

⚠ WAARSCHUWING!

Als u stalen/onbuigzame mesbladen gebruikt voor rechte trimmers of bostrimmers, gebruik dan altijd een beschermingsstang (2) en een schouder-draaggordel samen met het lushandvat. (Fig.1-2)

Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor.

Plaats het handvat zodanig dat het in de meest comfortabele positie staat om te werken.

Verwijder de handvatklem (1) van het apparaat. (Fig.1-3)

Plaats de handvatten en bevestig de handvat-klem lichtjes met vier schroeven. Pas de juiste positie aan. Draai de schroeven dan goed vast.

Plaats de stop touwen (3) en de gaskabel (1) door de beschermende behuizing (2), haak de heupbuffer los. (Fig. 1-3B)

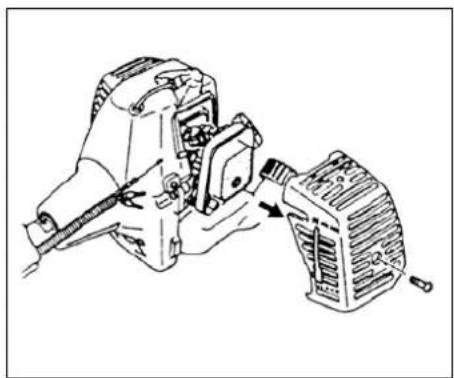

Verwijder de luchtzuiveringsafdekking.

(Fig. 1-4)

Verbind de stop touwen. (Fig. 1-5)

Verbind het einde van de gaskabel met de carburateur. (Fig. 1-6)

Bedek de gaskabel en de stop touwen tot aan de luchtzuiveringsafdekking met de bescher-mende behuizing. (Fig. 1-7)

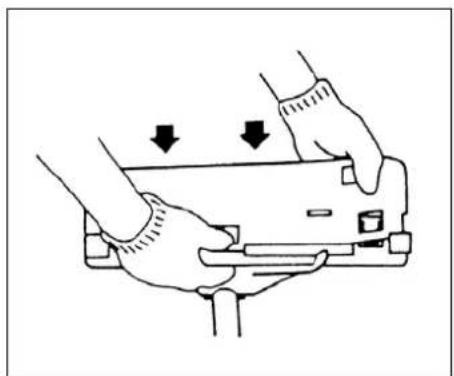

Montage van de mesbescherming

(Fig. 1-8, 8B)

Monteer de mesbescherming en de afstandhouders tot de beugel (1) (indien aanwezig) op de stang van de aandrijfas tegen de hoekoverbrenging aan. Maak de mesbescherming stevig vast, zodat de mesbescherming tijdens de werkzaamheden niet kan trillen of naar beneden kan bewegen.

Monteer de mesbescherming m.b.v. de twee bevestigingsschroeven op de bevestigingsklem, die de bescherming ook aan de drijfwerkkast bevestigt.

LET OP!

Sommige mesbeschermingen zijn voorzien van scherpe kantlijnbegrenzingen. Ga hier voorzichtig mee om.

Als u een trimmerkop (2) met een tweedelig type mesbescherming gebruikt, bevestig de uitbreiding dan aan de mesbescherming. (Fig. 1-9)

ATTENTIE!

Als zich een label op uw eenheid op de aandrijfas behuizing bevindt, volg dan de instructies op.

ATTENTIE!

Voor het verwijdern van de uitbreiding, zie de tekeningen. Draag handschoenen, omdat de uitbreiding een scherpe kantlijnbegrenzer heeft; druk vervolgens één voor één op de vier bevestigingspunten van de bescherming. (Fig. 1-9C)

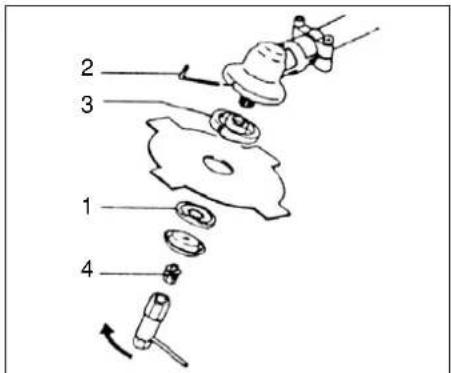

Montage van het snijmes (fig. 1-10, 10B) (Indien aanwezig)

Voordat u een snijmes monteert, moet u controleren of het scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.

ATTENTIE!

Als u een snijmeshouder-kap (1) monteert, let er dan op dat de holle kant naar boven gericht is.

Steek de inbussleutel (2) in het gat van de hoekoverbrenging om de snijmeshouder te bevestigen (3). Let er a.u.b. op dat de bevestig- gingsschroef of -moer van het snijmes (4) links- handige draad heeft, (met de wijzers van de klok mee om los te draaien/tegen de wijzers van de klok in om vast te draaien). Draai de be- vestigingsschroef - of moer vast met de inbussleutel.

ATTENTIE!

Als uw eenheid van het moerbeveiligingstype is en voorzien van een splitpen, moet het snijmes elke keer wanneer het gemonteerd wordt, voorzien worden van een nieuwe splitpen.

(Fig. 1-10C)

LET OP!

Voordat u aan het werk gaat, eerst controleren of het mes correct gemonteerd is.

LET OP!

Als uw eenheid voorzien is van een beschermingskap onder een snijmes, controleer deze dan op slijtage of beschadiging voordat u aan het werk gaat. Als zich slijtage of beschadiging voordoet, moet de beschermingskap vervangen worden omdat het een slijtagedeel is.

Montage van de BRAIN® snijkop

ATTENTIE!

Voor de montage zie de BRAIN® gebruikershandleiding, meegeleverd met de BRAIN® snijkop.

! ATTENTIE!

Voor HITACHI BRAIN koppen of een HITACHI gelegeerde kop uitsluitend non-metalen koorden gebruiken die door de fabrikant aanbevolen worden. Maak nooit gebruik van snoeren of draden. Deze kunnen breken en zo een gevaarlijk projectiel worden.

ATTENTIE!

Als u een HITACHI gelegeerde kop (CH-100) gebruikt, moet de aanvankelijke koordlengte telkens ca 17 cm bedragen. (Fig. 1-11)

4. Bediening

Brandstof (fig. 2-1)

⚠ WAARSCHUWING!

De trimmer is voorzien van een tweetaktmotor. Laat de motor altijd werken op een brandstof die met olie is gemengd. Zorg voor een goede ventilatie als u brandstof bijvult of ermee werkt.

Brandstof

• Gebruik altijd minstens 89 octaan loodvrije merkbenzine.
• Gebruik originele twee-takt olie of een mengsel van 25 :1 tot 50 :1, voor de juiste verhouding raadpleeg a.u.b. het etiket op de oliefles of uw HITACHI dealer.

• Alleen in de staat Californi ^î 50:1.

• Als er geen originele olie beschikbaar is, gebruik dan een kwaliteitsolie voor lucht gekoelde 2-takt motoren, waaraan een anti-oxidantiemiddel toegevoegd is (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik nooit BIA of TCW (voor watergekoelde 2-taktmotoren) gemengde olie.

• Gebruik geen multigrade olie (10 W130) of afvalolie.
• Meng benzine en olie in een aparte jerrycan.

Vul de jerrycan met de helft van de hoeveelheid benzine die u plant te verbruiken.

Voeg de tweetaktolie toe. Meng (schud) het mengsel.

Voeg de resthoeveelheid benzine toe. Meng (schud) het mengsel grondig alvorens de tank ermee te vullen.

Tanken

! WAARSCHUWING!

• Schakel de motor altijd uit voor het tanken.
• Maak de tank voorzichtig open om te tanken, om de eventuele druk te laten ontwijken.
• Na het tanken dop weer goed vastschroeven.
• Ga minstens 3 m van de plaats waar u tankt vandaan alvorens u de motor start.

Maak de tankdop zorgvuldig schoon voor het tanken zodat er geen vuil in de tank kan vallen. De brandstof dient goed te zijn gemengd door de jerrycan te schudden voor het tanken.

Voordat u start moet u controleren of het snoeigedeelte niets aanraakt.

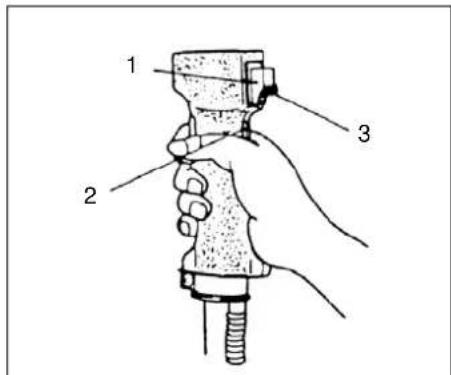

1. Zet de ontstekingsschakelaar (1) in de positie AAN. (Fig. 2-2, 2B)
   * Druk verschillende keren op de injectiepomp (4), zodat de brandstof door de terugloopleiding vloeit. (indien aanwezig) (Fig. 2-2C, 3)
2. Houd de veiligheidshendel (2) ingedrukt (indien aanwezig), trek tegelijkertijd aan de gashendel en druk op de vergrendelknop (3), laat daarna de gashendel langzaam los en vervolgens de veiligheidshendel. Dit vergrendelt de gashendel in de start positie.
3. Zet de choke hendel in de positie GESLOTEN (5). (Fig. 2-2C, 3)
4. Trek met een korte ruk aan de trekstarter en zorg ervoor dat u de starter goed in uw hand houdt, zodat hij niet plotseling terug kan schieten.
5. Als u hoort dat de machine opstart, zet u de choke hendel in de positie START (open). Trek vervolgens nog eens kort aan de t rekstarter.

ATTENTIE!

Als de motor niet wil starten, herhaal dan de stappen 2 tot 5.

1. Nadat de motor is gestart, trek aan de gas hendel om de knop te ontgrendelen. Daarna moet de motor ongeveer 2-3 minuten warm lopen voordat hij belast kan worden.

• Als u gras trimt, laat de motor dan op meer dan 6500 rpm draaien. Als de motor langdurig op een lager rpm draait, kan de koppeling vroegtijdig slijten.

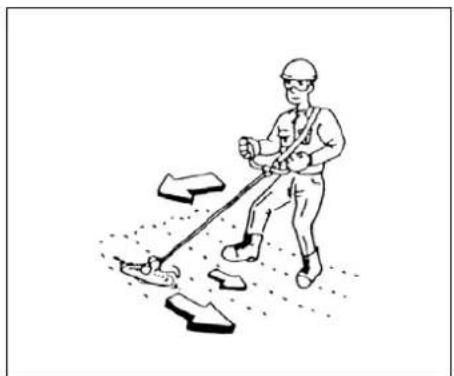

• Trim het gras van rechts naar links.
• Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke reactie ontstaan waardoor het apparaat en ook de bediener weggeslingerd kunnen worden. Deze reactie heet MESSLINGERING. Daardoor kan de bediener de controle over het apparaat verliezen en ernstig of zelfs levensgevaarlijk gewond raken. Messlingering komt meestal voor op plekken waar het te snijden/maaien materiaal moeilijk te zien is.
• Draag de gordel zoals afgebeeld (indien aanwezig). Het mesblad draait tegen de klok in, dus voor een goed resultaat adviseren wij om de trimmer van rechts naar links te bewegen Houd toeschouwers op een afstand van minstens 15 m (50 ft.).

ATTENTIE!

In geval van nood, duw op de noodknop of trek aan de noodklep (indien aanwezig). (Fig. 2-4C)

⚠ WAARSCHUWING!

Als het snijgereedschap tegen stenen of ander afval stoot, zet de motor dan stop en controleer of het snijgereedschap en de bijbehorende delen beschadigd zijn. Als er gras of ranken in het snijgereedschap vastzitten, zet de motor stop en verwijder deze.

Stoppen (Fig. 2-5)

- Verlaag de snelheid van de motor, laat hem enkele minuten onbelast draaien en schakel dan de ontstekingsknop uit.

! WAARSCHUWING!

Snijgereedschap kan verwondingen veroorzaken, omdat het nog draait, nadat de motor stil staat of de vermogensregeling uit is. Als het apparaat uitgeschakeld is, controleer eerst of het snijgereedschap stil staat, voordat u het apparaat neerzet.

(tegen de klok) tot de ketting stopt. U heeft het juiste stationaire toerental ingesteld als de motor in elke positie rond loopt op een toerental dat ver onder het toerental ligt waarbij de ketting begint te draaien.

Als de ketting blijft lopen na het afstellen van het stationair toerental, neem dan contact met uw leverancier op.

ATTENTIE!

Standaard onbelast toerental is 2500-3000 rpm.

TIP!

Sommige modellen die in gebieden worden verkocht met strenge milieuwetgeving hebben geen mogelijkheid om de carburateur op lage en hoge snelheid af te stellen. Dit omdat daardoor de motor eventueel zodanig zou kunnen worden afgesteld dat de lokale milieuwetten worden overtreden. In deze gevallen kunt u aan de carburateur alleen het stationaire toerental instellen.

Modellen waarbij de lage en hoge snelheid kunnen worden afgesteld zijn af fabriek afgesteld. Geringe aanpassingen kunnen de prestaties verbeteren, afhankelijk van klimaat, etc. Draai de afstelschroeven nooit in grotere stappen dan 90 graden; verkeerde afstelling kan schade aan de motor veroorzaken. Als u niet goed weet hoe u de motor kunt afstellen, neem dan contact op met de HITACHI leverancier.

Luchtfilter reinigen

Verwijder de deksel en het filter (1). Maak ze schoon met warm zeepwater. Controleer of het luchtfilter droog is voor hermontage. Een luchtfilter dat enige tijd in gebruik is geweest, kan niet meer worden gereinigd. Het moet daarom regelmatig worden vervangen Beschadigde filters moeten altijd worden vervangen.

Brandstofffilter (fig. 3-2B)

Laat alle brandstof uit de tank lopen en trek de brandstofffilter uit de tank. Trek het filterelement uit de houder en spoel het met warm water en een reinigingsmiddel.

Spoel goed totdat alle sporen van reinigingsmiddel verwijderd zijn. Pers - niet wringen- het overbodige water uit de filter en laat deze in de lucht drogen.

TIP!

Als het filter door stof of vuil hard geworden is, dient u het te vervangen.

Bougie (Afb. 3-3)

De toestand van de bougie wordt negatief beïnvloed door:

• een verkeerde afstelling van de carburateur
• een verkeerde mengsmering (teveel olie in de benzine)
• een vervuild luchtfilter
• zware werkomstandigheden (bijv. koude). Deze factoren veroorzaken afzettingen op de elektroden van de bougies, wat tot storingen en startproblemen leidt. Als het de motor aan kracht ontbreekt, hij startproblemen vertoont of niet rond stationair loopt, controleer dan eerst de bougie. Is de bougie vuil, maar hem dan schoon en controleer de afstand tussen de elektrodes. Corrigeer indien nodig. De juiste afstand is 0,6 mm. Na ongeveer 100 bedrijfsuren, of ook al eerder als de elektroden weggevreten zijn, dient de bougie te worden vervangen.

TIP!

In sommige gebieden wordt een 'resistor' bougie voorgeschreven om de machine te ontstoren tegen ontstekingssignalen. Als deze machine standaard met een ontstoorde bougie was uitgerust dient u hem met hetzelfde type te vervangen.

5. Onderhoud

ONDERHOUD, VERVANGING EN REPARATIE VAN DE ONDERDELEN EN SYSTEMEN DIE MET UITSTOOT VAN UITLAATGASSEN EN GELUIDSOVERLAST TE MAKEN HEBBEN MOGEN WORDEN UITGEVOERD DOOR DESBETREFFENDE VAKBEDRIJVEN EN VAKLUI.

Carburateurafstelling (Afb. 3-1)

! WAARSCHUWING!

De messen kunnen mogelijk draaien terwijl de carburateur ingesteld wordt.

! WAARSCHUWING!

Start de motor nooit voordat de koppeling, afdekking en de behuizing volledig gemonteerd zijn! De koppeling kan anders los raken en verwondingen veroorzaken.

In de carburateur wordt de brandstof met lucht gemengd. Tijdens een proefloop in de fabriek wordt de carburateur op een basisinstelling ingesteld. Afhankelijk van het klimaat en de hoogte kan een exactere instelling noodzakelijk zijn. De carburateur heeft maar één aanpassingsmogelijkheid:

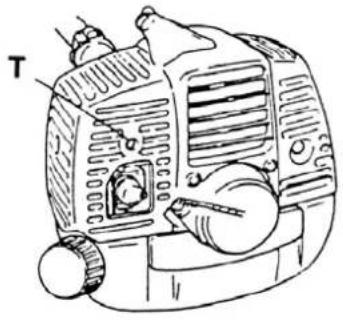

T = Onbelast toerental aanpassingsschroef.

Afstelling stationair toerental (T)

Controleer of het luchtfilter schoon is. Als het stationaire toerental juist is, draait de ketting niet Als afstellen nodig blijkt, draai (met de klok mee) aan de T-schroef terwijl de motor loopt tot de ketting begint te draaien. Draai de schroef terug

! WAARSCHUWING!

Als de motor onbelast loopt, mag het snijgereedschap in geen enkel geval draaien.

Luchtfilter (Afb. 3-2)

Verwijder stof en vuil uit het luchtfilter (1) om te vermijden dat:

• de carburateur storingen vertoont.
• de motor slecht start.
• de motor minder kracht heeft.
• de motoronderdelen onnodig verslijten.
• de machine meer benzine verbruikt.

Als u in een zeer stoffige omgeving werkt dient u dagelijks het luchtfilter te reinigen.

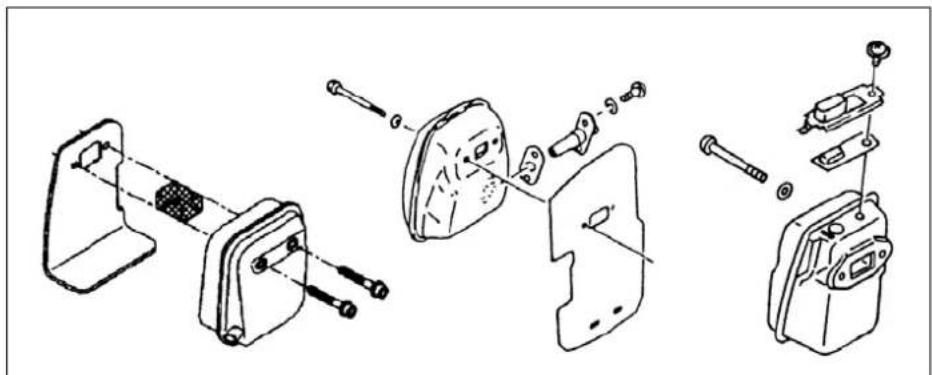

Om de 100 werkuren moet u de geluiddemper verwijderen en de uitlaat of de inlaat vrij maken van koolstof.

Cylinder (motorkoeling) (Fig. 3-4B)

De motor is lucht gekoeld en de lucht moet vrij om de motor en de koelribben van de cilinder circuleren om oververhitting te voorkomen.

Na 100 bedrijfsuren of eens per jaar (of vaker indien nodig) dienen de koelribben en andere motoroppervlakken van stof, vuil en oliesmeer te worden bevrijd om de koeling

ATTENTIE!

Zet de motor nooit in werking als de omhulling van de motor of van de geluiddemper verwijderd is, omdat de motor daardoor oververhit kan raken en beschadigd wordt.

Controleer om de 50 werkuren of de hoekoverbrenging of de hoekkoppeling genoeg ingevet zijn door de dop van de vetfilter aan de zijkant van de hoekoverbrenging te verwijderen. Als er geen vet aan de flanken van de tandwielen te zien is, vul de overbrenging dan voor 3/4 met universeel vet op basis van kwaliteits-lithium. Vul de overbrenging nooit helemaal.

Mesblad (Ffig. 3-6)

! WAARSCHUWING!

Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

• Gebruik een scherp mesblad. Een bot mes gaat eerder vast of klem zitten. Verwijder de bevestigingsmoer als deze beschadigd is en moeilijk vastgedraaid kan worden.
• Als u een mesblad vervangt, neem dan een door HITACHI aanbevolen mes, met een pas gat van 25.4 mm (één inch).
• Als u een zaagblad (2) monteert, richt dan al tijd de gekartelde kant naar boven. Als u een mes met 4 tanden (1) monteert, kan dit aan elke kant gebruikt worden.
• Gebruik het passende mes voor elk soort werk.
• Als u messen vervangt, gebruik dan het juiste gereedschap.
• Als snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibraties veroorzaken.
• Gooi mesbladen weg die verbogen, gebar sten, gebroken of anderszins beschadigd zijn.

ATTENTIE!

Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden worden om barsten te voorkomen.

Onderhoudsschema

Hier vindt u nog enkele algemene onderhoudsinstructies. Raadpleeg uw leverancier voor verdere informatie.

Dagelijks onderhoud

• Maak de buitenkant van de heggentrimmer schoon.
• Controleer of de draaggordel beschadigd is.

• Controleer de mesbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont. Controleer of het snoeimes scherp is en geen scheuren vertoont.

• Controleer of het snijgereedschap correct gecentreerd en scherp is en geen barsten vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die het apparaat kunnen beschadigen.

• Controleer of de moer van het snijgereedschap goed vastgedraaid is.
• Ga na of de snoeimes-transportbescherming onbeschadigd is en veilig bevestigd kan worden.
• Controleer of alle schroeven en moeren goed vastgedraaid zijn.

Wekelijks onderhoud

• Controleer de starhendel, het koord en de terugspringveer.
• Maak de bougie van buiten schoon.
• Verwijder de bougie en controleer de afstand tussen de elektrodes. Corrigeer op 0,6 mm of vervang de bougie.
• Reinig de koelribben van de cilinder en controleer of de luchtinlaat bij de starchendel niet verstopt is.
• Controleer of het hoektandwiel voor 3/4 met vet gevuld is.
• Luchtfilter reinigen

Maandelijks onderhoud

• Spoel de brandstoftank met benzine en reinig het brandstofffilter.
• Reinig de carburateur en de omgeving ervan.
• Reinig de ventilator en de omgeving ervan.

6. Specificaties

MODEL CG25EJ (L)/CG25EJ (SL)

CG25EJ /CG25EJ (S)

CG25EJ (SLD)

of soortgelijk of soortgelijk

Capaciteit brandstoftank ( I )......0.50 (16.9 fl. oz) 0.70 (23.6 fl. oz)

Droog gewicht (kg) CG28EJ (L)....5.4 (11.9 lbs)

ATTENTIE : Equivalent geluid niveau/vibratie niveau werd berekend zoals de tijdgewogen totale energie voor geluid/vibratie niveau's, onder verschillende werkomstandigheden met de volgende tijdsverdeling : 1/2 onbelaste loop, 1/2 belaste loop. *Verklaren onder eigen verantwoordelijkheid dat het product, grastrimmer model.

HITACHI

CG25EJ/CG25EJ (L)/CG25EJ (SL)
