CG 33EJ - Heggenschaar HITACHI - Gratis gebruiksaanwijzing en handleiding

Producttype	Benzine heggenschaar
Merk	Hitachi
Model	CG 33EJ
Motor	2-takt, ééncilinder
Cilinderinhoud	33 cc
Vermogen	1,1 kW (1,5 pk)
Brandstoftoevoer	Benzine 2-takt mengsel (50:1)
Tankinhoud	0,5 L
Snijlengte	600 mm
Tandafstand	30 mm
Onbelast snijtoerental	4.000 tpm
Geluidsniveau (LpA)	94 dB(A)
Trillingsniveau (voorste hand)	5,5 m/s²
Trillingsniveau (achterste hand)	6,2 m/s²
Gewicht (zonder brandstof)	5,2 kg
Afmetingen (L × B × H)	1050 × 270 × 230 mm
Mes type	Dubbel stalen mes
Veiligheid	Mesrem, veiligheidsschakelaar, handbeschermer
Onderhoud	Luchtfilter reinigen, mes slijpen, aftappen
Repareerbaarheid	Reserveonderdelen beschikbaar (bougie, filter, mes)

Veelgestelde vragen - CG 33EJ HITACHI

Welk brandstofmengsel gebruiken voor de heggenschaar CG 33EJ?

Gebruik een mengsel van loodvrije benzine (95 of 98) en 2-takt motorolie in de verhouding 50:1. Houd u aan de verhoudingen om motorschade te voorkomen.

Hoe start ik de motor van de Hitachi CG 33EJ?

Zet de schakelaar op 'ON', sluit de choke, pomp 5 tot 6 keer de primerbal, trek dan krachtig aan het startkoord. Zodra de motor loopt, opent u de choke.

Hoe slijp ik het mes van de heggenschaar?

Demonteer het mes, zet het vast in een bankschroef en gebruik een vijl om elke tand te slijpen volgens de oorspronkelijke hoek. Vijl altijd in dezelfde richting.

Hoe vaak de bougie vervangen?

De bougie moet elke 50 gebruiksuren worden gecontroleerd en worden vervangen als deze versleten of vervuild is. Gebruik een bougie van het type NGK BPMR7A of gelijkwaardig.

Hoe het luchtfilter reinigen?

Maak het filterdeksel los, verwijder het schuimelement, was het met zeepwater, spoel het, droog het en olie het licht in voordat u het terugplaatst. Reinig elke 10 gebruiksuren.

Waarom blokkeert het mes tijdens gebruik?

Dit kan komen door een vastzittende tak, gebrek aan smering of een bot mes. Reinig het mes en controleer of het goed geslepen is. Als de blokkering aanhoudt, zet de motor uit en inspecteer.

Wat is de maximale takdikte die kan worden gesneden?

Het mes van 600 mm kan takken tot ongeveer 30 mm dikte snijden. Voor dikkere takken gebruikt u een snoeischaar of zaag.

Hoe de heggenschaar langdurig opbergen?

Tap de brandstoftank af, laat de motor draaien tot hij stilvalt, reinig het mes en smeer het. Berg het apparaat op een droge en stofvrije plaats op.

Welke veiligheidsuitrusting wordt aanbevolen?

Draag altijd handschoenen, een veiligheidsbril, een gehoorbeschermer en veiligheidsschoenen. Vermijd losse kleding die in het mes kan blijven haken.

Waar vind ik reserveonderdelen voor de CG 33EJ?

Onderdelen zoals het mes, de bougie, het luchtfilter en de pakkingset zijn verkrijgbaar bij Hitachi-dealers of online op gespecialiseerde websites. Gebruik het modelnummer om de juiste referenties te vinden.

GEBRUIKSAANWIJZING CG 33EJ HITACHI

Betekenis basn de symbolen

IPMERKING : Sommige machines zijn hier niet van voorzien.

	Symbolen⚠ WAARSCHUWINGHieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik.
	Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken.		Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm).
	Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op.		Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap.
	Draag altijd oog-, hoofd- en gehoorbescherming wanneer u deze machine gebruikt.		Gebruik glijvaste en stevige laarzen.
	Gebruik geen metalen/onbuigzame mesbladen als dit symbool op de machine staat.		Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.
	Houd alle kinderen, omstanders en helpers 15 m van het apparaat vandaan. Als iemand naderbij komt, zet de motor en het snijgereedschap dan onmiddellijk stop.
	Pas op voor voorwerpen die weggeslingerd kunnen worden.	Do not attach handle above this point	Geeft de plaats van de handgreep aan. Bevestig de handgreep nooit hoger dan dit punt.
	Mengsel van benzine en olie.		Raak de demper en de omringende onderdelen niet aan want deze kunnen erg heet zijn.
	Verklaart de positie van de choke. Het bovenste teken betekent dat de choke gesloten is; het onderste teken dat de choke geheel geopend is.		Carburatorinstelling - Onbelast
	Carburatorinstelling – Lage snelheid		Carburatorinstelling – Hoge snelheid
	Startpomp		Gegarandeerd geluidsniveau
Voordat u de machine gebruiktLees de gebruiksaanwijzing zorgvuldig door.Controleer of het snijgereedschap juist gemonteerd en afgesteld is.Start de machine en controleer of de carburateur juist is afgesteld. Zie “ONDERHOUD”.

Inhoudsopgave

Wat is wat 2

Waarschuwingen en veiligheidsinstructies .... 3

Specifications 4

Montageprocedure.... 5

Bediening 6

Onderhoud 7

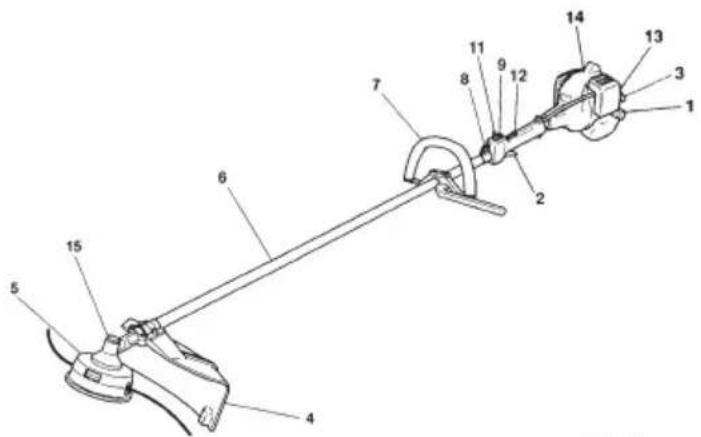

Wat is wat

Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreven, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zijn.

1. Benzinetankdop
2. Gashendel
3. Starterhandgreep
4. Mesbescherming
5. Snijgereedschap
6. Aandrijfasbehuizing
7. Handvat
8. Oog voor draaggordel
9. Contactschakelaar
10. Draaggordel
11. Gashendel-vergrendeling
12. Veiligheidshendel
13. Chokehendel
14. Motor
15. Hoekoverbrenging
16. Verbindingsbehuizing
17. Combinatiesleutel
18. Gebruiksaanwijzing

Waarschuwingen en veiligheidsinstructies

Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden:

WAARSCHUWING

Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd.

LET OP

Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd.

OPMERKING

Nuttige informatie voor correct functioneren en gebruik van de machine.

Veiligheid van de gebruiker

• Draag altijd een vizier of veiligheidsbril.
• Draag altijd een dikke, lange broek, niet slippende laarzen en handschoenen. Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets. Draag lang haar samengebonden zodat het maximaal schouderlang is.
• Gebruik deze machine niet wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen.
• Laat in geen geval kinderen of onervaren personen de machine gebruiken.
• Draag gehoorbescherming. Let op uw omgeving. Let op omstanders die eventueel problemen aangeven. Verwijder veiligheidsuitrusting pas nadat de motor volledig gestopt is.
• Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zijn.
• Houd de handgrepen vrij van olie en brandstof.
• Houd uw handen weg van het snijgereedschap.
• Houd of pak de machine niet vast aan het snijgereedschap.
• Draag altijd handschoenen bij het monteren of demonteren van het snijgereedschap om ernstig lichamelijk letsel te voorkomen.
• Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.
• Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/"dode" vingers) te voorkomen.

WAARSCHUWING

Systemen voor het dempen van de trillingen kunnen niet garanderen dat u geen fenomeen van Raynaud ("dode" vingers) of carpalé-tunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werken de toestand van hun handen en vingers zorgvuldig in de gaten houden. Als u merkt dat één van de bovengenoemde klachten zich voordoet, moet u onmiddellijk een arts raadplegen.

WAARSCHUWING

Als u medische elektrische/elektronische apparatuur gebruikt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voordat u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken.

Veiligheid/beveiliging van de machine

• Controleer de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controleer of er brandstofl ekken zijn en of alle bevestigingsmiddelen aanwezig zijn en goed vast zitten.
• Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken.
• Controleer of de mesbescherming goed aangebracht is.
• Houd anderen uit de buurt wanneer u de carburateur afstelt.
• Gebruik uitsluitend accessoires die speciaal voor deze machine worden aanbevolen door de fabrikant.

⚠ WAARSCHUWING

Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze niet voor bedoeld is.

Veiligheid en brandstof

• Meng en tank brandstof in de buitenlucht en buiten bereik van vonken en vlammen.
• Gebruik een voor brandstof goedgekeurde tank of jerrycan.
• Rook niet en sta roken ook niet toe in de buurt van brandstof of van de machine zelf wanneer de machine wordt gebruikt.
• Veeg alle gemorste brandstof weg voor u de motor start.
• Ga minstens 3 meter van de plaats waar u getankt heeft

vandaan voor u de motor start.
- Stop de motor voor u de brandstofdop verwijdert.
- Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.
- Bewaar de machine en de brandstof op een plek waar de brandstofdampen niet kunnen worden ontstoken door vonken of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz.

! WAARSCHUWING

Brandstof is licht ontvlambaar, kan ontploff en en is schadelijk wanneer de dampen ervan worden ingeademd; wees dus bijzonder voorzichtig wanneer u met brandstof omgaat of tankt.

Veilig snoeien

• Snoei geen ander materiaal dan gras of bosjes.
• Controleer het gebied dat u gaat snoeien voordat u begint. Verwijder alle voorwerpen die klem kunnen komen te zitten of weggeslingerd kunnen worden.
• Draag een goed masker om uw luchtwegen te beschermen wanneer u gras maait dat met een insecticide is behandeld.
• Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt.
• Houd de motor altijd rechts van uw lichaam.
• Houd de machine met beide handen stevig vast.
• Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik niet te ver.

- Houd uw lichaamsdelen uit de buurt van de uitlaat en het snijgereedschap wanneer de motor loopt.

- Houd het snijgereedschap altijd lager dan uw middel. - Wanneer u naar een nieuwe werkplek gaat, moet u eerst de machine uit zetten en controleren of het snijgereedschap inderdaad gestopt is.

- Zet de machine in geen geval op de grond terwijl deze nog loopt.

- Controleer altijd eerst of de motor uit is en of het snijgereedschap volledig gestopt is voor u vuil of gras uit het snijgereedschap gaat verwijderen.

- Neem altijd een EHBO-doos mee wanneer u met elektrisch gereedschap werkt.

- Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw en/of in de buurt van ontvlambare vloeistoff en. Inademen van uitlaatgassen kan dodelijk zijn.

- Gebruik de machine overeenkomstig de landelijke en plaatselijke wetgeving.

Veilig onderhoud

• Voer onderhoud aan de machine uit volgens de aanbevolen procedures.
• Haal de kap van de bougie voordat u onderhoud uitvoert, behalve voor het afstellen van de carburateur.
• Houd anderen uit de buurt wanneer u de carburateur afstelt.
• Gebruik uitsluitend originele HITACHI vervangingsonderdelen,
  zoals aanbevolen door de fabrikant.

LET OP

Demonteer de trekstarter niet. Het risico bestaat dat u gewond raakt doordat de veer van de trekstarter losschiet.

⚠ WAARSCHUWING

Onjuist onderhoud kan leiden tot ernstige schade aan de motor of ernstig persoonlijk letsel.

Transport en opslag

• Draag de machine alleen wanneer de motor gestopt is en met de uitlaat weg van uw lichaam.
• Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zit voordat u de machine opbergt of in een voertuig gaat vervoeren.
• Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken.
• Bewaar de machine buiten bereik van kinderen.
• Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek.
• Controleer of de motor volledig uit staat voordat u de machine vervoert of opbergt.
• Wanneer u de machine in een voertuig vervoert, moet het mes met een mesbescherming worden afgedekt.

Als er zich situaties voordoen die niet in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met uw officieel HITACHI servicecentrum als u hulp nodig heeft.

Specifications

MODEL	CG28EJ (L)/(SL)	CG28EJ	CG33EJ (L)	CG33EJ (SL)	CG33EJ/(S)		CG33EJ (LP)	CG33EJ (SLP)	CG33EJ (P)/(SP)
MotorCilinderinhoud ( cm^3 ) (ml) 28 32.2 32.2BougieSnelheid in vrijstand ( min^-1 )Aanbevolen max. snelheid ( min^-1 ) 11,000 Snelheid uitvoeras ( min^-1 ) 8,500 8,500 8,500Max. motorvermogen (kW) 1.05 1.17 1.15	CHAMPION RCJ6Y3,00011,000 11,000 11,000		CHAMPION RCJ6Y CHAMPION RCJ6Y3,000				3,000
Inhoud brandstoftank ( cm^3 ) (ml) 700			700				700
Droog gewicht (kg)	5.2/5.4	6.3	5.3	5.9	6.4/6.5		5.8	6.2	6.7/6.8
Snijapparaat Type / Dia. (mm)	Nylon-draad	Metalen blad /3Tx255	Nylon-draad	Nylon-draad	Metalen blad /3Tx255	Nylon-draad	Nylon-draad	Nylon-draad	Metalen blad /3Tx255	Nylon-draad
Geluidsdrukniveau (ISO 22868)LpA (dB (A))GelijkwaardigOnzekerheid	95.03333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333	98.2	98.2	94.7	98.2	96.8	96.8	93.4	96.8
Gemeten geluidsdrukniveau (ISO 22868)LwA (dB (A))Gelijkwaardig	110	107	110	110	107	110	109	109	106	109
Gegarandeerd geluidsdrukniveau (2000/14/EC)LwA (dB (A))Max. toerental	116	116	116	116	116	116	116	116	116	116
Trillingsniveau ( m/s^2 ) (ISO 22867)Gelijkwaardig (voor / linker handgreep)Gelijkwaardig (achter / rechter handgreep)Onzekerheid	6.33.41.51.91.78.74.4	5.15.61.51.61.37.07.87.8	2.93.31.52.41.73.34.4	5.84.31.51.85.17.93.3	5.76.31.51.31.51.11.51.11.31.37.98.8	3.84.31.51.11.35.25.9	3.03.01.52.11.53.74.0	3.62.81.51.41.14.93.7	3.14.21.51.20.84.25.9	1.41.61.51.30.81.62.1

OPMERKING : Gelijkwaardige geluidsniveaus/trillingsniveaus zijn berekend als de tijdgewogen energiesom van de geluids-/trillingsniveaus onder verschillende werkomstandigheden met de volgende tijdsindeling: 1/2 stationair, 1/2 max. toerental.

* Alle gegevens kunnen zonder kennisgeving gewijzigd worden.

Montageprocedure

Aandrijfas aan motor monteren (Afb. 1)

Draai de vergrendelschroef (1) ongeveer tien volle slagen los zodat de schroefpunt niet hindert bij het aanbrengen van de aandrijfas. Als u de aandrijfas aanbrengt, laat de vergrendelschroef dan naar buiten wijzen om te voorkomen dat hij binnenin hindert.

Schuif de aandrijfas in de koppelingsbehuizing van de motor totdat de gemarkeerde positie (2) op de aandrijfas de behuizing bereikt.

OPMERKING

Als het moeilijk is om de aandrijfas tot aan de gemarkeerde positie te schuiven, draait u de aandrijfas aan het snij-uiteinde met de klok mee of tegen de klok in. Steek de vergrendelschroef in het gat van de asbehuizing en draai hem vast. Draai vervolgens de klemschroef (3) stevig vast.

Aandrijfas aan de motor (CG33EJ(SL)(SLP)) (Afb. 1A)

Bevestig de motor aan de koppelingsbehuizing (2) m.b.v. de vier meegeleverde schroeven of bouten (1).

Montage van het handvat

⚠ WAARSCHUWING

Als u stalen/onbuigzame mesbladen gebruikt voor rechte zeisen of bosmaaiers, gebruik dan altijd een beschermingsstang (2) en een schouder-draaggordel samen met het lushandvat. (Afb. 2)

Bevestig het handvat aan de aandrijfas met de hoek in de richting van de motor.

Plaats het handvat zodanig dat het in de meest comfortabele positie staat om te werken.

OPMERKING

Als er een handvatlabel op de aandrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label.

Verwijder de handvatklem (1) van de machine. (Afb. 3)

Plaats de handvaten en bevestig de handvatklem lichtjes met de vier schroeven. Breng in de juiste positie. Draai de schroeven vervolgens stevig vast.

Steek de stopsnoeren (3) en de gaskabel (1) door de beschermhuls (1) en haak dan de heupbuff er los. (Afb. 4)

Gaskabel/stopsnoer

Verwijder de luchtfi Iterkap. (Afb. 5)

Verbind de stopsnoeren (1). (Afb. 7)

Verbind het einde van de gaskabel met (1) de carburateur (2). (Afb. 8)

Bedek de gaskabel en de stopsnoeren tot aan de luchtfi Iterkap metde beschermhuls. (Afb. 9)

Montage van de mesbescherming (Afb. 10, 11, 11A, 12)

OPMERKING

Bij sommige modellen is de beschermingsklem al aan de drijfwerkkast gemonteerd.

Monteer de mesbescherming en de klemafstandshouders (1) (indien aanwezig) op de stang van de aandrijfas tegen de hoekoverbrenging aan. Maak de bevestigingsklem stevig vast, zodat de mesbescherming tijdens de werkzaamheden niet kan trillen of naar beneden kan bewegen.

Monteer de mesbescherming met de twee bevestigingsschroeven op de bevestigingsklem, die de bescherming aan ook de drijfwerkkast bevestigt.

LET OP

Sommige mesbeschermingen zijn voorzien van scherpe kantlijnbegrenzingen. Ga hier voorzichtig mee om.

OPMERKING (Afb. 12)

Als u een HITACHI aluminium kop (CH-100 of CH-300) voor uw machine gebruikt, moet de scherpe kantlijnbegrenzing (2) (indien aanwezig) die zich in de gereedschapstas bevindt, stevig aan de mesbescherming bevestigd worden met behulp van de afgebeelde bout (3).

Als u een trimmerkop met een tweedelig type mesbescherming gebruikt, bevestig dan de beschermingsuitbreiding aan de mesbescherming. (Afb. 13)

OPMERKING

Wanneer u de beschermingsuitbreiding aan de mesbescherming bevestigt, moet de scherpe kantlijnbegrenzing van de mesbescherming verwijderd worden (indien aanwezig).

OPMERKING

Als er een mesbeschermingslabel op de aandrijfasbehuizing van uw machine is, volg dan de aanwijzing op het label.

OPMERKING

Zie de afbeeldingen voor het verwijderen van de beschermingsuitbreiding. Draag handschoenen want de beschermingsuitbreiding heeft een scherpe kantlijnbegrenzing en druk vervolgens één voor één op de vier bevestigingspunten van de bescherming. (Afb. 14)

Montage van het mesblad (Afb. 15, 16)

(indien aanwezig)

Voordat u een mesblad monteert, moet u controleren of het mes geen scheuren vertoont of beschadigd is en of de snijranden in de juiste richting wijzen.

OPMERKING

• Als u een mesbladhouderkap (1) monteert, let er dan op dat de holle kant naar boven is gericht.
• Steek de inbussleutel (2) in het gat van de hoekoverbrenging om de mesbladhouder te bevestigen (3). Houd er rekening mee dat de bevestigingsschroef of -moer van het mesblad (4) linkshandige schroefdraad heeft (met de wijzers van de klok mee om los te draaien / tegen de wijzers van de klok in om vast te draaien). Draai de bevestigingsschroef of -moer met de inbussleutel vast.

OPMERKING

Als uw eenheid van het moerbeveiligingstype is en voorzien van een splitpen, moet het snijmes elke keer wanneer het gemonteerd wordt, voorzien worden van een nieuwe splitpen. (Afb. 17)

LET OP

Controleer of het mesblad correct gemonteerd is voordat u aan het werk gaat.

LET OP

Als uw machine is voorzien van een beschermkap onder het mesblad, controleer deze dan op slijtage en scheuren voordat u aan het werk gaat. Als er slijtage of beschadiging wordt vastgesteld, moet de beschermkap worden vervangen omdat dit een slijtage-onderdeel is.

Montage van de semi-automatische snijkop

ATTENTIE!

Voor de montage zie de gebruikershandleiding, meegeleverd met de snijkop.

⚠ WAARSCHUWING!

Voor een optimale prestatie en betrouwbaarheid dient u altijd een Hitachi nylon snijdraad te gebruiken. Gebruik nooit een ander soort draad of materialen want deze kunnen losraken en een gevaarlijk projectiel worden.

Montage van de Brain snijkop

OPMERKING

Zie voor de montage de Brain gebruikershandleiding die bij de Brain snijkop wordt geleverd.

⚠ WAARSCHUWING

Voor HITACHI Brain koppen of een HITACHI gelegeerde kop mogen uitsluitend flexibele, niet-metalen koorden worden gebruikt die door de fabrikant worden aanbevolen. Gebruik nooit snoeren of draden. Deze kunnen breken en zo een gevaarlijk projectiel worden.

OPMERKING

Als u een HITACHI gelegeerde kop (CH-100) gebruikt, moet de aanvankelijke koordlengte telkens 17 cm bedragen. (Afb. 18)

Bediening

Brandstof (Afb. 19)

⚠ WAARSCHUWING

• Deze zeis heeft een tweetaktmotor. Gebruik daarom altijd mengsmering, oftewel benzine gemengd met olie. Zorg voor een goede ventilatie wanneer u tankt of omgaat met brandstof.
• Brandstoffen zijn uiterst licht ontvlambaar en u kunt ernstig persoonlijk letsel oplopen door de dampen in te ademen of brandstof op lichaamsdelen te morsen. Wees altijd voorzichtig en blijf goed opletten bij de omgang met brandstof. Zorg altijd voor een goede ventilatie wanneer u brandstof binnen een gebouw gebruikt.

Brandstof

• Gebruik altijd 89 octaan loodvrije merkbenzine.
• Gebruik echte tweetaktbrandstof of een benzine-oliemengsel van 25:1 tot 50:1; raadpleeg voor de juiste verhouding alstublieft de verpakking van de tweetaktolie in kwestie of uw officieel HITACHI servicecentrum.
• Als er geen echte tweetaktbrandstof beschikbaar is, gebruik dan een kwaliteitsolie die uitdrukkelijk geschikt is voor gebruik in luchtgekoelde tweetaktmotoren (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik geen BIA of TCW (voor watergekoelde tweetaktmotoren) mengolie.
• Gebruik geen multigrade olie (10 W/30) of afgewerkte olie.
• Meng de benzine en de olie in een aparte, schone jerrycan.

Begin met de helft van de gewenste hoeveelheid benzine in de jerrycan.

Voeg de tweetaktolie toe (alle benodigde olie voor de gewenste hoeveelheid brandstof). Meng het brandstof-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe.

Meng (schud) het brandstofmengsel nog eens goed voor u het in de tank doet.

Menghoeveelheid van tweetaktolie en benzine

Benzine (liter)	Tweetaktolie (ml)
	Verhouding 50:1 Verhouding 25:1
0.5 10 20	——
1	2	—— 0
2	4	—— 0
4 80 160	——

Tanken

⚠ WAARSCHUWING

• Schakel altijd eerst de motor uit voor u gaat tanken.

• Maak de tank voorzichtig open om eventueel onder druk staande gassen te laten ontsnappen.

• Draai na het tanken de dop weer goed op de tank.

• Ga met de zeis minstens 3 meter van de plek waar u getankt heeft vandaan voor u de motor probeert te starten.
• Was eventueel op uw kleding gemorste brandstof er onmiddellijk uit met zeep of een wasmiddel.
• Controleer of er ergens brandstof lekt na het tanken.

Maak voor u gaat tanken de tankdop en omstreken netjes schoon zodat er geen vuil in de tank kan vallen. Zorg ervoor dat de brandstof goed gemengd is door voor het tanken de jerrycan goed te schudden.

Starten (Afb. 20, 21, 22)

LET OP

Voordat u de motor start, moet u controleren of het snoeigedeelte niets aanraakt.

1. Zet de contactschakelaar (1) in de stand AAN. (Afb. 20, 21) * Druk enkele malen op de injectiepomp (4) zodat de brandstof door de pomp of de terugloopleiding stroomt. (indien aanwezig) (Afb. 22)

2. Houd de vergrendeling (2) ingedrukt (indien aanwezig), trek tegelijkertijd aan de gashendel en druk op de vergrendelknop (3), laat daarna de gashendel langzaam los en vervolgens de vergrendeling. Daardoor wordt de hendel in de startpositie vergrendeld.

3. Zet de chokehendel in de stand GESLOTEN (5). (Afb. 22)

4. Trek stevig aan de trekstarter en let erop dat u de handgreep goed vast blijft houden en de trekstarter niet laat terugschieten.

5. Als u hoort dat de motor gaat aanslaan, zet u de chokehendel terug in de stand START (open). Trek vervolgens nog eens kort aan de trekstarter.

OPMERKING

Herhaal de stappen 2 t/m 5 als de motor niet start.

1. Nadat de motor is gestart, trekt u aan de gashendel om de knop te ontgrendelen. Laat de motor daarna 2–3 minuten opwarmen voor u met de werkzaamheden begint.

Maaien (Afb. 23, 24, 25, 26)

• Wanneer u gras maait, laat de motor dan met een toerental van meer dan 6500 toeren draaien. Als de motor langdurig met een lager toerental draait, kan de koppeling vroegtijdig slijten.
• Maai het gras van rechts naar links.
• Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen.

Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet "messlingering". De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te 4nijden materiaal mogelijk te zien is.

- Draag de gordel zoals afgebeeld (indien aanwezig). Het mesblad draait tegen de klok in, dus voor een goed resultaat adviseren wij u om de machine van rechts naar links te bewegen. Houd omstanders op een afstand van minstens 15 meter.

OPMERKING

In geval van nood drukt u op de noodknop of trekt u aan de noodklep (indien aanwezig). (Afb. 25)

⚠ WAARSCHUWING

Als het snijgereedschap tegen stenen of ander afval stoot, moet u de motor stopzetten en controleren of het snijgereedschap en de bijbehorende onderdelen niet beschadigd zijn. Als er gras of twijgjes in het snijgereedschap vastzitten, zet u de motor stop en verwijdert dan het gras of de twijgjes.

Stoppen (Afb. 27)

Verlaag het motortoerental, laat de motor enkele minuten onbelast draaien en schakel dan de contactschakelaar uit.

⚠ WAARSCHUWING

Snijgereedschap kan verwondingen veroorzaken omdat het nog draait nadat de motor is gestopt of de vermogensregeling uit is. Wanneer de machine uit wordt gezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u de machine neerzet.

Onderhoud

ONDERHOUD, VERVANGING OF REPARATIE VAN DE ONDERDELEN EN SYSTEMEN DIE MET DE UITLAAT TE MAKEN HEBBEN MAG WORDEN UITGEVOERD DOOR DAARTOE BEVOEGDE BEDRIJVEN OF PERSONEN.

Afstellen van de carburateur (Afb. 28)

⚠ WAARSCHUWING

Het snijgereedschap kan mogelijk draaien terwijl de carburateur afgesteld wordt.

⚠ WAARSCHUWING

Start de motor in geen geval zonder dat de volledige koppelingsafdekking en de behuizing gemonteerd zijn! Anders zou de koppeling los kunnen komen, wat kan leiden tot persoonlijk letsel.

In de carburateur wordt de brandstof gemengd met lucht. De carburateur wordt bij het testen van de motor in de fabriek op de basisafstelling ingesteld. Afhankelijk van het klimaat en de hoogte kunnen er verdere aanpassingen nodig zijn. De carburateur heeft één afstelmogelijkheid:

T = stelschroef stationair toerental.

Afstelling stationair toerental (T)

Controleer of het luchtfilter schoon is. Als het stationaire toerental juist is, draait de ketting niet. Als afstellen nodig blijkt, draai (met de klok mee) aan de T-schroef terwijl de motor loopt tot de ketting begint te draaien. Draai de schroef terug (tegen de klok) tot de ketting stopt. U heeft het juiste stationaire toerental ingesteld als de motor in elke positie rond loopt op een toerental dat ver onder het toerental ligt waarbij de ketting begint te draaien.

Als het snijgereedschap nog draait, nadat u de onbelaste snelheid ingesteld heeft, neem dan contact op met uw officieel HITACHI servicecentrum.

OPMERKING

Het standaard stationair toerental is 2,800\~3,200 min ^-1 .

OPMERKING

Sommige modellen die worden verkocht in gebieden met

strenge milieuregelgeving ten aanzien van uitlaatgassen zijn niet voorzien van carburateurafstellingen voor hoge of lage snelheden. Dergelijke afstellingen kunnen ervoor zorgen dat de motor de limieten van de lokale regelgeving zou overschrijden. Bij deze modellen kan alleen het stationair toerental op de carburateur worden afgesteld.

Bij modellen waarbij de lage en hoge snelheden kunnen worden afgesteld, zijn de carburateurs in de fabriek afgesteld. Geringe aanpassingen kunnen de prestatie verbeteren, afhankelijk van het klimaat, de hoogte enz. Draai de stelschroeven nooit in grotere stappen dan 90 graden, want een verkeerde afstelling kan schade aan de motor veroorzaken. Als u niet goed weet hoe u de motor moet afstellen, neem dan contact op met een officieel HITACHI servicecentrum.

WAARSCHUWING

Het snijgereedschap mag in geen geval draaien wanneer de motor stationair draait.

Luchtfilter (Afb. 29)

Het luchtfilter moet regelmatig vrijgemaakt worden van stof en vuil om te voorkomen dat:

• De carburateur storingen gaat vertonen
• De motor slecht start
• De motor minder vermogen levert
• De onderdelen van de motor onnodig slijten
• Het brandstofverbruik abnormaal hoog wordt

Maak het luchtfilter elke dag of nog vaker schoon als u in een stoffi ge omgeving werkt.

Schoonmaken van het luchtfilter

Verwijder de luchtfilterkap en het luchtfilter zelf (1). Was het filter in warm sop. Controleer of het filter goed droog is voor u het terugzet. Een luchtfilter dat geruime tijd gebruikt is, kan meestal niet meer helemaal schoongemaakt worden. Het luchtfilter moet daarom regelmatig vervangen worden door een nieuw. Een beschadigd of kapot filter moet onmiddellijk vervangen worden.

Brandstofffilter (Afb. 30)

Laat alle brandstof uit de tank lopen en trek het brandstofffilter uit de tank. Trek het filterelement uit de houder en spoel het met warm water en een reinigingsmiddel.

Spoel grondig totdat alle sporen van het reinigingsmiddel verwijderd zijn. Pers, niet wringen, het overtollige water uit het filter en laat dit aan de lucht drogen.

OPMERKING

Vervang het filterelement als het na verloop van tijd hard is geworden door stof en vuil.

Bougie (Afb. 31)

De toestand van de bougie wordt negatief beïnvloed door:

• Een verkeerde afstelling van de carburateur
• Een verkeerde mengsmering (te veel olie in de benzine)
• Een vuil luchtfilter

• Zware werkomstandigheden (bijv. Kou)

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat kan leiden tot storingen en startproblemen. Als de motor vermogen tekort komt, moeilijk start of slecht stationair loopt, controleer dan eerst de bougie. Als de bougie vuil is, maak hem dan schoon en controleer de afstand tussen de elektroden. Corrigeer de afstand indien nodig. De juiste afstand is 0,6 mm. De bougie moet elke 100 bedrijfsuren vervangen worden, of eerder, als de elektroden weggevreten zijn.

OPMERKING

In sommige gebieden is een bougie met een weerstand vereist om de machine te ontstoren. Als deze machine oorspronkelijk voorzien was van een bougie met een ingebouwde ontstoringsweerstand, dient u ter vervanging gebruik te maken van hetzelfde type bougie.

Hoekoverbrenging (Afb. 32)

Controleer om de 50 bedrijfsuren of de hoekoverbrenging of de hoekkoppeling genoeg ingevet zijn door de dop van het vetfilter aan de zijkant van de hoekoverbrenging te verwijderen.

Als er geen vet aan de flanken van de tandwielen te zien is, vul de overbrenging dan voor 3/4 met universeel vet op basis van lithium van goede kwaliteit. Vul de overbrenging nooit helemaal.

Mesblad (Afb. 33)

⚠ WAARSCHUWING

Draag beschermende handschoenen als u het mesblad aanraakt of onderhoudt.

• Gebruik een scherp mesblad. Een bot mesblad gaat eerder vast of klem zitten. Vervang de bevestigingsmoer als deze beschadigd is en moelijk vastgedraaid kan worden.
• Als u het mesblad vervangt, koop dan een door HITACHI aanbevolen mesblad met een pasgat van 25,4 mm (één inch).
• Als u een mesblad (2) monteert, richt dit dan altijd met de gekartelde kant naar boven. Als u een mesblad met 3 of 4 tanden (1) monteert, kan dit aan elke kant gebruikt worden.
• Gebruik het juiste mesblad voor elk soort werk.
• Gebruik het juiste gereedschap wanneer u het mesblad vervangt.
• Als de snijranden bot worden, slijp of vijl ze dan zoals afgebeeld. Niet correct geslepen randen kunnen hevige vibraties veroorzaken.
• Gooi mesbladen weg die verbogen, gebarsten, gebroken of anderszins beschadigd zijn.

OPMERKING

Bij het slijpen van een mesblad moet de originele vorm van de radius aan de basis van de tand behouden worden om barsten te voorkomen.

Onderhoudsschema

Hieronder treft u nog enkele algemene onderhoudsinstructies aan. Neem voor verdere informatie contact op met uw officieel HITACHI

servicecentrum.

Dagelijks onderhoud

• Maak de buitenkant van de machine schoon.
• Controleer of de draaggordel niet beschadigd is.
• Controleer de mesbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont.
• Controleer of het snijgereedschap correct gecentreerd en scherp is en geen scheuren vertoont. Niet correct gecentreerd snijgereedschap veroorzaakt hevige vibraties die de machine kunnen beschadigen.
• Controleer of de moer van het snijgereedschap goed vastgedraaid is.
• Controleer of de mesblad-transportbescherming onbeschadigd is en goed blijft zitten.
• Controleer of alle bouten en moeren goed vast zitten.

Wekelijks onderhoud

• Controleer de trekstarter, in het bijzonder het koord.
• Maak de buitenkant van de bougie schoon.
• Verwijder de bougie en controleer de afstand tussen de elektroden. Corrigeer deze afstand tot 0,6 mm of vervang de bougie.
• Controleer of de luchtinlaat bij de trekstarter niet verstopt is.
• Controleer of het hoektandwiel voor 3/4 met vet gevuld is.
  • Maak het luchtfilter schoon.

Maandelijks onderhoud

• Spoel de brandstoftank met schone benzine en maak het brandstofffilter schoon.
• Maak de buitenkant en de omgeving van de carburateur schoon.

Driemaandelijks onderhoud

• Maak de koelribben van de cilinder schoon.
• Maak de ventilator en de omgeving ervan schoon.
• Haal roet en koolafzetting uit de uitlaat.

LET OP

Het reinigen van de koelribben, ventilator en uitlaat dient te worden gedaan door een officieel HITACHI servicecentrum.
