ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LS0714 MAKITA

Τα ακόλουθα δείχνουν τα σύμβολα που χρησιμοποιούνται για το μηχάνημα. Βεβαιωθείτε ότι καταλαβαίνετε τη σημασία τους πριν από τη χρήση.

Read instruction manual.
Lire le mode d'emploi.
☐ Bitte Bedienungsanleitung lesen.
Leggete il manuale di istruzioni.
□ Lees de gebruiksaanwijzing.
☐ Lea el manual de instrucciones.

☐ Leia o manual de instruções.
□ Læs brugsanvisningen.
Läs bruksanvisningen.
□ Les bruksanvisingen.
□ Katso käyttöohjeita.
□ Διαβάστε τις οδηγίες χρήσης.

DOUBLE INSULATION
DOUBLE ISOLATION
DOPPELT SCHUTZISOLIERT
DOPPIO ISOLAMENTO
DUBBELE ISOLATIE
DOBLE AISLAMIENTO

DUPLO ISOLAMENTO
DOBBELT ISOLERET
DUBBEL ISOLERING
DOBBEL ISOLERING
KAKSINKERTAINEN ERISTYS
ΔΙΠΛΗ ΜΟΝΩΣΗ

☐ To avoid injury from flying debris, keep holding the saw head down, after making cuts, until the blade has come to a complete stop.
Pour éviter les blessures causées par les objets projetés, maintenez la tête de la scie en position basse une fois la coupe terminée, jusqu'à ce que la lame soit complètement arrêtée.
Um Verletzungen durch herausgeschleuderte Teile zu vermeiden, halten Sie den Sägekopf nach Ausführung von Schnitten abgesenkt, bis das Sägeblatt völlig zum Stillstand gekommen ist.
☐ Per evitare lesioni dalle schegge volanti, dopo aver eseguito il taglio tenere abbassata la testa sega finché la lama non si è arrestata completamente.
☐ Om verwonding door weggeslingerd zaagafval te voorkomen, dient u na het voltooien van een snede de zaagkop omlaag te houden totdat het zaagblad volledig tot stilstand is gekomen.
Para evitar sufrir heridas a causa de restos que salen despedidos, siga sujetando la cabeza de la sierra hacia abajo, al terminar los cortes, hasta que el disco se haya parado completamente.
Para evitar danos causados por aparas que saltem, mantenha a cabeça da serra para baixo, depois de terminar os cortes, até que a lâmina esteja completamente parada.
For at undgå at komme til skade på grund af flyvende affald, skal man holde savhovedet nede efter skæring, indtil savklingen står helt stille.
För att inte skadas av kringflygande flis efter genomförd sågning ska såghuvudet hållas nere tills klingan har stannat helt.
For å unngå skader som følge av flygende flis, må du holde saghodet nede etter at sagingen er avsluttet, helt til bladet har stoppet helt.
Pidä sahan pää sahauksen jälkeen alhaalla, kunnes saha on kokonaan pysähtynyt välttääksesi lentävien roskien aiheuttaman loukkaantumisen.
☐ Γα να αποφύγετε τραυματισμό από ιπτάμενα τεμαχίδια, κρατάτε το πριόνι με το κεφάλι προς τα κάτω, αφού κάνετε κοπές, μέχρι η λάμα να σταματήσει τελείως.

☐ When performing slide cut, first pull carriage fully and press down handle, then push carriage toward the guide fence.
☐ Lorsque vous effectuez une coupe en glissière, tirez d'abord complètement le chariot et abaissez la poignée, puis poussez le chariot vers le guide.
☐ Ziehen Sie den Schlitten zur Ausführung von Schiebeschnitten zunächst ganz vor, drücken Sie den Griff nach unten, und schieben Sie dann den Schlitten zum Gehrungsanschlag.
☐ Per eseguire un taglio di scorrimento, tirare prima completamente il carrello, premere giù il manico e spingere poi il carrello verso la guida pezzo.
Bij drukkend (glijdend) zagen, dient u eerst de slede volledig naar u toe te trekken en het handvat omlaag te drukken. Duw daarna de slede naar de geleider toe.
□ Cuando haga cortes de deslizamiento, primero tire del carro completamente y presione hacia abajo la empuñadura, después empuje el carro hacia la guía lateral.
☐ Quando executa corte corrediço, puxe primeiro o carreto completamente e empurre a pega para baixo e em seguida empurre o carreto na direcção da placa guia.
☐ Når man udfører savning ved gliden, skal man først trække slæden helt og trykke håndtaget ned og derefter trykke slæden mod anslaget.
☐ Vid bakåtriktad sågning dras först löpvagnen ut så längt som möjligt och sedan trycks handtaget ner. Därefter trycks löpvagnen mot anhållet.
Når du bruker uttrekksfunksjonen til å kappe et arbeidsstykke, må du først trekke vognen helt til deg og deretter skyve den mot føringsvernet.
Kun työntösahaat, vedä kelkka ensin kokonaan taakse ja paina kahva alas. Työnnä sitten kelkkaa ohjainta kohti.
Отан εκτελείτε ολισθητική κοπή, πρώτα τραβήχτε την κινητή βάση πλήρως και πατήστε την λαβή κάτω, μετά σπρώχτε την κινητή βάση προς τον φράχτη οδηγό.

☐ For your safety, remove chips, small pieces, etc. from the table top before operation.
Pour votre sécurité, retirez les copeaux et autres petites pièces présentes sur la table avant de commencer le travail.
☐ Zur Sicherheit sollte die Tischplatte vor dem Betrieb von Spänen, Kleinteilen usw. gesäubert werden.
☐ Per la propria sicurezza, togliere i trucioli, frammenti, ecc., dalla superficie superiore del piano di taglio prima di procedere.
Verwijder voor uw eigen veiligheid zaagafval, stukjes hout e.d. van de werktafel alvorens te gaan zagen.
Por su propia seguridad, retire las virutas, trozos pequeños, etc., de encima de la mesa de trabajo antes de iniciar la tarea.
Para sua segurança, retire aparas, peças pequenas, etc., de cima da bancada antes da operação.
☐ Af sikkerhedsårsager skal spåner, små stykker etc. fjernes fra bordtoppen inden anvendelsen.
Av säkerhetsskäl bör flisor och småbitar avlägsnas från bordet före användningen.
For din egen sikkerhets skyld må du fjerne trebiter, flis osv. fra sagbordet før du begynner å bruke maskinen.
☐ Poista turvallisuuden vuoksi lastut, pienet palaset yms. pöydältä ennen työskentelyä.
Για την ασφάλειά σας, αφαιρέστε τα αποκοπίδια, μικρά κομμάτια, κλπ. από το τραπέζι πριν από την λειτουργία.

☐ Do not place hand or fingers close to the blade.
□ Ne pas placer les mains ou les doigts près de la lame.
☐ Halten Sie Hände oder Finger vom Sägeblatt fern.
□ Non avvicinare le mani o le dita alla lama.
Kom met uw handen of vingers niet te dicht bij het zaagblad.
☐ No ponga la mano ni los dedos cerca del disco.
Não coloque a sua mão ou dedos perto da lâmina.
☐ Hold hænder og fingre på god afstand af klingen.
Håll inte händer eller fingrar i närheten av klingan.
Ikke plasser hånd eller fingre i nærheten av bladet.
- Älä sijoita käsiä äläkä sormia terän lähelle.
□ Μη βάζετε το χέρι ή τα δάκτυλα κοντά στην λάμα.

☐ Never look into the laser beam. Direct laser beam may injure your eyes.
☐ Ne jamais regarder directement la source du faisceau laser. L'exposition directe au faisceau laser comporte un risque de blessure aux yeux.
☐ Blicken Sie auf keinen Fall in den Laserstrahl. Der direkte Laserstrahl kann Ihre Augen verletzen.
□ Mai guardare direttamente il raggio laser. Il raggio laser può danneggiare gli occhi.
Kijk nooit in de laserstraal. Een directe laserstraal kan oogletsel veroorzaken.
No mire nunca directamente al rayo láser. El rayo láser directo puede dañar sus ojos.
□ Nunca olhe para o raio laser. Se olhar directamente para o raio laser pode ferir os seus olhos.
Se aldrig ind i laserstrålen. Direkte udsættelse for laserstråling kan skade dit syn.
☐ Titta aldrig in i laserstrålen. Direkt laserljus kan skada ögonen.
Se aldri inn i laserstrålen. En direkte laserstråle kan skade øynene dine.
Älä koskaan katso lasersäteeseen. Suora lasersäde voi vahingoittaa silmiä.
☐ Ποτέ μη κυττάτε απευθείας την ακτίνα λέιζερ. Η απευθείας ακτίνα λέιζερ μπορεί να προκαλέσει τραυματισμό στα μάτια σας.

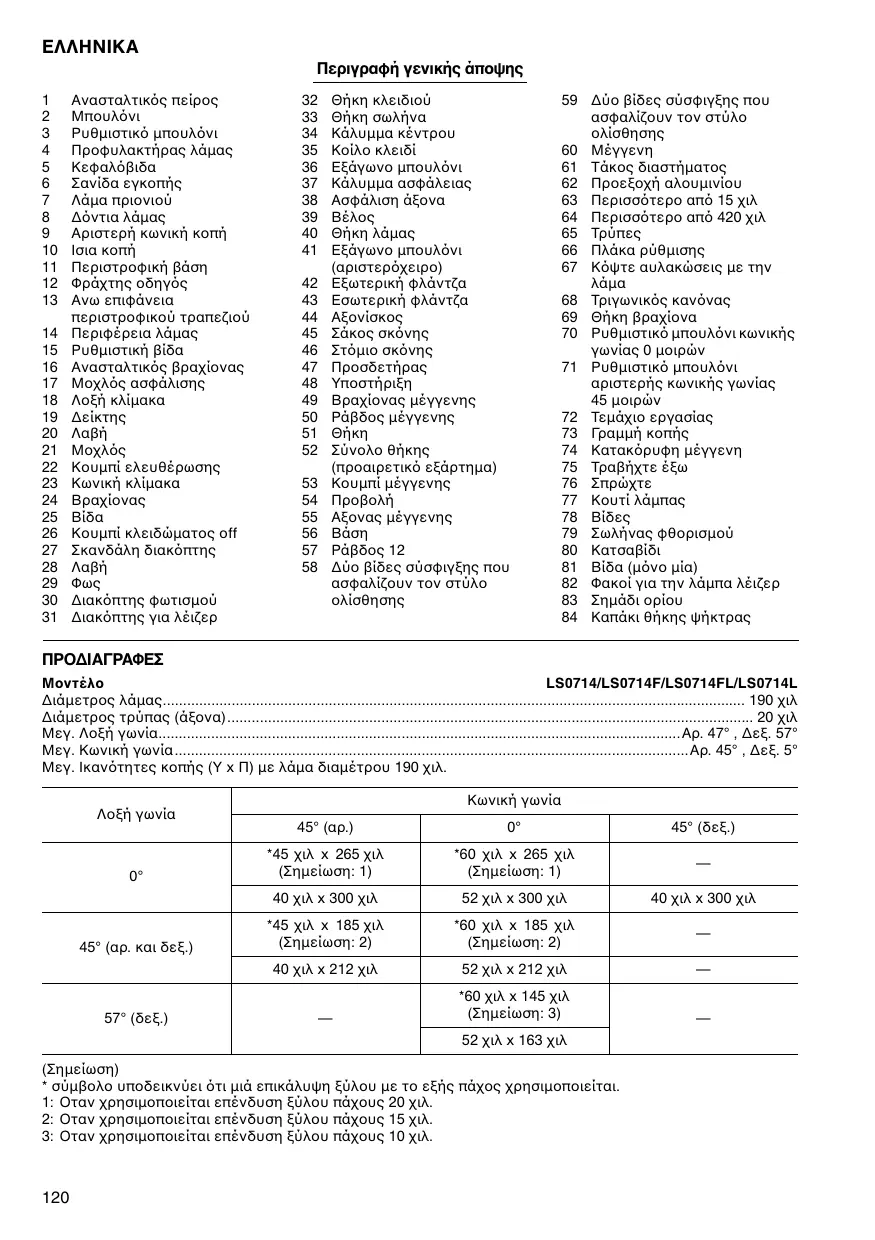

Περιγραφή γενικής άποψης

1	Ανασταλτικός πείρος	32	Θήκη κλειδιού	59	Δύο βίδες σύσφιγξης που
2	Μπουλόνι	33	Θήκη σωλήνα		ασφαλίζουν τον στύλο
3	Ρυθμιστικό μπουλόνι	34	Κάλυμμα κέντρου		ολίσθησης
4	Προφυλακτήρας λάμας	35	Κοίλο κλειδί	60	Μέγγενη
5	Κεφαλόβιδα	36	Εξάγωνο μπουλόνι	61	Τάκος διαστήματος
6	Σανίδα εγκοπής	37	Κάλυμμα ασφάλειας	62	Προεξοχή αλουμινίου
7	Λάμα πριονιού	38	Ασφάλιση άξονα	63	Περισσότερο από 15 χιλ
8	Δόντια λάμας	39	Βέλος	64	Περισσότερο από 420 χιλ
9	Αριστερή κωνική κοπή	40	Θήκη λάμας	65	Τρύπες
10	Ισια κοπή	41	Εξάγωνο μπουλόνι	66	Πλάκα ρύθμισης
11	Περιστροφική βάση		(αριστερόχειρο)	67	Κόψτε αυλακώσεις με την
12	Φράχτης οδηγός	42	Εξωτερική φλάντζα		λάμα
13	Ανω επιφάνεια	43	Εσωτερική φλάντζα	68	Τριγωνικός κανόνας
	περιστροφικού τραπεζιού	44	Αξονίσκος	69	Θήκη βραχίονα
14	Περιφέρεια λάμας	45	Σάκος σκόνης	70	Ρυθμιστικό μπουλόνι κωνικής
15	Ρυθμιστική βίδα	46	Στόμιο σκόνης		γωνίας 0 μοιρών
16	Ανασταλτικός βραχίονας	47	Προσδετήρας	71	Ρυθμιστικό μπουλόνι
17	Μοχλός ασφάλισης	48	Υποστήριξη		αριστερής κωνικής γωνίας
18	Λοξή κλίμακα	49	Βραχίονας μέγγενης		45 μοιρών
19	Δείκτης	50	Ράβδος μέγγενης	72	Τεμάχιο εργασίας
20	Λαβή	51	Θήκη	73	Γραμμή κοπής
21	Μοχλός	52	Σύνολο θήκης	74	Κατακόρυφη μέγγενη
22	Κουμπί ελευθέρωσης		(προαιρετικό εξάρτημα)	75	Τραβήχτε έξω
23	Κωνική κλίμακα	53	Κουμπί μέγγενης	76	Σπρώχτε
24	Βραχίονας	54	Προβολή	77	Κουτί λάμπας
25	Βίδα	55	Αξονας μέγγενης	78	Βίδες
26	Κουμπί κλειδώματος off	56	Βάση	79	Σωλήνας φθορισμού
27	Σκανδάλη διακόπτης	57	Ράβδος 12	80	Κατσαβίδι
28	Λαβή	58	Δύο βίδες σύσφιγξης που	81	Βίδα (μόνο μία)
29	Φως		ασφαλίζουν τον στύλο	82	Φακοί για την λάμπα λέιζερ
30	Διακόπτης φωτισμού		ολίσθησης	83	Σημάδι ορίου
31	Διακόπτης για λέιζερ			84	Καπάκι θήκης ψήκτρας

ΠΡΟΔΙΑΓΡΑΦΕΣ

Μοντέλο	LS0714/LS0714F/LS0714FL/LS0714L
Διάμετρος λάμας....	190 χιλ
Διάμετρος τρύπας (άξονα)....	20 χιλ
Μεγ. Λοξή γωνία....	Αρ. 47°, Δεξ. 57°
Μεγ. Κωνική γωνία....	Αρ. 45°, Δεξ. 5°
Μεγ. Ικανότητες κοπής (Υ x Π) με λάμα διαμέτρου 190 χιλ.

Λοξή γωνία	Κωνική γωνία
	45° (αρ.)	0°	45° (δεξ.)
0°	*45 χιλ x 265 χιλ(Σημείωση: 1)	*60 χιλ x 265 χιλ(Σημείωση: 1)	—
	40 χιλ x 300 χιλ	52 χιλ x 300 χιλ	40 χιλ x 300 χιλ
45° (αρ. και δεξ.)	*45 χιλ x 185 χιλ(Σημείωση: 2)	*60 χιλ x 185 χιλ(Σημείωση: 2)	—
	40 χιλ x 212 χιλ	52 χιλ x 212 χιλ	—
57° (δεξ.)	—	*60 χιλ x 145 χιλ(Σημείωση: 3)	—
		52 χιλ x 163 χιλ

(Σημείωση)
* σύμβολο υποδεικνύει ότι μιά επικάλυψη ξύλου με το εξής πάχος χρησιμοποιείται.
1: Οταν χρησιμοποιείται επένδυση ξύλου πάχους 20 χιλ.
2: Οταν χρησιμοποιείται επένδυση ξύλου πάχους 15 χιλ.
3: Οταν χρησιμοποιείται επένδυση ξύλου πάχους 10 χιλ.

• Λόγω του συνεχιζομένου προγράμματός έρευνας και ανάπτυξης, οι προδιαγραφές αυτές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
• Σημείωση: Οι προδιαγραφές μπορεί να διαφέρουν από χώρα σε χώρα.

Προοριζόμενη χρήση

Το εργαλείο προορίζεται για ευθείες και λοξές κοπές ακριβείας σε ξύλο. Με τις κατάλληλες λάμες πριονιού, μπορεί επίσης να κόψει αλουμίνιο.

Παροχή ρεύματος

Το εργαλείο πρέπει να συνδεθεί σε παροχή ρεύματος ίδιας τάσης με αυτή που αναγράφεται στην πινακίδα του και μπορεί μόνο να λειτουργήσει με μονοφασικό εναλλασσόμενο ρεύμα. Έχει διπλή μόνωση σύμφωνα με τα Ευρωπαικά Πρότυπα και έτσι μπορεί να χρησιμοποιηθεί σε ρευματοδότες χωρίς γείωση.

Υποδείξεις ασφάλειας

Για την προσωπική σας ασφάλεια, ανατρέξετε στις εσώκλειστες οδηγίες ασφάλειας.

ΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΕΡΓΑΛΕΙΟ

1. Φοράτε προστατευτικά οφθαλμών.
2. Κρατάτε τα χέρια μακρυά από την τροχιά της λάμας πριονιού. Αποφύγετε επαφή και με λάμες μικρής ταχύτητας. Μπορεί επίσης να προκαλέσουν σοβαρό τραυματισμό.
3. Μη χειρίζεστε το εργαλείο χωρίς τους προφυλακτήρες στη θέση τους. Ελέγξετε τον προφυλακτήρα λάμας για κανονικό κλείσιμο πριν από κάθε χρήση. Μη λειτουργείτε το πριόνι εάν ο προφυλακτήρας λάμας δεν κινείται ελεύθερα και δεν κλείνει αμέσως. Ποτέ μη σφίξετε ή δέσετε τον προφυλακτήρα λάμας στη θέση ανοίγματος.
4. Μην εκτελείτε καμμιά λειτουργία στο χέρι. Το αντικείμενο εργασίας πρέπει να είναι ασφαλισμένο σταθερά στην περιστροφική βάση και στον φράκτη οδηγό με την μέγγενη σε κάθε λειτουργία. Ποτέ μη χρησιμοποιείτε το χέρι σας για να ασφαλίσετε το αντικείμενο εργασίας.
5. Ποτέ μην αγγίζετε τη λάμα πριονιού.
6. Σταματείστε το εργαλείο και περιμένετε για τη λάμα πριονιού να σταματήσει πριν μετακινείσετε το αντικείμενο εργασίας ή αλλάξετε τις ρυθμίσεις.
7. Αποσυνδέστε το εργαλείο πριν αλλάξετε λάμα ή κάνετε συντήρηση.
8. Πάντοτε ασφαλίζετε όλα τα κινούμενα τμήματα πριν μεταφέρετε το εργαλείο.

9. Ο πείρος αναστολής που κλειδώνει την κεφαλή του κόπτη κάτω είναι μόνο για τον σκοπό μεταφοράς και αποθήκευσης και όχι για λειτουργίες κοπής.

10. Μη χρησιμοποιείτε το εργαλείο όταν υπάρχουν κοντά εύφλεκτα υγρά ή αέρια.

11. Ελέγχετε την λάμα προσεκτικά για ρωγμές ή ζημιές πριν την λειτουργία.
    Αντικαταστείστε αμέσως μιά λάμα με ρωγμές ή ζημιές.
12. Χρησιμοποιείτε μόνο τις ειδικές φλάντζες για το εργαλείο αυτό.
13. Προσέξτε να μη κάνετε ζημιά στην άτρακτο, φλάντζες (ειδικά στην επιφάνεια εγκατάστασης) ή στο μπουλόνι.
14. Βεβαιώνεστε ότι η περιστροφική βάση είναι κατάλληλα ασφαλισμένη, ωστε να μη μετακινηθεί κατά την λειτουργία.
15. Για την ασφάλειά σας, αφαιρέστε τα αποκοπίδια, μικρά τεμάχια, κλπ. από το τραπέζι πριν την λειτουργία.
16. Αποφύγετε την κοπή καρφιών. Ελέγξτε και αφαιρέστε όλα τα καρφιά από το αντικείμενο εργασίας πριν την λειτουργία.
17. Βεβαιώνεστε ότι ο άξονας ασφάλισης είναι ελεύθερος πριν ενεργοποιήσετε τον διακόπτη.
18. Βεβαιώνεστε ότη η λάμα δεν αγγίζει την περιστροφική βάση στην κατώτατη θέση.
19. Κρατάτε σταθερά τη λαβή. Έχετε υπόψη σας ότι το πριόνι κινείται πάνω και κάτω ελαφρά κατά το ξεκίνημα και το σταμάτημα.
20. Βεβαιώνεστε ότ η λάμα δεν αγγίζει το αντικείμενο εργασίας πριν την ενεργοποίηση του διακόπτη.
21. Πριν χρησιμοποιήσετε το εργαλείο στο πραγματικό αντικείμενο εργασίας, αφήστε το να τρέξει για λίγο. Παρακολουθείστε το για κραδασμούς ή ταλαντεύσεις που μπορεί να δείχνουν κακή εγκατάσταση ή κακή ισοζύγιση λάμας.
22. Περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα πριν αρχίσετε να κόβετε.
23. Σταματήστε αμέσως την λειτουργία εάν παρατηρήσετε κάτι αφύσικο.
24. Μη προσπαθήσετε να κλειδώσετε την σκανδάλη στη θέση ΟΝ.
25. Να είστε πάντοτε σε κατάσταση ετοιμότητας, ιδιαίτερα όταν κάνετε επαναληπτικές και μονότονες εργασίες. Μην ξεγελαστείτε ποτέ ότι βρίσκεστε σε κατάσταση ασφάλειας. Οι λάμες είναι υπερβολικά αδυσώπητες.
26. Πάντοτε χρησιμοποιείτε τα ανταλλακτικά που συνιστώνται στο εγχειρίδιο αυτό. Χρήση ακατάλληλων ανταλλακτικών όπως λειαντικών τροχών μπορεί να προκαλέσουν τραυματισμό.
27. Μη χρησιμοποιείσετε το πριόνι για να κόψετε οτιδήποτε άλλο εκτός από αλουμίνιο, ξύλο ή παρόμοια υλικά.
28. Συνδέστε το πριόνι λοξότμησης σε μιά συσκευή συλλογής σκόνης όταν πριονίζετε.
29. Επιλέγετε τις λάμες πριονιού ανάλογα με το υλικό που πρόκειται να κοπεί.
30. Προσέχετε όταν κάνετε εγκοπές.

31. Αντικαταστείστε την πλάκα εγκοπής όταν παρουσιάσει φθορά.

32. Μη χρησιμοποιείτε λάμες πριονιού κατασκευασμένες από ατσάλι υψηλής ταχύτητας.

33. Σκόνη προερχόμενη από την λειτουργία περιέχει χημικά τα οποία είναι γνωστά καρκινογόνα, προκαλούν γεννητικές δυσμορφίες ή άλλη αναπαραγωγική ζημιά. Μερικά παραδείγματα των χημικών αυτών είναι:

- μόλυβδος από υλικά χρωματισμένα με ουσίες με βάση τον μόλυβδο - αρσενικό και χρώμιο από χημικώς επεξεργασμένη ξυλεία.

Ο κίνδυνος από την έκθεση στις ουσίες αυτές διαφέρει, εξαρτώμενος από πόσο συχνά κάνετε το είδος αυτό της εργασίας. Για να μειώσετε την έκθεσή σας στα χημικά αυτά: εργάζεστε σε μιά πολύ καλά αεριζόμενη αίθουσα και εργάζεστε με χρησιμοποίηση εγκεκριμένων εφοδίων ασφάλειας όπως π.χ. με εκείνες τις μάσκες σκόνης που είναι ειδικά σχεδιασμένες να συγκρατούν μικροσκοπικά σωματίδια.

1. Για την μείωση του προκαλουμένου θορύβου, πάντοτε σιγουρεύεστε ότι η λεπίδα είναι ακονισμένη και καθαρή.

2. Ο χρήστης είναι επαρκώς εκπαιδευμένος στην χρήση, ρύθμιση και λειτουργία του εργαλείο.

3. Χρησιμοποιείτε σωστά ακονισμένες λεπίδες πριονιού. Τηρείτε την μέγιστη ταχύτητα που είναι σημειωμένη στην λεπίδα πριονιού.

4. Μην αφαιρείτε αποκόμματα ή άλλα μέρη του αντικειμένου εργασίας από την περιοχή κοπής ενώ το εργαλείο λειτουργεί και η κεφαλή του πριονιού δεν βρίσκεται στην θέση ακινητοποίησης.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

ΕΓΚΑΤΑΣΤΑΣΗ

Τοποθέτηση στον πάγκο

Οταν το εργαλείο αποστέλλεται, η λαβή είναι κλειδωμένη στην κάτω θέση κοντά στον ανασταλτικό πείρο. Ελευθερώστε τον ανασταλτικό πείρο χαμηλώνοντας ελαφρά την λαβή και τραβώντας τον ανασταλτικό πείρο. (Εικ. 1)

Αυτό το εργαλείο πρέπει να βιδωθεί με δύο μπουλόνια σε μιά επίπεδο και σταθερή επιφάνεια χρησιμοποιώντας τις τρύπες μπουλονιών που παρέχονται στην βάση του εργαλείου. (Εικ. 2)

Γυρίστε το ρυθμιστικό μπουλόνι δεξιόστροφα ή αριστερόστροφα έτσι ώστε να έρθει σε επαφή με την επιφάνεια του πατώματος για να κρατάει το εργαλείο σταθερό. (Εικ. 3)

ΛΕΙΤΟΥΡΓΙΚΗ ΠΕΡΙΓΡΑΦΗ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Προφυλακτήρας λάμας (Εικ. 4 και 5)

Οταν χαμηλώνετε την λαβή, ο προφυλακτήρας λάμας σηκώνεται αυτόματα. Ο προφυλακτήρας έχει ελατήριο για να επανέρχεται στην αρχική του θέση όταν η κοπή έχει ολοκληρωθεί και η λαβή έχει σηκωθεί. ΠΟΤΕ ΜΗΝ ΕΞΟΥΔΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ Η ΤΟ ΕΛΑΤΗΡΙΟ ΠΟΥ ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ.

Για την προσωπική σας ασφάλεια, πάντοτε διατηρείτε τον προφυλακτήρα λάμας σε καλή κατάσταση. Οποιαδήποτε αντικανονική εργασία του προφυλακτήρα πρέπει να διορθώνεται αμέσως. Ελέγξετε να βεβαιωθείτε για την δράση του ελατηρίου επαναφοράς του προφυλακτήρα. ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΕΑΝ Ο ΠΡΟΦΥΛΑΚΤΗΡΑΣ Η ΤΟ ΕΛΑΤΗΡΙΟ ΕΧΟΥΝ ΖΗΜΙΑ. ΒΛΑΒΗ Η ΕΧΟΥΝ ΑΦΑΙΡΕΘΕΙ. ΕΑΝ ΤΟ ΚΑΝΕΤΕ ΕΙΝΑΙ ΠΟΛΥ ΕΠΙΚΙΝΔΥΝΟ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.

Εάν ο διαφανής προφυλακτήρας λάμας ρυπανθεί, ή πριονόσκονη κολλήσει πάνω του έτσι ώστε η λάμα δεν είναι εύκολα ορατή, αποσυνδέστε το πριόνι και καθαρίστε τον προφυλακτήρα προσεκτικά με ένα υγρο ύφασμα. Μη χρησιμοποιήσετε διαλύτες ή απορρυπαντικά με βάση πετρέλαιο στον πλαστικό προφυλακτήρα.

Εάν ο προφυλακτήρας λάμας έχει ρυπανθεί ιδιαίτερα και είναι δύσκολο να δει κανείς μέσω του προφυλακτήρα, χρησιμοποιείστε το παρεχόμενο κοίλο κλειδί να χαλαρώσετε το εξάγωνο μπουλόνι που συγκρατεί το κάλυμμα κέντρου. Χαλαρώστε το εξάγωνο μπουλόνι στρίβοντας το αριστερόστροφα και σηκώστε τον προφυλακτήρα λάμας και το κάλυμμα κέντρου. Με τον προφυλακτήρα λάμας στην θέση αυτή το καθάρισμα γίνεται καλύτερα και επαρκέστερα. Όταν ολοκληρωθεί το καθάρισμα, αντιστρέψτε την παραπάνω διαδικασία και ασφαλίστε το μπουλόνι. Μην αφαιρέσετε τον ελατηριούχο προφυλακτήρα λάμας. Εάν ο προφυλακτήρας αποχρωματισθεί από τον χρόνο ή από έκθεση σε υπεριώδη ακτινοβολία, αποτανθείτε σε ένα κέντρο εξυπηρέτησης Μάκιτα για νέο προφυλακτήρα. ΜΗΝ ΕΞΟΥΔΕΤΕΡΩΣΕΤΕ Η ΑΦΑΙΡΕΣΕΤΕ ΤΟΝ ΠΡΟΦΥΛΑΚΤΗΡΑ.

Τοποθέτηση της σανίδας εγκοπής (Εικ. 6 και 7)

Αυτό το εργαλείο είναι εφωδιασμένο με τις σανίδες εγκοπών στην περιστροφική βάση του για να ελαχιστοποιεί το σχίσιμο στην πλευρά εξόδου κοπής. Οι σανίδες εγκοπών είαναι εργοστασικά ρυθμισμένες έτσι ώστε η λάμα πριονιού δεν κάνει επαφή με τις σανίδες εγκοπών. Πριν από την χρήση, ρυθμίστε τις σανίδες εγκοπών ως εξής:

Πρώτα, αποσυνδέστε το εργαλείο. Χαλαρώστε όλες τις βίδες (από 2 στα αριστερά και δεξιά) που ασφαλίζουν τις σανίδες εγκοπών. Έανασφίχτε τις βίδες έται ώστε οι σανίδες εγκοπών να μπορούν να κινηθούν με το χέρι. Χαμηλώστε την λαβή πλήρως και σπρώχτε μέσα τον ανασταλτικό πείρο για να κλειδώσει την λαβή στην κάτω θέση. Χαλαρώστε τις δύο βίδες σύσφιγξης που ασφαλίζουν τις ράβδους ολίσθησης. Τραβήχτε την κινητή βάση πλρος το μέρος σας πλήρως. Ρυθμίστε τις σανίδες εγκοπών έτσι ώστε μόλις να αγγίζουν τις πλευρές των δοντιών της λάμας. Σφίχτε τις εμπρόσθιες βίδες (μη τις σφίξετε πολύ). Σπρώχτε την κινητή βάση προς τον φράχτη οδηγό πλήρως και ρυθμίστε τις σανίδες εγκοπών έτσι ώστε μόλις να αγγίζουν τις πλευρές των δοντιών της λάμας. Σφίχτε τις πίσω βίδες βίδες (μη τις σφίξετε πολύ).

Μετά την ρύθμιση των σανίδων εγκοπών, ελευθερώστε τον ανασταλτικό πείρο και σηκώστε την λαβή. Μετά σφίχτε όλες τις βίδες με ασφάλεια.

ΠΡΟΣΟΧΗ:

- Πριν και μετά την αλλαγή της κωνικής γωνίας, πάντοτε ρυθμίστε τις σανίδες εγκοπών όπως περιγράφτηκε παραπάνω.

Διατήρηση μέγιστης ικανότητας κοπής (Εικ. 8 και 9)

Αυτό το εργαλείο είναι εργοστασιακά ρυθμισμένο για να παρέχει την μέγιστη ικανότητα κοπής για μιά λάμα πριονιού 190 χιλ.

Οταν τοποθετείτε μιά νέα λάμα, πάντοτε ελέγχετε την κάτω οριακή θέση της λάμας, και εάν είναι απαραίτητο, ρυθμιστε ως εξής:

Πρώτα, αποσυνδέστε το εργαλείο. Τραβήχτε την κινητή βάση προς το φράχτη οδηγό πλήρως και χαμηλώστε εντελώς την λαβή. Χρησιμοποιείστε το κοίλο κλειδί για να γυρίσετε το ρυθμιστικό μπουλόνι μέχρι η περιφέρεια της λάμας να εκτείνεται ελαφρά κάτω από την άνω επιφάνεια της περιστροφικής βάσης στο σημείο όπου η εμπρόσθια όψη του φράκτη οδηγού συναντά την άνω επιφάνεια της περιστροφικής βάσης.

Με το εργαλείο αποσυνδεδεμένο, περιστρέψτε την λάμα με το χέρι ενώ κρατάτε την λαβή εντελώς κάτω ώστε να είναι σίγουρο ότι η λάμα δεν κάνει επαφή με κανένα τμήμα της κάτω βάσης. Επαναρυθμίστε ελαφρά, εάν είναι απαραίτητο.

ΠΡΟΣΟΧΗ:

• Αφού τοποθετήσετε μιά νέα λάμα, πάντοτε βεβαιώνεστε ότι η λάμα δεν κάνει επαφή με κανένα τμήμα της κάτω βάσης όταν η λαβή είναι εντελώς χαμηλωμένη. Πάντοτε να το κάνετε με το εργαλείο αποσυνδεδεμένο.

Ανασταλτικός βραχίονας (Εικ. 10)

Η θέση κάτω ορίου της λάμας μπορεί εύκολα να ρυθμιστεί με τον ανασταλτικό βραχίονα. Για την ρύθμισή του, μετακινείστε τον ανασταλτικό βραχίονα κατά την διεύθυνση του βέλους όπως φαίνεται στην εικόνα. Ρυθμιστε την ρυθμιστική βίδα έτοι ώστε η λάμα σταματά στην επιθυμητή θέση όταν η λαβή χαμηλώνεται εντελώς.

Ρύθμιση της λοξής γωνίας (Εικ. 11)

Χαλαρώστε την λαβή στρίβοντας την αριστερόστροφα. Γυρίστε την περιστροφική βάση ενώ πιέζετε προς τα κάτω τον μοχλός ασφάλισης. Όταν έχετε μετακινήσει την λαβή στην θέση που ο δείκτης δείχνει την επιθυμητή γωνία στην λοξή κλίμακα, σφίχτε με ασφάλεια την λαβή δεξιόστροφα.

ΠΡΟΣΟΧΗ:

• Όταν στρέφετε την περιστροφική βάση, βεβαιώνεστε ότι σηκώνετε την λαβή πλήρως.
• Αφού αλλάξετε την λοξή γωνία, πάντοτε ασφαλίζετε την περιστροφική βάση σφίγγοντας την λαβή σταθερά.

Ρύθμιση της κωνικής γωνίας (Εικ. 12 και 13)

Για να ρυθμίσετε την κωνική γωνία, χαλαρώστε τον μοχλό στο πίσω μέρος του εργαλείου αριστερόστροφα.

Σπρώχτε την λαβή στα αριστερά, να δώσετε κλίση στην λάμα πριονιού μέχρι ο δείκτης δείχνει την επιθυμητή γωνία στην κωνική κλίμακα. Μετά σφίχτε τον μοχλό σταθερά δεξιόστροφα να ασφαλίσετε τον βραχίονα.

Για να δώσετε κλίση στην λαβή προς τα δεξιά, σπρώχτε το κουμπί ελευθέρωσης στο πίσω μέρος του εργαλείου ενώ κλίνετε την λαβή ελαφρά στα αριστερά αφού χαλαρώσετε τον μοχλό. Με το κουμπί ελευθέρωσης πατημένο, δώστε κλίση στην λάμα προς τα δεξιά.

ΠΡΟΣΟΧΗ:

• Όταν δίνετε κλίση στην λάμα πριονιού, βεβαιώνεστε ότι σηκώνετε την λαβή πλήρως.
• Αφού αλλάξετε την κωνική γωνία, πάντοτε ασφαλίζετε την περιστροφική βάση σφίγγοντας την λαβή σταθερά.
• Οταν αλλάζετε κωνικές γωνίες, βεβαιώνεστε ότι τοποθετείτε τις σανίδες εγκοπών κατάλληλα όπως εξηγείται στο εδάφιο “Τοποθέτηση των σανίδας εγκοπής”.

Ρύθμιση της θέσης μοχλού (Εικ. 14)

Ο μοχλός μπορεί να επανατοποθετείται σε κάθε γωνία 30° όταν ο μοχλός δεν παρέχει πλήρες σφίξιμο.

Χαλαρώστε και αφαιρέστε την βίδα που ασφαλίζει τον μοχλό στο πίσω μέρος του εργαλείου. Αφαιρέστε τον μοχλό και τοποθετήστε τον πάλι έτσι ώστε είναι ελαφρά πάνω από το επίπεδο. Ασφαλίστε τον μοχλό με την βίδα σταθερά.

Δράση διακόπτη

ΠΡΟΣΟΧΗ:

• Πριν συνδέσετε στο ρεύμα το εργαλείο. Πάντοτε ελέγχετε να δείτε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση "OFF" όταν ελευθερώνεται.
• Όταν δεν χρησιμοποιείτε το εργαλείο, αφαιρέστε το κουμπί κλειδώματος off και αποθηκεύστε το σε μιά ασφαλή θέση. Αυτό εμποδίζει την λειτουργία χωρίς άδεια.
• Μη τραβάτε την σκανδάλη διακόπτη σκληρά χωρίς να πιέσετε μέσα το κουμπί κλειδώματος off. Αυτό μπορεί να προκαλέσει σπάσιμο του διακόπτη.

Για χώρες της Ευρώπης (Εικ. 15)

Για να εμποδιστεί το τυχαίο τράβηγμα της σκανδάλης διακόπτη, ενα κουμπί κλειδώματος - off παρέχεται. Για να ξεκινήσει το εργαλείο, σπρώχτε τον μοχλό στα αριστερά, πατήστε μέσα το κουμπί κλειδώματος - off και μετά πατήστε την σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.

Για όλες τις χώρες εκτός των Ερωπαικών (Εικ. 16)

Για να εμποδιστεί το τυχαίο τράβηγμα της σκανδάλης διακόπτη, ενα κουμπί κλειδώματος - off παρέχεται. Για να ξεκινήσει το εργαλείο, πατήστε μέσα το κουμπί κλειδώματος - off και πατήστε την σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• ΠΟΤΕ μη χρησιμοποιείτε το εργαλείο εάν η σκανδάλη διακόπτης δεν είναι σε άριστη κατάσταση λειτουργίας. Οποιοδήποτε εργαλείο με ελαττωματικό διακόπτη είναι ΕΞΑΙΡΕΤΙΚΑ ΕΠΙΚΙΝΔΥΝΟ και πρέπει να επισκευαστεί πριν περαιτέρω χρήση.
• Για την ασφάλειά σας, αυτό το εργαλείο είναι εφωδιασμένο με ενα κουμπί κλειδώματος - off το οποίο εμποδίζει το εργαλείο να ξεκινήσει τυχαίως. ΠΟΤΕ μη χρησιμοποιείτε το εργαλείο εάν λειτουργεί με απλό τράβηγμα της σκανδάλης διακόπτη χωρίς να πατήσετε το κουμπί κλειδώματος - off. Επιστρέψτε το εργαλείο στο κέντρο Εξυπηρέτησης Μάκιτα για κατάλληλες επισκευές ΠΡΙΝ από περαιτέρω χρήση.
• ΠΟΤΕ μην κρατάτε κάτω με ταινία ή εξουδετερώνετε τον σκοπό και την λειτουργία του κουμπιού κλειδώματος off.

Αναμμα των λαμπών (Εικ. 17)

Για μοντέλα LS0714F, LS0714FL

ΠΡΟΣΟΧΗ:

• Αυτό το φως δεν είναι αδιάβροχο. Μη πλένετε το φως σε νερό ή το χρησιμοποιείτε στην βροχή ή σε υγρή περιοχή. Τέτοια μεταχείριση θα προκαλέσει ηλεκτροπληξία και καπνούς.
• Μην αγγίζετε τους φακούς του φωτός, καθώς είναι πολύ θερμό όταν είναι αναμμένο ή αμέσως αφού σβήσει. Αυτό μπορεί να προκαλέσει εγκαύματα στο ανθρώπινο σώμα.
• Μη προκαλείτε χτυπήματα στο φως, γιατί μπορεί να πάθει ζημιά ή να επιβραχυνθεί η ωφέλιμη ζωή του.
• Μη ρίχνετε την ακτίνα φωτός στα μάτια σας. Αυτό μπορεί να προκαλέσει τραυματισμό στα μάτια σας.
• Μη καλύπτετε το φως με ρούχα, χαρτόνι, χαρτοσανίδια ή παρόμοια αντικείμενα ενώ είναι αναμμένο, γιατί μπορεί να προκληθεί φωτιά ή ανάφλεξη.

Σπρώχτε την πάνω θέση του διακόπτη για να ανάψετε το φως και την κάτω θέση για να το σβήσετε.

Μετακινείστε το φως για να αλλάξετε την περιοχή φωτισμού.

ΣΗΜΕΙΩΣΗ:

• Χρησιμοποιείστε ένα στεγνό ύφασμα να σκουπίσετε τους ρύπους από τους φακούς της λάμπας. Προσέχετε να μη γρατσουνίσετε τους φακούς του φωτός γιατί θα ελαττωθεί ο φωτισμός.

Ενέργεια ακτίνας λέιζερ (Εικ. 18 και 19)

Για μοντέλα LS0714FL, LS0714L

ΠΡΟΣΟΧΗ:

- Ποτέ μη κυττάτε μέσα στην ακτίνα λέιζερ. Απευθείας κύτταγμα της ακτίνας λέιζερ θα τραυματίσει τα μάτια σας.

Για να ανάψετε την ακτίνα λέιζερ, πατήστε την άνω θέση (Ι) του διακόπτη. Πατήστε την κάτω θέση (Ο) του διακόπτη για να την σβήσετε.

Η γραμμή λέιζερ μπορεί να μετακινηθεί είτε στην αριστερή είτε στην δεξιά πλευρά της λάμας πριονιού ρυθμίζοντας την ρυθμιστική βίδα ως εξής:

1. Χαλαρώστε την ρυθμιστική βίδα γυρίζοντας την αριστερόστροφα.
2. Με την ρυθμιστική βίδα χαλαρωμένη, σύρτε την στα δεξιά ή αριστερά όσο βαθειά μπορεί να πάει.
3. Σφίχτε την ρυθμιστική βίδα σταθερά στην θέση όπου σταματά να ολισθαίνειι.

Η γραμμή λέιζερ είναι ρυθμισμένη από το εργοστάσιο να είναι τοποθετημένη σε 1 χιλ από την πλευρική επιφάνεια της λάμας (θέση κοπής).

ΣΗΜΕΙΩΣΗ:

- Όταν η γραμμή λέιζερ είναι θαμπή και σχεδόν ή εντελώς αόρατη λόγω του απευθείας ηλιακού φωτός σε παράθυρο εσωτερικού ή εξωτερικού χώρου εργασίας, μετακινείστε την θέση εργασίας σε μέρος που δεν υπόκειται στο απευθείας ηλιακό φως.

Ευθυγράμμιση της γραμμής λέιζερ (Εικ. 20)

Η γραμμή λέιζερ μπορεί να μετακινηθεί στην αριστερή ήντη δεξία πλευρά της λάμας σύμφωνα με τις εφαρμογές κοπής. Ανατρέξτε στις εξηγήσεις του εδαφίου με τίτλο “Ενέργεια της ακτίνας λέιζερ” σχετικά με την μέθοδο μετακίνησης.

ΣΗΜΕΙΩΣΗ:

• Χρησιμοποιείστε επένδυση ξύλου στον φράκτη οδηγό όταν ευθυγραμμίζετε την γραμμή κοπής με την γραμμή λείζερ στην πλευρά του φράκτη οδηγού σε σύνθετες κοπές (κωνική γωνία 45 μοιρών και λοξή δεξιά γωνία 45 μοιρών).

A) Οταν πετυχαίνετε σωστό μέγεθος στην αριστερή πλευρά του τεμαχίου εργασίας.

- Μετακινείστε την γραμμή λέιζερ στα αριστερά της λάμας.

B) Όταν πετυχαίνετε σωστό μέγεθος στην δεξιά πλευρά του τεμαχίου εργασίας.

- Μετακινείστε την γραμμή λέιζερ στα δεξιά της λάμας.

Ευθυγραμμίστε την γραμμή κοπής στο τεμάχιο εργασίας σας με την γραμμή λέιζερ.

ΣΥΝΟΛΟ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν εκτελέσετε οποιαδήποτε εργασία στο εργαλείο.

Αποθήκευση κοίλου κλειδιού (Εικ. 21)

Το κοίλο κλειδί αποθηκεύεται όπως φαίνεται στην εικόνα. Όταν χρησιμοποιείτε το κοίλο κλειδί, τραβήχτε το έξω από την θήκη του. Μετά την χρήση του, επαναφέρτε το στην θήκη κλειδιού.

Τοποθέτηση ή αφαίρεση της λάμας πριονιού

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν τοποθετήσετε ή αφαιρέσετε την λάμα.

- Χρησιμοποιείτε μόνο το παρεχόμενο κοίλο κλειδί Μάκιτα για να τοποθετήσετε ή αφαιρέσετε την λάμα. Διαφορετικά μπορεί να προκληθεί unperβολικό ή ανεπαρκές σφίξιμο του εξάγωνου μπουλονιού. Πράγμα που μπορεί να προκαλέσει τραυματισμό.

Κλειδώστε την λαβή στην ανασηκωμένη θέση σπρώχνοντας μέσα τον ανασταλτικό πείρο. (Εικ. 22) Για να αφαιρέσετε την λάμα, χρησιμοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξάγωνο μπουλόνι που κρατάει το κάλυμμα κέντρου γυρίζοντας το αριστερόστροφα. Σηκώστε τον προφυλακτήρα λάμας και το κάλυμμα κέντρου. (Εικ. 23)

Πατήστε την ασφάλιση άξονα για να κλειδώσετε τον αξονίσκο και χρησιμοποιείστε το κοίλο κλειδί για να χαλαρώσετε το εξάγωνο μπουλόνι δεξιόστροφα. Μετά αφαιρέστε το εξάγωνο μπουλόνι, εξωτερική φλάντζα και λάμα. (Εικ. 24)

Για να τοποθετήσετε την λάμα, βάλτε την προσεκτικά πάνω στον αξονίσκο, κάνοντας βέβαιο ότι η διεύθυνση του βέλους στην επιφάνεια της λάμας συμπίπτει με την διεύθυνση του βέλους στην θήκη της λάμας. Τοποθετήστε την εξωτερική φλάντζα και εξάγωνο μπουλόνι και μετά χρησιμοποιείστε το κοίλο κλειδί να σφίξετε το εξάγωνο μπουλόνι (αριστερόχειρο) με ασφάλεια αριστερόστροφα ενώ πιέζετε την ασφάλεια άξονα.

Επαναφέρετε τον προφυλακτήρα λάμας και κάλυμμα κέντρου στην αρχική τους θέση. Μετά σφίχτε το εξάγωνο μπουλόνι δεξιόστροφα να ασφαλίσετε το κάλυμμα κέντρου. Ελευθερώστε την λαβή από την ανασηκωμένη θέση τραβώντας τον ανασταλτικό πείρο. Χαμηλώστε την λαβή να κάνετε βέβαιο ότι ο προφυλακτήρας λάμας κινείται κατάλληλα. Βεβαιωθείτε ότι η ασφάλιση άξονα έχει ελευθερώσει τον αξονίσκο πριν κάνετε την κοπή. (Εικ. 25 και 26)

Σάκος σκόνης (Εικ. 27)

Η χρησιμοποίηση του σάκου σκόνης κάνει τις λειτουργίες κοπής καθαρές και την συλλογή σκόνης εύκολη. Για να προσαρμόσετε τον σάκο σκόνης, εφαρμόστε τον πάνω στο στόμιο σκόνης.

Οταν ο σάκος σκόνης είναι περίπου μισογεμάτος, αφαιρέστε τον από το εργαλείο και τραβήχτε τον προσδετήρα έξω. Αδειάστε τον σάκο σκόνης από τα περιεχόμενά του, χτυπήστε τον ελαφρά έτσι ώστε να φαιρεθούν τα σωματίδια που είναι κολλημένα από μέσα και μπορεί να εμποδίζουν την περαιτέρω συλλογή.

ΣΗΜΕΙΩΣΗ:

Εάν συνδέσετε μιά ηλεκτρική σκούπα Μάκιτα στο πριόνι σας, πιο επαρκείς και καθαρές εργασίες μπορούν να εκτελούνται.

Ασφάλιση του τεμαχίου εργασίας (Εικ. 28)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Είναι εξαιρετικά σημαντικό να ασφαλίζετε πάντοτε το τεμάχιο εργασίας κατάλληλα και σφιχτά με την μέγγενη. Αμέλεια να το κάντε πμορεί να προκαλέσει ζημιά στο εργαλείο καιή καταστροφή στο τεμάχιο εργασίας. ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΣΥΜΒΕΙ. Επίσης, μετά από μιά λειτουργία κοπής, ΜΗ σηκώσετε την λάμα μέχρι να σταματήσει τελείως.

ΠΡΟΣΟΧΗ:

- Όταν κόβετε ένα επίμηκες τεμάχιο εργασίας, χρησιμοποιείτε υποστηρίγματα που είναι του ίδιου ύψους με την κορυφή της επιφάνειας της περιστροφικής βάσης. Μη βασίζεστε αποκλειστικά στην κατακόρυφη και/ή οριζόντια μέγγενη για την ασφάλιση του τεμαχίου εργασίας.

Τα λεπτά υλικά έχουν τάση να λυγίζουν. Υποστηρίζετε το τεμάχιο εργασίας σε όλο το μήκος του για να αποφύγετε τσίμπημα λάμας και πιθανό ΟΠΙΣΘΟΛΑΚΤΙΣΜΑ.

Κατακόρυφη μέγγενη (Εικ. 29)

Η κατακόρυφη μέγγενη μπορεί να τοποθετηθεί σε δύο θέσεις στα αριστερά ή στα δεξιά του φράχτη οδηγού ή του συνόλου θήκης (προαιρετικό εξάρτημα). Βάλτε την ράβδο μέγγενης μέσα στην τρύπα του οδηγού φράκτη ή του συνόλου θήκης και σφίχτε τις βίδες να ασφαλίσετε την ράβδο μάγγενης.

Τοποθετείστε τον βραχίονα της μέγγενης σύμφωνα με το πάχος και το σχήμα του τεμαχίου εργασίας και ασφαλίστε τον βραχίονα της μέγγενης σφίγγοντας την βίδα. Εάν η βίδα που ασφαλίζει τον βραχίονα της μέγγενης αγγίζει τον φράχτη οδηγό, τοποθετείστε την βίδα στην απέναντι πλευρά του βραχίονα της μέγγενης. Βεβαιωθείτε ότι κανένα μέρος του εργαλείου δεν κάνει επαφή με την μέγγενη όταν χαμηλώνετε την λαβή εντελώς και σπρώχνετε ή τραβάτε την κινητή βάση σε όλη την διαδρομή της. Εάν κάποιο μέρος κάνει επαφή, επανατοποθετείστε την μέγγενη.

Πιέστε το τεμάχιο εργασίας επίπεδα επί του φράχτη οδηγού και της περιστροφικής βάσης. Τοποθετείστε το τεμάχιο εργασίας στην επιθυμητή θέση κοπής και ασφαλίστε το σταθερά σφίγγοντας το κουμπί της μέγγενης.

ΠΡΟΣΟΧΗ:

• Το τεμάχιο εργασίας πρέπει να ασφαλιστεί σταθερά επί της περιστροφικής βάσης και φράκτη οδηγού με την μέγγενη κατά την διάρκεια όλων των λειτουργιών.

Οριζόντια μέγγενη (προαιρετικό εξάρτημα) (Εικ. 30)

Η οριζόντια μέγγενη μπορεί να τοποθετηθεί στην αριστερή πλευρά της βάσης. Γυρίζοντας το κουμπί της μέγγενης αριστερόστροφα, η βίδα ελευθερώνεται και ο άξονας της μέγγενης μπορεί να μετακινηθεί γρήγορα μέσα και έξω. Γυρίζοντας το κουμπί της μέγγενης δεξιόστροφα, η βίδα παραμένει ασφαλισμένη. Για να πιάσετε το τεμάχιο εργασίας, γυρίστε το κουμπί της μέγγενης απαλά δεξιόστροφα μέχρι η προβολή να φθάσει στην υψηλότερη θέση, μετά στερεώστε με ασφάλεια. Εάν το κουμπί της βίδας της μέγγενης σπρωχθεί μέσα ή τραβηχθεί Έξω ενώ περιστρέφεται δεξιόστροφα, η προβολή θα σταματήσει σε κάποια γωνία. Στην περίπτωση αυτή γυρίστε το κουμπί της μέγγενης πίσω αριστερόστροφα μέχρι να ελευθερωθεί η βίδα, πριν το γυρίσετε πάλι απαλά δεξιόστροφα.

Το μέγιστα πλάτος του τεμαχίου εργασίας το οποίο μπορεί να ασφαλιστεί με την οριζόντια μέγγενη είναι 120 χιλ.

ΠΡΟΣΟΧΗ:

- Πιάστε το τεμάχιο εργασίας μόνο όταν η προβολή είναι στην υψηλότερη θέση. Αμέλεια να το κάνετε θα έχει ως αποτέλεσμα ανεπαρκή ασφάλεια του τεμαχίου εργασίας. Αυτό μπορεί να προκαλέσει την εκτόξευση του τεμαχίου εργασίας, ζημιά στην λάμα ή να προκαλέσει την απώλεια ελέγχου, που μπορεί να έχει ως αποτέλεσμα ΠΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.

Θήκες και σύνολο θήκης (προαιρετικά εξαρτήματα) (Εικ. 31 και 32)

Οι θήκες και σύνολο θήκης μπορούν να τοποθετηθούν σε οποιαδήποτε πλευρά ως ένα βολικό μέσο υποστήριξης τεμαχίων εργασίας οριζόντια. Τοποθετήστε τα όπως φαίνεται στην εικόνα. Μετά σφίχτε τις βίδες σταθερά να ασφαλίσετε τις θήκες και το σύνολο θήκης.

Οταν κόβετε μακρυά τεμάχια εργασίας, χρησιμοποιείτε το σύνολο θήκη-ράβδος (προαιρετικό εξάρτημα). Αυτό αποτελείται από δύο σύνολα θήκης και δύο ράβδους 12.

ΠΡΟΣΟΧΗ:

• Πάντοτε υποστηρίζετε επιμήκη τεμάχια εργασίας στο ίδιο επίπεδο με την άνω επιφάνεια της περιστροφικής βάσης για κοπές ακριβείας και για να εμποδιστεί η επικίνδυνη απώλεια ελέγχου του εργαλείου.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

• Πριν από την χρήση, βεβαιώνεστε ότι ελευθερώνετε την λαβή από την χαμηλωμένη θέση σπρώχνοντας τον ανασταλτικό πείρο.
• Βεβαιώνεστε ότι η λάμα δεν κάνει επαφή με το τεμάχιο εργασίας, κλπ. πριν ανάψετε τον διακόπτη.
• Μην εφαρμόζετε υπερβολική πίεση στην λαβή όταν κόβετε. Υπερβολική δύναμη μπορεί να έχει ως αποτέλεσμα υπερφόρτωση του κινητήρα καιή μειωμένη επάρκεια κοπής. Πιέστε την λαβή μόνο με όση δύναμη είναι απαραίτητη για απαλή κοπή και χωρίς σημαντική μείωση στην ταχύτητα της λάμας.
  • Πιέστε προς τα κάτω απαλά την λαβή για να εκτελέσετε την κοπή. Εάν η λαβή πιεστεί κάτω με δύναμη ή εάν πλευρική δύναμη εφαρμοστεί, η λαμα θα δονείται και θα αφήσει κάποιο σημάδι (σημάδι πριονιού) στο τεμάχιο εργασίας και η ακρίβεια της κοπής θα ελαττωθεί.
• Κατά την διάρκεια ολισθητικής κοπής, σπρώχτε απαλά την κινούμενη βάση προς τον φράχτη οδηγό χωρίς να σταματήσετε. Εάν η κίνηση της κινητής βάσης διακοπεί κατά την κοπή, ενα σημάδι θα μείνει στο τεμάχιο εργασίας και η ακρίβεια της κοπής θα ελαττωθεί.

1. Κοπή πίεσης (κοπή μικρών τεμαχίων εργασίας) (Εικ. 33)

Τεμάχια εργασίας μέχρι ύψους 50 χιλ και πλάτους 97 χιλ μπορούν να κοπούν με τον ακόλουθο τρόπο: Σπρώχτε την κινητή βάση προς τον φράχτη οδηγό και σφίχτε τις δύο βίδες σύσφίξης που ασφαλίζουν τους στύλους ολίσθησης δεξιόστροφα για να ασφαλίσουν την κινητή βάση. Ασφαλίστε το τεμάχιο εργασίας με την μέγγενη. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει καμμιά επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα πριν την χαμηλώσετε. Μετά χαμηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση για να κόψετε το τεμάχιο εργασίας. Όταν η κοπή έχει ολοκλήρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΗ ΤΕΛΕΙΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανασηκωμένη θέση της.

ΠΡΟΣΟΧΗ:

• Σφίχτε σταθερά τις δύο βίδες σύσφιγξης που ασφαλίζουν τους ολισθητικούς στύλους δεξιόστροφα έτσι ώστε η κινητή βάση δεν θα κινηθεί κατά την λειτουργία. Ανεπαρκές σφίξιμο μπορεί να προκαλέσει μη αναμενόμενο οπισθολάκτισμα της λάμας. Πιθανός σοβαρός ΠΡΟΣΩΠΙΚΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ μπορεί να προκληθεί.

2. Κοπή ολίσθησης (ώθησης) (κοπή τεμαχίων εργασίας μεγάλου πλάτους) (Εικ. 34)

Χαλαρώστε τις δύο βίδες σύσφιγξης που ασφαλίζουν τους ολισθητικούς στύλους αριστερόστροφα έτσι ώστε η κινητή βάση μπορεί να ολισθαίνει ελεύθερα. Ασφαλίστε το τεμάχιο εργασίας με την μέγγενη. Τραβήχτε την κινητή βάση προς το μέρος σας πλήρως. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει καμμιά επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα. Πιέστε κάτω την λαβή και ΣΠΡΩΧΤΕ ΤΗ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ ΟΔΗΓΟ ΚΑΙ ΔΙΑ ΜΕΣΟΥ ΤΟΥ ΤΕΜΑΧΙΟΥ ΕΡΓΑΣΙΑΣ. Όταν η κοπή έχει ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΗ ΤΕΛΕΙΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανασηκωμένη θέση της.

ΠΡΟΣΟΧΗ:

• Οποτεδήποτε εκτελείτε ολισθητική κοπή, ΠΡΩΤΑ ΤΡΑΒΑΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟ ΜΕΡΟΣ ΣΑΣ ΕΝΤΕΛΩΣ και μετά πιέστε κάτων τηνλαβή στην χαμηλότερη δυνατή θέση, μετά ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ ΟΔΗΓΟ. ΠΟΤΕ ΜΗΝ ΑΡΧΙΖΕΤΕ ΤΗΝ ΚΟΠΗ ΧΩΡΙΣ ΝΑ ΕΧΕΤΕ ΤΡΑΒΗΞΕΙ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟ ΜΕΡΟΣ ΣΑΣ ΕΝΤΕΛΩΣ. Εάν εκτελέσετε ολισθητική κοπή χωρίς να τραβήξετε την κινητή βάση εντελώς προς το μέρος σας ή όταν εκτελέσετε ολισθητική κοπή προς την διεύθυνσή σας, ή λάμα μπορεί να οπισθολακτίσει αναπάντεχα με την δυνατότητα να προκαλέσει σοβαρό ΡΡΟΣΩΠΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ.

- Ποτέ μην εκτελείτε ολισθητική κοπή με την λαβή κλειδωμένη στην κάτω θέση πιέζοντας τον ανασταλτικό πείρο.

- Ποτέ μη χαλαρώνετε την βίδα σύσφιγξης που ασφαλίζει την κινητή βάση ενώ η λάμα περιστρέφεται. Αυτό μπορεί να προκαλέσει σοβαρό τραυματισμό.

3. Λοξή κοπή

Ανατρέξτε στο προηγούμενο εδάφιο “Ρύθμιση της λοξής γωνίας”.

4. Κωνική κοπή (Εικ. 35)

Χαλαρώστε τον μοχλό και κλίνετε την λάμα πριονιό να ρυθμίσετε την κωνική γωνία (Ανατρέξτε στο προηγούμενο εδάφιο “Ρύθμιση της κωνικής γωνίας”). Βεβαιώνεστε ότι ξανασφίγγετε τον μοχλό σταθερά να ασφαλίσετε την επιλεχθείσα κωνική γωνία με ασφάλεια. Ασφαλίστε το τεμάχιο εργασίας με μιά μέγγενη. Βεβαιωθείτε ότι η κινητή βάση έχει τραβηχθεί εντελώς προς τον χειριστή. Ανάψτε το εργαλείο χωρίς η λάμα να κάνει καμμιά επαφή και περιμένετε μέχρι η λάμα να αποκτήσει πλήρη ταχύτητα. Μετά χαμηλώστε απαλά την λαβή στην κατώτερη δυνατή θέση ενώ εφαρμόζετε πίεση παράλληλα με την λάμα και ΣΠΡΩΧΤΕ ΤΗΝ ΚΙΝΗΤΗ ΒΑΣΗ ΠΡΟΣ ΤΟΝ ΦΡΑΧΤΗ ΟΔΗΓΟ ΓΙΑ ΝΑ ΚΟΨΕΤΕ ΤΟ ΤΕΜΑΧΙΟ ΕΡΓΑΣΙΑΣ. Όταν η κοπή έχει ολοκληρωθεί, σβήστε το εργαλείο και ΠΕΡΙΜΕΝΕΤΕ ΜΕΧΡΙ Η ΛΑΜΑ ΝΑ ΣΤΑΜΑΤΗΣΗ ΤΕΛΕΙΩΣ πριν επαναφέρετε την λάμα στην πλήρως ανασηκωμένη θέση της.

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι η λάμα θα κινηθεί κάτω προς κωνική διεύθυνση κατά την διάρκεια μιάς κωνικής κοπής. Κρατάτε τα χέρια σας μακρυά από την διαδρομή της λάμας πριονιού.

- Κατά την διάρκεια μιας κωνικής κοπής, μπορεί να δήμιουργηθεί μιά κατάσταση όπου το κομμένο τεμάχιο θα παραμείνει στην πλευρά της λάμας. Εάν η λάμα ανασηκωθεί ενώ περιστρέφεται, auto το τεμάχιο μπορεί να πιαστεί από την λάμα, και να προκληθεί διασκορτισμός τεμαχιδίων πράγμα που είναι επικίνδυνο. Η λάμα πρέπει να ανασηκώνεται MONO αφού έχει σταματήσει τελείως.

- Όταν πιέζετε την λαβή κάτω, εφαρμόζετε πίεση παράλληλα στην λάμα. Εάν η πίεση δεν είναι παράλληλη στην λάμα κατά την διάρκεια της κοπής, η γωνία της λάμας μπορεί να μετακινηθεί καιη ακρίβεια της κοπής θα μειωθεί.

5. Σύνθετη κοπή

Σύνθετη κοπή είναι η διαδικασία κατά την οποία μιά κωνική γωνία γίνεται την ίδια στιγμή που μιά λοξή γωνία κόβεται σε ένα τεμάχιο εργασίας. Σύνθετη κοπή μπορεί να εκτελεσθεί στην γωνία που φαίνεται στον πίνακα.

Λοξή γωνία	Κωνική γωνία
Αρ. και Δεξ. 45°	Αρ. 0° – 45°
Δεξ. 50°	Αρ. 0° – 40°
Δεξ. 55°	Αρ. 0° – 30°
Δεξ. 57°	Αρ. 0° – 25°

Οταν εκτελείτε σύνθετη κοπή, ανατρέξτε στις εξηγήσεις των εδαφίων “Κοπή ώθησης”, “Κοπή ολίσθησης”, “Λοξή κοπή” και “Κωνική κοπή”.

6. Κοπή προεξοχής αλουμινίου (Εικ. 36)

Οταν ασφαλίζετε προεξοχές αλουμινίου, χρησιμοποιείτε τάκους διαστήματος ή κομμάτια άχρηστα όπως φαίνεται στην εικόνα για να αποφύγετε παραμόρφωση του αλουμινίου. Χρησιμοποιείτε ένα λιπαντικό κοπής όταν κόβετε προεξοχή αλουμινίου για να αποφύγετε συσσώρευση υλικού αλουμινίου πάνω στην λάμα.

ΠΡΟΣΟΧΗ:

- Ποτέ μην επιχειρήσετε να κόψετε παχειές ή στρογγυλές προεξοχές αλουμινίου. Παχειές προεξοχές αλουμινίου μπορεί να χαλαρώσουν κατά την λειτουργία και στρογγυλές προεξοχές αλουμινίου δεν μπορούν να στερεωθούν σταθερά με το εργαλείο αυτό.

7. Επένδυση ξύλου (Εικ. 37)

Η χρήση επένδυσης ξύλου βοηθάει στην εξασφάλιση κοπών χωρίς σκλήθρες στα τεμάχια εργασίας. Προσαρμόστε μιά επένδυση ξύλου στον φράχτη οδηγό χρησιμοποιώντας τις τρύπες στον φράχτη οδηγό.

Δείτε την εικόνα σχετικά με τις διαστάσεις για μιά προτεινόμενη επένδυση ξύλου.

ΠΡΟΣΟΧΗ:

• Χρησιμοποιείτε ίσιο ξύλο ομοιόμορφου πάχους για την επένδυση ξύλου.
  • Χρησιμοποιείτε βίδες για να προσαρμόσετε την επένδυση ξύλου στον φράχτη οδηγό. Οι βίδες πρέπει να τοποθετούνται έτσι ώστε οι κεφαλές των βιδών είναι κάτω από την επιφάνεια της επένδυσης ξύλου.
• Όταν η επένδυση ξύλου προσαρμόζεται, μη περιστρέψετε την περιστροφική βάση με την λαβή χαμηλωμένη. Η λάμα και/ή η επένδυση ξύλου μπορεί να πάθουν ζημιά.

8. Κοπή επαναληπτικών μηκών (Εικ. 38)

Οταν κόβετε πολλά τεμάχια υλικού στο ίδιο μήκος, από 220 χιλ έως 385 χιλ, χρήση της πλάκας ρύθμισης (προαιρετικό ανταλλακτικό) θα διευκολύνει την επαρκέστερη λειτουργία. Τοποθετείστε την πλάκα ρύθμισης στην θήκη (προαιρετικό εξάρτημα) όπως φαίνεται στην εικόνα.

Ευθυγραμμίστε την γραμμή κοπής στο τεμάχιο εργασίας σας με την αριστερή ή δεξιά πλευρά της αυλάκωσης στην σανίδα εγκοπής και ενώ εμποδίζετε το τεμάχιο εργασίας να κινηθεί, μετακινείστε την πλάκα ρύθμισης στο ίδιο ύψος με την ακρη του τεμαχίου εργασίας. Μετά ασφαλίστε την πλάκα ρύθμισης με την βίδα. Όταν η πλακα ρύθμισης δεν χρησιμοποιείται, χαλαρώστε την βίδα και γυρίστε την πλάκα ρύθμισης ώστε να μην εμποδίζει.

ΣΗΜΕΙΩΣΗ:

- Η χρησιμοποίηση του συνόλου θήκης - ράβδου (προαιρετικό εξάρτημα) επιτρέπει κοπή επαναληπτικών μηκών μέχρι 2.200 χιλ περίπου.

9. Κοπή αυλάκωσης (Εικ. 39)

Ενας τύπος κοπής dado μπορεί να γίνει προχωρώντας ως εξής:

Ρυθμίστε την θέση του κάτω ορίου της λάμας χρησιμοποιώντας την ρυθμιστική βίδα και τον ανασταλτικό βραχίονα να περιορίσετε το βάθος κοπής της λάμας. Ανατρέξτε στο εδάφιο “Ανασταλτικός βραχίονας” που περιγράφτηκε προηγουμένως.

Αφού ρυθμίσετε την θέση κάτω ορίου της λάμας, κόψτε παράλληλες αυλακώσεις κατά πλάτος του τεμαχίου εργασίας χρησιμοποιώντας μιά ολισθητική (σπρωχτή) κοπή όπως φαίνεται στην εικόνα. Μετά μετακινείστε το υλικό του τεμαχίου εργασίας μεταξύ των αυλακώσεων με ένα σκαρπέλο. Μην επιχειρήσετε να εκτελέσετε αυτό τον τύπο της κοπής με χρήση πλατειάς (παχειάς) λάμας ή με μιά λάμα dado. Πιθανή απώλεια ελέγχου και τραυματισμός μπορεί να συμβεί.

ΠΡΟΣΟΧΗ:

- Βεβαιώνεστε ότι επαναφέρετε τον ανασταλτικό βραχίονα στην αρχική θέση όταν εκτελείτε κάτι άλλο εκτός από κοπή αυλάκωσης.

Μεταφορά εργαλείου (Εικ. 40 και 41)

Βεβαιώνεστε ότι το εργαλείο είναι αποσυνδεδεμένο. Ασφαλίστε την λάμα σε κωνική γωνία 0° και την περιστροφική βάση σε δεξιά λοξή γωνία πλήρως. Ασφαλίστε τους ολισθητικούς στύλους αφού τραβήξετε την κινητή βάση προς τον φράχτη οδηγό πλήρως. Χαμηλώστε την λαβή εντελώς και κλειδώστε την στην κάτω θέση σπρώχνοντας μέσα τον ανασταλτικό πείρο.

Μεταφέρετε το εργαλείο κρατώντας και τις δύο πλευρές της βάσης του εργαλείου όπως φαίνεται στην εικόνα. Εάν αφαιρέσετε τις θήκες, σάκο σκόνης, κλπ., μπορείτυε να μεταφέρετε το εργαλείο πολύ ευκολότερα.

ΠΡΟΣΟΧΗ:

• Πάντοτε ασφαλίζετε όλα τα κινητά μέρη πριν μεταφέρετε το εργαλείο.
• Ο ανασταλτικός πείρος είναι μόνο για λόγους μεταφοράς και αποθήκευσης μόνο και όχι για λειτουργίες κοπής.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν επιχειρήσετε να εκτελέσετε επιθεώρηση ή συντήρηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Πάντοτε βεβαιώνεστε ότι η λάμα είναι αιχμηρή και καθαρή για καλές και ασφαλείς κοπές.

Ρύμιση της γωνίας κοπής

Αυτό το εργαλείο είναι προσεκτικά ρυθμισμένο και ευθυγραμμισμένο στο εργοστάσιο, αλλά σκληρή μεταχείριση μπορεί να έχει επηρεάσει την ευθυγράμμιση. Εάν το εργαλείο σας δεν είναι ευθυγραμμισμένο κατάλληλα, εκτελέστε τα ακόλουθα:

1. Λοξή γωνία

Σπρώχτε την κινητή βάση προς τον φράχτη οδηγό και σφίχτε τις δύο βίδες σύσφιγξης για να ασφαλίσετε την κινητή βάση.

Χαλαρώστε την λαβή που ασφαλίζει την περιστροφή βάση. Γυρίστε την περιστροφική βάση έτσι ώστε ο δείκτης δείχνει στις 0° στην λοξή κλίμακα. Μετά γυρίστε την περιστροφική βάση ελαφρά δεξιόστροφα και αριστερόστροφα να τοποθετήσετε την περιστροφική βάση στέχνη λοξή εγκοπή των 0°. (Αφήστε το όπως είναι εάν ο δείκτης δεν δείχνει στις 0°.) Χαλαρώστε τα εξάγωνα μπουλόνια που ασφαλίζουν τον φράχτη οδηγό χρησιμοποιώντας το κοίλο κλειδί. (Εικ. 42)

Χαμηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας μέσα τον ανασταλκτικό πείρο. Τετραγωνίστε την πλευρά της λάμας με την όψη του φράκτη οδηγού χρησιμοποιώντας ένα τριγωνικό κανόνα, τετράγωνικό κανόνα, κλπ. Μετά σφίχτε με ασφάλεια τα εξάγωνα μπουλόνια στον φράχτη οδηγό στην σειρά από την δεξιά πλευρά. (Εικ. 43)

Βεβαιωθείτε ότι ο δείκτης δείχνει στις 0° στην λοξή κλίμακα. Εάν ο δείκτης δεν δείχνει στις 0° χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθμίστε τον δείκτη έτσι ώστε να δείχνει στις 0°. (Εικ. 44)

2. Κωνική γωνία

1. 0° Κωνική γωνία

Σπρώχτε την κινητή βάση προς τον φράκτη οδηγό και σφίχτε τις δύο βίδες σύσφιγξης για να στερεώσετε την κινητή βάση. Χαμηλώστε την λαβή πλήρως και κλειδώστε την στην κάτω θέση σπρώχνοντας μέσα τον ανασταλτικό πείρο. Χαλαρώστε τον μοχλό στο πίσω μέρος του εργαλείου.

Γυρίστε το ρυθμιστικό μπουλόνι 0° κωνικής γωνίας (κάτω μπουλόνι) στην δεξιά πλευρά του βραχίονα δύο ή τρεις περιστροφές αριστερόστροφα για να δώσετε κλίση στην λάμα στα δεξιά. (Εικ. 45)

Προσεκτικά τετραγωνίστε την πλευρά της λάμας με την επιφάνεια κορυφής της περιστροφικής βάσης χρησιμοποιώντας τον τριγωνικό κανόνα, τετράγωνικό κανόνα, κλπ. γυρίζοντας το ρυθμιστικό μπουλόνι κωνικής γωνίας 0° δεξιόστροφα. Μετά σφίχτε τον μοχλό με ασφάλεια. (Εικ. 46)

Βεβαιώνεστε ότι ο δείκτης στον βραχίονα δείχνει στο 0° στην κωνική κλίμακα στη θήκη του βραχίονα. Εάν δεν δείχνει στο 0°, χαλαρώστε την βίδα που ασφαλίζει τον δείκτη και ρυθμίστε τον δείκτη έτσι ώστε να δείχνει στο 0°. (Εικ. 47)

2. 45° κωνική γωνία

Ρυθμίστε την κωνική γωνία 45° μόνο αφού εκτελέσετε ρύθμιση κωνικής γωνίας 0°. Για να ρυθμίσετε αριστερή κωνική γωνία 45° χαλαρώστε τον μοχλό και κλίνετε την λάμα στα αριστερά πλήρως. Βεβαιώνεστε ότι ο δείκτης στον βραχίονα δείχνει στις 45° στην κωνική κλίμακα στην θήκη του βραχίονα. Εάν ο δείκτης δεν δείχνει στις 45°, γυρίστε το ρυθμιστικό μπουλόνι (ἀνω μπουλόνι) της κωνικής γωνίας 45° στην δεξιά πλευρά του βραχίονα μέχρι ο δείκτης να δείξει στις 45° (Εικ. 48)

Ρύθμιση της θέσης της γραμμής λέιζερ (Εικ. 49 και 50)

Για μοντέλα LS0714FL, LS0714L

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Καθώς το εργαλείο είναι συνδεδεμένο όταν ρυθμίζετε την θέση της γραμμής λέιζερ, προσέχετε πολύ ιδιαίτερα στην λειτουργία του διακόπτη. Το τυχαία τράβηγμα τη σκανδάλης διακόπτη θα προκαλέσει τυχαίο ξεκίνημα του εργαλείου και προσωπικό τραυματισμό.

ΠΡΟΣΟΧΗ:

- Ποτέ μη κυττάτε μέσα στην ακτίνα λέιζερ απευθείας. Απευθείας κύτταγμα της ακτίνας λέιζερ θα προκαλέσει ζημιά στα μάτια σας.

- Ποτέ μην προκαλέσετε κτύπημα ή κρούση στο εργαλείο. Κτύπημα ή κρούση μπορεί να έχει ως αποτέλεσμα εσφαλμένη θέση της γραμμής λέιζερ, ζημιά στο τμήμα εκπομπής της ακτίνας λέιζερ ή μείωση της ζωής του εργαλείου.

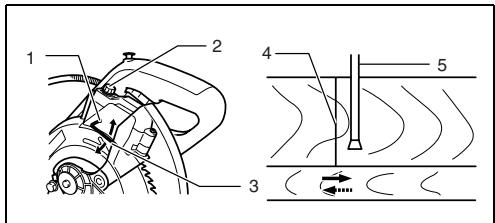

Οταν ρυθμίζετε η γραμμή λέιζερ εμφανίζεται στην αριστερή πλευρά της λάμας πριονιού

1 Βιδώστε για να αλλάξετε το κινητό πεδίο της ρυθμιστικής βίδας
2 Ρυθμιστική βίδα
3 Εξάγωνο κλειδί
4 Γραμμή λέιζερ
5 Λάμα πριονιού

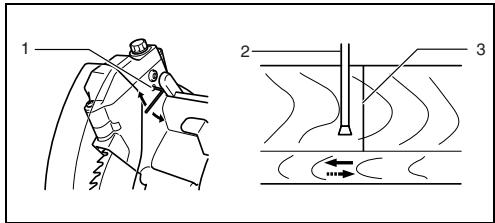

Οταν ρυθμίζετε η γραμμή λέιζερ εμφανίζεται στην δεξιά πλευρά της λάμας πριονιού

1 Βιδώστε για να αλλάξετε το κινητό πεδίο της ρυθμιστικής βίδας

2 Λάμα πριονιού

3 Γραμμή λέιζερ

Και για τις δύο ρυθμίσεις κάντε τα εξής:

1. Βεβαιωθείτε ότι το εγαλείο είναι αποσυνδεδεμένο.
2. Τραβήχτε την γραμμή κοπής στο τεμάχιο εργασίας και τοποθετήστε το στο περιστροφικό τραπέζι. Αυτή την φορά, μην ασφαλίσετε το τεμάχιο εργασίας με μιά μέγγενη ή παρόμοια συσκευή ασφάλειας.
3. Κατεβάστε την λάμα χαμηλώνοντας την λαβή και ελέγξτε να δείτε που είναι η γραμμή κοπής και η θέση της λάμας πριονιού. (Αποφασίστε ποιά θέση θα κόψετε στην γραμμή κοπής.)
4. Αφού αποφασίσετε την θέση που θα κοπεί, γυρίστε την λαβή στην αρχική της θέση. Ασφαλίστε το τεμάχιο εργασίας με την κατακόρυφη μέγγενη χωρίς να μετακινήσετε το τεμάχιο εργασίας από την προελεγμένη θέση.
5. Συνδέστε το εργαλείο και ανάψτε τον διακόπτη λέιζερ.
6. Ρυθμίστε τη θέση της γραμμής λέιζερ ως εξής:

Η θέση της γραμμής λέιζερ μπορεί να αλλαχθεί καθώς το κινητό πεδίο της ρυθμιστικής βίδας του λέιζερ αλλάζει γυρίζοντας δύο βίδες με ένα εξάγωνο κλειδί. (Το κινητό πεδίο της γραμμής λέιζερ είναι εργοστασιακά ρυθμισμένο σε 1 χιλ από την πλευρική επιφάνεια της λάμας.)

Για να μετακινήσετε το κινητό πεδίο της γραμμής λέίζερ μακρύτερα από την πλευρική επιφάνεια της λάμας, γυρίστε τις δύο βίδες αριστερόστροφα αφού χαλαρώσετε την ρυθμιστική βίδα. Γυρίστε αυτές τις δύο βίδες δεξιόστροφα για να το μετακινήσετε πιο κοντά στην πλευρική επιφάνεια της λάμας αφού χαλαρώσετε την ρυθμιστική βίδα.

Ανατρέξτε στο εδάφιο με τίτλο “Ενέργεια γραμμής λέίζερ” και ρυθμίστε την ρυθμιστική βίδα έτσι ώστε η γραμμή κοπής στο τεμάχιο εργασία σας ευθυγραμμίζεται με την γραμμή λέίζερ.

ΣΗΜΕΙΩΣΗ:

• Ελέγχετε την θέση της γραμμής λέιζερ τακτικά για ακρίβεια.
• Επισκευάζετε το εργαλείο σε εξουσιοδοτημένο κέντρο Μάκιτα για οποιαδήποτε πρόβλημα στην μονάδα λέιζερ.

Αντικατάσταση του σωλήνα φθορισμού (Εικ. 51)

Για μοντέλα LS0714F, LS0714FL

ΠΡΟΣΟΧΗ:

• Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο πριν αντικαταστείσετε τον σωλήνα φθορισμού.
• Mην εφαρμόζετε δύναμη, χτυπήματα ή γρατσουνιές σε ένα σωλήνα φθορισμού, που μπορεί να προκαλέσουν το σπάσιμο κάποιας γυάλινης επιφάνειας του σωλήνα φθορισμού με αποτέλεσμα τραυματισμό σε σας ή στους γύρω σας.
• Αφήστε τον σωλήνα φθορισμού για λίγο αμέσως μετά την χρήση του και μετά αντικαταστήστε τον. Διαφορετικά μπορεί να πάθετε εγκαύματα.

Αφαιρέστε τις βίδες, που ασφαλίζουν το Κουτί Λάμπας του φωτός.

Τραβήξτε έξω το Κουτί Λάμπας σπρώχνοντας συνεχώς ελαφρά την άνω θέση αυτού όπως φαίνεται στην εικόνα.

Τραβήχτε έξω τον σωλήνα φθορισμού και αντικαταστήστε τον με ένα αυθεντικό Μάκιτα.

Καθάρισμα των φακών της λάμπας λέιζερ (Εικ. 52 και 53)

Για μοντέλα LS0714FL, LS0714L

Εάν οι φακοί του φωτός λέίζερ ρυπανθούν ή πριονόσκονη κολλήσει σ' αυτό με τέτοιο τρόπο ώστε η γραμμή λέίζερ δεν είναι εύκολα ορατή, αποσυνδέστε το πριόνι και αφαιρέστε και καθαρίστε τους φακούς του φωτός λέίζερ προσεκτικά με ένα νωπό, μαλακό ύφασμα. Μη χρησιμοποιήσετε διαλύτες ή απορρυπαντικά με βάση το πετρέλαιο στους φακούς.

Για να αφαιρέσετε τους φακούς του φωτός λέιζερ, αφαιρέσετε την λάμα πριονιού πριν αφαιρέσετε τους φακούς σύμφωνα με τις οδηγίες στο εδάφιο "Τοποθέτηση ή αφαιρεση της λάμας πριονιού".

Χαλαρώστε αλλά μην αφαιρέσετε την βίδα που ασφαλίζει τους φακούς χρησιμοποιώντας ένα κατσαβίδι. Τραβήξτε έξω τους φακούς όπως φαίνεται στην εικόνα.

ΣΗΜΕΙΩΣΗ:

- Εάν οι φακοί δεν βγαίνουν έξω, χαλαρώστε την βίδα περισσότερο και τραβήχτε πάλι τους φακούς έξω χωρίς να αφαιρέσετε την βίδα.

Αντικατάσταση ψηκτρών άνθρακα (Εικ. 54 και 55)

Αφαιρείτε και ελέγχετε τις ψήκτρες άνθρακα τακτικά. Αντικαθιστάτε τις όταν έχουν φθαρεί στο σημάδι ορίου. Κρατάτε τις ψήκτρες άνθρακα καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο ταυτόσημες ψήκτρες άνθρακα.

Χρησιμοποιείτε ένα κατσαβίδι για να αφαιρέσετε τα καπάκια των ψηκτρών άνθρακα. Βγάλτε τις φθαρμένες ψήκτρες άνθρακα, βάλτε τις καινούργιες και ασφαλίστε τα καπάκια των ψηκτρών άνθρακα.

Μετά την χρήση

• Μετά την χρήση, σφουγγίστε τα τεμαχίδια και την σκόνη που είναι κολλημένα στο εργαλείο με ένα πανί ή κάτι παρόμοιο. Κρατείστε τον προφυλακτήρα λάμας καθαρά σύμφωνα με τις οδηγίες στο προηγούμενως καλυφθέν τμήμα με τίτλο “Προφυλακτήρας λάμας”. Λιπαίνετε τα μέρη που γλυστρούν με μηχανικό έλαιο για να μην οξειδωθούν.
• Όταν αποθηκεύετε το μηχάνημα, τραβήξετε τη κινητή βάση πλήρως προς το μέρος σας έτσι ώστε η ολισθαίνουσα ράβδος να έχει μπεί καλά μέσα στη περιστροφική βάση.

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προϊόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από Εξουσιοδοτημένα Κέντρα Σερβις της Μάκιτα, πάντοτε με χρήση ανταλλακτικών Μάκιτα.

E≡APTHMATA

ΠΡΟΣΟΧΗ:

- Αυτά τα εξαρτήματα ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο Μάκιτα που περιγράφτηκε στις οδηγίες αυτές. Η χρήση οτιδήποτε άλλων εξαρτημάτων ή προσαρτημάτων μπορεί να προκαλέσει κίνδυνο τραυματισμού σε άτομα. Χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε οποιαδήποτε βοήθεια για περισσότερες πληροφορίες σε σχέση με αυτά τα εξαρτήματα, αποτανθείτε στο τοπικό σας κέντρο εξυπηρέτησης Μάκιτα.

• Λάμες πριονιού καρβιδικών άκρων
• Σύνολο μέγγενης (οριζόντια μέγγενη)
• Κατακόρυφη μέγγενη
• Κοίλο κλειδί 10
  • Ρύθμιση θήκης
• Σύνολο θήκης
• Σύνολο ράβδου θήκης
• Πλάκα ρύθμισης
• Σάκος σκόνης
• Τριγωνικός κανόνας
• Κουμπί κλειδώματος - off (2 τμχ)
• Σωλήνας φθορισμού
• Εξάγωνο κλειδί

ENGLISH

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

Δηλώνουμε υπό την μοναδική μας ευθύνη ότι αυτό το προϊόν βρίσκεται σε Συμφωνία με τα ακόλουθα πρότυπα τυποποιημένων εγγράφων, EN61029, EN55014, EN61000 σύμφωνα με τις Οδηγίες του Συμβουλίου, 89/336/EEC και 98/37/KE.

Yasuhiko Kanzaki CE2004

Director	Director
Directeur	Direktør
Direktor	Direktör
Amministratore	Direktor
Directeur	Johtaja
Director	Διευθυντής

MAKITA INTERNATIONAL EUROPE LTD.

Θόρυβος και κραδασμός

Οι τυπικές Α-μετρούμενες εντάσεις ήχου είναι

πίεση ήχου 92 dB (A)

δύναμη του ήχου: 105 dB (A)

- Φοράτε ωτοασπίδες. -

Η τυπική αξία της μετρούμενης ρίζας του μέσου τετραγώνου της επιτάχυνσης δεν ξεπερνά τα 2,5 m/s².

Makita Corporation

Anjo, Aichi Japan

884547A997
