MANUAL DE UTILIZADOR LS0714 MAKITA

Manual de instrucciones

P Serra de esquadria telescópica

Manual de instruções

DK Kombineret afkorter-geringssav

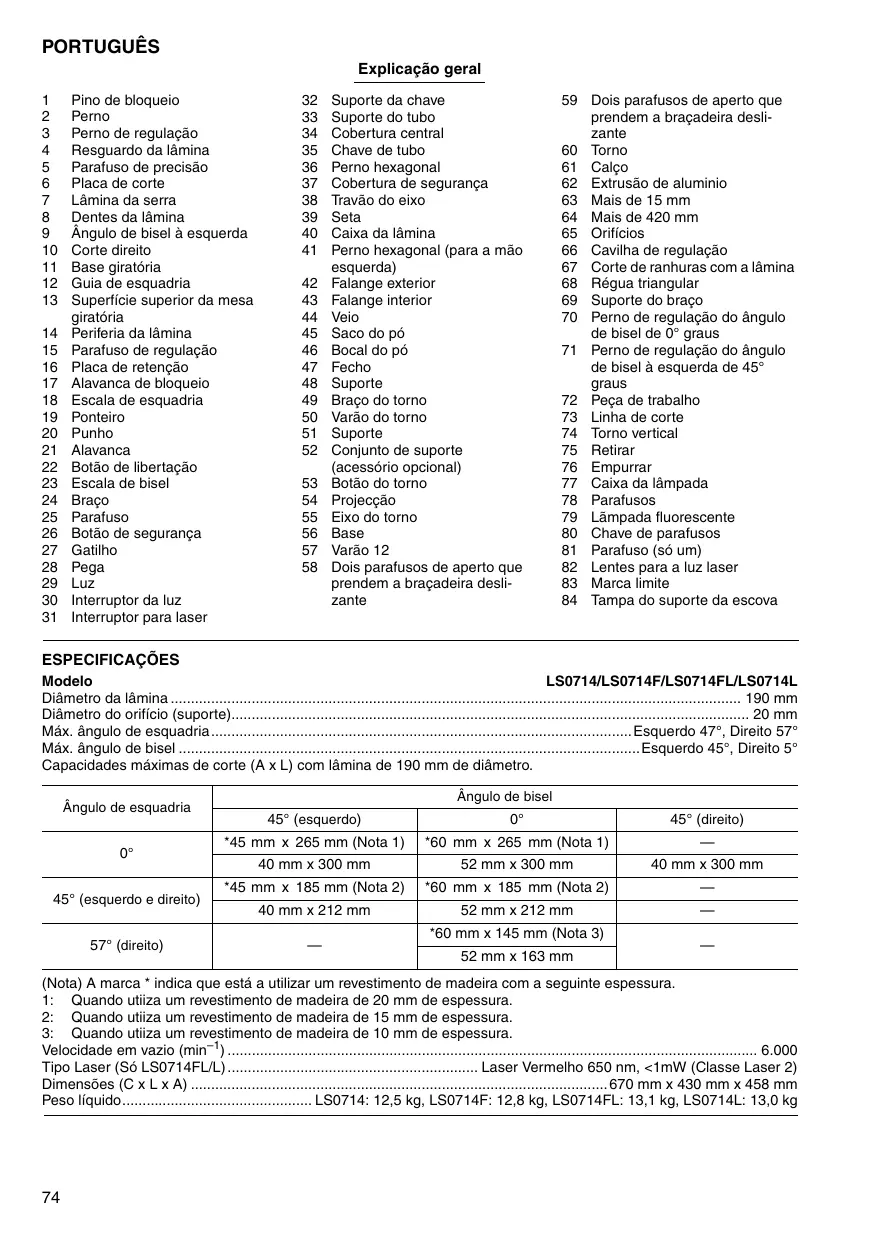

PORTUGUÊS Explicação geral 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

Pino de bloqueio Perno Perno de regulação Resguardo da lâmina Parafuso de precisão Placa de corte Lâmina da serra Dentes da lâmina Ângulo de bisel à esquerda Corte direito Base giratória Guia de esquadria Superfície superior da mesa giratória Periferia da lâmina Parafuso de regulação Placa de retenção Alavanca de bloqueio Escala de esquadria Ponteiro Punho Alavanca Botão de libertação Escala de bisel Braço Parafuso Botão de segurança Gatilho Pega Luz Interruptor da luz Interruptor para laser

32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Suporte da chave Suporte do tubo Cobertura central Chave de tubo Perno hexagonal Cobertura de segurança Travão do eixo Seta Caixa da lâmina Perno hexagonal (para a mão esquerda) Falange exterior Falange interior Veio Saco do pó Bocal do pó Fecho Suporte Braço do torno Varão do torno Suporte Conjunto de suporte (acessório opcional) Botão do torno Projecção Eixo do torno Base Varão 12 Dois parafusos de aperto que prendem a braçadeira deslizante

59 Dois parafusos de aperto que prendem a braçadeira deslizante 60 Torno 61 Calço 62 Extrusão de aluminio 63 Mais de 15 mm 64 Mais de 420 mm 65 Orifícios 66 Cavilha de regulação 67 Corte de ranhuras com a lâmina 68 Régua triangular 69 Suporte do braço 70 Perno de regulação do ângulo de bisel de 0° graus 71 Perno de regulação do ângulo de bisel à esquerda de 45° graus 72 Peça de trabalho 73 Linha de corte 74 Torno vertical 75 Retirar 76 Empurrar 77 Caixa da lâmpada 78 Parafusos 79 Lãmpada fluorescente 80 Chave de parafusos 81 Parafuso (só um) 82 Lentes para a luz laser 83 Marca limite 84 Tampa do suporte da escova

ESPECIFICAÇÕES Modelo LS0714/LS0714F/LS0714FL/LS0714L Diâmetro da lâmina 190 mm Diâmetro do orifício (suporte) 20 mm Máx. ângulo de esquadria Esquerdo 47°, Direito 57° Máx. ângulo de bisel Esquerdo 45°, Direito 5° Capacidades máximas de corte (A x L) com lâmina de 190 mm de diâmetro. Ângulo de esquadria

0° 45° (esquerdo e direito) 57° (direito)

(Nota) A marca * indica que está a utilizar um revestimento de madeira com a seguinte espessura. 1: Quando utiiza um revestimento de madeira de 20 mm de espessura. 2: Quando utiiza um revestimento de madeira de 15 mm de espessura. 3: Quando utiiza um revestimento de madeira de 10 mm de espessura. Velocidade em vazio (min–1) 6.000 Tipo Laser (Só LS0714FL/L) Laser Vermelho 650 nm, <1mW (Classe Laser 2) Dimensões (C x L x A) 670 mm x 430 mm x 458 mm Peso líquido LS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714L: 13,0 kg

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações estão sujeitas a alteraçãosem aviso prévio. • Nota: As especificações podem diferir de país para país. Fins a que se destina Esta ferramenta destina-se a realizar cortes de precisão, rectos e de meia esquadria, em madeira. Com discos de corte apropriados, é possível cortar também alumínio. Alimentação A ferramenta só deve ser ligada a uma fonte de alimentação de tensão igual à indicada na placa de características, e só funciona com alimentação CA monofásica. Dispõe de isolamento duplo em conformidade com as normas europeias e pode, portanto, utilizar tomadas sem ligação à terra. Conselhos de segurança Para sua segurança, leia as instruções anexas.

Use óculos de protecção. Mantenha as mãos afastadas da parte cortante do disco. Evite tocar no disco quando este rodar por inércia. Pois, mesmo assim, este pode provocar lesões. Não utilize a serra sem os resguardos de segurança montados. Verifique se o resguardo de segurança do disco se encontra devidamente fechado antes de cada utilização. Não trabalhe com a serra se o resguardo de segurança do disco não se movimentar livremente e fechar instantaneamente. Nunca fixe nem prenda o resguardo de segurança do disco em posição aberta. Não efectue qualquer operação com as mãos livres. A peça a trabalhar tem de estar fixa com segurança à base giratória, e a placa guia ao torno durante todas as operações. Nunca utilize as mãos para segurar a peça a trabalhar. Nunca toque na periferia cortante do disco. Desligue a ferramenta e aguarde que o disco de corte pare antes de movimentar a peça a trabalhar ou antes de alterar a regulação. Desligue a ferramenta da tomada antes de mudar ou disco ou de proceder a operações de manutenção. Prenda as porções moveis antes de transportar a ferramenta. O pino de travagem que bloqueia a cabeça de corte é só para fins de transporte e armazenagem e não para operação de corte. Não utilize a ferramenta na presença de líquidos ou gases inflamáveis. Verifique cuidadosamente o disco de corte quanto a fissuras ou danos antes da operação. Substitua de imediato o disco se este apresentar fissuras ou danos. Utilize exclusivamente as flanges especificadas para esta ferramenta. Tenha cuidado para não danificar o eixo, as flanges (especialmente a superfície de instalação) ou o perno. Os danos nestes componentes podem provocar a fractura do disco.

14. Certifique-se de que a base giratória está bem fixa, de modo a que não se movimente durante a operação. 15. Por razões de segurança, e antes da utilização limpe a bancada de aparas, restos e detritos, etc. 16. Evite cortar pregos. Inspeccione a peça a trabalhar e retire todos os pregos antes da operação. 17. Certifique-se de que soltou o travão do eixo antes de ligar o interruptor. 18. Certifique-se de que, na posição mais baixa, o disco de corte não fica em contacto com a base giratória. 19. Agarre na pega com firmeza. Tenha em conta que a serra se movimenta um pouco para cima e para baixo, durante o arranque e a paragem da ferramenta. 20. Verifique se o disco não está em contacto com a peça a trabalhar antes de ligar o interruptor. 21. Antes de utilizar a ferramenta na peça a trabalhar, deixe-a funcionar em vazio durante algum tempo. Verifique se existem vibrações ou movimento irregular que possam indicar má instalação ou desequilíbrio do disco. 22. Aguarde que o disco atinja a velocidade máxima antes de iniciar o corte. 23. Pare a ferramenta de imediato se notar algo no funcionamento que não seja normal. 24. Não tente bloquear o gatilho na posição ON (Ligado). 25. Mantenha-se atento, especialmente no decorrer de operações repetitivas e monótonas. Não se deixe convencer por uma falsa sensação de segurança. Os discos de corte provocam lesões muito graves. 26. Utilize sempre os acessórios recomendados neste manual. A utilização de acessórios inadequados tais como discos abrasivos podem dar origem a lesões. 27. Utilize a serra apenas para cortar alumínio, madeira ou materiais semelhantes. 28. Ligue as serras de esquadria a um dispositivo de pó, ao serrar. 29. Seleccione os discos de corte em função do material a cortar. 30. Tenha cuidado quando fizer rasgos. 31. Substitua a placa de corte quando estiver gasta. 32. Não utilize discos de corte feitos de aço rápido. 33. Algum do pó proveniente da operação contém químicos que provocam cancro, defeitos congénitos ou problemas no aparelho reprodutor. Alguns exemplos desses químicos são: • Chumbo de material cuja tinta contenha chumbo • Arsénico ou crómio de madeira tratada quimicamente. O risco a esta exposição varia, dependendo da frequência com que executa este tipo de trabalho. Para reduzir a exposição a estes químicos: trabalhe numa área bem ventilada e utilize equipamento de segurança adequado, como uma máscara contra o pó especialmente concebida para filtrar as partículas microscópicas. 34. Para reduzir o ruído emitido, verifique sempre se o disco de corte está afiado e limpo. 35. O operador tem a formação adequada para utilização, ajuste e manutenção da ferramenta. 36. Utilize discos de corte correctamente afiaos. Respeite cuidadosamente as velocidades máxima marcadas no disco de corte.

37. Não retire, da área de corte, aparas ou fragmentos da peça que está a trabalhar enquanto a ferramenta estiver ligada e a cabeça do disco de corte não se encontrar na posição de descanso.

GUARDE ESTAS INSTRUÇÕES. INSTALAÇÃO Montagem da bancada Quando a ferramenta sai de fábrica, a pega está bloqueada na posição inferior pelo pino de bloqueio. Solte o pino de bloqueio descendo ligeiramente a pega e puxando o pino de bloqueio. (Fig. 1) Esta ferramenta deve ser presa com dois pernos a uma superfície nivelada e estável utilizando os orifícios para os pernos existentes na base da ferramenta. Isto evitará que tombe e possíveis injúrias. (Fig. 2) Rode o perno de regulação para a direita ou esquerda de modo a que fique em contacto com a superfície para manter a ferramenta estável. (Fig. 3)

DESCRIÇÃO FUNCIONAL PRECAUÇÃO: • Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de regular ou inspeccionar qualquer função da ferramenta.

Resguardo da lâmina (Fig. 4 e 5) Quando desce a pega, o resguardo da lâmina sobe automaticamente. O resguardo tem uma mola e por isso volta para a posição original quando termina o corte e levanta a pega. NUNCA ESTRAGUE OU RETIRE O RESGUARDO DA LÂMINA OU A MOLA QUE PRENDE O RESGUARDO. Para sua segurança pessoal, mantenha sempre o resguardo da lâmina em boas condições. Qualquer operação irregular do resguardo da lâmina deve ser corrigida imediatamente. Verifique para se assegurar que o retorno do resguardo com a mola funciona bem. NUNCA UTILIZE A FERRAMENTA SE O RESGUARDO DA LÃMINA OU MOLA ESTIVEREM ESTRAGADOS, DEFEITUOSOS OU RETIRADOS. SE O FIZER É EXTRAORDINARIAMENTE PERIGOSO E PODE CAUSAR SÉRIOS DANOS PESSOAIS. Se o resguardo da lâmina transparente ficar sujo, ou partículas de pó aderirem de modo a que a lâmina deixe ser facilmente visivel, desligue a serra e limpe cuidadosamente o resguardo com um pano húmido. Não utilize dissolventes nem produtos de limpeza à base de petróleo no resguardo de plástico.

Se o resguardo da lâmina estiver especialmente sujo e não conseguir ver bem através do resguardo, utilize a chave de tubo fornecida para soltar o perno hexagonal que prende a cobertura central. Liberte o perno hexagonal rodando-o para a esquerda e levante o resguardo da lâmina e a cobertura central. Com o resguardo da lâmina assim posicionado, pode executar uma limpeza mais completa e eficiente. Quando termina a limpeza, execute o procedimento inverso e aperte o perno. Não retire a mola que prende o resguardo da lâmina. Se o resguardo ficar sem cor com o tempo ou por exposição a luz UV, contacte um serviço de assistância da Makita para obter um novo resguardo. NÃO ESTRGUE OU RETIRE O RESGUARDO.

Posicionamento da placa de corte (Fig. 6 e 7) Esta ferramenta é fornecida com placas de corte na base giratória. As placas de corte foram reguladas na fábrica de modo a que a lâmina da serra não toque nas placas de corte. Antes da utilização regule as placas de corte como se segue: Primeiro, desligue a ferramenta da corrente. Desaperte todos os parafusos (2 em cada lado esquerdo e direito) que prendem as placas de corte. Volte a apertá-los de modo que as placas de corte sejam facilmente movimentadas com a mão. Desça completamante a pega e empurre o pino de travagem para bloquear a pega na posição inferior. Solte os dois parafusos de aperto que prendem as braçadeiras deslizantes. Puxe o carreto completamente para si. Regule as placas de corte de modo a que contactem ligeiramente os lados dos dentes da lâmina. Aperte os parafusos da frente (não aperte demasiado). Empurre o carreto completamente na direcção da placa guia e regule as placas de corte de modo a que contactem ligeiramente os lados dos dentes da lâmina. Aperte os parafusos de trás (não aperte demasiado). Depois de regular as placas de corte, solte o pino de travagem e levante a pega. Em seguida aperte todos os parafusos firmemente. PRECAUÇÃO: • Antes e depois de mudar o ângulo de bisel, regule sempre as placas de corte como descrito acima.

Manutenção da máxima capacidade de corte (Fig. 8 e 9) Esta ferramenta foi regulada na fábrica para fornecer a máxima capacidade de corte para uma lâmina de serra de 190 mm. Quando instala uma nova lâmina, verifique sempre a posição limite inferior da lâmina e, se necessário, regule como se segue: Primeiro desligue a ferramenta da corrente. Empurre o carreto até à guia de esquadria e desça a pega completamente. Utilize a chave de tubo para rodar o perno de regulação até que a periferia da lâmina esteja ligeiramente saída debaixo da superfície da base giratória no local onde a face da frente da guia de esquadria encontra a superfície superior da base giratória. Com a ferramenta desligada da corrente, rode a lâmina com a mão enquanto agarra na pega completamente para baixo para se certificar de que a lâmina não contacta qualquer parte da base inferior. Reajuste ligeiramente, se necessário.

PRECAUÇÃO: • Depois de instalar uma lâmina nova, certifique-se sempre de que a lâmina não contacta nenhuma parte da base inferior quando a pega está completamente descida. Faça sempre isto com a ferramenta desligada da corrente.

Placa de retenção (Fig. 10) A posição limite inferior da lâmina pode ser facilmente regulada com a placa de retenção. Para a regular, rode a placa de retenção na direcção da seta como indicado na figura. Regule os parafusos de modo a que a lâmina páre na posição desejada quando desce completamente a pega.

Regulação do ângulo de esquadria (Fig. 11) Solte o punho rodando-o para a esquerda. Rode a base giratória enquanto pressiona a alavanca de bloqueio. Quando tiver deslocado o punho para a posição onde o ponteiro aponta para o ângulo desejado na escala de esquadria, aperte firmemente o punho para a direita. PRECAUÇÃO: • Quando roda a base giratória, certifique-se de que levanta a pega completamente. • Depois de mudar o ângulo de esquadria, prenda sempre a base giratória apertando firmemente o punho.

Regulação do ângulo de bisel (Fig. 12 e 13) Para regular o ângulo de bisel, liberte a alavanca na parte traseira da ferramenta para a esquerda. Empurre a pega para a esquerda para inclinar a lâmina da serra até que o ponteiro aponte para o ângulo desejado na escala de bisel. Em seguida aperte a alavanca firmemente para a direita para prender o braço. Para inclinar a lâmina para a direita, empurre o botão de libertação na parte traseira da ferramenta enquanto inclina ligeiramente a lâmina para a esquerda depois de libertar a alavanca. Com o botão de libertação pressionado, empurre a lâmina da serra para a direita. PRECAUÇÃO: • Quando inclina a lâmina da serra, certifique-se de que levanta a pega completamente. • Depois de mudar o ângulo de bisel, prenda sempre o braço apertando a alavanca. • Quando muda os ângulos de bisel, certifique-se de que posiciona as placas de corte correctamente como explicado na secção “Posicionamento da placa de corte”.

Regulação da posição da alavanca (Fig. 14) A alavanca pode ser reposicionada em qualquer ângulo de 30º quando a alavanca não fornece aperto adequado. Liberte e retire os parafusos que prendem a alavanca na parte traseira da ferramenta. Retire a alavanca e volte a instalá-la outra vez de modo a que esteja ligeiramente acima do nível. Prenda a alavanca firmemente com o parafuso.

Acção do interruptor PRECAUÇÃO: • Antes de ligar a ferramenta à corrente, certifique-se sempre de que o gatilho funciona correctamente e volta para a posição “OFF” quando libertado. • Quando a ferramenta não está em utilização, retite o botão de segurança e guarde-a num local seguro. Para evitar utilização não autorizada. • Não carregue com força no gatilho sem pressionar o botão de segurança. Pode estragar o interruptor. Para países Europeus (Fig. 15) Para evitar que o gatilho seja acidentalmente accionado, existe um botão de segurança. Para iniciar a ferramenta empurre a alavanca para a esquerda, pressione o botão de bloqueio e em seguida carregue no gatilho. Liberte o gatilho para parar. Para todos os países não Europeus (Fig. 16) Para evitar que o gatilho seja acidentalmente accionado, existe um botão de segurança. Para iniciar a ferramenta pressione o botão de bloqueio e carregue no gatilho. Liberte o gatilho para parar. AVISO: • NUNCA utilize a ferramenta se o gatilho não funcionar correctamente. Qualquer ferramenta com o gatilho estragado é MUITO PERIGOSA e deve ser reparada antes da utilização. • Para a sua segurança, esta ferramenta está equipada com um botão de segurança que evita que ligue acidentalmente a ferramenta. NUNCA utilize a ferramenta se ela funcionar quando carrega no gatilho sem ter pressionado o botão de bloqueio. Devolva a ferramenta a um centro de Assistência da Makita para reparação ANTES de a voltar a utilizar. • NUNCA prenda o botão de segurança para o tornar inoperante.

Acender as luzes (Fig. 17) Para os modelos LS0714F, LS0714FL PRECAUÇÃO: • A lâmpada não é à prova de água. Não a lave ou utilize à chuva ou numa zona molhada. Pode causar choque eléctrico e fumaça. • Não toque nas lentes da lâmpada pois podem estar muito quentes quando está acesa ou depois de desligar. Pode causar queimaduras. • Não dê pancadas na lâmpada pois pode estragá-la ou diminuir a sua vida útil. • Não aponte o raio da luz para os seus olhos. Pode ferir os seus olhos. • Nunca cubra a luz com tecido, cartão ou objectos semelhantes enquanto está acesa pois pode causar incêndio. Empurre a posição superior do interruptor para ligar a luz e a inferior para desligar. Desloque a luz para mudar a área iluminada. NOTA: • Utilize um pano seco para limpar a sujidade das lentes da lâmpada. Tenha cuidado para não riscar as lentes da lâmpada pois pode diminuir a iluminação.

Acção do raio laser (Fig. 18 e 19)

MONTAGEM Para os modelos LS0714FL, LS0714L PRECAUÇÃO: • Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de executar qualquer inspecção na ferramenta.

PRECAUÇÃO: • Nunca olhe para o raio laser. Se olhar directamente para o raio laser pode ferir os seus olhos. Para desligar o raio laser, pressione a posição superior (I) do interruptor. Pressione a posição inferior (O) para desligar. A linha do laser pode ser deslocada tanto para a esquerda como para a direita da lâmina da serra regulando o parafuso como se segue. 1. Solte o parafuso de regulação rodando-o para a esquerda. 2. Com o parafuso de regulação solto, deslize-o para a direita ou esquerda o mais possível. 3. Aperte o parafuso de regulação firmemente na posição onde parar de deslizar. A linha de laser foi regulada na fábrica de modo a estar posicionada a 1mm da superfície lateral da lâmina (posição de corte). NOTA: • Quando a linha de laser for fraca e quase ou inteiramente invisível devido à luz solar directa por trabalho exterior ou interior perto de uma janela, mude a área de trabalho para um local não exposto à luz solar directa.

Alinhamento da linha de laser (Fig. 20) A linha de laser pode ser deslocada tanto para o lado esquerdo como direito da lâmina de acordo com as aplicações de corte. Refira-se à explicação em “Acção do raio laser” acerca do método de deslocação. NOTA: • Utilize revestimento de madeira contra a placa guia quando alinha a linha de corte com a linha de laser no lado da placa guia no corte composto (ângulo de bisel de 45 graus e ângulo de esquadria à direita de 45 graus). A) Quando obtém o tamanho correcto no lado esquerdo da peça de trabalho. • Desloque a linha de laser para a esquerda da lâmina. B) Quando obtém o tamanho correcto no lado direito da peça de trabalho. • Desloque a linha de laser para a direita da lâmina. Alinhe a linha de corte na sua peça de trabalho com a linha de laser.

Armazenamento da chave de tubo (Fig. 21) A chave de tubo é armazenada como indicado na figura. Quando utiliza a chave de tubo, tire-a do suporte da chave. Depois de utilizar a chave de tubo, volte a colocála no suporte da chave.

Instalar ou retirar a lâmina da serra PRECAUÇÃO: • Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou retirar a lâmina. • Utilize só a chave da Makita fornecida para instalar ou retirar a lâmina. Se assim não for pode resultar em aperto excessivo ou insuficiente do perno hexagonal. Pode causar danos. Prenda a pega na posição elevada empurrando o pino de bloqueio. (Fig. 22) Para retirar a lâmina, utilize a chave de tubo para soltar o perno hexagonal que prende a cobertura central rodando-o para a esquerda. Levante o resguardo da lâmina e a cobertura central. (Fig. 23) Pressione o bloqueio do veio para prender o eixo e utilize a chave de tubo para libertar o perno hexagonal para a direita. Em seguida retire o perno hexagonal, falange exterior e lâmina. (Fig. 24) Para instalar a lâmina, monte-a cuidadosamente no eixo certificando-se de que a direcção da seta na superfície da lâmina corresponde à direcção da seta na caixa da lâmina. Instale a falange exterior e o perno hexagonal e em seguida utilize a chave de tubo para apertar o perno hexagonal (para a mão esquerda) seguramente para a esquerda enquanto pressiona o bloqueio do veio. Volte a colocar o resguardo da lâmina e a cobertura central na sua posição original. Em seguida aperte o perno hexagonal para a direita para prender a cobertura central. Solte a pega da sua posição elevada empurrado o pino de bloqueio. Desça a pega para se certificar que o resguardo da lâmina funciona correctamente. Certifiquese de que o travão do veio soltou o eixo antes de fazer o corte. (Fig. 25 e 26)

Saco do pó (Fig. 27) A utilização do saco do pó torna as operações de corte mais limpas e a recolha de pó mais fácil. Para prender o saco do pó, coloque-o no bocal do pó. Quando o saco do pó se encontrar meio cheio, retire-o da ferramenta e tire o fecho. Esvazie o saco do pó, batendo-lhe ligeiramente para remover as partículas aderentes no interior que podem dificultar a recolha. NOTA: Se ligar um aspirador Makita à sua serra, pode obter uma limpeza mais eficaz.

Prender a peça de trabalho (Fig. 28)

PRECAUÇÃO: • Só agarre a peça de trabalho quando a projecção está na posição superior. Se assim não for pode resultar em aperto insuficiente da peça de trabalho. Pode causar com que a peça de trabalho caia, estragar a lâmina ou causar perca de controlo que pode resultar em DANOS PESSOAIS.

AVISO: • É extremamente importante que prenda sempre correcta e seguramente a peça de trabalho com o torno. Se assim não for a ferramenta pode estragr-se e/ou a peça de trabalho pode ficar destruída. TAMBÉM PODEM OCORRER DANOS PESSOAIS. Depois de uma operação de corte, NÃO levante a lâmina até que esteja completamente parada.

Suportes e conjunto de suporte (acessórios opcionais) (Fig. 31 e 32)

PRECAUÇÃO: • Quando corta peças de trabalho compridas, utilize suportes que sejam tão altos como o nível da superfície superior da base giratória. Não conte só com o torno vertical e/ou horizontal para prender a peça de trabalho. Material fino tem tendência a curvar. Suporte a peça de trabalho a todo o seu comprimento para evitar que a lâmina encrave e possível RECUO.

Os suportes e o conjunto do suporte podem ser instalados em qualquer dos lados como um meio conveniente de suportar peças de trabalho horizontalmente. Instaleas como indicado na figura. Em seguida aperte os parafusos firmemente para prender os suportes e o conjunto do suporte. Quando corta peças de trabalho compridas utilize o conjunto suporte-varão (acessório opcional). Consiste de dois conjuntos de suporte e dois varões 12.

Torno vertical (Fig. 29)

PRECAUÇÃO: • Suporte sempre peças de trabalho compridas nivelas com a superfície da base giratória para cortes precisos e para evitar perigosa perca de controlo.

O torno vertical pode ser instalado em duas posições, tanto à esquerda como à direita da placa guia ou do conjunto de suporte (acessório auxiliar). Introduza o varão do torno no orifício existente na placa guia ou no conjunto de suporte e aperte o parafuso para fixar o varão do torno. Posicione o braço do torno de acordo com a espessura e forma da peça de trabalho e prenda o braço do torno apertando o parafuso. Se o parafuso que prende o braço do torno contacta a placa guia, instale o parafuso no lado oposto do braço do torno. Certifique-se de que nenhuma parte da ferramenta contacta o torno quando baixa completamente a pega e puxa ou empurra os carretos até ao fim. Se algumas partes contactar o torno, volte a posicionar o torno. Pressione a peça de trabalho direita contra a placa guia e a base giratória. Posicione a peça de trabalho na posição de corte desejada. PRECAUÇÃO: • A peça de trabalho deve ser presa firmemente contra a base giratória e placa guia com o torno durante todas as operações.

Torno horizontal (acessório opcional) (Fig. 30) O torno horizontal pode ser instalado no lado esquerdo da base. Rodando o botão do torno para a esquerda, o parafuso fica solta e o eixo do torno pode ser movimentado rapidamente para fora e para dentro. Rodando o botão do torno para a direita, o parafuso mantém-se preso. Para agarrar a peça de trabalho, rode o botão do torno com cuidado até que a projecção atinja a sua posição superior e em seguida aperte-o seguramente. Se o botão do torno for forçado para dentro ou para fora enquanto está a ser rodado para a direita, a projecção pode parar num ângulo. Neste caso, volta a rodar o botão do torno para a esquerda até que o parafuso fique solte antes de o voltar a rodar cuidadosamente para a direita. A largura máxima da peça de trabalho que pode ser presa pelo torno horizontal é 120 mm.

OPERAÇÃO PRECAUÇÃO: • Antes da utilização, cerifique-se de que liberta a pega da sua posição inferior puxando o pino de bloqueio. • Certifique-se de que a lâmina não está em contacto com a peça de trabalho, etc. , antes de ligar o interruptor. • Não aplique pressão excessiva na pega enquanto corta. Força demasiada pode resultar em sobrecarga do motor e/ou diminuição de eficiência do corte. Empurre a pega para baixo só com a força necessária para um corte suave e sem diminuição significativa da velocidade da lâmina. • Pressione suavemente a pega para baixo para executar o corte. Se a pega for pressionada para baixo com força ou se aplicar força lateral, a lâmina vibrará e deixará marca (marca da serra) na peça de trabalho e o corte não será perfeito. • Quando executa corte corrediço empurre o carreto suavemente na direcção da placa guia sem parar. Se o movimento do carreto parar durante o corte, ficará uma marca na peça de trabalho e o corte não será perfeito. 1. Corte de pressão (corte de peças pequenas) (Fig. 33) Peças com até 50 mm de altura e 97 mm de largura podem ser cortadas da seguinte maneira. Empurre os carretos completamente na direcção da placa guia e aperte os parafusos de aperto que prendem as braçadeiras deslizantes para a direita para prender os carretos. Prenda a peça de trabalho com o torno. Puxe os carretos completamente para si. Ligue a ferramenta sem que a lâmina faça qualquer contacto e espere até que a lâmina atinja toda a velocidade antes de a descer. Em seguida desça a pega suavemente para a posição completamente descida para cortar a peça de trabalho. Quando o corte termina, desligue a ferramenta e ESPERE ATÉ QUE A LÂMINA PÁRE antes de a voltar a colocar na posição elevada.

PRECAUÇÃO: • Aperte firmemente os parafusos de aperto que prendem as braçadeiras deslizantes para a direita para que os carretos não se movam durante a operação. Aperto insuficiente pode causar recuo inesperado da lâmina. Pode resultar em DANOS PESSOAIS sérios. 2.

Corte corrediço (empurrão) (corte de peças largas) (Fig. 34) Solte os parafusos de aperto que prendem as braçadeiras deslizantes para a esquerda para que os carretos possam deslizar livremente. Prenda a peça de trabalho com o torno. Puxe os carretos completamente para si. Ligue a ferramenta sem que a lâmina faça qualquer contacto e espere até que atinja a velocidade máxima. Empurre a pega para baixo e EMPURRE OS CARRETOS NA DIRECÇÃO DA PLACA GUIA E NA PEÇA DE TRABALHO. Quando o corte estiver concluído desligue a ferramenta e ESPERE ATÉ QUE A LÂMINA ESTEJA COMPLETAMENTE PARADA antes de a fazer voltar à posição completamente elevada. PRECAUÇÃO: • Quando executa o corte corrediço, PRIMEIRO PUXE OS CARRETOS COMPLETAMENTE PARA SI e pressione a pega para a posição mais baixa e em seguida EMPURRE OS CARRETOS NA DIRECÇÃO DA PLACA GUIA. NUNCA INICIE O CORTE QUANDO OS CARRETOS NÃO ESTÃO COMPLETAMENTE PUXADOS PARA SI. Se executar o corte deslizante sem puxar completamente os carretos ou se executar o corte corrediço na sua direcção, a lâmina pode retornar inesperadamente podendo causar sérios DANOS PESSOAIS. • Nunca execute o corte corrediço com a pega bloqueada na posição inferior por ter pressionado o pino de bloqueio. • Nunca desaperte o parafuso de aperto que prende os carretos enquanto a lâmina está a rodar. Pode causar danos sérios. 3. Corte de esquadria Refira-se à descrição prévia “Regulação do ângulo de esquadria”. 4. Corte de bisel (Fig. 35) Solte a alavanca e incline a lâmina da serra para o ângulo de bisel regulado (Refira-se a “Regulação do ângulo de bisel” descrita anteriormente). Certifique-se de que volta a apertar a alavanca firmemente para prender seguramente o ângulo de bisel seleccionado. Prenda a peça de trabalho com um torno. Certifique-se de que o carreto está puxado completamente para trás para o operador. Ligue a ferramenta sem que a lâmina faça qualquer contacto e espere até que a lâmina atinja a velocidade máxima. Em seguida desça cuidadosamente a pega até à posição mais baixa enquanto aplica pressão em paralelo com a lâmina e EMPURRE O CARRETO NA DIRECÇÃO DA PLACA GUIA PARA CORTAR A PEÇA DE TRABALHO. Quando o corte estiver concluído, desligue a ferramenta e ESPERE ATÉ QUE A LÂMINA ESTEJA COMPLETAMENTE PARADA antes de a fazer voltar à posição totalmente elevada. PRECAUÇÃO: • Certifique-se sempre de que a lâmina se movimenta para baixo na direcção de bisel durante um corte de bisel. Mantenha as mãos afastadas do percursso da lâmina.

• Durante um corte de bisel pode ser criada uma condição em que a peça cortada cai encostada à lâmina. Se a lâmina for levantada enquanto ainda está a rodar, esta peça pode ser apanhada pela lâmina e estilhaçar o que pode ser perigoso. A lâmina SÓ deve ser levantada quando estiver completamente parada. • Quando pressiona a pega para baixo, aplique pressão paralelamente à lâmina. Se a pressão não for paralela à lâmina durante o corte, o ângulo da lâmina pode mudar e o corte não será preciso. 5. Corte composto Corte composto é o processo em que um ângulo de bisel é feito ao mesmo tempo em que um ângulo de esquadria é cortado na peça de trabalho. O corte composto pode ser executado no ângulo indicado na tabela. Ângulo de esquadria

Esquerdo e Direito 45°

Quando executa corte composto refira-se às explicações de “Corte de pressão”, “Corte corrediço”; “Corte de esquadria” e “Corte de bisel”. 6. Corte de extrusões de aluminio (Fig. 36) Quando prende extrusões de aluminio, utilize calços ou bocados de madeira como indicado na figura para evitar deformação do aluminio. Utilize um lubrificante de corte quando corta a extrusão de aluminio para evitar acumulação do material do aluminio na lâmina. PRECAUÇÃO: • Nunca tente cortar extrusões de aluminio espessas ou redondas. Extrusões de aluminio espessas podem soltar-se durante a operação e extrusões de aluminio redondas não podem ser seguras firmemente com esta ferramenta. 7. Revestimento de madeira (Fig. 37) A utilização de um revestimento de madeira assegura que as peças de trabalho não estilhacem. Prenda um revestimento de madeira à placa guia utilizando os orifícios na placa guia. Veja a figura relativamente às dimensões sugeridas de um revestimento de madeira. PRECAUÇÃO: • Utilize madeira com espessura uniforme para o revestimento de madeira. • Utilize parafusos para prender o revestimento de madeira à placa guia. Os parafusos devem ser instalados de modo a que as cabeças dos parafusos estejam abaixo da superfície do revestimento de madeira. • Quando o revestimento de madeira está colocado, não rode a base giratória com a pega descida. A lâmina e/ ou o revestimento de madeira ficarão estragados.

Corte do mesmo comprimento repetidamente (Fig. 38) Quando corta várias peças de material com o mesmo comprimento, de 220 mm a 385 mm a utilização da placa de apoio (acessório opcional) facilitará uma operação mais eficiente. Instale a placa de apoio no suporte (acessório opcional) como indicado na figura. Alinhe a linha de corte na sua peça de trabalho com o lado esquerdo ou direito da ranhura na placa de corte e enquanto placa de apoio não estiver em utilização, solte o parafuso e rode a placa de aoio para não interferir. NOTA: • A utilização do conjunto suporte-varão (acessório opcional) permite cortes repetidos com o mesmo comprimento até 2.200 mm. 9. Corte de ranhura (Fig. 39) Pode fazer um corte tipo dado procedendo como se segue: Regule a posição inferior da lâmina utilizando os parafusos de regulação e o braço de bloqueio para limitar a profundidade de corte da lâmina. Refira-se à secção “Placa de retenção” descrita anteriormente. Depois de regular a posição de limite inferior da lâmina, corte ranhuras paralelas ao longo da largura da peça de trabalho utilizando um corte deslizante (empurrão) como indicado na figura. Em seguida retire o material da peça de trabalho entre as ranhuras com um cinzel. Não tente executar este tipo de corte utilizando lâminas largas (espessas) ou com uma lâmina dado. Pode perder o controlo resultando em danos sérios. PRECAUÇÃO: • Certifique-se que volta a colocar o braço de bloqueio na posição original quando executa cortes que não sejam de ranhuras.

Transporte da ferramenta (Fig. 40 e 41) Certifique-se de que a ferramenta está desligada da corrente. Prenda a lâmina no ângulo de bisel de 0° e rode a base completamente para o ângulo de esquadria à direita. Prenda as braçadeiras deslizantes depois de puxar os carretos completamente para si. Desça a pega completamente e prenda-a na posição inferior empurrando o pino de bloqueio. Transporte a ferramenta agarrando nos dois lados da base da ferramenta como indicado na fugura. Se retirar os suportes, saco do pó, etc., pode transportar mais facilmente a ferramenta.

MANUTENÇÃO PRECAUÇÃO: • Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de tentar executar quanquer inspecção ou manutenção. AVISO: • Certifique-se sempre de que a lâmina está afiada e limpa para um rendimento melhor e mais seguro.

Regulação do ângulo do corte Esta ferramenta foi cuidadosamente regulada e alinhada na fábrica, mas manuseamento pouco cuidado pode afectar o alinhamento. Se a sua ferramenta não estiver alinhada correctamente proceda como se segue: 1. Ângulo de esquadria Empurre o carreto na direcção da placa guia e aperte os dois parafusos de aperto para prender o carreto. Solte o punho que prende a base giratória. Rode a base giratória de modo a que o ponteiro aponte para 0° na escala de esquadria. Em seguida rode a base giratória ligeiramente para a direita e esquerda para colocar a base giratória na ranhura de 0° de esquadria. (Deixe-a como está se o ponteiro não apontar para 0°.) Liberte os pernos hexagonais que prendem a placa guia urilizando a chave hexagonal. (Fig. 42) Desça a pega complatamente e prenda-a na posição inferior empurrando o pino de bloqueio. Ajuste o lado da lâmina com a face da placa guia, utilizando um triângulo, esquadro, etc. Em seguida aperte firmemente os pernos hexagonais na placa guia em ordem a partir do lado direito. (Fig. 43) Certifique-se de que o ponteiro aponta para 0° na escala de esquadria. Se o ponteiro não apontar para 0°, liberte o parafuso que prende o ponteiro e regule o ponteiro de modo a que aponte para 0°. (Fig. 44) 2. 1.

PRECAUÇÃO: • Prenda sempre todas as partes móveis antes de transportar a ferramenta. • O pino de bloqueio é só para fins de transporte e armazenamento e não para qualquer operação de corte.

Ângulo de bisel Ângulo de bisel de 0° Empurre o carreto na direcção da placa guia e aperte os dois parafusos de aperto para prender o carreto. Desça a pega completamente e prenda-a na posição inferior empurrando o pino de bloqueio. Liberte a alavanca na parte traseira da ferramenta. Rode o perno de ajuste do ângulo de bisel de 0° (perno mais baixo) no lado direito do braço duas ou três voltas para a esquerda para inclinar a lâmina para a direita. (Fig. 45) Ajuste o lado da lâmina com a superfície superior da base giratória utilizando um triângulo, esquadro, etc., rodando o perno de ajuste do ângulo de bisel de 0° para a direita. Em seguida aperte a alavanca firmemente. (Fig. 46) Certifique-se de que o ponteiro no braço aponta para 0° na escala de bisel no suporte do braço. Se não apontar para 0°, solte o parafuso que prende o ponteiro e regule-o de modo a que aponte para 0°. (Fig. 47) Ângulo de bisel de 45° Regule o ângulo de bisel de 45° só depois de regular o ângulo de bisel de 0º. Para regular o ângulo de bisel de 45°, solte a alavanca e incline a lâmina completamente para a esquerda. Certifique-se de que o ponteiro no braço aponta para 45° na escala de bisel. Se o ponteiro não apontar para 45°, rode o perno de regulação do ângulo de bisel de 45° (perno superior) no lado direito do braço até que o ponteiro aponte para 45°. (Fig. 48)

Regulação da posição da linha de laser (Fig. 49 e 50)

Para os modelos LS0714FL, LS0714L

AVISO: • Se a ferramenta estiver ligada à corrente quando regula a posição da linha de laser, tenha cuidado especial com a acção do interruptor. Carregar no gatilho acidentalmente pode causar um início acidental da ferramenta e danos pessoais.

A posição da linha de laser pode ser mudada de acordo com a gama deslocável do parafuso de regulação pois o laser é mudado rodando dois parafusos com a chave hexagonal. (A gama deslocável da linha de laser foi regulada na fábrica a 1 mm da superfície lateral da lâmina.) Para mudar a gama deslocável da linha de laser para mais afastada da superfície da lâmina, rode os dois parafusos para a esquerda depois de soltar o parafuso de regulação. Rode estes dois parafusos para a direita para mudar para mais próximo da lâmina depois de soltar o parafuso de regulação. Refira-se à secção “Acção da raio laser” e regule o parafuso de regulação de modo a que a linha de corte na sua peça de trabalho esteja alinhada com a linha de laser.

PRECAUÇÃO: • Nunca olhe para o raio laser. Se olhar directamente para o raio laser pode ferir os seus olhos. • Nunca dê pancadas ou safanões na ferramenta. Uma pancada ou safanão pode causar uma posição incorrecta de linha de laser, estragar a parte de emissão do raio laser ou diminuir a vida útil da ferramenta. Quando regula, a linha de laser aparece na parte esquerda da lâmina da serra

Ligue a ferramenta à corrente e ligue o interruptor de laser. Regule a posição da linha de laser como se segue.

NOTA: • Verifique regularmente a precisão da linha de laser. • No caso de qualquer incorrecção na linha de laser mande reparar a ferramenta num centro de assistência autorizado da Makita.

Substituição da lâmpada fluorescente (Fig. 51) Para os modelos LS0714F, LS0714FL 3

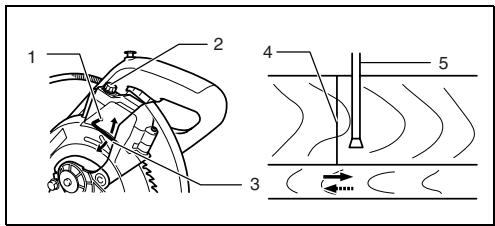

Aparafuse para mudar a deslocação do parafuso de regulação Parafuso de regulação Chave hexagonal Linha de laser Lâmina da serra

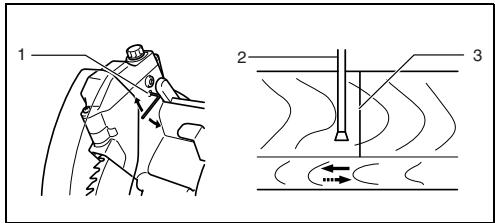

Quando regula, a linha de laser aparece na parte direita da lâmina da serra

PRECAUÇÃO: • Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de substituir a lâmpada fluorescente. • Não aplique força, impacto ou risque a lâmpada fluorescente pois pode partir o vidro da lâmpada fluorescente causando ferimentos a si ou alguém perto. • Espere um pouco depois da utilização da lâmpada antes de a substituir. Pode queimar-se. Retire os parafusos que prendem a Caixa da Lâmpada para a luz. Retire a Caixa da Lâmpada empurrando ligeiramente a sua posição superior como indicado na figura. Retire a lâmpada fluorescente e substitua-a por uma nova lâmpada da Makita.

Limpeza das lentes para a luz laser (Fig. 52 e 53)

Aparafuse para mudar a deslocação do parafuso de regulação Lâmina da serra Linha de laser

Para as duas regulações, proceda como se segue. 1. Certifique-se de que a ferramenta está desligada da corrente. 2. Desenhe a linha de corte na peça de trabalho e coloque-a na mesa giratória. Nesta altura, prenda a peça de trabalho com um torno ou um instrumento semelhante. 3. Desça a lâmina descendo a pega e verifique a localização da linha de corte e da lâmina da serra. (Decida a posição a cortar na linha de corte.) 4. Depois de decidir a posição de corte, volte a colocar a pega na posição original. Prenda a peça de trabalho com o torno vertical sem mudar a peça de trabalho de posição pré-verificada.

Para os modelos LS0714FL, LS0714L Se as lentes para a luz laser ficarem sujas ou poeira aderir de modo a que a linha de laser deixe de ser visivel, desligue a serra da corrente e retire e limpe as lentes da luz laser cuidadosamente com um pano húmido, macio. Não utilize solventes ou outros produtos de limpeza à base de petróleo. Para retirar as lentes para a luz laser, retire a lâmina da serra antes de retirar as lentes de acordo com as instruções na secção “Instalar ou retirar a lâmina da serra”. Solte mas não retire o parafuso que prende as lentes utilizando uma chave de parafusos. Tire as lentes como indicado na figura. NOTA: • Se as lentes não sairem, solte mais o parafuso e tire as lentes para fora sem retirar o parafuso.

Substituição das escovas de carvão (Fig. 54 e 55) Desmonte e verifique as escovas de carvão regularmente. Substitua-as quando estas apresentarem um desgaste até à marca limite. Mantenha as escovas de carvão limpas e soltas, podendo deslizar nos suportes. Ambas as escovas de carvão devem ser substituídas em simultâneo. Utilize exclusivamente escovas de carvão idênticas. Recorra a uma chave de fendas para retirar as tampas dos suportes de escovas. Retire as escovas de carvão gastas, introduza as novas e fixe as tampas dos suportes.

Depois da utilização • Depois da utilização, limpe as aparas e o pó que aderiu à ferramenta com um pano ou material semelhante. Mantenha o resguardo de segurança do disco limpo conforme instruções constantes da anterior secção com o título “Resguardo de segurança do disco de corte”. Lubrifique os componentes deslizantes com óleo de máquina para evitar a ferrugem. • Quando guardar a ferramenta, puxe o carro completamente para si de modo a que o braço telescópico fique completamente introduzido na base giratória. Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levadas a cabo pelos centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

ACESSÓRIOS PRECAUÇÃO: • Estes acessórios ou extensões são recomendados para utilização com a sua ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios ou extensões pode representar um risco de lesões para pessoas. Utilize apenas um acessório ou extensão para o fim a que se destina. Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita. • • • • • • • • • • • • •

Lãminas de serra com pontas de carboneto Conjunto do torno (torno horizonyal) Torno vertical Chave hexagonal 10 Apoio do suporte Conjunto do suporte Conjunto do Suporte-varão Placa de apoio Saco do pó Régua triangular Botão de segurança (2 peças) Lâmpada fluorescente Chave hexagonal

Declaramos sob inteira responsabilidade que este produto obedece às seguintes normas de documentos normalizados, EN61029, EN55014, EN61000 de acordo com as directivas 89/336/CEE e 98/37/CE do Conselho.

FRANÇAISE Os níveis normais de ruído A são nível de pressão de som: 92 dB (A) nível do sum: 105 dB (A) – Utilize protectores para os ouvidos – O valor médio da aceleração é inferior a 2,5 m/s2.
