MANUAL DE USUARIO LS0714 MAKITA

Sierra mixta deslizable

Manual de instrucciones

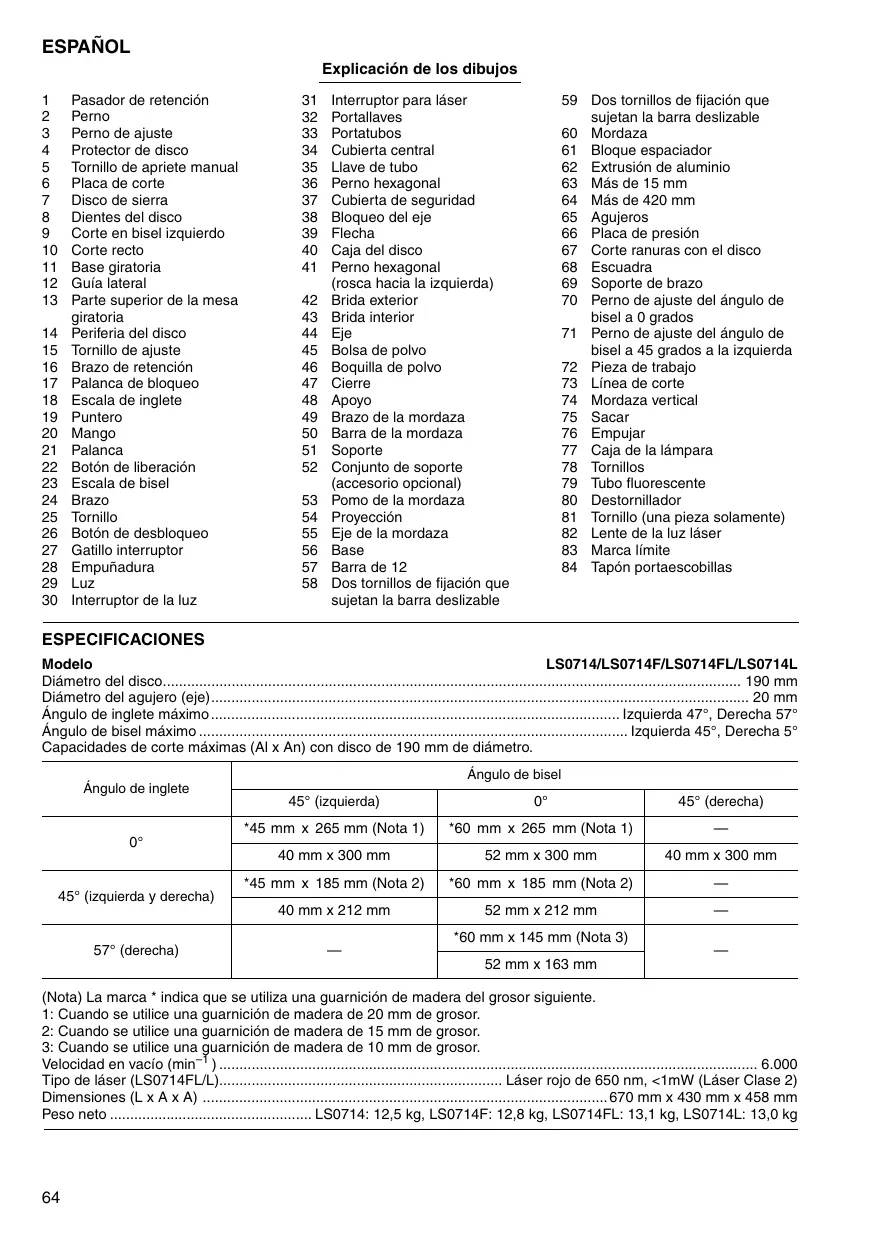

P ESPAÑOL Explicación de los dibujos

1 2 3 4 5 6 7 8 9 10 11 12 13

Pasador de retención

Perno Perno de ajuste Protector de disco Tornillo de apriete manual Placa de corte Disco de sierra Dientes del disco Corte en bisel izquierdo Corte recto Base giratoria Guía lateral Parte superior de la mesa giratoria Periferia del disco Tornillo de ajuste Brazo de retención Palanca de bloqueo Escala de inglete Puntero Mango Palanca Botón de liberación Escala de bisel Brazo Tornillo Botón de desbloqueo Gatillo interruptor Empuñadura Luz Interruptor de la luz

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

Interruptor para láser

Portallaves Portatubos Cubierta central Llave de tubo Perno hexagonal Cubierta de seguridad Bloqueo del eje Flecha Caja del disco Perno hexagonal (rosca hacia la izquierda) Brida exterior Brida interior Eje Bolsa de polvo Boquilla de polvo Cierre Apoyo Brazo de la mordaza Barra de la mordaza Soporte Conjunto de soporte (accesorio opcional) Pomo de la mordaza Proyección Eje de la mordaza Base Barra de 12 Dos tornillos de fijación que sujetan la barra deslizable

59 Dos tornillos de fijación que sujetan la barra deslizable

60 Mordaza 61 Bloque espaciador 62 Extrusión de aluminio 63 Más de 15 mm 64 Más de 420 mm 65 Agujeros 66 Placa de presión 67 Corte ranuras con el disco 68 Escuadra 69 Soporte de brazo 70 Perno de ajuste del ángulo de bisel a 0 grados 71 Perno de ajuste del ángulo de bisel a 45 grados a la izquierda 72 Pieza de trabajo 73 Línea de corte 74 Mordaza vertical 75 Sacar 76 Empujar 77 Caja de la lámpara 78 Tornillos 79 Tubo fluorescente 80 Destornillador 81 Tornillo (una pieza solamente) 82 Lente de la luz láser 83 Marca límite 84 Tapón portaescobillas

ESPECIFICACIONES Modelo

LS0714/LS0714F/LS0714FL/LS0714L Diámetro del disco 190 mm Diámetro del agujero (eje) 20 mm Ángulo de inglete máximo Izquierda 47°, Derecha 57° Ángulo de bisel máximo Izquierda 45°, Derecha 5° Capacidades de corte máximas (Al x An) con disco de 190 mm de diámetro. Ángulo de bisel Ángulo de inglete

45° (izquierda y derecha)

*60 mm x 145 mm (Nota 3) 57° (derecha)

(Nota) La marca * indica que se utiliza una guarnición de madera del grosor siguiente.

1: Cuando se utilice una guarnición de madera de 20 mm de grosor. 2: Cuando se utilice una guarnición de madera de 15 mm de grosor. 3: Cuando se utilice una guarnición de madera de 10 mm de grosor. Velocidad en vacío (min–1 ) 6.000 Tipo de láser (LS0714FL/L) Láser rojo de 650 nm, <1mW (Láser Clase 2) Dimensiones (L x A x A) 670 mm x 430 mm x 458 mm Peso neto LS0714: 12,5 kg, LS0714F: 12,8 kg, LS0714FL: 13,1 kg, LS0714L: 13,0 kg

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de país a país. Uso previsto La herramienta ha sido prevista para hacer cortes precisos rectos y de inglete en madera. Con discos de sierra apropiados, también se puede serrar aluminio. Alimentación La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra. Sugerencias de seguridad Para su propia seguridad, consulte las instrucciones de seguridad incluidas.

NORMAS DE SEGURIDAD ADICIONALES PARA LA HERRMIENTA

Utilice protección para los ojos.

Mantenga las manos apartadas del recorrido del disco de sierra. Evite el contacto con cualquier disco cuando esté girando por inercia. Incluso entonces puede causar heridas graves. 3. No utilice la sierra sin las guardas puestas. Compruebe que la guarda del disco se cierra debidamente antes de cada uso. No utilice la sierra si la guarda del disco no se mueve libremente y se cierra instantáneamente. No sujete ni ate nunca la guarda del disco en la posición abierta. 4. No realice ninguna operación sin sujetar la pieza de trabajo. La pieza de trabajo deberá estar sujetada firmemente contra la base giratoria y la guía lateral con la mordaza durante todas las operaciones. No utilice nunca su mano para sujetar la pieza de trabajo. 5. No se acerque nunca alrededor del disco de sierra. 6. Apague la herramienta y espere hasta que el disco de sierra se haya parado antes de mover la pieza de trabajo o de cambiar los ajustes. 7. Desenchufe la herramienta antes de cambiar el disco o hacerle el mantenimiento. 8. Sujete siempre todas las partes móviles antes de transportar la herramienta. 9. El pasador de tope que bloquea el cabezal de corte en posición bajada es solamente para transportar y almacenar la herramienta y no para ninguna operación de corte. 10. No utilice la herramienta donde haya líquidos o gases inflamables. 11. Inspeccione cuidadosamente el disco antes de la operación para ver si tiene grietas o está dañado. Sustituya inmediatamente el disco si está agrietado o dañado. 12. Utilice solamente las bridas especificadas para esta herramienta.

13. Tenga cuidado de no dañar el eje, las bridas (en especial la superficie de instalación) o el perno. Si estas piezas resultan dañadas se podrá romper el disco.

14. Asegúrese de que la base giratoria esté debidamente sujeta de forma que no se mueva durante la operación. 15. Por su propia seguridad, antes de iniciar la operación quite las virutas, pequeños trozos de material, etc. de la superficie superior de la mesa. 16. Evite cortar clavos. Antes de iniciar la operación, inspeccione y extraiga todos los clavos que haya en la pieza de trabajo. 17. Antes de activar el interruptor, asegúrese de que el bloqueo del eje esté quitado. 18. Asegúrese de que el disco no toque la base giratoria cuando esté en la posición más baja. 19. Sujete la empuñadura firmemente. Tenga presente que la sierra se mueve un poco hacia arriba y hacia abajo durante el inicio y la parada. 20. Asegúrese de que el disco no esté tocando la pieza de trabajo antes de activar el interruptor. 21. Antes de utilizar la herramienta para cortar la pieza de trabajo definitiva, déjela funcionar durante un rato. Observe para ver si se producen vibraciones o bamboleos que puedan indicar que el disco está mal instalado o mal equilibrado. 22. Espere a que el disco alcance plena velocidad antes de cortar. 23. Detenga la operación inmediatamente si nota algo anormal. 24. No intente bloquear el gatillo en la posición activada. 25. Esté alerta en todo momento, especialmente durante las operaciones repetitivas y monótonas. No se deje llevar por el falso sentido de seguridad. Los discos de sierra nunca perdonan un descuido. 26. Emplee siempre los accesorios recomendados en este manual. El empleo de accesorios incorrectos tales como muelas abrasivas puede ocasionar heridas. 27. No utilice la sierra para cortar otra cosa que no sea aluminio, madera o materiales similares. 28. Conecte las sierras ingletadoras a un dispositivo de recogida de polvo cuando sierre. 29. Seleccione los discos de sierra según el material a cortar. 30. Tenga cuidado cuando abra ranuras. 31. Reemplace la placa de corte cuando se gaste. 32. No utilice discos de sierra fabricados con acero rápido. 33. El polvo de las operaciones de corte algunas veces contiene productos químicos que se sabe ocasionan cáncer, defectos de nacimiento u otros peligros relacionados con la reproducción. Algunos ejemplos de estos productos químicos son: • plomo de materiales pintados con pinturas que contengan plomo. • arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como esas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.

Para reducir el ruido emitido, asegúrese siempre de que el disco esté afilado y limpio. El operario deberá estar debidamente preparado para utilizar, ajustar y manejar la herramienta. Utilice discos de sierra correctamente afilados. Observe la velocidad máxima marcada en el disco de sierra. Absténgase de retirar cualquier recorte u otras partes de la pieza de trabajo del área de corte mientras la herramienta esté en marcha y la cabeza de la sierra no esté en posición de descanso.

Si el protector de disco transparente se ensucia, o si se adhiere a él serrín de tal forma que no pueda verse fácilmente el disco, desenchufe la herramienta y limpie el protector cuidadosamente con un paño húmedo. No utilice disolventes ni productos de limpieza a base de petróleo para limpiar el protector de plástico.

Si el protector de disco está especialmente sucio y no se puede ver bien a través de él, afloje el perno hexagonal que sujeta la cubierta central utilizando la llave de tubo suministrada. Afloje el perno hexagonal girándolo hacia la izquierda y suba el protector de disco y la cubierta central. Con el protector de disco en esta posición, la limpieza se puede hacer de forma más completa y eficiente. Cuando haya completado la limpieza, invierta el procedimiento de arriba y apriete el perno. No quite el resorte que sujeta el protector de disco. Si el protector de disco se descolora con el paso del tiempo o por la exposición a los rayos ultravioleta, póngase en contacto con el Centro de servicio Makita para adquirir un protector nuevo. NO ANULE NI QUITE EL PROTECTOR.

GUARDE ESTAS INSTRUCCIONES.

Posicionamiento de las placas de corte (Fig. 6 y

INSTALACIÓN Esta herramienta se provee con placas de corte en la base giratoria para minimizar el desgarro en el lado de salida de un corte. Las placas de corte se ajustan en fábrica para que el disco de sierra no las toque. Antes de usar la herramienta, ajuste las placas de corte de la forma siguiente:

En primer lugar, desenchufe la herramienta. Afloje todos los tornillos (2 en cada lado derecho e izquierdo) que sujetan las placas de corte. Apriételos otra vez pero solamente hasta el punto en el que las placas de corte puedan seguir moviéndose fácilmente con la mano. Baje la empuñadura completamente y empuje hacia dentro el pasador de retención para bloquear la empuñadura en la posición bajada. Afloje los dos tornillos de fijación que sujetan las barras deslizables. Tire del carro hacia usted completamente. Ajuste las placas de corte de forma que justamente hagan contacto con los laterales de los dientes del disco. Apriete los tornillos delanteros (no los apriete mucho). Empuje el carro hacia la guía lateral completamente y ajuste las placas de corte de forma que justamente hagan contacto con los laterales de los dientes del disco. Apriete los tornillos traseros (no los apriete mucho). Después de ajustar las placas de corte, libere el pasador de retención y suba la empuñadura. Después apriete todos los tornillos firmemente.

Montaje en un banco de trabajo

Cuando la herramienta sale de fábrica, la empuñadura está bloqueada en la posición bajada con el pasador de retención. Suelte el pasador de retención bajando ligeramente la empuñadura y tirando del pasador de retención. (Fig. 1) Esta herramienta se deberá fijar con dos pernos a una superficie nivelada y estable utilizando los agujeros para pernos provistos en la base de la herramienta. Esto ayudará a evitar que se vuelque y pueda ocasionar heridas. (Fig. 2) Gire el perno de ajuste hacia la derecha o hacia la izquierda de forma que toque la superficie del suelo para mantener estable la herramienta. (Fig. 3)

DESCRIPCIÓN DEL FUNCIONAMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustar o comprobar cualquier función de la herramienta.

Protector de disco (Fig. 4 y 5)

Al bajar la empuñadura, el protector de disco se sube automáticamente. El protector de disco se acciona por resorte por lo que retornará a su posición original cuando se complete el corte y se suba la empuñadura. NO ANULE NI QUITE NUNCA EL PROTECTOR DE DISCO NI EL RESORTE QUE HAY EN EL PROTECTOR. Por su propia seguridad personal, mantenga el protector de disco siempre en buena condición. Cualquier operación irregular del protector de disco deberá ser corregida inmediatamente. Compruebe para asegurarse de que el protector de disco retorna accionado por resorte. NO UTILICE NUNCA LA HERRAMIENTA SI EL PROTECTOR DE DISCO O EL RESORTE ESTÁ DAÑADO, DEFECTUOSO O SE HA QUITADO. HACER ESTO ES MUY PELIGROSO Y PUEDE OCASIONAR HERIDAS PERSONALES GRAVES.

• Antes y después de cambiar el ángulo de bisel, ajuste siempre las placas de corte como se describe arriba.

Para mantener la máxima capacidad de corte

(Fig. 8 y 9) Esta herramienta se ajusta en fábrica para lograr su capacidad de corte máxima con un disco de sierra de 190 mm. Cuando instale un disco nuevo, compruebe siempre la posición límite inferior del disco, y si es necesario, ajústela de la forma siguiente: En primer lugar, desenchufe la herramienta. Empuje el carro a tope hacia la guía lateral y baje la empuñadura completamente. Gire el perno de ajuste utilizando la llave de tubo hasta que la periferia del disco esté ligeramente por debajo de la parte superior de la base giratoria en el punto donde la cara delantera de la guía lateral se encuentra con la parte superior de la base giratoria. Con la herramienta desenchufada, gire el disco con la mano a la vez que sujeta la empuñadura bajada completamente para asegurarse de que el disco no hace contacto con ninguna parte de la base inferior. Reajuste ligeramente, si es necesario. PRECAUCIÓN: • Después de instalar un disco nuevo, asegúrese siempre de que el disco no haga contacto con ninguna parte de la base inferior cuando la empuñadura está bajada completamente. Haga esto siempre con la herramienta desenchufada.

Brazo de retención (Fig. 10)

La posición inferior máxima del disco puede ajustarse fácilmente con el brazo de retención. Para ajustarla, mueva el brazo de retención en el sentido de la flecha como se muestra en la figura. Ajuste el tornillo de ajuste de forma que el disco se pare en la posición deseada cuando baje completamente la empuñadura.

Ajuste del ángulo de inglete (Fig. 11)

Afloje el mango girándolo hacia la izquierda. Gire la base giratoria a la vez que presiona hacia abajo la palanca de bloqueo. Cuando haya movido el mango a la posición donde el puntero apunta al ángulo deseado en la escala de inglete, apriete firmemente el mango hacia la derecha. PRECAUCIÓN: • Cuando vaya a girar la base giratoria, asegúrese de subir la empuñadura completamente. • Después de cambiar el ángulo de inglete, sujete siempre la base giratoria apretando el mango completamente.

Ajuste del ángulo de bisel (Fig. 12 y 13)

Para ajustar el ángulo de bisel, afloje la palanca de la parte trasera de la herramienta moviéndola hacia la izquierda. Empuje la empuñadura hacia la izquierda para inclinar el disco hasta que el puntero apunte al ángulo deseado en la escala de bisel. Después apriete la palanca hacia la derecha para sujetar el brazo. Para inclinar el disco hacia la derecha, presione el botón de liberación de la parte trasera de la herramienta a la vez que inclina el disco ligeramente hacia la izquierda después de aflojar la palanca. Con el botón de liberación presionado, incline el disco hacia la derecha.

• Cuando quiera cambiar el ángulo de bisel, asegúrese de posicionar las placas de corte debidamente como se explica en la sección “Posicionamiento de las placas de corte”.

Ajuste de la posición de la palanca (Fig. 14)

La palanca puede recolocarse a cada 30° de ángulo cuando no está completamente apretada. Afloje y quite el tornillo que sujeta la palanca en la parte trasera de la herramienta. Quite la palanca e instálela otra vez de forma que esté ligeramente por encima del nivel. Sujete la palanca con el tornillo firmemente.

Accionamiento del interruptor

PRECAUCIÓN: • Antes de enchufar la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta. • Cuando no esté utilizando la herramienta, quite el botón de desbloqueo y guárdelo en un lugar seguro. Esto evitará que alguien la use sin autorización. • No apriete el gatillo interruptor con fuerza sin presionar el botón de desbloqueo. Esto podrá ocasionar la rotura del interruptor. Para países europeos (Fig. 15) Para evitar que el gatillo pueda accionarse accidentalmente, se ha provisto un botón de desbloqueo. Para poner en marcha la herramienta, empuje la palanca hacia la izquierda, presione hacia dentro el botón de desbloqueo y apriete el gatillo interruptor. Suelte el gatillo interruptor para parar. Para todos los países excepto los países europeos (Fig. 16) Para evitar que el gatillo pueda accionarse accidentalmente, se ha provisto un botón de desbloqueo. Para poner en marcha la herramienta, presione hacia dentro el botón de desbloqueo y apriete el gatillo interruptor. Suelte el gatillo interruptor para parar. ADVERTENCIA: • No utilice NUNCA la herramienta si el gatillo interruptor no funciona perfectamente. Cualquier herramienta con un interruptor que no funciona es MUY PELIGROSA y deberá ser reparada antes de seguir utilizándola. • Por su propia seguridad, esta herramienta está equipada con un botón de desbloqueo para evitar que la herramienta se ponga en marcha sin querer. No utilice NUNCA la herramienta si se pone en marcha cuando usted simplemente aprieta el gatillo interruptor sin presionar el botón de desbloqueo. Lleve la herramienta a un Centro de servicio Makita para que le hagan las reparaciones apropiadas ANTES de seguir utilizándola. • No sujete NUNCA con cinta ni anule la finalidad y la función para la que se ha provisto el botón de desbloqueo.

• Cuando vaya a inclinar el disco de sierra, asegúrese de subir la empuñadura completamente. • Después de cambiar el ángulo de bisel, sujete siempre el brazo apretando la palanca hacia la derecha.

Iluminación de las lámparas (Fig. 17)

Alineación de la línea láser (Fig. 20)

Para los modelos LS0714F, LS0714FL La línea láser se puede cambiar al lado derecho o izquierdo del disco de acuerdo con las aplicaciones de corte. Consulte la explicación titulada “Accionamiento del rayo láser” referente a su método de cambio.

• Esta no es una luz a prueba de lluvia. No lave la luz con agua ni la utilice bajo la lluvia o en un área mojada. Dicha acción podrá ocasionar una descarga eléctrica y humo. • No toque la lente de la luz, porque estará muy caliente mientras esté encendida o poco después de haberla apagado. Esto podría ocasionarle una quemadura. • No exponga la luz a golpes, porque podrá ocasionar daños a la misma o acortar su vida de servicio. • No mantenga la trayectoria del foco de la luz dirigida a sus ojos. Ello podrá ocasionare dolor de ojos. • No cubra la luz con un trapo, cartón, cartulina u objetos similares mientras esté encendida, porque podrá ocasionar un incendio o ignición. Pulse la posición superior del interruptor para encender la luz y la posición inferior para apagarla. Mueva la luz para cambiar el área de iluminación. NOTA: • Utilice un paño seco para quitar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, porque podrá disminuir la iluminación.

Accionamiento del rayo láser (Fig. 18 y 19)

Para los modelos LS0714FL, LS0714L PRECAUCIÓN: • No mire nunca directamente al rayo láser. El rayo láser directo puede dañar sus ojos. Para encender el rayo láser, presione la posición superior (I) del interruptor. Presione la posición inferior (O) para apagar. La línea láser puede moverse tanto hacia el lado izquierdo como el derecho del disco ajustando el tornillo de ajuste de la forma siguiente. 1. Afloje el tornillo de ajuste girándolo hacia izquierda. 2. Con el tornillo de ajuste aflojado, deslice el tornillo de ajuste hacia la derecha o hacia la izquierda a tope. 3. Apriete el tornillo de ajuste firmemente en la posición donde deje de deslizarse. La línea láser se ajusta en fábrica de forma que está posicionada en 1 mm desde la superficie lateral del disco (posición de corte). NOTA: • Cuando la línea láser sea débil y casi o totalmente invisible debido a la luz solar directa en exteriores o en interiores cerca de una ventana donde se trabaja, reubique el área de trabajo a un lugar no expuesto a la luz solar directa.

• Cuando quiera alinear la línea de corte con la línea láser en el lado de la guía lateral en corte compuesto (ángulo de bisel de 45 grados y ángulo de inglete derecho de 45 grados), utilice una guarnición de madera contra la guía lateral. A) Cuando obtenga el tamaño correcto en el lado izquierdo de la pieza de trabajo • Cambie la línea láser al lado izquierdo del disco. B) Cuando obtenga el tamaño correcto en el lado derecho de la pieza de trabajo • Cambie la línea láser al lado derecho del disco. Alinee la línea de corte de su pieza de trabajo con la línea láser.

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en ella.

Para guardar la lleve de tubo (Fig. 21)

La llave de tubo se almacena como se muestra en la figura. Cuando quiera utilizar la llave de tubo, extráigala del portallaves. Después de utilizar la llave de tubo, póngala otra vez en el portallaves. Instalación o desmontaje del disco PRECAUCIÓN: • Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de instalar o desmontar el disco. • Utilice solamente la llave de tubo Makita provista para instalar o desmontar el disco. De lo contrario, podrá producirse apretamiento excesivo o insuficiente del perno hexagonal. Esto podría ocasionarle heridas. Bloquee la empuñadura en la posición levantada empujando hacia dentro el pasador de retención. (Fig. 22) Para desmontar el disco, utilice la llave de tubo para aflojar el perno hexagonal que sujeta la cubierta central girándolo hacia la izquierda. Suba el protector de disco y la cubierta central. (Fig. 23) Presione el bloqueo del eje para bloquear el eje y utilice la llave de tubo para aflojar el perno hexagonal hacia la derecha. Después quite el perno hexagonal, brida exterior y disco. (Fig. 24) Para instalar el disco, móntelo con cuidado en el eje, asegurándose de que la dirección de la flecha en la superficie del disco coincida con la dirección de la flecha en la caja del disco. Instale la brida exterior y perno hexagonal, y después utilizando la llave de tubo apriete el perno hexagonal (rosca hacia la izquierda) firmemente hacia la izquierda a la vez que presiona el bloqueo del eje.

Devuelva el protector de disco y la cubierta central a sus posiciones originales. Después apriete el perno hexagonal hacia la derecha para sujetar la cubierta central.

Libere la empuñadura de la posición levantada tirando del pasador de retención. Baje la empuñadura para asegurarse de que el protector de disco se mueve debidamente. Asegúrese de que el bloqueo del eje ha liberado el eje antes de hacer el corte. (Fig. 25 y 26)

Bolsa de polvo (Fig. 27)

La utilización de la bolsa de polvo permite realizar operaciones de corte limpias y recoger fácilmente el polvo. Para colocar la bolsa de polvo, encájela en la boquilla de polvo. Cuando la bolsa de polvo esté medio llena, quítela de la herramienta y extraiga el cierre. Vacíe la bolsa de polvo golpeándola ligeramente con objeto de extraer las partículas adheridas en el interior para que no impidan la posterior recogida de polvo. NOTA: Si conecta un aspirador Makita a su sierra, podrá realizar operaciones más eficaces y limpias.

Sujeción de la pieza de trabajo (Fig. 28)

ADVERTENCIA: • Es súmamente importante que sujete siempre la pieza de trabajo debida y firmemente con la mordaza. En caso de no hacerlo podrá ocasionar daños a la herramienta y/o echar a perder la pieza de trabajo. TAMBIÉN PODRÁ SUFRIR HERIDAS PERSONALES. Además, después de la operación de corte, NO suba el disco hasta que se haya parado completamente. PRECAUCIÓN: • Cuando corte piezas de trabajo largas, utilice apoyos que sean tan altos como el nivel de la parte superior de la base giratoria. No confíe únicamente en la mordaza vertical y/o mordaza horizontal para sujetar la pieza de trabajo. El material fino tiende a combarse. Apoye la pieza de trabajo sobre su entera longitud para evitar que el disco se trabe y ocurra un posible RETROCESO BRUSCO.

Mordaza vertical (Fig. 29)

La mordaza vertical se puede instalar en dos posiciones tanto en el lado derecho como el izquierdo de la guía lateral o el conjunto del soporte (accesorio opcional). Inserte la barra de la mordaza en el agujero de la guía lateral o del conjunto del soporte y apriete el tornillo para sujetar la barra de la mordaza. Posicione el brazo de la mordaza de acuerdo con el grosor y forma de la pieza de trabajo y sujete el brazo de la mordaza apretando el tornillo. Si el tornillo que sujeta el brazo de la mordaza toca la guía lateral, instale el tornillo en el lado opuesto del brazo de la mordaza. Asegúrese de que ninguna parte de la herramienta toque la mordaza cuando baje la empuñadura completamente o tire o empuje el carro a tope. Si alguna parte toca la mordaza, reposicione la mordaza. Presione la pieza de trabajo a ras contra la guía lateral y la base giratoria. Ponga la pieza de trabajo en la posición de corte deseada y sujétela firmemente apretando el pomo de la mordaza. PRECAUCIÓN: • La pieza de trabajo deberá estar firmemente sujetada contra la base giratoria y la guía lateral con la mordaza durante todas las operaciones.

Mordaza horizontal (accesorio opcional) (Fig. 30)

La mordaza horizontal se puede instalar en el lado izquierdo de la base. Girando el pomo de la mordaza hacia la izquierda se afloja el tornillo y el eje se puede mover rápidamente hacia dentro y hacia fuera. Girando el pomo de la mordaza hacia la derecha, el tornillo se mantiene apretado. Para sujetar la pieza de trabajo, gire el pomo de la mordaza suavemente hacia la derecha hasta que la proyección alcance su máxima posición superior, después apriete firmemente. Si fuerza el pomo de la mordaza o lo saca mientras lo esté girando hacia la derecha, la proyección podrá quedar en ángulo. En este caso, vuelva a girar el pomo de la mordaza hacia la izquierda hasta que se suelte el tornillo, antes de girar otra vez suavemente hacia la derecha. La anchura máxima de la pieza de trabajo que se puede sujetar con la mordaza horizontal es de 120 mm. PRECAUCIÓN: • Sujete la pieza de trabajo solamente cuando la proyección esté en la posición máxima superior. En caso contrario podrá resultar en una insuficiente sujeción de la pieza de trabajo. Esto podrá hacer que la pieza de trabajo salga lanzada, ocasionar daños al disco u ocasionar la pérdida del control, que podrá resultar en HERIDAS PERSONALES.

Soportes y conjuntos de soportes

(accesorios opcionales) (Fig. 31 y 32) Los soportes y los conjuntos de soportes se pueden instalar en cualquiera de los lados como medio útil para sujetar piezas de trabajo horizontalmente. Instálelos como se muestra en la figura. Después apriete los tornillos firmemente para sujetar los soportes y los conjuntos de soporte. Cuando corte piezas de trabajo largas, utilice el conjunto de barra de soporte (accesorio opcional). Éste consiste en dos conjuntos de soporte y dos barras de 12. PRECAUCIÓN: • Apoye siempre las piezas de trabajo largas a nivel con la superficie de la base giratoria para realizar cortes precisos y evitar una peligrosa pérdida del control de la herramienta.

OPERACIÓN PRECAUCIÓN:

• Antes de utilizar, asegúrese de liberar la empuñadura de la posición bajada tirando del pasador de retención. • Asegúrese de que el disco no esté haciendo contacto con la pieza de trabajo, etc., antes de activar el interruptor. • No ejerza presión excesiva en la empuñadura cuando corte. Una fuerza excesiva podrá resultar en una sobrecarga del motor y/o reducir la eficacia de corte. Empuje hacia abajo la empuñadura con la fuerza únicamente necesaria para cortar suavemente y sin reducir significativamente la velocidad del disco. • Presione hacia abajo suavemente la empuñadura para realizar el corte. Si presiona hacia abajo la empuñadura con fuerza o si ejerce fuerza lateral, el disco vibrará y dejará una marca (marca de sierra) en la pieza de trabajo y se deteriorará la precisión del corte. • Durante un corte de deslizamiento, empuje suavemente el carro hacia la guía lateral sin parar. Si para el movimiento del carro durante el corte, quedará una marca en la pieza de trabajo y se deteriorará la precisión del corte.

(corte de piezas de trabajo pequeñas) (Fig. 33) De la forma siguiente se pueden cortar piezas de trabajo de hasta 50 mm de alto y 97 mm de ancho. Empuje el carro hacia la guía lateral a tope y apriete los dos tornillos de fijación que sujetan las barras deslizables girándolos hacia la derecha para sujetar el carro. Sujete la pieza de trabajo con la mordaza. Encienda la herramienta sin que el disco esté tocando nada y espere hasta que el disco adquiera plena velocidad antes de bajarlo. Después baje suavemente la empuñadura hasta la posición totalmente bajada para cortar la pieza de trabajo. Cuando haya completado el corte, apague la herramienta y ESPERE HASTA QUE EL DISCO SE HAYA PARADO COMPLETAMENTE antes de devolver el disco a su posición completamente elevada. PRECAUCIÓN: • Apriete firmemente los dos tornillos de fijación que sujetan las barras deslizables girándolos hacia la derecha para que el carro no se mueva durante la operación. Un apretado insuficiente podrá ocasionar un repentino retroceso brusco del disco. Podrá resultar en posibles HERIDAS PERSONALES graves. 2.

Corte de deslizamiento (empujando)

(corte de piezas de trabajo anchas) (Fig. 34) Afloje los dos tornillos de fijación que sujetan las barras deslizables girándolos hacia la izquierda para poder deslizar el carro libremente. Sujete la pieza de trabajo con la mordaza. Tire del carro hacia usted completamente. Encienda la herramienta sin que el disco esté tocando nada y espere hasta que el disco adquiera plena velocidad. Presione hacia abajo la empuñadura y EMPUJE EL CARRO HACIA LA GUÍA LATERAL Y A TRAVÉS DE LA PIEZA DE TRABAJO. Cuando haya completado el corte, apague la herramienta y ESPERE HASTA QUE EL DISCO SE HAYA PARADO COMPLETAMENTE antes de devolver el disco a su posición completamente elevada. PRECAUCIÓN: • Siempre que realice el corte de deslizamiento, PRIMERO TIRE DEL CARRO HACIA USTED COMPLETAMENTE y presione hacia abajo la empuñadura hasta la posición completamente bajada, después EMPUJE EL CARRO HACIA LA GUÍA LATERAL. NO INICIE NUNCA EL CORTE SIN HABER TIRADO DEL CARRO COMPLETAMENTE HACIA USTED. Si realiza el corte de deslizamiento sin haber tirado del carro completamente o si realiza el corte de deslizamiento en dirección hacia usted, el disco podrá retroceder bruscamente de forma inesperada y posiblemente causarle graves HERIDAS PERSONALES. • No realice nunca el corte de deslizamiento con la empuñadura bloqueada en la posición bajada presionando hacia dentro el pasador de retención. • No afloje nunca el tornillo de fijación que sujeta el carro mientras el disco esté girando. Podría ocasionarle heridas graves. 3. Corte en inglete Consulte la sección “Ajuste del ángulo de inglete” explicada más atrás.

4. Corte en bisel (Fig. 35)

Afloje la palanca e incline el disco para establecer el ángulo de bisel (consulte la sección “Ajuste del ángulo de bisel” explicada más atrás.) Asegúrese de apretar la palanca firmemente para sujetar de forma segura el ángulo de bisel seleccionado. Sujete la pieza de trabajo con una mordaza. Asegúrese de que el carro esté empujado completamente hacia usted. Encienda la herramienta sin que el disco esté tocando nada y espere hasta que el disco adquiera plena velocidad. Después baje con cuidado la empuñadura hasta la posición completamente bajada mientras aplica presión en dirección paralela al disco y EMPUJE EL CARRO HACIA LA GUÍA LATERAL PARA CORTAR LA PIEZA DE TRABAJO. Cuando haya completado el corte, apague la herramienta y ESPERE HASTA QUE EL DISCO SE HAYA PARADO COMPLETAMENTE antes de devolver el disco a su posición completamente elevada. PRECAUCIÓN: • Asegúrese siempre de que el disco se moverá hacia abajo en la dirección del bisel durante un corte en bisel. Mantenga las manos alejadas de la trayectoria del disco. • Durante un corte en bisel, se podrá crear una condición en la que la pieza cortada quede apoyada contra el costado del disco. Si sube el disco mientras aún está girando, esta pieza podrá ser pillada por el disco, haciendo que salgan despedidos fragmentos que pueden resultar peligrosos. El disco SOLAMENTE deberá ser subido después de que se haya parado completamente. • Cuando presione hacia abajo la empuñadura, ejerza presión paralela al disco. Si la presión no es paralela al disco durante el corte, el ángulo del disco podrá cambiar y la precisión del corte se deteriorará. 5. Corte compuesto El corte compuesto es el procedimiento en el que se hace un ángulo de bisel al mismo tiempo que se corta un ángulo de inglete en una pieza de trabajo. El corte compuesto se puede realizar a los ángulos mostrados en la tabla. Ángulo de inglete

Izquierda y Derecha 45°

Cuando quiera realizar un corte compuesto, consulte las explicaciones de “Corte por presión”, “Corte de deslizamiento”, “Corte en inglete” y “Corte en bisel”.

6. Corte de extrusiones de aluminio (Fig. 36) Cuando sujete extrusiones de aluminio, utilice bloques espaciadores o trozos de madera de desecho como se muestra en la figura para evitar la deformación del aluminio. Cuando corte extrusiones de aluminio utilice un lubricante para operaciones de corte para evitar la acumulación de material de aluminio en el disco.

• No intente nunca cortar extrusiones de aluminio gruesas o redondas. Las extrusiones de aluminio gruesas pueden aflojarse durante la operación y las extrusiones de aluminio redondas no se pueden sujetar firmemente con esta herramienta. 7. Guarnición de madera (Fig. 37) La utilización de la guarnición de madera ayuda a conseguir cortes sin astillar la pieza de trabajo. Coloque la guarnición de madera en la guía lateral utilizando los agujeros de la guía lateral. Consulte la figura referente a las dimensiones para elegir una guarnición de madera sugerida. PRECAUCIÓN: • Utilice madera recta de grosor uniforme para la guarnición de madera. • Utilice tornillos para colocar la guarnición de madera en la guía lateral. Los tornillos deberán ser instalados de forma que las cabezas de los mismos queden por debajo de la superficie de la guarnición de madera. • Cuando esté puesta la guarnición de madera, no gire la base giratoria con la empuñadura bajada. El disco y/ o la guarnición de madera se dañarán. 8. Corte de longitudes repetitivas (Fig. 38) Cuando quiera cortar varias piezas de madera a la misma longitud, de entre 220 mm a 385 mm, la utilización de la placa de presión (accesorio opcional) le ayudará a realizar una operación más eficaz. Instale la placa de presión en el soporte (accesorio opcional) como se muestra en la figura. Alinee la línea de corte de su pieza de trabajo con el lado izquierdo o derecho de la ranura en la placa de corte, y mientras sujeta la pieza de trabajo para que no se mueva, mueva la placa de presión hasta ponerla a ras contra el extremo de la pieza de trabajo. Después sujete la placa de presión con el tornillo. Cuando no utilice la placa de presión, afloje el tornillo y gire la placa de presión para que no estorbe. NOTA: • La utilización del conjunto de barra de soporte (accesorio opcional) permite cortar longitudes repetitivas de hasta 2.200 mm aproximadamente. 9. Ranurado (Fig. 39) Procediendo de la forma siguiente se puede hacer un corte tipo ranura: Ajuste la posición límite inferior del disco utilizando el tornillo de ajuste y el brazo de retención para limitar la profundidad de corte del disco. Consulte la sección “Brazo de retención” descrita previamente. Después de ajustar la posición límite inferior del disco, corte ranuras paralelas a través de la pieza de trabajo utilizando un corte de deslizamiento (empujando) como se muestra en la figura. Después quite con un formón el material que queda entre las ranuras hechas en la pieza de trabajo. No intente realizar este tipo de corte con discos anchos (gruesos) ni con un disco de moldurar. Podría producirse una pérdida de control y heridas.

Transporte de la herramienta (Fig. 40 y 41)

Asegúrese de que la herramienta esté desenchufada. Sujete el disco a un ángulo de bisel de 0° y la base giratoria a un ángulo de inglete derecho completo. Sujete las barras de deslizables después de tirar del carro completamente hacia la guía lateral. Baje la empuñadura completamente y bloquéela en la posición bajada presionando hacia dentro el pasador de retención. Transporte la herramienta cogiéndola por ambos costados de la base como se muestra en la figura. Si quita los soportes, la bolsa de polvo, etc., podrá transportar la herramienta más fácilmente. PRECAUCIÓN: • Sujete siempre todas las partes móviles antes de transportar la herramienta. • El pasador de retención ha sido pensado solamente para transportar y almacenar la herramienta y no para ninguna operación de corte.

MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar una inspección o mantenimiento. ADVERTENCIA: • Asegúrese siempre de que el disco esté afilado y limpio para obtener el mejor y más seguro rendimiento.

Ajuste del ángulo de corte

Esta herramienta ha sido ajustada y alineada cuidadosamente en fábrica, pero un manejo brusco podrá haber afectado la alineación. Si su herramienta no está debidamente alineada, realice lo siguiente: 1. Ángulo de inglete Empuje el carro hacia la guía lateral y apriete los dos tornillos de fijación para sujetar el carro. Afloje el mango que sujeta la base giratoria. Gire la base giratoria de forma que el puntero apunte a 0° en la escala de inglete. Después gire la base giratoria ligeramente hacia la derecha y hacia la izquierda para asentarla en la muesca de inglete de 0°. (Déjela tal como está si el puntero no apunta a 0°.) Afloje los pernos hexagonales que sujetan la guía lateral utilizando la llave de tubo. (Fig. 42) Baje la empuñadura completamente y bloquéela en la posición bajada presionando hacia dentro el pasador de retención. Escuadre el costado del disco con la cara de la guía lateral utilizando una escuadra, cartabón, etc. Después apriete firmemente los pernos hexagonales de la guía lateral en orden desde el lado derecho. (Fig. 43) Asegúrese de que el puntero apunta a 0° en la escala de inglete. Si el puntero no apunta a 0°, afloje el tornillo que sujeta el puntero y ajuste el puntero de forma que apunte a 0°. (Fig. 44)

• Asegúrese de volver a poner el brazo de retención en la posición original cuando realice otros cortes que no sean de ranurado.

Ángulo en bisel de 0° Empuje el carro hacia la guía lateral y apriete los dos tornillos de fijación para sujetar el carro. Baje la empuñadura completamente y bloquéela en la posición bajada presionando hacia dentro el pasador de retención. Afloje la palanca de la parte trasera de la herramienta. Gire el perno de ajuste del ángulo de bisel a 0° (perno inferior) del lado derecho del brazo dos o tres vueltas hacia la izquierda para inclinar el disco hacia la derecha. (Fig. 45) Escuadre cuidadosamente el costado del disco con la parte superior de la base giratoria utilizando la escuadra, cartabón, etc., y apriete el perno de ajuste del ángulo de bisel a 0° hacia la derecha. Después apriete la palanca firmemente. (Fig. 46) Asegúrese de que el puntero del brazo apunte a 0° en la escala de bisel del soporte del brazo. Si el puntero no apunta a 0°, afloje el tornillo que sujeta el puntero y ajuste el puntero de forma que apunte a 0°. (Fig. 47) Ángulo en bisel de 45° Ajuste el ángulo de bisel de 45° solamente después de haber realizado el ajuste del ángulo de bisel de 0°. Para ajustar el ángulo de bisel de 45°, afloje la palanca e incline el disco completamente hacia la izquierda. Asegúrese de que el puntero del brazo apunte a 45° en la escala de bisel del soporte del brazo. Si el puntero no apunta a 45°, gire el perno de ajuste del ángulo de bisel a 45° (perno superior) del lado derecho del brazo hasta que el puntero apunte a 45°. (Fig. 48)

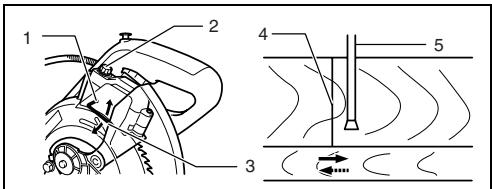

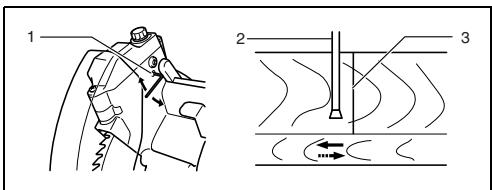

Ajuste de la posición de la línea láser (Fig. 49 y 50)

Para los modelos LS0714FL, LS0714L ADVERTENCIA: • Como la herramienta está enchufada cuando se ajusta la línea láser, preste mucha atención especialmente al accionamiento del interruptor. Si presiona el gatillo interruptor accidentalmente ocasionará un inicio de la herramienta sin querer y heridas personales. PRECAUCIÓN: • No mire nunca directamente al rayo láser. El rayo láser directo producirá daño a sus ojos. • No aplique golpes ni impactos a la herramienta. Un golpe o impacto resultará en una posición incorrecta de la línea láser, daños a la parte emisora del rayo láser o en un acortamiento de la vida de servicio de la herramienta.

Al hacer el ajuste la línea láser aparece en el lado izquierdo del disco

Tornillo para cambiar el rango movible del tornillo de ajuste

Tornillo de ajuste Llave hexagonal Línea láser Disco de sierra

Al hacer el ajuste la línea láser aparece en el lado derecho del disco

Tornillo para cambiar el rango movible del tornillo de ajuste

Disco de sierra Línea láser

Para ambos ajustes, haga lo siguiente.

1. Asegúrese de que la herramienta esté desenchufada. 2. Trace la línea de corte en la pieza de trabajo y póngala en la base giratoria. En este momento, no sujete la pieza de trabajo con una mordaza o dispositivo de sujeción similar. 3. Baje el disco bajando la empuñadura y simplemente compruebe para ver donde están la línea de corte y la posición del disco. (Decida qué posición quiere cortar en la línea de corte.) 4. Después de decidir la posición a cortar, vuelva a poner la empuñadura en la posición original. Sujete la pieza de trabajo con la mordaza vertical sin cambiar la pieza de trabajo de la posición precomprobada. 5. Enchufe la herramienta y active el interruptor láser. 6. Ajuste de la posición de la línea láser de la forma siguiente.

La posición de la línea láser se puede cambiar dado que el rango movible del tornillo de ajuste para el láser se cambia girando los dos tornillos con una llave hexagonal.

(El rango movible de la línea láser ha sido ajustado en fábrica en 1 mm desde la superficie lateral del disco.) Para cambiar el rango movible de la línea láser a una distancia mayor desde la superficie lateral del disco, gire los dos tornillos hacia la izquierda después de aflojar el tornillo de ajuste. Gire estos dos tornillos hacia la derecha para cambiarla a una distancia más próxima a la superficie lateral del disco después de aflojar el tornillo de ajuste. Consulte la sección titulada “Accionamiento del rayo láser” y regule el tornillo de ajuste de forma que la línea de corte de su pieza de trabajo quede alineada con la línea láser. NOTA: • Compruebe regularmente la posición de la línea láser para mayor precisión. • Haga que le reparen la herramienta en un Centro de servicio autorizado Makita si ocurre cualquier fallo en la unidad láser.

Reemplazo del tubo fluorescente (Fig. 51)

Para los modelos LS0714F, LS0714FL PRECAUCIÓN: • Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de reemplazar el tubo fluorescente. • No aplique fuerza, impactos o arañazos al tubo fluorescente, porque podrá romperse el cristal del mismo y ocasionarle heridas a usted o a alguien que esté cerca de usted. • Deje el tubo fluorescente sin tocarlo durante un rato inmediatamente después de utilizarlo y después reemplácelo. Si no, podrá quemarse. Quite los tornillos que sujetan la caja de la lámpara para la luz. Extraiga la caja de la lámpara manteniendo presionada ligeramente la parte superior de la misma como se muestra en la figura. Extraiga el tubo fluorescente y después reemplácelo con uno nuevo original de Makita.

Limpieza de la lente de la luz láser (Fig. 52 y 53)

Para los modelos LS0714FL, LS0714L Si la lente de la luz láser se ensucia, o si se adhiere serrín a ella de tal forma que impida ver fácilmente la línea láser, desenchufe la herramienta y quite y limpie la lente de la luz láser cuidadosamente con un paño suave humedecido. No utilice disolventes ni productos de limpieza a base de petróleo para limpiar la lente. Para quitar la lente de la luz láser, quite el disco antes de quitar la lente de acuerdo con las instrucciones en la sección titulada “Instalación o desmontaje del disco”. Afloje pero no quite el tornillo que sujeta la lente utilizando un destornillador. Extraiga la lente como se muestra en la figura.

Reemplazo de las escobillas de carbón

(Fig. 54 y 55) Extraiga y compruebe las escobillas de carbón regularmente. Reemplácelas cuando se hayan gastado hasta la marca de límite. Mantenga las escobillas de carbón limpias y de forma que entren libremente en el portaescobillas. Ambas escobillas de carbón deberán ser reemplazadas al mismo tiempo. Utilice únicamente escobillas de carbón idénticas. Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas gastadas, inserte las nuevas y vuelva a fijar los tapones portaescobillas.

Después de la utilización

• Después de la utilización, limpie las virutas y el polvo adheridos a la herramienta con un paño o similar. Mantenga la guarda del disco limpia de acuerdo con las indicaciones de la sección ya vista titulada “Protector de disco”. Lubrique las partes deslizantes con aceite para máquinas para evitar que se oxiden. • Cuando guarde la herramienta, tire del carro hacia usted completamente de forma que la barra deslizable se introduzca completamente en la base giratoria. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de servicio autorizados por Makita, empleando siempre repuestos Makita.

ACCESORIOS PRECAUCIÓN:

• Estos accesorios o acoplamientos están recomendados para utilizar con la herramienta Makita especificada en este manual. El empleo de otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte al centro de servicio Makita local. • • • • • • • • • • • • •

Discos de sierra de carburo

Conjunto de mordaza (Mordaza horizontal) Mordaza vertical Llave de tubo de 10 Juego de soporte Conjunto de soporte Conjunto de barra de soporte Placa de presión Bolsa de polvo Escuadra Botón de desbloqueo (2 piezas) Tubo fluorescente Llave hexagonal

• Si la lente no saliera, afloje un poco más el tornillo y tire de la lente otra vez sin quitar el tornillo.

Limpeza das lentes para a luz laser (Fig. 52 e 53)

DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra sola responsabilidad que este producto cumple con las siguientes normas de documentos normalizados,

EN61029, EN55014, EN61000 de acuerdo con las directivas comunitarias, 89/336/EEC y 98/37/CE.

Los niveles típicos de ruido ponderados A son presión sonora:

92 dB (A) nivel de potencia sonora: 105 dB (A) – Póngase protectores en los oídos. – El valor ponderado de la aceleración no sobrepasa los 2,5 m/s2.
