WI14W442 - πλυντήριο ρούχων SIEMENS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πλυντήριο ρούχων μπροστινής φόρτωσης
Μάρκα	Siemens
Μοντέλο	WI14W442
Χωρητικότητα πλύσης	8 kg
Μέγιστη ταχύτητα στυψίματος	1400 στρ/λεπτό
Ενεργειακή κλάση	A+++
Ετήσια κατανάλωση νερού	10 500 L
Ετήσια κατανάλωση ενέργειας	210 kWh
Στάθμη θορύβου (πλύση/στύψιμο)	75 / 78 dB(A)
Διαστάσεις (Y x Π x B)	85 x 60 x 65 cm
Καθαρό βάρος	75 kg
Ηλεκτρική τροφοδοσία	230 V / 50 Hz, 10 A
Προγράμματα πλύσης	Βαμβακερά, Συνθετικά, Ευαίσθητα, Μαλλί, Γρήγορο 15 λεπτά, Eco 40-60, κλπ.
Ειδικές λειτουργίες	Αναβολή έναρξης, Πρόσθετο νερό, Επιπλέον ξέβγαλμα, Κλείδωμα για παιδιά
Οθόνη	Οθόνη LED με ένδειξη υπολειπόμενου χρόνου
Ασφάλεια	Αντυπερχείλιση, Σύστημα ανίχνευσης αφρού, Ασφάλεια παιδιών
Συντήρηση	Καθαρισμός φίλτρου, Καθαρισμός δοχείου απορρυπαντικού, Σωλήνας αποχέτευσης
Ανταλλακτικά	Ιμάντας, Αντλία αποχέτευσης, Αντίσταση, Καρβουνάκια κινητήρα, Φίλτρο
Δυνατότητα επισκευής	Δείκτης επισκευασιμότητας (εάν διατίθεται): 8.2/10
Συμπεριλαμβανόμενα αξεσουάρ	Εγχειρίδιο χρήσης, Γρήγορος οδηγός, Παρέμβυσμα εισόδου νερού, Γωνία αποχέτευσης
Εγγύηση	2 χρόνια κατασκευαστή

Συχνές ερωτήσεις - WI14W442 SIEMENS

Πώς να εγκαταστήσετε το πλυντήριο ρούχων Siemens WI14W442;

Αφαιρέστε τα μπουλόνια μεταφοράς, συνδέστε τους σωλήνες εισόδου και αποχέτευσης, συνδέστε την ηλεκτρική τροφοδοσία. Συμβουλευτείτε το κεφάλαιο Εγκατάσταση του εγχειριδίου για περισσότερες λεπτομέρειες.

Τι να κάνετε αν το πλυντήριο δεν ξεκινά;

Ελέγξτε ότι η πόρτα είναι καλά κλειστή, ότι η ηλεκτρική τροφοδοσία είναι ενεργή και ότι το κλείδωμα για παιδιά δεν είναι ενεργοποιημένο. Συμβουλευτείτε τον οδηγό αντιμετώπισης προβλημάτων.

Πώς να καθαρίσετε το φίλτρο του πλυντηρίου;

Ανοίξτε το κάτω πλαίσιο, ξεβιδώστε το καπάκι του φίλτρου, αφαιρέστε τις ακαθαρσίες, τοποθετήστε ξανά το καπάκι. Κάντε το τακτικά για να αποφύγετε τις αποφράξεις.

Ποια προγράμματα πλύσης είναι διαθέσιμα;

Προγράμματα: Βαμβακερά, Συνθετικά, Ευαίσθητα, Μαλλί, Γρήγορο 15 λεπτά, Eco 40-60, κλπ. Κάθε πρόγραμμα βελτιστοποιεί θερμοκρασία και ταχύτητα στυψίματος.

Πώς να χρησιμοποιήσετε τη λειτουργία αναβολής έναρξης;

Επιλέξτε το πρόγραμμα, πατήστε Αναβολή έναρξης, ρυθμίστε την επιθυμητή ώρα με τα πλήκτρα +/- και πατήστε Έναρξη.

Τι σημαίνει ο κωδικός σφάλματος E17;

Ο κωδικός E17 υποδεικνύει πρόβλημα αποχέτευσης. Καθαρίστε το φίλτρο και ελέγξτε ότι ο σωλήνας αποχέτευσης δεν είναι διπλωμένος ή φραγμένος.

Πώς να ενεργοποιήσετε το κλείδωμα για παιδιά;

Κρατήστε πατημένο το πλήκτρο Κλείδωμα για παιδιά (σύμβολο λουκέτου) για 3 δευτερόλεπτα. Ένα ηχητικό σήμα επιβεβαιώνει την ενεργοποίηση.

Ποια είναι η μέγιστη χωρητικότητα ρούχων;

Η μέγιστη χωρητικότητα είναι 8 kg για τα προγράμματα Βαμβακερά. Μην υπερφορτώνετε για αποτελεσματικό πλύσιμο.

Πώς να επιλύσετε μια ανισορροπία κατά το στύψιμο;

Διακόψτε τον κύκλο, μοιράστε ομοιόμορφα τα ρούχα στο τύμπανο και επανεκκινήστε. Το σύστημα ανίχνευσης ανισορροπίας προσαρμόζει την ταχύτητα.

Πού μπορώ να βρω ανταλλακτικά;

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Siemens ή επισκεφθείτε τον ιστότοπό τους. Τα συνηθισμένα ανταλλακτικά όπως φίλτρα, ιμάντες και αντλίες είναι διαθέσιμα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WI14W442 SIEMENS

Υποδείξεις επισκευής - Πλυντήριο ρούχων

i Σχετικά με αυτό το έγγραφο.... 203

1.1 Σημαντικές πληροφορίες 203

1.1.1 Σκοπός 203

1.2 Επεξήγηση συμβόλων 203

1.2.1 Επίπεδα κινδύνου 203

1.2.2 Σύμβολα κινδύνου.... 203

1.2.3 Δομή των προειδοποιήσεων 204

1.2.4 Γενικά σύμβολα 204

Εργαλεία και βοηθήματα.... 205

Επισκευή 206

3.1 Αντικατάσταση μετώπης 206

3.1.1 Αφαίρεση μετώπης 206

3.1.2 Τοποθέτηση μετώπης 207

3.2 Αντικατάσταση συρταριού απορρυπαντικού 208

3.2.1 Αφαίρεση συρταριού απορρυπαντικού 208

3.2.2 Τοποθέτηση συρταριού απορρυπταντικού 208

3.3 Αντικατάσταση λαβής συρταριού απορρυπαντικού 209

3.3.1 Αφαίρεση λαβής συρταριού απορρυπαντικού 209

3.3.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού 209

3.4 Αντικατάσταση πόρτας.... 210

3.4.1 Αφαίρεση πόρτας....210

3.4.2 Τοποθέτηση πόρτας.... 210

3.5 Αντικατάσταση εξαρτημάτων πόρτας 211

3.5.1 Αφαίρεση εξαρτημάτων πόρτας 211

3.5.2 Τοποθέτηση εξαρτημάτων πόρτας 211

3.6 Αντικατάσταση μεντεσέ πόρτας 212

3.6.1 Αφαίρεση μεντεσέ πόρτας 212

3.6.2 Τοποθέτηση μεντεσέ πόρτας 212

3.7 Αντικατάσταση στεγανοποιητικού πόρτας 213

3.7.1 Αφαίρεση στεγανοποιητικού πόρτας...... 213

3.7.2 Τοποθέτηση στεγανοποιητικού πόρτας 214

3.8 Αντικατάσταση ασφάλειας πόρτας 215

3.8.1 Αφαίρεση ασφάλειας πόρτας 215

3.8.2 Τοποθέτηση ασφάλειας πόρτας 216

3.9 Αντικατάσταση φωτισμού τυμπάνου 217

3.9.1 Αφαίρεση φωτισμού τυμπάνου 217

3.9.2 Τοποθέτηση φωτισμού τυμπάνου.... 217

3.10 Αντικατάσταση κάτω καλύμματος.... 218

3.10.1 Αφαίρεση κάτω καλύμματος.... 218

3.10.2 Τοποθέτηση καλύμματος 219

3.11 Αντικατάσταση μπροστινού πίνακα 220

3.11.1 Αφαίρεση μπροστινού πίνακα 220

3.11.2 Τοποθέτηση μπροστινού πίνακα 221

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

	Υμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
		Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
		Ταυτοποίηση απαραίτητων προϋποθέσεων
		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
		Ταυτοποίηση αποτελέσματος
Εναρξη	Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456]	Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Ταυτοποίηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Βοηθητικό εργαλείο[15000155]	Εργαλείο λυσίματος πλαστικών τμημάτων
Κατσαβίδι Torx T20 με τρύπα[00340764]	100 mm, για βίδες με κοπίλια
Ροπόκλείδο[15000441]	Ροπόκλείδο 20 - 100 Nm
Πλακέ κατσαβίδι[00340854]	Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC
Πλακέ κατσαβίδι[00340855]	Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC
Μιτοτσίμπιδο, γωνιαστό[00341269]	Μήκος 200 mm
Κοφτάκι[00342182]	Μήκος: 200 mm

Ονομασία Λεπτομέριες Εικόνες
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340811]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 10°mm, M6
Combination wrench [00340814]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 13°mm, M8
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [00340817]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 17 mm, M10
Συνδυαστικό κλειδί (Γερμανοπολύγωνο) [15000459]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 16°mm, M10

Επισκευή

3.1 Αντικατάσταση μετώπης

Αιχμηρά άκρα περιβλήματος!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208

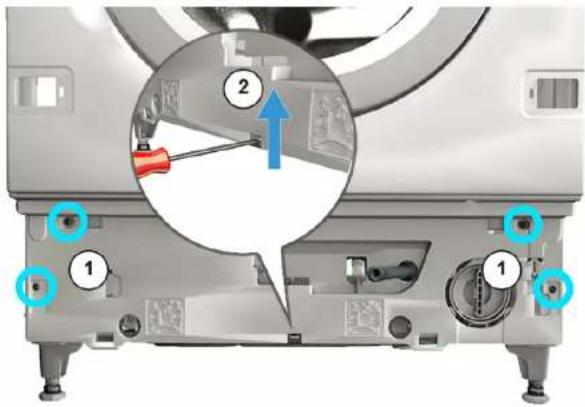

3.1.1 Αφαίρεση μετώπης

1. 1. Απασφαλίστε το στοιχείο συγκράτησης (1).

2. Αφαιρέστε το κάλυμμα (2).

1. Αφαιρέστε τις βίδες. 3. 1. Απασφαλίστε τα στοιχεία συγκράτησης (1, 2).

1. Τραβήξτε τη μετώπη στο μπροστινό μέρος (3).

1. Αφαιρέστε τη μετώπη.

3.1.2 Τοποθέτηση μετώπης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.2 Αντικατάσταση συρταριού απορρυπαντικού

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.2.1 Αφαίρεση συρταριού απορρυπαντικού

1. Τραβήξτε έξω το συρτάρι απορρυπαντικού.
2. 1. Πιέστε κάτω το ένθετο (1).

3. Αφαιρέστε το συρτάρι απορρυπαντικού (2).

3.2.2 Τοποθέτηση συρταριού απορρυπαντικού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.3 Αντικατάσταση λαβής συρταριού απορρυπαντικού

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Exei aφαιρεθεί το συρτάρι απορρυπαντικού.→208

3.3.1 Αφαίρεση λαβής συρταριού απορρυπαντικού

1. Απασφαλίστε τα στοιχεία συγκράτησης.

1. Αφαιρέστε τη λαβή συρταριού απορρυπαντικού.

3.3.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.4 Αντικατάσταση πόρτας

ΠΡΟΣΟΧΗ

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πόρτα είναι ανοιχτή.
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.

3.4.1 Αφαίρεση πόρτας

1.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

⚠️ ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Αφαιρέστε τις βίδες (1).

1. Αφαιρέστε την πόρτα προς τα επάνω.

3.4.2 Τοποθέτηση πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.5 Αντικατάσταση εξαρτημάτων πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.
Η πόρτα έχει αφαιρεθεί.→210

3.5.1 Αφαίρεση εξαρτημάτων πόρτας

- Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.

3.5.2 Τοποθέτηση εξαρτημάτων πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.6 Αντικατάσταση μεντεσέ πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.6.1 Αφαίρεση μεντεσέ πόρτας

1. Απελευθερώστε δύο βίδες.
2. Αφαιρέστε την πόρτα.
3. Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.

1. Αφαιρέστε τον μεντεσέ της πόρτας.

3.6.2 Τοποθέτηση μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.7 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208
'Εχει αφαιρεθεί η μετώπη.
Η πόρτα έχει αφαιρεθεί.→210
To κάτω κάλυμμα έχει αφαιρεθεί.→218

3.7.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Λύστε τον συγκρατητή του φωτισμού τυμπάνου.

Κίνδυνος κατεστραμμένης επιφάνειας!

Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα εργαλεία.

Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης.

Αφαιρέστε τον δακτύλιο έντασης από την τσιμούχα με πλαστικό εργαλείο.

1. Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.
2. Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.

Επισκευή

1. Λύστε τις βίδες με την υποδεικνυόμενη σειρά.

1. Αφαιρέστε το μπροστινό πλαίσιο.

2. Αποσυνδέστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

1. Αφαιρέστε το στεγανοποιητικό της πόρτας.

3.7.2 Τοποθέτηση στεγανοποιητικού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.8 Αντικατάσταση ασφάλειας πόρτας

Ως κατασκευαστής, υποχρεούμαστε να παρέχουμε στους πελάτες την ανταλλακτική ασφάλεια πόρτας, συμπεριλμβανομένων των οδηγιών επισκευής σύμφωνα με τον Κανονισμό (ΕΕ) 2019/2023. Οστόσο, θα θέλαμε να επισημάνουμε ότι μετά την αντικατάσταση της ασφάλειας πόρτας, απαιτείται ένας έλεγχος ηλεκτροτεχνικής ασφάλειας από εκπαιδευμένο ηλεκτρολόγο πριν τοθεί σε λειτουργία η συσκευή. Αυτό το άτομο πρέπει να είναι αποδεδειγμένα εκπαιδευμένο σύμφωνα με τους νόμους, τους κανονισμούς και τα πρότυπα της συγκεκριμένης χώρας.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.
'Εχει αφαιρεθεί η μετώπη.
Η πόρτα έχει αφαιρεθεί.→210
'Εχει αφαιρεθεί ο δακτύλιος τάνυσης.
'Εχει αφαιρεθεί ο μπροστινός πίνακας.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.

3.8.1 Αφαίρεση ασφάλειας πόρτας

1. Αποσυνδέστε το βύσμα ασφάλειας πόρτας.
2. Απασφαλίστε την ασφάλεια πόρτας.

1. Αφαιρέστε την ασφάλεια πόρτας.

Επισκευή

3.8.2 Τοποθέτηση ασφάλειας πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα 216 απτό 481

Επισκευή

3.9 Αντικατάσταση φωτισμού τυμπάνου

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208
'Εχει αφαιρεθεί η μετώπη.

3.9.1 Αφαίρεση φωτισμού τυμπάνου

1. Αφαιρέστε τη βάση του φωτισμού τυμπάνου από τη συσκευή.
2. Αποσυνδέστε τις ηλεκτρικές συνδέσεις.
3. Αφαιρέστε τον φωτισμό τυμπάνου από τη βάση του φωτισμού τυμπάνου.

3.9.2 Τοποθέτηση φωτισμού τυμπάνου

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.10 Αντικατάσταση κάτω καλύμματος

Εικ. 1: Κάλυμμα ομάδας κατώτερου σημέίου

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.

3.10.1 Αφαίρεση κάτω καλύμματος

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
1. Αφαιρέστε το κάτω κάλυμμα.

1. Αποσυνδέστε τον εύκαμπτο σωλήνα από τη βάση.


1. 1. Ξεβιδώστε τη βίδα (1).

2. Πιέστε στο σημείο συγκράτησης και αφαιρέστε προς τα κάτω (2).

1. Τραβήξτε το κάτω κάλυμμα ομάδα και αφαιρέστε προς τα εμπρός.

1. Τραβήξτε τον εύκαμπτο σωλήνα από το κάλυμμα.

3.10.2 Τοποθέτηση καλύμματος

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

3.11 Αντικατάσταση μπροστινού πίνακα

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.
Η πόρτα έχει αφαιρεθεί.→210
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.

3.11.1 Αφαίρεση μπροστινού πίνακα

1. Λύστε τον συγκρατητή του φωτισμού τυμπάνου.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τημμάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Λύστε τις βίδες με την υποδεικνυόμενη σειρά.

1. Αφαιρέστε το μπροστινό πλαίσιο.

3.11.2 Τοποθέτηση μπροστινού πίνακα

▶ Εγκαταστήστε με την αντίθετη σειρά.
