Producttype	Voorlader wasmachine
Merk	Siemens
Model	WI14W442
Wascapaciteit	8 kg
Maximale centrifugesnelheid	1400 toeren/min
Energielabel	A+++
Jaarlijks waterverbruik	10.500 L
Jaarlijks energieverbruik	210 kWh
Geluidsniveau (wassen/centrifugeren)	75 / 78 dB(A)
Afmetingen (H x B x D)	85 x 60 x 65 cm
Netto gewicht	75 kg
Elektrische voeding	230 V / 50 Hz, 10 A
Wasprogramma's	Katoen, Synthetisch, Fijn, Wol, Snel 15 min, Eco 40-60, etc.
Speciale functies	Uitgestelde start, Extra water, Extra spoelen, Kinderslot
Display	LED-scherm met resttijdindicatie
Veiligheid	Overloopbeveiliging, Schuimdetectiesysteem, Kinderveiligheid
Onderhoud	Reinigen filter, Reinigen wasmiddellade, Afvoerslang
Reserveonderdelen	Riem, Afvoerpomp, Verwarmingselement, Motorkoolborstels, Filter
Repareerbaarheid	Repareerbaarheidsscore (indien beschikbaar): 8.2/10
Inbegrepen accessoires	Gebruiksaanwijzing, Snelle handleiding, Wateraansluitingspakking, Afvoerbocht
Garantie	2 jaar fabrieksgarantie

Veelgestelde vragen - WI14W442 SIEMENS

Hoe installeer ik de Siemens WI14W442 wasmachine?

Verwijder de transportschroeven, sluit de inlaat- en afvoerslangen aan, sluit de stroomvoorziening aan. Raadpleeg het hoofdstuk Installatie in de handleiding voor meer details.

Wat moet ik doen als de wasmachine niet start?

Controleer of de deur goed gesloten is, of de stroomtoevoer actief is en of het kinderslot niet is ingeschakeld. Raadpleeg de probleemoplossingsgids.

Hoe reinig ik het filter van de wasmachine?

Open het onderste luik, draai de filterdop los, verwijder vuil, plaats de dop terug. Doe dit regelmatig om verstoppingen te voorkomen.

Welke wasprogramma's zijn beschikbaar?

Programma's: Katoen, Synthetisch, Fijn, Wol, Snel 15 min, Eco 40-60, enz. Elk programma optimaliseert temperatuur en centrifugesnelheid.

Hoe gebruik ik de functie uitgestelde start?

Selecteer het programma, druk op Uitgestelde start, stel de gewenste tijd in met de +/- toetsen en druk op Start.

Wat betekent foutcode E17?

Foutcode E17 duidt op een afvoerprobleem. Reinig het filter en controleer of de afvoerslang niet geknikt of verstopt is.

Hoe activeer ik het kinderslot?

Houd de toets Kinderslot (hangslot symbool) 3 seconden ingedrukt. Een geluidssignaal bevestigt de activering.

Wat is de maximale wascapaciteit?

De maximale capaciteit is 8 kg voor katoenprogramma's. Niet overbeladen voor een efficiënte wasbeurt.

Hoe los ik een onbalans tijdens het centrifugeren op?

Onderbreek de cyclus, verdeel het wasgoed gelijkmatig in de trommel en start opnieuw. Het onbalansdetectiesysteem past de snelheid aan.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van Siemens of bezoek hun website. Gangbare onderdelen zoals filters, riemen en pompen zijn beschikbaar.

GEBRUIKSAANWIJZING WI14W442 SIEMENS

Reparatie informatie - Wasmachine

i Over dit document....83

1.1 Belangrijke informatie 83

1.1.1 Doel 83

1.2 Verklaring van symbolen....83

1.2.1 Gevarenniveaus....83
1.2.2 Gevarensymbolen....83
1.2.3 Structuur van de waarschuwingen....84
1.2.4 Algemene symbolen....84

Gereedschappen en hulpmiddelen 85

Reparatie 86

3.1 Bedieningspaneel vervangen 86

3.1.1 Bedieningspaneel verwijderen 86
3.1.2 Bedieningspaneel monteren 87

3.2 Wasmiddellade vervangen 88

3.2.1 Wasmiddellade verwijderen 88
3.2.2 Wasmiddellade monteren 88

3.3 Handgreep wasmiddellade vervangen 89

3.3.1 Handgreep wasmiddellade verwijderen 89
3.3.2 Handgreep wasmiddellade monteren 89

3.4 Deur vervangen....90

3.4.1 Deur verwijderen....90
3.4.2 Deur monteren....90

3.5 Deurcomponenten vervangen 91

3.5.1 Deurcomponenten verwijderen 91
3.5.2 Deurcomponenten monteren 91

3.6 Deurscharnier vervangen....92

3.6.1 Deurscharnier verwijderen....92
3.6.2 Deurscharnier monteren....92

3.7 Deurafdichting vervangen 93

3.7.1 Deurafdichting verwijderen 93
3.7.2 Deurafdichting monteren 94

3.8 Deurslot vervangen 95

3.8.1 Deurslot verwijderen 95
3.8.2 Deurslot monteren 96

3.9 Trommelverlichting vervangen....97

3.9.1 Trommelverlichting verwijderen 97
3.9.2 Trommelverlichting monteren 97

3.10 Onderklep vervangen 98

3.10.1 Onderklep verwijderen 98
3.10.2 De klep monteren 99

3.11 Frontpaneel vervangen.... 100

3.11.1 Frontpaneel verwijderen.... 100
3.11.2 Frontpaneel monteren.... 101

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
⚠ GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
⚠ WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
⚠ VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torx T20 schroe-vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentsleutel [15000441]	Momentsleutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijlang [00342182]	Lengte: 200 mm

Benaming Details Afbeeldingen
Ring-steeksleutel[00340811]	Maat 10°mm, M6
Combination wrench[00340814]	Maat 13°mm, M8
Ring-steeksleutel[00340817]	Maat 17 mm, M10
Ring-steeksleutel[15000459]	Maat 16°mm, M10

Reparatie

3.1 Bedieningspaneel vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
Wasmiddellade is verwijderd.→88

3.1.1 Bedieningspaneel verwijderen

1. Maak vergrendelelement (1) los.
2. Verwijder de afdekking (2).

1. Verwijder schroeven. 3. 1. Maak vergrendelelementen (1, 2) los.

1. Trek het bedieningspaneel naar de voorkant (3).

1. Verwijder het bedieningspaneel.

3.1.2 Bedieningspaneel monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.2 Wasmiddellade vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

3.2.1 Wasmiddellade verwijderen

1. Trek de wasmiddellade open.
2. 1. Druk het inzetstuk (1) omlaag

3. Verwijder de wasmiddellade (2).

▶ Monteer in omgekeerde volgorde.

Reparatie

3.3 Handgreep wasmiddellade vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is verwijderd.→88

3.3.1 Handgreep wasmiddellade verwijderen

1. Maak vergrendelelementen los.

1. Verwijder de handgreep van de wasmiddellade.

3.3.2 Handgreep wasmiddellade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.4 Deur vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Deur wordt geopend.
√ Behuizingsfront is verwijderd.

3.4.1 Deur verwijderen

1.

Verwijder schroeven (1).

1. Verwijder deur naar boven toe.

3.4.2 Deur monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.5 Deurcomponenten vervangen

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers

▶ Steek uw vingers niet in het scharniergedeelte.

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Behuizingsfront is verwijderd.
Deur is verwijderd.→90

3.5.1 Deurcomponenten verwijderen

▶ Demonteer de deur van buiten naar binnen.

▶ Monteer in omgekeerde volgorde.

Reparatie

3.6 Deurscharnier vervangen

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers

▶ Steek uw vingers niet in het scharniergedeelte.

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

3.6.1 Deurscharnier verwijderen

1. Draai de twee schroeven los.
2. Verwijder de deur.
3. Demonteer de deur van buiten naar binnen.

1. Verwijder het deurscharnier.

3.6.2 Deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.7 Deurafdichting vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Wasmiddellade is verwijderd.→88
Bedieningspaneel is verwijderd.
Deur is verwijderd.→90
Onderklep is verwijderd.→98

3.7.1 Deurafdichting verwijderen

1. Maak de houder van de trommelverlichting los.

Gevaar voor beschadigd oppervlak!

Het apparaatoppervlak kan krassen oplopen als verkeerde gereedschappen worden gebruikt.

- Gebruik uitsluitend kunststof gereedschappen om de spanring te vervangen.

Haal de spanring met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.

Reparatie

1. Draai de schroeven in de aangegeven volgorde los.

1. Verwijder het frontpaneel.

2. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

3.7.2 Deurafdichting monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.8 Deurslot vervangen

Als fabrikant zijn wij conform Verordening (EU) 2019/2023 verplicht om consumenten een reservedeurbeveiliging inclusief reparatie-instructies te verstrekken. Wij willen u er echter op wijzen dat na vervanging van een deurbeveiliging een elektrotechnische veiligheidstest door een gekwalificeerde elektricien vereist is voordat het apparaat in gebruik mag worden genomen. Deze persoon moet aantoonbaar gekwalificeerd zijn op grond van de landspecifieke wetten, regelgeving en normen.

LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer. ▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Behuizingsfront is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.→90
Spanring is verwijderd.
√ Frontpaneel is verwijderd.
Deurafdichting is verwijderd.

3.8.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.
2. Maak het deurslot los.

1. Verwijder het deurslot.

Reparatie

3.8.2 Deurslot monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.9 Trommelverlichting vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
Wasmiddellade is verwijderd.→88
Bedieningspaneel is verwijderd.

3.9.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparaat.
2. Haal de elektrische verbindingen los.
3. Haal de trommelverlichting uit de houder.

3.9.2 Trommelverlichting monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.10 Onderklep vervangen

Afb. 1: Klep bodemgroep

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Behuizingsfront is verwijderd

3.10.1 Onderklep verwijderen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

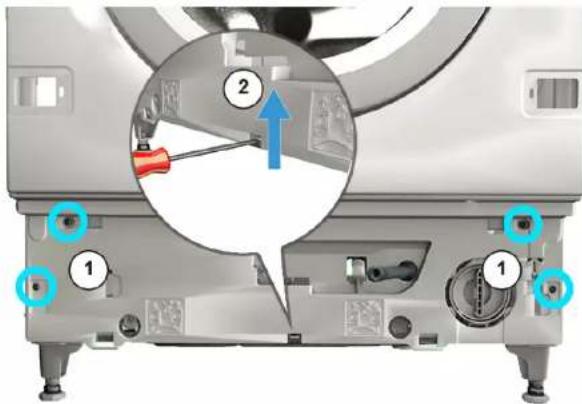

1. Verwijder de onderklep.

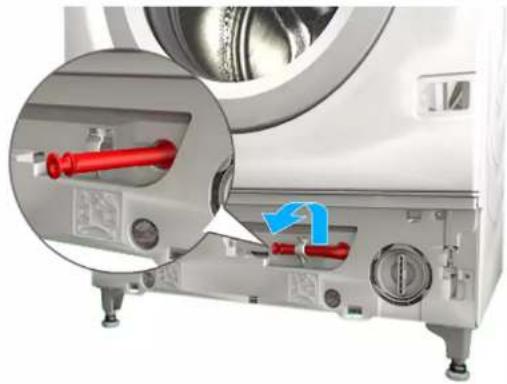

1. Haal de slang los van de houder.


1. 1. Draai de schroef (1) los.

2. Druk op het bevestigingspunt en verwijder naar beneden toe (2).

1. Trek aan de klep van de bodemgroep en verwijder hem naar voren toe.

1. Trek de slang uit de klep.

3.10.2 De klep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

3.11 Frontpaneel vervangen

VOORZICHTIG

Scherpe randen aan de behuizing! Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Wasmiddellade is verwijderd.→88
√ Behuizingsfront is verwijderd.
Deur is verwijderd.→90
Deurafdichting is verwijderd.

3.11.1 Frontpaneel verwijderen

1. Maak de houder van de trommelverlichting los.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Reparatie

Draai de schroeven in de aangegeven volgorde los.

1. Verwijder het frontpaneel.

3.11.2 Frontpaneel monteren

▶ Monteer in omgekeerde volgorde.

3.4 Replacing door 110

3.4.1 Removing door 110

3.4.2 Installing door 110

3.5 Replacing door components.... 111

3.5.1 Removing door components 111

3.5.2 Installing door components.... 111

3.6 Replacing door hinge.... 112

3.6.1 Removing door hinge 112

3.6.2 Installing door hinge 112

3.7 Replacing door seal.... 113

3.7.1 Removing door seal 113

3.7.2 Installing door seal 114

3.8 Replacing door lock 115

3.8.1 Removing door lock 115

3.8.2 Installing door lock 116

3.9 Replacing drum light 117

3.4.2 Installing door

3.6 Replacing door hinge

Open hinge areal

3.6.1 Removing door hinge

3.6.2 Installing door hinge

3.7.1 Removing door seal

3.7.2 Installing door seal

3.8.1 Removing door lock

3.8.2 Installing door lock
