Produkta veids	Priekšējās ielādes veļas mazgājamā mašīna
Zīmols	Siemens
Modelis	WI14W442
Mazgāšanas ietilpība	8 kg
Maksimālais izgriešanas ātrums	1400 apgr./min
Enerģijas klase	A+++
Gada ūdens patēriņš	10 500 L
Gada enerģijas patēriņš	210 kWh
Trokšņa līmenis (mazgāšana/izgriešana)	75 / 78 dB(A)
Izmēri (A x P x D)	85 x 60 x 65 cm
Neto svars	75 kg
Elektroapgāde	230 V / 50 Hz, 10 A
Mazgāšanas programmas	Kokvilna, Sintētika, Smalkā, Vilna, Ātrā 15 min, Eco 40-60, utt.
Īpašās funkcijas	Atliktais starts, Ūdens plus, Papildu skalošana, Bērnu bloķēšana
Displejs	LED ekrāns ar atlikušā laika indikatoru
Drošība	Pretpārplūdes, Putu noteikšanas sistēma, Bērnu drošība
Apkope	Filtra tīrīšana, Mazgāšanas līdzekļa atvilktnes tīrīšana, Izplūdes šļūtene
Rezerves daļas	Siksna, Izplūdes sūknis, Sildītājs, Motoru ogles, Filtri
Remontējamība	Remontējamības indekss (ja pieejams): 8.2/10
Iekļautie piederumi	Lietošanas instrukcija, Ātrās uzsākšanas ceļvedis, Ūdens ieplūdes blīve, Izplūdes līkums
Garantija	2 gadu ražotāja garantija

Bieži uzdotie jautājumi - WI14W442 SIEMENS

Kā uzstādīt Siemens WI14W442 veļas mazgājamo mašīnu?

Noņemiet transporta skrūves, pievienojiet ieplūdes un izplūdes šļūtenes, pievienojiet elektroapgādi. Skatiet lietošanas instrukcijas Uzstādīšana nodaļu sīkākai informācijai.

Ko darīt, ja veļas mazgājamā mašīna neieslēdzas?

Pārbaudiet, vai durvis ir cieši aizvērtas, vai elektroapgāde ir aktīva un vai bērnu bloķēšana nav ieslēgta. Skatiet traucējumu novēršanas ceļvedi.

Kā tīrīt veļas mazgājamās mašīnas filtru?

Atveriet apakšējo lūku, atskrūvējiet filtra vāciņu, izņemiet netīrumus, ievietojiet vāciņu atpakaļ. Veiciet to regulāri, lai novērstu aizsprostojumus.

Kādas mazgāšanas programmas ir pieejamas?

Programmas: Kokvilna, Sintētika, Smalkā, Vilna, Ātrā 15 min, Eco 40-60, utt. Katra programma optimizē temperatūru un izgriešanas ātrumu.

Kā izmantot atliktā starta funkciju?

Izvēlieties programmu, nospiediet Atliktais starts, iestatiet vēlamo laiku ar +/- taustiņiem un nospiediet Start.

Ko nozīmē kļūdas kods E17?

Kods E17 norāda uz izplūdes problēmu. Iztīriet filtru un pārbaudiet, vai izplūdes šļūtene nav salocīta vai aizsērējusi.

Kā aktivizēt bērnu bloķēšanu?

Turiet nospiestu Bērnu bloķēšanas taustiņu (atslēgas simbols) 3 sekundes. Skaņas signāls apstiprina aktivizāciju.

Kāda ir maksimālā veļas ietilpība?

Maksimālā ietilpība ir 8 kg Kokvilnas programmām. Nepārslogojiet, lai nodrošinātu efektīvu mazgāšanu.

Kā novērst nelīdzsvarotību izgriešanas laikā?

Pārtrauciet ciklu, vienmērīgi sadaliet veļu cilindrā, pēc tam atsāciet. Nelīdzsvarotības noteikšanas sistēma pielāgo ātrumu.

Kur atrast rezerves daļas?

Sazinieties ar Siemens pēcpārdošanas servisu vai apmeklējiet viņu tīmekļa vietni. Biežāk sastopamās daļas, piemēram, filtri, siksnas un sūkņi, ir pieejamas.

LIETOŠANAS INSTRUKCIJA WI14W442 SIEMENS

Informācija par remontu - Veļas mazgājamā mašīna

i Par šo dokumentu.... 263

1.1 Būtiska informācija 263

1.1.1 Mērkis 263

1.2 Simbolu skaidrojums.... 263

1.2.1 Bīstamības līmeņi 263
1.2.2 Bīstamības simboli.... 263
1.2.3 Brīdinājumu struktūra 264
1.2.4 Vispārīgie simboli.... 264

Piederumi un palīglīdzekli.... 265

Remonts 266

3.1 Fascijas panela nomaina 266

3.1.1 Fascijas panela nonemšana 266
3.1.2 Fascijas panela uzstādīšana.... 267

3.2 Mazgāšanas līdzekļa atvilktnes nomaiņa.... 268

3.2.1 Mazgāšanas līdzekļa atvilktnes izņemšana.... 268
3.2.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana.... 268

3.3 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa 269

3.3.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana 269
3.3.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana 269

3.4 Durtinu nomaina....270

3.4.1 Durtinu nonemšana....270
3.4.2 Durtinu uzstādīsana 270

3.5 Durtinu detalu nomaina.... 271

3.5.1 Durtinu dalu nonemšana....271
3.5.2 Durtinu dalu uzstādīšana.... 271

3.6 Durtinu engu nomaina.... 272

3.6.1 Durtinu enğu nonemšana 272
3.6.2 Durtinu enges uzstādīsana 272

3.7 Durtinu blives nomaina 273

3.7.1 Durtinu blives nonemšana 273
3.7.2 Durtiņu blīvējuma uzstādīšana.... 274

3.8 Durtinu slēga nomaina 275

3.8.1 Durtinu slēga nonemšana.... 275
3.8.2 Durtiņu slēga uzstādīšana 276

3.9 Bunduļa lampiņas nomaiņa 277

3.9.1 Bunduļa lampiņas izņemšana....277
3.9.2 Bunduļa lampiņas uzstādīšana.... 277

3.10 Apakšējā vāka nomaiņa 278

3.10.1 Apakšējā vāka noņemšana 278
3.10.2 Vāka uzstādīśana.... 279

3.11 Priekšējā paneļa nomaiņa 280

3.11.1 Priekšējā panela nonemšana 280
3.11.2 Priekšējā paneļa uzstādīšana.... 281

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
i	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaju atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Momentatslēga [15000441]	Momentatslēga: 20–100 Nm
Plakans skrūvgrie-zis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V maiņstrāva
Plakans skrūvgrie-zis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V maiņstrāva
Asknaibles, izliek-tas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzīmējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]	Atslēgas platums 10°mm, M6
Combination wrench[00340814]	Atslēgas platums 13°mm, M8
Kombinētā uz-griežnu atslēga[00340817]	Atslēgas platums 17 mm, M10
Kombinētā uz-griežnu atslēga[15000459]	Atslēgas platums 16°mm, M10

Remonts

3.1 Fascijas panela nomaina

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

Kritošu detalu risks, ko izraisa valigas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti pieklūt.
Iznemta mazgāšanas līdzekļa atvilktne.→268

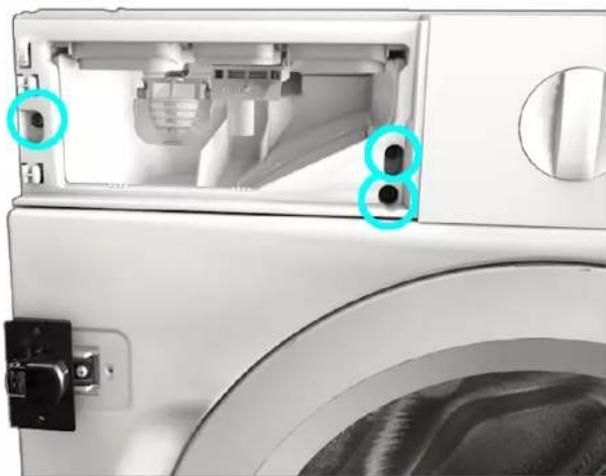

3.1.1 Fascijas panela nonemšana

1. 1. Atvienojiet stiprinājuma elementu (1).

2. Nonemiet vāku (2).

1. Izskrūvējiet skrūves. 3. 1. Atvienojiet stiprinājuma elementus (1, 2).

1. Pavelciet fascijas paneli uz priekšpusi (3).

1. Nonemiet fascijas paneli.

3.1.2 Fascijas paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.2 Mazgāšanas līdzekļa atvilktnes nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.2.1 Mazgāšanas līdzekļa atvilktnes izņemšana

1. Izvelciet mazgāšanas līdzekļa atvilktni.
2. 1. Nospiediet ieliktni lejup (1).
3. Izņemiet mazgāšanas līdzekļa atvilktni (2).

3.2.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.3 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.→268

3.3.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana

1. Atvienojiet stiprinājuma elementus.

1. Nonemiet mazgāšanas līdzekļa atvilktnes rokturi.

3.3.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.4 Durtiņu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Atvērtas durtiņas.
√ Noņemts mēbeļu panelis.

3.4.1 Durtinu nonemšana

1.

UZMANIBU!

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

Izskrūvējiet skrūves (1).

1. Virziet durtiņas augšup.

3.4.2 Durtinu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.5 Durtiņu detaļu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Nonemts mēbelu panelis.
√ Durtiņas ir nonemtas.→270

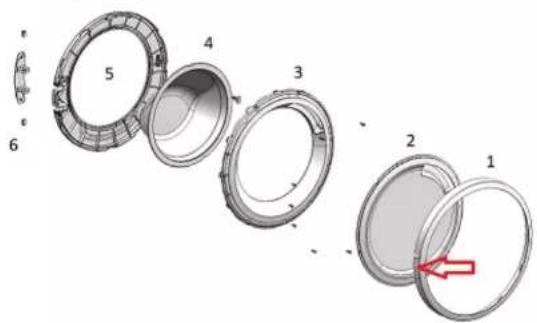

- Izjauciet durtiņas no ārpuses uz iekšpusi.

3.5.2 Durtiņu daļu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.6 Durtiņu enģu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.6.1 Durtinu enğu nonemšana

1. Atskrūvējiet divas skrūves.
2. Nonemiet durtinas.
3. Izjauciet durtinas no arpuses uz iekšpusi.

3.6.2 Durtinu enges uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.7 Durtiņu blīves nomaiņa

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

Nostipriniet detalu, lai tā nenokristu.

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti pieklūt.
Iznemta mazgāšanas līdzekļa atvilktnė.→268
√ Fascijas panelis ir nonemts.
Durtinas ir nonemtas.→270
√ Nonemts apakšējais vāks.→278

3.7.1 Durtinu blives nonemšana

1. Atlaidiet valigak bunduja lampinas aizturi.

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

- Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu noņemiet spriegotāja gredzenu no blīvslēga.

1. Nonemiet durvju blīvi no priekšējā paneļa.
2. Atvienojiet vada savienotāju no durvju slēga.

Remonts

1. Atskrūvējiet skrūves norādītajā kārtībā.

1. Nonemiet durtinu blivējumu.

3.7.2 Durtiņu blīvējuma uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.8 Durtiņu slēga nomaiņa

Atbilstīgi Regulai (ES) 2019/2023 mums kā ražotājam ir jānodrošina patērētājiem rezerves durjvu slēdzene, iseskaitot remonta instrukciju. Tomēr vēlamies norādīt, ka pēc durjvu slēdzenes mainas kvalificētam elektrikim ir jāpārbauda ierīces elektrodrošība, pirms to sāk darbināt. Elektrikim ir jāvar uzrādīt savu kvalifikāciju atbilstīgi valsts tiesību aktiem, noteikumiem un prasībām.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

√ lerīcei var netraucēti pieklūt.
√ Nonemts mēbeļu panelis.
Fascijas panelis ir nonemts.
√ Durtinas ir nonemtas.→270
√ Spriegotāja gredzens ir nonemts.
√ Priekšējais panelis ir nonemts.
√ Durtiņu blīvējums ir nonēmts.

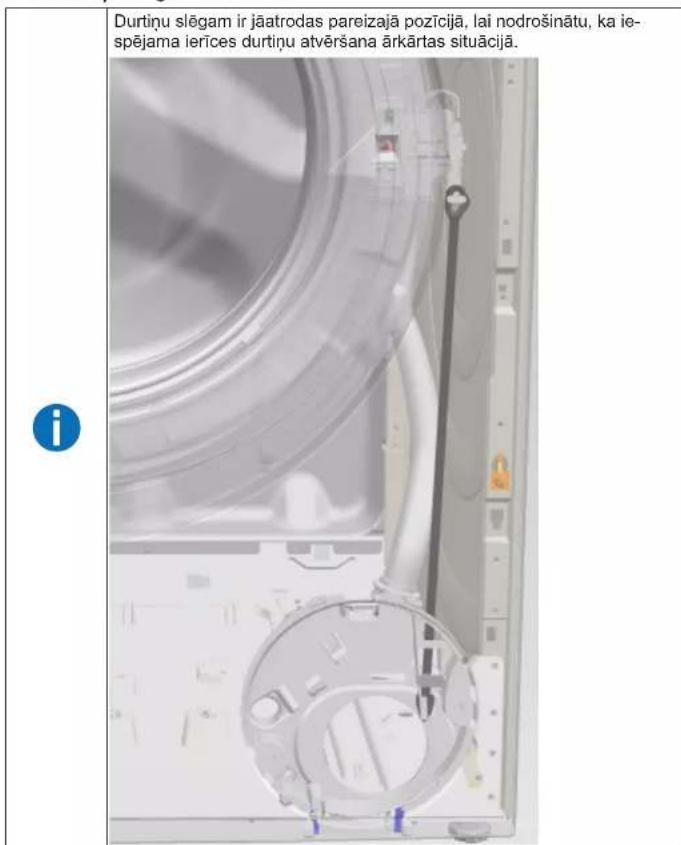

3.8.1 Durtiņu slēga noņemšana

1. Atvienojiet durtinu slēga spraudni.
2. Atbrīvojiet durtinu slēgu.

1. Noņemiet durtiņu slēgu.

Remonts

3.8.2 Durtiņu slēga uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

3.9 Bunduļa lampiņas nomaina

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

BRĪDINĀJUMS

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

UZMANIBU!

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti pieklūt.
Iznemta mazgāšanas līdzekla atvilkte.→268
√ Fascijas panelis ir nonemts.

3.9.1 Bunduļa lampiņas izņemšana

1. Izvelciet bunduļa lampiņas turētāju no ierīces.
2. Atvienojiet elektrosavienojumus.
3. Iznemiet bunduļa lampiņu no bunduļa lampiņas turētāja.

3.9.2 Bunduļa lampiņas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.10 Apakšējā vāka nomaiņa

Att. 1: Apakšējā grupējuma nomaina

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Nonemts mēbeļu panelis.

3.10.1 Apakšējā vāka noņemšana

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerícei ir jābūt atvienotai no ūdens padeves.
1. Nonemiet apakšējo vāku.

1. Atvienojiet caurulīti no turētāja.

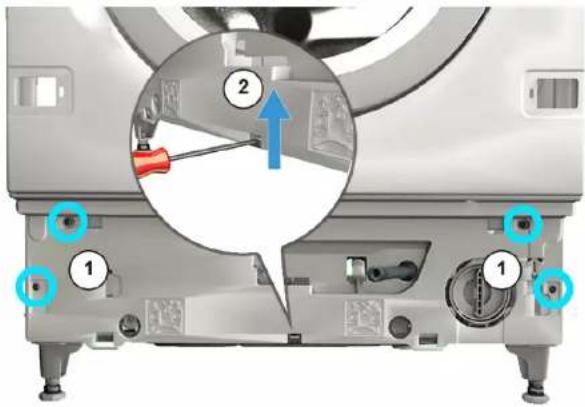

1. 1. Atskrūvējiet skrūvi (1).

2. Nospiediet stiprinājuma punktu un nonemiet, virzot lejup (2).

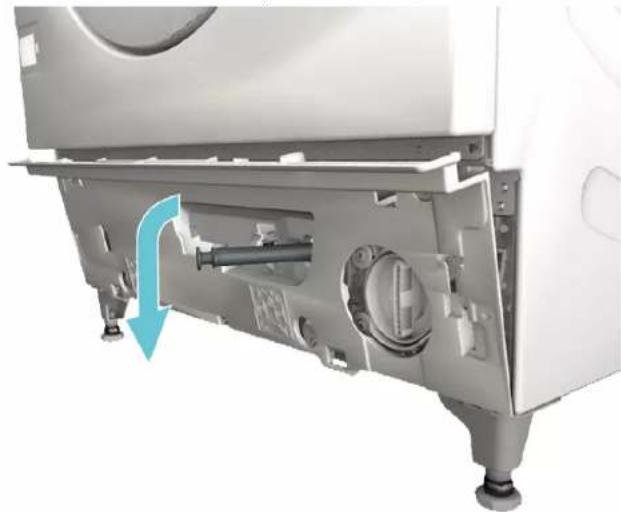

1. Pavelciet grupējuma vāku lejup un nonemiet, virzot uz priekšu.

1. Izvelciet cauruliti no vāka.

3.10.2 Vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.11 Priekšējā paneļa nomaiņa

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti piekļūt.
Iznemta mazgāšanas līdzekļa atvilktne.→268
√ Nonemts mēbeļu panelis.
√ Durtinas ir nonemtas.→270
√ Durtinu blivējums ir nonemts.

3.11.1 Priekšējā paneļa noņemšana

1. Atlaidiet valigāk bunduļa lampiņas aizturi.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritōšu detalu izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

UZMANIBU!

Kritošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detalu bojājumi vai bojājumi, kas rodas klienta mājās,

piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

Atskrūvējiet skrūves norādītajā kārtībā.

1. Nonemiet priekšējo paneli.

3.11.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
