Typ produktu	Práčka s predným plnením
Značka	Siemens
Model	WI14W442
Kapacita prania	8 kg
Maximálna rýchlosť odstreďovania	1400 ot/min
Energetická trieda	A+++
Ročná spotreba vody	10 500 l
Ročná spotreba energie	210 kWh
Hladina hluku (pranie/odstreďovanie)	75 / 78 dB(A)
Rozmery (V x Š x H)	85 x 60 x 65 cm
Hmotnosť netto	75 kg
Elektrické napájanie	230 V / 50 Hz, 10 A
Pracie programy	Bavlna, Syntetika, Jemné, Vlna, Rýchly 15 min, Eco 40-60, atď.
Špeciálne funkcie	Odložený štart, Viac vody, Dodatočné plákanie, Detská poistka
Displej	LED displej s ukazovateľom zostávajúceho času
Bezpečnosť	Ochrana proti pretečeniu, Systém detekcie peny, Detská poistka
Údržba	Čistenie filtra, Čistenie dávkovača pracieho prostriedku, Vypúšťacia hadica
Náhradné diely	Remeň, Vypúšťacie čerpadlo, Vyhrievacie teleso, Uhlíky motora, Filter
Opraviteľnosť	Index opraviteľnosti (ak je k dispozícii): 8,2/10
Príslušenstvo v balení	Návod na použitie, Stručný sprievodca, Tesnenie prívodu vody, Vypúšťacie koleno
Záruka	2 roky od výrobcu

Často kladené otázky - WI14W442 SIEMENS

Ako nainštalovať práčku Siemens WI14W442?

Odstráňte prepravné skrutky, pripojte prívodnú a vypúšťaciu hadicu, pripojte elektrické napájanie. Ďalšie podrobnosti nájdete v kapitole Inštalácia návodu.

Čo robiť, ak práčka neštartuje?

Skontrolujte, či sú dvierka správne zatvorené, či je elektrické napájanie aktívne a či nie je aktivovaná detská poistka. Prečítajte si príručku Riešenie problémov.

Ako vyčistiť filter práčky?

Otvorte spodný kryt, odskrutkujte uzáver filtra, odstráňte nečistoty, vráťte uzáver späť. Robte to pravidelne, aby ste predišli upchatiu.

Aké pracie programy sú k dispozícii?

Programy: Bavlna, Syntetika, Jemné, Vlna, Rýchly 15 min, Eco 40-60, atď. Každý program optimalizuje teplotu a rýchlosť odstreďovania.

Ako používať funkciu odloženého štartu?

Vyberte program, stlačte Odložený štart, nastavte požadovaný čas tlačidlami +/- a stlačte Štart.

Čo znamená chybový kód E17?

Kód E17 označuje problém s vypúšťaním. Vyčistite filter a skontrolujte, či vypúšťacia hadica nie je ohnutá alebo upchatá.

Ako aktivovať detskú poistku?

Podržte stlačené tlačidlo Detská poistka (symbol zámku) po dobu 3 sekúnd. Aktiváciu potvrdí zvukový signál.

Aká je maximálna kapacita bielizne?

Maximálna kapacita je 8 kg pre program Bavlna. Nepreťažujte práčku pre efektívne pranie.

Ako vyriešiť nevyváženosť počas odstreďovania?

Prerušte cyklus, rovnomerne rozložte bielizeň v bubne a potom znova spustite. Systém detekcie nevyváženosti upraví rýchlosť.

Kde nájsť náhradné diely?

Kontaktujte servisné stredisko Siemens alebo navštívte ich webovú stránku. Bežné diely ako filtre, remene a čerpadlá sú k dispozícii.

NÁVOD NA OBSLUHU WI14W442 SIEMENS

1.1 Dôležité informácie 383

1.1.1 Účel 383

1.2 Vysvetlenie symbolov 383

1.2.1 Úrovne nebezpečenstva.... 383

1.2.2 Symboly označujúce riziká 383

1.2.3 Štruktúra varovaní 384

Nástroje a pomôcky 385

Oprava 386

3.1 Výmena panelu obloženia.... 386

3.1.1 Odstránenie panelu obloženia.... 386

3.1.2 Montáž panelu obloženia 387

3.2.1 Odstránenie zásuvky na prací prostriedok 388

3.5 Výmena komponentov dverí.... 391

3.5.1 Odoberanie komponentov dverí 391

3.7 Výmena tesnenia dverí 393

3.7.1 Odoberanie tesnenia dverí 393

3.7.2 Montáž tesnenia dverí 394

3.8 Výmena poistky dvierok 395

3.8.1 Odoberanie poistky dvierok 395

3.10 Výmena spodného krytu.... 398

3.10.1 Odoberanie spodného krytu 398

3.10.2 Montáz krytu 399

3.11.1 Odstránenie čelného panela.... 400

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým polom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Označenie Detaily Snímky
Pomocný nástroj [15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč [15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač [00340854]	Čepel' 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač [00340855]	Čepel' 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté [00341269]	Dĺžka 200 mm
Bočné štípacie kliešte [00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost’ klůča 10°mm, M6
Combination wrench[00340814]	Veľkost’ klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost’ klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost’ klůča 16°mm, M10

Oprava

3.1 Výmena panelu obloženia

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

1. Odstráňte skrutky. 3. 1. Uvoľnite zachytávacie prvky (1, 2).

3.2.1 Odstránenie zásuvky na prací prostriedok

1. Uvoľnite zachytávacie prvky.

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Dvere sú otvorené.
Čelo nábytku bolo odobraté.

3.4.1 Odoberanie dverí

1.

POZOR!

Riziko pádu dielov po uvol'neni skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

Zaistite komponent proti pádu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Odstráňte skrutky (1).

3.5 Výmena komponentov dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

1. Uvoľnite dve skrutky.
2. Odoberte dvere.
3. Odmontujte dvere zvonku do vnútra.

3.7 Výmena tesnenia dverí

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
√ Panel obloženia bol odobratý.
Dvere boli odobraté.→390
Spodný kryt bol odobratý.→398

3.7.1 Odoberanie tesnenia dverí

1. Uvoľnite držiak na svietidle bubna.

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabať.

▶ Na výmenu napínacieho krúžka použite len plastové nástroje.

Odoberte napínací krúžok z tesnenia použitím plastového nástroja.

1. Uvolnite tesnenie dverí z čelného panela.
2. Uvoľnite káblovú prípojku z poistky dvierok.

Oprava

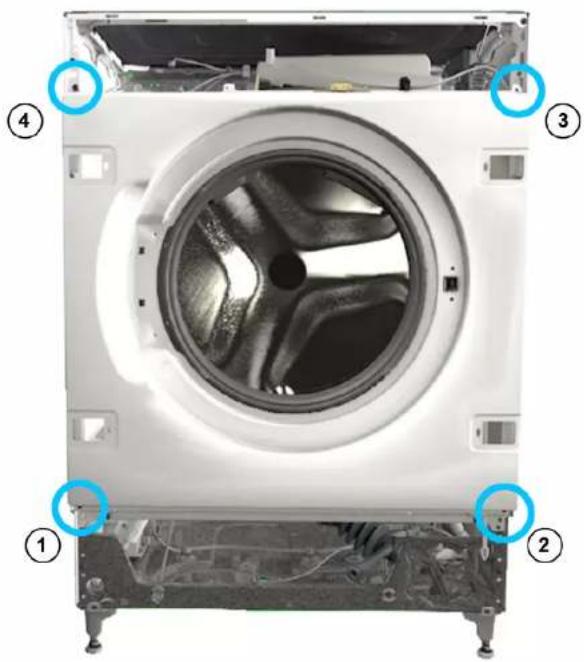

1. Uvoľnite skrutky v naznačenom poradí.

1. Odoberte čelný panel.

2. Odpojte všetky hadicové pripojenia.

3.8 Výmena poistky dvierok

Ako výrobca sme povinní poskytnút zákazníkom náhradný diel – poistka dvierok - vrátane pokynov k oprave v súlade s nariadením (EU) 2019/2023. Chcheli by sme však podotknut'. Že po výmene poistky dvierok sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overit' podľa miestnych zákonom, regulácií a nariadení.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Čelo nábytku bolo odobraté.
√ Panel oblożenia bol odobraty.
Dvere boli odobraté.→390
√ Napínací krúžok bol odobratý.
Čelný panel bol odobratý.
√ Tesnenie dverí boli odobraté.

3.8.1 Odoberanie poistky dvierok

1. Odpojte zástrčku poistky dvierok.
2. Uvoľnite poistku dvierok.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu.

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388
√ Panel obloženia bol odobratý.

3.9.1 Odoberanie osvetlenia bubna

3.10 Výmena spodného krytu

Obr. 1: Spoločný spodný kryt

Požiadavka:

3.10.1 Odoberanie spodného krytu

Požiadavka:

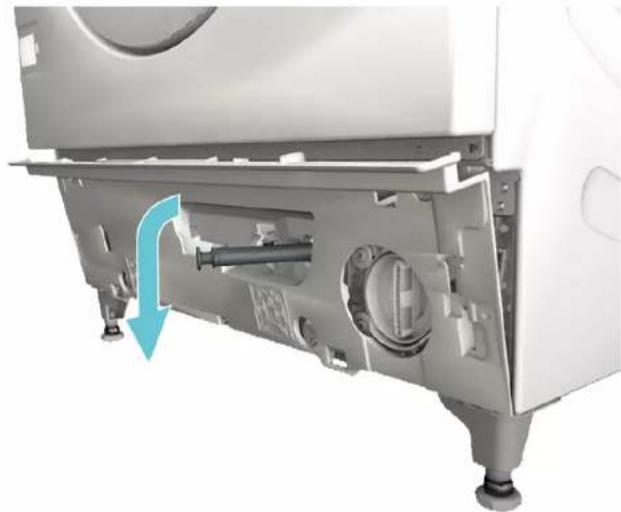

1. Zatiahnite spodný spoločný kryt a odoberte ho smerom dopredu.

3.11.1 Odstránenie čelného panela

1. Uvoľnite držiak na svietidle bubna.

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

Oprava
