WI14W442 - Mosógép SIEMENS - Ingyenes használati útmutató

Termék típusa	Elöltöltős mosógép
Márka	Siemens
Modell	WI14W442
Mosási kapacitás	8 kg
Maximális centrifugálási sebesség	1400 ford/perc
Energiaosztály	A+++
Éves vízfogyasztás	10 500 L
Éves energiafogyasztás	210 kWh
Zajszint (mosás/centrifugálás)	75 / 78 dB(A)
Méretek (M x Sz x Mé)	85 x 60 x 65 cm
Nettó tömeg	75 kg
Elektromos tápellátás	230 V / 50 Hz, 10 A
Mosási programok	Pamut, Szintetikus, Kényes, Gyapjú, Gyors 15 perc, Eco 40-60, stb.
Speciális funkciók	Késleltetett indítás, Extra víz, Extra öblítés, Gyerekzár
Kijelző	LED kijelző hátralévő idő kijelzéssel
Biztonság	Túlfolyás elleni védelem, Habérzékelő rendszer, Gyerekzár
Karbantartás	Szűrő tisztítása, Mosószeradagoló tisztítása, Leeresztőcső
Alkatrészek	Szíj, Leeresztő szivattyú, Fűtőtest, Motor szénkefék, Szűrő
Javíthatóság	Javíthatósági index (ha elérhető): 8.2/10
Tartozékok	Használati utasítás, Gyors útmutató, Vízbevezető tömítés, Leeresztő könyök
Garancia	2 év gyártói garancia

Gyakran ismételt kérdések - WI14W442 SIEMENS

Hogyan kell telepíteni a Siemens WI14W442 mosógépet?

Távolítsa el a szállítási csavarokat, csatlakoztassa a be- és leeresztő tömlőket, csatlakoztassa az elektromos tápellátást. További részletekért olvassa el a használati utasítás Telepítés fejezetét.

Mit tegyek, ha a mosógép nem indul el?

Ellenőrizze, hogy az ajtó megfelelően zárva van-e, az elektromos tápellátás aktív-e, és a gyerekzár nincs-e bekapcsolva. Tekintse meg a hibaelhárítási útmutatót.

Hogyan kell megtisztítani a mosógép szűrőjét?

Nyissa ki az alsó fedelet, csavarja ki a szűrő dugóját, távolítsa el a szennyeződéseket, majd helyezze vissza a dugót. Rendszeresen végezze el ezt az eltömődések elkerülése érdekében.

Milyen mosási programok állnak rendelkezésre?

Programok: Pamut, Szintetikus, Kényes, Gyapjú, Gyors 15 perc, Eco 40-60, stb. Minden program optimalizálja a hőmérsékletet és a centrifugálási sebességet.

Hogyan kell használni a késleltetett indítás funkciót?

Válassza ki a programot, nyomja meg a Késleltetett indítás gombot, állítsa be a kívánt időt a +/- gombokkal, majd nyomja meg az Indítás gombot.

Mit jelent az E17 hibakód?

Az E17 kód egy leeresztési problémát jelez. Tisztítsa ki a szűrőt, és ellenőrizze, hogy a leeresztőcső nincs-e megtörve vagy eltömődve.

Hogyan kell aktiválni a gyerekzárat?

Tartsa lenyomva a Gyerekzár gombot (lakat szimbólum) 3 másodpercig. Egy hangjelzés erősíti meg az aktiválást.

Mennyi a maximális ruha kapacitás?

A maximális kapacitás 8 kg a Pamut programok esetében. Ne terhelje túl a hatékony mosás érdekében.

Hogyan lehet megoldani a centrifugálás közbeni kiegyensúlyozatlanságot?

Állítsa le a ciklust, ossza el egyenletesen a ruhákat a dobban, majd indítsa újra. A kiegyensúlyozatlanság-érzékelő rendszer beállítja a sebességet.

Hol találhatók az alkatrészek?

Lépjen kapcsolatba a Siemens ügyfélszolgálatával, vagy látogassa meg a weboldalukat. A gyakori alkatrészek, mint szűrők, szíjak és szivattyúk elérhetők.

HASZNÁLATI ÚTMUTATÓ WI14W442 SIEMENS

Javítási útmutató - Mosógép

i A dokumentummal kapcsolatos információk.... 223

1.1 Fontos tudnivalók 223

1.1.1 Cél 223

1.2 Szimbólummagyarázat 223

1.2.1 Veszélyességi szintek 223
1.2.2 Veszélyt jelző szimbólumok 223
1.2.3 A figyelmeztetések felépítése 224
1.2.4 Általános szimbólumok 224

Szerszámok és segédanyagok.... 225

Javítás 226

3.1 A vezérlőpanel cseréje.... 226

3.1.1 A vezérlőpanel eltávolítása.... 226
3.1.2 A vezérlőpanel telepítése 227

3.2 A mosószer-adagoló cseréje 228

3.2.1 A mosószer-adagoló eltávolítása 228
3.2.2 A mosószer-adagoló behelyezése.... 228

3.3 A mosószer-adagoló fogantyújának cseréje 229

3.3.1 A mosószer-adagoló fogantyújának eltávolítása.... 229
3.3.2 A mosószer-adagoló fogantyújának behelyezése.... 229

3.4 Az ajtó cseréje....230

3.4.1 Az ajtó eltávolítása.... 230
3.4.2 Az ajtó felhelyezése 230

3.5 Az ajtó alkatrészeinek cseréje 231

3.5.1 Az ajtó alkatrészeinek eltávolítása.... 231
3.5.2 Az ajtó alkatrészeinek felhelyezése.... 231

3.6 Az ajtózsanér cseréje 232

3.6.1 Az ajtózsanér eltávolítása.... 232
3.6.2 Az ajtózsanér felhelyezése 232

3.7 A gumitömítés cseréje 233

3.7.1 A gumitömítés eltávolítása.... 233
3.7.2 Gumitömítés felhelyezése 234

3.8 Ajtózár cseréje 235

3.8.1 Az ajtózár eltávolítása 235
3.8.2 Az ajtózár behelyezése 236

3.9 A belső dobvilágítás cseréje.... 237

3.9.1 A belső dobvilágítás eltávolítása.... 237
3.9.2 A belső dobvilágítás telepítése 237

3.10 Az alsó burkolat cseréje 238

3.10.1 Alsó burkolat eltávolítása 238
3.10.2 A burkolat telepítése.... 239

3.11 Az elülső panel cseréje.... 240

3.11.1 Az elülső panel eltávolítása.... 240
3.11.2 Az elülső panel telepítése 241

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

⚠ VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmekezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
Índítás Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz[15000155]	Műanyag alkatrészek meglazítására szolgáló szerszám
Biztonsági Torx T20 csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs[15000441]	Nyomatékkulcs 20–100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszúcsőrű fogó,hajlított kialakítás[00341269]	Hossz: 200 mm
Oldalcsípő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelölés Részletek	Képek
Combination wrench [00340814]	Méret 13°mm, M8
Csillag-Villáskulcs [00340817]	Méret 17 mm, M10
Csillag-Villáskulcs [15000459]	Méret 16°mm, M10

Javítás

3.1 A vezérlőpanel cseréje

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyüt.

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

▶ Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

▶ Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a mosószer-adagolót.→228

3.1.1 A vezérlöpanel eltávolítása

1. 1. Lazítsa meg a rögzítőelemet (1).

2. Távolítsa el a fedelet (2).

1. Távolítsa el a csavarokat. 3. 1. Lazítsa meg a rögzítőelemeket (1, 2).

1. Húzza a vezérlöpanelt előre (3).

1. Távolítsa el a vezérlőpanelt.

3.1.2 A vezérlöpanel telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.2 A mosószer-adagoló cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.

A készüléket leválasztotta a vízellátásról.

3.2.1 A mosószer-adagoló eltávolítása

1. Húzza ki a mosószer-adagoló rekeszt.

2. 1. Nyomja le a fiókot (1).

3. Távolítsa el a mosószer-adagoló rekeszt (2).

1

2

3.2.2 A mosószer-adagoló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.3 A mosószer-adagoló fogantyújának cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.→228

3.3.1 A mosószer-adagoló fogantyújának eltávolítása

1. Lazítsa meg a rögzítőelemeket.

1. Távolítsa el a mosószer-adagoló rekesz fogantyúját.

3.3.2 A mosószer-adagoló fogantyújának behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.4 Az ajtó cseréje

VIGYÁZAT

Nyitott zsanér!

Ujjak zúzódása/beszorulása

▶ Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
Az ajtó nyitva van.
A bútorlapot eltávolították.

3.4.1 Az ajtó eltávolítása

1.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

▶ Biztosítsa az alkatrészt leesés ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

Távolítsa el a csavarokat (1).

1. Felfelé húzva távolítsa el az ajtót.

3.4.2 Az ajtó felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.5 Az ajtó alkatrészeinek cseréje

Nyitott zsanér!

Ujjak zúzódása/beszorulása

▶ Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A bútorlapot eltávolították
√ Eltávolította az ajtót.→230

3.5.1 Az ajtó alkatrészeinek eltávolítása

Kívülröl befelé haladva szerelje szét az ajtót.

3.5.2 Az ajtó alkatrészeinek felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.6 Az ajtózsanér cseréje

Nyitott zsanér!

Ujjak zúzódása/beszorulása

▶ Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

3.6.1 Az ajtózsanér eltávolítása

1. Lazítsa meg a két csavart.
2. Vegye le az ajtót.
3. Kívülröl befelé haladva szerelje szét az ajtót.

1. Távolítsa el az ajtózsanért.

3.6.2 Az ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.7 A gumitömítés cseréje

Éles burkolatszélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

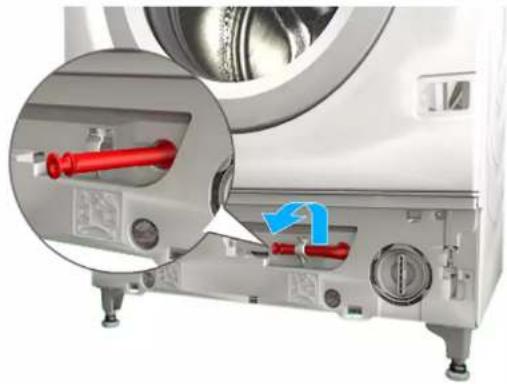

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a mosószer-adagolót.→228
A vezérlőpanelt eltávolították.
√ Eltávolította az ajtót.→230
Az alsó burkolatot eltávolították.→238

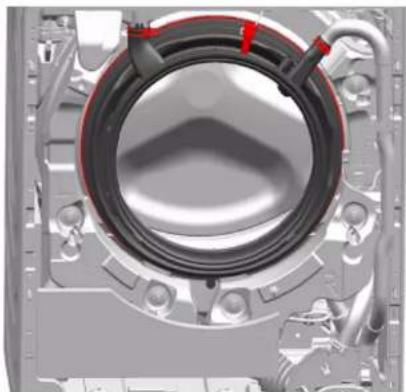

3.7.1 A gumitömítés eltávolítása

1. Távolítsa el a belső dobvilágítás rögzítőjét.

Sérült felület kockázatal

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámo- kat használjon.

Távolítsa el a feszítőgyűrűt a tömítésből egy műanyag szerszámmal.

1. Vegye ki a tömítést az elülső panelböl.
2. Vegye ki a kábelcsatlakozót az ajtózárból.

Javítás

1. Lazítsa meg a csavarokat a megadott sorrendben.

1. Távolítsa el az elülső panelt.

2. Válassza le a tömlőcsatlakozásokat.

1. Távolítsa el a gumitömitést.

3.7.2 Gumitömítés felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.8 Ajtózár cseréje

Gyártóként kötelességünk tartalék alkatrészként ajtózárat biztosítani a vásárlók számára, beleértve a javítási utasításokat is a 2019/2023 EU-rendeletnek megfelelően. Felhívjuk a figyelmét, hogy az ajtózár cseréje után egy képztett elektromüszerésznek elektrotechnikai biztonsági vizsgálatot kell végeznie a készülék üzembe helyezése előtt. A vizsgálatot végző személynek az adott ország tövényei, szabályozásai és szabványai szerint meghatározott képesltéssel kell rendelkeznie.

Követelmény:

A készüléket leválasztotta az áramellátásról.

A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
A bútorlapot eltávolították.
A vezérlöpanelt eltávolitották.
√ Eltávolította az ajtót.→230
A feszítőgyűrűt eltávolitották.
Az elülső panelt eltávolították.
A gumitömítést eltávolították.

3.8.1 Az ajtózár eltávolítása

1. Válassza le az ajtózár csatlakozóját.

2. Lazítsa meg az ajtózárat.

1. Vegye ki az ajtózárat.

Javítás

3.8.2 Az ajtózár behelyezése

Az elhelyezést fordított sorrendben végezze.

3.9 A belső dobvilágítás cseréje

Éles burkolatszélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

▶ Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása

▶ Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a mosószer-adagolót.→228
A vezérlöpanelt eltávolították.

3.9.1 A belső dobvilágítás eltávolítása

1. Húzza ki a belső dobvilágítás tartóját a készülékből.
2. Válassza le az elektromos csatlakozókat.
3. Távolítsa el a belső dobvilágítást a belső dobvilágítás tartójából.

3.9.2 A belső dobvilágítás telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.10 Az alsó burkolat cseréje

Ábra 1: Alsó rész burkolata

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A bútorlapot eltávolították.

3.10.1 Alsó burkolat eltávolítása

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
1. Távolítsa el az alsó burkolatot.

1. Válassza le a tömlöt a tartóról.


1. 1. Csavarja ki a csavart (1).

2. Nyomja meg a rögzítöpontot, és lefelé irányban távolítsa el (2).

1. Húzza meg az alsó rész burkolatát, és előrefelé távolítsa el.

1. Húzza ki a tömlöt a burkolatból.

3.10.2 A burkolat telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

3.11 Az elülső panel cseréje

VIGYÁZAT

Éles burkolatszélek!

Vágási sérülések

Viseljen védökesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a mosószer-adagolót.→228
A bútorlapot eltávolították
√ Eltávolította az ajtót.→230
A gumitömítést eltávolították.

3.11.1 Az elülső panel eltávolítása

1. Távolítsa el a belső dobvilágítás rögzítőjét.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Lazítsa meg a csavarokat a megadott sorrendben.

1. Távolítsa el az elülső panelt.

3.11.2 Az elülső panel telepítése

- Az elhelyezést fordított sorrendben végezze.

Ostré hrany plást'al

Rezné poranenia

▶ Noste ochranné rukavice.

Ostré hrany plást'al

Rezné poranenia

▶ Noste ochranné rukavice.

Riziko pádu dielov po uvol'není skrutiek!

Ostré hrany plást'al

Rezné poranenia

▶ Noste ochranné rukavice.

Ostré hrany plást'al

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

3.11.1 Ön panelin sökülmesi
