ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Ο σταθμός θερμού αέρα είναι μια ηλεκτρική συσκευή σχεδιασμένη για συγκόλληση και αποσυγκόλληση ηλεκτρονικών συσκευών SMD με τη χρήση ρεύματος θερμού αέρα. Χάρη στον έλεγχο της θερμοκρασίας και τη ρυθμισμένη ροή αέρα, είναι δυνατή η συγκόλληση μικρών ηλεκτρικών και ηλεκτρονικών στοιχείων χωρίς κίνδυνο υπερθέρμανσης. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία του προϊόντος εξαρτάται από την κατάλληλη χρήση, γι' autó to λόγο:

Πριν αρχίσετε να χρησιμοποιείτε το εργαλείο, πρέπει να διαβάσετε τις οδηγίες χρήσης και να τις φυλάξετε.

Ο προμηθευτής δεν φέρει ευθύνη για ζημιές που οφείλονται στη μη συμμόρφωση με τους κανόνες ασφαλείας και τις συστάσεις που αναφέρονται στις παρούσες οδηγίες χρήσης.

ΕΞΟΠΛΙΣΜΟΣ

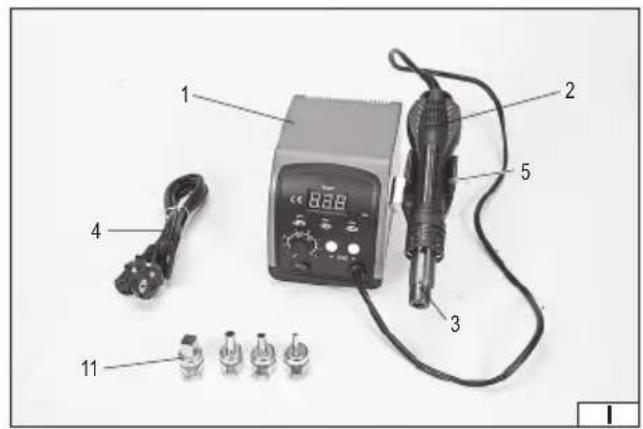

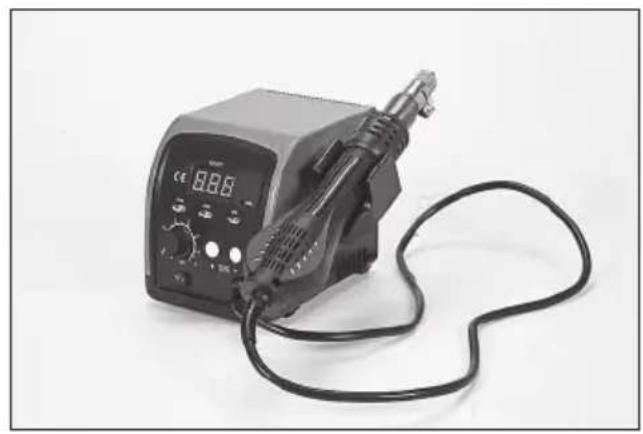

Ο εξοπλισμός του προϊόντος απεικονίζεται στην εικόνα (1).

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-82457
Ονομαστική τάση [V~] 220 – 240
Ονομαστική συχνότητα [Hz] 50
Ονομαστική ισχύς [W] 750
Ροή αέρα [m/min] 120
Θερμοκρασία	[°C] 100 – 500
Σταθερότητα θερμοκρασίας	[°C]	+/- 2
Κλάση μόνωσης		1
Καθαρό βάρος	[kg]	1,15

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Η απρόσεκτη χρήση του εξοπλισμού μπορεί να προκαλέσει πυρκαγιά, επομένως: πρέπει να δίνεται προσοχή κατά τη χρήση του εξοπλισμού σε μέρη όπου βρίσκονται εύφλεκτα υλικά· μην κατευθύνετε τη ροή θερμού αέρα και μην ακουμπάτε τη μύτη του κολλητηριού στο ίδιο σημείο για μεγάλο χρονικό διάστημα· μην χρησιμοποιείτε εξοπλισμό σε εκρηκτική ατμόσφαιρα· να γνωρίζετε ότι η θερμότητα μπορεί να μεταφέρεται σε εύφλεκτα υλικά εκτός του οπτικού πεδίου· μετά τη χρήση, τοποθετήστε το πιστόλι στη βάση του και αφήστε το να κρυώσει πριν από τη φύλαξη· μην αφήνετε τον πιστόλι ενεργοποιημένο χωρίς επιτήρηση.

Πριν ξεκινήσετε την εργασία, βεβαιωθείτε εάν ο κορμός του περιβλήματος και το καλώδιο τροφοδοσίας και το φις είναι άθικτα. Εάν διαπιστωθεί ζημιά, δεν επιτρέπεται περαιτέρω εργασία.

Αυτός ο εξοπλισμός δεν επιτρέπεται να χρησιμοποιείται από παιδιά. Τα παιδιά δεν επιτρέπεται να παιζουν με τη συσκευή. Τα παιδιά χωρίς εποπτεία δεν επιτρέπεται να καθαρίζουν ή να συντηρήσουν τη συσκευής. Η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα με μειωμένες φυσικές και νοητικές ικανότητας καθώς και από άτομα χωρίς εμπειρία και γνώση της συσκευής αν δεν διασφαλιστεί η εποπτεία ή εκμάθηση χρήσης της συσκευής με τον ασφαλή τρόπο έτσι ώστε οι σχετικοί κίνδυνοι να είναι κατανοητοί.

Η συσκευή δεν προορίζεται για λειτουργία σε συνθήκες υψηλής υγρασίας. Η θερμοκρασία σε σημείο χρήσης της συσκευής πρέπει να είναι μεταξύ 0 °C ÷ +40 °C, και η σχετική υγρασία πρέπει να είναι κάτω από 70% χωρίς συμπύκνωση. Η συσκευή δεν πρέπει να εκτίθεται σε βροχοπτώσεις.

Πριν να συνδέσετε τη συσκευή στην τροφοδοσία πρέπει να βεβαιωθείτε ότι η τάση, η συχνότητα και η αποδοτικότητα του δικτύου είναι συμβατές με τις αξίες που αναφέρονται στην ονομαστική πινακίδα. Το φις πρέπει να ταιριάζει με την πρίζα. Απαγορεύεται να τροποποιήσετε το φις ή την πρίζα ώστε να ταιριάζουν μεταξύ τους. Η συσκευή πρέπει να είναι συνδεδεμένη άμεσα σε μια μονή πρίζα παροχής ηλεκτρικού ρεύματος. Απαγορεύεται να χρησιμοποιήσετε καλώδια προέκτασης, πολύπριζα και διπλές πρίζες. Το κύκλωμα τροφοδοσίας πρέπει να είναι εφοδιασμένο με προστασία 16 Α. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με αιχμηρές άκρες και καυτά αντικείμενα και επιφάνειες. Όταν η συσκευή είναι σε λεπουργία, το καλώδιο τροφοδοσίας πρέπει να είναι πλήρως ανεπτυγμένο και τοποθετημένο έτσι ώστε να μην αποτελεί εμπόδιο κατά τη λειτουργία της συσκευής. Τοποθεσία του καλωδίου τροφοδοσίας δεν επιτρέπεται να προκαλεί κίνδυνο σκοντάματος. Η πρίζα πρέπει να βρίσκεται σε τέτοιο σημείο ώστε να είναι πάντα δυνατή η γρήγορη αποσύνδεση του φις του καλωδίου τροφοδοσίας της συσκευής. Όταν αποσυνδέσετε το φις πάντα πρέπει να τραβήξετε το περίβλημα του φις και ποτέ το καλώδιο. Αν το καλώδιο τροφοδοσίας είναι χαλασμένο άμεσα πρέπει να το αποσυνδέσετε από το δίκτυο παροχής ρεύματος και να επικοινωνήσετε με το εξουσιοδοτημένο σέρβις του κατασκευαστή με σκοπό την ανταλλαγή του. Μην χρησιμοποιείτε τη συσκευή με χαλασμένο καλώδιο ή φις. Το καλώδιο τροφοδοσίας ή το φις δεν επιτρέπεται νε επισκευαστούν και σε περίπτωση που αυτά τα εξαρτήματα είναι χαλασμένα πρέπει να τα ανταλλάξετε με καινούρια χωρίς βλάβες.

ΠΡΟΣΟΧΗ! Τα μεταλλικά μέρη της συσκευής ενδέχεται να είναι ζεστά κατά τη χρήση και αμέσως μετά τη χρήση. Μην τα αγγίζετε γιατί αυτό μπορεί να προκαλέσει σοβαρά εγκαύματα. Περιμένετε μέχρι να κρυώσουν τα μέρη της συσκευής. Εάν είναι απαραίτητο να μεταφερθούν

GR

αυτά τα εξαρτήματα πριν κρυώσουν, πρέπει να χρησιμοποιηθούν γάντια για την προστασία από τις επιπτώσεις των υψηλών θερμοκρασιών. Βεβαιωθείτε όπο δάπεδο δεν είναι ολισθηρό κοντά στον τόπο όπου χρησιμοποιείται το προϊόν. Έτσι αποφεύγετε να γλιστρήσετε, κάτι που μπορεί να προκαλέσει σοβαρό τραυματισμό. Ποτέ μην μπλοκάρετε ή περιορίζετε τις οπές εισαγωγής αέρα. Ποτέ μην κατευθύνετε τη ροή ζεστού αέρα προς ανθρώπους ή ζώα. Μην ελέγχετε τη θερμοκρασία αέρα κατευθύνοντας τη ροή αέρα σε οποιοδήποτε μέρος του σώματος. Ποτέ μην χρησιμοποιείτε τη συσκευή ως στεγνωτήρα μαλλιών. Μην χρησιμοποιείτε τη συσκευή στο μπάνιο ή δίπλα στο νερό. Μην αγγίζετε το άκρο του ακροφυσίου ή της μύτης, αυτό μπορεί να προκαλέσει εγκαύματα. Μετά τη χρήση, αφήστε το εργαλείο να κρυώσει πριν τη φύλαξή του. Μην επιταχύνετε τη διαδικασία αυτόματης ψύξης των εξαρτημάτων της μηχανής με οποιονδήποτε τρόπο.

ΧΕΙΡΙΣΜΟΣ ΤΗΣ ΣΥΣΚΕΥΗΣ

Εγκατάσταση μερών εξοπλισμού

ΠΡΟΣΟΧΗ! Ή εγκατάσταση του εξοπλισμού μπορεί να γίνει μόνο με αποσυνδεδεμένη τάση τροφοδοσίας. Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα!

Πριν από τη συναρμολόγηση και την αποσυναρμολόγηση της συσκευής, βεβαιωθείτε ότι έχουν κρυώσει όλα τα μέρη.

Πριν ξεκινήσετε τη συναρμολόγηση, βεβαιωθείτε ότι ο διακόπτης του σταθμού συγκόλλησης είναι στη θέση εκτός λειτουργίας - Ο.

Συνδέστε το βύσμα του καλωδίου συγκόλλησης στην υποδοχή στο μπροστινό μέρος του περιβλήματος του σταθμού συγκόλλησης. Το σχήμα του βύσματος είναι τέτοιο ώστε να μπορεί να συνδεθεί μόνο με έναν σωστό τρόπο. Στερεώστε τη σύνδεση βιδώνοντας τον μεταλλικό δακτύλιο του βύσματος στο σπείρωμα γύρω από την υποδοχή στο περίβλημα του σταθμού συγκόλλησης.

Το κολλητήρι τοποθετείται στην υποδοχή με το ακροφύσιο στραμμένο προς τα πάνω (II).

Εάν είναι απαραίτητο να εγκαταστήσετε τον εκχυτήρα στο ακροφύσιο του κολλητηριού, τοποθετήστε τον εκχυτήρα στο ακροφύσιο και σφίξτε τη βίδα για να τον στερεώσετε (III). Μην σφίγγετε υπερβολικά τη βίδα για να αποφύγετε την πρόκληση ζημιάς σε κάποιο από τα εξαρτήματα.

Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή στο πίσω μέρος του περιβλήματος. Το σχήμα του βύσματος είναι τέτοιο ώστε να μπορεί να συνδεθεί μόνο με έναν σωστό τρόπο.

Τοποθετήστε τον σταθμό στο χώρο εργασίας, π.χ. πάνω σε τραπέζι, έτσι ώστε να εξασφαλίζεται η εύκολη πρόσβαση στα χειριστήρια και η ένδειξη της οθόνης να μην καλύπτεται από τίποτα. Ο σταθμός πρέπει να είναι τοποθετημένος έτσι ώστε να εξασφαλίζεται η ελεύθερη πρόσβαση στο κολλητήρι και το ακροφύσιο του κολλητηριού να μην έρχεται τυχαία σε επαφή με οποιοδήποτε αντικείμενο κατά τη λειτουργία του, την παραμονή του στη βάση και την κίνηση του κολλητηριού κατά τη λειτουργία. Λόγω της υψηλής θερμοκρασίας του ακροφυσίου, αφήστε τουλάχιστον 10 cm ελεύθερου χώρου γύρω από το σταθμό. Ο σταθμός πρέπει να τοποθετείται σε υπόστρωμα ανθεκτικό στη θερμότητα.

Μόνο μετά την εγκατάσταση του σταθμού και τη δοκιμή της λειτουργίας μπορεί να συνδεθεί ο σταθμός με την παροχή ρεύματος.

Εκκίνηση και απενεργοποίηση συσκευής

Η συσκευή ενεργοποιείται με το γύρισμα του διακόπτη στη θέση ενεργοποίησης - I.

Στην οθόνη θα εμφανιστεί η ένδειξη «---» που υποδεικνύει ότι ο σταθμός βρίσκεται σε κατάσταση αναμονής.

Εάν η συσκευή χρειάζεται απενεργοποίηση, θέστε τον διακόπτη στη θέση απενεργοποίησης - Ο.

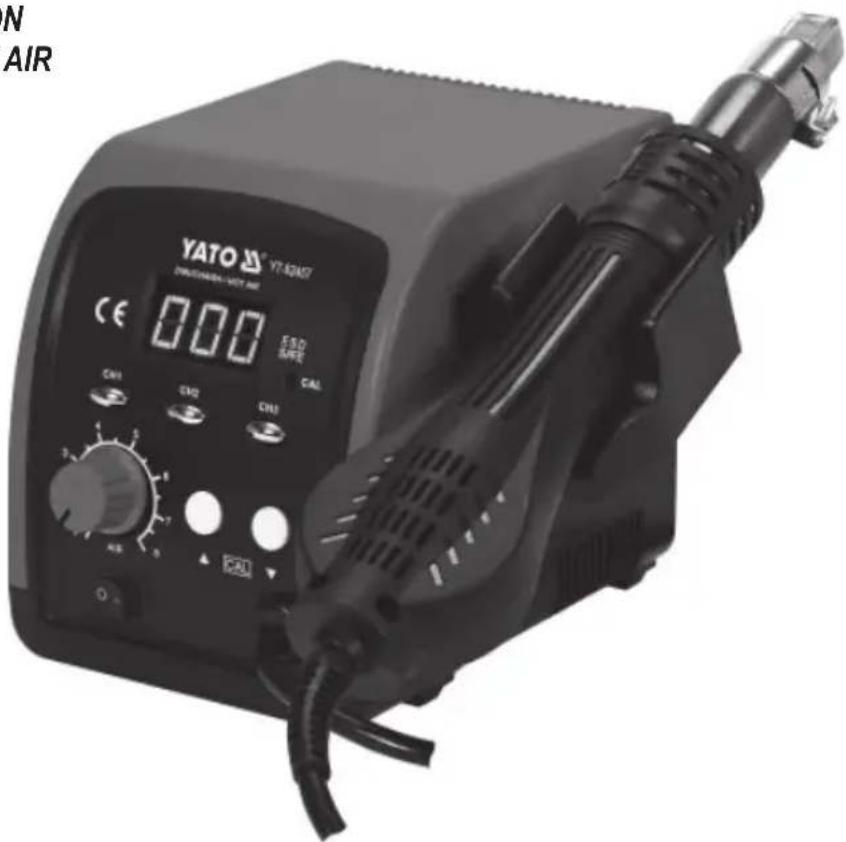

Ρύθμιση ταχύτητας εμφύσησης

Ρυθμίστε την ταχύτητα εμφύσησης αέρα χρησιμοποιώντας το περιστρεφόμενο κουμπί. Όσο υψηλότερη είναι η καθορισμένη τιμή, τόσο υψηλότερη είναι η ταχύτητα εμφύσησης.

Ρύθμιση της θερμοκρασίας εμφύσησης

Η θερμοκρασία μπορεί να ρυθμιστεί με τα κουμπιά που σημειώνονται με βέλη. Το πάτημα του κουμπιού με το βέλος προς τα πάνω αυξάνει τη θερμοκρασία. Το πάτημα του κουμπιού με το βέλος προς τα κάτω μειώνει τη θερμοκρασία. Η καθορισμένη θερμοκρασία θα εμφανιστεί στην οθόνη. Ένα πάτημα του κουμπιού υποδεικνύει αλλαγή θερμοκρασίας κατά 1 °C. Με το πάτημα και η κράτηση του πατημένου κουμπιού μπορείτε πιο γρήγορα να ρυθμίσετε τις θερμοκρασίες.

Ο σταθμός σάς επιτρέπει να θυμάστε τρεις τιμές θερμοκρασίας, οι οποίες μπορούν στη συνέχεια να επιλεγούν από ένα από τα τρία κουμπιά ταχείας επιλογής που φέρουν την ένδειξη CH1, CH2 ή CH3. Γία να προγραμματίσετε τη θερμοκρασία, τοποθετήστε το κολλητήρι στην υποδοχή, ρυθμίστε τη θερμοκρασία χρησιμοποιώντας τα κουμπιά με βέλη. Στη συνέχεια πιέστε και κρατήστε πατημένο ένα από τα κουμπιά ταχείας επιλογής μέχρι η οθόνη να εμφανίσει τον αριθμό της τράπεζας μνήμης. Αυτό σημαίνει ότι η προκαθορισμένη θερμοκρασία έχει αποθηκευτεί σε αυτήν την τράπεζα μνήμης.

Χρήση

Ανάλογα με τις ανάγκες, εγκαταστήστε τον εκτοξευτήρα στην έξοδο ακροφυσίου. Τοποθετήστε το κολλητήρι στην υποδοχή.

Ενεργοποιήστε τη σταθμό με χρήση του διακόπτη λειτουργίας. Ρυθμίστε τη θερμοκρασία χρησιμοποιώντας τα κουμπιά με βέλη ή τα κουμπιά γρήγορης επιλογής.

Κρατήστε το κολλητήρι στα χέρια σας και στρέψτε την έξοδο του ακροφυσίου προς τον χώρο εργασίας. Ρυθμίστε τη δύναμη του αέρα με το περιστρεφόμενο κουμπί.

Οι εργασίες μπορούν να ξεκινήσουν μετά τη σταθεροποίηση της θερμοκρασίας, η οποία θα υποδεικνύεται από το μπλε φως που

GR

αναβοσβήνει.

Αφού ολοκληρώσετε την εργασία σας, πρέπει να τοποθετήστε το κολλητήρι στην υποδοχή του με το ακροφύσιο στραμμένο προς τα πάνω. Ο αισθητήρας της συσκευής θα απενεργοποιήσει το θερμαντήρα και θα αρχίσει να ψύχει το κολλητήρι. Μετά την πτώση της θερμοκρασίας κάτω από τους 100 °C, η συσκευή μεταβαίνει σε κατάσταση αναμονής. Αν θέλετε να συνεχίσετε τη λειτουργία, απλά ανασηκώστε το κολλητήρι από την υποδοχή και η συσκευή θα επαναφέρει αυτόματα την προκαθορισμένη θερμοκρασία. Εάν η λειτουργία δεν επαναληφθεί, απενεργοποιήστε το σταθμό μέσω του διακόπτη.

Προσοχή! Συνιστάται η ρύθμιση της χαμηλότερης, επαρκούς θερμοκρασίας και της υψηλότερης ταχύτητας εμφύσησης. Οι παρά- μετροι αυτές θα επιτρέψουν την παράταση της διάρκειας ζωής του σταθμού και των ηλεκτρονικών εξαρτημάτων.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ

Μετά την ολοκλήρωση της εργασίας, αφήστε το κολλητήρι να κρυώσει, απενεργοποιήστε το σταθμό χρησιμοποιώντας το διακόπτη και αφήστε το μέχρι να κρυώσουν όλα τα στοιχεία. Αποσυνδέστε τπν σταθμό από την τροφοδοσία τραβώντας το φις από την πρίζα. Καθαρίστε το περίβλημα του σταθμού και την υποδοχή του κολλητηριού με ένα μαλακό πανί ελαφρώς βρεγμένο με νερό και στη συνέχεια στεγνώστε.

Το προϊόν πρέπει να φυλάσσεται αποσυνδεδεμένο από την παροχή ρεύματος. Σε μέρη στα οποία δεν θα έχουν πρόσβαση μη εξουσιοδοτημένα άτομα, ειδικά παιδιά. Ο χώρος αποθήκευσης πρέπει να προστατεύεται από τη σκόνη, την υγρασία, τις βροχοπτώσεις, την υπερβολική θερμότητα και να παρέχει επαρκή εξαερισμό για την πρόληψη της συμπύκνωσης υδρατμών.
