ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82815 Yato

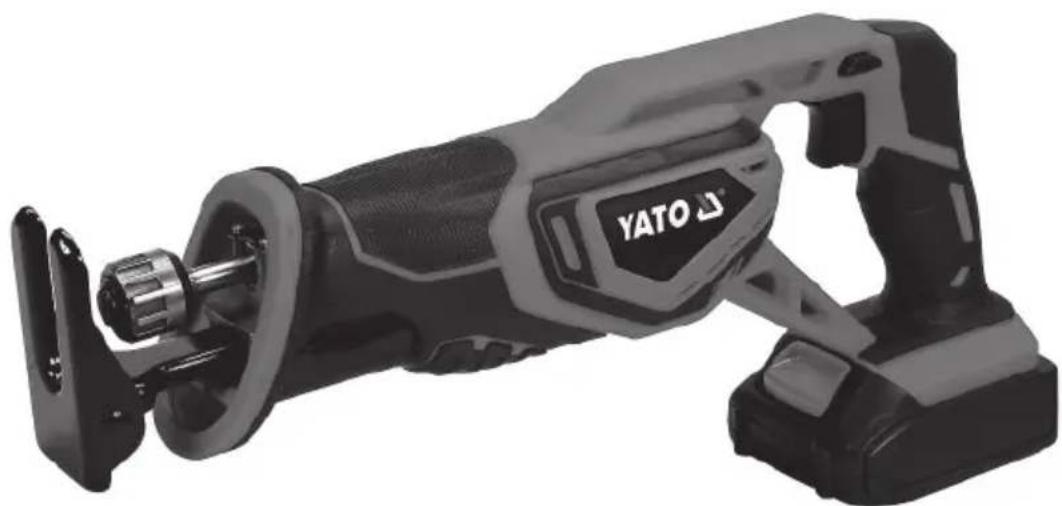

GR ΣΠΑΘΟΣΕΓΑ ΜΠΑΤΑΡΙΑΣ

YT-82814

YT-82815

CE

1. περίβλημα
2. χειρολαβή
3. ηλεκτρικός διακόπτης
4. blokada włącznika
5. σφιγκτήρας λάμας
6. λάμα
7. πέλμα
8. εμπλοκή πέλματος
9. συσσωρευτής
10. φορτιστής συσσωρευτή
11. μάνδαλο συσσωρευτή
12. δείκτης φόρτισης συσσωρευτή

Napięcie znamionowe

Nominal voltage

Nennspannung

Ονομαστική ταχύτητα περιστροφής

Πλάτος κοπής (μεγ) - ξύλο

Πλάτος (μεγ) – μαλακά μέταλλα

Ηλεκτρονικά ρυθμιζόμενη ταχύτητα περιστροφών

Li-Ion

Rodzaj akumulatora

Battery type

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Φορέστε τα γάντια προστασίας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητ απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

PL

CHARAKTERYSTYKA NARZĘDZIA

Η σπαθοσέγα αποτελεί ηλεκτροεργαλείο προορισμένο για κοπή επιφανειών ξύλινων ή από υλικό παραπλήσιο του ξύλου, πλακών από πολυαιθυλένιο ή πολυπροπυλένιο καθώς και μετάλλου με την βοήθεια κατάλληλα επιλεγμένης για το είδος του μετάλλου, λάμας. Χάρη στην εύκολη, χωρίς την απαίτηση επιπλέον εργαλείων, αλλαγής λάμας η σπαθοσέγα επιτρέπει την ευρεία χρήση σε οικοδομικές εργασίες. Η ορθή αξιόπιστη και ασφαλής εργασία του εργαλείου εξαρτάται από την αντίστοιχη χρήση του, για τον λόγο αυτό:

Πριν την έναρξη εργασίας με το εργαλείο θα πρέπει να διαβάσετε πλήρως τις οδηγίες και να τις τηρήσετε.

Για όλες τις φθορές και τραυματισμούς που προκύπτουν ως αποτέλεσμα της χρήσης του εργαλείου ενάντια στον προορισμό του, την μη τήρηση των κανόνων ασφαλείας και των συστάσεων των παρόντων οδηγιών, ο προμηθευτής δεν φέρει καμία ευθύνη. Η χρήση του εργαλείου ενάντια στον προορισμό του έχει επίσης ως αποτέλεσμα την απώλεια δικαιώματος του χρήση προς εγγύ-ηση καθώς και εγγύηση καλής λειτουργίας.

ΕΞΟΠΛΙΣΜΟΣ

Το προϊόν παραδίδεται πλήρες και δεν απαιτεί συναρμολόγηση. Μαζί με το προϊόν παραδίδονται: συσσωρευτής, σταθμός φόρτισης, (φορτιστής).

Προσοχή! Το προϊόν με αριθμό καταλόγου: ΥΤ-82815 δεν έχει εξοπλιστεί με συσσωρευτή και σταθμό φόρτισης.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μεγέθους Τιμή
Αριθμός καταλόγου YT-82814, YT-82815
Ονομαστική τάση [V] 18 DC
Ονομαστικές στροφές [min	-1] 0 - 3000
Πλάτος κοπής (μεγ)
- ξυλο [mm] 80
- μέταλλα	[mm] 10
Στήριγμα		κοινό 1/2" (12,7 mm)
Βήμα σέγας	[mm]	25,4
Επίπεδο θορύβου
- ακουστική πίεση	[dB(A)]	81,0 ± 3,0
- ισχύς	[dB(A)]	92,0 ± 3,0
Επίπεδο κραδασμών (κοπή πλακάς/δοκάρια ξύλου)	[m/s2]	7,5 ± 1,5 / 8,3 ± 1,5
Βαθμός προστασίας		IPX0
Κλάση μόνωσης		III
Βάρος	[kg]	1,6
Είδος συσσωρευτή		Li-ion
Χωρητικότητα συσσωρευτή*	[Ah]	2
Φορτιστής*
Τάση εισόδου	[V]	220 - 240
Συχνότητα δικτύου	[Hz]	50 / 60
Τάση εξόδου	[V] 21 DC
Ρεύμα εξόδου	[mA]	2,4
Ονομαστική ισχύς	[W]	60
Χρόνος φόρτισης**	[h]	1

* μόνο για μοντέλα εξοπλισμένα με συσσωρευτή και φορτιστή

** ο χρόνος φόρτισης αφορά μόνο συσσωρευτή χωρητικότητας που αναγράφεται στον πίνακα

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό.

GR

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα.

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα.

Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Протоύ ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμο- ποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε νά φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος

Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας

GR

εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξε το εργαλείο / μηχάνημα για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΑΛΙΝΔΡΟΜΙΚΑ ΠΡΙΟΝΙΑ

Να κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής κατά την εκτέλεση εργασιών όπου το στοιχείο κοπής μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση ή το δικό του καλώδιο. Το στοιχείο κοπής που έρχεται σε επαφή με έναν ενεργό καλώδιο μπορεί να προκαλέσει τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου να βρεθούν υπό τάση και να προκληθεί ηλεκτροπληξία στον χειριστή.

Χρησιμοποιήστε σφιγκτήρες ή άλλή πρακτική μέθοδο για να σφίξετε και να στηρίξετε με ασφάλεια τα τεμάχια εργασίας σε μια σταθερή πλατφόρμα. Κρατώντας το τεμάχιο με το χέρι ή πιέζοντας το με το σώμα σας το καθιστά ασταθές και μπορεί να οδηγήσει σε απώλεια ελέγχου.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΕΞΑΡΤΗΜΑΤΩΝ ΕΞΟΠΛΙΣΜΟΥ

ΠΡΟΣΟΧΗ! Η συναρμολόγηση εξοπλισμού μπορεί να πραγματοποιηθεί μόνο με αποσυνδεδεμένη τάση τροφοδοσίας. Αποσυνδέστε τον συσσωρευτή από την υποδοχή του ηλεκτροεργαλείου!

Η Σπαθοσέγα παραδίδεται πλήρης. Μετά το άνοιγμα της εργοστασιακής συσκευασίας θα πρέπει να ελέγξετε αν έχουν τοποθετηθεί εντός όλα τα εξαρτήματα.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Προσοχή! Όλες οι δραστηριότητες που είναι συνδεδεμένες με συναρμολόγηση και αλλαγή λάμας, ρύθμιση, και συντήρηση του ηλεκτροεργαλείου θα πρέπει να διεξαχθούν με αποσυνδεδεμένη την τάση τροφοδοσίας του εργαλείου, για τον λόγο αυτό πριν την πραγματοποίηση τέτοιων δραστηριοτήτων : αποσυνδέστε τον συσσωρευτή από το φις του ηλεκτροεργαλείου!

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΠΡΟΣΟΧΗ! Όλες οι δραστηριότητες που αναφέρονται στο παρακάτω τμήμα θα πρέπει να εκτελούνται με αποσυνδεδεμένη τάση τροφοδοσίας - ο συσσωρευτής θα πρέπει να αποσυνδεθεί από το εργαλείο!

Οδηγίες ασφαλούς φόρτισης συσσωρευτή

Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσωρευτών επιτρέπεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση

GR

άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματοποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου!

Η ηλεκτρική σέγα παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που αναγράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνήμης”, κάτι που επιτρέπει να τους φορτίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καιμά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας σπινθήρα.

Αποθήκευση συσσωρευτή

Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύτερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμένης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή.

Σε περίπτωση όπου ο συσσωρευτής είναι εντελώς κατεστραμμένος, θα πρέπει να παραδοθεί στο πλησιέστερο σημείο συλλογής και αδρανοποίησης τέτοιου τύπου απορριμμάτων.

Μεταφορά συσσωρευτών

Οι συσσωρευτές Λίθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιπούνται τότε επιπρόσθετες συνθήκες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπτει να ενεργείτε σύμφωνα με την νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπτει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση.

Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μεταφοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών.

Φόρτιση συσσωρευτή

Προσοχή! Πριν την φόρτιση θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο παροχής μέσω της απομάκρυνσης του φις του φορτιστή από την πρίζα.

Επιπλέον θα πρέπει να καθαρίσετε τον συσσωρευτή και τα μάνδαλά του από ρύπους, σκόνη με την βοήθεια μαλακού στεγνού υφάσματος.

Ο συσσωρευτής διαθέτει ενσωματωμένο δείκτη φόρτισης. Πιέζοντας το πλήκτρο, ανάβουν δίοδοι, όσο περισσότερες, τόσο περισσότερο φορτισμένος είναι ο συσσωρευτής.

Εάν μετά την πίεση του πλήκτρου οι δίοδοι δεν ανάβουν αυτό σημαίνει πως ο συσσωρευτής είναι αποφορτισμένος.

Αποσυνδέστε τον συσσωρευτή από το εργαλείο.

Εισάγετε τον συσσωρευτή στην πρίζα του φορτιστή (V).

Συνδέστε τον φορτιστή με την πρίζα δικτύου τροφοδοσίας.

Θα ανάψει κόκκινη δίοδος, που σημαίνει διαδικασία φόρτισης.

Με το πέρας της φόρτισης σβήνει ή κόκκινη δίοδος και ανάβει πράσινη, που σηματοδοτεί την πλήρη φόρτιση του συσσωρευτή.

Θα πρέπει να τραβήξετε το φις του φορτιστή από την πρίζα του δικτύου τροφοδοσίας.

Αφαιρέστε τον συσσωρευτή από τον σταθμό φόρτισης, πιέζοντας το μάνδαλό του.

Προσοχή! Εάν μετά την σύνδεση του φορτιστή στο δίκτυο ανάψει πράσινη δίοδος, σημαίνει πως ο συσσωρευτής είναι πλήρως φορτισμένος.

Σε αυτή την περίπτωση ο φορτιστής δεν ξεκινά την διαδικασία φόρτισης.

GR

Συναρμολόγηση και αλλαγή λάμας (II)

Θα πρέπει να ελέγξετε εάν η τοποθετημένη λάμα δεν είναι φθαρμένη, ραγισμένη, ή τα δόντια κοπής δεν είναι σπασμένα κλπ. Σε περίπτωση που διαπιστώσετε φθορές θα πρέπει να αλλάξετε την λάμα με νέα. Οι λάμες διαφέρουν ανάλογα με την χρήση τους. Λάμα για ξύλο και υλικά παραπλήσια του ξύλου διαθέτουν πλατιά τοποθετημένα δόντια, ενώ λάμες για μέταλλο και πλαστικά υλικά διαθέτουν μικρότερα δόντια. Θα πρέπει να επιλέξετε λάμα κατάλληλη για την προγραμματισμένη εργασία. Η λάμα θα πρέπει να τοποθετείται με τα δόντια να κατευθύνονται προς το κάτω ή το επάνω μέρος του περιβλήματος.

Προσοχή! Η τοποθέτηση της λάμας θα πρέπει να γίνεται με την χρήση γαντιών προστασίας. Περιορίζεται έτσι ο κίνδυνος τραυματισμού.

Περιστρέψτε το σφιγκτήρα του πείρου και στο διάκενο του πείρου εισάγετε το στήριγμα της λάμας. Περιστρέψτε τον σφιγκτήρα προς τη αντίθετη φορά και βεβαιωθείτε πως η λάμα έχει στερεωθεί κατάλληλα: ο σφιγκτήρας έχει επιστρέψει στην αρχική του θέση, η λάμα δεν μπορεί να αφαιρεθεί από τον πείρο.

Ρύθμιση ύψους και γωνίας πέλματος (III)

Με την ρύθμιση του ύψους του πέλματος μπορείτε να ρυθμίσετε το ύψος της κοπής. Για τον σκοπό αυτό θα πρέπει να περιστρέψετε κατά την φορά κίνησης των δεικτών του ρολογιού το μοχλό που βρίσκεται στο εμπρός μέρος του περιβλήματος, να θέσετε το πέλμα στο επιθυμητό ύψος και να στρέψετε τον μοχλό ανάποδα στην φορά των δεικτών του ρολογιού, μέχρι την εμπλοκή του με το κούμπωμα. Βεβαιωθείτε πως το πέλμα δεν αλλάζει ύψος κατά την εργασία. Η ρύθμιση του πέλματος είναι δυνατή βαθμιαία.

Το πέλμα επιτρέπει την συνεχή ρύθμιση γωνίας και κλίσης, για τον σκοπό αυτό θα πρέπει αναφορικά με τους οδηγούς του πέλματος. Αυτό επιτρέπει να αλλάξει η γωνία κοπής χωρίς την απομάκρυνση του πέλματος από την επιφάνεια του υλικού.

ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Πριν την έναρξη εργασίας θα πρέπει να βεβαιωθείτε πως η λάμα δεν είναι φθαρμένη και είναι στερεωμένη σωστά. Φορέστε προστατευτικά όρασης, προστατευτικά ακοής και γάντια εργασίας. Στερεώστε το προς επεξεργασία υλικό σε πάγκο εργασίας, π.χ. με την βοήθεια σφιγκτήρων, μέγγενης, κλπ. Ποτέ μην κρατάτε το προς κοπή υλικό μόνο με την βοήθεια των χεριών ή άλλων τμημάτων του σώματος. Σε περίπτωση κοπής θα πρέπει να στηριχθεί το υλικό στα άκρα του και κοντά στα σημεία κοπής. Τα υποστηρίγματα θα πρέπει να τοποθετηθούν και από τις δύο πλευρές της κοπής έτσι ώστε κατά την κοπή η λάμα να μην εμπλακεί στον πυρήνα. Κατά την κοπή το πέλμα θα πρέπει με την πλήρη του επιφάνεια να εγκάθεται στο προς κοπή υλικό.

Ενεργοποίηση/ απενεργοποίηση της σπαθοσέγας

Στο σημείο εργασίας βεβαιωθείτε πως το δάπεδο είναι ομαλό, σταθερό και απαλλαγμένο από ακαθαρσίες.

Λάβετε σίγουρη και σταθερή θέση.

Κρατήστε το εργαλείο από τις λαβές. Μην στηρίζετε τμήματα του εργαλείου σε κανένα αντικείμενο ή κτίριο.

Μετακινείστε και κρατήστε την εμπλοκή του διακόπτη, πιέστε με το δάκτυλο τον διακόπτη και κρατήστε τον. Ελέγξτε πως η λάμα κινείται ελεύθερα και το εργαλείο δεν πέφτει σε ύποπτους ή υπέρμετρους κραδασμούς. Δεν αναδύεται από το εργαλείο καπνός ή ύποπτη δυσσμία. Σε περίπτωση παρατήρησης οποιωνδήποτε δυσλειτουργιών θα πρέπει να απενεργοποιήσετε το εργαλείο, να αποσυνδέσετε το φις από το δίκτυο τροφοδοσίας και να παραδώσετε το εργαλείο σε εξουσιοδοτημένο σημείο επισκευών.

Κατά την εργασία δεν είναι υποχρεωτική η κράτηση της εμπλοκής του διακόπτη.

Η απενεργοποίηση του εργαλείου πραγματοποιείται με την απελευθέρωση της πίεσης στον διακόπτη. Μετά την διακοπή, η λάμα μπορεί να συνεχίσει να κινείται ακόμη για λίγο χρονικό διάστημα.

Κοπή ξύλου (VI)

Πριν την έναρξη κοπής θα πρέπει με μολύβι ξυλουργού να σημαδέψετε την γραμμή κοπής. Κατόπιν να στηρίξετε στο ξύλο το πέλμα και να θέσετε την λάμα σύμφωνα με την χαραγμένη γραμμή, ακολούθως να ενεργοποιήσετε το εργαλείο και να του επιτρέψετε να λάβει τις ονομαστικές του στροφές, οπότε και αρχίζετε την κοπή. Κατά την κοπή δεν πρέπει να ασκείτε μεγάλη πίεση στο πέλμα και την λάμα καθώς αυτό μπορεί να προκαλέσει θραύση του εργαλείου.

Κοπή σε βάθος

Προσοχή! Η κοπή σε βάθος μπορεί να πραγματοποιηθεί μόνο σε μαλακά υλικά όπως ξύλο ή γυψοσανίδες. Ποτέ δεν πρέπει να πραγματοποιείτε κοπή σε βάθος σε μέταλλο ή άλλο σκληρό υλικό.

Για την κοπή σε βάθος θα πρέπει να εφαρμόσετε κοντή λάμα. Θέστε μέγιστες στροφές. Στηρίξτε την ακμή του πέλματος του προς κοπή υλικού και ενεργοποιήστε το εργαλείο. Πιέζοντας, επιτρέψτε στην λάμα να εμβαθύνει στο υλικό μέχρι το σημείο όπου το πέλμα να βρει αντίσταση από το προς κοπή υλικό. Συνεχίστε κατά μήκος της χαραγμένης γραμμής.

Σε περίπτωση κοπής ξύλου, θα πρέπει να αρχίσετε την κοπή από μικρότερη ταχύτητα και να την αυξήσετε κατά την διάρκεια της κοπής.

Κοπή σε ακμές

Προσοχή! Για την κοπή σε ακμές θα πρέπει να εφαρμόσετε ειδική λάμα με αυξημένη ελαστικότητα.

Είναι δυνατή η κοπή ακριβώς δίπλα σε τοίχους, πατώματα καθώς και σε δυστρόσιτα σημεία. Για παράδειγμα, σε σωλήνες. Κατά την κοπή θα πρέπει να βεβαιωθείτε πως η λάμα θα διαπερνά την συνολική διατομή του κομμένου υλικού. Απταγορεύεται ή κοπή γύρω από τοίχους, ενδέχεται να προκληθεί ανάκρουση του εργαλείου προς την πλευρά του χειριστή.

GR

Συνιστάται η τοποθέτηση λάμας με αντεστραμμένη κατά 180 μοίρες λεπίδα, αναφορικά με την κανονική της θέση. Αυτό εξασφαλίζει ευκολότερη κοπή.

Κοπή ανοιγμάτων

Προσοχή! Για την κοπή ανοιγμάτων θα πρέπει να εφαρμόσετε λάμες προορισμένες για κοπή τόξων.

Πριν την έναρξη εργασίας θα πρέπει να σχηματίζετε γραμμή κοπής. Κατόπιν με δράπανο να ανοίγετε ένα άνοιγμα και εντός αυτού να τοποθετήσετε την λάμα της σέγας και να ξεκινήσετε την κοπή

Κοπή μετάλλου

Προσοχή! Θα πρέπει να επιλέξετε το κατάλληλο είδος λάμας για το είδος μετάλλου προς κοπή. Εξασφαλίζεται μεγαλύτερη ασφάλεια εργασίας καθώς και επιμήκυνση της διάρκειας ζωής της λάμας.

Σε περίπτωση κοπής λεπτών φύλλων μετάλλου, το φύλλο θα πρέπει να τοποθετηθεί ανάμεσα σε δύο κομμάτια ξύλου. Αυτό επι- τρέπει την επίτευξη ομαλής γραμμής κοπής και μειώνει τους κραδασμούς κατά την εργασία.

Συνιστάται η εφαρμογή κατάλληλου για το συγκεκριμένο είδος μετάλλου, ψυκτικού μέσου. Εάν αυτό είναι δυνατό στο εύρος όπου κινείται το πέλμα της σέγας, να εφαρμόσετε λεπτό φιλμ ελαίου. Διευκολύνεται έτσι η λειτουργία της σέγας.

Πρόσθετες παρατηρήσεις

Δεν επιτρέπεται η υπερφόρτωση του εργαλείου, η θερμοκρασία της εξωτερικής επιφάνειας δεν πρέπει ποτέ να ξεπεράσει τους 60°C. Μετά το πέρας της εργασίας, απενεργοποιήστε την σπαθοσέγα, αποσυνδέστε τον συσσωρευτή και πραγματοποιήστε συντήρηση και επισκόπηση.

Η δηλωθείσα συνολική τιμή κραδασμών έχει μετρηθεί με την βοήθεια τυπικής μεθόδου έρευνας και μπορεί να χρησιμοποιηθεί για σύγκριση ενός εργαλείου με άλλο.

Η δηλωθείσα συνολική ποσότητα κραδασμών μπορεί να χρησιμοποιηθεί σε έκθεση προκαταρκτικής αξιολόγησης.

Προσοχή! Η εκπομπή κραδασμών κατά την λειτουργία του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου.

Προσοχή! Θα πρέπει να οριστούν μέσα προστασίας με χαρακτήρα ασφάλειας του χρήστη, τα οποία βασίζονται στην αξιολόγηση έκθεσης σε πραγματικές συνθήκες χρήσης (συνυπολογίζοντας σε αυτό όλους τους κύκλους εργασίας, π.χ. όταν το εργαλείο είναι αποσυνδεδεμένο, ή λειτουργεί σε κατάσταση άρανείας καθώς και κατά την ενεργοποίηση).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΟΠΗΣΕΙΣ

ΠΡΟΣΟΧΗ! Πριν την ρύθμιση, τεχνική χρήση ή συντήρηση, τραβήξτε το φις του εργαλείου από την πρίζα του δικτύου. Μετά το τέλος της εργασίας ελέγξτε την τεχνική κατάσταση του εργαλείου, μέσω εξωτερικής οπτικής επισκόπησης και εκτίμησης: κορμού, χειρολαβής, ηλεκτρικού αγωγού με φις και εύκαμπτο στέλεχος, λειτουργία του ηλεκτρικού διακόπτη, καθαριότητα των αεραγωγών εξαερισμού, σπινθηρισμό στα καρβουνάκια, θόρυβο στα ρουλεμάν και την μετάδοση, εκκίνηση και ομοιομορφία εργασίας. Κατά την εγγύηση ο χρήστης δεν μπορεί να αποσυναρμολογήσει ηλεκτροεργαλεία, ούτε να αλλάξει κανένα από τα υποσυστήματα ή εξαρτήματα, καθώς αυτό θα προκαλέσει απώλεια δικαιώματος εγγύησης.

Όλες οι ατέλειες που ανιχνεύονται κατά την επισκόπηση ή κατά την εργασία, είναι σήμα για διεξαγωγή επισκευής σε εξουσιοδο- τημένο σημείο. Μετά το τέλος της εργασίας, το περίβλημα, οι αρμοί εξαερισμού, οι μεταγωγείς, η επιπρόσθετη χειρολαβή και το κάλυμμα, θα πρέπει να καθαριστούν με πεπιεσμένο αέρα (πίεσης όχι μεγαλύτερης των 0,3 MPa), με πινέλο ή με στεγνό ύφασμα χωρίς την χρήση χημικών και καθαριστικών. Το εργαλείο και το στέλεχος θα πρέπει να καθαριστούν με στεγνό, καθαρό ύφασμα.

TOYA S.A.
