ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82772 Yato

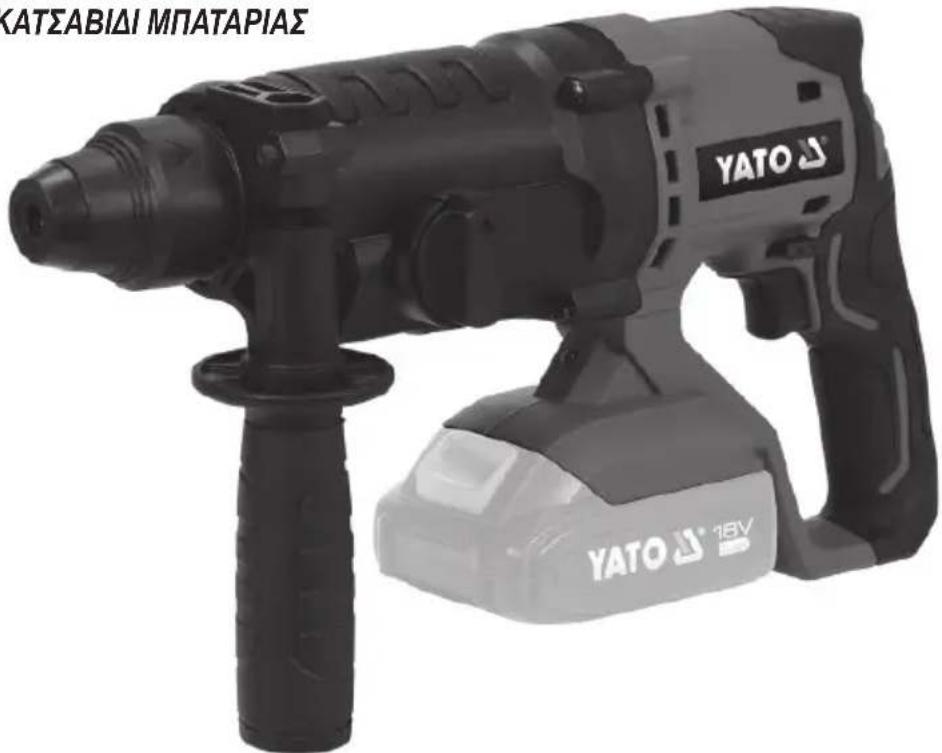

GR KPOYΣTIKO ΔΡΑΠΑΝΟ ΚΑΤΣΑΒΙΔΙ ΜΠΑΤΑΡΙΑΣ

YT-82772

ΚΑΤΣΑΒΙΔΙ ΜΠΑΤΑΡΙΑΣ ΥΑΤΟ ΥΑΤΟ 13V

CE

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

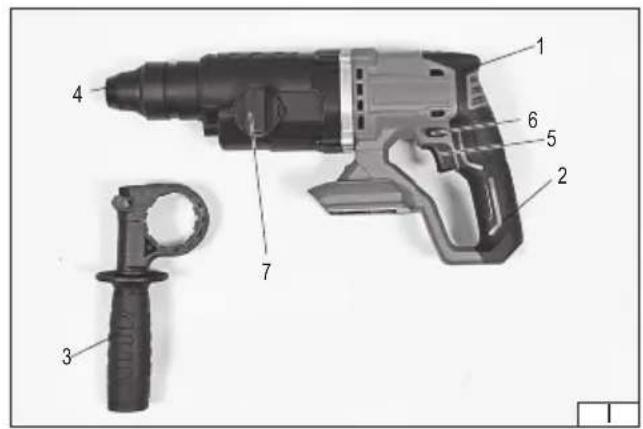

1. περίβλημα
2. κύρια λαβή
3. πρόσθετη λαβή
4. στόμιο δράπανου SDS+
5. διακόπτης ενεργοποίησης
6. διακόπτης εναλλαγής της κατευθύνσεως περιστροφής
7. διακόπτης τρόπου εργασίας
8. δείκτης επιπέδου φορτίσεως του συσσωρευτή

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Φορέστε τα γάντια προστασίας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

CHARAKTERYSTYKA PRODUKTU

ΧΑΡΑΚΤΗΡΗΣΤΙΚΑ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Το τρυπανοδράπανο – ηλεκτρικό κατσαβίδι αποτελεί ένα γενικό κινητό εργαλείο, το οποίο δεν απαιτεί την ύπαρξη κάποιας εξωτερική πηγής τροφοδοσίας και το οποίο είναι ιδανικό για τους τεχνίτες-μάστορες που επιθυμούν να ανοίξουν τρύπες σε διαφόρων ειδών υλικά (πχ. σε ξύλο και σε υλικά τα οποία έχουν ως πρώτη ύλη το ξύλο καθώς και σε μέταλλα) ενώ χρησιμεύει και για το βίδωμα και ξεβίδωμα βιδών και κοχλίων καθώς και, λόγω της λειτουργίας του κρουστικού τρυπανισμού, για το άνοιγμα οπών σε σκληρά κεραμικά υλικά (πχ. σε μπετόν). Τα ιδιαίτερα πλεονεκτήματα του εργαλείου θα εκτιμηθούν από τους χρήστες οι οποίοι εκτελούν διαφόρων ειδών εργασίες συναρμολογήσεως και φινιρίσματος. Το προϊόν δεν προορίζεται για εμπορική χρήση. Η ορθή, αξιόπιστη και ασφαλής λειτουργία του ηλεκτρικού εργαλείου εξαρτάται από την σωστή χρήση του, γι' αυτό:

Πριν προχωρήσετε στην εργασία με την βοήθεια του εργαλείου πρέπει να διαβάσετε ολόκληρες τις οδηγίες χρήσεως και να τις φυλάξετε.

Για τις ζημιές, οι οποίες ενδέχεται να προκληθούν εξ αιτίας της μη συμμορφώσεως προς τις οδηγίες ασφαλείας και τις υποδείξεις του παρόντος εγχειριδίου χρήσεως δεν φέρει ευθύνη ο πάροχος.

ΕΞΟΠΛΙΣΜΟΣ

Η συσκευή παραδίδεται υπό πλήρη μορφή και δεν απαιτεί περαιτέρω συναρμολόγηση. Προσοχή! Το προϊόν δεν είναι εξοπλισμένο με συσσωρευτή και φορτιστή.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Τιμή
Αριθμός καταλόγου YT-82772
Τάση λειτουργίας [V] 18 DC
Στροφές (στο ρελαντί)	[min-] 0 - 1000
Συχνότητα κρούσεως [min	-] 0 - 5000
Ενέργεια κρούσεως [J] 2,4
Επίπεδο θορύβου
- ακουστική πίεση L_ρα ± K_ακ ⓣT/T	[dB] 92,0 ± 3,0 / 92,0 ± 3,0
- ακουστική ισχύς L_ακ ± K_ακ ⓣT/T	[dB]	100,0 ± 3,0 / 100,0 ± 3,0
Βαθμός προστασίας		IPX0
Μονωτική κλάση		III
Επίπεδο δονήσεων a_y ± K ⓣT/T	[m/s2]	13,3 ± 1,5 / 11,6 ± 1,5
Μάζα	[kg]	2,3
Λαβή εργαλείου		SDS+
Μέγιστη διάμετρος τρυπανισμού
- σε ξύλο	[mm]	30
- σε μπτετόν	[mm]	24
- σε ατσάλι	[mm]	13
Είδος συσσωρευτή		YATO 18 V Li-Ion

ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΣΟΧΗ! Διαβάστε καλά τις οδηγίες χρήσης. Η μη τήρηση μπορεί να φέρει την ηλεκτροπληξία, την πυρκαγιά ή τις σωματικές βλάβες. Η έννοια „ηλεκτρικό εργαλείο” που χρησιμοποιείται στις οδηγίες χρήσης αφορά όλα τα εργαλεία που προωθούνται με το ηλεκτρικό ρεύμα όσο με το καλώδιο τόσο και χωρίς.

ΝΑ ΥΠΑΚΟΥΕΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ

Τόπος εργασίας

Ό τόπος της εργασίας πρέπει να διατηρείται καλά φωτιζόμενος και καθαρός. Η ακαταστασία και ο χαμηλός φωτισμός μπορούν να φέρουν ατυχήματα.

Δεν πρέπει να εργάζεστε με τα ηλεκτρικά εργαλεία στο περιβάλλον με το αυξημένο ρίσκο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία βγάζουν σπίθες, που μπορούν να προκαλέσουν πυρκαγιά σε επαφή με τα εύφλεκτα αέρια ή ατμούς.

Να κρατάτε μακριά τα παιδιά και τα τρίτα πρόσωπα από τον χώρο εργασίας. Η έλλειψη της συγκέντρωσης μπορεί να προκαλέσει την απώλεια ελέγχου στο εργαλείο

Ηλεκτρική ασφάλεια

Ο ρευματολήπτης πρέπει να ταιριάζει με την πρίζα. Απαγορεύεται η τροποποίηση του ρευματολήπτη. Απαγορεύεται η

GR

χρήση οποιουδήποτε τύπου προσαρμογέα με σκοπό την προσαρμογή του φις στην πρίζα. Μη τροποποιημένος ρευματολήπτης που ταιριάζει στην πρίζα μειώνει το ρίσκο ηλεκτροπληξίας.

Να αποφεύγετε την επαφή με γειωμένες επιφάνειες τέτοιες όπως οι σωλήνες, τα καλοριφέρ και τα ψυγεία. Η γείωση του σώματος αυξάνει το ρίσκο της ηλεκτροπληξίας.

Δεν πρέπει να εκθέτετε τα ηλεκτρικά εργαλεία σε επαφή με τα ατμοσφαιρικά απόβλητα ή την υγρασία. Το νερό και η υγρασία, που θα εισέλθει στο εσωτερικό του ηλεκτρικού εργαλείου αυξάνει το ρίσκο της ηλεκτροπληξίας.

Να μην επιβαρύνεται το καλώδιο τροφοδότησης. Να μην χρησιμοποιείτε το καλώδιο τροφοδότησης για τη μεταφορά, τη σύνδεση και την αποσύνδεση του φις από τη πρίζα. Να αποφεύγετε την επαφή του καλωδίου τροφοδότησης με τη θερμότητα, τα λάδια, τα κοφτερά αντικείμενα και τα κινητά στοιχεία. Η βλάβη του καλωδίου τροφοδότησης αυξάνει το ρίσκο ηλεκτροπληξίας.

Στην περίπτωση της εργασίας εκτός κλειστών χώρων πρέπει να χρησιμοποιείτε τις μπαλαντέζες που προορίζονται για την εργασία εκτός των κλειστών χώρων. Η χρήση της κατάλληλης μπαλαντέζας μειώνει το ρίσκο της ηλεκτροπληξίας.

Στην περίπτωση, όπου η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, ως την προστασία από την τάση τροφοδότησης πρέπει να χρησιμοποιείτε τη συσκευή υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει το ρίσκο ηλεκτροπληξίας.

Η προσωπική ασφάλεια

Ξεκίνησε την εργασία σε καλή φυσική και ψυχική κατάσταση. Δώσε προσοχή σε αυτό που κάνεις. Να μην εργάζεσαι κουρασμένος ή υπό την επιρροή των φαρμάκων ή του αλκοόλ. Ακόμα και μια στιγμή απροσεξίας κατά την εργασία μπορεί να φέρει τις σοβαρές σωματικές βλάβες.

Χρησιμοποίησε τα μέσα της προσωπικής ασφάλειας. Να φοράς πάντα τα γυαλιά προστασίας. Η χρήση των μέσων της προσωπικής ασφάλειας, τέτοιων όπως οι μάσκες κατά της σκόνης, τα προστατευτικά υποδήματα, τα κράνη και οι ωτασπίδες μειώνουν το ρίσκο των επικίνδυνων σωματικών βλαβών.

Να αποφεύγεται η τυχαία ενεργοποίηση του εργαλείου. Βεβαιωθείτε, ο ηλεκτρικός διακόπτης είναι στη θέση „ενεργοποιημένος” πριν τη σύνδεση του εργαλείου στο δίκτυο ηλεκτρικής ενέργειας. Το κράτημα του εργαλείου με το δάχτυλο στο διακόπτη ή η σύνδεση του ηλεκτρικού εργαλείου, όταν ο διακόπτης είναι στη θέση „ενεργοποιημένος” μπορεί να φέρει σοβαρές σωματικές βλάβες.

Πριν την ενεργοποίηση του ηλεκτρικού εργαλείου αφαίρεσε όλα τα κλειδιά και τα ηλεκτρικά εργαλεία, που χρησιμοποιήθηκαν για τη ρύθμισή του. Το αφημένο κλειδί στα περιστρεφόμενα στοιχεία του εργαλείου μπορεί να φέρει τις σοβαρές σωματικές βλάβες.

Διατήρησε την ισορροπία. Διατήρησε συνέχεια την κατάλληλη θέση. Αυτό θα Σου επιτρέψει τον πιο εύκολο έλεγχο στο ηλεκτρικό εργαλείο σε περίπτωση των αναπόφευκτων καταστάσεων κατά την εργασία.

Φόρα την ένδυση προστασίας. Να μην φοράτε την χαλαρή ένδυση και κοσμήματα. Κράτα τα μαλλιά, την ένδυση και τα γάντια εργασίας μακριά από τα κινητά μέρη του ηλεκτρικού εργαλείου. Η χαλαρή ένδυση, τα κοσμήματα ή τα μακριά μαλλιά μπορούν να πιαστούν στα κινητά μέρη του εργαλείου. Χρησιμοποίησε τους συλλέκτες σκόνης ή τα δοχεία για τη σκόνη, εάν το εργαλείο είναι εξοπλισμένο σε τέτοια. Φρόντισε ώστε να τα εγκαταστήσεις καλά. Η χρήση του συλλέκτη της σκόνης μειώνει το ρίσκο των σοβαρών σωματικών βλαβών.

Η χρήση του ηλεκτρικού εργαλείου

Να μην επιβαρύνετε το ηλεκτρικό εργαλείο. Χρησιμοποίησε το κατάλληλο εργαλείο για τη συγκεκριμένη εργασία. Η κατάλληλη επιλογή του εργαλείου για τη συγκεκριμένη εργασία, θα σου εξασφαλίσει την πιο αποδοτική και ασφαλή εργασία.

Να μην χρησιμοποιείται το ηλεκτρικό εργαλείο, εάν δεν λειτουργεί ο ηλεκτρικός διακόπτης του ρεύματος. Το εργαλείο, που ελέγχεται με τη βοήθεια του διακόπτη του ρεύματος είναι επικίνδυνο και πρέπει να δοθεί προς επισκευή.

Βγάλε το φις από την πρίζα πριν τη ρύθμιση, την αλλαγή των ανταλλακτικών ή την αποθήκευση του εργαλείου. Αυτό θα επιτρέψει την αποφυγή της τυχαίας ενεργοποίησης του ηλεκτρικού εργαλείου.

Το εργαλείο να φυλάσσεται μακριά από τα παιδιά. Να μην επιτρέπετε να εργάζονται με το εργαλείο τα πρόσωπα που δεν εκπαιδεύτηκα. Το ηλεκτρικό εργαλείο μπορεί να είναι επικίνδυνο στα χέρια ενός μη εκπαιδευμένου.

Εξασφάλισε την καλύτερη συντήρηση του εργαλείου. Έλεγχε το εργαλείο από τη γωνία του μη ταιριαστού και των χαλαροτήτων των κινητών τμημάτων. Έλεγχε εάν το οποιοδήποτε στοιχείο του εργαλείου δεν είναι κατεστραμμένο. Στην περίπτωση της ανακάλυψης των βλαβών πρέπει να τις επιδιορθώσετε πριν τη χρήση του ηλεκτρικού εργαλείου. Πολλά ατυχήματα προκαλούνται λόγω της ακατάλληλης συντήρησης του εργαλείου. Τα εργαλεία κοπής πρέπει να διατηρούνται καθαρά και ακονισμένα. Τα κατάλληλα συντηρημένα εργαλεία ελέγχονται καλύτερα κατά την εργασία.

Χρησιμοποίησε τα ηλεκτρικά εργαλεία και τα ανταλλακτικά σύμφωνα με τις παραπάνω οδηγίες χρήσης. Χρησιμοποίησε τα εργαλεία σύμφωνα με τον προορισμό λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση των εργαλείων για άλλη εργασία από αυτήν που σχεδιάστηκαν μπορεί να αυξήσει το ρίσκο δημιουργίας των επικίνδυνων καταστάσεων.

Επισκευές

Επισκέυασε το εργαλείο μόνο σε εξουσιοδοτημένα συνεργεία, χρησιμοποιώντας μόνο τα αυθεντικά ανταλλακτικά. Αυτό θα σου εξασφαλίσει την κατάλληλη ασφάλεια εργασίας του ηλεκτρικού εργαλείου.

ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Χρησιμοποιείτε προστατευτικά αυτιών όταν κάνετε χρήση του κρουστικού τρυπανιού. Η έκθεση σε υψηλά επίπεδα θο- ρύβου μπορεί να προκαλέσει απώλεια της ακοής σας.

Χρησιμοποιείτε το εργαλείο με τις επιπρόσθετες λαβές του, οι οποίες παρέχονται στην συσκευασία μαζί με το εργαλείο.

Η απώλεια του ελέγχου μπορεί να προκαλέσει σωματική βλάβη του χρήστη του εργαλείου.

Χρησιμοποιείτε προστατευτική μάσκα για την σκόνη. Η χρήση των μασκών προστασίας έναντι της σκόνης μειώνει τον κινδυ- νο σοβαρού τραυματισμού του σώματός σας.

Σε εργασίες, κατά την διάρκεια της εκτελέσεως των οποίων υφίσταται πιθανότητα το εισαγόμενο εργαλείο να έρθει σε επαφή με κάποιο μη εμφανές καλώδιο, στο οποίο υπάρχει τάση ηλεκτρικού ρεύματος, να κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες λαβές του. Το εισαγόμενο εξάρτημα, το οποίο έρχεται σε επαφή με κάποιον αγωγό υπό τάση μπορεί να έχει ως αποτέλεσμα τα μεταλλικά εξαρτήματα του εργαλείου να βρεθούν υπό τάση ηλεκτρικού ρεύματος, πράγμα, το οποίο μπορεί να προκαλέσει ηλεκτροπληξία του χειριστή του εργαλείου.

ΧΡΗΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Προετοιμασία του προϊόντος πριν από την λειτουργία

Προσοχή! Όλες οι ενέργειες που αναγράφονται στο παρακάτω κεφάλαιο να γίνονται με αποσυνδεδεμένη την τάση τροφοδοσίας ηλεκτρικού ρεύματος – η μπαταρία πρέπει να έχει αποσυνδεθεί από το εργαλείο!

Μόνο οι ακόλουθες μπαταρίες ιόντων λιθίου 18V ΥΑΤΟ μπορούν να χρησιμοποιηθούν για την τροφοδοσία του εργαλείου: ΥΤ-82842, ΥΤ-82843, ΥΤ-82844 και ΥΤ-82845, που μπορούν να φορτιστούν μόνο με φορτιστές ΥΑΤΟ ΥΤ-82848 ή ΥΤ-82849. Απαγορεύεται η χρήση άλλων μπαταριών με διαφορετική ονομαστική τάση και οποίων δεν ταιριάζουν με την υποδοχή της μπαταρίας του εργαλείου. Απαγορεύεται να τροποποιήσετε την υποδοχή ή/και την μπαταρία για να τα συνδέσετε μεταξύ τους.

Τοποθετήστε την φορτισμένη μπαταρία στους οδηγούς υποδοχής της μπαταρίας έτσι ώστε το κλείστρο της μπαταρίας να την συγκρατεί στη θέση της (II). Βεβαιωθείτε ότι η μπαταρία δεν θα βγει από μόνη της από την υποδοχή του εργαλείου.

Μετά την εγκατάσταση της μπαταρίας, το εργαλείο είναι έτοιμο για λειτουργία.

Στερέωση της πρόσθετης λαβής (III)

Τοποθετήστε την πρόσθετη λαβή στην επιθυμητή θέση και στρέψτε τη λαβή για να σφίξετε το σφιγκτήρα.

Εισαγωγή και εξαγωγή του τρυπανιού στο στόμιο του εργαλείου (IV)

Το προϊόν είναι εφοδιασμένο με υποδοχή τρυπανιού SDS+, η οποία δεν γίνεται να αποσυναρμολογηθεί.

Η εισαγωγή του εισαγόμενου εργαλείου, το οποίο είναι εφοδιασμένο με λαβή SDS+ πρέπει να γίνει με τον παρακάτω τρόπο.

Η λαβή SDS+ του εισαγόμενου εργαλείου πρέπει να καθαριστεί καλά κι έπειτα να αλειφθεί με μία λεπτή στρώση γράσου γενικής χρήσης.

Τραβήξτε το οπίσθιο τμήμα του στομίου προς την κατεύθυνση της λαβής του προϊόντος και κρατήστε το σε αυτή την θέση. Εισάγετε το εισαγόμενο εργαλείο στο στόμιο. Ελέγξτε εάν το εισαγόμενο εργαλείο δεν ενδέχεται να εξαχθεί από μόνο του κατά την διάρκεια τως εργασιών. Το τρυπάνι θα πρέπει να έχει το περιθώριο μιας μικρής κινήσεως μπρος-πίσω, όμως δεν θα πρέπει να είναι δυνατή η πλήρης εξαγωγή του από το στόμιο.

Σε αντίθετη περίπτωση θα πρέπει να επαναλάβετε την διαδικασία εισαγωγής.

Η εξαγωγή του εισαγόμενου εργαλείου από το στόμιου του δράπανου γίνεται αντιστρέφοντας τα βήματα που ακολουθήθηκαν για την εισαγωγή του.

Ρύθμιση τρόπου λειτουργίας (V)

Η λειτουργία με κρούση θα σας διευκολύνει όταν επιθυμείτε να κάνετε τρύπες σε μπετόν, τοίχο και σκληρά κεραμικά υλικά (τούβλο, πέτρα, μάρμαρο). Για το σκοπό αυτό χρησιμοποιείστε την επιλογή εργασίας με κρούση, το σύμβολο με τρυπάνι και σφυρί.

Κατά τη διάτρηση διαφορετικού υλικού, πρέπει να κλείσετε τη λειτουργία κρούσης, επιλέγοντας την εργασία χωρίς κρούση, το σύμβολο με τρυπάνι.

Υπάρχει και η δυνατότητα επιλογής της λειτουργίας σφυρηλάτησης όταν αποσυνδέονται περιστροφές ενώ παραμένει κρούση.

Για το παραπάνω σκοπό επιλέξτε τη λειτουργία σφυρηλάτησης, το σύμβολο με το σφυρί.

Ρύθμιση της κατεύθυνσης περιστροφής (VI)

Ρυθμίστε τον διακόπτη της κατεύθυνσης περιστροφής στην θέση που σημειώνεται με την βοήθεια των συμβόλων κατευθύνσεως ή γραμμάτων. Το σύμβολο που είναι στραμμένο προς την κατεύθυνση της λαβής ή το γράμμα R σημαίνει δεξιόστροφη περιστροφική φορά – τρυπανισμός με δεξιόστροφο τρυπάνι, βίδωμα δεξιόστροφων βιδών, ξεβίδωμα αριστερόστροφων βιδών. Το σύμβολο που είναι στραμμένο προς την αντίθετη κατεύθυνση από αυτήν της λαβής ή το γράμμα L σημαίνει αριστερόστροφη περιστροφική φορά

GR

– τρυπανισμός με αριστερόστροφο τρυπάνι, βίδωμα δεξιόστροφων βιδών και ξεβίδωμα αριστερόστροφων βιδών. Προσοχή! Η αλλαγή της κατεύθυνσης περιστροφής μπορεί να γίνει μόνο όταν τον εργαλείο είναι απενεργοποιημένο και η άτρακτος δεν περιστρέφεται.

Δίπλα στον δείκτη του επιπέδου φορτίσεως του συσσωρευτή βρίσκεται επίσης ο δείκτης της περιστροφικής φοράς, ο οπιός την στιγμή ενεργοποίησης του εργαλείου δείχνει την επιλεχθείσα ρύθμιση μέσω του φωτισμού του συμβόλου κατευθύνσεως περιστροφής.

Ρύθμιση ταχύτητας και ροπής περιστροφής

Το προϊόν δεν διαθέτει ανεξάρτητους ρυθμιστές, οι οποίοι να επιτρέπουν την ρύθμιση της ταχύτητας περιστροφής και της περιστροφικής ροπής. Η αύξηση της ακούμενης πιέσεως επί του διακόπτη προκαλεί την αύξηση της ταχύτητας περιστροφής άρα και της περιστροφικής ροπής, μέχρις ότου επιτευχθεί η μέγιστη ταχύτητα περιστροφής και η μέγιστη περιστροφική ροπή. Στην διάρκεια του κρουστικού τρυπανισμού η αύξηση της ακούμενης πιέσεως επί του διακόπτη θα προκαλέσει επίσης και την αύξηση της συχνότητας των κρούσεων.

Προπαρασκευαστικές εργασίες

Πρίν ξεκινήσετε τις εργασίες με το εργαλείο:

Σταθεροποιήστε το υλικό, το οποίο πρόκειται να επεξεργαστείτε επάνω σε μία μέγγενη ή με την βοήθεια ξυλουργικών σφιγγτήρων. Χρησιμοποιείτε εργαλεία κατάλληλα για την εκάστοτε εργασία. Μεριμνήστε ώστε τα εργαλεία να είναι τροχισμένα και σε καλή κατάσταση.

Φορέστε φόρμα εργασίας και προστατευτικά καλύμματα για τα μάτια και τα αυτιά.

Τοποθετήστε την μπαταρία στο προϊόν.

Πιάστε το τρυπανοδράπανο - ηλεκτρικό κατσαβίδι και με τα δύο χέρια μέσω της λαβής και του πρόσθετου χερουλιού. (VII).

Λάβετε μία σίγουρη και σταθερή στάση.

Εναργοποιήστε το τρυπανοδράπανο - ηλεκτρικό κατσαβίδι πιέζοντας με το δάκτυλό σας τον ηλεκτρικό διακόπτη.

Προσοχή! Σε περίπτωση που παρατηρήσετε ύποπτους θορύβους, κραδασμούς, κάποια περίεργη μυρωδιά κ.τ.λ. πρέπει να σβήσετε αμέσως το τρυπανοδράπανο - ηλεκτρικό κατσαβίδι και να εξάγετε τον συσσωρευτή από το εργαλείο.

Η απενεργοποίηση του τρυπανοδράπανου - ηλεκτρικού κατσαβίδιού γίνεται με την πλήρη απομάκρυνση του δακτύλου από τον ηλεκτρικό διακόπτη. Το εισαγόμενο στέλεχος θα περιστρέφεται ακόμη για λίγη ώρα μετά την απενεργοποίηση του προϊόντος. Μπορείτε να ακουμπήσετε κάπου το προϊόν ή να ξεκινήσετε κάποια άλλη εργασία με το εργαλείο, μονάχα αφού το εισαγόμενο στέλεχος πάψει πλήρως να περιστρέφεται.

ΧΡΗΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Χρήση δεξιόστροφης ή αριστερόστροφης φοράς περιστροφής

Χρησιμοποιείτε την δεξιόστροφη φορά περιστροφής όταν τρυπάτε κάποια επιφάνεια χρησιμοποιώντας τα αντίστοιχα δεξιόστροφα τρυπάνια. Χρησιμοποιείτε την αριστερόστροφη φορά περιστροφής σε περίπτωση που το δεξιόστροφο τρυπάνι «κολλήσει» στο διατρυπώμενο υλικό ή όταν ξεβιδώνετε βίδες.

Όταν ξεβιδώνετε βίδες χρησιμοποιείτε τις ελάχιστες δυνατές στροφές στο εργαλείο.

Διάτρηση ξύλου

Πρίν από την διάτρηση προτείνουμε να σταθεροποιήσετε το υλικό που θα τρυπήσετε σε μία μέγγενη ή μέσω της χρήσης ξυλουργικών σφιγγτήρων, ενώ έπειτα με μία ακίδα ή ένα καρφί να σημαδέψετε το σημείο που θα κάνετε την τρύπτα. Τοποθετήστε το αντίστοιχο τρυπάνι στο στόμιο του δράπανου, ρυθμίστε την περιστροφική ταχύτητα, συνδέστε το δράπανο στο ηλεκρικό δίκτυο και ξεκινήστε την διάτρηση.

Στην περίπτωση που θέλετε να κάνετε διαμπερείς οπές σας προτείνουμε να τοποθετήσετε ένα κομμάτι ξύλου κάτω από την διατρυπώμενη επιφάνεια, ώστε να μην ξεφλουδίσει και διαλυθεί το χείλος της οπής από την πλευρά του διατρυπώμενου υλικού, από την οποία θα εξέλθει η άκρη του τρυπάνου.

Όταν κάνετε τρύπες με μεγάλη διάμετρο σας προτείνουμε πρώτα να κάνετε μία μικρότερη οπή, στο ίδιο σημείο.

Διάτρηση μετάλλων

Πρέπει πάντοτε να σταθεροποιείτε ασφαλώς το υλικό που θα τρυπήσετε.

Σε περίπτωση ενός λεπτού φύλλου μετάλλου σας προτείνουμε να τοποθετήσετε ένα κομμάτι ξύλου κάτω από την διατρυπώμενη επιφάνεια, ώστε να μην στραβώσει το μέταλλο και προς αποφυγή παρόμοιων ζημιών. Έπειτα, σημαδέψετε το σημείο που θα τρυπήσετε με μία ακίδα και ξεκινήστε την διάτρηση. Χρησιμοποιήστε τρυπάνια για χάλυβα. Όταν τρυπάτε λευκό χυτοσίδηρο προτείνουμε να χρησιμοποιείτε τρυπάνια τα οποία είναι ενισχυμένα στην άκρη τους με τεχνιτά καρβίδια. Όταν κάνετε τρύπες με μεγάλη διάμετρο σας προτείνουμε πρώτα να κάνετε μία μικρότερη οπή, στο ίδιο σημείο, την οποία και θα χρησιμοποιήσετε ως οδηγό. Όταν κάνετε διάτρηση σε χάλυβα χρησιμοποιήστε λάδι μηχανής για την ψύξη του τρυπάνου. Για διάτρηση σε αλουμίνιο χρησιμοποιήστε ως ψυκτικό μέσο τερεβινθίνη ή παραφίνη.

Όταν ανοίγετε οπές σε ορείχαλκο, σε χαλκό ή σε χυτοσίδηρο τότε δεν πρέπτει να χρησιμοποιείτε ψυκτικά μέσα. Για να κριώσει το τρυπάνι εξάγετέ το συχνά από το υλικό, το οποίο τρυπάτε, ώστε να μπορέσει να ψυχθεί.

GR

Διάτρηση κεραμικών υλικών

Διάτρηση σκληρών, συμπαγών υλικών (μπετόν, τσιμεντόλιθος, πέτρα, μάρμαρο κ.τ.λ.)

Πριν προχωρήσετε στην διάτρηση της οπής του διαμετρήματος που επιθυμείτε, κάνετε πρώτα μία μικρότερη τρύπα χωρίς την χρήση της λειτουργία κρούσης. Συνεχίστε με την κανονική διάτρηση μέσω του κρουστικού τρυπανιού. Χρησιμοποιήστε κρουστικά τρυπάνια από συντηγμένο καρβίδιο, σε καλή κατάσταση.

Διάτρηση στιλβωμένων επιφανειών, τούβλων, γύψο κ.τ.λ.

Τρυπήστε σύμφωνα με τις αμέσως προαναφερθείσες οδηγίες, χωρίς όμως την χρήση της κρούσης.

Κάθε λίγο εξάγετε το τρυπάνι από την οπή διάτρησης ώστε να απομακρύνετε την σκόνη και τα υπολείμματα. Κατά την διάρκεια της διάτρησης πιέζετε το εργαλείο δυνατά, με σταθερή δύναμη.

Σε περίπτωση διατρήσεως με το στόμιο του δράπανου στραμμένο προς τα επάνω προτείνεται η χρήση προστατευτικού καλύμμα- τος του στομίου του εργαλείου (πρέπει να το προμηθευτείτε ξεχωριστά), το οποίο θα αποτρέψει την είσοδο της δημιουργηθείσας σκόνης στο εσωτερικό του στομίου του δράπανου. Το κάλυμμα είναι φτιαγμένο από ελαστικό συνθετικό υλικό και διαθέτει ένα άνοιγμα, μέσα από το οποίο πρέπει να περάσετε το τρυπάνι που έχετε τοποθετήσει στο στόμιο.

Τοποθέτηση του καλεμιού

Κάποια από τα εξαρτήματα που προορίζονται για σφυρηλάτηση, για την ασφαλή εργασία απαιτούν την τοποθέτηση υπό καθορισμένη γωνία π.χ. το καλέμι και το κοπίδι. Για αυτό το σκοπό μπορείτε να χρησιμοποιήσετε την κατάλληλη λειτουργία. Τοποθετήστε το εξάρτημα σύμφωνα με τις οδηγίες του εγχειριδίου. Ρυθμίστε τον επιλογέα στη θέση με το σύμβολο – σφυρί με βέλος, και στη συνέχεια πατήστε το διακόπτη. Το εξάρτημα θα ξεκινήσει να περιστρέφεται σύμφωνα με την επιλεγμένη κατεύθυνση. Αφήστε το διακόπτη μόλις το εξάρτημα πάρει την επιθυμητή θέση.

Τώρα πρέπει να αλλάξετε τη λειτουργία σε σφυρηλάτηση – το σύμβολο με σφυρί, και στη συνέχεια μπορείτε να ξεκινήσετε την εργασία.

Αποκοπή οπών

Το δράπανο μπορεί να χρησιμοποιηθεί για την δημιουργία μεγαλύτερων οπών σε ξύλο με την χρήση ειδικών τρυπανιών σταθερής διαμέτρου ή μέσω εναλλάξιμων πριονωτών ακρών – σεγών για αποκοπή οπών.

Για την αποφυγή δημιουργίας σκληθρών, σκισήματος των χειλών στο σημειο εξαγωγής του τρυπάνου, πρέπει να τοποθετήσετε ένα κομμάτι ξύλο από την κάτω μεριά του υλικού που θα διατρήσετε.

Χρήση για περιστροφή άλλων αντικειμένων

Τα δράπανα, τα οποία διαθέτουν λειτουργία αλλαγής της περιστροφικής τους φοράς δεν θα πρέπει να χρησιμοποιούνται για να θέτετε σε περιστροφή άλλα μηχανικά εξαρτήματα.

Πρόσθετες παρατηρήσεις

Στην διάρκεια της εργασίας δεν πρέπει να ασκείτε πολύ μεγάλη πίεση επί του υλικού, το οποίο επεξεργάζεστε και δεν πρέπει να κάνετε απότομες κινήσεις, ώστε να μην υποστεί βλάβη το εισαγόμενο εργαλείο καθώς και το ίδιο το προϊόν.

Κάνετε παύσεις σε τακτικά χρονικά διαστήματα κατά την διάρκεια της εργασίας.

Μην επιτρέψετε την υπερβολική επιβάρυνση του εργαλείου – η θερμοκρασία της εξωτερικής επιφάνειας δεν μπορεί σε καμμία περίπτωση να ξεπεράσει τους 60 °C.

Μετά την ολοκλήρωση της εργασίας απενεργοποιείστε το προϊόν, αφαιρέστε τον συσσωρευτή και προχωρήστε σε συντήρηση και οπτική εξέταση.

Η δηλωθείσα, συνολική τιμή των δονήσεων έχει καταμετρηθεί χρησιμοποιώντας την τυποποιημένη μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με κάποιο άλλο. Η δηλωθείσα, συνολική τιμή των δονήσεων μπορεί να χρησιμοποιηθεί για μία προκαταρκτική εκτίμηση της έκθεσης.

Προσοχή! Η εκπομπή κραδασμών στην διάρκεια λειτουργίας του εργαλείου μπορεί να διαφέρει από την δηλωθείσα τιμή, και εξαρτάται αυτή από τον τρόπο με τον οποίο χρησιμοποιείτε το εργαλείο.

Προσοχή! Πρέπει να προσδιοριστούν τα μέτρα ασφαλείας για την προστασία του χρήστη, τα οποία και να βασίζονται στην εκτίμηση της έκθεσης σε πραγματικές συνθήκες χρήσης, (συμπεριλαμβανομένων όλων των τμημάτων του κύκλου εργασιών, οπώς για παράδειγμα ο χρόνος κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή όταν λειτουργεί στο ρελαντί καθώς και τον χρόνο ενεργοποίησης).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλεκτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελιξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυβο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επι-

GR

θεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.
