Τύπος προϊόντος	Ψηφιακό πολύμετρο
Μάρκα	VOREL
Μοντέλο	81773
Οθόνη	LCD 3 1/2 ψηφία, μέγ. 1999
Συχνότητα δειγματοληψίας	Περίπου 2 έως 3 φορές ανά δευτερόλεπτο
Τροφοδοσία	Μπαταρία 9 V τύπου 6F22
Ασφάλεια	F0,5 A / 250 V
Διαστάσεις	145 x 75 x 35 χιλ.
Βάρος (χωρίς μπαταρίες)	177 γρ.
Θερμοκρασία λειτουργίας	0 έως 40 °C, σχετική υγρασία < 75%
Θερμοκρασία αποθήκευσης	-10 έως 50 °C, σχετική υγρασία < 85%
Λειτουργίες μέτρησης	Συνεχής τάση (200 mV έως 600 V), εναλλασσόμενη τάση (200 V, 600 V), συνεχές ρεύμα (200 µA έως 10 A), αντίσταση (200 Ω έως 2 MΩ), δοκιμή διόδου, δοκιμή ηχητικής συνέχειας, δοκιμή τρανζίστορ hFE
Ειδικές λειτουργίες	Διατήρηση μέτρησης (HOLD), οπίσθιος φωτισμός οθόνης
Ένδειξη υπερφόρτωσης	Εμφανίζεται σύμβολο «1.»
Ένδειξη πολικότητας	Σύμβολο «-» για αντίστροφη πολικότητα
Προστασία εισόδων	Ασφάλεια 250 mA/250 V στις υποδοχές VΩmA (εκτός από 10 A χωρίς ασφάλεια)
Συντήρηση και καθαρισμός	Μαλακό πανί, ισοπροπυλική αλκοόλη για τις επαφές
Οδηγίες ασφαλείας	Μη χρησιμοποιείτε σε υγρή, εκρηκτική ατμόσφαιρα ή παρουσία τοξικών ατμών· μην υπερβαίνετε τις μέγιστες κλίμακες· αποσυνδέστε τα καλώδια πριν ανοίξετε τη θήκη
Εγγύηση και δυνατότητα επισκευής	Ανταλλακτικά: ασφάλεια και μπαταρίες· καμία πληροφορία για τη δυνατότητα επισκευής

Συχνές ερωτήσεις - 81773 VOREL

Πώς μετράω συνεχή τάση με το πολύμετρο VOREL 81773;

Τοποθετήστε το κόκκινο καλώδιο στην υποδοχή που σημειώνεται VΩmA και το μαύρο καλώδιο στην υποδοχή COM. Τοποθετήστε τον διακόπτη στην κλίμακα συνεχούς τάσης (V με ευθεία γραμμή). Συνδέστε τις ακίδες μέτρησης παράλληλα στο κύκλωμα. Διαβάστε την τιμή στην οθόνη. Μην υπερβαίνετε τη μέγιστη κλίμακα των 600 V.

Πώς μετράω εναλλασσόμενη τάση;

Χρησιμοποιήστε τις ίδιες συνδέσεις όπως για τη συνεχή τάση, αλλά τοποθετήστε τον διακόπτη στην κλίμακα εναλλασσόμενης τάσης (V με κυματοειδή γραμμή). Οι διαθέσιμες κλίμακες είναι 200 V και 600 V. Προσοχή, η προστασία έναντι υπερφόρτωσης είναι 600 V ενεργών.

Πώς μετράω συνεχές ρεύμα με το πολύμετρο;

Για ρεύμα μικρότερο από 200 mA, συνδέστε το κόκκινο καλώδιο στο VΩmA και το μαύρο στο COM. Για ρεύμα μεταξύ 200 mA και 10 A, συνδέστε το κόκκινο στην υποδοχή 10ADC. Επιλέξτε την κλίμακα συνεχούς ρεύματος (A με γραμμές). Συνδέστε το πολύμετρο σε σειρά στο κύκλωμα. Μην υπερβαίνετε τα 10 A και για πάνω από 2 A, μην μετράτε περισσότερο από 15 δευτερόλεπτα με ανάπαυση 15 λεπτών.

Πώς μετράω αντίσταση;

Συνδέστε το κόκκινο καλώδιο στο VΩmA και το μαύρο στο COM. Τοποθετήστε τον διακόπτη στην κλίμακα αντίστασης (Ω). Τοποθετήστε τις ακίδες μέτρησης στους ακροδέκτες του στοιχείου προς μέτρηση. Το στοιχείο δεν πρέπει να είναι υπό τάση. Για υψηλές αντιστάσεις (>1 MΩ), η ένδειξη μπορεί να καθυστερήσει μερικά δευτερόλεπτα.

Τι να κάνω αν η οθόνη δείχνει '1.';

Το σύμβολο '1.' υποδηλώνει υπερφόρτωση, δηλαδή η μετρούμενη τιμή υπερβαίνει την επιλεγμένη κλίμακα. Επιλέξτε μια υψηλότερη κλίμακα. Εάν είστε ήδη στη μέγιστη κλίμακα, η τιμή είναι εκτός εμβέλειας της συσκευής.

Πώς ελέγχω μια δίοδο;

Ρυθμίστε τον διακόπτη στο σύμβολο της διόδου. Συνδέστε τα καλώδια στα VΩmA και COM. Εφαρμόστε τις ακίδες στη δίοδο: στην ορθή φορά, η οθόνη δείχνει την πτώση τάσης (σε mV)· στην ανάστροφη φορά, δείχνει '1.' για δίοδο σε καλή κατάσταση. Μην ελέγχετε δίοδο υπό τάση.

Πώς χρησιμοποιώ τη δοκιμή ηχητικής συνέχειας;

Τοποθετήστε τον διακόπτη στο σύμβολο του βομβητή (ηχητικό κύμα). Συνδέστε τα καλώδια στα VΩmA και COM. Εάν η μετρούμενη αντίσταση είναι μικρότερη από 30 Ω, ακούγεται ένα μπιπ. Μεταξύ 30 και 100 Ω, μπορεί επίσης να ακουστεί μπιπ. Μην ελέγχετε συνέχεια σε κύκλωμα υπό τάση.

Πώς αλλάζω την μπαταρία του πολυμέτρου;

Αποσυνδέστε τα καλώδια και απενεργοποιήστε τη συσκευή. Ανοίξτε το διαμέρισμα μπαταριών (συνήθως στο πίσω μέρος). Αντικαταστήστε τη χρησιμοποιημένη μπαταρία με μπαταρία 9 V τύπου 6F22, τηρώντας την πολικότητα. Κλείστε το διαμέρισμα. Το σύμβολο μπαταρίας στην οθόνη υποδεικνύει ότι πρέπει να αλλάξετε την μπαταρία.

Πώς αλλάζω την ασφάλεια;

Αποσυνδέστε τα καλώδια και απενεργοποιήστε τη συσκευή. Ανοίξτε τη θήκη (όπως για αλλαγή μπαταρίας). Αντικαταστήστε την κατεστραμμένη ασφάλεια με νέα ασφάλεια τύπου F0,5 A/250 V. Κλείστε τη θήκη. Βεβαιωθείτε ότι η ασφάλεια είναι ίδιας βαθμολογίας.

Πώς χρησιμοποιώ τη λειτουργία HOLD;

Πατήστε το πλήκτρο HOLD για να παγώσει η μετρούμενη τιμή στην οθόνη. Εμφανίζεται ένα σύμβολο 'H'. Πατήστε ξανά για επιστροφή στην κανονική λειτουργία. Αυτή η λειτουργία είναι χρήσιμη όταν δεν μπορείτε να διαβάσετε την οθόνη κατά τη μέτρηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 81773 VOREL

GR AMΠΕΡΟΜΕΤΡΟ ΠΟΛΛΩΝ ΧΡΗΣΕΩΝ

INSTRUKCJA ORYGINALNA

CE

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

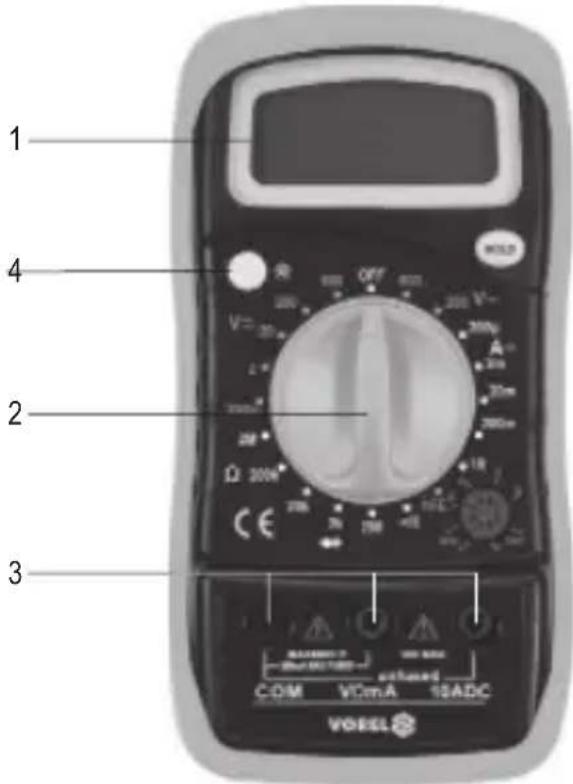

1 4 2 3 30V OFF 200V A 200V 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200mA 200 mA 20 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 mA 2 A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5A 1.5B VDSL COM VCM.A 18ADC

1. οθόνη LCD
2. διακόπτης μέτρησης
   3.υποδοχές μέτρησης
3. κουμπιά εκκίνησης

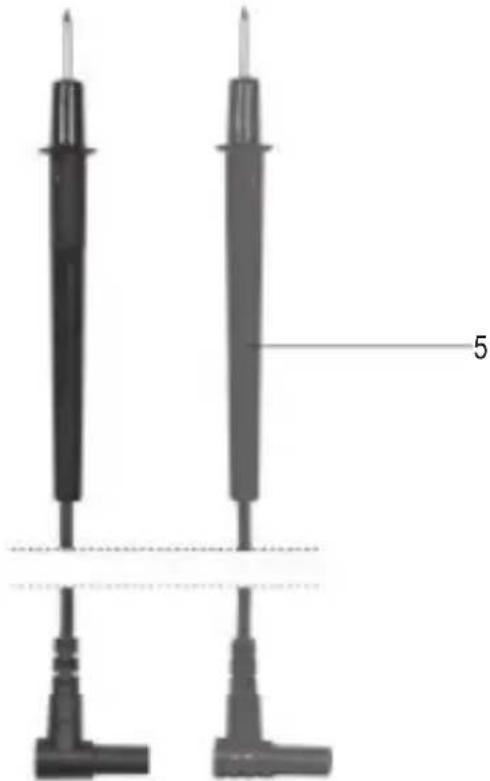

   5.καλώδια μέτρησης

PL

EN

DE

RU

UA

LT

LV

CZ

SK

HU

RO

ES

FR

IT

NL

GR

V---

Napięcie stałeDC voltageGleichspannungПостоянное напряжениеПостійна напругаNuolatinė įtampa

LīdzspriegumsStejnosměrné napětíJednosmerné napätieEgyenfeszültségTensiune c.c.Tensión continua

Tension continueTensione continuaGelijkspanningΣυνεχής τάσης

V~

Napięcie przemienneAC voltageWechselspannungПеременное напряжениеЗмінна напругаKintamoji įtampa

MainspriegumsStřídavé napětíStriedavé napätieVáltakozó feszültségTensiune a.c.Tensión alterna

Tension alternativeTensione alternataWisselspanningΕναλλασσόμενη τάση

A---

Prąd stałyDirect currentGleichstromПостоянный токПостійний струмNuolatinė srovė

LīdzstrāvaStejnosměrný proudJednosmerný prúdEgyenáramCurrent continuuCorriente continua

Courant continuCorrente continuaGelijkstroomΣυνεχές ρεύμα

Ω

RezystancjaResistanceElektrischer WiderstandСопротивлениеOnipRezistencija

PretestībaRezistanceOdporEllenállásRezistențăResistencia

RésistanceResistenzaWeerstandΑντίσταση

hFEPNPNPN

Test tranzystorówTransistor testTransistorprüfungТест транзисторовТест транзисторівTranzistorių testas

Tranzistoru testsTest tranzistorůTest tranzistorovTranzisztor vizsgálatTest transistoriPrueba de transistores

Test des transistorsTest dei transistorTransistortestΔοκιμή τρανζίστορ

+

Test diodDiode testDiodentestТест диодовТест диодівDiodų testas

Gaismas diožu testsTest diodTest diódDióda vizsgálatTestarea diodelorPrueba de leds

Test des diodesTest dei diodiDiodetestΔοκιμή διόδων

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

Test przewodzeniaConduction testLeitungstestТест проводимостиТест провідностіLaidumo testas

Vadītspējas testsTest vedení prouduTest vodivostiSzakadásvizsgálatTest conductiePrueba de conducción

Test de continuitéTest di conduttivitàGeleidingstestΔοκιμή αγωγιμότητας

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Η ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Ο αναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη η εκ νέου χρήση τους, η ανακύκλωση ή ανακύκλωση σε άλλη μορφή.

PL

CHARAKTERYSTYKA PRZYRZĄDU

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΚΕΥΗ

Ο μετρητής πολλών χρήσεων είναι μια ψηφιακή συσκευή που προορίζεται για εκτέλεση μετρήσεων διαφορετικών ηλεκτρικών ή φυσικών μεγεθών. Ο μετρητής διαθέτει πλαστικό περίβλημα, οθόνη με υγρούς κρυστάλλους, διακόπτη εναλλαγής φασμάτων / μεγεθών μέτρησης. Στο περίβλημα έχει εγκατεστημένες υποδοχές μέτρησης. Ο μετρητής διαθέτει καλώδια μέτρησης με φις στις άκρες τους. Ο μετρητής πωλείται χωρίς τη μπαταρία τροφοδοσίας.

Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

ΠΡΟΣΟΧΗ! Ο προσφερόμενος μετρητής δεν είναι συσκευή μέτρησης με την έννοια του νόμου «Δίκαιο περί μετρήσεων»

TEXNIKA ΣΤΟΙΧΕΙΑ

Οθόνη: LCD 3 1/2 ψηφία - μέγιστο προβαλλόμενο αποτέλεσμα: 1999

Συχνότητα δειγματοληψίας: περίπου 2-3 φορές ανά δευτερόλεπτο

Επισήμανση υπερφόρτωσης: προβάλλεται το σύμβολο «1».

Επισήμανση πολιτικότητας: προβάλλεται το σύμβολο «-» πριν από το αποτέλεσμα μέτρησης.

Μπαταρία: 6F22; 9 V

Ασφάλεια: F0,5A/250V

Θερμοκρασία λειτουργίας: 0 ÷ 40 βαθμοί Κελσίου σε σχετική υγρασία <75%

Θερμοκρασία αποθήκευσης: -10 βαθμοί Κελσίου +50

βαθμοί Κελσίου σε σχετική υγρασία <85%

Εξωτερικές διαστάσεις 145 x 75 x 35 mm

Βάρος (χωρίς μπαταρία) 177 g

ΠΡΟΣΟΧΗ! Απαγορεύεται η μέτρηση των ηλεκτρικών μεγεθών που υπερβαίνουν το μέγιστο φάσμα μέτρησης της συσκευής.

Παράμετρος Συνεχής τάσης
Αριθμ.κατηγορίας	Φάσμα	Διακριτικήικανότητα	Ακρίβεια
81773	200 mV 1	100 μV ±(0.5% + 3)
	2 V 1 mV		±(0.8% + 5)20
	200 V 10	100 mV
	600 V 1	V ±(1.0% + 5)
Παρατηρήσεις	Προστασία από υπερφόρτωση: φάσμα200 mV και 600 V d.c.: 220 V a.c. rms.Υπόλοιπα φάσματα 600 V d.c. ή 600 V a.c. rms

Εναλλασσόμενη τάση
Φάσμα	Διακριτική ικανότητα	Ακρίβεια
200 V	100mV	± (2% + 10)
600 V	1V	± (2% + 10)
Προστασία από υπερφόρτωση: 600 V d.c. ή 600 V a.c. rms

Συνεχές ρεύμα
Φάσμα	Διακριτική ικανότητα	Ακρίβεια
200 μA	1 μA	± (1.8% + 2)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (2.0% + 2)
10 A	10 mA	± (2.0% + 10)
Προστασία από υπερφόρτωση: ασφάλεια 250 mA/250 V,φάσμα 10 A: δεν υπάρχει ασφάλεια

Δοκιμή τρανζίστορ		Δοκιμή διόδων
Φάσμα	hFE	Συνθληκες μέτρησης
hFE	0 ~1000	I_F = 1 mA	U_R = 1,5 V
Συνθήκες μέτρησης I_B = 2 μA; U_CE = 1 V

GR

Αντίσταση
Φάσμα	Διακριτική ικανότητα	Ακρίβεια
200 Ω 0,1 Ω	±(1.0% + 10)
2 kΩ 1 Ω		±(1.0% + 4)
20 kΩ 10 Ω
200 kΩ 100 Ω
2MΩ 1 kΩ
Τάση του ανοιχτού κυκλώματος περίπου 3 V. Προστασία από υπερφόρτωση: 15 δευτερόλεπτα, μέγ. 220 V a.c. rms

Ακρίβεια ± (% ένδειξης + βάρος λιγότερα σημαντικού ψήφους)

ΧΡΗΣΗ ΠΟΛΥΜΕΤΡΟΥ

ΠΡΟΣΟΧΗ! Με σκοπό την προστασία από κίνδυνο ηλεκτροπληξίας, πριν ανοίξετε το περίβλημα της συσκευή πρέπει να αποσυνδέσετε από αυτή τα καλώδια μέτρησης και να απενεργοποιήσετε το μετρητή.

Οδηγίες ασφαλείας

Μην εργάζεστε με το μετρητή σε ατμόσφαιρα που έχει υπερβολική υγρασία, όπου υπάρχουν τοξικοί ή εύφλεκτοι ατμοί, ή σε εκρηκτική ατμόσφαιρα. Πριν από κάθε χρήση ελέγχετε την κατάσταση του μετρητή και των καλωδίων μέτρησης και σε περίπτωση που παρατηρήσετε οποιαδήποτε βλάβη δεν επιτρέπεται να αρχίσετε τη χρήση. Πρέπει να αντικαταστήσετε τα χαλασμένα καλώδια με καινούρια. Σε περίπτωση οποιασδήποτε αμφιβολίας πρέπει να επικοινωνήσετε με τον κατασκευαστή. Κατά τη μέτρηση κρατάτε τις άκρες μέτρησης πιάνοντας μόνο το μονωμένο μέρος τους. Μην αγγίζετε μα τα δάκτυλά σας τα σημεία μέτρησης ή τις υποδοχές μέτρησης που δεν χρησιμοποιούνται. Πριν από την αλλαγή του προς μέτρηση μεγέθους πρέπει να αποσυνδέετε τα καλώδια μέτρησης. Ποτέ μην ξεκινάτε εργασίες συντήρησης χωρίς να βεβαιωθείτε ότι τα καλώδια μέτρησης έχουν αποσυνδεθεί από το μετρητή και ότι ο ίδιος ο μετρητής είναι απενεργοποιημένος.

Αντικατάσταση μπαταριών

Το πολύμετρο απαιτεί την τροφοδοσία από τις μπα- ταρίες των οποίων ο αριθμός και ο τύπος περιλαμ-

βάνονται στα τεχνικά χαρακτηριστικά της συσκευής. Προτείνεται να χρησιμοποιείτε αλκαλικές μπαταρίες. Με σκοπό να συναρμολογήσετε τις μπαταρίες πρέπει να ανοίξετε το περίβλημα της συσκευής ή το κάλυμμα της θήκης μπαταριών που βρίσκεται στο κάτω μέρος της συσκευής. Πριν αποκτήσετε πρόσβαση στη θήκη μπαταριών πιθανώς πρέπει να αποσύρετε το προστατευτικό του περιβλήματος του μετρητή. Συνδέστε τη μπαταρία ανάλογα με τις επισημάνσεις των επαφέων, κλείστε το περίβλημα ή το κάλυμμα της θήκης μπαταριών. Αν προβληθεί το σύμβολο μπαταρίας, αυτό σημαίνει ότι πρέπει να αντικαταστήσετε τη μπαταρία με μια καινούρια. Λόγω της ακρίβειας των μετρήσεων, προτείνεται η αντικατάσταση της μπαταρίας το συντομότερο δυνατό από τη στιγμή προβολής του συμβόλου μπαταρίας.

Αντικατάσταση ασφαλείας

Η συσκευή διαθέτει την ασφάλεια τήξης με τα χαρακτηριστικά ταχύτητας. Σε περίπτωση βλάβης της, αντικαταστήστε την ασφάλεια με μια καινούρια που έχει τις ίδιες τεχνικές παραμέτρους. Προκειμένου να το κάνετε ανοίξτε το περίβλημα του μετρητή, ακολουθώντας τις οδηγίες αντικατάστασης μπαταρίας και τηρώντας τους κανονισμούς ασφαλείας αντικαταστήστε την ασφάλεια με μια καινούρια.

Ενεργοποίηση και απενεργοποίηση μετρητή

Η θέση του διακόπτη εναλλαγής μετρήσεων στη θέση με την επισήμανση OFF προκαλεί την απενεργοποίηση του μετρητή. Οι υπόλοιπες θέσεις του διακόπτη εναλλαγής τον ενεργοποιούν και επιτρέπουν την επιλογή του μεγέθους υπό μέτρηση και του φάσματός του. Ο μετρητής δεν διαθέτει τη λειτουργία αυτόματης απενεργοποίησης σε περίπτωση αδράνεια εκ μέρους του χρήστη, επομένως πρέπει να θυμηθείτε για απενεργοποιείτε κάθε φορά το μετρητή αφού ολοκληρώνετε τη μέτρηση. Αυτό θα μειώσει την κατανάλωση της μπαταρίας.

Κουμπί HOLD

Το κουμπί χρησιμοποιείται για την αποθήκευση του μετρούμενου μεγέθους στην οθόνη. Πατώντας το κουμπί η τρέχουσα προβαλλόμενη τιμή παραμένει στην οθόνη, ακόμη και μετά τη μέτρηση. Με σκοπό την επιστροφή στον τρόπο μέτρησης πρέπει να πατήσετε το κουμπί ξανά. Η δράση των λειτουργιών επισημαίνεται

GR

στην οθόνη του μετρητή με το σύμβολο «Η».

Κουμπί \*

Το κουμπί χρησιμοποιείται για φωτισμό της οθόνης του μετρητή. Με σκοπό το σβήσιμο του φωτισμού, πρέπει να πατήσετε ξανά το κουμπί. Ο φωτισμός σβήνει αυτόματα όταν περάσουν κάποια δευτερόλεπτα.

Σύνδεση καλωδίων δοκιμής

Αν τα φις των καλωδίων είναι εξοπλισμένα με καλύμματα, πρέπει να τα αποσυναρμολογήσετε πριν από τη σύνδεση των καλωδίων στις υποδοχές. Συνδέετε τα καλώδια σύμφωνα με τις οδηγίες που περιέχονται στις οδηγίες χρήσης. Στη συνέχεια βγάλτε τα προστατευτικά του μέρους που μετράει (αν υπάρχουν) και πραγματοποιήσετε τις μετρήσεις.

ΕΚΤΕΛΕΣΗ ΜΕΤΡΗΣΕΩΝ

Ανάλογα με την τρέχουσα τοποθεσία του διακόττη εναλλαγής των φασμάτων, στην οθόνη προβάλλονται τρία ψηφία. Όποτε υπάρχει ανάγκη αντικατάστασης μπαταριών, το πολύμετρο προειδοποιεί γι ́ αυτήν προβάλλοντας το σύμβολο μπαταρίας στην οθόνη. Σε περίπτωση που στην οθόνη πριν από το μετρούμενο μέγεθος προβάλλεται το σύμβολο «-», αυτό σημαίνει ότι το μετρούμενο μέγεθος έχει την αντίστροφη πολικότητα σε σχέση με τη σύνδεση του μετρητή. Σε περίπτωση που στην οθόνη προβάλλεται μόνο το σύμβολο υπερφόρτωσης, αυτό σημαίνει υπέρβαση του φάσματος μέτρησης και σε αυτή την περίπτωση πρέπει να αλλάξετε το φάσμα μέτρησης για ένα υψηλότερο.

Αν δεν είναι γνωστή η τιμή του μετρούμενου μεγέθους, πρέπει να προγραμματίσετε υψηλότερο φάσμα μέτρησης και να το μειώσετε αφού αναγνωρίσετε την τιμή μέτρησης. Η μέτρηση μικρών μεγεθών στο υψηλό φάσμα επιβαρύνεται με μεγαλύτερο λάθος μέτρησης. Σε περίπτωση επιλογής της μέτρησης του υψηλότερου φάσματος μέτρησης της τάσης, στην οθόνη προβάλλεται το σύμβολο «ΗV» ή μια αστραπή. Πρέπει να είστε ιδιαίτερα προσεκτικοί κατά τις μετρήσεις στο υψηλότερο φάσμα τάσεων, με σκοπό να αποφύγετε τον κίνδυνο ηλεκτροπληξίας.

ΠΡΟΣΟΧΗ! Το φάσμα μέτρησης του μετρητή δεν

επιτρέπεται να είναι μικρότερο από το μετρούμενο μέγεθος. Αυτό μπορεί να προκαλέσει καταστροφή του μετρητή και ηλεκτροπληξία.

Η σωστή σύνδεση των καλωδίων είναι ως εξής:

Κόκκινο καλώδιο στην υποδοχή με την επισήμανση VΩmA ή 10ADC

Μαύρο καλώδιο στην υποδοχή με την επισήμανση COM

Με σκοπό να λάβετε όσο μεγαλύτερη ακρίβεια μέτρησης, πρέπει να εξασφαλίσετε τις ιδανικές συνθήκες μέτρησης. Θερμοκρασία περιβάλλοντος εντός φάσματος από 18 βαθμούς Κελσίου έως 28 βαθμούς Κελσίου και η σχετική υγρασία αέρος <75 %

Παράδειγμα ορισμού ακρίβειας

Ακρίβεια ± (% ένδειξης + βάρος λιγότερα σημαντικού ψήφους)

Μέτρηση συνεχούς τάσης: 1,396 V

Ακρίβεια ±(0,8% + 5)

Υπολογισμός λάθους:1,396 x 0,8% + 5 x 0,001 =

0,011168 + 0,005 = 0,016168

Αποτέλεσμα μέτρησης: 1,396 V ± 0,016 V

Μέτρηση τάσης

Συνδέστε τα καλώδια μέτρησης στις υποδοχές με τις επισημάνσεις ΖΩΜΑ και ΡΟΜ. Θέστε το διακόπτη εναλλαγής φασμάτων στη θέση μέτρησης της συνεχούς τάσης ή της εναλλασσόμενη τάσης. Συνδέστε τα καλώδια μέτρησης παράλληλα στο ηλεκτρικό κύκλωμα και αναγνωρίστε το αποτέλεσμα μέτρησης της τάσης. Ποτέ μη μετράτε την τάση που είναι μεγαλύτερη από το μέγιστο φάσμα μέτρησης. Αυτό μπορεί να προκαλέσει καταστροφή του μετρητή και ηλεκτροπληξία.

Μέτρηση έντασης ρεύματος

Ανάλογα με την αναμενόμενη τιμή της μετρούμενης τιμής της έντασης ρεύματος, συνδέστε τα καλώδια μέτρησης στην υποδοχή ΖΩΜΑ και ΡΟΜ ή στην υποδοχή 10ADC και ΡΟΜ. Με τον περιστρεφόμενο διακόπτη επιλέξτε το κατάλληλο φάσμα μέτρησης. Η μέγιστη ένταση του μετρούμενο ρεύματος στην υποδοχή ΖΩΜΑ μπορεί να ανέλθει στα 200 mA και σε περίπτωση του ρεύματος που είναι μεγαλύτερο από 200 mA, πρέπει να συνδέσετε το καλώδιο στην υπο-

GR

δοχή 10ADC. Η μέγιστη ένταση του μετρούμενο ρεύματος στην υποδοχή στα 10ADC μπορεί να ανέλθει 10 Α και δεν είναι προστατευμένη με καμία ασφάλεια. Για αυτό τι λόγο η διάρκεια μέτρησης των ρευμάτων μεγαλύτερων των 2 Α δεν επιτρέπεται να υπερβεί τα 15 δευτερόλεπτα και στη συνέχεια πρέπει να γίνει ένα διάλειμμα τουλάχιστον για 15 δευτερόλεπτα πριν από την επόμενη μέτρηση. Η υποδοχή VΩΜΑ μπορεί να επιβαρυνθεί με το μέγιστο ρεύμα 200 mA. Απαγορεύεται να υπερβείτε τις μέγιστες τιμές ρευμάτων και τάσεων σε σχέση με τη συγκεκριμένη υποδοχή. Πρέπει να συνδέετε εν σειρά τα καλώδια μέτρησης με το εξεταζόμενο ηλεκτρικό κύκλωμα, να επιλέγετε το φάσμα και το είδος του μετρούμενου ρεύματος με χρήση των διακοπτών εναλλαγής και να αναγνωρίζετε το αποτέλεσμα μέτρησης. Πρέπει να ξεκινήσετε τις μετρήσεις από την επιλογή του μέγιστου φάσματος μέτρησης. Με σκοπό να λάβετε ακριβέστερα αποτελέσματα μέτρησης, μπορείτε να αλλάξετε το φάσμα μέτρησης.

Μέτρηση αντίστασης

Συνδέστε τα καλώδια μέτρησης στις υποδοχές με τις επισημάνσεις ΤΩmΑ και COM, θέστε το διακόπτη εναλλαγής στη θέση μέτρησης της αντίστασης. Θέτετε τις μύτες μέτρησης στους επαφείς του μετρούμενο εξαρτήματος και αναγνωρίζετε το αποτέλεσμα μέτρησης. Με σκοπό να λάβετε ακριβότερα αποτελέσματα μέτρησης, όπου αρμόζει αλλάξτε το φάσμα μέτρησης. Απαγορεύεται πλήρως η μέτρηση έντασης εξαρτημάτων μέσω των οποίων ρέει το ηλεκτρικό ρεύμα. Για τη μέτρηση τιμών μεγαλύτερων από 1ΜΩ η μέτρηση μπορεί να διαρκέσει κάποια δευτερόλεπτα πριν σταθεροποιηθεί το αποτέλεσμα και αυτό είναι κανονική αντίδραση σε περίπτωση μέτρησης μεγάλων αντιστάσεων.

Πριν τοποθετήσετε τις μύτες μέτρησης στο μετρούμενο εξάρτημα, στην οθόνη προβάλλεται το σύμβολο υπερφόρτωσης.

Δοκιμή διόδων

Συνδέστε τα καλώδια μέτρησης στις υποδοχές με τις επισημάνσεις ΖΩπΑ και ΡΟΜ , θέστε το διακόπτη εναλλαγής στο σύμβολο διόδου. Τοποθετήστε τις μύτες μέτρησης στις εξόδους της διόδου σύμφωνα με την κατεύθυνση αγωγιμότητας και στην αρνητική κατεύθυνση. Αν η δίοδος λειτουργεί, στη δίοδο που συνδέεται στην κατεύθυνση διάβασης αναγνωρίστε την πτώση της τάσης σε αυτή τη δίοδο που εκφράζεται με τα mV. Σε περίπτωση υπερφόρτωσης σε αρνητική κατεύθυνση, στην οθόνη προβάλλεται το σύμβολο υπερφόρτωσης». Οι δίοδοι που λειτουργούν χαρακτηρίζονται με μικρή αντίσταση στην κατεύθυνση αγωγιμότητας και με μεγάλη αντίσταση στην αρνητική κατεύθυνση. Απαγορεύεται πλήρως η δοκιμή διόδων μέσω των οποίων ρέει το ηλεκτρικό ρεύμα.

Δοκιμή αγωγιμότητας

Συνδέστε τα καλώδια μέτρησης στις υποδοχές με τις επισημάνσεις ΨΩmΑ και ΡΟΜ. Τοποθετήστε το διακόπτη εναλλαγής στη θέση δονήσεων. Σε περίπτωση που χρησιμοποιείτε το μετρητή για μέτρηση της αγωγιμότητας, οι ενσωματωμένες δονήσεις εκπέμπουν ένα ακουστικό σήμα κάθε φορά που η μετρούμενη αντίσταση πέφτει κάτω των 30 Ω. Μέσα στο φάσμα από 30 Ω έως 100 Ω, ακόμη μπορεί να ακούγεται το σήμα των δονήσεων. Απαγορεύεται πλήρως η δοκιμή της αγωγιμότητας σε κυκλώματα μέσω των οποίων ρέει το ηλεκτρικό ρεύμα.

Δοκιμή τρανζίστορ

Τοποθετήστε το διακόπτη εναλλαγής φασμάτων μέτρησης στη θέση με την επισήμανση hFE (μέτρηση του συντελεστή ενίσχυσης του τρανζίστορ). Ανάλογα με τον τύπο του τρανζίστορ, συνδέετε στην υποδοχή με την επισήμανση PNP ή NPN φροντίζοντας να θέσετε την εισαγωγή του τρανζίστορ στα σημεία με τις εξής επισημάνσεις: Ε - πομπός, Β - βάση, Κ - συλλέκτης. Σε περίπτωση ενός τρανζίστορ που λειτουργεί και κατάλληλης σύνδεσης αναγνωρίζετε το αποτέλεσμα μέτρησης του συντελεστή ενίσχυσης του τρανζίστορ στην οθόνη. Απαγορεύεται πλήρως η δοκιμή τρανζίστορ μέσω των οποίων ρέει το ηλεκτρικό ρεύμα.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ

Σκουπίζετε το μετρητή με μαλακό ύφασμα. Αφαι- ρείτε μεγαλύτερες ακαθαρσίες χρησιμοποιώντας λίγο υγραμμένο ύφασμα. Μην βυθίζετε τη συσκευή σε νερό ή άλλο υγρό. Μη χρησιμοποιείτε διαλυτικά, καυστικά μέσα ή μέσα τριβής για καθάρισμα. Πρέπει να φροντίζετε την καθαρότητα των επαφέων του με- τρητή και των καλωδίων μέτρησης. Καθαρίζετε τους

GR

επαφείς μέτρησης με ένα ύφασμα με λίγη με την ισοπροπυλική αλκοόλη. Για καθαρισμό των επαφέων του μετρητή πρέπει να απενεργοποιείτε το μετρητή και να αποσυναρμολογείτε τη μπαταρία. Περιστρέψτε το μετρητή ανάποδα και κτυπήστε τον μαλακά έτσι, ώστε μεγαλύτερες ακαθαρσίες φεεύγουν από τα σημεία συνδέσεων του μετρητή. Υγράνετε λίγο ένα μπατόνι με βαμβάκι με την ισοπροπυλική αλκοόλη και καθαρίστε κάθε επαφέα. Περιμένετε να εξατμιστεί η ισοπροπυλική αλκοόλη και στη συνέχεια συναρμολογήστε τη μπαταρία. Πρέπει να φυλάσσετε το μετρητή σε στεγνό χώρο στη συσκευασία στην οποία παραδόθηκε.
