ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RXF71D5V1B DAIKIN

Εγχειρίδιο εγκατάστασης Σειρά split R32

Πίνακας περιεχομένων

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 85

1.1 Πληροφορίες για το παρόν έγγραφο 85

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης 85

3 Πληροφορίες για τη συσκευασία 88

3.1 Εξωτερική μονάδα....88

3.1.1 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα.... 8B

4 Εγκατάσταση της μονάδας 88

4.1 Την προετοιμασία του χώρου εγκατάστασης .... 88

4.1.1 Αποιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας 88

4.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα ...... 88

4.2 Τοποθέτηση της εξωτερικής μονάδας 89

4.2.1 Παροχή της υποδομής εγκατάστασης....89

4.2.2 Εγκατάσταση της εξωτερικής μονάδας 89

4.2.3 Παροχή αποστράγγισης 89

5 Εγκατάσταση σωλήνων 89

5.1 Προετοιμασία των σωληνώσεων φυκτικού 89

5.1.1 Απαιτήσεις σωληνώσεων ψυκτικού 89

5.1.2 Móvωση σωληνώσεων φυκτικού....90

5.1.3 Μήκος αγωγού ψυκτικού και διαφορά ύψους ..... 90

5.2 Σύνδεση των σωληνώσεων ψυκτικού 90

5.2.1 Σύνδεση της σωλήνωσης φυκτικού με την εξωτερική μονάδα....90

5.3 Έλεγχος των σωληνώσεων ψυκτικού....91

5.3.1 Για να ελέγξετε για διαρροές 91

5.3.2 Για να εκτελέσετε αφύγρανοη κενού ..... 91

6 Πλήρωση ψυκτικού 91

6.1 Σχετικά με το ψυκτικό μέσο 91

6.2 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού ..... 91

6.3 Προσδιορισμός ποσότητας πλήρους επαναπλήρωσης ...... 92

6.4 Πλήρωση επιπρόσθετου ψυκτικού....92

6.5 Για να κολήσετε την πολύγλωση επικέτα για τα φθοριούχα αέρια θερμοκηπίου 92

7 Εγκατάσταση ηλεκτρικών συνδέσεων 92

7.1 Продиаграфёς τυπικών μερών καλωδίωσης.... 93

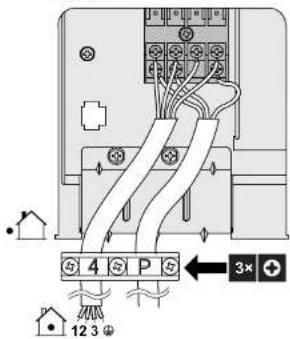

7.2 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εξωτερική μονάδα 93

8 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας 93

8.1 Για να ολοκληρώσετε την εγκατάσταση της εξωτερικής μονάδας....93

9 Αρχική εκκίνηση 94

9.1 Λίστα ελέγχου πριν την έναρξη λειπουργίας 94

9.2 Λίστα ελέγχου κατά την αρχική εκκίνηση.... 94

9.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία.... 94

10 Αντιμετώπιση προβλημάτων 95

10.1 Διάγνωση οφαλμάτων με τις ενδεικτικές λυχνίες LED στην πλακέτα PCB της εξωτερικής μονάδας ..... 95

11 Απόρριψη 95

12 Τεχνικά χαρακτηριστικά 95

12.1 Διάγραμμα καλωδίωσης....95

12.1.1 Εναπαιμένο υπόμνημα διαγράμματος συνδεσμολογίας....95

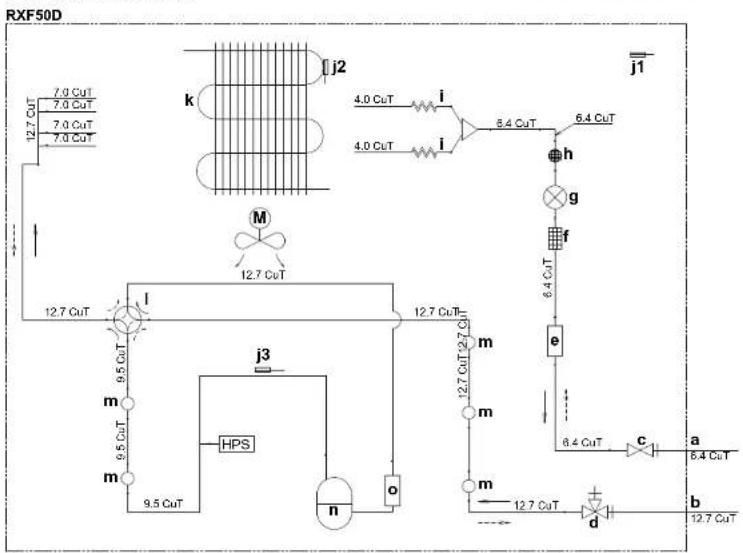

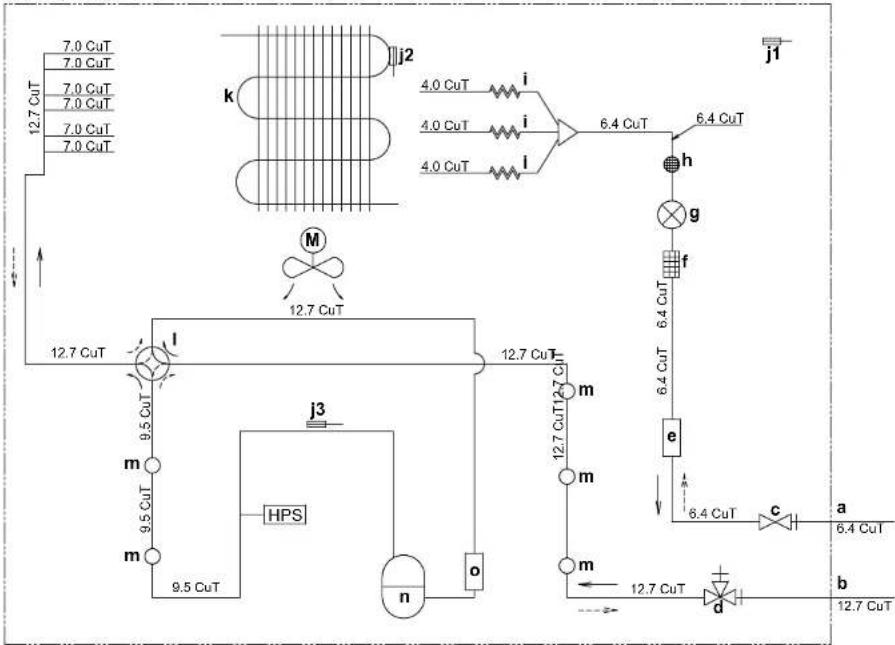

12.2 Διάγραμμα σωληνώσεων 97

12.2.1 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα ...... 97

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιώθειτε όπη η εγκατάσταση, τα σέβρες, η επισκειή, η συνήτρηση και τα υλικά που εφαρμόζονται πληρούν τις απαιτήσεις των οδηγιών της Daikin και, επιτρόσθειτα, συμμορφώνονται με την ιχύσουα νομοθεσία και εκτελούνται μένο από ότομα που διαθέστου τα κατάλληλα προσόντα. Στην Ευρώτη και σε περιοχές όπου ισχύουν τα πρότυπα ΙΕς, το ισχύουν πρότυπο είναι το EN/IEC 60335-2-40.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε αυτό το έγγραφο περινράφονται μόνο οι οδηγίες εγκατάστασης που αφορούν ειδικά την εσωτερική μονάδα. Για την εγκατάσταση της εσωτερικής μονάδας (τοποθέτηση της εσωτερικής μονάδας, σύνδεση της σωλήνωσης υμκτικού στην εσωτερική μονάδα, σύνδεση της ηλεκτερικής καλωδίωσης στην εσωτερική μονάδα...), συμβουλευτείτε το εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

• Γενικές προφυλάξεις ασφαλείας:

- Οδηγίες ασφαλείας που ΠΡΕΠΕΙ να διαβάσετε πριν την εγκατάσταση

- Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

- Εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας:

- Οδηγίες εγκατάστασης

- Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

- Οδηγός για τον τεχνικό εγκατάστασης:

- Προετοιμασία εγκατάστασης, δεδομένα αναφοράς,...

- Μορφή: Ψηφιακά αρχεία στη διεύθυνση http://www.daikineurope.com/support-and-manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

- Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).

• Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης

Να τηρείτε πάντα τις ακόλουθες οδηγίες και κανονισμούς ασφάλειας.

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης

Εγκατάσταση μονάδας (βλ. "4 Εγκατάσταση της μονάδας" [▶ 88])

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση πρέπει να πραγματοποιείται από έναν τεχνικό εγκατάστασης και η επιλογή υλικών και εγκατάστασης πρέπει να συμμορφώνεται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

Χώρος εγκατάστασης (ανατρέξτε στην ενότητα "4.1 Την προετοιμασία του χώρου εγκατάστασης" [▶ 88])

ΠΡΟΣΟΧΗ

• Ελέγξε τεάν η θέση εγκατάστασης μπορεί να σηκώσει το βάρος της μονάδας. Η κακή εγκατάσταση είνα επικίνδυνη. Μπορεί να προκαλέσει κραδασμούς ή ασυνήθη θόρυβο κατά τη λειτουργία.
• Εξασφαλίστε επαρκή χώρο για τη συντήρηση.
• MHN εγκαθιστάτε τη μονάδα σε επαφή με οροφή ή τοίχο, καθώς αυτό θα μπορούσε να προκαλέσει κραδασμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

Σύνδεση της σωλήνωσης ψυκτικού (βλ. "5.2 Σύνδεση των σωλήνώσεων ψυκτικού" [▶ 90])

ΠΡΟΣΟΧΗ

• Απαγορεύεται η χαλκοσυγκόλληση ή ηλεκτροσυγκόλληση στον χώρο εγκατάστασης για μονάδες που περιέχουν ψυκτικό R32 κατά την αποστολή.
- Κατά την εγκατάσταση του συστήματος ψύξης, η σύνδεση εξαρτημάτων με τουλάχιστον ένα εξάρτημα σε κατάσταση πλήρωσης δα γίνεται λομβάνοντας υπόψη τις ακόλουθες ασταπήσεις: δεν επιτρέτονται μη μόνημες ενώσεις για νψκτικό R32 σε κατελημήνους χώρους, με εξαιρεση ενώσεις που υλοποιούνται απευθείας στον χώρο εγκατάστασης και συνδέουν την εσωτερική μονάδα με τις σωληνώσεις. Οι ενώσεις που υλοποιούνται απευθείας στον χώρο εγκατάστασης και συνδέουν σωληνώσεις με εσωτερικές μονάδες δα είναι μη μόνιμου τύπου.

ΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιήστε το ρακόρ εκχείλωσης που είναι συνδεδεμένο στη μονάδα.
  • Για να αποτρέψετε τη διαρροή αερίου, βάλτε ψυκτικό λάδι MONO στο εσωτερικό της εκχείλωσης. Χρησιμαποιήστε ψυκτικό λάδι κατάλληλο για το ψυκτικό R32.
• MHN επαναχρησιμοποιείτε συνδέσμους.

ΕΙΔΟΠΟΙΗΣΗ

• MHN χρησιμοποιείτε ορυκτέλαιο σε τμήματα που έχουν προσαρμοστεί.
• MHN χρησιμοποιείτε ξανά τις σωληνώσεις προηγούμενων εγκαταστάσεων.
  • ΠΟΤΕ μην εγκαθιστάτε αφυγραντή στη μονάδα R32, ώστε να μη μειωθεί η διάρκεια ζωής της. Το υλικό αφύγρανσης ενδέχεται να αποσυντεθεί και να προκαλέσει βλάβη στο σύστημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σφίξτε καλά τη σωλήνωση ψυκτικού πριν θέσετε σε λειτουργία του συμπιεστή. Αν οι σωλήνώσεις ψυκτικού ΔΕΝ έχουν συνδεύει και η βαλβίδα διακοτής είναι ανοιχτη κατά τη λειτουργία του συμπιεστή, θα γίνει αναρράφηση αέρα προκαλώντας μη φυσιολογική πίεση στον ψυκτικό κύκλο, η οποία ενδέχεται να οδηγήσει τε βλάβη στον εξοπλισμό ή ακόμα και τραιωπαιμό.

ΕΙΔΟΠΟΙΗΣΗ

• Η εσφαλμένη εκχείλωση ενδέχεται να προκαλέσει διαρροή ψυκτικού αερίου.
• Μην επαναχρησιμαποιείτε τα εκχειλωμένα τμήματα. Χρησιμαποιήσε νέα εκχειλωμένα τμήματα, για να αποτρέψετε τη διαρροή ψυκτικού αερίου.
• Χρησιμοποιήστε τα πρακόρ εκχείλωσης που παρέχονται με τη μονάδα. Η χρήση διαφορετικών πρακόρ εκχείλωσης μπορεί να προκαλέσει διαρροή του ψυκτικού αερίου.

ΠΡΟΣΟΧΗ

ΜΗΝ ανοίγετε τις βαλβίδες πριν ολοκληρωθεί η εκχείλωση. Κάτι τέτοιο θα προκαλούσε διαρροή ψυκτικού αερίου.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

MHN ξεκινάτε τη μονάδα εάν βρίσκεται υπά κενό.

Πλήρωση ψυκτικού (βλ. "6 Πλήρωση ψυκτικού" [▶ 91])

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ψυκτικό μέσα στη μονάδα είναι ήπια εύφλεκτο, αλλά, υπό κανονικες συνθήκες, ΔΕΝ διαρρέει. Εαν το ψυκτικό διαρρεύσει στο δωμπτο και έλθει σε εταφή με φλόγα από καυστήρα, θερμαντικό σώμα ή κουζινα, ενδέχεται να προκληθεί πυρκαγιά ή να σχηματιστεί επιβλοβές αέριο. Θέστε εκτός λεπουργίας οποιεοδήποτε εύφλεκτες συσκευές θέρμαντης, αερίστα το χώρο και επικοινωνήστε με τον αντιπρόσωπο από τον οποίοι αγοράσατε τη μονάδα. ΜΗΝ χρησιμοποίησετε τη μονάδα ώσπου ένας τεχνικός επιβεβαιώσει ότι το σημείο από το οποίο διέρρευσε το ψυκτικό μέσο έχει επισκευαστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε αποκλειστικά R32 ως ψυκτικό μέσο. Άλλα υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα ατυχήματα.
  • To R32 περιέχει φθοριούχα αέρια θερμοκηπίου. To GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι 675. MHN απελευθερώνετε τα αέρια αυτά στην ατμόσφαιρα.
• Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε ΠΑΝΤΑ προστατευτικά γάντια και γυαλιά ασφαλείας.

ΕΙΔΟΠΟΙΗΣΗ

Για την αποφυγή βλάβης στο συμπιεστή, ΜΗΝ πληρώνετε με περισσότερο φυκτικό από την καθορισμένη ποσότητα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην έρχεστε άμεσα σε επαφή με φυκτικό υγρό που μπορεί να έχει διαρρεύσει. Αυτό θα μπορούσε να προκαλέσει σοβαρά τραύματα εξαιτίας κρυοπαγήματος.

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης

Ηλεκτρική εγκατάσταση (ανατρέξτε στην ενότητα "7 Εγκατάσταση ηλεκτρικών συνδέσεων" [▶ 92])

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή ΠΡΕΠΕΙ να τοποθετηθεί σύμφωνα με τους εθνικούς κανονισμούς καλωδίωσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

•Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.
- Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή καλωδίωση.
- Όλα τα εξαρτήματα του εμπορίου και όλες αι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Αν η τροφοδοσία ρεύματος δεν έχει φάση Ν ή έχει εσφαλμένη φάση Ν, ενδέχεται να προκληθεί βλάβη στη συσκευή.
  • Γειώστε σωστά τη μονάδα. MHN γειώνετε τη μονάδα σε αωλήνες ύδρευσης, σε απορραφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπιληξία.
• Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας.
  • Στερεώστε τα ηλεκτρικά καλώδια με δεματικά καλωδίων, ώστε τα καλώδια να ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην πλευρά υψηλής πίεσης.
  • MHN χρησιμοποιείτε καλώδια τυλιγμένα με ταινία, γυμνωμένα καλώδια, μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.
  • MHN εγκαταστήσετε πυκνωτή μεταβολής φάσεως. επειδή αυτή η μονάδα είναι εξοπλισμένη με Inverter. Ενας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και ενδέχεται να προκαλέσει ατύχημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ παλύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε έναν διακόπτη τύπου αποσύνδεσης όλων των πόλων με απόσταση τουλάχιατον 3 mm μεταξύ των σημείων επαφής. ο αποίος θα παρέχει πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας III.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπα συνήρησης ή άλλα άτομα με παρόμοια πρασόντα, προς απαφυγή κινδύνου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που αγοράσατε από τοπικά καταστήματα.
  • MHN διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντίλία αποστράγγισης κλπ., από το μπλοκ ακραδεκτών. Κάτ τέτοια θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Όλα τα ηλεκτρικά εξαρτήματα (συμπεριλαμβανόμενων των θερμίστορ) τροφοδοτούνται από την παροχή ρεύματος. ΜΗΝ τα αγγίζετε με γυμνά χέρια.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΑΗΞΙΑΣ

Αποσυνδέστε την ηλεκτρική παροχή για τουλάχιοτον 10 λεπτά και, πριν εξεκινήσετε την εργασία, μετρήσε την τάστ στους ακροδέκτες την πυκνωτών ή των ηλεκτρικών εξαρτημάτων του κεντρικού κυκλώματος. Η τάστ ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, δείτε το διάγραμμα αυνδεσμολογίας.

Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας (βλ. "8 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας" [▶ 93])

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• Βεβαιωθείτε ότι το σύστημα είναι σωστά γειωμένο.
• Διακόψτε την παροχή ηλεκτρικού ρεύματος πριν από την πραγματοποίηση εργασιών συντήρησης.
• Ταποθετήσε το καπάκι του ηλεκτρικού πίνακα πριν ενεργοποιήσετε την παροχή ρεύματος.

'Εναρξη λειτουργίας (βλ. "9 Αρχική εκκίνηση" [▶ 94])

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΠΡΟΣΟΧΗ

ΜΗΝ εκτελείτε τη δοκιμαστική λειτουργία κατά την εκτέλεση εργασιών στις εσωτερικές μονάδες.

Ότον εκτελείτε δοκιμαστική λειτουργία, λειτουργεί OXI MONO η εξωτερική μονάδα, αλλά και η εσωτερική μονάδα που έχει συνδεθεί. Η εργασία σε μια εσωτερική μονάδα κατά την εκτέλεση δοκιμαστικής λειτουργίας είναι επτικίνδυνη.

ΠΡΟΣΟΧΗ

MHN εισάγετε τα δάχτυλά σας, ράβδους ή όλλα αντικείμενα στην είσοδο ή την έξοδο αέρα. MHN απομακρύνετε το προσταευτικό του ανεμιστήρα. Όταν ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα, ενδέχεται να προκληθούν τραυματισμοί.

3 Πληροφορίες για τη συσκευασία

3 Πληροφορίες για τη συσκευασία

3.1 Εξωτερική μονάδα

3.1.1 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα

1 Ανασηκώστε την εξωτερική μονάδα.

2 Αφαιρέστε τα εξαρτήματα που βρίσκονται στην κάτω πλευρά της συσκευασίας.

α Γενικές προφυλάξεις ασφαλείας

b Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας

c Ετικέτα φθοριούχων αερίων θερμοκηπίου

d. Πολύνλωση ετικέτα φθοριούχων αερίων θερμοκηπίου

e. Τάπα αποστράγνισης (βρίσκεται στο κάτω μέρας της

συτκειωστίας)

f Πώρα αποστράννισης (1)

a Piùma aptoptroayvions (2)

h Etikéta evépyeiaç

4 Εγκατάσταση της μονάδας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση πρέπει να πραγματοποικείται από έναν τεχνικό εγκατάστασης και η επιλογή υλικών και εγκατάστασης πρέπει να συμμορφώνεται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

4.1 Την προετοιμασία του χώρου εγκατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

4.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας

Σε ό.πι αφορά τις αποστάσεις, λάβετε υπόψη τις ακόλουθες οδηγίες:

b >100 >50 b >100 >50 >350

(mm)

>350 a b >50 b >100 a a >350 b

a Εξαγωγή αίρα b Εισαγωγή αίρα

ΕΙΔΟΠΟΙΗΣΗ

Το ύψος του τοίχου στην πλευρά εξαγωγής της εξωτερικής μονάδας ΠΡΕΠΕΙ να είναι ≤1200 mm.

ΜΗΝ εγκαθιστάτε τη μονάδα σε περιοχές όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε υπνοδωμάτιο), ώστε ο θόρυβος λειτουργίας να μην ενοχλεί.

Σημείωση: Εάν η μέτρηση του ήχου γίνει σε πραγματικές συνθήκες εγκατάστασης, η τιμή μέτρησης θα είναι υψηλότερη από το επίπεδο εγκητικής πίεσης του αναφέρεται στην ενότητα "Ηχητικό φάσμα" του εγχειρίδου τεχνικών δεδομένων, λόγω του περιβαλλοντικού δορύβου και των ανακλάσεων του ήχου.

ΠΛΗΡΟΦΟΡΙΕΣ

Το επίπεδο ηχητικής πίεσης είναι χαμηλότερο από 70 dBA.

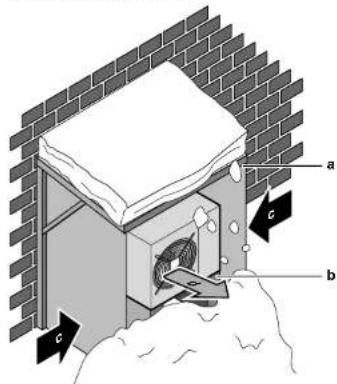

4.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα

Προστατέψτε την εξωτερική μονάδα από την όμεση χιονόπτωση και λάβετε τα απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην καλυφθεί ΠΟΤΕ από χιόνι.

α Κάλυμμα ή στέγοστρο για προστασία από το χιόνι
b Báθρο
c Επικρατούσα κατεύθυνοη αέρα
d Εξοδος αέρα

Συνιστάται να εξασφαλίζετε τουλάχιστον 150 mm ελεύθερου χώρου κάτω από τη μονάδα 600 mm σε περιοχές με έντονες χιονοπώσεις). Επιπρόσθετα, βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη τουλάχιστον 100 mm πάνω από τη μέγιστη αναμενόψενη στάθμη χιονού. Αν χρειάζεται, κατασκευάστε ένα βάφο. Για περιοσότερες λεπτομέρειες, δείτε την ενότητα "4.2 Τοποθέτηση της εξωτερικής μονάδας" [89].

Σε περιοχές με έντονες χιονοπίωσεις είναι πολύ σημαντικά να επιλέξετε ένα σημείο εγκατάστασες όπου το χόνι ΔΕΝ θα επηρεάζει τη μονάδα. Έδν υπάρχει πιδανότητα έντονες χιονόπτωσης, βεβαιωθείτε οτι το πηγιο του εναλλάκτη θερώστητας ΔΕΝ επηρεαζεται από το χόνι. Έδν είναι απαραίτητο, δημιουργηστε ένα καλύμμα για το χόνι ή ένα υπόστεγο και μια Βαση.

4.2 Τοποθέτηση της εξωτερικής μονάδας

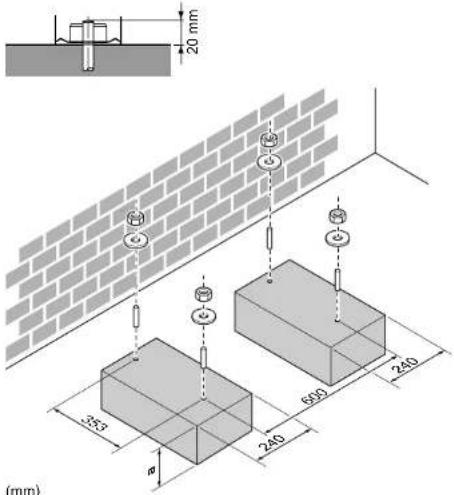

4.2.1 Παροχή της υποδομής εγκατάστασης

Χρησιμαποιήστε αντικραδασμικό κασυτσούκ (του εμπορίου) όταν υπάρχει πιθανότητα μετάδοσης κραδασμών στο κτίριο.

Προετοιμάστε 4 σετ από μπουλόνια αγκύρωσης ΜΒ ή Μ10, παξιμάδια και ροδέλες (του εμπορίου).

(mm) 20 mm 899 240 240 253 ① ② ③ ④

a 100 mm πάνω από την αναμενόμενη στάθμη του χιονιού

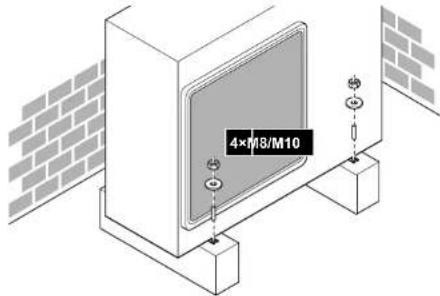

4.2.2 Εγκατάσταση της εξωτερικής μονάδας

4×M8/M10

4.2.3 Παροχή αποστράγγισης

ΕΙΔΟΠΟΙΗΣΗ

Εάν η εγκατάσταση γίνεται σε περιοχή με ψυχρό κλίμα, λάβετε επαρκή μέτρα ώστε η συμπύκνωση που εκκενώνεται να ΜΗΝ παγώνει.

ΕΙΔΟΠΟΙΗΣΗ

Εάν τα στόμια αποστράγγισης της εξωτερικής μονάδας είναι φράζονται από τη βάση στερέωσης ή την επιφάνεια του δαπέδου, τοποθετήστε επιπρόσθετες βάσεις ποδιών ≤30 mm κάτω από τα πόδια της εξωτερικής μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

Για πληροφορίες σχετικά με τα διαθέσιμα προαιρετικά εξαρτήματα, επικοινωνήσε με τον αντιπρόσωπό σας.

1 Χρησιμοποιήσε τάπα αποστράγγιοης για την αποστράγγιοη.

2 Χρησιμοποιήστε εύκαμπτο σωλήνα ∅16 mm (του εμπορίου).

a Θυρίδα αποστράγνισης
b Kátw plaíó
c. Τάπα αποστράγνισης
d Εύκαμπτος σωλήνας (του εμπορίου)

Για να κλείσετε τις οπές αποστράγγισης και να συνδέσετε την υποδοχή αποστράγγισης

ΕΙΔΟΠΟΙΗΣΗ

Σε περιοχές με ψυχρό κλίμα. ΜΗΝ χρησιμοποιείτε υποδοχή, εύκαμπτο σωλήνα και πώματα αποστράγγισης (1, 2) στην εξωτερική μονάδα. Λάβετε επαρκή μέτρα ώστε η συμπύκνωση που εκκενώνεται να ΜΗΝ παγώνει.

1 Εγκαπαστήστε τα πώματα αποστράγγισης 1 και 2 (αξεσουάρ). Βεβαιωθείτε ότι οι ακμές των πωμάτων αποστράγγισης κλείνουν εντελώς τις τρύπες.

a Kátw plácio

b Πώμα αποστράγγισης

2 Εγκαταστήστε την υποδοχή αποστράγγισης.

a Οπή αποστράγγισης. Εγκαταστήστε πώμα
αποστράγγισης (2).
b Οπή αποστράγγισης. Εγκαταστήστε πώμα
αποστράγγισης (1).
c Οπή αποστράγγισης για την υποδοχή αποστράγγισης

5 Εγκατάσταση σωλήνων

5.1 Προετοιμασία των σωληνώσεων ψυκτικού

5.1.1 Απαιτήσεις σωληνώσεων ψυκτικού

ΕΙΔΟΠΟΙΗΣΗ

Οι σωληνώσεις και τα υπόλοιπα εξαρτήματα υπό πίεση πρέπει να είναι κατάλληλα για το ψυκτικό μέσο. Για το ψυκτικό μέσο, χρησιμοποιείτε χαλκό αποξειδωμένο με φωσφορικό οξύ χωρίς ενώσεις.

5 Εγκατάσταση σωλήνων

• Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ χωρίς ενώσεις.
• Συνδέσεις εκχείλωσης: Χρησιμοποιείτε μόνο ανοπτημένο υλικό.
  • Διάμετρος σωλήνωσης:

Σωλήνωση υγρού ∅6,4 mm (1/4")
Σωλήνωση αερίου	∅12,7 mm (1/2")

- Βαθμός σκληρότητας και πάχος σωληνώσεων:

Εξωτερική διάμετρος (Ω)	Βαθμός σκληρότητας	Πάχος (t)(a)
6,4 mm (1/4")9,5 mm (3/8")12,7 mm (1/2")15,9 mm (5/8") ≥1 mm	Αναπτημένο (Ο) ≥0,8 mmmm

21 Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση λειτουργίας της μονάδας (δεπε "PS High" στην πινακίδα στοιχείων της μονάδας), ίως απαιτείαι μεγαλύτερα πάχος σωλήνωσης.

5.1.2 Μόνωση σωληνώσεων ψυκτικού

- Χρησιμοποιήστε αφρό πολυαιθυλενίου ως μονωτικό υλικό:

• με ταχύτητα μεταφοράς θερμότητας μεταξύ 0,041 και 0,052 W/mK (0,035 και 0,045 kcal/mh°C)
• με αντοχή στη θερμότητα τουλάχιστον 120°C

• Πάχος μόνωσης

Εξωτερική διάμετρος σωλήνωσης (Ω)	Εσωτερική διάμετρος μόνωσης (Ω)	Πάχος μόνωσης (t)
6,4 mm (1/4")	8~10 mm ≥10 mm
9,5 mm (3/8")	10~14 mm ≥13 mm
12,7 mm (1/2")	14~16 mm ≥10 mm
15,9 mm (5/8")	16~20 mm ≥13 mm

Εάν η θερμοκρασία είναι υψηλότερη από 30°C και η υγρασία είναι υψηλότερη από RH 80%, το πάχας των μονωτικών υλικών θα πρέτει να είναι τουλάχισταν 20 mm, ώστε να αποφευχθεί η δημιουργία συμπυκνώματος στην επιφάνεια της μόνωσης.

5.1.3 Μήκος αγωγού ψυκτικού και διαφορά ύψους

Ti: Απόσταση
Μέγιστο επιτρεπόμενο μήκος σωλήνα	30 m
Ελάχιστο επιτρεπόμενο μήκος σωλήνα	3 m
Μέγιστη επιτρεπόμενη διαφορά ύψους	20 m

5.2 Σύνδεση των σωληνώσεων ψυκτικού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΠΡΟΣΟΧΗ

• Απαγορεύεται η χαλκοσυγκόλληση ή ηλεκτροσυγκόλληση στον χώρο εγκατάστασης για μονάδες που περιέχουν φυκτικό R32 κατά την αποστολή.
• Κατά την εγκατάσταση του σωστήματος ψύξης, η σύνδεση εξαρτημάτων με τουλάχιστον ένα εξάρτημα σε κατάσταση πλήρωσης θα γίνεται λαμβάνοντας υπόψη τις ακόλουδες ασταπήσεις: δεν επιτρέπονται μη μόνιγες ενώσεις για φυκτικο R32 σε κεταλήμμένους χώρους, με εξαιρεση ενώσεις που υλοποιούνται απευθείας στον χώρο εγκατάστασης και συνδέουν την εσωτερική μονάδα με τις σωληνώσεις. Οι ενώσεις που υλοποιούνται απευθείας στον χώρο εγκατάστασης και συνδέουν σωληνώσεις με εσωτερικές μονάδες θα είναι μη μόνιμου τύπου.

5.2.1 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική μονάδα

• Μήκος σωλήνωσης. Διατηρήστε την τοπική σωλήνωση όσο πιο κοντή γίνειαι.
• Προστασία σωλήνωσης. Προστατέψτε την τοπική σωλήνωση από φυσικές ζημιές.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σφίξτε καλά τη συλήνωση ψυκτικού πριν θέσετε σε λειτουργία του συμπιστή. Αν οι συληνώσεις ψυκτικού ΔΕΝ έχουν συνδεθεί και η βαλβίδα διακοπής είναι ανοιχτη κατά τη λειτουργία του συμπιστή, θα γίνει αναρρόφηση αέρα προκαλώντας μη φυσιολογική πίεση στον ψυκτικό κύκλο, η οποία ενδέχεται να οδηγήσει σε λελάβη στον εξοπλισμό ή ακόμα και τρασυματισμό.

ΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιήστε το ρακόρ εκχείλωσης που είναι συνδεδεμένο στη μονάδα.
  • Για να αποτρέψετε τη διαρροή αερίου, βάλτε ψυκτικό λάδι ΜΟΝΟ στο εσωτερικό της εκχείλωσης. Χρησιμοποιήστε ψυκτικό λάδι κατάλληλο για το ψυκτικό Ρ32.
• MHN επαναχρησιμοποιείτε συνδέσμους.

1 Συνδέστε τον σωλήνα σύνδεσης ψυκτικού υγρού της εσωτερικής μονάδας στη βαλβίδα διακοπής υγρού της εξωτερικής μονάδας.

a Báva diakopnís uypoú
b Báva diakopíns aeríou
c. Θυρίδα συντηρησης

2 Συνδέστε τον σωλήνα σύνδεσης ψυκτικού αερίου της εσωτερικής μονάδας στη βαλβίδα διακοπής αερίου της εξωτερικής μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Συνιστάται οι σωληνώσεις ψυκτικού ανάμεσα στην εσωτερική και την εξωτερική μονάδα να εγκατασταθούν σε αγωγούς ή να καλυφθούν με ταινία φινιρίσματος.

5.3 Έλεγχος των σωληνώσεων ψυκτικού

5.3.1 Για να ελέγξετε για διαρροές

ΕΙΔΟΠΟΙΗΣΗ

MHN υπερβαίνετε τη μέγιστη πίεση λειτουργίας της μονάδας (βλ. "PS High" στην πινακίδα ανομασίας της μονάδας).

ΕΙΔΟΠΟΙΗΣΗ

Να χρησιμοποιείτε ΠΑΝΤΑ ένα διάλυμα φυσαλίδων που συνιστά ο προμηθευτής σας.

Μην χρησιμοποιείτε ΠΟΤΕ σαπουνόνερο:

• Το σαπουνόνερο ενδέχεται να προκαλέσει ρωγμές στα εξαρτήματα, όπως στα ρακόρ εκχείλωσης ή στα πώματα των βανών διακοπής.
• Το σαπουνόνερο ενδέχεται να περιέχει άλατα. τα οποία απορροφούν την υγρασία που θα μετατραπεί σε πάγο όταν ο σωλήνας κριώσει.
• Το σαπουνόνερο περιέχει αμμωνία η οποία ενδέχεται να οδηγήσει σε διάβρωση των εκχειλωμένων συνδέσμων (ανάμεσα στο μπρούτζινο ракόρ εκχείλωσης και το χάλκινο εκχειλωμένο τμήμα).

1 Πληρώστε το σύστημα με άζωτο μέχρι να επιτευχθεί ελάχιστη πίεση μανόμετρου 200 kPa (2 bar). Συνιστάται να εφαρμόζετε πίεση έως 3000 kPa (30 bar) για την ανίχνευση μικρών διαρροών.
2 Ελέγξτε για τυχόν διαρροές εισάγοντας ένα διάλυμα φυσαλίδων σε όλες τις συνδέσεις.
3 Εκκενώστε όλο το αέριο άζωτο.

5.3.2 Για να εκτελέσετε αφύγρανση κενού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

MHN ξεκινάτε τη μονάδα εάν βρίσκεται υπό κενό.

1 Εκκενώστε το σύστημα μέχρι η ένδειξη πίεσης στην πολλαπλή να φτάσει στην τιμή -0,1 MPa (-1 bar).
2 Αφήστε το σύστημα σε αυτήν την κατάσταση για 4-5 λεπτά και ελέγξτε την πίεση:

Εάν η πίεση...	Τότε...
Δεν αλλάξει	Δεν υπάρχει υγρασία στο σύστημα. Αυτή η διαδικασία έχει ολοκληρωθεί.
Αυξηθεί	Υπάρχει υγρασία στο σύστημα. Προχωρήστε στο επόμενο βήμα.

3 Εκκενώστε το σύστημα για τουλάχιστον 2 ώρες ώστε η πίεση της πολλαπλής να φτάσει στα -0,1 MPa (-1 bar).
4 Αφού απενεργοποιήσετε την αντλία, ελέγξτε την πίεση για 1 ώρα τουλάχιστον.
5 Εάν ΔΕΝ επιτύχετε το επιδιωκόμενο κενό ή ΔΕΝ μπορείτε να διατηρήσετε το κενό για 1 ώρα, κάντε τα εξής:

- Ελέγξτε ξανά για διαρροές.

- Εκτελέστε ξανά αφύγρανση κενού.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιώδείτε ότι έχετε ανοίξει τις βαλβίδες διακοπής μετά την εγκατάσταση της σωλήνωσης ψυκτικού και την αφύγρανση κενού. Η λειτουργία του συστήματος με κλιστές τις βαλβίδες διακοπής μπορεί οδηγήσει σε καταστροφή του συμπιεστή.

6 Πλήρωση ψυκτικού

6.1 Σχετικά με το ψυκτικό μέσο

Αυτό το προϊόν περιέχει φθοριούχα αέρια του θερμοκητίου. ΜΗΝ εκλύετε αέρια στην ατμόσφαιρα.

Τύπος ψυκτικού: R32

Τιμή δυναμικού θέρμανσης του πλανήτη (GWP): 675

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΗΠΙΑ ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

Το ψυκτικό μέσο στο εσωτερικό της μονάδας είναι ήπια εύφλεκτο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες. λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN δοκιμάσετε να διατρήσετε ή να κάψετε εξαρτήματα του κύκλου φυκτικού.
• MHN χρησιμοποιείτε υλικά καθαρισμού ή μέσα επιτάχυνος της διαδικασίας απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.
  • Να θυμάστε όπ το ψυκπικό στο εσωτερικό του συστήματος είναι άσομο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ψυκτικό μέσα στη μονάδα είναι ήπια εύφλεκτο, αλλά υπό κανονικές συνθήκες, ΔΕΝ διαρρέει. Εάν το ψυκτικό διαρρεύσει στο δωμάτιο και έλθει σε επαφή με φλόγα από καυστήρα, θερμαντικό σύμα ή κουζινα, ενδέχεται να προκληθεί πυρκαγιά ή να σχηματιστεί επιβλαβές αέριο.

Θέστε εκτός λειτουργίας οποιεσδήποτε εύφλεκτες συακειμές θέρμανοης, αερίστε το χώρο και επικοινωνήστε με τον αντιπράσωπο από τον αποίοι αγοράσατε τη μονάδα.

ΜΗΝ χρησιμοποιήσετε τη μονάδα ώσπου ένας τεχνικός επιβεβαιώσει όπ το σημείο από το αποίο διέρρευσε το ψυκτικό μέοο έχει επισκευαστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην έρχεστε άμεσα σε επαφή με ψυκτικό υγρό που μπορεί να έχει διαρρεύσει. Αυτό θα μπορούσε να προκαλέσει σοβαρά τραύματα εξαιπας κρυοπαγήματος.

6.2 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού

Για ARXM71R
Εάν το συνολικό μήκος του σωλήνα υγρου είναι...	Τότε...
≤10 m	ΜΗΝ προσθέτετε ψυκτικό.
>10 m	R=(συνολικό μήκος (m) σωλήνωσης υγρου-10 m)×0,035R=Πρόσθετη πλήρωση (kg)(στρογγυλοποιημένη στ μονάδες 0,01 kg)

7 Εγκατάσταση ηλεκτρικών συνδέσεων

Για άλλες εξωτερικές μονάδες
Εάν το συνολικόμήκος του σωλήναυγρού είναι...	Τότε...
≤10 m	ΜΗΝ προσθέτετε ψυκτικό.
>10 m	R=(συνολικό μήκος (m) σωλήνωσηςυγρού-10 m)=0,020R=Πρόσθετη πλήρωση (kg)(στρογγυλοποιημένη σε μονάδες 0,01 kg)

ΠΛΗΡΟΦΟΡΙΕΣ

Το μήκος του σωλήνα είναι το μήκος του μονόδρομου σωλήνα υγρού.

6.3 Προσδιορισμός ποσότητας πλήρους επαναπλήρωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν απαιτείται ολοκληρωμένη επαναπλήρωση, η συνολική πλήρωση ψυκτικού είναι: η εργοστασιακή πλήρωση ψυκτικού (ουμβουλευτείτε την πινακίδα ανομασίας της μονάδας) + η καθορισμένη επιπλέον ποσότητα.

6.4 Πλήρωση επιπρόσθετου ψυκτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε αποκλειστικά R32 ως ψυκτικό μέσο. Αλλα υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα ατυχήματα.
  • To R32 περιέχει φθοριούχα αέρια θερμοκητίου. Το GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι 675. MHN απελευθερώνετε τα αέρια αυτά στην ατμόσφαιρα.
• Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε ΠΑΝΤΑ προστατευτικά γάντια και γυαλιά ασφαλείας.

Προαπαιτούμενο: Πριν από την πλήρωση ψυκτικού, βεβαιωθείτε ότι έχετε συνδέσει και ελέγξει τη σωλήνωση ψυκτικού (δοκιμή διαρροής και αφύγρανση κενού).

1 Συνδέστε τον κύλινδρο ψυκτικού στη θυρίδα συντήρησης.
2 Πληρώστε με την πρόσθετη ποσότητα ψυκτικού.
3 Ανοίξτε τη βαλβίδα διακοπής αερίου.

6.5 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου

1 Συμπληρώστε την ετικέτα ως εξής:

RXXX GWP-XXX ①= ②= ①+②= GWP × eq 1000 kg kg kg tCO₂eq a b c d e

a Εάν η μονάδα συνοδεύεται από πολυγλωσσική ετικέτα φθοριούχων αερίων θερμοκητίου (βλ. αξεσουάρ), ξεκολλήστε την επιθυμητή γλώσσα και κολλήστε την πάγω από το α.
b Εργοστασιακή πλήρωση φυκτικού: ανατρέξτε στην πινακίδα χαρακτηριστικών της μονάδας
c Πρόσθετη ποσότητα ψυκτικού που έχει πληρωθεί
a ZUVOLIKH Πληρωση με φυκπικο
e Ποσότητα φθοριούχων αερίων του θερμοκηπίου της συνολικής πλήρωσης ψυκτικού, εκφρασμένη σε τόνους ισοδύναμου CO.
f GWP = Δυναμικό θέρμανσης του πλανήτη

ΕΙΔΟΠΟΙΗΣΗ

Η ιαχύουσα νομοθεσία αναφορικά με τα φθοριούχα αέρια του θερμοκηπίου απατεί η πλήρωση ψυκτικού της μονάδας να υποδεικνύεται υπό μορφή βάρους και ισοδύναμου CO₂.

Τύπος για τον υπολογισμό των τόνων ισοδύναμου CO₂: Τιμή GWP του ψυκτικού μέσου × συνολική πλήρωση ψυκτικού [σε kg]/1000

Χρησιμαποιήστε την τιμή GWP που αναφέρεται στην ετικέτα πλήρωσης φυκτικού.

2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας κοντά στις βάνες διακατής αερίου και υγραύ.

7 Εγκατάσταση ηλεκτρικών συνδέσεων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.
- Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή καλωδίωση.
- Ολα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή ΠΡΕΠΕΙ να τοποθετηθεί σύμφωνα με τους εθνικούς κανονισρούς καλωδίωσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμαποήστε έναν διακόπη τύπου αποσύνδεσης όλων των πόλων με απάσταση τουλόχιστον 3 mm μεταξύ των σημείων επαφής, ο οποίος δα παρέχει πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας III.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο συντήρησης ή άλλα άτομα με παρόμοια προσόντα, προς αποφυγή κινδύνου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ συνδέετε το καλώδιο τροκροδασίας στην εσωτερική μονάδα. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που αγοράσατε από τοπικά καταστήματα.
• MHN διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντλία αποαστράγγισης κλπ., από το μπλοκ ακροδεκτών. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Όλα τα ηλεκτρικά εξαρτήματα (συμπεριλαμβανόμενων των θερμίστορ) τροφοδοτούνται από την παροχή ρεύματος. ΜΗΝ τα αγγίζετε με γυμνά χέρια.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Απασυνδέστε την ηλεκτρική παροχή για τουλάγιοτον 10 λεπτά και, πριν ξεκινήσετε την εργασία, μετρήσε την τάση στους ακρόδεκτες των πικυντών ή των ηλεκτρικών εξαρτημάτων του κεντρικού κυκλώματος. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκεμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, δείτε το διάγραμμα συνδεσμολογίας.

a Πολύμετρο (εύρος τάσης Σ.Ρ.)
b S80 – Нлектрико сύρμα ηλεκτρομαγνητικής βαλβίδας
αναστροφής
c S20 – электрикό σύρμα ηλεκτρονικής εκτονωτικής
Βαλβίδας
d S40 – электрико σύρμα электровόμου θερμικής
уперфортшапс
e S90 - электрок сύουα वेवितор
f LED
g S70 – электрико cúрма μοτέρ ανεμιστήρα

7.1 Προδιαγραφές τυπικών μερών καλωδίωσης

Στοιχείο
Καλώδια παροχής ρεύματος	Τάση 220-240 V
	Φάση	1-
	Συχνότητα	50 Hz
	Μέγεθος καλωδίων	Τρίκλωνος αγωγός2,5 mm ^2 -4,0 mm ^2 H05RN-F (60245 IEC 57)
Καλώδιο διασύνδεσης (εσωτερική→εξωτερική)		Τετράκλωνος αγωγός1,5 mm ^2 -2,5 mm ^2 και κατάλληλο για 220-240 VH05RN-F (60245 IEC 57)
Προτεινόμενος ασφαλειοδιακόπτης		20 ^(3)
Ασφαλειοδιακόπτης διαρροής γείωσης		ΠΡΕΠΕΙ να συμμορφώνεται με την ισχύουσα νομοθεσία

Ο ηλεκτρικός εξοπλιαμός συμμορφώνεται με το πρότυπο EN/IEC 61000-3-12 (Ευρωπαϊκό/Διεβνές Τεχνικό Πρότυπο που Βέτει τα όρια για αρμονικά ρεύματα παραγόμενα από εξοπλισμό συνδεδεμένα σε δημόσια συστήματα χομηλής τάσης με ρεύμα εισόδου >16 Α και ≤75 Α ανά φάση.).

7.2 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εξωτερική μονάδα

1 Αφαιρέστε το κάλυμμα συντήρησης.
2 Αφαιρέστε το κάλυμμα του ηλεκτρικού πίνακα.
3 Χαλαρώστε τον σφιγκτήρα των καλωδίων.
4 Συνδέστε το καλώδιο διασύνδεσης και την ηλεκτρική παροχή ως εξής:

a Καλώδιο διασύνδεσης
b Καλώδιο παροχής ρεύματος
c Ασφολειοδιακόπτης
d Διάταξη προστασίας ρεύματος διαρροής
e Нлектрикн парохн
f Γειωση

5 Σφίξτε καλά τις βίδες των ακραδεκτών. Συνιστούμε να χρησιμοποιήσετε σταυροκατσάβιδο.
6 Τοποθετήσε το κάλυμμα συντήρησης.
7 Τοποθείτσε το κάλυμμα του ηλεκτρικού πίνακα

8 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας

8.1 Για να ολοκληρώσετε την εγκατάσταση της εξωτερικής μονάδας

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• Βεβαιθείτε ότι το σύστημα είναι σωστά γειωμένο.
- Διακόψτε την παροχή ηλεκτρικού ρεύματος πριν από την πραγματοποίηση εργασιών συντήρησης.
- Τοποθετήστε το καπάκι του ηλεκτρικού πίνακα πριν ενεργοποιήσετε την παροχή ρεύματος.

9 Αρχική εκκίνηση

1 Μονώστε και στερεώστε τις σωληνώσεις ψυκτικού και τα καλώδια ως εξής:

a. Σωλήνας περίου
b. Móvian aoklóna csolou
b. Movioni obkivna aerio c. Kekáðia diatíjubstoc
E. Kauwoldi olasuvoconis
d Καλωδίωση χώρου εγκαταστασης (αν εφαρμοζεται)
e Σωλήνας υγρού
4. Мовион аудын шорії
1. Мончий СОКИЧ

2 Τοποθετήστε το κάλυμμα συντήρησης.

9 Αρχική εκκίνηση

ΕΙΔΟΠΟΙΗΣΗ

Na λειτουργείτε ΠΑΝΤΑ τη μονάδα με θερμίστορ ή/και αισθητήρες/διακόπτες πίεσης. Σε ΑΝΤΙΘΕΤΗ περίππωση, μπορεί να καεί ο συμπιεστής.

9.1 Λίστα ελέγχου πριν την έναρξη λειτουργίας

Μετά την εγκατάσταση της μονάδας, ελέγξετε πρώτα τα στοιχεία της παρακάτω λίστας. Αφού ολοκληρωθούν όλοι οι έλεγχοι, η μονάδα ΠΡΕΠΕΙ να κλείσει. Ενεργοποιήστε τη μονάδα αφού την κλείσετε.

	Η εσωτερική μονάδα έχει τοποθετηθεί σωστά.
	Η εξωτερική μονάδα έχει τοποθετηθεί σωστά.
	Το σύστημα έχει γειωθεί σωστά και οι ακροδέκτες γείωσης έχουν συνδεθεί με ασφάλεια.
	Η τάση του ρεύματος πρέπει να αντιατοιχεί στην τάση που επισημαίνεται στην ετικέτα της μονάδας.
	ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμένα ηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα.
	ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή παραμορφωμένοι σωλήνες στο εσωτερικό της εσωτερικής και της εξωτερικής μονάδας.
	ΔΕΝ υπάρχουν διαρροές φυκτικού.
	Οι σωληνώσεις φυκτικού (αερίου και υγρού) είναι θερμομονωμένες.
	Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οι σωλήνες είναι σωστά μονωμένοι.
	Οι βάνες διακοπής (αερίου και υγρού) στην εξωτερική μονάδα είναι πλήρως ανοικτές.
	Οι εργασίες καλωδίωσης στο χώρο εγκατάστασης ανάμεσα στην εξωτερική μονάδα και την εσωτερική μονάδα έχουν πραγματοποιηθεί αὐφωνα με το παρόν έγγραφο και την ισχύουσα νομοθεσία.
	ΑποστράγγισηΒεβαιωθείτε ότη η αποστράγγιση ρέει απρόσκοπτα.Πιθανή συνέπεια: Μπορεί να στάζει νερό συμπύκνωσης.
	Η εσωτερική μονάδα δέχεται τα σήματα από το τηλεχειριστήριο.
	Χρησιψοποιείται το προδιαγραφόμενο καλώδιο για το καλώδιο διασύνδεσης.
	Οι ασφάλειες, ασφαλειοδιακόπτες ή οι τοτικά εγκατεστημένες διατάξεις προστασίας έχουν εγκατασταθεί σύμφωνα με το παρόν έγγραφο και ΔΕΝ έχουν παρακαμφθεί.

9.2 Λίστα ελέγχου κατά την αρχική εκκίνηση

	Για να εκτελέσετε μια εξαέρωση.
	Για να εκτελέσετε μια δοκιμαστική λειτουργία.

9.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία

Προαπαιτούμενο: Η παροχή ηλεκτρικού ρεύματος ΠΡΕΠΕΙ να έχει το καθορισμένο εύρος.

Προαπαιτούμενο: Η δοκιμαστική λειτουργία μπορεί να εκτελεστεί σε λειτουργία ψύξης ή θέρμανσης.

Προαπαιτούμενο: Η δοκιμαστική λειτουργία θα πρέπει να πραγματοποιθεί σύμφωνα με το εγχειρίδιο λειτουργίας της εσωτερικής μονάδας ώστε να βεβαιώθεί ότι όλες οι λειτουργίες και τα εξαρτήματα λειτουργούν σωστά.

1 Σε λειπουργία ψώξης, επιλέξτε την πιο χαμηλή προγραμματιζόμενη θερμοκρασία. Σε λειπουργία θέρμανσης, επιλέξτε την πιο υψηλή προγραμματιζόμενη θερμοκρασία. Αν χρειαστεί, η δοκιμαστική λειπουργία μπορεί να απενεργοποιηθεί.
2 Αφού ολοκληρωθεί η δοκιμαστική λειτουργία, ρυθμίστε τη θερμοκρασία σε κανονικά επίπεδο. Σε λειτουργία ψύξης: 26–28°C, σε λειτουργία θέρμανσης: 20–24°C.
3 Η λειτουργία του συστήματος τερματίζεται 3 λεπτά μετά από την απενεργοποίηση της μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

• Η μονάδα καταναλώνει ηλεκτρικό ρεύμα ακόμα και όταν είναι απενεργοποιημένη.
- Κατά την επαναφορά του ηλεκτρικού ρεύματος μετά από διακοπή, θα ξεκινάει πάλι η λειτουργία που είχε επιλεχθεί νωρίτερα.

10 Αντιμετώπιση προβλημάτων

10.1 Διάγνωση σφαλμάτων με τις ενδεικτικές λυχνίες LED στην πλακέτα PCB της εξωτερικής μονάδας

Η λυχνία LED είναι...		Διάγνωση
	αναβοσβήν εἰ	Κανονική λειτουργία.▪ Ελέγξίτε την εσωτερική μονάδα.
	ΕΝΕΡΓΟΠ ΟΙΗΜΕΝΗ	▪ Απενεργοποιήστε και ενεργοποιήστε ξανά και ελέγξίτε την ενδεικτική λυχνία LED μέσα σε 3 λεπτά περίπου.Αν η ενδεικτική λυχνία LED είναι πάλι ΑΝΑΜΜΕΝΗ. η πλακέτα PCB της εσωτερικής μονάδας είναι ελαπτωματική.
●	ΑΠΕΝΕΡ ΟΠΟΙΗΜΕΝΗ	1 Τάση τροφοδοσίας (για εξοικονόμηση ρεύματος).2 Σφάλμα παροχής ρεύματος.3 Απενεργοποιήστε και ενεργοποιήστε ξανά και ελέγξίτε την ενδεικτική λυχνία LED μέσα σε 3 λεπτά περίπου.Αν η ενδεικτικί λυχνία LED είναι πάλι ΣΒΗΣΜΕΝΗ, η πλακέτα PCB της εσωτερικής μονάδας είναι ελαπτωματική.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• Όταν δεν λειτουργεί η μονάδα, οι ενδεικτικές λυχνίες LED στην πλακετα PCB σβήνουν για εξοικονόμηση ρεύματος.
  • Το μπλοκ των ακροδεκτών και η πλακέτα PCB ενδέχεται να διαρρέονται από ρεύμα ακόμα και όταν οι ενδεικτικές λυχνίες LED είναι απτενεργοποιημένες.

11 Απόρριψη

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσταθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμές του φυκτικού, του λαδιού και των άλλων τημηάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκθηση.

12 Τεχνικά χαρακτηριστικά

• Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).
  • Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

12.1 Διάγραμμα καλωδίωσης

Το διάγραμμα συνδεσμολογίας παρέχεται με τη μονάδα και βρίσκεται στο εσωτερικό της εξωτερικής μονάδας (κάτω μέρος της επάνω πλάκας).

12.1.1 Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας

Σε ό,τι αφορά τα ισχύνοντα εξαρτήματα και την αριθμηση, συμβουλευτείτε το διάγραγμα συνδεσμολογίας πάνω στη μονάδα. Η αριθμηση των εξαρτημάτων γίνεται με αραβικούς αριθμούς, με αύξουσα σειρά, για κάθε εξαρτημα και παρουσιάζεται στην επισκόπηση που ακολουθεί με το «*» στον κωδικό εξαρτήματος.

Σύμβολο	Επεξήγηση	Σύμβολο	Επεξήγηση
	Ασφαλειοδιακόττης		Προστατευτική γείωση
	Σύνδεση		Προστατευτική γείωση (βίδα)
	Σύνδεσμος	A	Λνορθυτής
	Γείωση		Συνδετήρας ρελέ
	Καλώδια του εμπορίου		Συνδετήρας βραχυκυκλώματος
	Ασφάλεια		Ακροδέκτης
	Εσωτερική μονάδα		Πλακέτα ακροδεκτών
	Εξωτερική μονάδα	○ ●	Σφιγκτήρας καλωδίων
	Διάταξη προστασίας ρεύματος διαρραής

Σύμβολο	Χρώμα	Σύμβολο	Χρώμα
BLK	Μαύρο	ORG	Πορτοκαλί
BLU	Μπλε	PNK	Ροζ
BRN	Καφέ	PRP, PPL	Μωβ
GRN	Πράσινο	RED	Κόκκινο
GRY	Γκρίζο	WHT	Λευκά
		YLW	Κίτρινο

12 Τεχνικά χαρακτηριστικά

Σύμβολο	Επεξήγηση
A*P	Πλακέτα τυπωμένου κυκλώματος
BS*	Κομβίο ΟΝ/ΟFF, διακόττης λειτουργίας
BZ, H*O	Βομβητής
C*	Πυκνωτής
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE	Σύνδεση. ακροδέκτης
D*, V*D	Δίοδος
DB*	Γέφιρα με δίοδο
DS*	Μικροδιακόττης DIP
E*H	Θερμαντήρας
FU*, F*U, (για τα χαρακτηριστικά, ανατρέξτε στην πλακέτα PCB στο εσωτερικό της μονάδας)	Ασφάλεια
FG*	Ακροδέκτης (γείωση πλαισίου)
H*	Εξάρτυση
H*P, LED*, V*L	Λυχνια ελέγχου, φωτοδίοδος
HAP	Φωτοδίοδος (οθόνη συντήρησης - πράστη)
HIGH VOLTAGE	Υψηλή τάση
IES	Έξυπνος αιοθητήρας
IPM*	Έξυπνη μονάδα ισχύος
K*R, KCR, KFR, KHuR, K*M	Μαγνητικός ηλεκτρονόμος
L	Φάση
L*	Σπείρα
L*R	Αντιδραστήρας
M*	Κινητήρας κλιμακωτής περιστροφικής κίνησης
M*C	Κινητήρας συμπιεστή
M*F	Μοτέρ ανεμιστήρα
M*P	Κινητήρας αντλίας αποστρόγγισης
M*S	Κινητήρας κίνησης πτερυγίων
MR*, MRCW*, MRM*, MRN*	Μαγνητικός ηλεκτρονόμος
N	Ουδέτερο
n=*, N=*	Αριθμός διελεύσεων από πυρήνα φερρίτη
PAM	Διαμόρφωση πλάτους παλμών
PCB*	Πλακέτα τυπωμένου κυκλώματος
PM*	Μονάδα παραγωγής ισχύος
PS	Διακοπτόμενη τροφοδοσία
PTC*	Θερμίστορ PTC
Q*	Διπολικό τρονζίστορ μονωμένης πύλης (IGBT)
Q*C	Ασφαλειοδιακόττης
Q*DI, KLM	Ασφαλειοδιακόττης διαρροής γείωσης
Q*L	Προστασία από υπερφόρτιοη
Q*M	Θερμικός διακόττης
Q*R	Διάταξη προστασίας ρεύματος διαρροής
R*	Αντίσταση
R*T	Θερμίστορ
RC	Δέκτης
S*C	Τερματικός διακόττης
S*L	Φλοτέρ

Σύμβολο	Επεξήγηση
S*NG	Ανιχνευτής διαρροής ψυκτικού
S*NPH	Αισθητήρας πίεσης (υψηλή)
S*NPL	Αισθητήρας πίεσης (χαμηλή)
S*PH, HPS*	Διακόπτης πίεσης (υψηλή)
S*PL	Διακόπτης πίεσης (χαμηλή)
S*T	Θερμοστάτης
S*RH	Αισθητήρας υγρασίας
S*W, SW*	Διακόπτης λειτουργίας
SA*, F1S	Συσκευή προστασίας από υπερβολική τάση
SR*, WLU	Δέκτης σήματος
SS*	Διακόπτης επιλογής
SHEET METAL	Σταθερή πλάκα πλακέτας ακροδεκτών
T*R	Μετασχηματιστής
TC, TRC	Πομπός
V*, R*V	Varistor
V*R	Γέφυρα με δίσδο, μονάδα ισχύος διπολικού τρανζιστορ μονωμένης πύλης (IGBT)
WRC	Ααύρματο τηλεχειριστήριο
X*	Ακροδέκτης
X*M	Πλακέτα (μπλοκ) ακροδεκτών
Y*E	Πηνίο ηλεκτρονικής βάνας εκτόνωσης
Y*R, Y*S	Πηνίο ηλεκτρομαγνητικής βαλβίδας αντιστροφής
Z*C	Πυρήνας φερρίτη
ZF, Z*F	Φίλτρο θορύβου

12.2 Διάγραμμα σωληνώσεων

12.2.1 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα

Κατηγορίες PED εξοπλισμού:

• Διακόπτης υψηλής πίεσης: κατηγορία IV,

• Συμπιεστής: κατηγορία II.

• Άλλος εξοπλισμός: άρθρο 4§3.

a Σωληνώσεις υγρού χώρου εγκατάστασης J3 Θερμίστορ σωλήνα εκκένωσης
b Σωληνώσεις αερίου χώρου εγκατάστασης κ Εναλλάκτης θερμότητας
c. Bava obakotnç uypou 14009 bava (ENEPT OITOHMENH: θερμανοη)
a. Βανο όλακούτης αερίου Μ. Σιγαστήρας
e ΖΟΛΧΕΚΠΗΣ ογρου Π Ζυμ f Φίλτρο ο Συσσωρευτής
g Ηλεκτρονική βαλβίδα εκτόνωσης HPS Διακόπτης υψηλής πίεσης (αυτόματη επαναφορά)
h Σιγαστήρας με φίλτρο Μ Ελικοειδης ανεμιστήρας
1. Τριχοειοης σωλήνας Ροη φυκτικου: φυξη
j1 Θερμίστορ εξωπερικης θερμοκρασίας Ροή ψυκτικου: θερμανοη
12 Αυσθητήρας εναλλάκτη θερροιητήσ

12 Τεχνικά χαρακτηριστικά

RXF60D, RXF71D

a Σωληνώσεις υγρού χώρου εγκατάστασης j3 Θερμίστορ σωλήνα εκκένωσης
b Σωληνώσεις αερίου χώρου εγκατάστασης κ Εναλλάκτης θερμότητας
c Báva diakopnçs uypoú I 4oδη βάνα (ENEPΓΟΠΟΙΗΜΕΝΗ: θέρμανοη)
d Báva diakopnís aερίου m Σιγαστήρας
e Συλλέκτης υγρού η Συμπεστής
1 Φίλτρο ο Συσσωρευτής
g Ηλεκτρονική βαλβίδα εκτόνωσης HPS Διακόπτης υψηλής πίεσης (αυτόματη επαναφορά)
h Σιγαστήρας με φίλτρο Μ Ελικοειδής ανεμιστήρας
i. Τριχοειδής σωλήνας
j1 Θερμίστορ εξωτερικής θερμοκρασίας Ροή ψυκτικού: θέρμανση
j2 Αισθητήρας εναλλάκτη θερμότητας

Índice
