BEDIENUNGSANLEITUNG RXF71D5V1B DAIKIN

Installationsanleitung R32 Split-Baureihen

0128	Dänk Europa Europe K.V. als aktiendel to begliere der Technikale Construktura für.	0127	Hörden Europa Europe K.V. als aktiendel zu begliere und sonstigem Tegyvula pénzümcenszafug.	1339	Dänk Europa Europe K.V. als aktiendel kalkanum Tekker befehligen.	1919	Dänk Europa Europe K.V. je postoblen na seze neckländene sefehligen napen.
0228	Dänk Europa Europe K.V. hat die Sonsternigung der Technische Konsolidanskaus zusammensofender.	0246	A. Därs Europa Europe K.V. esla kontruttende a compaarle de disosunserpfekte hídrica de fabricare.	1404	Spoolchland Därs Europa Europe K.V. als aktivärter den konsolidanskaus konsolidanskaus.	2010	Dänk Europa Europe K.V. als aktivärter konsolidanskaus konsolidanskaus.
0328	Dänk Europa Europe K.V. als aktiendel a Osten und der Construktur und "Technique".	0597	Konzernau Därs Europa Europe K.V. yerswasserca kontrussis. Konzernau yerswassercha powemertens.	1596	Dänk Europa Europe K.V. je forteller der Dinkolach olofte konsolidanskaus.	2110	Dänk Europa Europe K.V. neopropesuera da komcension, fata za resevernen amirjivna.
0428	Dänk Europa Europe K.V. a beceurge auf den zehrendlich Konsolidanskaus zusammensof er.	0410	Dänk Europa Europe K.V. anzenbasierte auf die abgesitz der bilanzielle konsolidanskaus.	1610	A. Därs Europa Europe K.V. yersgals in minzoid konzern ausaktiva documenti Sodnikarifizikines.	2210	Dänk Europa Europe K.V. yersgals in minzoid konzern ausaktiva documenti Sodnikarifizikines.
0528	Dänk Europa Europe K.V. als anpassztes a compaarle di Archivo di Construktur di Tristica.	0119	Dänk Europa Europe K.V. i berndiger desgeses und sarmannals bei den bilanzielle konsolidanskaus.	1710	A. Därs Europa Europe K.V. eris opovraste nere da bezentral osprorapennalis konsolidanskaus konsolidanskaus.	2210	Dänk Europa Europe K.V. yersgals in minzoid konzern ausaktiva documenti Sodnikarifizikines.
0628	Dänk Europa Europe K.V. a betezandza a gede auf das Treks und Constructione.	1220	Dänk Europa Europe K.V. hat diskalisste la Bécke en den -den bewollende Tonnen.	1810	Dänk Europa Europe K.V. esche unfortatie da complexe Densil hirtis de constructe.	2610	Spoolchland Därs Europa Europe K.V. je kontrollen aftwort aborditekten konsolidanskaus.
						2310	Dänk Europa Europe K.V. Teknik Yekov Cayamara daronierne yekulär.

2P644862-4B

CE- DECLARATION-OF-CONFORMTYCE-KONFORWAT/ESKRILARUGCE- DECLARATION-ICE-CONFORMTCE-CONFORWET/ESVRILARUNG	CE- DECLARACION-35-CONFORMIDADCE- DICHRARAZIONE-CE-CONFORMATCE- DIAZEN CYNWISPONE	CE- DECLARAGA-DE-CONFORMIDADCE- JARDIBING-O-COOTBET-TIMECE- OVERENSITENWELLESERKALVINCE- FORSHANAN ON-OVERENSANTWELSE CE- DECLARAJTE DE-CONFORMATCE - UPGUNLK-BEYANI	CE- EMLERING OMA-SAVIVRACE- LINGITUS-FIDEMIKHAJASUDACE- FROHLASER-O-SHOCKECE- CEKLARACJA-SODINOSCI	CE- IZUAVA-O-OSKLADENOSTCE- MEGFILLOSLIGAYLATKIZDATCE- CEKLARACJA-SODINOSCI	CE- IZUAVA O-SKLADENOSTCE- VASTAVISCEKARLATORIOCE- BEGRAPUMIR-3A-COTBTECTIME	CE- ATTITITES-DEKLARACUACECE- ASTRITSTRE-DEKLARACUACECE- YHYLASENE-DIODY
11. Name common of product page:42. Factoring of other expenses:53. Guide de a package presentation:64. Rating of version page:	05. Drilling de la pujta an atender:06. Donima si lo ping to processate07. Aggaly and my mclitowouy do ####:	11. Most of the paper is available12. Opto the same as a part of the paper:13. Opto the same as a part of the paper:14. Opto the same as a part of the paper:	12. Opto the same as a part of the paper:13. Opto the same as a part of the paper:	15. Opto the same as a part of the paper:16. Opto the same as a part of the paper:17. Opto the same as a part of the paper:	18. Opto the same as a part of the paper:20. Opto the same as a part of the paper:21. Opto the same as a part of the paper:	22. Opto the same as a part of the paper:23. Opto the same as a part of the paper:24. Opto the same as a part of the paper:
11. Design Specifications of the models to which this declaration releases:22. Konsultations des Modles le sich die sich Erkling beubent:33. Specifications de conception des modles auxquels se rapporte cello designation:44. Draw speciatices sves de modeler wasp de sec wcring betriuding test:55. Especifications de disite de los modles a los cables have become esta de designar:66. Specific de progrise de modelle cui la finantera la presente dichotance:	17. Bookings, e.g. Sistemas no primitable y no comie cygnom y sluyum.18. Especifications de projecito dos modles que se splice esta declarante:19. Especifications de modelle de modeler se devem da declarante:20. Especifications for a modeler, some detrie enthering vodo:21. Design specifications for de modeler se dema declarante plider:22. Konsultations e.g. Sistemas no primitable y no comie declarante:	13. Tats inductura kandries malies nomenemisitely:14. Specific designe mostali, te kinjny se svaznje lato providenti:15. Specific designe dianja na modele na koje se osa jigas astra:16. A finluktorzlar laty bipodni modelle hormales astra:17. Specific designe konstruktionen modelle, kinjny ochyza deharajte:18. Specific designe de produzione alle modelle da carre se retra adelastide declarje:19. Specific designe tehnolone mala de modele, no barre se ramaia to declarante:	15. Specific designe mala de modelle: 16. Specific designe minima na modele: 17. Specific designe dianja na modele: 18. Specific designe minima na modele: 19. Specific designe minima na modele: 20. Specific designe minima na modele: 21. Specific designe minima na modele: 22. Specific designe minima na modele: 23. Specific designe minima na modele: 24. Specific designe minima na modele: 25. Specific designe minima na modele: 26. Specific designe minima na modele: 27. Specific designe minima na modele: 28. Specific designe minima na modele: 29. Specific designe minima na modele: 30. Specific designe minima na modele: 31. Specific designe minima na modele: 32. Specific designe minima na modele: 33. Specific designe minima na modele: 34. Specific designe minima na modele: 35. Specific designe minima na modele: 36. Specific designe minima na modele: 37. Specific designe minima na modele: 38. Specific designe minima na modele: 39. Specific designe minima na modele: 40. Specific designe minima na modele: 41. Specific designe minima na modele: 42. Specific designe minima na modele: 43. Specific designe minima na modele: 44. Specific designe minima na modele: 45. Specific designe minima na modele: 46. Specific designe minima na modele: 47. Specific designe minima na modele: 48. Specific designe minima na modele: 49. Specific designe minima na modele: 50. Specific designe minima na modele: 51. Specific designe minima na modele: 52. Specific designe minima na modele: 53. Specific designe minima na modele: 54. Specific designe minima na modele: 55. Specific designe minima na modele: 56. Specific designe minima na modele: 57. Specific designe minima na modele: 58. Specific designe minima na modele: 59. Specific designe minima na modele: 60. Specific designe minima na modele: 61. Specific designe minima na modele: 62. Specific designe minima na modele: 63. Specific designe minima na modele: 64. Specific designe minima na modele: 65. Specific designe minima na modele: 66. Specific designe minima na modele: 67. Specific designe minima na modele: 68. Specific designe minima na modele: 69. Specific designe minima na modele: 70. Specific designe minima na modele: 71. Specific designe minima na modele: 72. Specific designe minima na modele: 73. Specific designe minima na modele: 74. Specific designe minima na modele: 75. Specific designe minima na modele: 76. Specific designe minima na modele: 77. Specific designe minima na modele: 78. Specific designe minima na modele: 79. Specific designe minima na modele: 80. Specific designe minima na modele: 81. Specific designe minima na modele: 82. Specific designe minima na modele: 83. Specific designe minima na modele: 84. Specific designe minima na modele: 85. Specific designe minima na modele: 86. Specific designe minima na modele: 87. Specific designe minima na modele: 88. Specific designe minima na modele: 89. Specific designe minima na modele: 90. Specific designe minima na modele: 91. Specific designe minima na modele: 92. Specific designe minima na modele: 93. Specific designe minima na modele: 94. Specific designe minima na modele: 95. Specific designe minima na modele: 96. Specific designe minima na modele: 97. Specific designe minima na modele: 98. Specific designe minima na modele: 99. Specific designe minima na modele: 100. Specific designe minima na modele: 101. Specific designe minima na modele: 102. Specific designe minima na modele: 103. Specific designe minima na modele: 104. Specific designe minima na modele: 105. Specific designe minima na modele: 106. Specific designe minima na modele: 107. Specific designe minima na modele: 108. Specific designe minima na modele: 109. Specific designe minima na modele: 110. Specific designe minima na modele: 111. Specific designe minima na modele: 112. Specific designe minima na modele: 113. Specific designe minima na modele: 114. Specific designe minima na modele: 115. Specific designe minima na modele: 116. Specific designe minima na modele: 117. Specific designe minima na modele: 118. Specific designe minima na modele: 119. Specific designe minima na modele: 120. Specific designe minima na modele: 121. Specific designe minima na modele: 122. Specific designe minima na modele: 123. Specific designe minima na modele: 124. Specific designe minima na modele: 125. Specific designe minima na modele: 126. Specific designe minima na modele: 127. Specific designe minima na modele: 128. Specific designe minima na modele: 129. Specific designe minima na modele: 130. Specific designe minima na modele: 131. Specific designe minima na modele: 132. Specific designe minima na modele: 133. Specific designe minima na modele: 134. Specific designe minima na modele: 135. Specific designe minima na modele: 136. Specific designe minima na modele: 137. Specific designe minima na modele: 138. Specific designe minima na modele: 139. Specific designe minima na modele: 140. Specific designe minima na modele: 141. Specific designe minima na modele: 142. Specific designe minima na modele: 143. Specific designe minima na modele: 144. Specific designe minima na modele: 145. Specific designe minima na modele: 146. Specific designe minima na modele: 147. Specific designe minima na modele: 148. Specific designe minima na modele: 149. Specific designe minima na modele: 150. Specific designe minima na modele: 151. Specific designe minima na modele: 152. Specific designe minima na modele: 153. Specific designe minima na modele: 154. Specific designe minima na modele: 155. Specific designe minima na modele: 156. Specific designe minima na modele: 157. Specific designe minima na modele: 158. Specific designe minima na modele: 159. Specific designe minima na modele: 160. Specific designe minima na modele: 161. Specific designe minima na modele: 162. Specific designe minima na modele: 163. Specific designe minima na modele: 164. Specific designe minima na modele: 165. Specific designe minima na modele: 166. Specific designe minima na modele: 167. Specific designe minima na modele: 168. Specific designe minima na modele: 169. Specific designe minima na modele: 170. Specific designe minima na modele: 171. Specific designe minima na modele: 172. Specific designe minima na modele: 173. Specific designe minima na modele: 174. Specific designe minima na modele: 175. Specific designe minima na modele: 176. Specific designe minima na modele: 177. Specific designe minima na modele: 178. Specific designe minima na modele: 179. Specific designe minima na modele: 180. Specific designe minima na modele: 181. Specific designe minima na modele: 182. Specific designe minima na modele: 183. Specific designe minima na modele: 184. Specific designe minima na modele: 185. Specific designe minima na modele: 186. Specific designe minima na modele: 187. Specific designe minima na modele: 188. Specific designe minima na modele: 189. Specific designe minima na modele: 190. Specific designe minima na modele: 191. Specific designe minima na modele: 192. Specific designe minima na modele: 193. Specific designe minima na modele: 194. Specific designe minima na modele: 195. Specific designe minima na modele: 196. Specific designe minima na modele: 197. Specific designe minima na modele: 198. Specific designe minima na modele: 199. Specific designe minima na modele: 200. Specific designe minima na modele: 201. Specific designe minima na modele: 202. Specific designe minima na modele: 203. Specific designe minima na modele: 204. Specific designe minima na modele: 205. Specific designe minima na modele: 206. Specific designe minima na modele: 207. Specific designe minima na modele: 208. Specific designe minima na modele: 209. Specific designe minima na modele: 210. Specific designe minima na modele: 211. Specific designe minima na modele: 212. Specific designe minima na modele: 213. Specific designe minima na modele: 214. Specific designe minima na modele: 215. Specific designe minima na modele: 216. Specific designe minima na modele: 217. Specific designe minima na modele: 218. Specific designe minima na modele: 219. Specific designe minima na modele: 220. Specific designe minima na modele: 221. Specific designe minima na modele: 222. Specific designe minima na modele: 223. Specific designe minima na modele: 224. Specific designe minima na modele: 225. Specific designe minima na modele: 226. Specific designe minima na modele: 227. Specific designe minima na modele: 228. Specific designe minima na modele: 229. Specific designe minima na modele: 230. Specific designe minima na modele: 231. Specific designe minima na modele: 232. Specific designe minima na modele: 233. Specific designe minima na modele: 234. Specific designe minima na modele: 235. Specific designe minima na modele: 236. Specific designe minima na modele: 237. Specific designe minima na modele: 238. Specific designe minima na modele: 239. Specific designe minima na modele: 240. Specific designe minima na modele: 241. Specific designe minima na modele: 242. Specific designe minima na modele: 243. Specific designe minima na modele: 244. Specific designe minima na modele: 245. Specific designe minima na modele: 246. Specific designe minima na modele: 247. Specific designe minima na modele: 248. Specific designe minima na modele: 249. Specific designe minima na modele: 250. Specific designe minima na modele: 251. Specific designe minima na modele: 252. Specific designe minima na modele: 253. Specific designe minima na modele: 254. Specific designe minima na modele: 255. Specific designe minima na modele: 256. Specific designe minima na modele: 257. Specific designe minima na modele: 258. Specific designe minima na modele: 259. Specific designe minima na modele: 260. Specific designe minima na modele: 261. Specific designe minima na modele: 262. Specific designe minima na modele: 263. Specific designe minima na modele: 264. Specific designe minima na modele: 265. Specific designe minima na modele: 266. Specific designe minima na modele: 267. Specific designe minima na modele: 268. Specific designe minima na modele: 269. Specific designe minima na modele: 270. Specific designe minima na modele: 271. Specific designe minima na modele: 272. Specific designe minima na modele: 273. Specific designe minima na modele: 274. Specific designe minima na modele: 275. Specific designe minima na modele: 276. Specific designe minima na modele: 277. Specific designe minima na modele: 278. Specific designe minima na modele: 279. Specific designe minima na modele: 280. Specific designe minima na modele: 281. Specific designe minima na modele: 282. Specific designe minima na modele: 283. Specific designe minima na modele: 284. Specific designe minima na modele: 285. Specific designe minima na modele: 286. Specific designe minima na modele: 287. Specific designe minima na modele: 288. Specific designe minima na modele: 289. Specific designe minima na modele: 290. Specific designe minima na modele: 291. Specific designe minima na modele: 292. Specific designe minima na modele: 293. Specific designe minima na modele: 294. Specific designe minima na modele: 295. Specific designe minima na modele: 296. Specific designe minima na modele: 297. Specific designe minima na modele: 298. Specific designe minima na modele: 299. Specific designe minima na modele: 300. Specific designe minima na modele: 301. Specific designe minima na modele: 302. Specific designe minima na modele: 303. Specific designe minima na modele: 304. Specific designe minima na modele: 305. Specific designe minima na modele: 306. Specific designe minima na modele: 307. Specific designe minima na modele: 308. Specific designe minima na modele: 309. Specific designe minima na modele: 310. Specific designe minima na modele: 311. Specific designe minima na modele: 312. Specific designe minima na modele: 313. Specific designe minima na modele: 314. Specific designe minima na modele: 315. Specific designe minima na modele: 316. Specific designe minima na modele: 317. Specific designe minima na modele: 318. Specific designe minima na modele: 319. Specific designe minima na modele: 320. Specific designe minima na modele: 321. Specific designe minima na modele: 322. Specific designe minima na modele: 323. Specific designe minima na modele: 324. Specific designe minima na modele: 325. Specific designe minima na modele: 326. Specific designe minima na modele: 327. Specific designe minima na modele: 328. Specific designe minima na modele: 329. Specific designe minima na modele: 330. Specific designe minima na modele: 331. Specific designe minima na modele: 332. Specific designe minima na modele: 333. Specific designe minima na modele: 334. Specific designe minima na modele: 335. Specific designe minima na modele: 336. Specific designe minima na modele: 337. Specific designe minima na modele: 338. Specific designe minima na modele: 339. Specific designe minima na modele: 340. Specific designe minima na modele: 341. Specific designe minima na modele: 342. Specific designe minima na modele: 343. Specific designe minima na modele: 344. Specific designe minima na modele: 345. Specific designe minima na modele: 346. Specific designe minima na modele: 347. Specific designe minima na modele: 348. Specific designe minima na modele: 349. Specific designe minima na modele: 350. Specific designe minima na modele: 351. Specific designe minima na modele: 352. Specific designe minima na modele: 353. Specific designe minima na modele: 354. Specific designe minima na modele: 355. Specific designe minima na modele: 356. Specific designe minima na modele: 357. Specific designe minima na modele: 358. Specific designe minima na modele: 359. Specific designe minima na modele: 360. Specific designe minima na modele: 361. Specific designe minima na modele: 362. Specific designe minima na modele: 363. Specific designe minima na modele: 364. Specific designe minima na modele: 365. Specific designe minima na modele: 366. Specific designe minima na modele: 367. Specific designe minima na modele: 368. Specific designe minima na modele: 369. Specific designe minima na modele: 370. Specific designe minima na modele: 371. Specific designe minima na modele: 372. Specific designe minima na modele: 373. Specific designe minima na modele: 374. Specific designe minima na modele: 375. Specific designe minima na modele: 376. Specific designe minima na modele: 377. Specific designe minima na modele: 378. Specific designe minima na modele: 379. Specific designe minima na modele: 380. Specific designe minima na modele: 381. Specific designe minima na modele: 382. Specific designe minima na modele: 383. Specific designe minima na modele: 384. Specific designe minima na modele: 385. Specific designe minima na modele: 386. Specific designe minima na modele: 387. Specific designe minima na modele: 388. Specific designe minima na modele: 389. Specific designe minima na modele: 390. Specific designe minima na modele: 391. Specific designe minima na modele: 392. Specific designe minima na modele: 393. Specific designe minima na modele: 394. Specific designe minima na modele: 395. Specific designe minima na modele: 396. Specific designe minima na modele: 397. Specific designe minima na modele: 398. Specific designe minima na modele: 399. Specific designe minima na modele: 400. Specific designe minima na modele: 401. Specific designe minima na modele: 402. Specific designe minima na modele: 403. Specific designe minima na modele: 404. Specific designe minima na modele: 405. Specific designe minima na modele: 406. Specific designe minima na modele: 407. Specific designe minima na modele: 408. Specific designe minima na modele: 409. Specific designe minima na modele: 410. Specific designe minima na modele: 411. Specific designe minima na modele: 412. Specific designe minima na modele: 413. Specific designe minima na modele: 414. Specific designe minima na modele: 415. Specific designe minima na modele: 416. Specific designe minima na modele: 417. Specific designe minima na modele: 418. Specific designe minima na modele: 419. Specific designe minima na modele: 420. Specific designe minima na modele: 421. Specific designe minima na modele: 422. Specific designe minima na modele: 423. Specific designe minima na modele: 424. Specific designe minima na modele: 425. Specific designe minima na modele: 426. Specific designe minima na modele: 427. Specific designe minima na modele: 428. Specific designe minima na modele: 429.

a b c d e f g h 1x 1x 1x 1x 6x 3x 1x

1 Über die Dokumentation 16

Informationen zu diesem Dokument.... 16

2 Besondere Sicherheitshinweise für Installateure 16

3 Über die Verpackung 19

3.1 Außengerät.... 19

3.1.1 So entfernen Sie das Zubehör vom Außengerät ..... 19

4 Installation des Geräts 19

4.1 Den Ort der Installation vorbereiten 19

4.1.1 Anforderungen an den Installationsort für die Außeneinheit.... 19

4.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima.... 19

4.2 Montieren des Außengeräts 20

4.2.1 Voraussetzungen für die Installation.... 20

4.2.2 So installieren Sie die Außeneinheit 20

4.2.3 Für einen Ablauf sorgen.... 20

5 Installation der Leitungen 21

5.1 Vorbereiten der Kältemittelleitungen 21

5.1.1 Anforderungen an die Kältemittelleitungen...... 21

5.1.2 Isolieren der Kältemittelleitungen.... 21

5.1.3 Länge der Kältemittelleitung und Höhenunterschied .. 21

5.2 Anschließen der Kältemittelleitung 21

5.2.1 So schließen Sie Kältemittelrohre an die Außeneinheit an.... 21

5.3 Überprüfen der Kältemittelleitung.... 22

5.3.1 So führen Sie eine Lackprüfung durch.... 22

5.3.2 So führen Sie die Vakuumtrocknung durch 22

6 Einfüllen des Kältemittels 22

6.1 Über das Kältemittel 22

6.2 So emitteln Sie die nachzufüllende zusätzliche Kältemittelmenge.... 22

6.3 Die Menge für eine komplette Neubefüllung bestimmen...... 23

6.4 So füllen Sie zusätzliches Kältemittel ein 23

6.5 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an....23

7 Elektroinstallation 23

7.1 Spezifikationen der Standardelektroteile....24

7.2 Anschluss der elektrischen Leitungen an das Außengerät ..... 24

8 Abschließen der Installation des Außengeräts 24

8.1 So schließen Sie die Installation des Außengeräts ab...... 24

9 Inbetriebnahme 25

9.1 Checkliste vor Inbetriebnahme 25

9.2 Checkliste während der Inbetriebnahme 25

9.3 So führen Sie einen Testlauf durch 25

10 Fehlerdiagnose und -beseitigung 26

10.1 Fehlerdiagnose anhand der LED auf Platine der Außeneinheit 26

11 Entsorgung

26

12 Technische Daten

12.1 Schaltplan....26

12.1.1 Vereinheitlichte Schaltplan-Legende 26

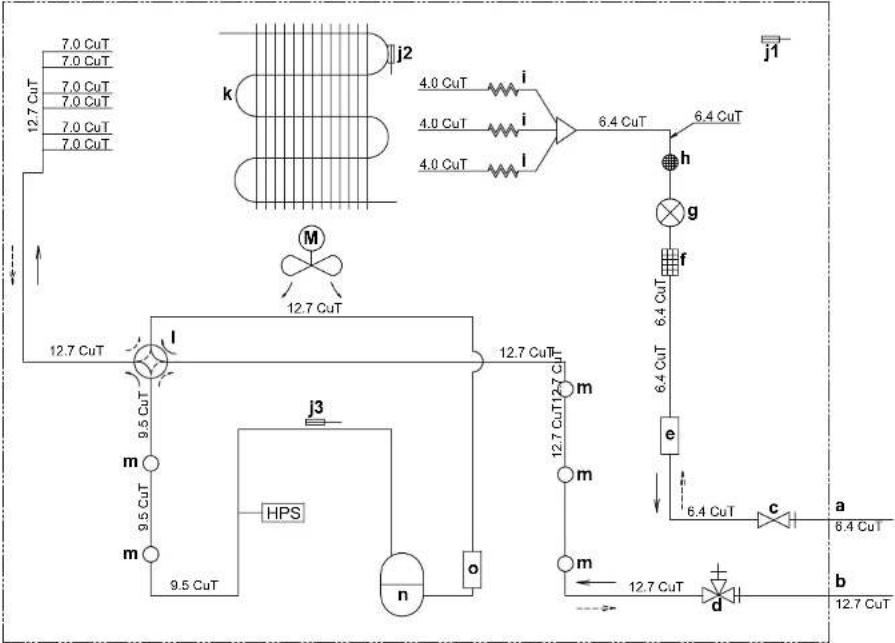

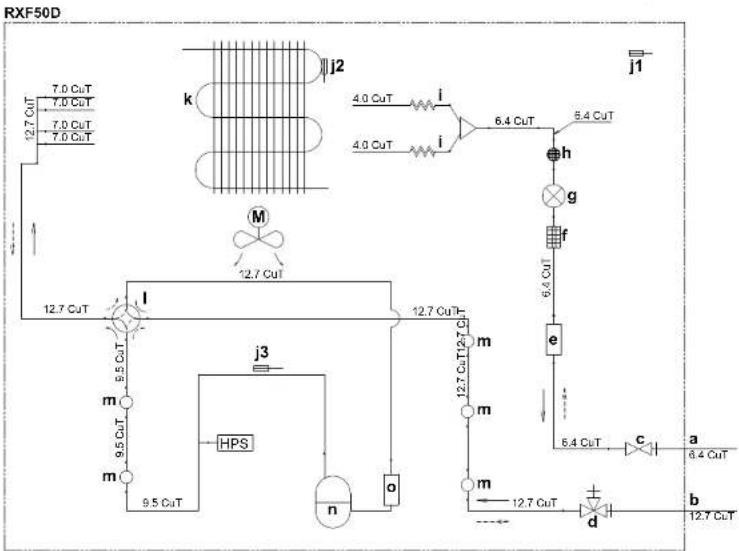

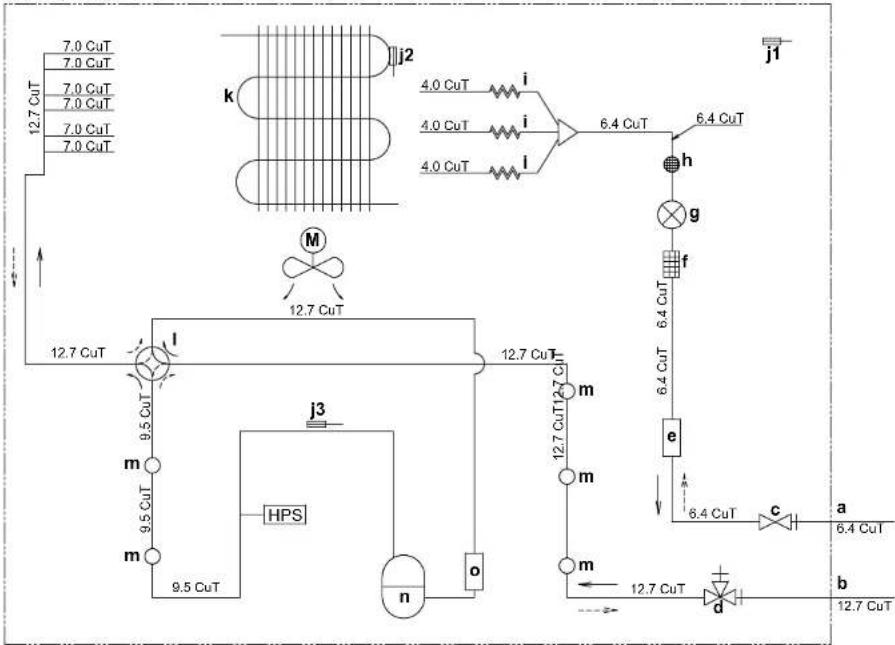

12.2 Rohrleitungsplan 28

12.2.1 Rohrleitungsplan: Außengerät 28

1 Über die Dokumentation

1.1 Informationen zu diesem Dokument

Zielgruppe

Autorisierte Monteure

WARNUNG

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.

INFORMATION

Dieses Dokument enthält Instruktionen zur Installation, die nur für die Außeneinheit gelten. Anleitung zur Installation der Inneneinheit (Montage der Inneneinheit, Kältemittelleitung an die Inneneinheit anschließen, Inneneinheit elektrisch verkabeln...) finden Sie in der Installationsanleitung zur Inneneinheit.

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

- Allgemeine Sicherheitshinweise:

- Sicherheitshinweise, die Sie vor der Installation lesen MÜSSEN

- Format: Papier (im Kasten für die Außeneinheit)

- Installationsanleitung für die Außeneinheit:

- Installationsanweisungen

- Format: Papier (im Kasten für die Außeneinheit)

- Referenz für Installateure:

• Vorbereitung der Installation, Referenzdaten,...

- Format: Digital gespeicherte Dateien auf http://www.daikineurope.com/support-and-manuals/product-information/

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Technische Konstruktionsdaten

- Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich).

- Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich).

2 Besondere Sicherheitshinweise für Installateure

Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften.

Einheit installieren (siehe "4 Installation des Geräts" [▶ 19])

WARNUNG

Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen.

Installationsort (siehe "4.1 Den Ort der Installation vorbereiten" [▶ 19])

VORSICHT

• Prüfen Sie, ob der Platz der Installation tragfähig genug ist, um das Gewicht der Einheit zu tragen. Eine mangelhafte Installation ist gefährlich. Es können auch Vibrationen dadurch verursacht werden oder ungewöhnliche Betriebsgeräusche.
• Achten Sie darauf, dass genügend Platz für Wartungsarbeiten ist.
  • Die Einheit NICHT so installieren, dass sie Kontakt mit der Decke oder einer Wand hat, weil dadurch Vibrationen entstehen können.

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

Anschließen der Kältemittelleitungen (siehe "5.2 Anschließen der Kältemittelleitung" [▶ 21])

VORSICHT

• Bei Einheiten, die während der Verbringung mit Kältemittel R32 geladen werden, ist vor Ort kein Hartlöten oder Schweißen durchzuführen.
• Wenn während der Installation des Kältemittelsystems Teile zusammengefügt werden müssen, bei denen mindestens ein Teil mit Kältemittel geladen ist, müssen die folgenden Anforderungen erfüllt werden: Verbindungsstücke, die innerhalb belegter Räume nicht dauerhaft sind, sind bei R32 nicht zugelassen. Das gilt nicht für vor Ort erstellte Verbindungen, die die Inneneinheit direkt mit dem Rohrsystem verbinden. Vor Ort erstellte Verbindungen, die das Rohrsystem direkt mit Inneneinheiten verbinden, müssen nicht dauerhafter Natur sein.

HINWEIS

• Die Überwurfmutter verwenden, die an der Einheit angebracht ist.
- Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl NUR auf die Innenflächen der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32.
- Verbindungsstücke NICHT mehrmals benutzen.

HINWEIS

• Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
• Verwenden Sie KEINE Rohrleitungen von vorigen Installationen.
• NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

WARNUNG

Bei der Installation müssen erst die Kältemittelleitungen fest angeschlossen sein. Erst dann darf der Verdichter gestartet werden. Sind die Kältemittelleitungen NICHT angeschlossen und ist das Absperrventil geöffnet, wenn der Verdichter läuft, dann wird Luft eingesogen. Dadurch entsteht im Kältemittelkreislauf ein anormaler Druck, der zu Beschädigungen führen kann und sogar zu Körperverletzungen.

HINWEIS

• Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
• Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
• Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

VORSICHT

NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind. Sonst könnte Kältemittelgas austreten.

Die Einheit NICHT starten, wenn in ihr ein Unterdruck herrscht.

Kältemittel einfüllen (siehe "6 Einfüllen des Kältemittels" [▶ 22])

WARNUNG

Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

WARNUNG

• Verwenden Sie nur Kältemittel des Typs R32. Andere Substanzen können zu Explosionen und Unfällen führen.
• R32 hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global warning potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei.
• Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie Kältemittel einfüllen.

HINWEIS

Um einen Ausfall des Verdichters zu vermeiden, NICHT mehr Kältemittel einfüllen als spezifiziert.

WARNUNG

Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit auslaufendem Kältemittel. Es besteht sonst Verletzungsgefahr, insbesondere könnten Sie Frostbeulen davontragen.

2 Besondere Sicherheitshinweise für Installateure

Elektroinstallation (siehe "7 Elektroinstallation" [▶ 23])

WARNUNG

Alle Installationen MÜSSEN den vor Ort geltenden gesetzlichen Vorschriften entsprechen.

WARNUNG

• Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen.
• Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor.
• Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen.

WARNUNG

• Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben.
• Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr.
• Installieren Sie alle erforderlichen Sicherungen und Schutzschalter.
• Sichern Sie die elektrischen Leitungen mit Kabelbindern, so dass sie NICHT in Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die Hochdruckseite) geraten.
• Verwenden Sie KEINE Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu Überhitzung, Stromschlag oder Bränden führen.
• Installieren Sie Keinen Phasenschieber-Kondensators, da dieses Gerät mit einem Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung und kann zu Unfällen führen.

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

WARNUNG

Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet.

WARNUNG

Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.

WARNUNG

Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

• Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden.
• Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von der Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht-thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heißt werden können.

Alle elektrischen Teile (einschließlich Thermistoren) werden über den Netzanschluss mit Strom versorgt. Die Teile NICHT mit bloßen Händen berühren.

Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

Instalation der Inneneinheit abschließen (siehe "8 Abschließen der Installation des Außengeräts" [▶ 24])

• Achten Sie darauf, dass das System korrekt geerdet wird.
• Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen.
• Erst die Abdeckung des Schaltkastens installieren, bevor Sie die Stromversorgung einschalten.

Inbetriebnahme (siehe "9 Inbetriebnahme" [▶ 25])

Auf KEINEN Fall den Probelauf durchführen, während Sie an den Inneneinheiten gearbeitet wird.

Wenn Sie den Probelauf durchführen, arbeiten NICHT NUR die Außeneinheit, sondern auch die angeschlossenen Inneneinheiten. Das Arbeiten an einer Inneneinheit während der Durchführung eines Probelaufs ist gefährlich.

VORSICHT

Finger, Stäbe und andere Gegenstände NICHT in den Lufteinlass und -auslass einführen. Der Ventilatorschutz darf NICHT entfernt werden. Wenn sich der Ventilator mit hoher Drehzahl dreht, könnten Verletzungen verursacht werden.

3 Über die Verpackung

3.1 Außengerät

3.1.1 So entfernen Sie das Zubehör vom Außengerät

1 Die Außenelnheit anheben.

2 Unten am Paket das Zubehör entfernen.

a Allgemeine Sicherheitshinweise
b Installationsanleitung für die Außeneinheit
c Etikett für fluorierte Treibhausgase
d Mehrsprachiges Etikett für fluorierte Treibhausgase
e Ablassschraube (befindet sich unten in der
Verpackungskiste)

f Abflusskappe (1)

g Abflusskappe (2)

h Energiezeichen

4 Installation des Geräts

WARNUNG

Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen.

4.1 Den Ort der Installation vorbereiten

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

4.1.1 Anforderungen an den Installationsort für die Außeneinheit

Achten Sie darauf, dass folgende Abstände eingehalten werden:

(mm)
a Luftauslass
b Lufteinlass

HINWEIS

Die Wand an der Auslassseite der Außeneinheit MUSS ≤1200 mm hoch sein.

Das Gerät NICHT in schallsensiblen Umgebungen installieren (z. B. in der Nähe von Schlafzimmern), an denen die Betriebsgeräusche Störungen verursachen könnten.

Hinweis: Wird unter den tatsächlichen Installationsbedingungen der Geräuschpegel gemessen, dann kann ein höherer Wert gemessen werden als der, der im Geräuschspektrum im Datenbuch angegeben ist. Das liegt an Schallreflexionen und Umgebungsgeräuschen.

INFORMATION

Der Schalldruckpegel liegt unter 70 dBA.

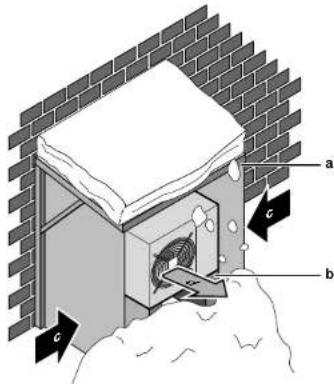

4.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima

Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass das Außengerät NIEMALS zugeschnelt ist.

a b c G

a Schneeabdeckung oder Unterstand
b Untergestell
c Voherrschende Windrichtung
d Luftauslass

Unterhalb der Einheit sollte ein Abstand von mindestens 150 mm frei gelassen werden (in Gegenden mit starken Schneefällen 300 mm). Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird, dass sie sich bei Schnee mindestens 100 mm über der maximal zu erwartenden Schneehöhe befindet. Falls erforderlich, bauen Sie einen Sockel. Weitere Einzelheiten siehe "4.2 Montieren des Außengeräts" [20].

In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein Installationsort gewählt werden, an dem der Schnee den Betrieb der Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung kommt. Falls erforderlich, ein Vordach oder einen Schuppen gegen Schnee und einen Sockel bauen.

4 Installation des Geräts

4.2 Montieren des Außengeräts

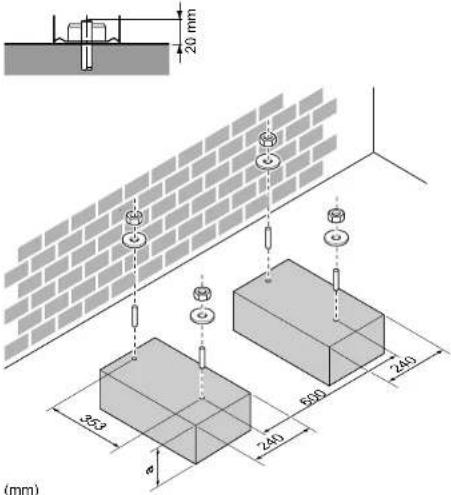

4.2.1 Voraussetzungen für die Installation

In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte, benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).

Halten Sie hierzu jeweils 4 Sätze M3- oder M10-Ankerbolzen, Muttern und Unterlegscheiben bereit (bauseitig zu liefern).

(mm) 352 240 600 240 20 mm

a 100 mm über erwartbarer Schneelöhe

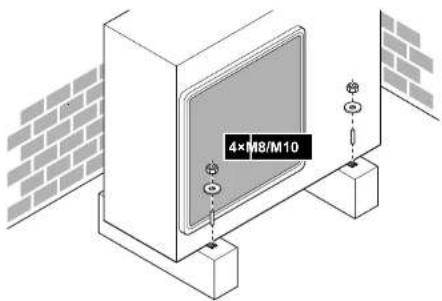

4.2.2 So installieren Sie die Außeneinheit

4×M8/M10

4.2.3 Für einen Ablauf sorgen

HINWEIS

Wird die Einheit in einem Gebiet mit kaltem Klima installiert, treffen Sie geeignete Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.

HINWEIS

Wenn die Abflusslücher der Außeneinheit durch einen Montagesockel oder durch die Fußbodenoberfläche verdeckt werden, dann platzieren Sie unter die Füße der Außeneinheit zusätzliche Fußsockel mit einer Höhe von <30 mm.

INFORMATION

Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler.

1 Verwenden Sie für den Abfluss eine Ablassschraube.
2 Verwenden Sie einen ∅16 mm-Schlauch (bauseitig zu liefern).

a b c d

a Ablassstutzen

b Unterer Rahmen
c Ablaufrohrstopter
d Schlauch (bauseitig zu liefern)

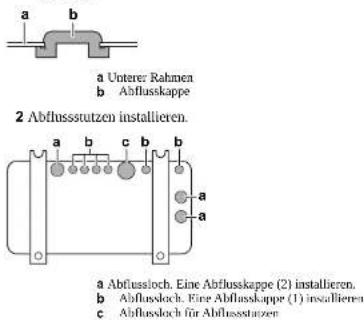

Abflusslöcher schließen und Abflussstutzen anbringen

HINWEIS

In klimatisch kalten Regionen sollten bei der Außeneinheit KEIN Abflussstutzen, Abflussschlauch und Kappen (1, 2) verwendet werden. Treffen Sie geeignete Maßnahmen um sicherzustellen, dass Kondenswasser NICHT getrieren kann.

1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür, dass die Ränder der Abflusskappen die Löcher vollständig schließen.

a Unterer Rahmen
b Abflusskappe
a Abflussloch. Eine Abflusskappe (2) installieren.
b Abflusslach. Eine Abflusskappe (1) installieren.
c Abflusslach für Abflusssturzen

5 Installation der Leitungen

5.1 Vorbereiten der Kältemittelleitungen

5.1.1 Anforderungen an die Kältemittelleitungen

HINWEIS

Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden.

• Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre.
• Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material.

• Rohrdurchmesser:

Flüssigkeitsleitung	6,4 mm (1/4")
Gasleitung	12,7 mm (1/2")

• Rohrleitungs-Härtegrad und -stärke:

Außendurchmesser (∅)	Temper-Grad Stärke (t)		(2)
6,4 mm (1/4")	Weichgeglüht (O)		≥0,8 mm
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8") ≥1	mm

^26 Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

5.1.2 Isolieren der Kältemittelleitungen

- Verwenden Sie als Isoliermaterial Polyethylenschaum:

• Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und 0,045 kcal/mh°C)
• mil einer Hitzebeständigkeit von mindestens 120°C

- Isolationsdicke

Rohr-Außendurchmesser (_ u)	Innendurchmesserder Isolation (_ t)	Isolationsdicke (t)
6,4 mm (1/4")	8~10 mm ≥10 mm
9,5 mm (3/8")	10~14 mm ≥13 mm
12,7 mm (1/2")	14~16 mm ≥10 mm
15,9 mm (5/8")	16~20 mm ≥13 mm

Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet.

5.1.3 Länge der Kältemittelleitung und Höhenunterschied

Was?	Abstand
Maximal zulässige Rohrleitungslänge	30 m
Minimal zulässige Rohrleitungslänge	3 m
Maximal zulässiger Höhenunterschied	20 m

5.2 Anschließen der Kältemittelleitung

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

VORSICHT

Bei Einheiten, die während der Verbringung mit Kältemittel R32 geladen werden, ist vor Ort kein Hartlöten oder Schweißen durchzuführen.

- Wenn während der Installation des Kältemittelsystems Teile zusammengefügt werden müssen, bei denen mindestens ein Teil mit Kältemittel geladen ist, müssen die folgenden Anforderungen erfüllt werden: Verbindungsstücke, die innerhalb belegter Räume nicht dauerhaft sind, sind bei R32 nicht zugelassen. Das gilt nicht für vor Ort erstellte Verbindungen, die die Inneneinheit direkt mit dem Rohrsystem verbinden. Vor Ort erstellte Verbindungen, die das Rohrsystem direkt mit Inneneinheiten verbinden, müssen nicht dauerhafter Natur sein.

5.2.1 So schließen Sie Kältemittelrohre an die Außeneinheit an

• Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten.
• Rohrleitungsschutz. Die bauseitigen Rohre sind gegen physikalische Beschädigung zu schützen.

WARNUNG

Bei der Installation müssen erst die Kältemittelleitungen fest angeschlossen sein. Erst dann darf der Verdichter gestartet werden. Sind die Kältemittelleitungen NICHT angeschlossen und ist das Absperrventil geöffnet, wenn der Verdichter läuft, dann wird Luft eingesogen. Dadurch entsteht im Kältemittelkreislauf ein anormaler Druck, der zu Beschädigungen führen kann und sogar zu Körperverletzungen.

HINWEIS

• Die Überwurfmutter verwenden, die an der Einheit angebracht ist.
• Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl NUR auf die Innenflächen der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32.
• Verbindungsstücke NICHT mehrmals benutzen.

1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits-Absperrventil der Außeneinheit anschließen.

a Flüssigkeits-Absperrventil b Gas-Absperrventil c Service-Stutzen

2 Den Anschluss des gasförmigen Kältemittels von der Inneneinheit an das Gas-Absperrventil der Außeneinheit anschließen.

HINWEIS

Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.

RXF50-71D5V1B

R32 Split-Baureihen

3P645642-2E-2021.10

DAIKIN

Installationsanleitung

21

6 Einfüllen des Kältemittels

5.3 Überprüfen der Kältemittelleitung

5.3.1 So führen Sie eine Leckprüfung durch

HINWEIS

Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe "PS High" am Typschild des Geräts).

HINWEIS

Verwenden Sie IMMER eine empfohlene Blasenprüfungslösung von Ihrem Händler.

Verwenden Sie NIEMALS Seifenwasser:

• Seifenwasser kann Risse an den Komponenten zur Folge haben, wie den Bördelmuttern oder den Kappen der Absperrventile.
• Seifenwasser kann Salz enthalten, das Feuchtigkeit absorbiert, die wiederum einfrieren kann, wenn die Rohre kalt werden.
• Seifenwasser enthält Ammoniak, der zu Korrosion an den Bördelverbindungen führen kann (zwischen der Bördelmutter aus Messing und der Kupferbördelung).

1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von mindestens 200 kPa (2 Bar) auf. Es wird empfohlen, den Druck auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten zu erkennen.
2 Prüfen Sie alle Verbindungen mithilfe der Blasenprüfungslösung auf Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.

5.3.2 So führen Sie die Vakuumtrocknung durch

Die Einheit NICHT starten, wenn in ihr ein Unterdruck herrscht.

1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck von -0,1 MPa (-1 bar) angezeigt wird.
2 Etwa 4-5 Minuten warten und dann den Druck überprüfen:

Wenn der Druck... Dann...
unveränderlich ist	befindet sich keine Feuchtigkeit im System. Damit ist dieses Verfahren abgeschlossen.
zunimmt	befindet sich Feuchtigkeit im System. Fahren Sie mit dem nächsten Schritt fort.

3 Im System für mindestens 2 Stunden einen Ansaugdruck von -0,1 MPa (-1 bar) herstellen.
4 Nach AUSSCHALTEN der Pumpe mindestens 1 Stunde lang den Druck prüfen.
5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der Unterdruck NICHT 1 Stunde lang aufrecht gehalten werden kann, wie folgt vorgehen:

• Das System erneut auf Leckagen überprüfen.

- Erneut die Vakuumtrocknung durchführen.

HINWEIS

Daran denken, nach der Installation der Kältemittelieltungen und der Durchführung der Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit geschlossenen Absperrventilen betrieben, kann der Verdichter beschädigt werden.

6 Einfüllen des Kältemittels

6.1 Über das Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die Atmosphäre frei.

Kältemitteltyp: R32

Erderwärmungspotenzial (GWP): 675

WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

• Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen.
• NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.
• Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.

WARNUNG

Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

WARNUNG

Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit auslaufendem Kältemittel. Es besteht sonst Verletzungsgefahr, insbesondere könnten Sie Frostbeulen davontragen.

6.2 So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge

Bei ARXM71R
Bei Gesamtlänge der Flüssigkeitsleitung von...	dann...
≤10 m	KEIN zusätzliches Kältemittel hinzufügen.
>10 m	R= (Gesamtlänge (m) der Flüssigkeitsleitung-10 m)×0,035R= Zusätzliche Füllung (kg) (gerundet in Schritten von 0,01 kg)
Für andere Außenelnheiten
Bei Gesamtlänge der Flüssigkeitsleitung von...	dann...
≤10 m	KEIN zusätzliches Kältemittel hinzufügen.
>10 m	R= (Gesamtlänge (m) der Flüssigkeitsleitung-10 m)×0,020R= Zusätzliche Füllung (kg) (gerundet in Schritten von 0,01 kg)

INFORMATION

Die Rohrleitungslänge ist die unidirektionale Länge der Flüssigkeitsleitung.

6.3 Die Menge für eine komplette Neubefüllung bestimmen

INFORMATION

Wenn eine komplette Neubefüllung erforderlich ist, beträgt die Kältemittel-Gesamtmenge: werkseitig eingefüllte Kältemittelmenge (siehe Typenschild des Geräts) + ermittelte zusätzliche Menge.

6.4 So füllen Sie zusätzliches Kältemittel ein

WARNUNG

• Verwenden Sie nur Kältemittel des Typs R32. Andere Substanzen können zu Explosionen und Unfällen führen.
  • R32 hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global warming potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei.
• Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie Kältemittel einfüllen.

Voraussetzung: Bevor Sie Kältemitte neu auffüllen, überzeugen Sie sich, dass die Kältemittelleitungen angeschlossen und überprüft worden sind (Dichtheitsprüfung und Vakuumtrocknung).

1 Den Kältemittelzylinder am Service-Stutzen anschließen.
2 Die zusätzliche Kältemittelmenge einfüllen.
3 Das Gas-Absperrventil öffnen.

6.5 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an

1 Füllen Sie den Aufkleber wie folgt aus:

Cortals fluorinated greenhouse gases RXXX GWP, XXX ①= kg ②= kg ① + ②= GWP + kg 1000 ① kg ② kg ③ CO₂eq a b c d e

a Wenn mit der Einheit ein mehrsprachiger Aufkleber mit dem Hinweis auf fluorierte Treibhausgase mitgeliefert worden ist (siehe Zubehör), das Etikelt in der entsprechende Sprache abziehen und dieses oben auf a aufkleben.
b Werksseitige Kältemittelfüllung: siehe Typenschild der Einheit
c Zusätzliche eingefüllte Kältemittelmenge
d Menge der gesamten Kaltemittelfüllung
e Menge der Treibhausgase der Kältemittel-Gesamtfüllmenge, angegeben als Tonnen CO₂-Äquivalent.
f GWP = Global Warming Potential (Erdenwärmungspotenzial)

HINWEIS

Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO₂-Äquivalent angegeben wird.

Formel zur Berechnung der Menge des CO Äquivalents in Tonnen: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000

Benutzen Sie den auf dem Etikelt zur Kältemittelfüllung angegebenen GWP-Werl.

2 Befestigen Sie den Aufkleber an der Innenseite des Außengeräts nahe der Gas- und Flüssigkeitsabsperrventile.

7 Elektroinstallation

• Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen.
• Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor.
• Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen.

WARNUNG

Alle Installationen MÜSSEN den vor Ort geltenden gesetzlichen Vorschriften entsprechen.

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

WARNUNG

Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet.

WARNUNG

Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.

WARNUNG

Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

• Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden.
  • Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von der Klemmleisle abzweigen Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht-thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heißt werden können.

8 Abschließen der Installation des Außengeräts

Alle elektrischen Teile (einschließlich Thermistoren) werden über den Netzanschluss mit Strom versorgt. Die Teile NICHT mit bloßen Händen berühren.

Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie die Spannung an den Klemmen der Kondensatoran des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

f g

DC P1+

DC N1-

e

d

c

b

a

a Multimeter (DC-Spannungsbereich)
b S80 – Zuleitung zu Umschalt-Magnetventil
c S20 – Zuleitung zu Elektronischem Expansionsventil
d S40 – Zuleitung zu thermischem Oberlastungsrelais
e S90 - Thermistor-Zuleitung
f LED
g S70 - Ventilatormotor-Zuleitung

7.1 Spezifikationen der Standardelektroteile

Komponente

Stromversorgun gskabel	Elektrische Spannung	220-240 V
	Phase	1~
	Frequenz	50 Hz
	Kabelstärke	3-adriges Kabel
	n	2,5 mm2~4,0 mm2
		H05RN-F (60245 IEC 57)

Verbindungskabel
(innen↔außen)
4-adriges Kabel
1,5 mm²–2,5 mm² und einsetzbar für
220-240 V
H05RN-F (60245 IEC 57)
Empfohlener Schutzschalter
Fehlerstrom-Schutzschalter
20 A ^[w]
SS den geltenden gesetzlichen
Vorschriften entsprechen

Das elektrische Gerät entspricht EN/IEC 61000-3-12 (Festlegung gemäß europäischer/internationaler technischer Norm für die Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Niederspannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A und ≤75 A pro Phase).

7.2 Anschluss der elektrischen Leitungen an das Außengerät

1 Die Wartungsblende abnehmen.
2 Die Schaltkastenabdeckung entfernen.
3 Den Kabelbinder öffnen.
4 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen:

c d 50 Hz 220-240 V

abe

f

a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom Gerät
e Stromversorgung
f Erde

123

5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung eines Kreuzschlitzschraubendrehers.
6 Die Wartungsblende anbringen.
7 Die Schaltkastenabdeckung anbringen.

8 Abschließen der Installation des Außengeräts

8.1 So schließen Sie die Installation des Außengeräts ab

• Achten Sie darauf, dass das System korrekt geerdet wird.
• Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen.
• Erst die Abdeckung des Schaltkastens installieren, bevor Sie die Stromversorgung einschalten.

1 Kältemittel-Rohrleitung und Kabel wie folgt isolieren und befestigen:

Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Bauseitige Verkabelung (sofern vorhanden)
e Flüssigkeitsleitung
f Isolierung der Flüssigkeitsleitung

g Zielband

2 Die Wartungsblende anbringen.

9 Inbetriebnahme

HINWEIS

IMMER die Einheit mit Thermistoren und/oder

Drucksensoren / Druckschalter betreiben. SONST könnte der Verdichter durchbrennen.

9.1 Checkliste vor Inbetriebnahme

Überprüfen Sie zuerst die folgenden Punkte, nachdem die Einheit installiert worden ist. Nachdem alle Prüfungen durchgeführt wurden, MUSS das Gerät geschlossen werden. Starten Sie das Gerät, nachdem es geschlossen wurde.

	Das Innengerät ist ordnungsgemäß montiert.
	Das Außengerät ist ordnungsgemäß montiert.
	Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen.
	Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen Spannung überein.
	Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten.
	Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen in den Innen- und Außengeräten.
	Es gibt KEINE Kältemittel-Leckagen.
	Die Kältemittelrohre (Gas und Flüssigkeit) sind thermisch isoliert.
	Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert.
	Die Sperrventile (Gas und Flüssigkeit) am Außengerät sind vollständig geöffnet.
	Die folgende bauseitige Verkabelung wurde gemäß diesem Dokument und der gültigen Gesetzgebung zwischen dem Außengerät und dem Innengerät ausgeführt.
	AbflussDarauf achten, dass Kondenswasser reibungslos abläuft.Mögliche Folge: Kondensierendes Wasser könnte tropfen.
	Die Inneneinheit empfängt die Signale der Benutzerschnittstelle.
	Die angegebenen Kabel werden als Verbindungskabel verwendet.
	Größe und Ausführung der Sicherungen, Hauptschaltern oder der vor Ort installierten Schutzvorrichtungen entsprechen den Angaben in diesem Dokument und sind NICHT übergangen worden.

9.2 Checkliste während der Inbetriebnahme

	So führen Sie eine Entlüftung durch
	So führen Sie einen Testlauf durch

9.3 So führen Sie einen Testlauf durch

Voraussetzung: Die Spannung der Stromversorgung MUSS im angegebene Bereich liegen.

Voraussetzung: Der Probelauf kann im Kühl- oder im Heizmodus durchgeführt werden.

Voraussetzung: Der Probelauf muss in Übereinstimmung mit den Beschreibungen in der Betriebsanleitung der Inneneinheit durchgeführt werden. Beim Probelauf ist zu prüfen, dass alle Funktionen und Komponenten ordnungsgemäß funktionieren.

1 In der Betriebsart Kühlen die niedrigste programmierbare Temperatur auswählen. In der Betriebsart Heizen die höchste programmierbare Temperatur auswählen. Falls erforderlich kann der Probelauf deaktiviert werden.
2 Nach Durchführung des Probelaufs die Temperatur auf eine normale Stufe stellen. Bei Betriebsart Kühlen: 26\~28°C bei Betriebsart Heizen: 20\~24°C.
3 Wird die Einheit auf AUS geschaltet, beendet das System den Betrieb nach 3 Minuten.

INFORMATION

• Auch wenn die Einheit ausgeschaltet ist, verbraucht sie Strom.
• Wenn nach einem Stromausfall wieder Strom geliefert wird, wird der zuvor ausgewählte Modus wieder in Kraft gesetzt.

10 Fehlerdiagnose und -beseitigung

10 Fehlerdiagnose und -beseitigung

10.1 Fehlerdiagnose anhand der LED auf Platine der Außeneinheit

LED ist...		Diagnose
	blinkend Normal.· Prüfen Sie die Inneneinheit.
	EIN	· Stromzufuhr auf AUS und dann wieder auf EIN schalten und ungefähr 3 Minuten lang die LED prüfen.Falls die LED wieder auf EIN geschaltet ist, hat die Platine der Außeneinheit einen Fehler.
●	AUS 1 Versorgungsspannung anlegen (für Stromspanmodus).2 Fehler bei Stromversorgung.3 Stromzufuhr auf AUS und dann wieder auf EIN schalten und ungefähr 3 Minuten lang die LED prüfen.Falls die LED wieder auf AUS geschaltet ist, hat die Platine der Außeneinheit einen Fehler.

• Falls die Einheit nicht arbeitet, sind die LEDs auf der Platine ausgeschaltet, um Strom zu sparen.
• Auch wenn die LEDs ausgeschaltet sind, kann die Klemmleiste und die Platine mit Strom versorgt werden.

11 Entsorgung

HINWEIS

Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

12 Technische Daten

• Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich).
• Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich).

12.1 Schaltplan

Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Außeneinheit (Unterseite der oberen Abdeckung).

12.1.1 Vereinheitlichte Schaltplan-Legende

Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan zur betreffenden Einheit. In der Übersicht unten wird durch * * die Nummerierung jedes Teils im Tellecode dargestellt, und zwar in Form arabischer Ziffern in aufsteigender Folge.

Symbol	Bedeutung	Symbol	Bedeutung
	Hauptschalter		Schulzerde
	Verbindung		Schulzerde (Schraube)
	Steckverbindung		Gleichrichter
	Erde		Relais-Anschluss
	Bauseitige Verkabelung		Kurzschlussstecker
	Sicherung		Anschluss
	Inneneinheit		Anschlussleiste
	Außeneinheit		Drahtklammer
	Fehlerstrom Gerät

Symbol	Farbe	Symbol	Farbe
BLK	Schwarz	ORG	Orange
BLU	Blau	PNK	Rosa
BRN	Braun PRP, PPL	Lila
GRN	Grün	RED	Rot
GRY	Grau	WHT	Weiß
		YLW	Geib

12 Technische Daten

Symbol	Bedeutung
A*P	Platine
BS*	Drucktaste EIN/AUS, Betriebsschalter
BZ, H*O	Summer
C*	Kondensator
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K'R_*, NE	Anschluss, Konnektor
D*, V*D	Diode
DB*	Dioden-Brücke
DS*	DIP-Schalter
E*H	Heizgerät
FU*, F*U, (Eigenschaften siehe Platine innerhalb Ihrer Einheit)	Sicherung
FG*	Konnektor (Gehäusemasse)
H*	Kabelbaum
H*P, LED*, V*L	Kontrollleuchte, Leuchtdiode
HAP	Leuchtdiode (Wartungsmonitor, Grün)
HIGH VOLTAGE	Hochspannung
IES	Intelligentes Sensorauge
IPM*	Intelligentes Power Modul
K*R, KCR, KFR, KHuR, K*M	Magnetrelais
L	Stromführend
L*	Rohrschlange
L*R	Drosselspule
M*	Schrittmotor
M*C	Verdichtermotor
M*F	Ventilatormotor
M*P	Motor von Entwässerungspumpe
M*S	Schwenkklappenmotor
MR*, MRCW*, MRM*, MRN*	Magnetrelais
N	Neutral
n=*, N=*	Anzahl der Ferritkern-Durchläufe
PAM	Pulsamplitudenmodulation
PCB*	Platine
PM*	Power Modul
PS	Schaltnetzteil
PTC*	PTC Thermistor
Q*	Bipolartransistor mit isolierter Gate-Elektrode (IGBT)
Q*C	Hauptschalter
Q*DI, KLM	Fehlerstrom-Schutzschalter
Q*L	Überlastschutz
Q*M	Thermoschalter
Q*R	Fehlerstrom Gerät
R*	Widerstand
R*T	Thermistor
RC	Empfänger
S*C	Endschalter
S*L	Schwimmerschalter
S*NG	Kältemittel-Leckagen-Detektor
S*NPH	Druck-Sensor (hoch)
S*NPL	Druck-Sensor (niedrig)
S*PH, HPS*	Druckschalter (hoch)
S*PL	Druckschalter (niedrig)

Symbol Bedeutung
S*T	Thermostat
S*RH	Feuchtigkeitssensor
S*W, SW*	Betriebsschalter
SA*, F1S	Überspannungsableiter
SR*, WLU	Signalempfänger
SS*	Wahlschalter
SHEET METAL	Befestigungsplatte für Anschlussleiste
T*R	Transformator
TC, TRC	Sender
V*, R*V	Varistor
V*R	Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Power Modul
WRC	Drahtloser Fernregler
X*	Anschluss
X*M	Anschlussleiste (Block)
Y*E	Spule des elektronischen Expansionsventils
Y*R, Y*S	Spule des Umkehr-Magnetventils
Z*C	Ferritkern
ZF, Z*F	Entstörfilter

RXF50-71D5V1B

R32 Split-Baureihen

3P645642-2E-2021.10

DAIKIN

Installationsanleitung

12 Technische Daten

12.2 Rohrleitungsplan

12.2.1 Rohrleitungsplan: Außengerät

PED Kategorien von Gerät:

• Hochdruckschalter: Kategorie IV.

- Verdichter: Kategorie II;

- Andere Geräte: Art. 4§3.

a Bauseitige Rohre Flüssigkeit J3 Thermistor am Abflussrohr
b Bauseitige Rohre Gas k Wärmetauscher
c Flüssigkeits-Absperrventil I 4-Wege-Ventil (EIN: Heizen)
d Gas-Absperrventil m Dämpfer
e Flüssigkeitssammler n Verdichter
f Filter o Akkumulator
g Elektronisches Expansionsventil HPS Hochdruckschalter (automatische Rückstellung)
h Dampfer mit Filter M Propeller-Ventilator
1 Kapillarronr Kaltemitteluss: Kuhlen
1 Außenlufttemperatur-Thermistor
j2 Wärmetauscher-Thermistor

Kälternitteluss: Heizen

RXF60D, RXF71D

a Bauseitige Rohre Flüssigkeit j3 Thermistor am Abflussrohr
b Bauseitige Rohre Gas k Wämetauscher
c Flüssigkeits-Absperrventil I 4-Wege-Ventil (EIN: Heizen)
d Gas-Absperrventil m Dämpfer
e Flüssigkeitssammler n Verdichter
1 Filter o Akkumulator
g Elektronisches Expansionsventil HPS Hochdruckschalter (automatische Rückstellung)
h Dämpfer mit Filter M Propeller-Ventilator
i Kapillarrohr
j1 Außenlufttemperatur-Thermistor Kältemittelfluss: Heizen
j2 Wärmetauscher-Thermistor

Table des matières

Table des matières

12 Technische gegevens 53

12.1 Bedradingsschema....53

a b c d e f g h 1x 1x 1x 6x 3x 1x

12 Technische gegevens

12 Technische gegevens

12 Technische gegevens

RXF60D, RXF71D

b e c d a f g h 1x 1x 1x 1x 1x 1x 3x 1x

b e c d f g h 1x1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x 1x

a 1x b 1x c 1x d 1x e 1x f 6x g 3x h
