ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ORE 3-150 EC Flex
el Auθεντικές οδηγίες χειρισμού 80
Χρησιμοποιούμενα σύμβολα ..... 80
Σύμβολα στο μηχάνημα ..... 80
Για την ασφάλειά σας 80
Θόρυβος και κραδασμός ..... 82
Τεχνικά χαρακτηριστικά ..... 82
Με μια ματιά 83
Οδηγίες χρήσης 84
Συντήρηση και φροντίδα 86
Υποδείξεις απόσυρσης ..... 86
Δήλωση πιστότητας ( ∈ . . . . . . . . . . . . 86
Αποκλεισμός ευθύνης 86
Χρησιμοποιούμενα σύμβολα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Δηλώνει άμεση απειλή κινδύνου.
Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.
ΠΡΟΣΟΧΗ!
Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.
ΥΠΟΔΕΙΞΗ
Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.
Σύμβολα στο μηχάνημα
Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!
Φοράτε προστατευτικά
ματογυάλια!
Φοράτε ωτοασπίδες!
Φοράτε μάσκα στόματος!
Υπόδειξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα 86)!
Για την ασφάλειά σας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε και ακολουθήστε:
- τις παρούσες οδηγίες χειρισμού,
- τις "Γενικές υποδείξεις ασφαλείας" σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),
– τις για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.
Αυτό το ηλεκτρικό εργαλείο έχει κατασκευα-
στεί σύμφωνα με τα τελευταία δεδομένα
της τεχνικής και βάσει των αναγνωρισμένων
κανόνων τεχνικής ασφάλειας.
Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται
- για την αρμόζουσα χρήση,
- σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.
Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.
Αρμόζουσα χρήση
Ο παρών λειαντήρας προορίζεται
– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για τη λείανση ξύλου, πλαστικού, χρώμα-
τος, στόκου και παρομοίων κατεργά-
σιμων υλικών στην ξηρά λείανση,
– για τη χρήση με σμυριδόχαρτα αυτοπρό-
σφυσης και εξαρτήματα, τα οποία αναφέ-
ρονται στις παρούσες οδηγίες ή συνι-
στώνται από τον κατασκευαστή.
Κατά τη λείανση μετάλλων σχηματίζονται σπινθήρες. Προσέχετε να μη διατρέξουν κίνδυνο κανένα πρόσωπο από τον σχηματισμό σπινθήρων.
Υποδείξεις ασφαλείας για λειαντήρες
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.
■ Προσοχή κίνδυνος πυρκαγιάς!
Αποφεύγετε την υπερθέρμανση των λειαινόμενων αγαθών και του λειαντήρα. Πριν από παύσεις εργασίας αδειάζετε συνεχώς το δοχείο σκόνης.
Η σκόνη λείανσης στον σάκο σκόνης, στο μικροφίλτρο, στον χάρτινο σάκο (ή στη σακούλα-φίλτρο ή αντίστοιχα στο φίλτρο της ηλεκτρικής σκούπτας) μπορεί σε μη ευνοϊκές συνθήκες, όπτως σχηματισμός σπινθήρων κατά τη λείανση μετάλλων, να αυταφλεχθεί. Ιδιαίτερος κίνδυνος υφίσταται, όταν η σκόνη λείανσης αναμιχθεί με κατάλοιπα βερνικιού, πολυουραιθανίου ή άλλων χημικών ουσιών και το λειαινόμενο αγαθό ζεσταθεί μετά από μακρά εργασία.
■ Μη χρησιμοποιείται το ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Τα κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρά λείανση.Η δείσδυση νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
Οι εκλυόμενες σκόνες υλικών όπως μολυβδούχες βαφές, μερικά είδη ξύλου, ορυκτά και μέταλλα μπορούν να είναι επικίνδυνες για τον χειριστή ή για πρόσωπα που βρίσκονται κοντά στην περιοχή εργασίας.
Η εισπνοή τους ή η επαφή με τις σκόνες αυτές μπορούν να οδηγήσουν σε ασθένειες της αναπνευστικής οδού και/ή σε αλλεργικές αντιδράσεις.
– Φροντίζετε για καλό αερισμό του χώρου εργασίας!
– Αν είναι δυνατόν, χρησιμοποιείτε εξωτερικό απορροφητήρα σκόνης.
– Συνιστάται η χρήση μάσκας προστασίας της αναπνοής με φίλτρο κατηγορίας P2.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διατάξεις τάνυσης ή μέγγενη κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.
■ Κρατάτε καθαρό τον χώρο εργασίας σας. Τα μίγματα υλικών είναι ιδιαίτερα επικίνδυνα. Η σκόνη ελαφρών μετάλλων είναι εύκαυστη και εκρηκτική.
■ Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π. χ. αμίαντος).
■ Μην λειαίνετε ποτέ ελαφρά μέταλλα, των οποίων η περιεκτικότητα σε μαγνήσιο είναι μεγαλύτερη από 80%. Κίνδυνος πυρκαϊάς.
■ Πριν τη χρήση ελέγχετε τη σωστή τοποθέτηση και στερέωση των εργαλείων λείανσης. Θέτετε το μηχάνημα για 30 δευτερόλεπτα χωρίς φορτίο σε λειτουργία.
■ Διακόπτετε αμέσως τη δοκιμαστική λειτουργία, όταν εμφανιστούν δυνατοί κραδασμοί ή άλλες ζημιές.
Ελέγχετε το μηχάνημα, για να εξακριβώσετε την αιτία.
■ Πριν την απόθεση θέτετε το ηλεκτρικό εργαλείο εκτός λειτουργίας και το αφήνετε να ακινητοποιηθεί τελείως.
■ Μη στερεώνετε τα ηλεκτρικά εργαλεία σε μέγγενη.
■ Οδηγείτε το τροφοδοτικό καλώδιο πάντοτε προς τα πίσω μακριά από το ηλεκτρικό εργαλείο.
Περαιτέρω υποδείξεις ασφαλείας
■ Χρησιμοποιείτε μόνον μπαλαντέζες που είναι εγκεκριμένες για εξωτερικούς χώρους.
■ Για τη σήμανση του μηχανήματος χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες.
Μην ανοίγετε τρύπες στο περίβλημα
■ Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους.
Θόρυβος και κραδασμός
Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό
Πρότυπο EN 62841.
Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:
| Ακουστική πίεση L_pA [dB(A)] | Ακουστική ισχύς L_WA [dB(A)] |
| ORE 3–150 EC | 79 90 | |
| ORE 5–150 EC | 79 90 | |
| Ανακρίβεια K = 3 dB |
Συνολική τιμή κραδασμών:
| Τιμή εκπομπής a_n [m/s ^2 ] |
| ORE 3–150 EC | 5 |
| ORE 5–150 EC | 5 |
| Ανακρίβεια K = 1,5 m/s2 |
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.
ΥΠΟΔΕΙΞΗ
Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί για τη
σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπτεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εξαρτήματαεργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.
Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων-εργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.
ΠΡΟΣΟΧΗ!
Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.
Τεχνικά χαρακτηριστικά
| ORE 3–150 EC ORE 5–150 EC |
| Τύπος συσκευής Έκκεντρος λειαντήρας | |
| Τάση V 220-240 | | |
| Απορροφούμενη ισχύς W 400 | | |
| Διάμετρος κύκλου ταλάντωσης mm 3 5 | | | |
| Αριθμός στροφών στο ρελαντί | min^-1 | 6.000–10.000 6.000–10.000 |
| Αριθμός ταλαντώσεων στο ρελαντί | min^-1 | 12.000–20.000 12.000–20.000 |
| Σχήμα της πλάκας λείανσης | | Στρογγυλό |
| Μέγεθος της πλάκας λείανσης | mm | ∅ 150 |
| Βάρος (χωρίς καλώδιο) | kg | 1,4 |
| Κατηγορία προστασίας (μόνωση) | | II/☐ |

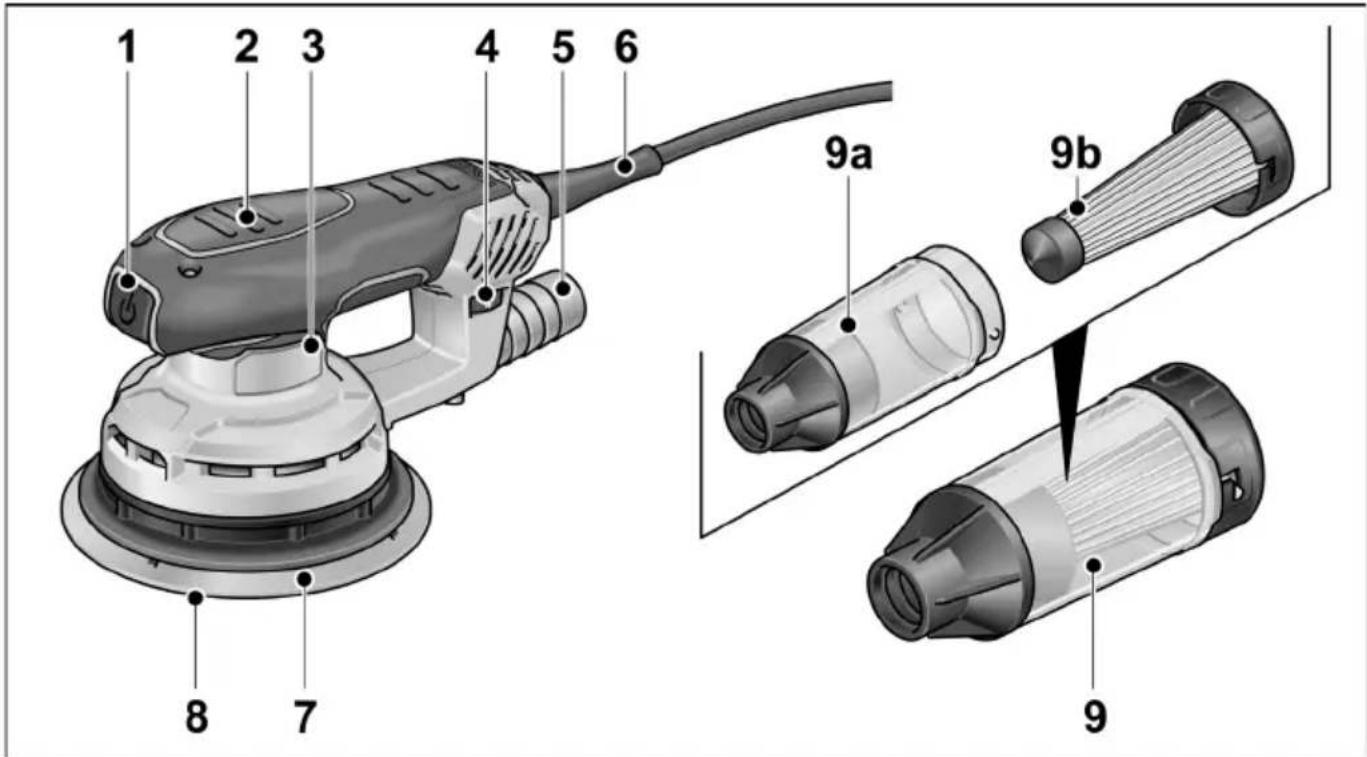

Με μια ματιά
1 Διακόπτης για τη θέση σε και εκτός λειτουργίας
2 Μονωμένες επιφάνειες λαβής
3 Πανακίδα τύπου
4 Τροχός ρύθμισης
Για τη ρύθμιση του αριθμού
ταλαντώσεων.
5 Στόμιο απορρόφησης
6 Τροφοδοτικό καλώδιο 4,0 m με φις
7 Π λ ά κ α λ ε ί α
8 Σμυριδόχαρτο
9 Κουτί μικροφίλτρου
a) Περίβλημα
b) Ένθετο φίλτρου με καπάκι
Οδηγίες χρήσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.
Πριν τη θέση σε λειτουργία
Ξεπακετάρετε το ηλεκτρικό εργαλείο και ελέγξτε το για την πληρότητα της παράδοσης και για ενδεχόμενες ζημιές από τη μεταφορά.

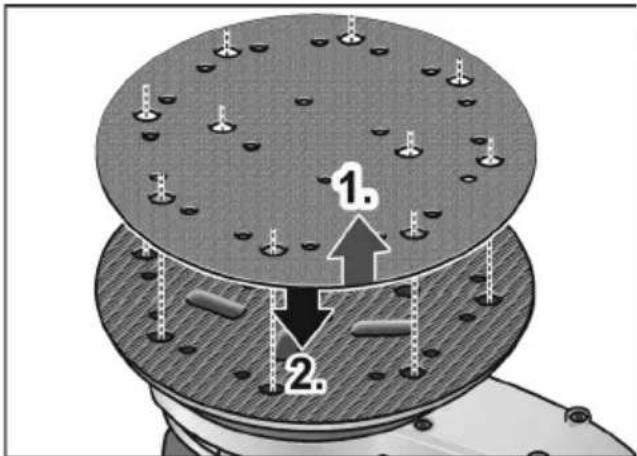

Τοποθέτηση/Αλλαγή σμυριδό- χαρτου
Η πλάκα λείανσης διαθέτει αυτοπρόσφυση και γι' αυτό είναι κατασκευασμένη αποκλειστικά για τη χρήση με σμυριδόχαρτα αυτοπρόφυσης.
■ Τραβήξτε το φις από την πρίζα.
■ Αφαιρέστε το φθαρμένο σμυριδό-
χαρτο (1.).
■ Άν χρειάζεται καθαρίστε τους μεγάλους ρύπους από την πλάκα λείανσης.
■ Τοποθετήστε καινούργιο σμυριδό-
χαρτο (2.).
Φέρτε τις οπές στο σμυριδόχαρτο
σε συμφωνία με τις οπές της πλάκας
λείανσης.
■ Στερεώστε το σμυριδόχαρτο με την αυτοπρόσφυση (βέλκρο) πιέζοντάς το ελαφρά προς τον δίσκο λείανσης.
Απορρόφηση σκόνης
Χρησιμοποιείτε το ηλεκτρικό εργαλείο αποκλειστικά με απορρόφηση.
'Ετσι εμποδίζονται η ρύπανση του αέρα εργασίας από υψηλή συγκέντρωση σκόνης και η ύπαρξη μεγαλύτερων ρύπων στον χώρο εργασίας.
Η σκόνη λείανσης απορροφάται άμεσα στο σημείο τριψίματος μέσω των καναλιών απορρόφησης στην πλάκα λείανσης.
Το ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί με την ενσωματωμένη ίδια απορρόφηση ή με συνδεδεμένη (εξωτερική) εγκατάσταση απορρόφησης.
Ξένη απορρόφηση με εγκατάσταση
απορρόφησης
■ Ωθήστε τον προσαρμογέα απορρόφησης ως το τέρμα στο στόμιο απορρόφησης.
■ Συνδέστε τον εύκαμπτο σωλήνα απορ-
ρόφησης στον προσαρμογέα απορ-
ρόφησης.
■ Συνδέστε τον εύκαμπτο σωλήνα απορ-
ρόφησης στην εγκατάσταση απορ-
ρόφησης. Προσέξτε τις Οδηγίες Χρήσης
της εγκατάστασης απορρόφησης!
ΥΠΟΔΕΙΞΗ
Για να μην κολλήσει από την αναρρόφηση το μηχάνημα επάνω στην επιφάνεια του κατεργαζόμενου τεμαχίου, ρυθμίστε ανάλογα χαμηλά την ισχύ απορρόφησης στον απορροφητήρα σκόνης.
'Ιδια απορρόφηση με κουτί μικροφίλτρου
■ Ωθήστε το κουτί μικροφίλτρου ως το τέρμα στο στόμιο απορρόφησης.
Για να διασφαλιστεί ιδανική απορρόφηση της σκόνης, αδειάζετε έγκαιρα το κουτί μικροφίλτρου!
Καθαρίζετε τακτικά το στοιχείο φίλτρου.

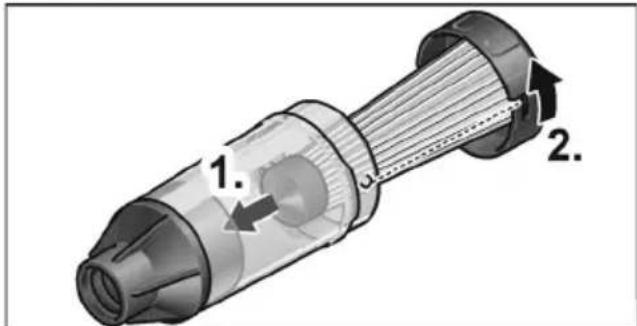

■ Τραβήξτε το κουτί μικροφίλτρου με κινήσεις στρέψης από το στόμιο απορρόφησης.
■ Αφαιρέστε το καπάκι (κούμπωμα τύπου μπαγιονέτ) και τραβήξτε το με το στοιχείο φίλτρου προς τα έξω.
■ Χτυπήστε το στοιχείο φίλτρου σε σταθερό υπόθεμα να αδειάσει.
Καθαρίζετε τα ελασμάτια με μαλακή βούρτσα.
■ Αδειάστε το περίβλημα του κουτιού μικροφίλτρου.
■ Επανασυναρμολογήστε το κουτί μικροφίλτρου.

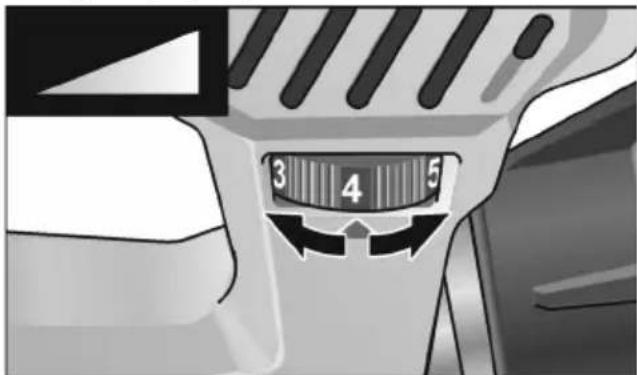

Ρύθμιση αριθμού ταλαντώσεων
Με τον τροχό ρύθμισης μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις ο αριθμός κραδασμών επίσης κατά τη λειτουργία από το 1 (χαμηλός) έως το 6 (υψηλός).
'Ετσι μπορεί να προσαρμοστεί ιδανικά
η ταχύτητα λείανσης στο εκάστοτε κατερ-
γαζόμενο υλικό και τις συνθήκες εργασίας.

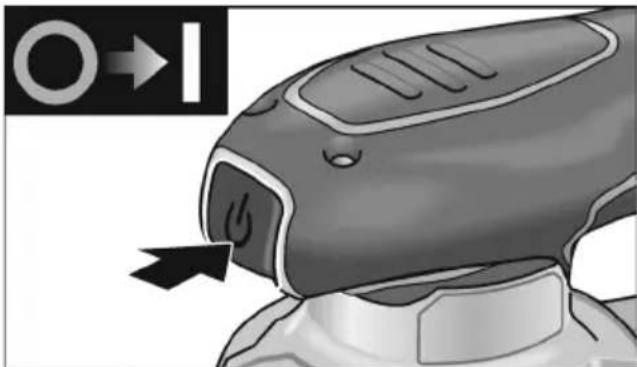

Θέση σε και εκτός λειτουργίας
■ Ενεργοποιήστε ή απενεργοποιήστε το
ηλεκτρικό εργαλείο πιέζοντας τον
διακόπτη On/Off.
Μετά την αποκατάσταση της διακοπής
ρεύματος το αναμμένο μηχάνημα
ξαναξεκινά.
Υποδείξεις εργασίας
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κρατάτε το ηλεκτρικό εργαλείο μόνο στις
μονωμένες επιφάνειες λαβής!
ΠΡΟΣΟΧΗ!
Μετά τη θέση εκτός λειτουργίας το εργαλείο
λείανσης εξακολουθεί να κινείται για λίγο.

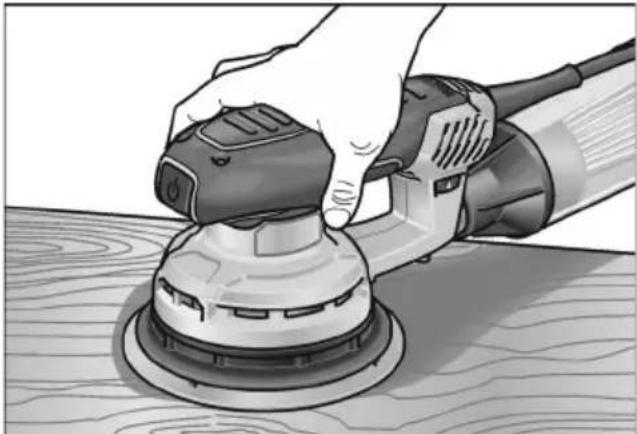

Ενεργοποιήστε τον λειαντήρα και τοπο-
θετήστε τον με ολόκληρο το σμυριδό-
χαρτο επάνω στην προς επεξεργασία
επιφάνεια.
■ Μετακινήστε τον με μέτρια πίεση ομοιόμορφα επάνω στο κατεργαζόμενο τεμάχιο.
■ Το αποτέλεσμα λείανσης καθορίζεται σε γενικές γραμμές από την επιλογή του σωστού σμυριδόχαρτου, τον επιλεγμένο αριθμό ταλαντώσεων και την πίεση επαφής.
■ Ανανεώνετε έγκαιρα τα σμυριδόχαρτα.
■ Η υπερβολική αύξηση της πίεσης επαφής δεν οδηγεί σε υψηλότερη απόδοση λείανσης, αλλά σε ισχυρότερη φθορά του ηλεκτρικού εργαλείου και του μέσου λείανσης.
Περαιτέρω πληροφορίες σχετικά με τα προϊόντα του κατασκευαστή στην ηλεκτρονική διεύθυνση www.flex-tools.com.
Συντήρηση και φροντίδα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.
Καθαρισμός
■ Καθαρίζετε τακτικά το μηχάνημα και τις σχισμές αερισμού.
■ Καθαρίζετε τον εσωτερικό χώρο του περιβλήματος με τον κινητήρα τακτικά, διοχετεύοντας από τις σχισμές αερισμού στεγνό πεπιεσμένο αέρα.
Περίβλημα
ΥΠΟΔΕΙΞΗ
Μη λύσετε τις βίδες στο περίβλημα.
Σε περίπτωση μη τήρησης παύει να ισχύει
η αξίωση παροχής εγγύησης από τον
κατασκευαστή.
Επισκευές
Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας.
Ανταλλακτικά και εξαρτήματα
Για τα σμυριδόχαρτα για τους διαφόρους τομείς εφαρμογής και τα περαιτέρω εξαρτήματα ανατρέξτε στους καταλόγους του κατασκευαστή.
Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com
Υποδείξεις απόσυρσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Αχρηστεύετε τα παλιά μηχανήματα που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.
Όχι για χώρες της Ευρωπαϊκής
Ένωσης
Μην πετάτε τα ηλεκτρικά εργαλεία
στα οικιακά απορρίμματα!
Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.
ΥΠΟΔΕΙΞΗ
Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!
Δήλωση πιστότητας ζε
Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο Κεφάλαιο "Τεχνικά χαρακτηριστικά" βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά ντοκουμέντα:
ΕΝ 62841 βάσει των διατάξεων των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.
Υπεύθυνος για τεχνικά έγγραφα:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθη-καν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
