KASUTUSJUHEND ORE 3-150 EC Flex

et Originaalkasutusjuhend 159

It Originali naudojimo instrukcija 166

Kasutatud sümbolid ..... 159

Sümbolid seadmel ..... 159

Teie ohutuse heaks ..... 159

Müra- ja vibratsioon ..... 160

Tehnilised andmed 161

Ülevaade 162

Kasutusjuhend 163

Hooldus ja korrashoid 164

Jäätmekäitlus 165

C€-Vastavus 165

Vastutuse välistamine 165

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Kanda respiraatorit!

Vana seadme jäätmekäitlus (vaata lehekülge 165)!

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada elektritööriista ainult

– selleks ette nähtud otstarbel,
- tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Lihvimismasin on möeldud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– puidu, plasti, värvi, pahtli ja sarnaste materjalide lihvimiseks kuivlihvimisel,
- kasutamiseks koos takjakinnitusega lihvimisketaste ja lisavarustusega, mis on kirjas käesolevas kasutusjuhendis või mida tootja soovitab.

Metalli lihvimisel tekivad sädemed.

Jälgida, et sädemed ei ohustaks teisi inimesi.

Ohutusnõuded lihvimismasinatele

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

■ Ettevaatust, tuleoht! Vältige lihvitava materjali ja lihvimismasina ülekuumenemist. Enne töös vaheaja tegemist tühjendage alati tolmukott. Tolmukotis, mikrofiltris, paberkotis (või tolmuimeja

filtrikotis või filtris) olev lihvi-mistolm võib ebasoodsatel tingimustel, näiteks metalli lihvimisel tekkivatest sädemest iseeneslikult süttida.

Eriti ohtlik olukord tekib siis, kui lihvi-mistolm seguneb laki, polüuretaani jääkide või muude keemiliste ainetega ja lihvitav materjal on pikast töötlemisest kuum.

- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud.

Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.

■ Kasutage elektritööriista vaid kuivlihvi-miseks. Vee sattumine elektriseadmesse suurendab elektrilöögi tekkimise ohtu.

■ Materjalide, nagu näiteks pliisisaldusega värvkatete, möningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi.

Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.

– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutada tolmuimejat.
- Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga.

■ Kinnitage töödeldav materjal. Kinnitusrakisesse või kruustangide vahele kinnitatud materjal seisab kindlamini paigal kui käega kinni hoides.

■ Hoidke oma töökoht puhas. Eriti ohtlikud on materjalisegud. Kergmetallide tolm võib süttida või plahvatada.

■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).

■ Kunagi ei tohi lihvida ega lõigata kergmetalle, mille magneesiumi sisaldus on suurem kui 80%. Tuleoht!

■ Enne kasutamist kontrollida, et lihvimistar-vikud on öigesti paigaldatud ja kinnitatud. Lülitada seade 30 sekundiks ilma koormuseta sisse!

• Katkestada proovikäivitus kohe, kui tarvik vibreerib tugevalt või ilmnevad muud puudused. Põhjuse kindlakstegemiseks kontrollida masin üle.
  ■ Enne elektritööriista käest ära panemist lülitada see välja ja oodata, kuni see on täielikult seiskunud.
  ■ Elektritööriista ei tohi kinnitada kruustangide vahele.
  ■ Võrgukaabel peab jääma elektritööriistast alati tahapoole.

Ohutusalane lisateave

■ Kasutada ainult välistingimustes tööta-miseks ettenähtud pikendusjuhet.
■ Seadme tähistamiseks kasutada ainult kleebiseid.

Mitte puurida korpusesse auke.

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 62841 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

	Helirõhk L_pA [dB(A)]	Helivõimsus L_WA [dB(A)]
ORE 3–150 EC	79 90
ORE 5–150 EC	79 90
	Määramatus K = 3 dB

Vibratsiooni koguväärtus:

	Emissioni väärtus a_h [m/s2]
ORE 3–150 EC	5
ORE 5–150 EC	5
	Määramatus K = 1,5 m/s2

HOIATUS!

Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

i MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 62841 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega vöi ei hooldata nõuetele vastavalt, vöivad tekkida kõrvalekalded nimetatud vibratsiooni tase-mest. Vibratsiooni koormus vöib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

		ORE 3–150 EC O	RE 5–150 EC
Seadmetüüp Ekstsentriklihvija
Pinge V 220-240
Võimsustarve W 400
Võnke läbimõõt mm 3 5
Pöörded tühikäigul	min ^-1	6.000–10.000 6.000	10.000
Võngete arv tühikäigul	min ^-1	12.000–20.000 12.	000–20.000
Lihvimisplaadi kuju ümar
Lihvimisplaadi mõõdud mm	∅ 150
Kaal (ilma toitejuhtmeta)	kg	1,4
Kaitseklass		II/☐

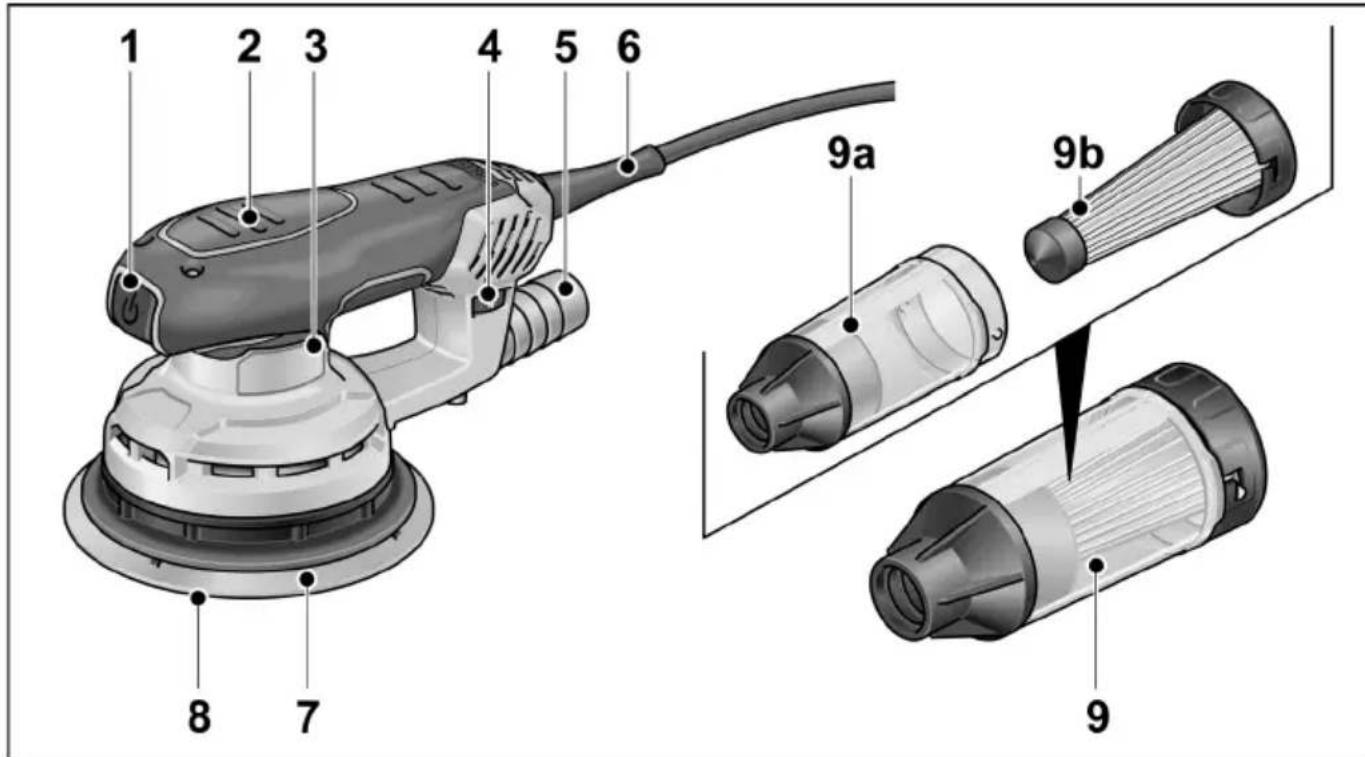

Ülevaade

1 2 3 4 5 6 8 7 9a 9b 9

1 Lüliti

sisse- ja väljalülitamiseks

2 Käepideme isoleeritud pinnad

3 Andmeplaat

4 Reguleerimisratas

võngete arvu reguleerimiseks.

5 Äratõmbeava

6 Võrgupistikuga toitejuhe (4,0 m)

7 Lihvimisplaat

8 Lihvimisketas

9 Mikrofilter

a) Korpus

b) Filterelement koos kaanega

Kasutusjuhend

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistikupesast välja.

Enne kasutuselevõttu

■ Vötta elektritööriist pakendist välja ja kontrollida, kas see on täielik ja ilma transpordikahjustuseta.

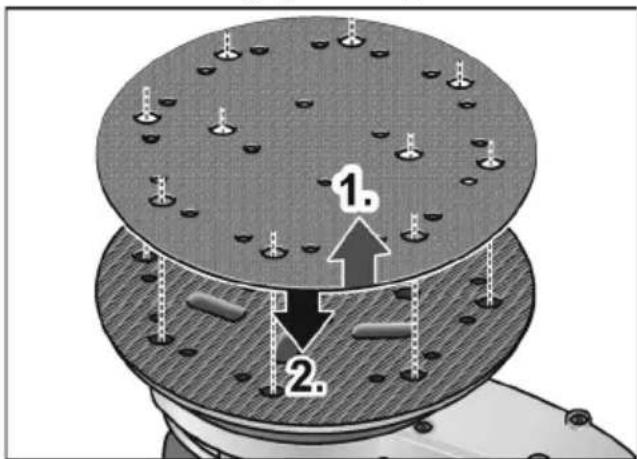

Lihvimisketta kinnitamine/vahetamine

Lihvimisplaat on takjakinnitusega, seepä- rast kasutada ainult takjakinnitusega lihvi- miskettaid.

■ Tõmmata võrgupistik välja.

1. 2.

■ Tõmmata kulunud lihvimisketas küljest ära (1.).
■ Vajaduse korral puhastada lihvimisplaat suurest prahist.
■ Panna uus lihvimisketas peale (2.). Lihvimisketas panna peale nii, et selle augud jäävad lihvimisplaadi aukudega täpselt kohakuti.
■ Suruda lihvimisketas kerge survega vastu lihvtalla takjakinnitust kinni.

Tolmu imemine

Kasutada elektritööriista ainult koos tolmueemaldusseadmega.

Nii ei lähe öhk töökohal tolmuseks ja töökoht püsib puhtam.

Lihvimistolm imetakse ära lihvimisplaadi äratõmbekanalite kaudu.

Elektritööriista saab kasutada integreeritud tolmueemaldusega või külge ühendatud tolmueemaldusseadmega.

Imemine külge ühendatud tolmueemaldusseadmega

■ Panna imemisadapter äratömbeava külge.
■ Ühendada imemisvoolik imemisadapteriga.
Ühendada imemisvoolik imemisseadme külge. Pidage kinni imemisseadme kasutusjuhendist!

i MÄRKUS

Et seade ei jääks vastu töödeldava materjali pinda kinni, tuleb tolmueemaldusseadme võimsust madalamaks reguleerida.

Integreeritud tolmueemaldamine mikrofiltriga

■ Kinnitada mikrofilter äratõmbeava külge. Maksimaalse imemisvõime tagamiseks tuleb mikrofiltrit alati õigeaegselt tühjendada.

Filterelementi tuleb regulaarselt puhastada.

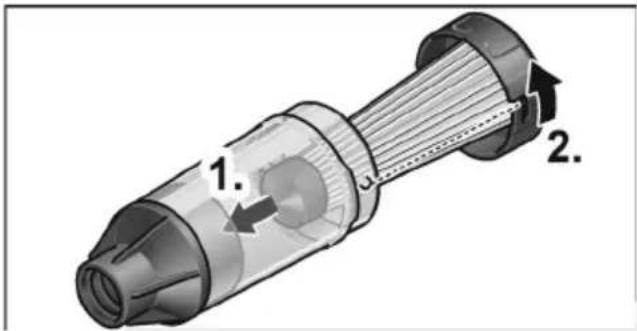

■ Tõmmata mikrofilter imemisava küljest pöörates maha.
■ Võtta kaas pealt ära (bajonettliide) ja tõmmata filterelemendiga välja.
■ Koputada filterelement vastu tugevat pinda puhtaks. Lamellid puhastada pehme harjaga.
■ Tühjendada mikrofiltri korpus.

■ Panna mikrofilter sisse tagasi.

1. 2.

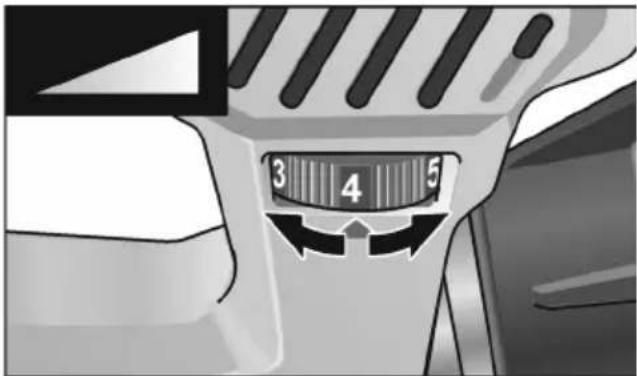

Võngete arvu reguleerimine

Reguleerimisrattast saab võngete arvu muuta ka töötamise ajal astmeteta vahemikus 1 (madal) kuni 6 (kõrge). Nii saab lihvimise kiirust kohandada optimaalselt vastavalt materjalile ja töötingimuste iseloomule.

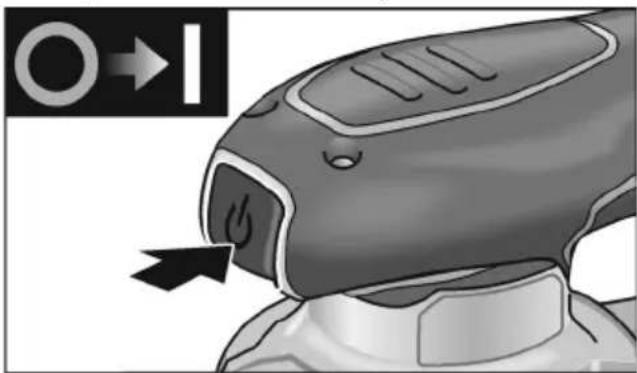

Sisse- ja väljalülitamine

■ Lülitage elektritööriist vajutusega sisse-/väljalülitile sisse või välja.

Pärast voolukatkestust käivitub sisselülitatud seade.

Käitus

HOIATUS!

Võtta kinni ainult elektritööriista isoleeritud käepidemetest.

ETTEVAATUST!

Pärast väljalülitamist pöörleb lihvketas veel natukene aega.

■ Lülitada lihvimismasin sisse ja asetada lihvimisketas tervikuna töödeldavale pinnale.
■ Liigutada seadet ühtlaselt mõõduka survega mööda töödeldava materjali pinda.
■ Lihvimistulemus söltub peamiselt öige lihvimisketta valimisest, valitud võngete arvust ja survest.
■ Lihvimiskettaid tuleb välja vahetada öigel ajal.
■ Liiga tugev surve ei anna paremat tulemust, vaid kulutab rohkem elektritööriista ja lihvimistarvikut.
Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Puhastamine

■ Seadet ja ventilatsioonipilusid puhastada regulaarselt.
■ Puhastada regulaarselt läbi ventilatsiooniavade mootorit ja korpust seest kuiva suruõhuga.

Korpus

i MÄRKUS

Korpusel olevaid kruvisid ei tohi lahti võtta. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Erinevaks otstarbeks ettenähtud lihvimiskettaid ja muid tarvikuid leiate tootja kataoloogidest.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

i MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 62841 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.
