HASZNÁLATI ÚTMUTATÓ ORE 3-150 EC Flex
hu Eredeti üzemeltetési útmutató ..... 101
Használt szimbólumok ..... 101
Szimbólumok a készüléken ..... 101
Az Ön biztonsága érdekében ..... 101
Zaj és vibráció ..... 102
Müszaki adatok 103
Az első pillantásra ..... 104
Használati útmutató ..... 105
Karbantartás és ápolás ..... 107
Ártalmatlanítási tudnivalók 107
C€-Megfelelöség 107
Felelősség kizárása 107
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédőt!
Légzésvédőt kell viselni!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 107. oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották.
Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
- rendeltetés szerinti célokra és
– kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A csiszoló a következő alkalmazásokra készült:
– iparszerű felhasználás az iparban és a kézműiparban,
– fa, műanyag, festék, spatulyázó massza és hasonló anyagok száraz csiszolására,
– olyan tépőzáras csiszolólapokkal és tartozékokkal történő használatra, amelyeket ez az útmutató megad, vagy amelyeket a gyártó ajánl.
Fém csiszolásakor szikraeső keletkezik. Ügyelni kell arra, hogy a szikraeső ne veszélyeztessen személyeket.
Biztonsági útmutatások csiszolók számára
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Figyelem, tűzveszély! Kerülje a csiszolt anyag és a csiszoló túlmelegedését. Munkaszünetekben mindig ürítse ki a porgyűjtőt. A porzsákban, a mikroszűrőben, a papírzsákban (vagy a porszívó szűrőzsákjában, ill. szűrőjében) összegyűlt csiszolópor kedvezőtlen körülmények között, pl. szikravetés fémek csiszolásakor, magától meggyulladhat.
Különös veszély áll fenn abban az esetben, ha a csiszolópor lakk- vagy poliuretán-maradványokkal, illetve más vegyi anyagokkal keveredik, és a csiszolt anyag felforrósodott a hosszú megmunkálás után.
■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.
■ Az elektromos eszközt csak száraz csiszolásra használja.
Az elektromos készülékbe jutó víz növeli az áramütés kockázatát.
- Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.
- Biztosítsa a munkadarabot.
A befogó szerkezetekkel vagy satuval rögzített munkadarab biztosabban tartható, mint az Ön kezével.
■ Tartsa tisztán a munkaterületet. Az anyagkeverékek különösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat.
■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).
■ Sohasem szabad olyan könnyüfémeket csiszolni vagy vágni, amelyek magnéziumtartalma meghaladja a 80%-ot. Tüzveszély!
■ Használat előtt meg kell vizsgálni a csiszolószerszámok helyes felszerelését és rögzítését. A készüléket terhelés nélkül 30 másodpercre be kapcsolni!
■ A próbamenetet azonnal meg kell szakítani, ha jelentős rezgések lépnek fel, vagy egyéb károk állapíthatók meg. A gépet felülvizsgálni, és a hiba okát kideríteni.
■ A lerakás előtt az elektromos szerszámot ki kell kapcsolni, és le kell állítani.
■ Az elektromos szerszámot nem szabad satuba befogni.
■ A hálózati kábelt mindig az elektromos szerszám mögött vezesse el.
További biztonsági útmutatások
■ Csak kültéri használatra engedélyezett hosszabbító kábelt használjon.
■ Ha a készüléket jelölésekkel látja el, csak ragasztós címkéket használjon! Ne fúrjon lyukakat az elektromos szerszám házába!
■ A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
| Hang-nyomás L_pA [dB(A)] | Hangteljesít -mény L_WA [dB(A)] | |
| ORE 3–150 EC | 79 90 | |
| ORE 5–150 EC | 79 90 | |
| Bizonytalanság K = 3 dB | ||
Rezgési összérték:
| Emissziós érték a_h[m/s^2] | |
| ORE 3–150 EC | 5 |
| ORE 5–150 EC | 5 |
| BizonytalanságK = 1,5 m/s2 |
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz.
Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet.
Ez jelentösen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| ORE 3–150 EC ORE 5–150 EC | |||
| Készülék típusa Excentercsiszoló | |||
| Feszültség V 220-240 | |||
| Teljesítményfelvétel W 400 | |||
| Rezgési kör átmérő mm 3 5 | |||
| Üresjárati fordulatszám | min^-1 | 6.000–10.000 6.000–10.000 | |
| Üresjárati rezgésszám | min^-1 | 12.000–20.000 12.000–20.000 | |
| A csiszolótányér alakja Kerek | |||
| A csiszolótányér mérete mm ∅ 150 | |||
| Súly (kábel nélkül) kg | 1,4 | ||
| Védelmi osztály | II/☐ | ||

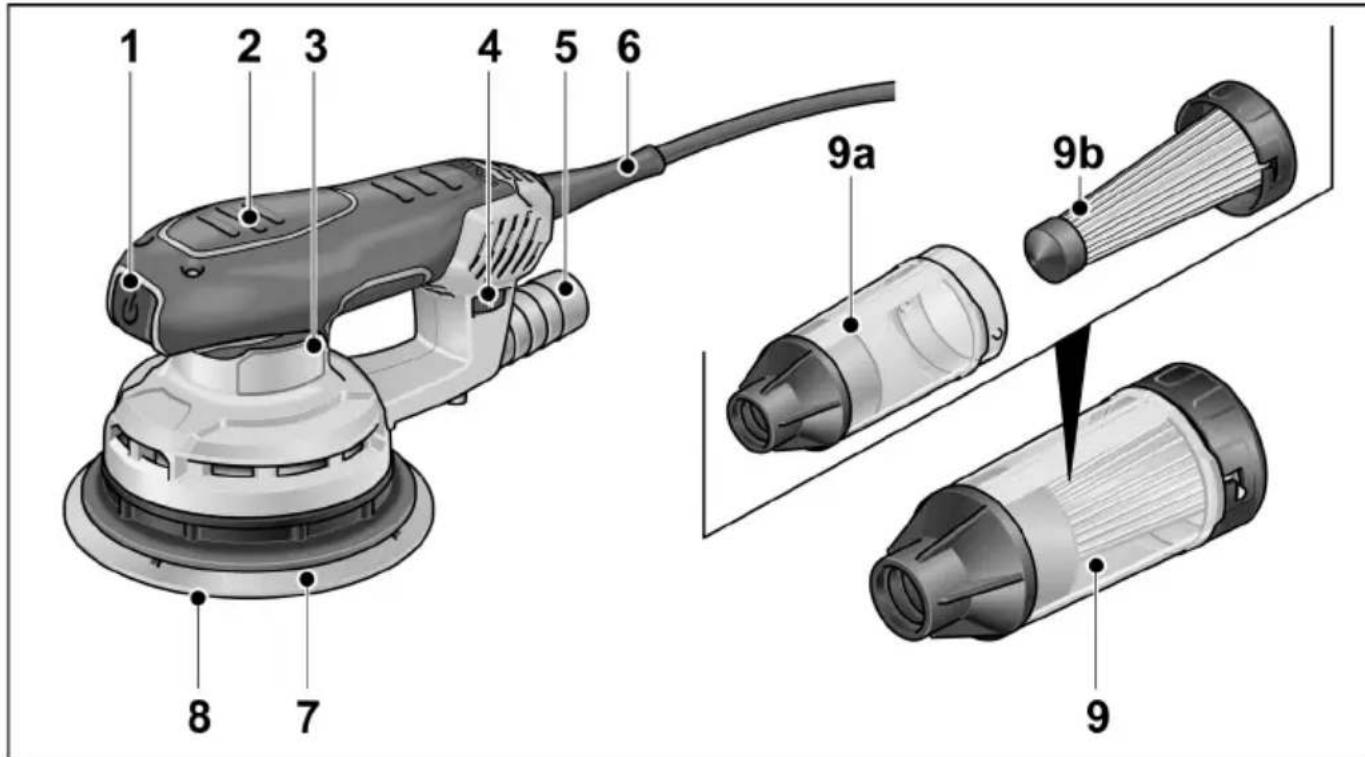

Az első pillantásra
a be- és a kikapcsoláshoz
2 Szigetelt markolatfelületek
3 Típustábla
4 Állítókerék
a rezgésszám szabályozásához.
5 Elszívó csonk
6 4,0 méteres hálózati kábel hálózati dugasszal
7 Csiszolótányér
8 Csiszolólap
9 Mikrofilter box
a) Burkolat
b) Szüröbetét fedéllel
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Üzembe helyezés előtt
Csomagolja ki az elektromos szerszá-mot, és ellenőrizze a szállítmányt a teljességére és az esetleges szállítási károkra nézve.

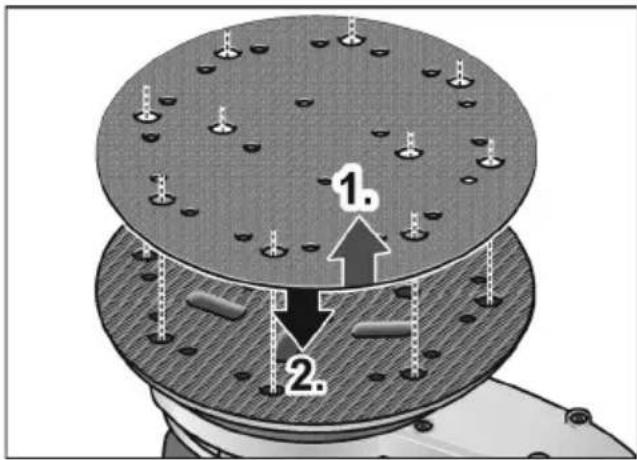

Csiszolólap felhelyezése/cseréje
A csiszolótányér tépőzáras rögzítéssel rendelkezik, és ezért kizárólag tépőzáras csiszolópapír használatára van kialakítva.
■ Húzza ki a hálózati dugaszt.
■ Ha szükséges, távolítsa el a csiszolótányérról a durva szennyeződéseket.
■ Helyezze fel az új csiszolólapot (2.). A csiszolólapon lévő lyukat a csiszolótányéron lévő lyukakkal egyezően helyezze el.
■ Rögzítse a csiszolópapírt a csiszolótányérra enyhe nyomást gyakorolva a tépőzár segítségével.
Porelszívás
Az elektromos szerszámot kizárólag elszívással használja.
Ezáltal megakadályozható a levegőben a magas porterhelés és a nagyobb szennyeződés a munkahelyen.
A csiszoláskor keletkezett por elszívása közvetlenül a csiszolás helyén, a csiszolótányérban kialakított elszívó csatornákon keresztül történik.
Ez elektromos szerszámot az integrált saját elszívással vagy egy csatlakoztatott elszívóberendezésel lehet használni.
Külső elszívás elszívóberendezésel
■ Az elszívó adaptert tolja ütközésig az elszívó csonkra.
■ Csatlakoztassa az elszívó tömlőt az elszívó adapterhez.
■ Az elszívótömlőt csatlakoztassa az elszívóberendezésre.
Vegye figyelembe az elszívóberendezés kezelési útmutatóját!
i MEGJEGYZÉS
Annak megakadályozására, hogy a készülék odaszívódjon a munkadarab felületére, a szívási teljesítményt megfelelően alacsonyra kell állítani az elszívón.
Saját elszívás mikrofilter boxszal
■ A mikrofilter boxot tolja ütközésig az elszívó csonkra.
Az optimális porelszívás biztosítása érdeké-ben a mikrofilter boxot idejében ki kell üríteni!
A szűrőelemet rendszeresen meg kell tisztítani.

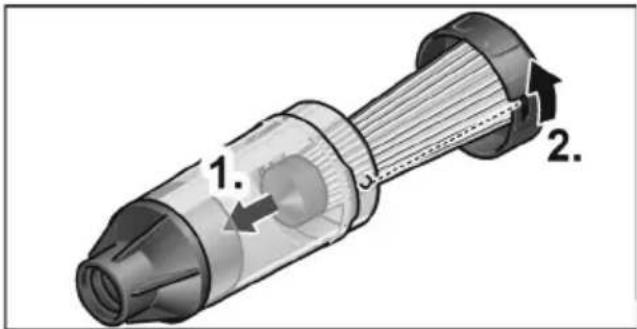

■ A mikrofilter boxot forgatva húzza le az elszívó csonkról.
■ Vegye le a fedelet (bajonettzár), és húzza ki a filterrel együtt.
■ Ütögesse ki a szűrőelemet szilárd felületen. A lamellákat tisztítsa meg puha kefével.
■ Ürítse ki a mikrofilter box házát.
■ Szerelje fel újra a mikrofilter boxot.


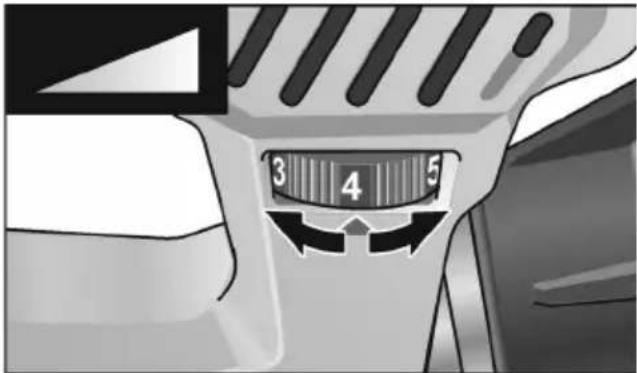

1. 2.A rezgésszám szabályozása


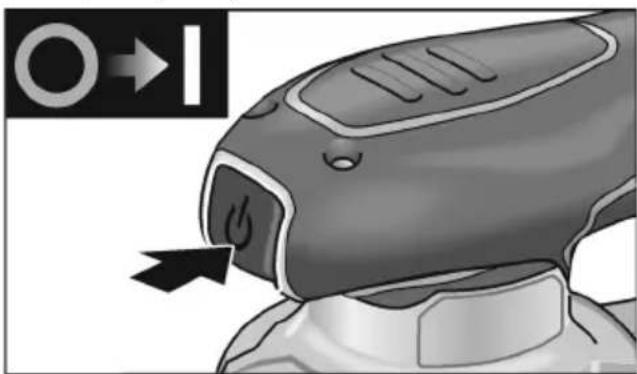

Be- és kikapcsolás
■ Az elektromos kéziszerszámot a be-/kikapcsoló gomb megnyomásával kapcsolja be, ill. ki.
VIGYÁZAT! Áramkimaradás után a bekapcsolt készülék újraindul.
Munkákra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Az elektromos szerszámot csak a szigetelt markolatfelületeken szabad megfogni.
VIGYÁZAT!
A csiszoló a kikapcsolását követően rövid ideig még rezeg.

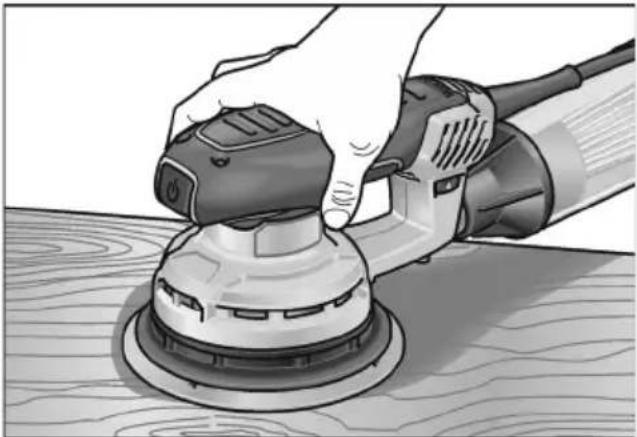

■ Kapcsolja be a csiszolót és helyezze az egész csiszolólappal együtt a csiszolandó felületre.
■ Mér sékelt nyomással, egyenletesen mozgassa a munkadarabon.
■ A csiszolás eredményét lényegében a megfelelő csoszolólap, a kiválasztott rezgésszám és a nyomóerő határozza meg.
■ Idejében cserélje ki a csiszolólapot.
■ A készülékre gyakorolt nyomás túlzott megnövelése nem vezet nagyobb csiszolási teljesítményhez, hanem az elektromos szerszám és a csiszolóeszköz erősebb kopását okozza.
A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Tisztítás
■ Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.
■ A készülék belső terét a motorral együtt fúvassa ki a szellőzöréseken keresztül száraz sürített levegővel.
Ház
MEGJEGYZÉS
Ne oldja ki a csavarokat a házon. Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
A különböző alkalmazási területekhez való csiszolópapírok és további tartozékok a gyártó katalógusaiban találhatók. Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 62841, 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
