BEDIENUNGSANLEITUNG ORE 3-150 EC Flex
de Originalbetriebsanleitung 3
en Original operating instructions ..... 10
Zu Ihrer Sicherheit 3
Geräusch und Vibration 4
Technische Daten 5
Auf einen Blick 6
Gebrauchsanweisung 7
Wartung und Pflege 9
Entsorgungshinweise 9
C €-Konformität 9
Haftungsausschluss 9
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.
HINWEIS
Bezeichnet Anwendungstips und wichtige Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Mundschutz tragen!
Entsorgungshinweis für das
Altgerät (siehe Seite 9)!
Zu Ihrer Sicherheit
WARNUNG!
Vor Gebrauch des Elektrowerkzeugs lesen und danach handeln:
– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
- für die bestimmungsgemäße Verwendung,
- in sicherheitstechnisch einwandfreiem Zustand.
Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.
Bestimmungsgemäße Verwendung
Dieser Schleifer ist bestimmt
– für den gewerblichen Einsatz in Industrie und Handwerk,
– zum Schleifen von Holz, Kunststoff, Farbe, Spachtelmasse und ähnlichen Werkstoffen im Trockenschliff,
– zum Einsatz mit Klett-Schleifblättern und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird.
Beim Schleifen von Metall entsteht Funkenflug. Darauf achten, dass keine Personen durch Funkenflug gefährdet werden.
Sicherheitshinweise für Schleifer
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
■ Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich unter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
■ Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
■ Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/oder allergischen Reaktionen führen.
– Für gute Belüftung des Arbeitsplatzes sorgen!
- Wenn möglich, externe Staubabsaugung verwenden.
– Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen.
■ Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
■ Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
■ Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest).
■ Niemals Leichtmetalle schleifen oder trennen, deren Magnesiumgehalt größer als 80% ist. Brandgefahr!
■ Vor dem Gebrauch die richtige Montage und Befestigung der Schleifwerkzeuge überprüfen. Gerät ohne Belastung für 30 Sekunden einschalten!
■ Probelauf sofort unterbrechen, wenn erhebliche Vibrationen auftreten oder andere Schäden festgestellt werden. Maschine überprüfen, um die Ursache dafür festzustellen.
■ Vor dem Ablegen Elektrowerkzeug ausschalten und auslaufen lassen.
■ Elektrowerkzeug nicht in einem Schraubstock festspannen.
■ Netzkabel immer nach hinten vom Elektrowerkzeug wegführen.
Weitere Sicherheitshinweise
■ Nur für den Außenbereich zugelassene Verlängerungskabel verwenden.
■ Zur Kennzeichnung des Gerätes nur Klebschilder verwenden.
Keine Löcher in das Gehäuse bohren.
■ Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte wurden entsprechend EN 62841 ermittelt.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
| Schalldruck LpA [dB(A)] | Schall-leistung LWA [dB(A)] | |
| ORE 3–150 EC | 79 90 | |
| ORE 5–150 EC | 79 90 | |
| Unsicherheit K = 3 dB | ||
Schwingungsgesamtwert:
| Emissionswert ah[m/s2] | |
| ORE 3–150 EC | 5 |
| ORE 5–150 EC | 5 |
| Unsicherheit K = 1,5 m/s2 |
WARNUNG!
Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.
HINWEIS
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.
Technische Daten
| ORE 3–150 EC ORE 5–150 EC | |||
| Gerätetyp Exzenterschleifer | |||
| Spannung V 220-240 | |||
| Leistungsaufnahme W 400 | |||
| Schwingkreisdurchmesser mm 3 5 | |||
| Leerlaufdrehzahl | min^-1 | 6.000–10.000 6.000–10.000 | |
| Leerlaufschwingzahl | min^-1 | 12.000–20.000 12.000–20.000 | |
| Form der Schleifplatte Rund | |||
| Größe der Schleifplatte mm | ∅ 150 | ||
| Gewicht (ohne Kabel) | kg 1,4 | ||
| Schutzklasse | II/☐ | ||

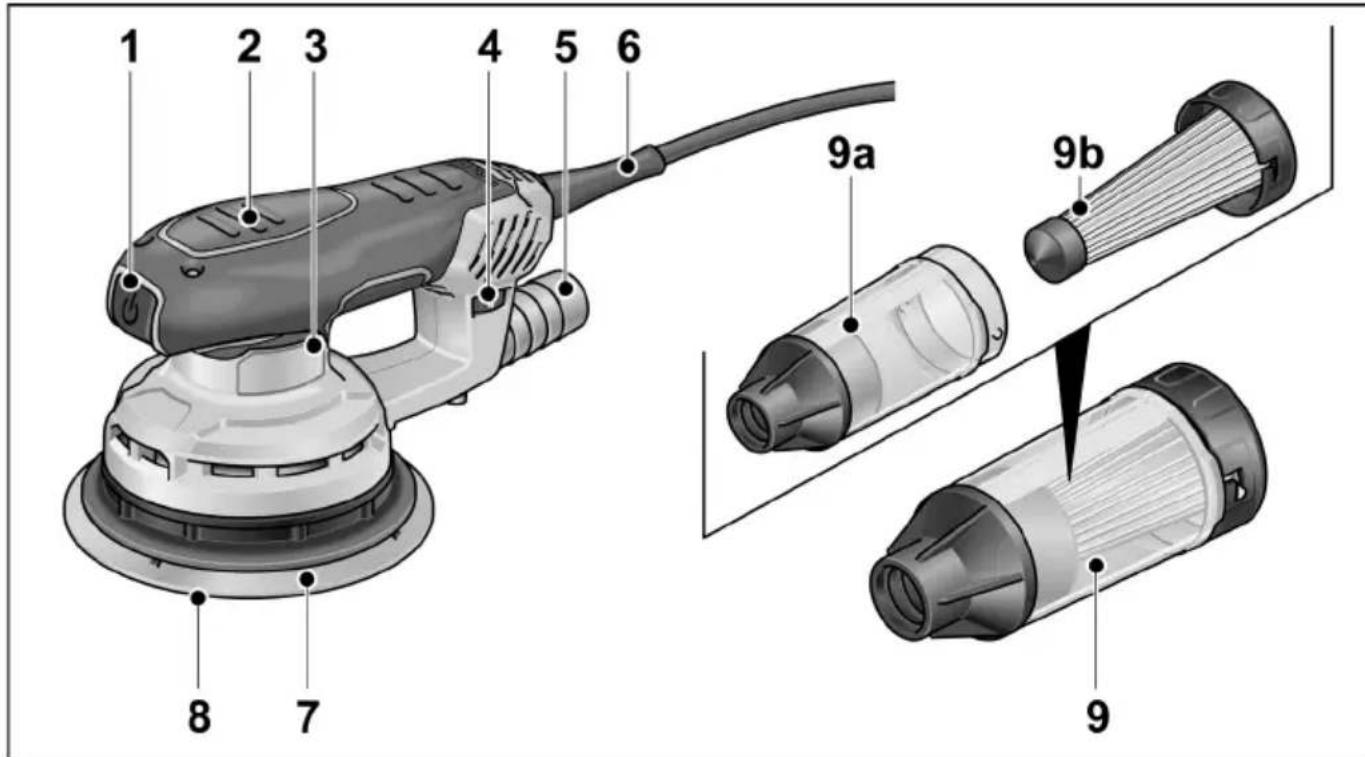

Auf einen Blick
zum Ein- und Ausschalten
2 Isolierte Griffflächen
3 Typenschild
4 S t e l l r a d
zum Regeln der Schwingzahl.
5 Absaugstutzen
6 Netzkabel 4,0 m mit Netzstecker
7 Schleifplatte
8 Schleifblatt
9 Mikrofilterbox
a) Gehäuse
b) Filtereinsatz mit Deckel
Gebrauchsanweisung
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.
Vor der Inbetriebnahme
Elektrowerkzeug auspacken und auf Vollständigkeit der Lieferung und auf evtl. Transportschäden kontrollieren.

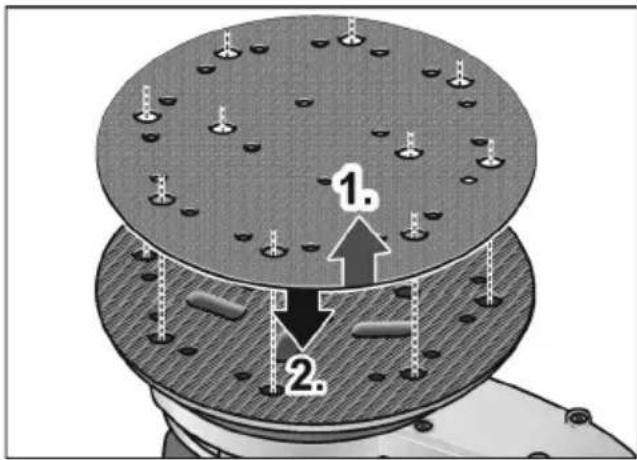

Schleifblatt auflegen/wechseln
Die Schleifplatte verfügt über eine Kletthaftung und ist daher ausschließlich für die Verwendung von Klett-Schleifblättern ausgelegt.
■ Netzstecker ziehen.
■ Schleifplatte falls nötig von groben Verunreinigungen befreien.
■ Neues Schleifblatt auflegen (2.). Lochung im Schleifblatt übereinstimmend mit den Lochungen der Schleifplatte anbringen.
■ Das Schleifblatt durch leichten Druck gegen die Schleifplatte mittels Kletthaftung befestigen.
Staubabsaugung
Das Elektrowerkzeug ausschließlich mit Absaugung verwenden. Dadurch werden hohe Staubbelastungen in der Arbeitsluft und größere Verschmutzungen am Arbeitsplatz verhindert.
Der Schleifstaub wird direkt an der Abriebstelle durch die Absaugkanäle in der Schleifplatte abgesaugt.
Das Elektrowerkzeug kann mit der integrierten Eigenabsaugung oder einer angeschlossenen Absauganlage eingesetzt werden.
Fremdabsaugung mit Absauganlage
■ Absaugadapter bis zum Anschlag auf den Absaugstutzen schieben.
■ Absaugschlauch am Absaugadapter anschließen.
■ Absaugschlauch an der Absauganlage anschließen. Bedienungsanleitung der Absauganlage beachten!
i HINWEIS
Um ein Festsaugen des Geräts an der Werkstückoberfläche zu verhindern, die Saugleistung am Sauger entsprechend gering einstellen.
Eigenabsaugung mit Mikrofilterbox
■ Mikrofilterbox bis zum Anschlag auf den Absaugstutzen schieben.
Um eine optimale Staubabsaugung zu gewährleisten, Mikrofilterbox rechtzeitig entleeren! Filterelement regelmäßig reinigen.

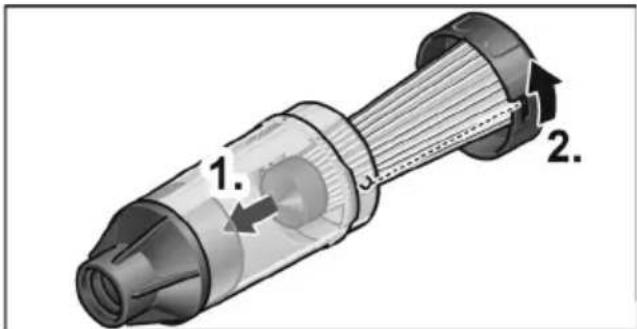

■ Mikrofilterbox mit drehenden Bewegungen vom Absaugstutzen ziehen.
■ Deckel abnehmen (Bajonettverschluss) und mit Filterelement herauziehen.
■ Filterelement auf einer festen Unterlage ausklopfen. Lamellen mit einer weichen Bürste reinigen.
■ Gehäuse der Mikrofilterbox entleeren.
■ Mikrofilterbox wieder montieren.

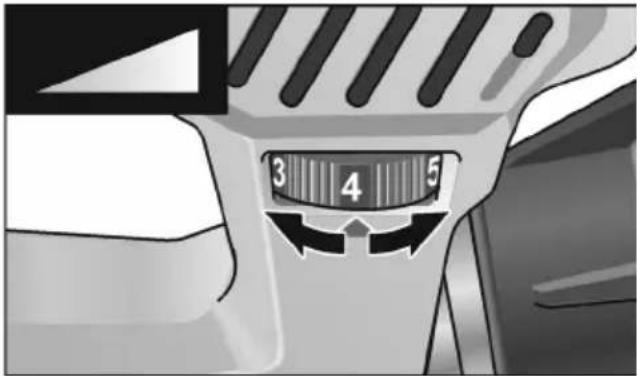

Mit dem Stellrad kann die Schwingzahl auch während des Betriebes von 1 (niedrig) bis 6 (hoch) stufenlos variiert werden.
Dadurch kann die Schleifgeschwindigkeit dem jeweiligen Werkstoff und den Arbeitsbedingungen optimal angepasst werden.
Ein- und Ausschalten

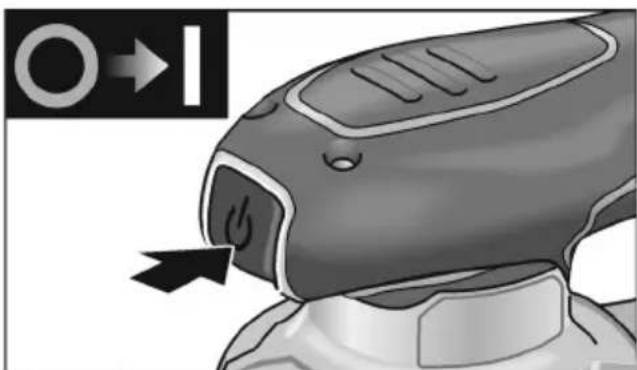

■ Elektrowerkzeug durch Druck auf den Ein-/Ausschalter ein- bzw. ausschalten.
Nach einem Stromausfall läuft das eingeschaltete Gerät wieder an.
Arbeitshinweise
WARNUNG!
Das Elektrowerkzeug nur an den isolierten Griffflächen festhalten!
VORSICHT!
Nach dem Ausschalten läuft das Schleifwerkzeug noch kurze Zeit nach.

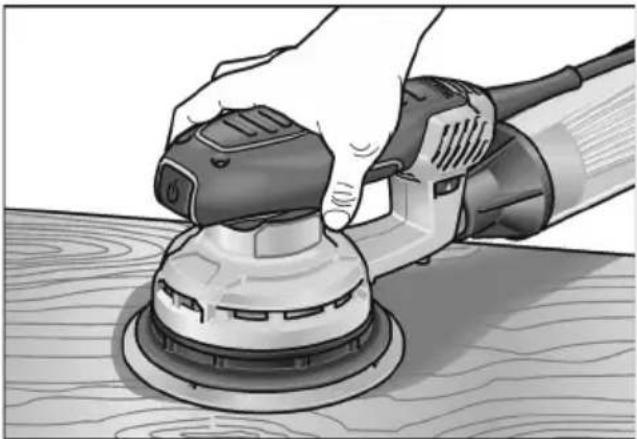

■ Den Schleifer einschalten und mit dem gesamten Schleifblatt auf die zu bearbeitende Fläche aufsetzen.
■ Mit mäßigem Druck gleichmäßig auf dem Werkstück bewegen.
■ Das Schleifergebnis wird im Wesentlichen durch die Wahl des richtigen Schleifblatts, die gewählte Schwingzahl und den Anpressdruck bestimmt.
■ Schleifblätter rechtzeitig erneuern.
■ Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Elektrowerkzeuges und des Schleifmittels.
Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.
Reinigung
■ Gerät und Lüftungsschlitze regelmäßig reinigen.
■ Gehäuseinnenraum mit Motor regelmäßig durch die Lüftungsschlitze mit trockener Druckluft ausblasen.
Gehäuse
HINWEIS
Die Schrauben am Gehäuse nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.
Reparaturen
Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.
Ersatzteile und Zubehör
Schleifblätter für verschiedene Anwendungsbereiche und weiteres Zubehör den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.
Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
HINWEIS
Über Entsorgungsmöglichkeiten beim Fachhändler informieren!
CE-Konformität
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU.
Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
29.05.2019 / FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
