KI2322FE0 - ψυγείο NEFF - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI2322FE0 NEFF

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 163

1.1 Σημαντικές πληροφορίες 163

1.1.1 Σκοπός 163

1.2 Επεξήγηση συμβόλων 163

1.2.1 Επίπεδα κινδύνου 163

1.2.2 Σύμβολα κινδύνου.... 163

1.2.3 Δομή των προειδοποιήσεων 164

1.2.4 Γενικά σύμβολα 164

Ασφάλεια.... 165

2.1 Γενικές οδηγίες ασφαλείας 165

2.1.1 Όλες οι οικιακές συσκευές 165

Εργαλεία και βοηθήματα.... 166

Επισκευή 167

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 167

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 167

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 167

4.2 Αντικατάσταση επίπεδου μεντεσέ 170

4.2.1 Αφαίρεση επίπεδου μεντεσέ 170

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 171

4.3 Αντικατάσταση συρόμενου μεντεσέ 172

4.3.1 Αφαίρεση συρόμενου μεντεσέ.... 172

4.3.2 Τοποθέτηση συρόμενου μεντεσέ.... 172

4.4 Αντικατάσταση ραφιού 173

4.4.1 Αφαίρεση ραφιού 173

4.4.2 Τοποθέτηση ραφιού 173

4.5 Αντικατάσταση ραφιού πόρτας 174

4.5.1 Αφαίρεση ραφιού πόρτας 174

4.5.2 Τοποθέτηση ραφιού πόρτας 174

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών.... 175

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 175

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών.... 175

4.7 Αντικατάσταση πλευρικού φωτός LED 176

4.7.1 Αφαίρεση πλευρικού φωτός LED 176

4.7.2 Τοποθέτηση πλευρικού φωτός LED 177

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
	Γενικό προειδοποιητικό μήνυμα
	Κίνδυνος από ηλεκτρική τάση
	Κίνδυνος έκρηξης
	Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[ΤΖΑΖ]		Ταιτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[θεσον]		Ταιτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[θενεί]		Ταιτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[θενει]		Ταιτοποίηση απαραίτητων εργαλείων
[θεντι]		Ταιτοποίηση απαραίτητων προϋποθέσεων
[θενεί]		Ταιτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[θενει]		Ταιτοποίηση αποτελέσματος
[Έναρξη] Ταιτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταιτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταιτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Βεντούζα[00342224]	∅50 mm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

Το πάχος του νέου στεγανοποιητικού πόρτας μπορεί να αποκλίνει ελαφρώς από το πάχος του παλαιού στεγανοποιητικού πόρτας. Αυτό δεν θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία.Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί να βελτιστοποιήσετε τη συμπεριφορά κλεισίματος αργότερα.Οι μικρές οπές πλευρικά στο στεγανοποιητικό της πόρτας είναι λειτουργικές (απαραίτητες για τον αεριομό). Δεν είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαριές, ογκώδεις συσκευές! Τραυματισμοί μέσης και μων ► H διαδικασία αφαίρεσης της εκτελείται μόνο από εκπαιδ ► H μετακίνηση της συσκευής ► Χρησιμοποιείτε μόνο κατάλη

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

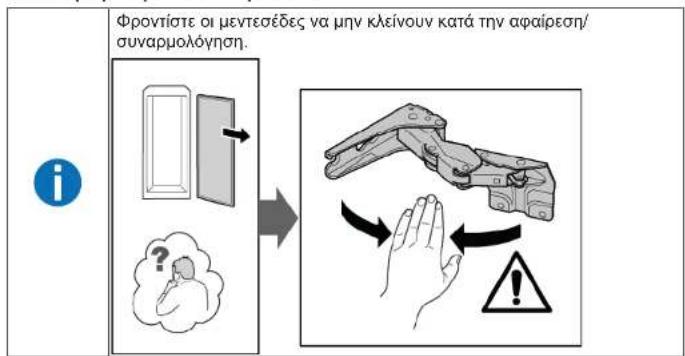

Φροντίστε οι μεντεσέδες να μην κλείνουν κατά την αφαίρεση/ συναρμολόγηση.

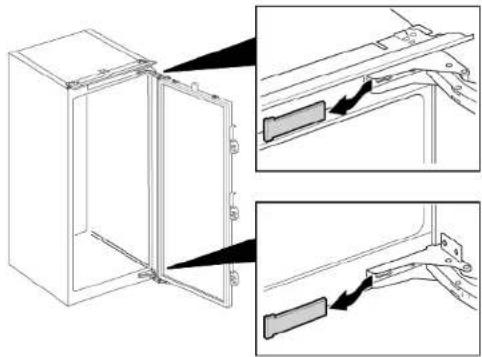

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

≈ 5 mm ① ② ②

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση συρόμενου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βαρίες, ογκώδεις συσκευές! Τραυματισμοί μέσης και μων ► H διαδικασία αφαίρεσης της εκτελείται μόνο από εκπαιδ ► H μετακίνηση της συσκευής ► Χρησιμοποιείτε μόνο κατάλη

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τον επάνω μεντεσέ (2).
3. Αφαιρέστε την πόρτα (3)
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον κάτω μεντεσέ (5).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.4.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.5.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω το δοχείο φρούτων και λαχανικών μέχρι τέρμα.
2. 1. Ανασηκώστε το δοχείο φρούτων και λαχανικών μπροστά (1).

3. Αφαιρέστε το συρτάρι (2).

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση πλευρικού φωτός LED

Ειδικά βοηθητικά μέσα:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINAYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
  Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINAYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

- Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Ταράφια έχουν αφαιρεθεί.

4.7.1 Αφαίρεση πλευρικού φωτός LED

1. Κολλήστε δύο βεντούζες στο κάλυμμα πλευρικού φωτός LED.

2. Τραβήξτε τις βεντούζες προς το μέρος σας με μια περιστροφική κίνηση.

To κάλυμμα φωτός LED αφαιρέθηκε.

Επισκευή

1. Αφαιρέστε τη μονάδα LED.

To πλευρικό φως LED αφαιρέθηκε.

4.7.2 Τοποθέτηση πλευρικού φωτός LED

Επειδή τα άγκιστρα του καλύμματος λάμπας είναι εύκολο να στάσουν κατά τη διαδικασία αφαίρεσης, το ανταλλακτικό πλευρικό φως LED είναι το σετ που περιλαμβάνει τη μονάδα LED και το κάλυμμα φωτός.

▶ Εγκαταστήστε με την αντίθετη σειρά.
