KI2322FE0 - Chladnička NEFF - Bezplatný návod na obsluhu

Typ výrobku	Kombinovaná chladnička/mraznička na vstavanú inštaláciu
Značka	NEFF
Model	KI2322FE0
Rozmery (V x Š x H)	Približne 177 cm x 54 cm x 55 cm (odhad)
Hmotnosť	Až do 45 kg
Elektrické napájanie	220-240 V, 50 Hz, striedavý prúd
Klimatická trieda	SN, N, ST, T (10 °C až 43 °C)
Čistý objem chladničky	Nešpecifikované (pozri energetický štítok)
Čistý objem mrazničky	Nešpecifikované (pozri energetický štítok)
Chladivo	Horľavé chladivo (R600a alebo podobné, pozri typový štítok)
Hlavné funkcie	Chladenie, mrazenie, superchladenie, výroba ľadu
Osvetlenie	Bočné LED, energetická trieda E
Odmrazovanie chladničky	Automatické (zadná stena)
Odmrazovanie mrazničky	Manuálne (odporúča sa pravidelne)
Nastavenie teploty	Chladiaci priestor: 2 °C až 8 °C, mraznička: -18 °C alebo menej
Najchladnejšia zóna	Medzi bočnou šípkou a spodnou policou
Mraziaci výkon	Pozri typový štítok (aktivujte Super funkciu 4-6 hodín vopred)
Dostupné náhradné diely	Tesnenie dverí, pánty, police, zásuvky, LED osvetlenie
Opraviteľnosť	Niektoré diely môže vymeniť používateľ (tesnenie, police, zásuvky); ostatné vyhradené pre servis
Údržba a čistenie	Čistiť vlažnou vodou a neutrálnym čistiacim prostriedkom; nepoužívať parný čistič
Bezpečnosť	Detská poistka nie je uvedená; vyhýbať sa zdrojom vznietenia, nepoškodiť chladiaci okruh
Popredajný servis	K dispozícii; náhradné diely najmenej 10 rokov

Často kladené otázky - KI2322FE0 NEFF

Ako nastaviť teplotu chladničky?

Opakovane stláčajte tlačidlo nastavenia teploty, kým displej nezobrazí požadovanú teplotu (odporúčaná 4 °C).

Ako aktivovať Super funkciu?

Stláčajte tlačidlo nastavenia teploty, kým sa nerozsvieti kontrolka Super. Funkcia sa automaticky vypne približne po 24 hodinách.

Čo robiť, ak chladnička nechladí?

Skontrolujte, či zariadenie nie je v režime Expozícia. Spustite autotest: odpojte na 5 minút, znova zapojte a do 10 sekúnd podržte tlačidlo nastavenia teploty stlačené 5 až 7 sekúnd.

Ako odmraziť mrazničku?

Aktivujte Super funkciu 4 hodiny vopred, vyberte potraviny, vypnite zariadenie a odpojte. Umiestnite nádobu s horúcou vodou na urýchlenie odmrazovania. Otrite vodu a vysušte.

Prečo je na dne chladničky voda?

Odtokový otvor alebo odkvapkávacia miska sú upchaté. Opatrne ich vyčistite vatovou tyčinkou.

Ako čistiť zariadenie?

Vypnite a odpojte zariadenie. Vyberte potraviny a odnímateľné časti. Čistite jemnou handričkou, vlažnou vodou a neutrálnym čistiacim prostriedkom. Nepoužívajte parný čistič.

Čo robiť pri výpadku prúdu?

Otvárajte zariadenie čo najmenej. Skontrolujte kvalitu potravín: vyhoďte tie, ktoré rozmrzli na teplotu nad 5 °C. Čiastočne rozmrazené potraviny je možné uvariť a potom znova zmraziť.

Ako vymeniť tesnenie dverí?

Odstráňte staré tesnenie z drážky. Ak je to potrebné, nové tesnenie zohrejte na preformovanie. Postupne ho vkladajte do drážky, začínajúc od rohov.

Ktoré potraviny nie sú vhodné na mrazenie?

Vyhnite sa mrazeniu šalátu, reďkoviek, vajec v škrupine, hrozna, surových jabĺk a hrušiek, jogurtu, kyslej smotany a majonézy.

Ako vymeniť bočné LED osvetlenie?

Odpojte zariadenie. Pomocou prísavky odstráňte kryt. Odpojte LED modul a vymeňte ho. Montáž vykonajte v opačnom poradí. Táto operácia vyžaduje špeciálne zručnosti.

NÁVOD NA OBSLUHU KI2322FE0 NEFF

1.2.2 Symboly označujúce riziká 307

1.2.3 Štruktúra varovaní 308

Nástroje a pomôcky 310

Oprava....311

4.1 Výmena tesnenia dvierok....311

4.3 Výmena posuvného závesu 316

4.3.1 Odobratie posuvného závesu 316

4.4 Výmena odkladacej plochy.... 317

4.4.2 Montáž odkladacej plochy 317

4.5 Výmena poličky v dvierkach 318

4.5.1 Odobratie poličky v dvierkach 318

4.7 Výmena bočného LED svetla 320

4.7.1 Odobratie bočného LED svetla 320

4.7.2 Montáž bočného LED svetla 321

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Prísavný držiak[00342224]	∅50 mm
Bit Torx TX20[00340865]	6,3 mm (1/4")

Oprava

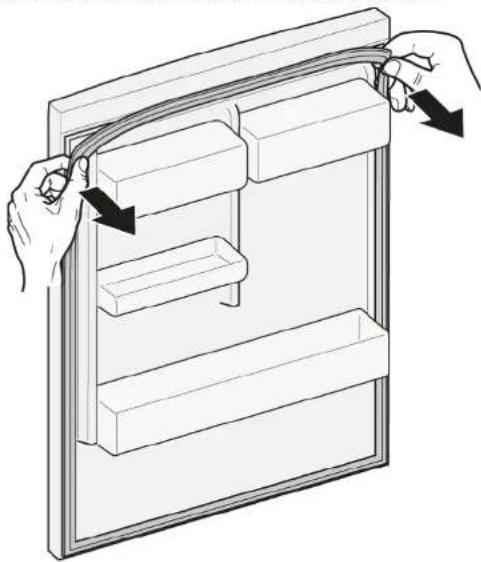

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.

Ak má váš spotrebič nastaviteľné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.

Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

4.2.1 Odobratie plochého závesu

1. 1. Uvoľnite štyri skrutky (1).

2. Vysuňte a odoberte dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

4.3 Výmena posuvného závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáz.

4.3.1 Odobratie posuvného závesu

1. Odskrutkujte dve skrutky (1).
2. Odoberte horný záves (2).
3. Odoberte dvierka (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte spodný záves (5).

4.4 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.4.2 Montáž odkladacej plochy

4.5 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.5.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

Dvierka sú otvorené.

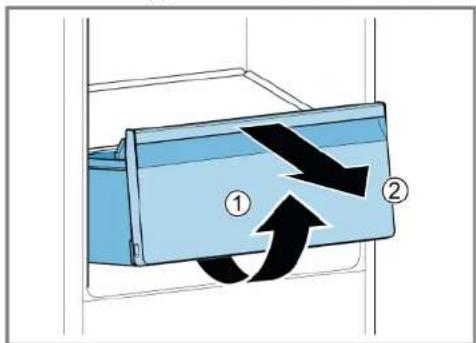

4.6.1 Odobratie nádoby na ovocie a zeleninu

1. Čo najviac vytiahnite nádobu na ovocie a zeleninu.
2. 1. Nadvihnite nádobu na ovocie a zeleninu za prednú časť (1).
3. Odoberte nádobu (2).

4.7 Výmena bočného LED svetla

Špeciálne nástroje:

Prísavný držiak ∅50 mm [00342224]

Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

- Po oprave zariad'te vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátim!

nrtie v dôsledku zásahu elektrickým prúdom

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky sú odobraté.

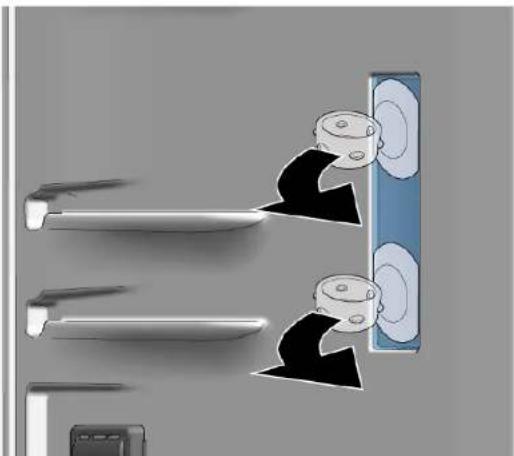

4.7.1 Odobratie bočného LED svetla

1. Nalepte dva prisavné držiaky na hornú tretinu krytu bočného LED svetla.

2. Potiahnite prisavky dopredu jedným otočným pohybom.

Bočné LED svetlo je odobraté.

4.7.2 Montáž bočného LED svetla

Kedže háčiky krytu žiarovky sú náchylné na zlomenie počas procesu odoberania, náhradný diel - bočné LED svetlo - je sada, ktorá obsahuje LED modul a kryt svetla.
