KI2322FE0 - Ledusskapis NEFF - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējams kombinētais ledusskapis/saldētājs
Zīmols	NEFF
Modelis	KI2322FE0
Izmēri (A x P x D)	Aptuveni 177 cm x 54 cm x 55 cm (aptuvens)
Svars	Līdz 45 kg
Elektrobarošana	220-240 V, 50 Hz, maiņstrāva
Klimata klase	SN, N, ST, T (10 °C līdz 43 °C)
Ledusskapja neto tilpums	Nav norādīts (skatīt energoefektivitātes etiķeti)
Saldētāja neto tilpums	Nav norādīts (skatīt energoefektivitātes etiķeti)
Dzesēšanas līdzeklis	Uzliesmojošs dzesēšanas šķidrums (R600a vai līdzīgs, skatīt datu plāksnīti)
Galvenās funkcijas	Dzesēšana, sasaldēšana, superdzesēšana, ledus pagatavošana
Apgaismojums	Sānu LED, energoefektivitātes klase E
Ledusskapja atkausēšana	Automātiska (aizmugures siena)
Saldētāja atkausēšana	Manuāla (ieteicams regulāri)
Temperatūras regulēšana	Ledusskapja nodalījums: 2 °C līdz 8 °C, saldētājs: -18 °C vai zemāk
Visa aukstākā zona	Starp sānu bultiņu un apakšējo plauktu
Saldēšanas jauda	Skatīt datu plāksnīti (aktivizējiet Superfunkciju 4-6 stundas pirms)
Pieejamās rezerves daļas	Durvju blīve, eņģes, plaukti, trauki, LED apgaismojums
Remontējamība	Dažas daļas var nomainīt lietotājs (blīve, plaukti, trauki); citas paredzētas servisam
Apkope un tīrīšana	Tīrīt ar siltu ūdeni un neitrālu mazgāšanas līdzekli; neizmantojiet tvaika tīrītāju
Drošība	Bērnu drošības bloķēšana nav minēta; izvairieties no aizdegšanās avotiem, nebojājiet dzesēšanas ķēdi
Pēcpārdošanas serviss	Pieejams; rezerves daļas vismaz 10 gadus

Bieži uzdotie jautājumi - KI2322FE0 NEFF

Kā noregulēt ledusskapja temperatūru?

Vairākas reizes nospiediet temperatūras regulēšanas pogu, līdz displejā tiek parādīta vēlamā temperatūra (ieteicams 4 °C).

Kā aktivizēt Superfunkciju?

Nospiediet temperatūras regulēšanas pogu, līdz iedegas indikators Super. Funkcija automātiski izslēdzas pēc aptuveni 24 stundām.

Ko darīt, ja ledusskapis nedzesē?

Pārbaudiet, vai ierīce nav izstādes režīmā. Palaidiet pašpārbaudi: atvienojiet 5 minūtes, pievienojiet vēlreiz un 10 sekunžu laikā turiet temperatūras regulēšanas pogu nospiestu 5 līdz 7 sekundes.

Kā atkausēt saldētāju?

Aktivizējiet Superfunkciju 4 stundas iepriekš, izņemiet pārtiku, izslēdziet ierīci un atvienojiet. Novietojiet trauku ar karstu ūdeni, lai paātrinātu atkausēšanu. Noslaukiet ūdeni un nosusiniet.

Kāpēc ledusskapja apakšā ir ūdens?

Noteces caurums vai atkausēšanas noteka ir aizsērējusi. Uzmanīgi iztīriet tos ar vates kociņu.

Kā tīrīt ierīci?

Izslēdziet un atvienojiet ierīci. Izņemiet pārtiku un noņemamās daļas. Tīriet ar mīkstu drānu, siltu ūdeni un neitrālu mazgāšanas līdzekli. Neizmantojiet tvaika tīrītāju.

Ko darīt strāvas padeves pārtraukuma gadījumā?

Atveriet ierīci pēc iespējas mazāk. Pārbaudiet pārtikas kvalitāti: izmetiet to, kas atkausēts līdz vairāk nekā 5 °C. Daļēji atkausētu pārtiku var pagatavot un pēc tam atkārtoti sasaldēt.

Kā nomainīt durvju blīvi?

Noņemiet veco blīvi no rievas. Ja nepieciešams, sasildiet jauno blīvi, lai to pārveidotu. Pakāpeniski ievietojiet to rievā, sākot no stūriem.

Kādi pārtikas produkti nav piemēroti sasaldēšanai?

Izvairieties sasaldēt salātus, redīsus, olas čaumalā, vīnogas, svaigus ābolus un bumbierus, jogurtu, skābo krējumu un majonēzi.

Kā nomainīt sānu LED apgaismojumu?

Atvienojiet ierīci. Izmantojiet sūcējkausu, lai noņemtu vāku. Atvienojiet LED moduli un nomainiet to. Montāža tiek veikta apgrieztā secībā. Šī darbība prasa īpašas prasmes.

LIETOŠANAS INSTRUKCIJA KI2322FE0 NEFF

Informācija par remontu - Ledusskapis

Par šo dokumentu....211

1.1 Būtiska informācija 211

1.1.1 Mērķis 211

1.2 Simbolu skaidrojums.... 211

1.2.1 Bīstamības līmeņi 211

1.2.2 Bīstamības simboli....211

1.2.3 Brīdinājumu struktūra 212

1.2.4 Vispārīgie simboli....212

Drošība....213

2.1 Vispārējie drošības norādījumi 213

2.1.1 Visām mājsaimniecības ierīcēm.... 213

Piederumi un palīglīdzekļi....214

Remonts 215

4.1 Durvju blīvslēga nomaiņa....215

4.1.1 Durvju blīvslēga noņemšana....215

4.1.2 Durvju blīvslēga uzstādīšana 215

4.2 Plakanās viras nomaiņa.... 218

4.2.1 Plakanās viras noņemšana.... 218

4.2.2 Plakanās viras uzstādīšana 219

4.3 Slīdošās viras nomaiņa.... 220

4.3.1 Slīdošās viras noņemšana.... 220

4.3.2 Slīdošās viras uzstādīšana 220

4.4 Plaukta nomaiņa....221

4.4.1 Plaukta izņemšana....221

4.4.2 Plaukta uzstādīšana.... 221

4.5 Durvju plaukta nomaiņa 222

4.5.1 Durvju plaukta noņemšana 222

4.5.2 Durvju plaukta uzstādīšana.... 222

4.6 Augļu un dārzeņu tvertnes nomaiņa.... 223

4.6.1 Augļu un dārzeņu tvertnes izņemšana.... 223

4.6.2 Augļu un dārzeņu tvertnes uzstādīšana.... 223

4.7 Sānu LED gaismekļa nomaiņa 224

4.7.1 Sānu LED gaismekļa noņemšana 224

4.7.2 Sānu LED gaismekļa uzstādīšana.... 225

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

Šie labošanas ieteikumi ir paredzēti patērētājam, lai patstāvīgi labotu ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Ir sniegta informācija, kā nomainīt noteiktas rezerves daļas, un brīdinājumi, kā arī ir aprakstīti riski.

Ja ir jautājumi, sazinieties ar mūsu klientu apkalpošanas dienestu. Mēs atbildam par zaudējumiem tikai tad, ja šie labošanas ieteikumi ir pienācīgi ievēroti.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

BĪSTAMI

Bīstamības veids un avots!

Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

BĪSTAMI

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ■ Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus. ■ Nostipriniet smagas detaļas, lai tās nenokristu. ■ Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ■ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Piesūceknis[00342224]	∅50 mm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")

Remonts

4.1 Durvju blīvslēga nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir noņemts.

4.1.2 Durvju blīvslēga uzstādīšana

Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgtermiņā. Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot. Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju. √ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras noņemšana

1. Noņemiet abus viras pārsegus.

1. Atskrūvējiet četras skrūves (1).
2. Durvis izvelciet un noņemiet (

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

4.3.1 Slīdošās viras noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Noņemiet augšējo viru (2).
3. Noņemiet durvis (3).
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet apakšējo viru (5).

4.3.2 Slīdošās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.4.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.5.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir noņemts.

4.5.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

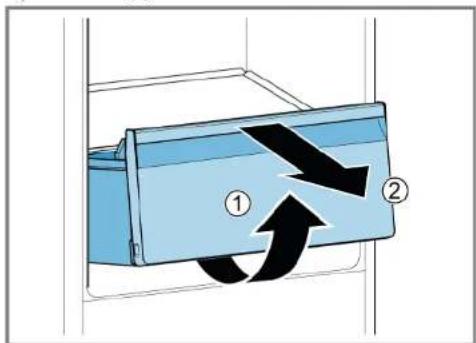

4.6.1 Augļu un dārzeņu tvertnes izņemšana

1. Izvelciet augļu un dārzeņu tvertni līdz atdurei.
2. Paceliet augļu un dārzeņu tvertni priekšā (1).
3. Izņemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Sānu LED gaismekļa nomaiņa

Speciāli rīki:

Piesūceknis ∅50 mm [00342224]

Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ. ► Elektriskās daļas ir jāremontē kvalificētam elektriķim. ► Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens. - Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Asas malas! Grieztas brūces. ► Lietojiet aizsargcimdus.

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. √ Durvīm ir jābūt atvērtām. Plauktiem ir jābūt izņemtiem.

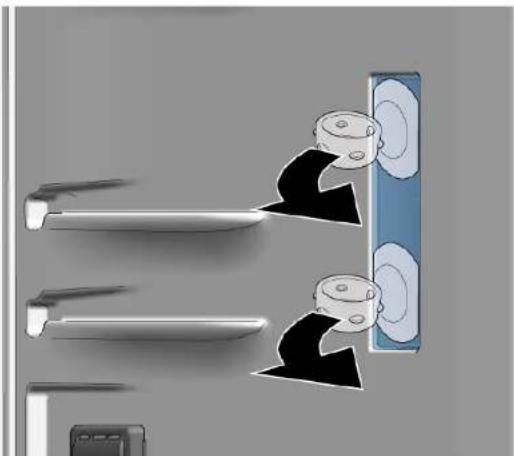

4.7.1 Sānu LED gaismekļa noņemšana

1. Uzspiediet divus piesūcekņus uz sānu LED gaismekļa pārsega.
2. Piesūcekņus pagriežot, pavelciet uz priekšu.

Sānu LED gaismeklis ir noņemts.

4.7.2 Sānu LED gaismekļa uzstādīšana

Noņemšanas laikā var viegli salauzt gaismekļa pārsega āķus, tāpēc LED sānu gaismekļa rezerves daļas komplektā ir iekļauts LED modulis un gaismekļa pārsegs.

▶ Uzstādiet apgrieztā kārtībā.
