РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI2322FE0 NEFF

Съвети за ремонт - Хладилник

i Относно този документ.... 3

1.1 Важна информация....3 1.1.1 Цел....3

1.2 Обяснение на символите....3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията....4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5
2.1.1 Всички домашни уреди....5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 11

4.3 Смяна на плъзгащата се панта.... 12

4.3.1 Сваляне на плъзгащата се панта 12

4.3.2 Монтиране на плъзгащата се панта 12

4.4 Смяна на рафта.... 13

4.4.1 Изваждане на рафта 13

4.4.2 Монтиране на рафта 13

4.5 Смяна на стелажа на вратата.... 14

4.5.1 Изваждане на стелажа на вратата 14

4.5.2 Монтиране на стелажа на вратата 14

4.6 Смяна на контейнера за плодове и зеленчуци 15

4.6.1 Изваждане на контейнера за плодове и зеленчуци.... 15

4.6.2 Монтиране на контейнера за плодове и зеленчуци.... 15

4.7 Смяна на страничната LED светлина 16

4.7.1 Сваляне на страничната LED лампа 16

4.7.2 Монтиране на страничната LED лампа 17

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[6x97]		Идентифициране на прост съвет (само текст)
[6x92]		Идентифициране на връзка към видео урок
[6x91]		Идентифициране на необходимите ин-струменти
[6x90]		Идентифициране на необходимите предварителни условия
[6x82]		Идентифициране на условие (ако ..., тогава ...)
[6x78]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Смукателна чаша[00342224]	∅50 мм
Накрайник ТорхTX20[00340865]	6,3 мм (1/4")

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.

Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.

Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентилация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ Тежки, обемисти уреди! Травми на гърба и мускулите ► Операцията по отстраняв се извършва само от обуч ► За преместването на уред ► Използвайте само подход

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Страница 10 от 385

4.2.1 Сваляне на плоската панта

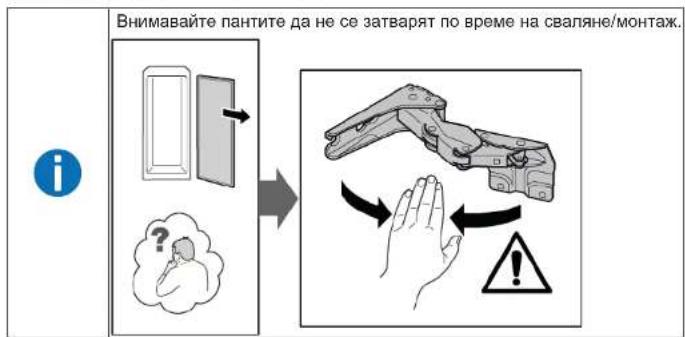

Внимавайте пантите да не се затварят по време на сваляне/монтаж.

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

≈ 5 mm ① ② ②

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ Тежки, обемисти уреди! Травми на гърба и мускулите ► Операцията по отстраняв се извършва само от обуч ► За преместването на уред ► Използвайте само подход

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. Развийте двата винта (1).
2. Свалете горната панта (2).
   3.Извадете вратата(3).
3. Развийте двата винта (4).
4. Свалете долната панта (5).

4.3.2 Монтиране на плъзгащата се панта

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на рафта

Изискване:

Вратата е отворена.

4.4.1 Изваждане на рафта

Издърпайте рафта.

4.4.2 Монтиране на рафта

4.5 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.5.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.5.2 Монтиране на стелажа на вратата

4.6 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.6.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте контейнера за плодове и зеленчуци докъдето може да стигне.
2. 1. Повдигнете контейнера за плодове и зеленчуци в предната част (1).

3. Извадете контейнера (2).

Контейнерът за плодове и зеленчуци е отстранен.

4.6.2 Монтиране на контейнера за плодове и зеленчуци

4.7 Смяна на страничната LED светлина

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

- След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

- Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете са извадени.

4.7.1 Сваляне на страничната LED лампа

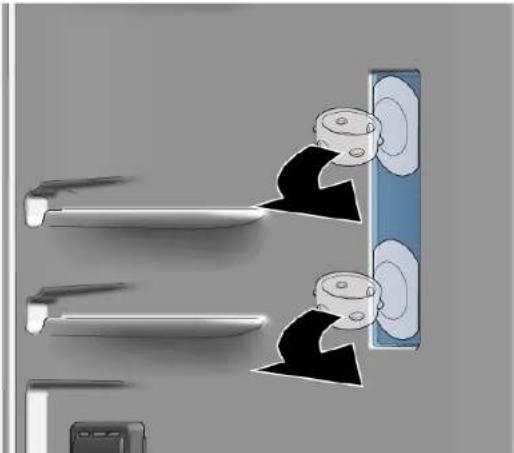

1. Поставете две смукателни чаши върху капака на страничната LED светлина.

2. Издърпайте смукателните чаши напред с едно въртеливо движение.

Капакът на LED лампата е свален.

Ремонт

1. Свалете LED модула.

Страничната LED лампа е свалена.

4.7.2 Монтиране на страничната LED лампа

Поради възможността куките на капака на лампата да се счупят по време на свалянето, резервната странична LED лампа е комплект, който включва LED модул и капак.

▶ Монтирайте в обратен ред.
