Τύπος προϊόντος	Εντοιχιζόμενο ψυγείο
Μάρκα	Neff
Μοντέλο	KI2226DD0
Διαστάσεις (Υ x Π x Β)	177,2 cm x 54,1 cm x 54,8 cm
Καθαρό βάρος	Περίπου 62 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Κατανάλωση ενέργειας	Ενεργειακή κλάση E (σύμφωνα με ΕΕ 2017/1369)
Χωρητικότητα ψυγείου	Περίπου 220 L
Εσωτερικός φωτισμός	LED (αντικαταστάσιμο μέσω ανταλλακτικού)
Διαμερίσματα	Γυάλινα ράφια, συρτάρι λαχανικών, συρτάρι CoolFresh, τηλεσκοπικό συρτάρι, θήκες πόρτας
Ειδικές λειτουργίες	Ζώνη CoolFresh για καλύτερη συντήρηση
Αντιστρεψιμότητα πόρτας	Ναι, με κιτ αντιστρεψιμότητας (επίπεδοι και συρόμενοι μεντεσέδες)
Τύπος τσιμούχας πόρτας	Αποσπώμενη και αντικαταστάσιμη μαγνητική τσιμούχα
Συντήρηση και καθαρισμός	Καθαρισμός με μαλακό πανί και σαπουνόνερο· μη χρησιμοποιείτε λειαντικά προϊόντα
Ασφάλεια	Αποσυνδέστε τη συσκευή πριν από κάθε επισκευή· υποχρεωτικός έλεγχος ασφαλείας σύμφωνα με VDE 0701
Διαθέσιμα ανταλλακτικά	Τσιμούχα πόρτας, μεντεσέδες, ράφια, δοχεία, φωτισμός LED, γυάλινα ράφια
Δυνατότητα επισκευής	Σχεδιασμένο για επισκευή από τον χρήστη σύμφωνα με τις οδηγίες (συμμόρφωση με οικολογικό σχεδιασμό 2021)
Απαιτούμενα εργαλεία για επισκευή	Άκρο Torx TX20, προστατευτικό ύφασμα, ειδικό εργαλείο (αναφ. 00342180)
Τεκμηρίωση	Οδηγίες χρήσης διαθέσιμες σε πολλές γλώσσες (505 σελίδες)

Συχνές ερωτήσεις - KI2226DD0 NEFF

Πώς να αντικαταστήσω την τσιμούχα πόρτας του ψυγείου Neff KI2226DD0;

Αφαιρέστε την παλιά τσιμούχα τραβώντας την από την αυλάκωση. Για να τοποθετήσετε τη νέα, θερμάνετε την ελαφρά με πιστολάκι μαλλιών για να την αναμορφώσετε, στη συνέχεια πιέστε την σταδιακά στην αυλάκωση ξεκινώντας από τις γωνίες. Βεβαιωθείτε ότι η αυλάκωση δεν έχει υποστεί ζημιά. Συμβουλευτείτε την ενότητα 4.1 των οδηγιών για περισσότερες λεπτομέρειες.

Πώς να αλλάξω τη λυχνία LED του ψυγείου;

Ο φωτισμός LED είναι αντικαταστάσιμος. Αποσυνδέστε τη συσκευή 60 δευτερόλεπτα πριν. Αφαιρέστε το κάλυμμα του προβολέα LED τραβώντας το προς τα μέσα και στη συνέχεια προς τα εμπρός, αποσυνδέστε τη μονάδα και αντικαταστήστε την. Χρησιμοποιήστε το ειδικό εργαλείο (αναφ. 00342180). Μετά την επισκευή, εκτελέστε μια δοκιμή ασφαλείας σύμφωνα με VDE 0701.

Το ψυγείο Neff KI2226DD0 έχει αντιστρεπτή πόρτα;

Ναι, η πόρτα είναι αντιστρεπτή. Μπορείτε να αλλάξετε τη φορά ανοίγματος αποσυναρμολογώντας τους επίπεδους και συρόμενους μεντεσέδες (βλ. ενότητες 4.2 και 4.3). Χρησιμοποιήστε άκρο Torx TX20. Η συσκευή πρέπει να είναι αποσυνδεδεμένη και η πόρτα του ντουλαπιού να έχει αφαιρεθεί εκ των προτέρων.

Πώς να καθαρίσω το εσωτερικό του ψυγείου;

Αποσυνδέστε τη συσκευή. Αφαιρέστε όλα τα τρόφιμα και τα αξεσουάρ (ράφια, δοχεία). Καθαρίστε τις επιφάνειες με ένα μαλακό πανί βρεγμένο με χλιαρό νερό και ήπιο απορρυπαντικό. Μη χρησιμοποιείτε λειαντικά προϊόντα ή διαλύτες. Στεγνώστε καλά πριν από την επαναλειτουργία.

Ποια είναι η ιδανική θερμοκρασία για το ψυγείο;

Η συνιστώμενη θερμοκρασία για τον χώρο ψύξης είναι +4 °C έως +5 °C. Χρησιμοποιήστε τον εσωτερικό θερμοστάτη για να ρυθμίσετε τη θερμοκρασία. Για τον χώρο κατάψυξης, διατηρήστε -18 °C.

Πού μπορώ να βρω ανταλλακτικά για το Neff KI2226DD0 μου;

Μπορείτε να παραγγείλετε γνήσια ανταλλακτικά Neff από την υπηρεσία εξυπηρέτησης πελατών ή από την επίσημη ιστοσελίδα. Τα διαθέσιμα ανταλλακτικά περιλαμβάνουν: τσιμούχα πόρτας, μεντεσέδες, ράφια, δοχεία (λαχανικών, CoolFresh, τηλεσκοπικό), φωτισμό LED. Οι αναφορές αναγράφονται στις οδηγίες.

Το συρτάρι CoolFresh είναι αφαιρούμενο;

Ναι, το συρτάρι CoolFresh αφαιρείται γέρνοντάς το προς τα εμπρός και στη συνέχεια τραβώντας το προς τα έξω. Για την επανατοποθέτηση, αντιστρέψτε τη διαδικασία. Συμβουλευτείτε την ενότητα 4.10 των οδηγιών για την πλήρη αντικατάσταση.

Πώς να ξεπαγώσω το ψυγείο;

Το μοντέλο KI2226DD0 πιθανότατα έχει χειροκίνητη απόψυξη για την κατάψυξη. Αποσυνδέστε τη συσκευή, αφαιρέστε τα τρόφιμα και αφήστε την πόρτα ανοιχτή. Τοποθετήστε πετσέτες για να απορροφήσετε το νερό τήξης. Μη χρησιμοποιείτε κοφτερά αντικείμενα για να ξύσετε τον πάγο.

Τι πρέπει να κάνω σε περίπτωση διακοπής ρεύματος;

Κρατήστε την πόρτα κλειστή. Ένα γεμάτο ψυγείο διατηρεί το κρύο για περίπου 4 ώρες, μια γεμάτη κατάψυξη έως και 48 ώρες. Εάν η διακοπή διαρκέσει περισσότερο, ελέγξτε την κατάσταση των τροφίμων πριν τα καταναλώσετε.

Πώς να αντικαταστήσω το γυάλινο ράφι;

Αφαιρέστε το ράφι σηκώνοντάς το ελαφρά και τραβώντας το προς εσάς. Τοποθετήστε το νέο ράφι στους οδηγούς και σπρώξτε το μέχρι το τέρμα. Βλ. ενότητα 4.5 των οδηγιών για περισσότερες λεπτομέρειες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI2226DD0 NEFF

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 213

1.1 Σημαντικές πληροφορίες 213

1.1.1 Σκοπός 213

1.2 Επεξήγηση συμβόλων 213

1.2.1 Επίπεδα κινδύνου 213

1.2.2 Σύμβολα κινδύνου 213

1.2.3 Δομή των προείδοποιήσεων 214

1.2.4 Γενικά σύμβολα 214

Ασφάλεια.... 215

2.1 Γενικές οδηγίες ασφαλείας 215

2.1.1 Όλες οι οικιακές συσκευές 215

Εργαλεία και βοηθήματα.... 216

Επισκευή......217

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 217

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 217

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 217

4.2 Αντικατάσταση επίπεδου μεντεσέ 220

4.2.1 Αφαίρεση επίπεδου μεντεσέ 220

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 221

4.3 Αντικατάσταση συρόμενου μεντεσέ 222

4.3.1 Αφαίρεση συρόμενου μεντεσέ.... 222

4.3.2 Τοποθέτηση συρόμενου μεντεσέ.... 222

4.4 Αντικατάσταση ραφιού πόρτας 223

4.4.1 Αφαίρεση ραφιού πόρτας 223

4.4.2 Τοποθέτηση ραφιού πόρτας 223

4.5 Αντικατάσταση ραφιού 224

4.5.1 Αφαίρεση ραφιού 224

4.5.2 Τοποθέτηση ραφιού 224

4.6 Αντικατάσταση τηλεσκοπικού ραφιού.... 225

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού 225

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού 225

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης 226

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης 226

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης 226

4.8 Αντικατάσταση συρταριού φρούτων και λαχανικών 227

4.8.1 Αφαίρεση συρταριού φρούτων και λαχανικών 227

4.8.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 227

4.9 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 228

4.9.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών....228

4.9.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 228

4.10 Αντικατάσταση συρταριού cool-fresh.... 229

4.10.1 Αφαίρεση συρταριού cool-fresh 229

4.10.2 Τοποθέτηση συρταριού cool-fresh 229

4.11 Αντικατάσταση τηλεσκοπικού συρταριού 230

4.11.1 Αφαίρεση τηλεσκοπικού συρταριού 230

4.11.2 Τοποθέτηση τηλεσκοπικού συρταριού 230

4.12 Αντικατάσταση προβολέα LED.... 231

4.12.1 Αφαίρεση spot φωτισμού LED.... 231

4.12.2 Τοποθέτηση spot φωτισμού LED 232

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[ΥΚΖΟ]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[θεσει]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[θεσει]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[θεσει]		Ταυτοποίηση απαραίτητων εργαλείων
[θεσει]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[θεσει]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[θεσει]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Ειδικό εργαλείο[00342180]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς από to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση συρόμενου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τον επάνω μεντεσέ (2).
3. Αφαιρέστε την πόρτα (3)
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον κάτω μεντεσέ (5).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.4.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.5.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

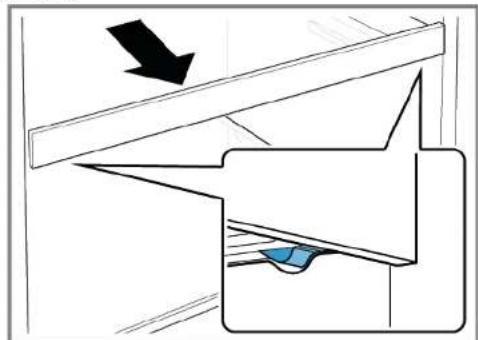

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης

▶ Τραβήξτε προς τα έξω το ράφι χώρου κατάψυξης.

To páfi{xώρου κατάψυξης έχει αφαιρεθεί.

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.8.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→227

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.9.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.10.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Γείρετε το τηλεσκοπικό συρτάρι προς τα εμπρός (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.11.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.12.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.12.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
