Rodzaj produktu	Chłodziarka do zabudowy
Marka	Neff
Model	KI2226DD0
Wymiary (W x S x G)	177,2 cm x 54,1 cm x 54,8 cm
Masa netto	Około 62 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Zużycie energii	Klasa energetyczna E (zgodnie z UE 2017/1369)
Pojemność chłodziarki	Około 220 L
Oświetlenie wewnętrzne	LED (możliwość wymiany za pomocą części zamiennych)
Komory	Szklane półki, pojemnik na warzywa, pojemnik CoolFresh, wysuwany pojemnik, półki w drzwiach
Funkcje specjalne	Strefa CoolFresh dla lepszego przechowywania
Odwracalność drzwi	Tak, z zestawem do odwracania (płaskie i przesuwne zawiasy)
Rodzaj uszczelki drzwi	Magnetyczna uszczelka, zdejmowana i wymienna
Konserwacja i czyszczenie	Czyścić miękką ściereczką i wodą z mydłem; nie używać ściernych środków
Bezpieczeństwo	Odłączyć urządzenie przed naprawą; obowiązkowy test bezpieczeństwa zgodnie z VDE 0701
Dostępne części zamienne	Uszczelka drzwi, zawiasy, półki, pojemniki, oświetlenie LED, szklane półki
Naprawialność	Zaprojektowany do naprawy przez użytkownika zgodnie z instrukcjami (zgodność z ekoprojektem 2021)
Narzędzia potrzebne do naprawy	Końcówka Torx TX20, tkanina ochronna, specjalne narzędzie (nr ref. 00342180)
Dokumentacja	Instrukcja obsługi dostępna w kilku językach (505 stron)

Często zadawane pytania - KI2226DD0 NEFF

Jak wymienić uszczelkę drzwi w lodówce Neff KI2226DD0?

Usuń starą uszczelkę, wyciągając ją z rowka. Aby zamontować nową, lekko podgrzej ją suszarką do włosów, aby nadać jej kształt, a następnie stopniowo wciskaj w rowek, zaczynając od rogów. Upewnij się, że rowek nie jest uszkodzony. Więcej szczegółów znajdziesz w sekcji 4.1 instrukcji.

Jak wymienić żarówkę LED w lodówce?

Oświetlenie LED jest wymienne. Odłącz urządzenie na 60 sekund przed. Zdejmij osłonę reflektora LED, ciągnąc ją do wewnątrz, a następnie do przodu, odłącz moduł i wymień go. Użyj specjalnego narzędzia (nr ref. 00342180). Po naprawie wykonaj test bezpieczeństwa zgodnie z VDE 0701.

Czy lodówka Neff KI2226DD0 ma odwracalne drzwi?

Tak, drzwi są odwracalne. Możesz zmienić kierunek otwierania, demontując płaskie i przesuwne zawiasy (patrz sekcje 4.2 i 4.3). Użyj końcówki Torx TX20. Urządzenie musi być odłączone, a drzwi mebla uprzednio zdjęte.

Jak wyczyścić wnętrze lodówki?

Odłącz urządzenie. Wyjmij całą żywność i akcesoria (półki, pojemniki). Wyczyść powierzchnie miękką ściereczką nasączoną letnią wodą i delikatnym detergentem. Nie używaj ściernych środków ani rozpuszczalników. Dokładnie osusz przed ponownym uruchomieniem.

Jaka jest idealna temperatura dla lodówki?

Zalecana temperatura dla komory chłodziarki wynosi od +4 °C do +5 °C. Użyj wewnętrznego termostatu do regulacji temperatury. Dla komory zamrażarki utrzymuj -18 °C.

Gdzie znaleźć części zamienne do mojego Neff KI2226DD0?

Możesz zamówić oryginalne części zamienne Neff za pośrednictwem serwisu lub na oficjalnej stronie. Dostępne części obejmują: uszczelkę drzwi, zawiasy, półki, pojemniki (na warzywa, CoolFresh, wysuwany), oświetlenie LED. Numery referencyjne podano w instrukcji.

Czy pojemnik CoolFresh jest wyjmowany?

Tak, pojemnik CoolFresh można wyjąć, przechylając go do przodu, a następnie wyciągając. Aby go zamontować, wykonaj czynności w odwrotnej kolejności. Pełną wymianę opisano w sekcji 4.10 instrukcji.

Jak rozmrozić lodówkę?

Model KI2226DD0 prawdopodobnie wymaga ręcznego rozmrażania zamrażarki. Odłącz urządzenie, wyjmij żywność i pozostaw drzwi otwarte. Połóż ręczniki, aby wchłonęły wodę z topnienia. Nie używaj ostrych przedmiotów do skrobania lodu.

Co robić w przypadku awarii zasilania?

Trzymaj drzwi zamknięte. Pełna chłodziarka utrzymuje chłód przez około 4 godziny, pełna zamrażarka do 48 godzin. Jeśli przerwa trwa dłużej, sprawdź stan żywności przed spożyciem.

Jak wymienić szklaną półkę?

Zdejmij półkę, unosząc ją lekko i ciągnąc do siebie. Umieść nową półkę na prowadnicach i wciśnij do oporu. Więcej szczegółów w sekcji 4.5 instrukcji.

INSTRUKCJA OBSŁUGI KI2226DD0 NEFF

4.5 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 339

1.1 Ważne informacje.... 339

1.1.1 Cel dokumentu 339

1.2 Objąśnienie symboli ostrzegawczych....339

1.2.1 Oznaczenie poziomów niebezpieczeństwa 339

1.2.2 Symbole ostrzegawcze 339

1.2.3 Budowa ostrzeżeń 340

1.2.4 Ogólne symbole 340

Bezpieczeństwo.... 341

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 341

2.1.1 Wszystkie sprzęty gospodarstwa domowego 341

Narzędzia i pomoce techniczne 342

Naprawy....343

4.1 Wymiana uszczelki drzwiczek 343

4.1.1 Demontaż uszczelki drzwiczek 343

4.1.2 Montaż uszczelki drzwiczek 343

4.2 Wymiana zawiasu płaskiego 346

4.2.1 Demontaż zawiasu płaskiego.... 346

4.2.2 Montaż zawiasu płaskiego.... 347

4.3 Wymiana zawiasu suwakowego 348

4.3.1 Demontaż zawiasu suwakowego 348

4.3.2 Montaż zawiasu suwakowego.... 348

4.4 Wymiana półki drzwiczek 349

4.4.1 Demontaż półki drzwiczek 349

4.4.2 Montaż półki drzwiczek.... 349

4.5 Wymiana półki.... 350

4.5.1 Demontaż półki.... 350

4.5.2 Montaż półki 350

4.6 Wymiana polki wysuwanej 351

4.6.1 Demontaż półki wysuwanej....351

4.6.2 Montaż półki wysuwanej.... 351

4.7 Wymiana półki komory zamrażarki.... 352

4.7.1 Demontaż półki komory zamrażarki.... 352

4.7.2 Montaż półki komory zamrażarki 352

4.8 Wymiana pojemnika na owoce i warzywa.... 353

4.8.1 Demontaż pojemnika na owoce i warzywa 353

4.8.2 Montaż pojemnika na owoce i warzywa 353

4.9 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa 354

4.9.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa.... 354

4.9.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa.... 354

4.10 Wymiana pojemnika chłodzącego na świeże artykuły.... 355

4.10.1 Demontaż pojemnika chłodzącego na świeże artykuły 355

4.10.2 Montaż pojemnika chłodzącego na świeże artykuły 355

4.11 Wymiana pojemnika wysuwanego.... 356

4.11.1 Demontaż pojemnika wysuwanego.... 356

4.11.2 Montaż pojemnika wysuwanego 356

4.12 Wymiana oświetlenia punktowego LED 357

4.12.1 Demontaż oświetlenia punktowego LED 357

4.12.2 Montaż oświetlenia punktowego LED.... 358

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
Daw31		Identyfikacja prostej wskazówki (tylko tekst)
Daw42		Identyfikacja linku do pliku wideo
Daw43		Identyfikacja narzędzi
Daw47		Identyfikacja wstępnych warunków
Daw48		Identyfikacja warunku (jeżeli)
Daw57		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Narzędzie specjalne[00342180]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

1. Wyjąć dwie osłony zawiasów.


1. 1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

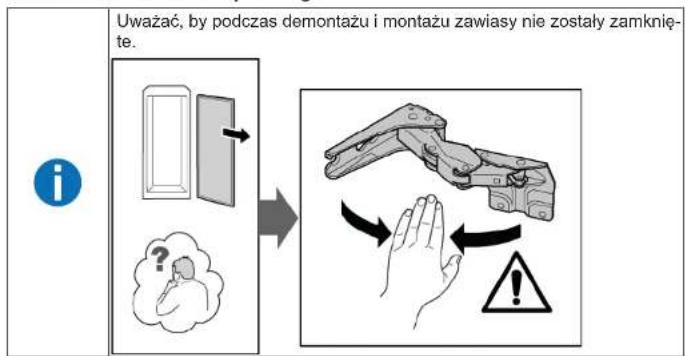

4.3 Wymiana zawiasu suwakowego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Cieżkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
Przemieszczenie urządzenia wymaga udziału dwóch osób.
Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany ciete

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki mebla zostały odlączone od drzwiczek urządzenia. Patrz instrukcja montażu.

4.3.1 Demontaż zawiasu suwakowego

1. Wykręcić dwie śruby (1).
2. Wyjąć zawias górny (2).
3. Wyjąć drzwiczki (3).
4. Wykręcić dwie śruby (4).
5. Wyjąć zawias dolny (5).

Zawiasy są wymontowane.

4.3.2 Montaż zawiasu suwakowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.4.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.

2. Półka wysuwana zostałaione.

4.6.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki komory zamrażarki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki komory zamrażarki

Wyciągnąć półkę komory zamrażarki.

Półka komory zamrażarki zostałaione.

4.7.2 Montaż półki komory zamrażarki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.8.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.→353

2. 1. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. 1. Podnieść pokrywę pojemnika na owoce i warzywa.

2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wy- jąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.9.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.10.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika wysuwanego

1. Przechylić pojemnik wysuwany do przodu (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.11.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.12.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.12.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
