| Τύπος προϊόντος | Ασύρματο κρουστικό δράπανο 20 V |
| Μάρκα | PowerPlus |
| Μοντέλο | POWDP15210 |
| Ονομαστική τάση | 20 V DC |
| Τύπος μπαταρίας | Ιόντων λιθίου (Li-ion) |
| Τσοκ | 13 mm χωρίς κλειδί |
| Ταχύτητα χωρίς φορτίο (χαμηλή) | 0-450 min⁻¹ |
| Ταχύτητα χωρίς φορτίο (υψηλή) | 0-1800 min⁻¹ |
| Συχνότητα κρούσης | 0-7200 / 0-28800 bpm |
| Μέγιστη ροπή | 50 Nm |
| Αριθμός θέσεων ροπής | 23 + 1 (διάτρηση) + 1 (κρούση) |
| Στάθμη ηχητικής πίεσης (LpA) | 76 dB(A) |
| Στάθμη ηχητικής ισχύος (LwA) | 87 dB(A) |
| Δονήσεις (aw) | 6,7 m/s² (K=1,5) |
| Εγγύηση | 36 μήνες |
| Προβλεπόμενη χρήση | Διάτρηση και βίδωμα σε ξύλο, μέταλλο, πλαστικό και τοιχοποιία (μη επαγγελματική χρήση) |
| Περιλαμβανόμενα αξεσουάρ | 1 μπαταρία, 1 φορτιστής, 1 εγχειρίδιο οδηγιών |
| Συντήρηση | Καθαρίστε τις σχισμές εξαερισμού με ένα μαλακό υγρό πανί· μην χρησιμοποιείτε διαλυτικά |
| Βάρος | Περίπου 1,5 kg (με την μπαταρία) |
Συχνές ερωτήσεις - POWDP15210 PowerPlus
Ερωτήσεις χρηστών για POWDP15210 PowerPlus
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το τρυπάνι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας POWDP15210 - PowerPlus και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. POWDP15210 της μάρκας PowerPlus.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWDP15210 PowerPlus
EL Ελληνικά Μετάφραση του πρωτότυπου εγχειριδίου οδηγιών
HR HRVATSKI PRIJEVOD ORIGINALNOG PRIRUČNIKA S UPUTAMA ZA RAD
CS ČESKY PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ
SK SLOVENČINA PREKLAD NÁVODU NA POUŽÍVANIE Z ORIGINÁLU
RO ROMÂNĂ TRADUCEREA MANUALULUI DE INSTRUCTIUNI ORIGINALE
PL POLSKI TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ ...... 3
4 ΣΥΜΒΟΛΑ....3
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ....4
5.1 Χώρος εργασίας ....4
5.2 Нлектрикή ασφάλεια ....4
5.3 Ατομική ασφάλεια....5
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων......5
5.5 Χρήση και φροντίδα εργαλείου μπαταρίας ....6
5.6 Σέρβις 6
6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙΑ......6
7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ......7
7.1 Μπαταρίες....7
7.2 Φορτιστές......8
8 XAPAKTHPISTIKA 8
8.1 Μπαταρία ιόντων λιθίου (5)......8
8.2 Tσοκ χωρίς κλειδί (1)......8
8.3 Δακτύλιος ρύθμισης ροπής (2)......8
8.4 Επιλογέας κίνησης εμπρός/πίσω (επιλογέας αριστερής/δεξιάς περιστροφής) (6)....8
8.5 Μεταβλητή ταχύτητα....8
8.6 Επιλογέας ταχύτητας (3) 8
8.7 Ενδεικτική λυχνία (7) 8
9.1 Φόρτιση του πακέτου μπαταρίας......9
9.1.1 'Ενδειξη φόρτισης (Εικ. 1)....9
9.2 Δείκτης χωρητικότητας μπαταρίας (Εικ. 1a)......10
POWERPLUS HIGH QUALITY TOOLS
POWDP15210 EL
9.3 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. 2)......10
9.4 Τοποθέτηση και αφαίρεση μύτης ή τρυπανιού (Εικ. 3)......10
9.5 Διακόπτης (4) 10
9.5.1 Διακόπτης ασφάλισης (Εικ. 4)......10
9.5.2 Κατεύθυνση περιστροφής (Εικ. 5)......10
9.5.2.1 Περιστροφή προς τα δεξιά:....11
9.5.2.2 Περιστροφή προς τα αριστερά:....11
9.5.3 Μεταβαλλόμενη ταχύτητα ....11
9.6 Ρύθμιση της ροπής στρέψης....11
9.7 Επιλογέας τρόπου λειτουργίας....11
9.8 Επιλογέας ταχύτητας (Εικ. 6)....11
9.9 LED (Eik. 7)....12
10 ΔΙΑΤΡΗΣΗ....12
10.1 Διάτρηση 12
10.2 Διάτρηση σε ξύλο....12
10.3 Διάτρηση σε μέταλλο....12
10.4 Bíδωμα 13
10.5 Ρύθμιση σφυριού 13
11 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ......13
11.1 Καθάρισμα 13
11.2 Συντήρηση....13
12 TEXNIKA ΣΤΟΙΧΕΙΑ 14
13 ΘΟΡΥΒΟΣ 14
14 ΕΓΓΥΗΣΗ 14
15 ПЕРИВАЛЛОН 15
16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ 16

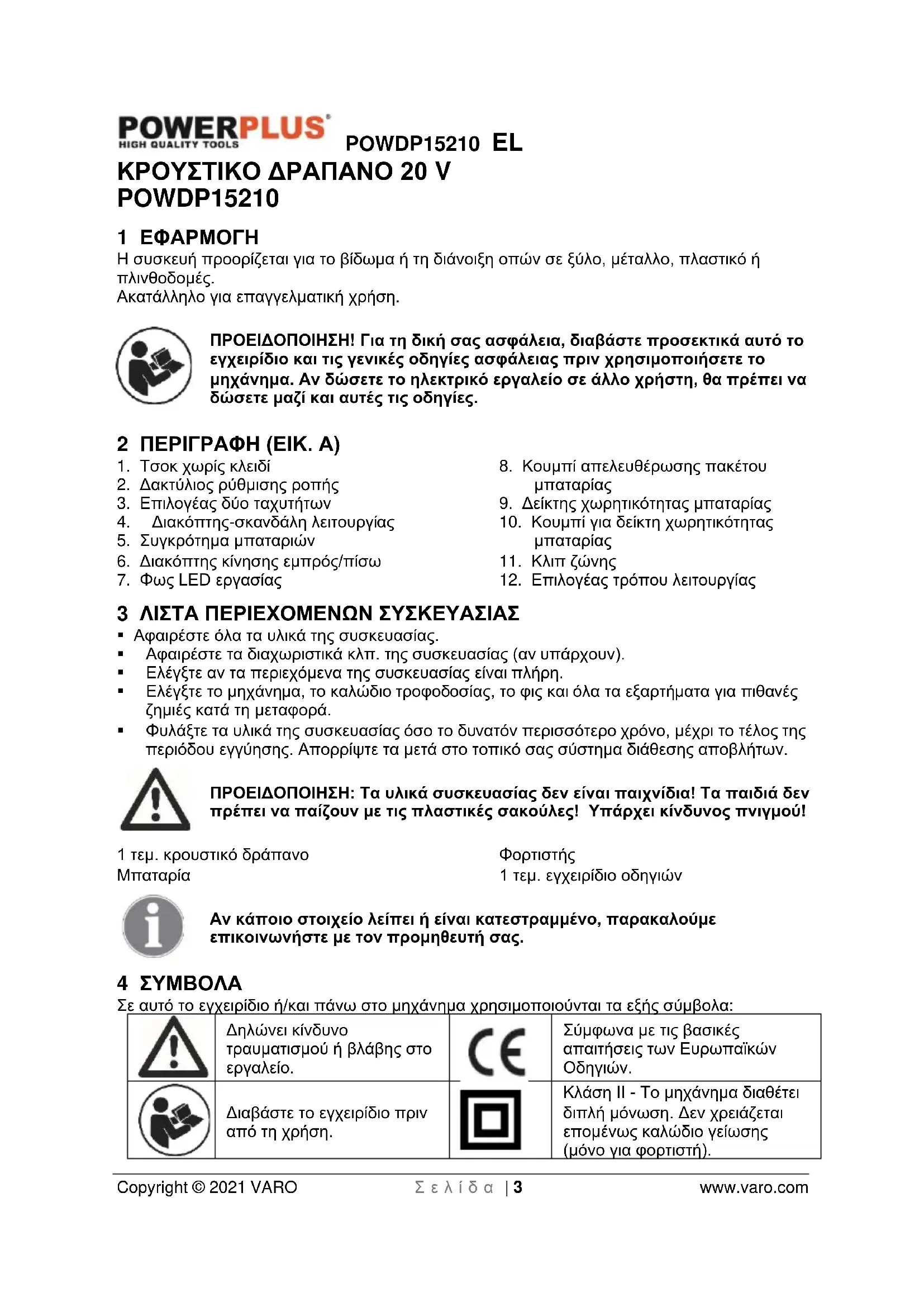

ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ 20 V
POWDP15210
1 ЕФАРМОГН
Η συσκευή προορίζεται για το βίδωμα ή τη διάνοιξη οπών σε ξύλο, μέταλλο, πλαστικό ή πλινθοδομές.
Ακατάλληλο για επαγγελματική χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες.
-
Τσοκ χωρίς κλειδί
-
Δακτύλιος ρύθμισης ροπής
-
Επιλογέας δύο ταχυτήτων
-
Διακόπτης-σκανδάλη λειτουργίας
-
Συγκρότημα μπαταριών
-
Διακόπτης κίνησης εμπρός/πίσω
-
Φως LED εργασίας
-
Κουμπί απελευθέρωσης πακέτου μπαταρίας
-
Δείκτης χωρητικότητας μπαταρίας
-
Κουμπί για δείκτη χωρητικότητας μπαταρίας
-
Κλιπ ζώνης
-
Επιλογέας τρόπου λειτουργίας
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ
▪ Αφαιρέστε όλα τα υλικά της συσκευασίας.
- Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).
Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.
Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.
■ Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού!
1 τεμ. κρουστικό δράπανο
Μπαταρία
Φορτιστής
1 τεμ. εγχειρίδιο οδηγιών
Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας.
4 ΣΥΜΒΟΛΑ
Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:
 | Δηλώνει κίνδυνο τραυματισμού ή βλάβης στο εργαλείο. |  | Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών. |
 | Διαβάστε το εγχειρίδιο πριν από τη χρήση. | [YCAx] | Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης (μόνο για φορτιστή). |
 | Θερμοκρασία περιβάλλοντος 40 °C μέγ. (μόνο για μπαταρία). |  | Μην εκθέσετε τον φορτιστή και το πακέτο μπαταριών στο νερό. |
 | Χρησιμοποιείτε την μπαταρία και τον φορτιστή μόνο μέσα σε κλειστό χώρο. |  | Μην κάψετε το πακέτο μπαταρίας ή τον φορτιστή. |
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ
Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).
5.1 Χώρος εργασίας
- Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.
Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών. - Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.
5.2 Ηλεκτρική ασφάλεια
- Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.
- Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
- Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.
Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. - Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
- Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.
POWDP15210 EL
5.3 Ατομική ασφάλεια
- Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.
- Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.
- Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.
- Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.
- Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις.
- Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.
- Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων
Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.
Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.
- Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.
Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.
- Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.
- Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με
POWDP15210 EL
άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
5.5 Χρήση και φροντίδα εργαλείου μπαταρίας
- Να φορτίζετε μόνο με τον φορτιστή που συνιστάται από τον κατασκευαστή. Ένας φορτιστής που ταιριάζει σε έναν τύπο πακέτου μπαταρίας, μπορεί να αποτελεί κίνδυνο πυρκαγιάς εάν χρησιμοποιηθεί με άλλο πακέτο μπαταρίας.
- Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τα καθορισμένα πακέτα μπαταρίας. Η χρήση διαφορετικών πακέτων μπαταρίας ενέχει τον κίνδυνο τραυματισμού και πυρκανιάς
- Όταν το πακέτο μπαταρίας δε χρησιμοποιείται, να φυλάσσεται μακριά από άλλα μεταλλικό αντικείμενα, όπως συνδετήρες, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, τα οποία μπορεί να δημιουργήσουν σύνδεση μεταξύ των πόλων. Τυχόν ένωση των πόλων της μπαταρίας μπορεί να προκαλέσει ενκαύματα ή πυρκανιά.
- Σε περίπτωση κακομεταχείρισης, μπορεί να πεταχτεί υγρό από τη μπαταρία. Αποφύγετε να έρθετε σε επαφή με το υγρό αυτό. Αν έρθετε κατά λάθος σε επαφή, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, συμβουλευτείτε γιατρό. Το υγρό μπαταρίας μπορεί να προκαλέσει ερεθισμό ή έγκαυμα.
Μη χρησιμοποιείτε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή μετατροπή. Οι μπαταρίες που φέρουν ζημιές ή μετατροπές μπορεί να συμπεριφερθούν απρόβλεπτα και να προκαλέσουν φωτιά, έκρηξη και κίνδυνο τραυματισμού. - Μην εκθέτετε το πακέτο μπαταρίας ή το εργαλείο σε φωτιά ή ακραίες θερμοκρασίες. Μπορεί να προκληθεί πυρκαγιά και η έκθεση σε θερμοκρασία άνω των 130 °C μπορεί να προκαλέσει έκρηξη.
- Ακολουθείτε όλες τις οδηγίες φόρτισης και μην φορτίζετε το πακέτο μπαταρίας ή το εργαλείο σε θερμοκρασία εκτός του εύρους θερμοκρασιών που επισημαίνεται στις οδηγίες. Ο λανθασμένος τρόπος φόρτισης ή η φόρτιση εκτός των συνιστώμενων θερμοκρασιών, μπορεί να προκαλέσει ζημιά στη μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς.
5.6 Σέρβις
- Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας.
6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΥΠΑΝΙΑ
- Να χειρίζεστε τα ηλεκτρικά εργαλεία από τις μονωμένες λαβές, γιατί το κοπτικό εργαλείο μπορεί να έρθει σε επαφή με κάποια κρυφή καλωδίωση. Εάν υπάρξει επαφή με ηλεκτροφόρο καλώδιο, θα περάσει ηλεκτρικό ρεύμα στα εκτεθειμένα μεταλλικά μέρη του εργαλείου, προκαλώντας ηλεκτροπληξία στο χειριστή.
- Αφήστε τη μύτη να κρυώσει προτού την ακουμπήσετε, αλλάξετε ή προσαρμόσετε. Οι μύτες θερμαίνονται σημαντικά κατά τη χρήση και μπορεί να υποστείτε ένκαυμα.
- Αποφύγετε να θέτετε το εργαλείο σε λειτουργία χωρίς λόγο. Ξεκινήστε την εργασία σας αμέσως αφού ενερνοποιήσετε το εργαλείο.
Μην αφήνετε κάτω το εργαλείο μέχρι να σταματήσει εντελώς. Τα κινούμενα μέρη του μπορεί να πιαστούν στην επιφάνεια και να απομακρύνουν βίαια το εργαλείο από τα χέρια σας. - Κατά τη χρήση ενός ηλεκτρικού εργαλείου χειρός, να το κρατάτε γερά και με τα δύο χέρια για να αντιστέκεστε στη ροπή εκκίνησης.
- Μην αφήνετε το εργαλείο χωρίς επίβλεψη όταν είναι συνδεδεμένο με την μπαταρία. Απενεργοποιήστε το εργαλείο και αφαιρέστε την μπαταρία προτού φύνετε.
- Ο φορτιστής μπαταρίας ανεβάζει θερμοκρασία κατά τη χρήση. Η θερμότητα που εκπέμπει ο φορτιστής μπορεί να φθάσει σε επισφαλή επίπεδα και, εάν δεν υπάρχει επαρκής αερισμός, μπορεί να προκληθεί πυρκαγιά λόγω ηλεκτρικής βλάβης ή χρήσης του εργαλείου σε ζεστό περιβάλλον. Μην τοποθετείτε το φορτιστή σε εύφλεκτη επιφάνεια.
POWDP15210 EL
Μην εμποδίζετε τις σχισμές αερισμού που ενδεχομένως διαθέτει ο φορτιστής. Να αποφεύγετε ιδιαίτερα την τοποθέτηση του φορτιστή επάνω σε χαλιά. Εκτός από εύφλεκτα, εμποδίζουν και τις σχισμές αερισμού κάτω από το φορτιστή. Τοποθετήστε το φορτιστή επάνω σε μια σταθερή, συμπαγή, μη εύφλεκτη επιφάνεια (π.χ. σταθερός μεταλλικός πάγκος εργασίας ή δάπεδο από μπετόν) τουλάχιστον 30 εκατοστά μακρυά από όλα τα εύφλεκτα αντικείμενα, όπως κουρτίνες ή τοίχους. Ο χώρος πρέπει να διαθέτει πυροσβεστήρα και ανιχνευτή καπνού. Να επιτηρείτε τακτικά το φορτιστή και την μπαταρία κατά τη διάρκεια της φόρτισης.
■ Το προϊόν αυτό δεν είναι παιχνίδι. Κρατήστε το μακριά από τα παιδιά.
- Οι προειδοποιήσεις, οι προφυλάξεις και οι οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο οδηγιών δεν μπορούν να καλύψουν όλες τις πιθανές συνθήκες και καταστάσεις. Πρέπει να γίνει κατανοητό από τον χειριστή ότι η κοινή λογική και η προσοχή είναι παράγοντες που αφορούν τον ίδιο και δεν μπορούν να ενσωματωθούν σε αυτό το προϊόν.
7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΦΟΡΤΙΣΤΕΣ
Να χρησιμοποιείτε αποκλειστικά μπαταρίες και φορτιστές που αφορούν αυτό το μηχάνημα.
7.1 Μπαταρίες
■ Μην επιχειρήσετε ποτέ να τις ανοίξετε για οποιονδήποτε λόγο.
- Μην αποθηκεύσετε το προϊόν σε μέρος όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C
■ Φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος, μεταξύ 4 °C και 40 °C.
- Φυλάσσετε τις μπαταρίες σας σε δροσερό και ξηρό μέρος (5 °C-20 °C). Μην αποθηκεύσετε ποτέ τις μπαταρίες αποφορτισμένες.
- Είναι καλύτερο για τις μπαταρίες ιόντων λιθίου να αποφορτίζονται και να τις επαναφορτίζονται τακτικά (τουλάχιστον 4 φορές το χρόνο). Η ιδανική φόρτιση για μακροπρόθεσμη αποθήκευση της μπαταρίας σας ιόντων λιθίου είναι στο 40% της χωρητικότητάς της.
- Όταν απορρίπτετε μπαταρίες, ακολουθείτε τις οδηγίες που δίνονται στην ενότητα "Προστασία του περιβάλλοντος".
Μην προκαλέσετε βραχυκύκλωμα. Αν ο θετικός (+) και ο αρνητικός (-) ακροδέκτης έρθουν σε επαφή μεταξύ τους άμεση ή μέσω τυχαίας επαφής με μεταλλικά αντικείμενα, η μπαταρία θα βραχυκυκλωθεί και θα προκληθεί υπερβολική ένταση ρεύματος που με τη σειρά του θα δημιουργήσει θερμότητα η οποία μπορεί να έχει ως αποτέλεσμα να σπάσει το περίβλημα ή να προκληθεί φωτιά.
Μη θερμάνετε μπαταρίες. Αν οι μπαταρίες θερμανθούν πάνω από τους 100 °C, τα στεγανοποιητικά και μονωτικά διαχωριστικά και άλλα εξαρτήματα από πολυμερή υλικά μπορεί να καταστραφούν, με αποτέλεσμα τη διαρροή ηλεκτρολύτη ή/και εσωτερικού βραχυκυκλώματος και στη συνέχεια τη δημιουργία θερμότητας που θα προκαλέσει σχίσιμο ή φωτιά. Επιπλέον, μη ρίχνετε μπαταρίες στη φωτιά, γιατί μπορεί να προκληθεί έκρηξη ή/και έντονη καύση.
- Υπό ακραίες συνθήκες, μπορεί να προκληθεί διαρροή μπαταρίας. Σε περίπτωση που παρατηρήσετε υγρό πάνω στην μπαταρία, κάντε τα εξής:
-Σκουπίστε προσεκτικά το υγρό με ένα πανί. Αποφύγετε την επαφή με το δέρμα.
-Σε περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες:
√ Ξεπλύνετε αμέσως με νερό. Ουδετεροποιήστε με ένα ήπιο οξύ, όπως χυμό λεμονιού ή ξύδι.
√ Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά. Συμβουλευτείτε γιατρό.
POWDP15210 EL
Κίνδυνος πυρκαγιάς! Αποφύγετε το βραχυκύκλωμα των επαφών μιας αποσπασμένης μπαταρίας. Μην κάψετε την μπαταρία.
7.2 Φορτιστές
■ Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες.
▪ Αντικαταστήστε αμέσως οποιοδήποτε καλώδιο χαλάσει.
■ Μην εκθέσετε τον φορτιστή στη βροχή.
■ Μην ανοίξετε τον φορτιστή.
■ Μην πασπατεύετε τον φορτιστή.
- Ο φορτιστής προορίζεται για χρήση μόνο σε εσωτερικό χώρο.
8 XAPAKTHPIΣTIKA
8.1 Μπαταρία ιόντων λιθίου (5)
Πλεονεκτήματα μπαταριών ιόντων λιθίου:
- Οι μπαταρίες ιόντων λιθίου έχουν μεγαλύτερη αναλογία χωρητικότητας/βάρους (περισσότερη ισχύς με λιγότερο βάρος, πιο συμπαγής μπαταρία).
- Χωρίς φαινόμενο μνήμης (η απώλεια της χωρητικότητας μετά από αρκετούς κύκλους φόρτισης/αποφόρτισης) όπως άλλοι τύποι μπαταριών. (νικελίου-καδμίου, νικελίου-μετάλλου,...).
■ Περιορισμένη εκφόρτιση μπαταρίας (ανατρέξτε επίσης στο κεφάλαιο: Φύλαξη).
8.2 Τσοκ χωρίς κλειδί (1)
Το δράπανο σας έχει ένα τσοκ χωρίς κλειδί το οποίο σάς επιτρέπει να σφίξετε με το χέρι ή να απελευθερώσετε τη λεπίδα του τρυπανιού στις σιαγόνες.
8.3 Δακτύλιος ρύθμισης ροπής (2)
Το δράπανο έχει ένα δακτύλιο ρύθμισης ροπής. Σας επιτρέπει να επιλέγετε την επιθυμητή ροπή ανάλογα με την εργασία που πρόκειται να εκτελέσετε (κάρφωμα διαφορετικών ειδών από βίδες σε διαφορετικά υλικά). Η σωστή ρύθμιση εξαρτάται από τον τύπο του υλικού και το μέγεθος της βίδας που χρησιμοποιείτε.
8.4 Επιλογέας κίνησης εμπρός/πίσω (επιλογέας αριστερής/δεξιάς περιστροφής) (6)
Το δράπανο έχει έναν επιλογέα κίνησης εμπρός/πίσω ο οποίος βρίσκεται πάνω από τον διακόπτη σκανδάλης.
ΠΡΟΣΟΧΗ: Για να αποφύγετε ζημιά στον μηχανισμό ταχυτήτων, πάντα να περιμένετε μέχρι το τσοκ να σταματήσει εντελώς πριν αλλάξετε την κατεύθυνση περιστροφής ή επιλέξετε μια άλλη ταχύτητα (HI-LO). Για να σταματήσετε, απελευθερώστε τη σκανδάλη.
8.5 Μεταβλητή ταχύτητα
Το ασύρματο δράπανό σας έχει ένα διακόπτη μεταβλητής ταχύτητας. Η ταχύτητα περιστροφής και η ροπή θα αυξηθούν/μειωθούν ανάλογα με την πίεση που εφαρμόζετε στη σκανδάλη. Το δράπανο διαθέτει ένα ηλεκτρικό φρένο, όταν αφήσετε τη σκανδάλη, το τσοκ σταματά να περιστρέφεται.
8.6 Επιλογέας ταχύτητας (3)
Τα ασυρματο δραπανο έχει γρανάζι δύο ταχυτήτων, και έχουν σχεδιαστεί για διάτρηση ή βίδωμα σε LO (1) (χαμηλή) ή HI (υψηλή) (1). Ένας συρόμενος διακόπτης βρίσκεται στο πάνω μέρος του δραπάνου για να επιλέξετε LO (1) (χαμηλή) ή HI (1) (υψηλή) ταχύτητα.
8.7 Ενδεικτική λυχνία (7)
Το ασύρματο δράπανο είναι εξοπλισμένο με ενδεικτική λυχνία στο μπροστινό μέρος (πάνω από το συγκρότημα μπαταριών).
POWDP15210 EL
8.8 Μαλακή λαβή TPR
Το ασύρματο δράπανο είναι εξοπλισμένο με μαλακή λαβή TPR και προστατευτικά μέρη. Το TPR (θερμοπλαστικό ελαστικό) είναι ελαστικό, αποσβεστικό κραδασμών και φιλικό προς το περιβάλλον (ανακυκλώσιμο)
9 ΛΕΙΤΟΥΡΓΙΑ
9.1 Φόρτιση του πακέτου μπαταρίας
Το συγκρότημα μπαταριών για αυτό το εργαλείο έχει χαμηλή φόρτιση για την αποτροπή πιθανών προβλημάτων, επομένως, πρέπει να φορτίσετε την μπαταρία πριν την πρώτη χρήση.
Σημείωση: Οι ισχύς των μπαταριών δεν φτάνει στο μέγιστο με την πρώτη φόρτιση. Η πλήρης φόρτιση θα επιτευχθεί μετά από αρκετούς κύκλους φόρτισης. Η μπαταρία πρέπει να χρησιμοποιείται μόνο σε εσωτερικό χώρο.
Μετά από κανονική χρήση, απαιτείται περίπου 1 ώρα φόρτιση για να φορτιστεί πλήρως η μπαταρία.
Το πακέτο μπαταρίας θα είναι ελαφρώς ζεστό στο άγγιγμα κατά τη φόρτιση. Αυτό είναι φυσιολογικό και δεν είναι ένδειξη προβλήματος.
Μην τοποθετήσετε τον φορτιστή σε μέρος με υπερβολική ζέστη ή κρύο. Το καλύτερο είναι η κανονική θερμοκρασία δωματίου. Όταν η μπαταρία φορτιστεί πλήρως, αποσυνδέστε τον φορτιστή από το ρεύμα και αφαιρέστε το πακέτο μπαταρίας από τον φορτιστή.
Σημείωση:
- Περιμένετε να κρυώσει τελείως το πακέτο μπαταρίας πριν από τη φόρτιση
- Επιθεωρείτε το πακέτο μπαταρίας πριν από τη φόρτιση. Μη φορτίσετε ένα πακέτο μπαταρίας που έχει ραγίσει ή έχει διαρροή.
9.1.1 Ένδειξη φόρτισης (Εικ. 1)
Συνδέστε το φορτιστή στην πρίζα ρεύματος.
▪ Σταθερό πράσινο: έτοιμο για φόρτιση.
▪ Αναβοσβήνει κόκκινο κατά τη φόρτιση.
▪ Σταθερό πράσινο: φορτίστηκε.
■ Σταθερό πράσινο και κόκκινο: ζημιά στην μπαταρία ή στο φορτιστή.
Σημείωση: Αν το πακέτο μπαταρίας δεν μπορεί να τοποθετηθεί καλά, αποσυνδέστε το και βεβαιωθείτε ότι είναι το σωστό μοντέλο για αυτό τον φορτιστή, όπως φαίνεται στο διάγραμμα προδιαγραφών. Μη φορτίσετε κανένα άλλο πακέτο μπαταρίας ή οποιοδήποτε πακέτο μπαταρίας που δεν μπορεί να τοποθετηθεί με ασφάλεια στον φορτιστή.
- Να επιτηρείτε τακτικά το φορτιστή και την μπαταρία όταν είναι σε σύνδεση
- Όταν ολοκληρωθεί η φόρτιση, βγάλτε το φορτιστή από την πρίζα και αποσυνδέστε τον από την μπαταρία.
- Αφήστε την μπαταρία να κρυώσει εντελώς προτού τη χρησιμοποιήσετε.
- Φυλάξτε το φορτιστή και την μπαταρία σε εσωτερικό χώρο, μακριά από τα παιδιά.
ΣΗΜΕΙΩΣΗ: Αν η μπαταρία ζεσταθεί πολύ μετά από συνεχή χρήση του εργαλείου, αφήστε τη να κρυώσει στη θερμοκρασία δωματίου πριν τη φορτίσετε. Αυτό θα παρατείνει τη διάρκεια ζωής των μπαταριών σας.
POWDP15210 EL
ΣΗΜΕΙΩΣΗ: Αφαιρείτε το πακέτο μπαταρίας από τη βάση του φορτιστή, χρησιμοποιώντας τον αντίχειρα ή τα δάχτυλά σας, πατώντας μέσα το κουμπί απελευθέρωσης του πακέτου μπαταρίας και ταυτόχρονα τραβώντας έξω το πακέτο μπαταρίας.
9.2 Δείκτης χωρητικότητας μπαταρίας (Εικ. 1a)
Στην μπαταρία υπάρχουν δείκτες χωρητικότητας της μπαταρίας και μπορείτε να ελέγχετε την κατάσταση της χωρητικότητάς της πατώντας το κουμπί (12). Προτού χρησιμοποιήσετε το μηχάνημα, πατήστε τη σκανδάλη για να ελέγξετε εάν η μπαταρία είναι επαρκώς φορτισμένη.
Αυτά τα 3 LED δείχνουν την κατάσταση της φόρτισης της μπαταρίας:
3 LED αναμμένα: Μπαταρία πλήρως φορτισμένη.
2 LED αναμμένα: Μπαταρία φορτισμένη κατά 60%.
1 LED αναμμένο: Μπαταρία σχεδόν εκφορτισμένη.
9.3 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. 2)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν κάνετε οποιαδήποτε ρύθμιση, βεβαιωθείτε ότι το δράπανο είναι σβηστό, με τον επιλογέα κατεύθυνσης περιστροφής στη μεσαία θέση.
Αφαιρέστε την μπαταρία: πατήστε το μηχανισμό απασφάλισης της μπαταρίας και, συγχρόνως, τραβήξτε την μπαταρία προς τα έξω.
Για να τοποθετήσετε πακέτο μπαταρίας της μπαταρίας, σπρώξτε το πάνω στις επαφές του εργαλείού.
9.4 Τοποθέτηση και αφαίρεση μύτης ή τρυπανιού (Εικ. 3)
Αυτό το δράπανο διαθέτει τσοκ χωρίς κλειδί που εμποδίζει το λασκάρισμα της μύτης ή του τρυπανιού και σας επιτρέπει να σφίγγετε και να απελευθερώνετε με το χέρι τη μύτη στις και από τις σιαγόνες του τσοκ.
Γυρίστε με το άλλο χέρι τον δακτύλιο Α προς τα αριστερά, μέχρις ότου το άνοιγμα του τσοκ του δραπάνου να είναι αρκετά μεγάλο για να δεχθεί τη μύτη.
▪ Βάλτε το τρυπάνι ή τη μύτη κατσαβιδιού μέσα στο τσοκ του δραπάνου.
Γυρίστε τον δακτύλιο Α προς τα δεξιά μέχρι να σφιχτεί καλά το εργαλείο.
Αφαιρέστε τη μύτη με την αντίστροφη διαδικασία.
9.5 Διακόπτης (4)
Το δράπανο ξεκινά και σταματά πιέζοντας και ελευθερώνοντας τον διακόπτη-σκανδάλη.
9.5.1 Διακόπτης ασφάλισης (Εικ. 4)
Ο διακόπτης-σκανδάλη μπορεί να ασφαλιστεί στη θέση OFF.
Αυτό βοηθά στο να μειωθούν οι πιθανότητες τυχαίου ξεκινήματος του εργαλείου όταν αυτό δεν χρησιμοποιείται. Για να ασφαλίσετε τον διακόπτη-σκανδάλη, θέστε τον επιλογέα κατεύθυνσης περιστροφής στην κεντρική θέση.
9.5.2 Κατεύθυνση περιστροφής (Εικ. 5)
Η κατεύθυνση της περιστροφής ελέγχεται από τον επιλογέα κατεύθυνσης περιστροφής που βρίσκεται πάνω από τον διακόπτη-σκανδάλη.
9.5.2.1 Περιστροφή προς τα δεξιά:
Δεξιά: Για να επιλέξετε περιστροφή προς τα εμπρός, απελευθερώστε τον διακόπτη λειτουργίας και πιέστε τον μοχλό κίνησης εμπρός/πίσω προς την αριστερή πλευρά του εργαλείου.
9.5.2.2 Περιστροφή προς τα αριστερά:
Αριστερά: Για να επιλέξετε περιστροφή προς τα πίσω, πιέστε τον μοχλό προς τη δεξιά πλευρά του εργαλείου.
9.5.3 Μεταβαλλόμενη ταχύτητα
Αυτό το εργαλείο διαθέτει διακόπτη μεταβαλλόμενης ταχύτητας, με τον οποίο αυξάνετε την ταχύτητα και τη ροπή στρέψης, αυξάνοντας την πίεση της σκανδάλης.
Η ταχύτητα ελέγχεται από τον βαθμό πίεσης πάνω στον διακόπτη-σκανδάλη.
9.6 Ρύθμιση της ροπής στρέψης
Η ροπή στρέψης ρυθμίζεται περιστρέφοντας τον δακτύλιο ρύθμισης της ροπής. Η ροπή είναι μεγαλύτερη όταν ο δακτύλιος ρυθμίζεται σε υψηλότερη θέση. Η ροπή είναι μικρότερη όταν ρυθμίζεται σε χαμηλότερη θέση. Το “1” είναι η χαμηλότερη θέση και το “23” η υψηλότερη.
Η ρύθμιση της ροπής στρέψης βασίζεται σε τιμές ρύθμισης ανάλογα με τις βίδες και το υλικό. Ρυθμίστε στην κατάλληλη ροπή. Αν η βίδα είναι μακριά και το υλικό είναι σκληρό, επιλέξτε υψηλότερη τιμή.
Παρατήρηση:
Η λειτουργία ρύθμισης ροπής λειτουργεί μόνο σε συνδυασμό με τη λειτουργία κατσαβιδιού.
9.7 Επιλογέας τρόπου λειτουργίας
■ Περιστρέψτε τον επιλογέα τρόπου λειτουργίας και αφήστε το δείκτη να ευθυγραμμιστεί
στην κρουστική λειτουργία για την επιλογή της λειτουργίας κρούσης.
■ Περιστρέψτε τον επιλογέα τρόπου λειτουργίας και αφήστε το δείκτη να ευθυγραμμιστεί στη
λειτουργία τρυπανιού για την επιλογή της λειτουργίας διάτρησης.
■ Περιστρέψτε τον επιλογέα τρόπου λειτουργίας και αφήστε το δείκτη να ευθυγραμμιστεί στη
λειτουργία κατσαβιδιού για την επιλογή της λειτουργίας βιδώματος.
9.8 Επιλογέας ταχύτητας (Εικ. 6)
ΣΗΜΕΙΩΣΗ: Το σημάδι “1” είναι η θέση Χαμηλής ταχύτητας, και το σημάδι “2” είναι η θέση Υψηλής ταχύτητας. Και τα δύο είναι χαραγμένα πάνω στο κουμπί του επιλογέα δύο ταχυτήτων.
Το δράπανο διαθέτει μηχανισμό μετάδοσης κίνησης δύο ταχυτήτων που έχει σχεδιαστεί για διάτρηση σε ταχύτητα 1 (ΧΑΜΗΛΗ) ή 2 (ΥΨΗΛΗ). Στο πάνω μέρος του δραπάνου βρίσκεται ένας επιλογέας κίνησης για την επιλογή είτε χαμηλής είτε υψηλής ταχύτητας. Όταν σπρώχνετε το κουμπί προς τα εμπρός και επιλέγετε την περιοχή χαμηλής ταχύτητας, η ταχύτητα μειώνεται αλλά αυξάνεται η ισχύς και η ροπή στρέψης. Όταν χρησιμοποιείτε το δράπανο στην περιοχή υψηλής ταχύτητας η ταχύτητα αυξάνει αλλά παρέχεται μικρότερη ισχύς και ροπή στρέψης. Χρησιμοποιείτε χαμηλή ταχύτητα για εργασίες που απαιτούν μεγάλη ισχύ και ροπή στρέψης και υψηλή ταχύτητα για εργασίες διάτρησης.
POWDP15210 EL
Σημαντικό: Μη ρυθμίσετε ΠΟΤΕ αυτόν τον επιλογέα δύο ταχυτήτων ενώ το δράπανο είναι σε λειτουργία. Περιμένετε πάντα πρώτα να σταματήσει τελείως.
9.9 Φως LED (Eik. 7)
Μπορείτε να ανάψετε το φως LED εργασίας πριν θέσετε σε λειτουργία το μοτέρ, αν πιέσετε ελαφρώς τον διακόπτη, και να φωτίσετε την περιοχή εργασίας, είτε για έλεγχο στην αρχή είτε συνεχώς για όλη τη διάρκεια της εργασίας σας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κοιτάζετε απευθείας τη φωτεινή δέσμη του φακού. Μην κατευθύνετε ποτέ τη δέσμη προς οποιοδήποτε άτομο ή αντικείμενο άλλο εκτός από το τεμάχιο εργασίας.
Μην κατευθύνετε σκόπιμα τη δέσμη προς άτομα και βεβαιώνεστε ότι δεν κατευθύνεται προς τα μάτια κάποιου ατόμου για περισσότερο από 0,25 δευτ.
10 ΔΙΑΤΡΗΣΗ
10.1 Διάτρηση
Πριν από τη χρήση για διάτρηση, Ο επιλογέας τρόπου λειτουργίας θα πρέπει να είναι
ρυθμισμένος στη θέση διάτρησης “
Όταν κάνετε διάτρηση σε σκληρή ομαλή επιφάνεια, χρησιμοποιήστε έναν ζουμπά για να σημαδέψετε τη θέση της τρύπας. Έτσι θα αποφύγετε να βγει το κοπτικό διάτρησης από το κέντρο όταν ξεκινά η δημιουργία της τρύπας. Κρατάτε το εργαλείο γερά και τοποθετείτε την του τρυπανιού ή της μύτης μέσα στο τεμάχιο εργασίας, ασκώντας μόνο όσο πίεση χρειάζεται ώστε η μύτη να συνεχίζει να τρυπά. Μην εξαναγκάζετε ή ασκείτε πλευρική πίεση για να επιμηκύνετε την τρύπα.
10.2 Διάτρηση σε ξύλο
Για μέγιστη απόδοση, χρησιμοποιείτε υψηλής ταχύτητας κοπτικά διάτρησης από ατσάλι για διάτρηση σε ξύλο. . Περιστρέψτε τον επιλογέα τρόπου λειτουργίας στη λειτουργία διάτρησης «
» Αρχίστε τη διάτρηση σε πολύ χαμηλή ταχύτητα για να αποφύγετε να γλιστρήσει το κοπτικό από το σημείο εκκίνησης. Αυξήστε την ταχύτητα καθώς το κοπτικό τρυπάει το υλικό. Όταν ανοίγετε τρύπες, τοποθετείτε ένα κομμάτι ξύλου πίσω από το υλικό εργασίας για να αποφύγετε τον θρυμματισμό των άκρων πίσω από την τρύπα.
10.3 Διάτρηση σε μέταλλο
Για μέγιστη απόδοση, χρησιμοποιείτε υψηλής ταχύτητας κοπτικά διάτρησης από ατσάλι για διάτρηση σε μέταλλο. Περιστρέψτε τον επιλογέα τρόπου λειτουργίας στη λειτουργία διάτρησης
«». Αρχίστε τη διάτρηση σε πολύ χαμηλή ταχύτητα για να αποφύγετε να γλιστρήσει το κοπτικό από το σημείο εκκίνησης. Αυξήστε την ταχύτητα καθώς το κοπτικό τρυπάει το υλικό. Διατηρήστε μια ταχύτητα και πίεση που επιτρέπουν την κοπή χωρίς να υπερθερμαίνεται το κοπτικό διάτρησης.
Η άσκηση πολύ μεγάλης πίεσης, θα έχει ως αποτέλεσμα:
- Υπερθέρμανση του δραπάνου
- Φθορά των ρουλεμάν
– Κύρτωση ή το κάψιμο των κοπτικών διάτρησης
-Δημιουργία τρυπών εκτός κέντρου και ανώμαλου σχήματος
POWDP15210 EL
Όταν ανοίγετε μεγάλες τρύπες μέσα σε μέταλλο, συνιστάται να κάνετε πρώτα διάτρηση με μικρό κοπτικό άκρο και να τελειώνετε με ένα μεγαλύτερο. Επίσης, λιπαίνετε το δράπανο με λάδι για να βελτιώσετε τη διενέργεια της διάτρησης και να αυξήσετε τη διάρκεια ζωής του δραπάνου.
10.4 Bíδωμα
Για τη μέγιστη δυνατή απόδοση, χρησιμοποιήστε καλής ποιότητας μύτες για βίδωμα και στρέψτε τον επιλογέα τρόπου λειτουργίας στη θέση λειτουργίας κατσαβιδιού«.
Εξασφαλίστε ένα περιθώριο ασφαλείας σταθεροποιώντας τη ρύθμιση της ροπής όσο χαμηλά χρειάζεται. Χρησιμοποιήστε πολύ χαμηλή ρύθμιση ροπής, όταν βιδώνετε για πρώτη φορά μικρές βίδες σε μαλακά υλικά. Στη συνέχεια, προσαρμόστε τη ρύθμιση για τον προσδιορισμό της απαιτούμενης δύναμης.
ΣΗΜΕΙΩΣΗ: Η απαιτούμενη ρύθμιση ροπής εξαρτάται από το στοιχείο που βιδώνεται. Στην περίπτωση κοχλιών, λάβετε υπόψη τις διαστάσεις, το μήκος και τον τύπο του υλικού
10.5 Ρύθμιση σφυριού
Για τη μέγιστη δυνατή απόδοση, χρησιμοποιήστε καλής ποιότητας μύτες πλινθοδομής για σφυροδράπανο και στρέψτε τον επιλογέα τρόπου λειτουργίας στη θέση κρουστικής
λειτουργίας«
Χρησιμοποιείτε αυτή τη ρύθμιση μόνο για να κάνετε διάτρηση σε πέτρα/μπετόν. Η ρύθμιση σφυριού λειτουργεί καλά κατά τη διάτρηση/τεμάχισμα υλικών.
Η μύτη του εργαλείου ΠΡΕΠΕΙ να πιεστεί καλά για να ενεργοποιηθεί η λειτουργία σφυριού.
ΣΗΜΕΙΩΣΗ: Να χρησιμοποιείτε μόνο μύτες πλινθοδομής κατά τη διάτρηση υλικών πλινθοδομής.
11 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ
11.1 Καθάρισμα
- Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το μοτέρ.
- Καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε χρήση.
▪ Διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.
Εάν οι βρωμιές δεν βγουν χρησιμοποιήστε μαλακό ύφασμα βρεγμένο με σαπουνάδα.
Μη χρησιμοποιείτε ποτέ διαλυτικά όπως πετρέλαιο, αλκοόλ, αμμωνία, κτλ. Αυτά τα διαλυτικά μπορεί να κάνουν ζημιά στα πλαστικά μέρη.
11.2 Συντήρηση
- Οι μηχανές μας έχουν σχεδιαστεί για μεγάλη διάρκεια λειτουργικής ζωής, με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του μηχανήματος.
12 TEXNIKA ΣΤΟΙΧΕΙΑ
| Τσοκ | 13 mm χωρίς κλειδί |
| Παροχή ρεύματος | 20 Volt DC |
| Σύστημα ταχυτήτων | 2 ταχύτητα |
| Ταχύτητα περιστροφής | 0-450 / 0-1800 min-1 |
| Ρυθμοί κρούσης | 0-7200/0-28800 bpm |
| Ρυθμίσεις ροπής | 23+1+1 θέση |
| Ροπή | 50 Nm (μέγιστο) |
13 ΘΟΡΥΒΟΣ
Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=5)
| Στάθμη ηχητικής πίεσης LpA | 76 dB(A) |
| Στάθμη ηχητικής ισχύος LwA | 87 dB(A) |
ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).
aw (Κραδασμοί)
Méy. 6,7 m/s²
K = 1,5 ~m / s^2
14 ΕΓΓΥΗΣΗ
- Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.
- Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.
- Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.
- Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.
- Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.
Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92 90. - Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.
- Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.
- Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.
Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας συσκευής. - Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.
POWDP15210 EL
- Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)
- Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του προϊόντος.
- Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.
- Πρέπει να φορτίζετε το εργαλείο σας τουλάχιστον 1 φορά τον μήνα για να εξασφαλίσετε τη βέλτιστη λειτουργία του.
15 ПЕРИВАЛЛОН
Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον.
Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.
16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ
H VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι
προϊόν: Κρουστικό δράπανο 20 V
εμπορικό σήμα: PowerPlus
μοντέλο: POWDP15200
είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων
Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων.
Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση.
Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):
2011/65/EU
2006/42/EC
2014/30/EU
Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής):
EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2:2015
Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,
Mertens Ludo
Ludo Mertens
Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης
