Τύπος προϊόντος	Ολοκληρωμένος υπολογιστής (All-in-One)
Μάρκα και μοντέλο	Dell OptiPlex 5400
Διαστάσεις (κατά προσέγγιση)	Πλάτος: 540 mm, Ύψος: 400 mm, Βάθος: 50 mm (με βάση)
Βάρος (κατά προσέγγιση)	Περίπου 6,5 kg (με βάση)
Τροφοδοσία	Εσωτερικό τροφοδοτικό 180 W (ή 240 W ανάλογα με τη διαμόρφωση)
Επεξεργαστής	Intel Core 12ης γενιάς (i3 / i5 / i7) – 35 W ή 65 W TDP
Μνήμη RAM	Έως 64 GB DDR4 (2 υποδοχές SO-DIMM)
Αποθήκευση	SSD M.2 2230/2280 (1 ή 2 υποδοχές) + σκληρός δίσκος SATA 2,5 ιντσών (προαιρετικά)
Οθόνη	Οθόνη 23,8 ιντσών Full HD (1920 x 1080) μη αφής ή αφής
Γραφικά	Ενσωματωμένα Intel UHD Graphics
Συνδεσιμότητα δικτύου	Wi-Fi 6 (802.11ax) + Bluetooth 5.1, Gigabit Ethernet RJ-45
Θύρες και σύνδεσμοι	USB 3.2 Gen 2 (Type-C και Type-A), USB 2.0, HDMI (είσοδος/έξοδος), DisplayPort, σύνθετη υποδοχή ήχου, αναγνώστης καρτών SD (προαιρετικά)
Κάμερα web και ήχος	Κάμερα web Full HD με κάλυμμα απορρήτου, διπλό μικρόφωνο, ενσωματωμένα στερεοφωνικά ηχεία
Ασφάλεια	TPM 2.0, κλείδωμα καλωδίου (Kensington), κωδικός BIOS και συστήματος, υποστήριξη BitLocker
Καθαρισμός και συντήρηση	Αποσυνδέστε το ρεύμα πριν από τον καθαρισμό. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μην ψεκάζετε υγρό απευθείας.
Ανταλλακτικά και δυνατότητα επισκευής	RAM, SSD, σκληρός δίσκος, μπαταρία CMOS, ανεμιστήρας, κάρτα WLAN, ηχεία, κάμερα, τροφοδοτικό: αντικαθίστανται από τον χρήστη ή τεχνικό
Λειτουργικό σύστημα	Windows 11 Pro (ή άλλα ανάλογα με τη διαμόρφωση)

Συχνές ερωτήσεις - OptiPlex 5400 DELL

Πώς μπορώ να εισέλθω στο BIOS του Dell OptiPlex 5400;

Πατήστε το πλήκτρο F2 αμέσως μετά την ενεργοποίηση του υπολογιστή. Μπορείτε επίσης να χρησιμοποιήσετε το πλήκτρο F12 για να μεταβείτε στο μενού προσωρινής εκκίνησης και να επιλέξετε BIOS Setup.

Ποια είναι η διαδικασία για την αντικατάσταση της μπαταρίας CMOS;

Αποσυνδέστε την τροφοδοσία, αφαιρέστε τη βάση και το πίσω κάλυμμα. Χρησιμοποιήστε μια πλαστική σπάτουλα για να ελευθερώσετε την μπαταρία από τη θέση της. Τοποθετήστε τη νέα μπαταρία (CR2032) με τη θετική πλευρά προς τα πάνω και συναρμολογήστε ξανά τη συσκευή.

Πώς μπορώ να επαναφέρω τον ξεχασμένο κωδικό BIOS;

Η επαναφορά απαιτεί επικοινωνία με την τεχνική υποστήριξη της Dell, καθώς η διαδικασία διαγραφής κωδικών BIOS δεν περιγράφεται στο εγχειρίδιο χρήστη. Μια άλλη μέθοδος είναι η διαγραφή των ρυθμίσεων CMOS κρατώντας πατημένο το κουμπί λειτουργίας για 30 δευτερόλεπτα αφού αποσυνδέσετε την τροφοδοσία.

Η οθόνη μου παραμένει μαύρη, τι πρέπει να κάνω;

Πρώτα, εκτελέστε μια ενσωματωμένη δοκιμή αυτοδιάγνωσης (BIST) κρατώντας πατημένα τα κουμπιά λειτουργίας και αυτοδιάγνωσης (δίπλα στην κάμερα) για λίγα δευτερόλεπτα. Εάν η οθόνη ανάψει με χρώματα, το πρόβλημα είναι στο σύστημα, αλλιώς στην ίδια την οθόνη. Συμβουλευτείτε τους κωδικούς διαγνωστικών φωτεινών ενδείξεων (πορτοκαλί/λευκό) στο κουμπί λειτουργίας.

Μπορώ να αναβαθμίσω τη μνήμη RAM;

Ναι, το Dell OptiPlex 5400 διαθέτει δύο υποδοχές SO-DIMM DDR4. Αφαιρέστε το πίσω κάλυμμα, ξεκλειδώστε τους συγκρατητήρες και τοποθετήστε τις νέες μνήμες σεβόμενοι την εγκοπή. Η μέγιστη χωρητικότητα είναι 64 GB.

Πώς καθαρίζω την οθόνη και το περίβλημα;

Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε τον. Χρησιμοποιήστε ένα μαλακό, μη χνουδωτό πανί ελαφρώς βρεγμένο με καθαρό νερό (ή ειδικό καθαριστικό οθόνης). Μην ψεκάζετε ποτέ υγρό απευθείας. Για το περίβλημα, αρκεί ένα στεγνό πανί.

Τι σημαίνουν τα αναβοσβήσματα της λυχνίας τροφοδοσίας;

Τα αναβοσβήσματα είναι διαγνωστικοί κωδικοί. Για παράδειγμα, 1 πορτοκαλί αναβόσβημα ακολουθούμενο από 1 λευκό υποδηλώνει σφάλμα TPM. 2 πορτοκαλί + 2 λευκό = αποτυχία μνήμης. Ανατρέξτε στον πλήρη πίνακα στο κεφάλαιο 5 του εγχειριδίου συντήρησης.

Πώς ενημερώνω το BIOS;

Κατεβάστε το αρχείο BIOS από τον ιστότοπο υποστήριξης της Dell, αντιγράψτε το σε ένα USB stick μορφοποιημένο σε FAT32. Κάντε επανεκκίνηση, πατήστε F12, επιλέξτε BIOS Flash Update και ακολουθήστε τις οδηγίες στην οθόνη. Μην διακόψετε ποτέ την τροφοδοσία κατά την ενημέρωση.

Μπορώ να εγκαταστήσω έναν επιπλέον σκληρό δίσκο;

Ναι, η συσκευή μπορεί να φιλοξενήσει έναν σκληρό δίσκο SATA 2,5 ιντσών επιπλέον του SSD M.2. Αφαιρέστε το πίσω κάλυμμα, τοποθετήστε τον δίσκο στην προβλεπόμενη θέση και συνδέστε το καλώδιο. Ανατρέξτε στην ενότητα 'Σκληρός δίσκος' του εγχειριδίου.

Πώς κάνω επαναφορά συστήματος;

Εάν το σύστημα δεν εκκινεί, το Dell SupportAssist OS Recovery ξεκινά αυτόματα. Μπορείτε επίσης να το εκκινήσετε χειροκίνητα πατώντας F12 και επιλέγοντας SupportAssist OS Recovery. Ακολουθήστε τις οδηγίες για επισκευή, επαναφορά ή αρχικοποίηση του υπολογιστή σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ OptiPlex 5400 DELL

Σημείωση, προσοχή και προειδοποίηση

i | ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας.
ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθεί υλική ζημιά, τραυματισμός ή θάνατος.

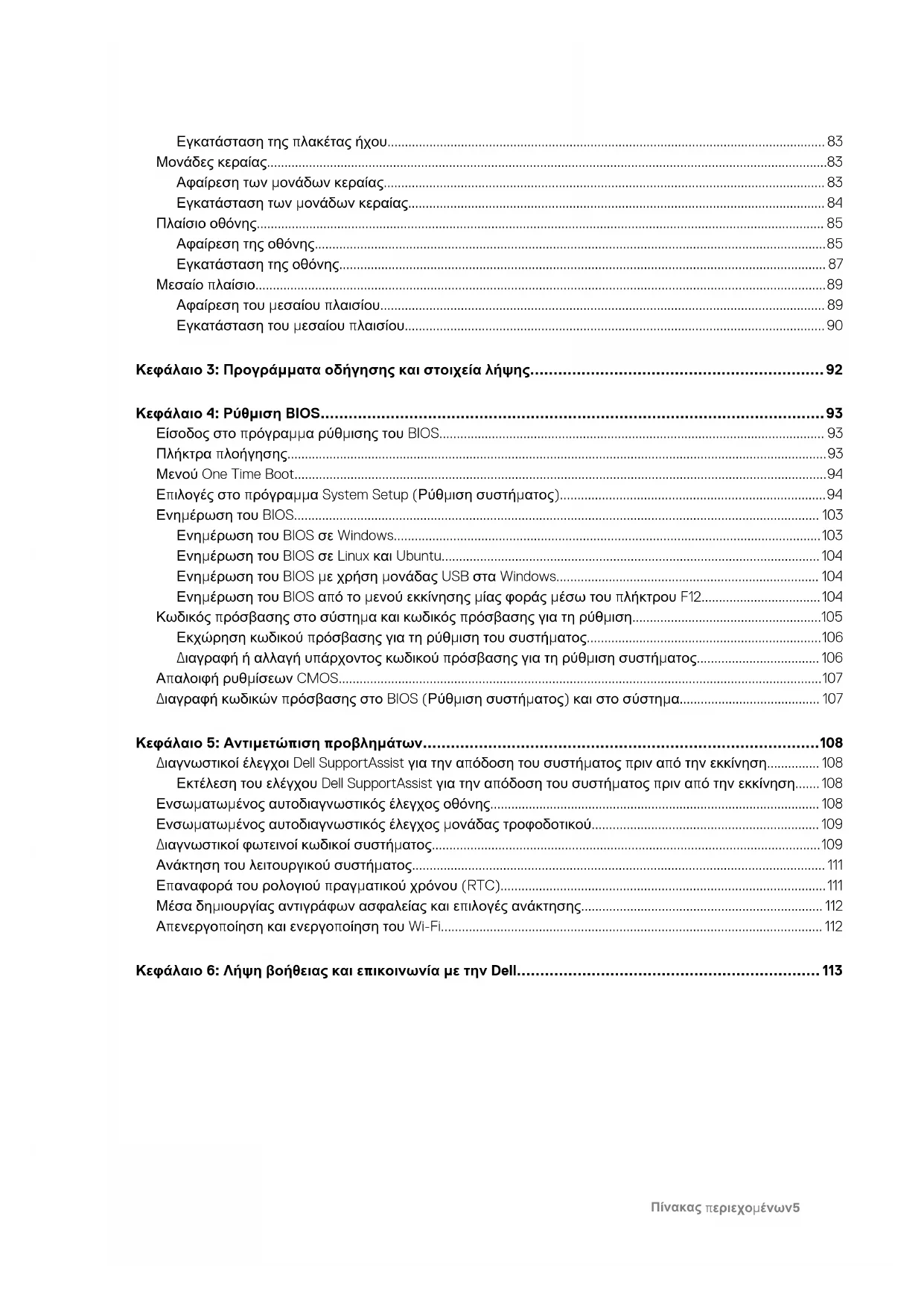

Πίνακας περιεχομένων

Κεφάλαιο 1: Εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...... 6

Οδηγίες ασφαλείας......6

Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας......7

Προφυλάξεις ασφάλειας....7

Προστασία από ηλεκτροστατική εκκένωση—Αντιστατική προστασία (ESD)......8

Αντιστατικό κιτ (ESD) επιτόπου υπηρεσίας...... 8

Μεταφορά ευαίσθητων εξαρτημάτων......9

Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...... 10

BitLocker....10

Κεφάλαιο 2: Αφαίρεση και εγκατάσταση στοιχείων.... 11

Συνιστώμενα εργαλεία....11

Λίστα βιδών....11

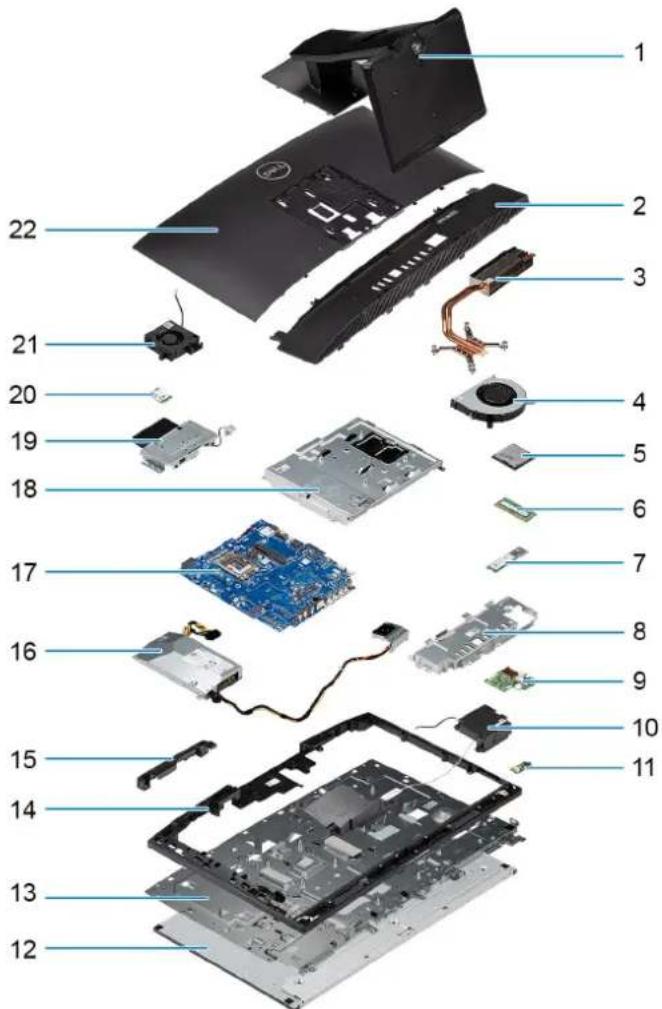

Κύρια στοιχεία του OptiPlex 5400 All-in-One....13

Báση....14

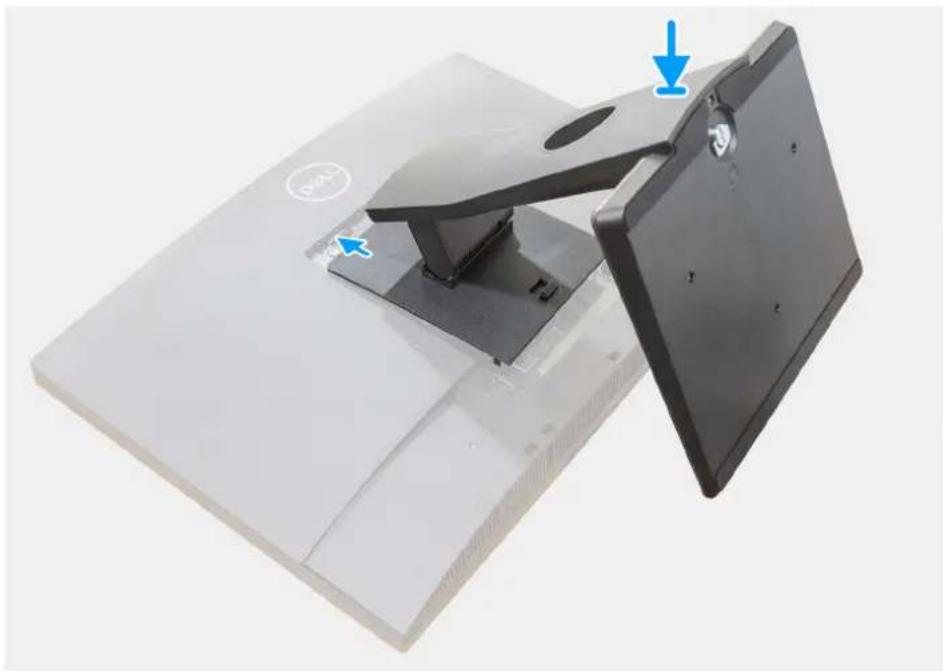

Αφαίρεση της σταθερής βάσης....14

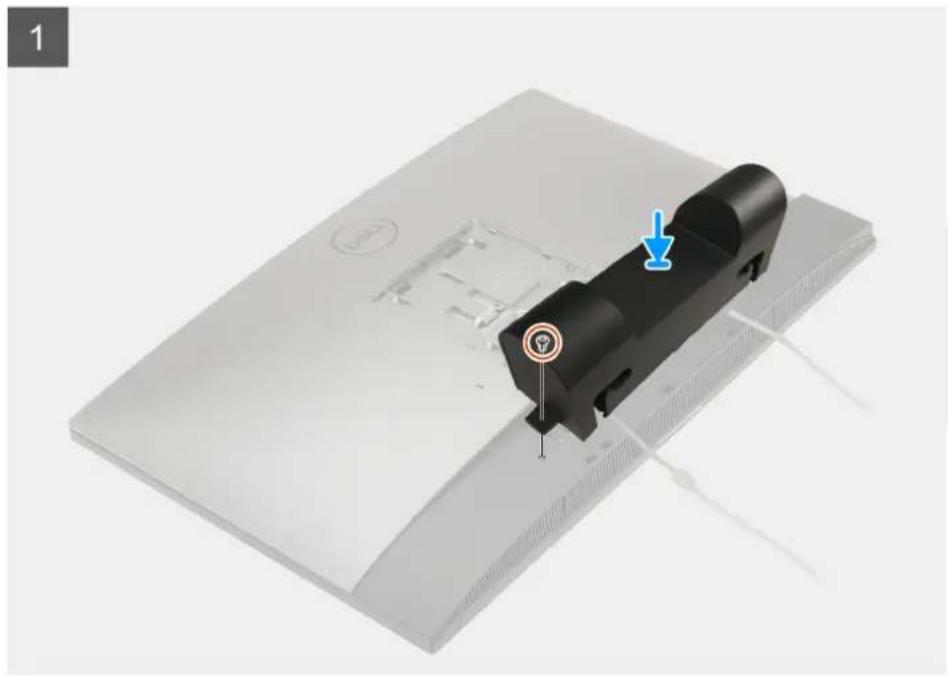

Εγκατάσταση της σταθερής βάσης....14

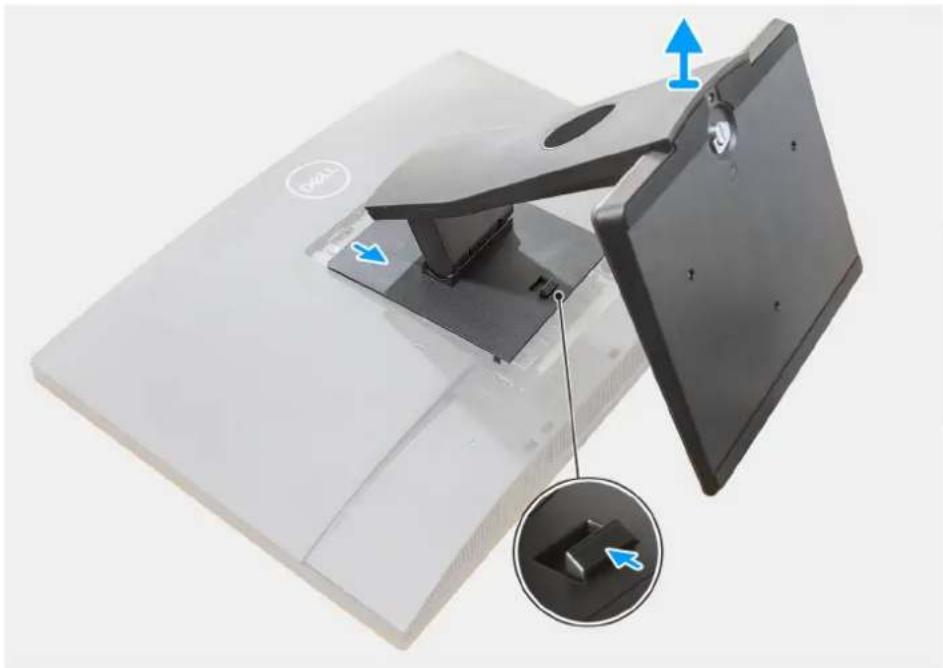

Αφαίρεση της βάσης ρυθμιζόμενου ύψους......15

Εγκατάσταση της βάσης ρυθμιζόμενου ύψους....16

Κάλυμμα καλωδίων—προαιρετικό....17

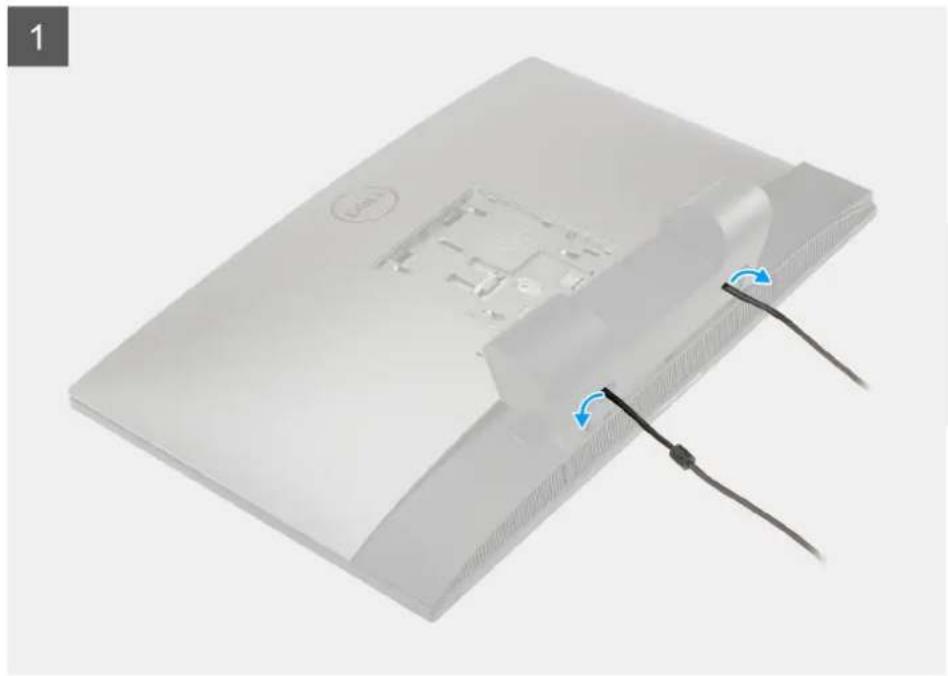

Αφαίρεση του καλύμματος των καλωδίων....17

Εγκατάσταση του καλύμματος των καλωδίων....19

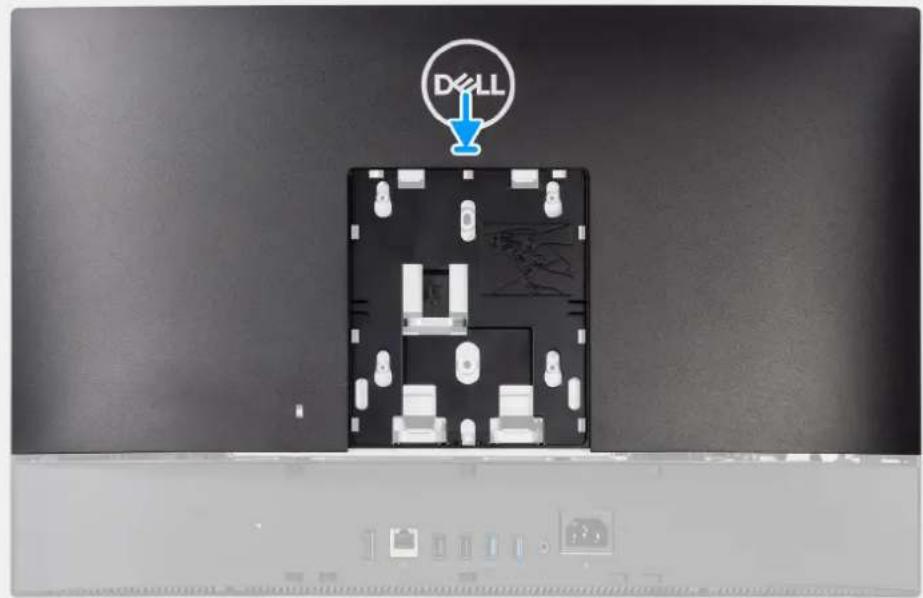

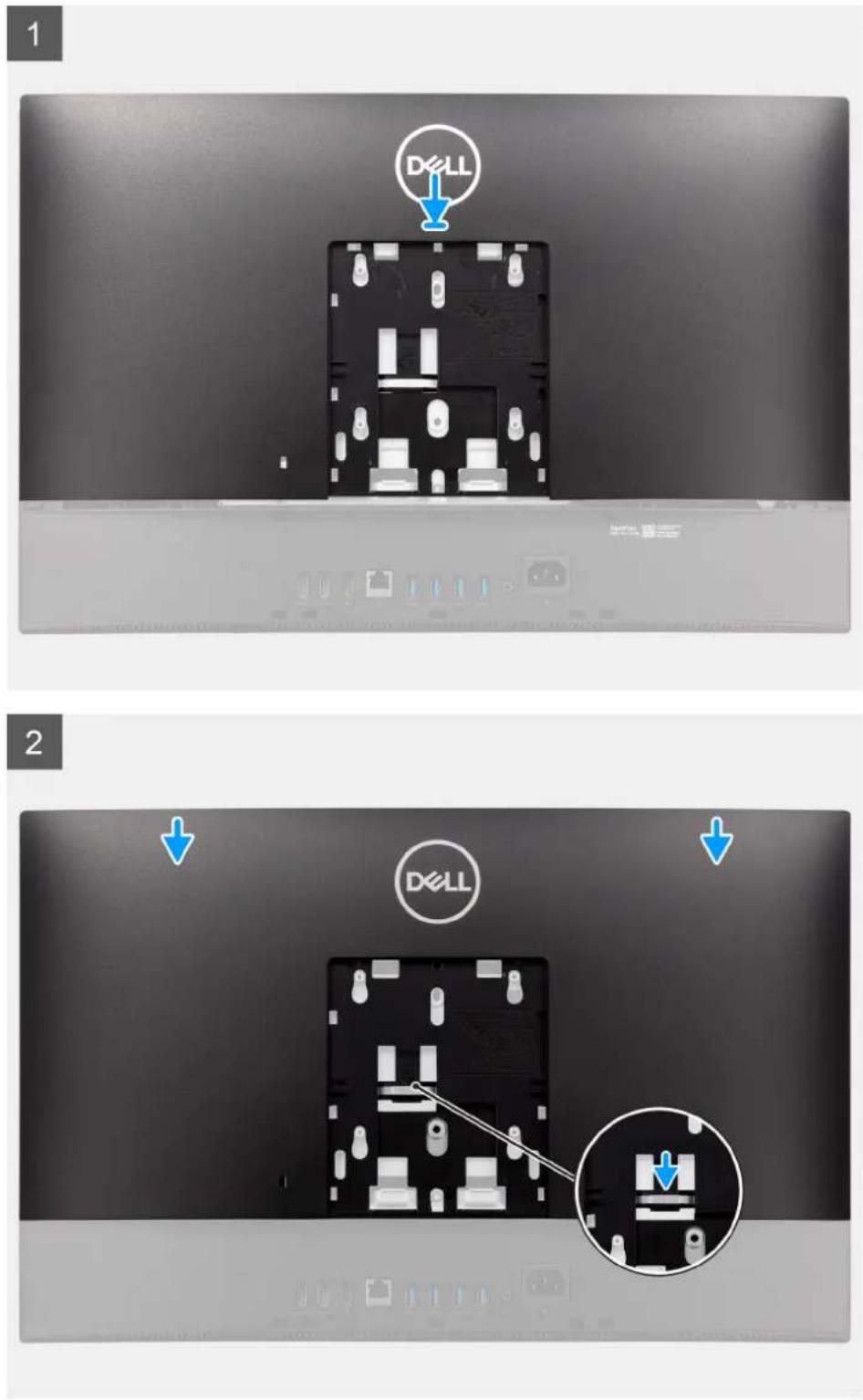

Πίσω κάλυμμα....20

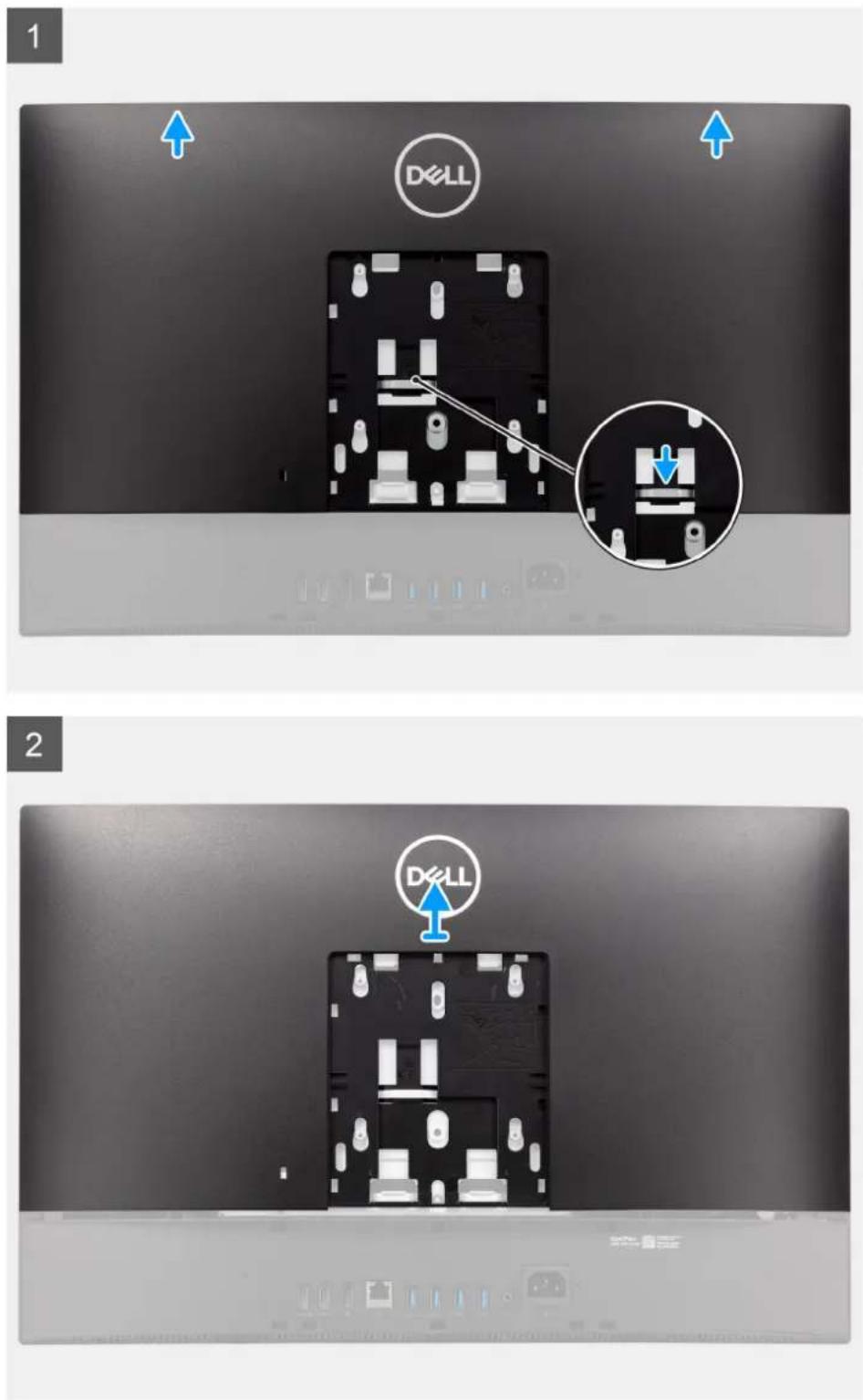

Αφαίρεση του πίσω καλύμματος....20

Εγκατάσταση του πίσω καλύμματος....22

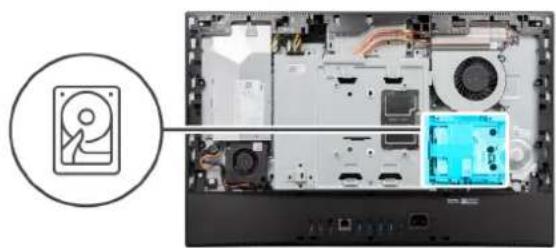

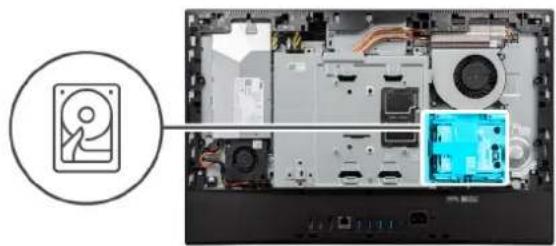

Σκληρός δίσκος....24

Αφαίρεση του σκληρού δίσκου....24

Εγκατάσταση του σκληρού δίσκου....25

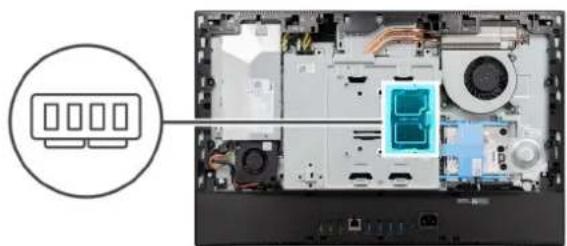

Μονάδες μνήμης......26

Αφαίρεση των μονάδων μνήμης......26

Εγκατάσταση των μονάδων μνήμης......27

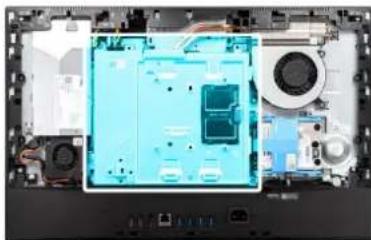

Θωράκιση πλακέτας συστήματος....29

Αφαίρεση της θωράκισης της πλακέτας συστήματος....29

Εγκατάσταση της θωράκισης της πλακέτας συστήματος....29

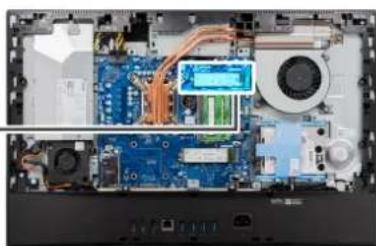

Μονάδα δίσκου στερεάς κατάστασης....30

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 1...... 30

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 1....31

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 1...... 32

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 1.... 33

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 2......34

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 2....35

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 2......36

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 2....37

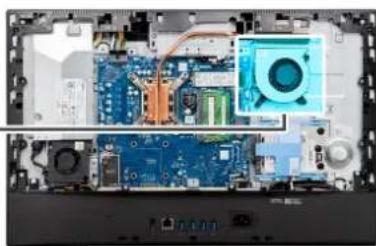

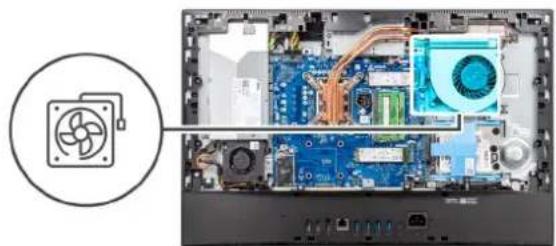

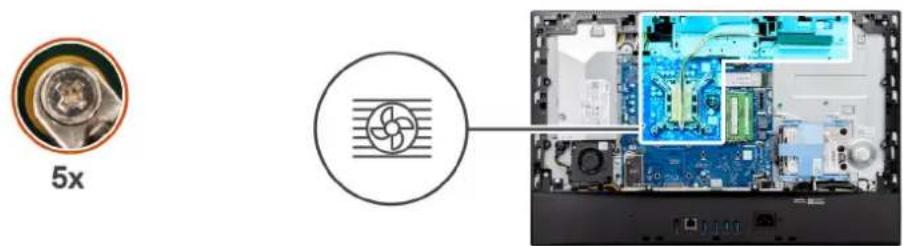

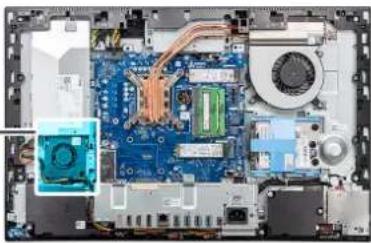

Ανεμιστήρας συστήματος....38

Αφαίρεση του ανεμιστήρα του συστήματος — 35 W....38

Εγκατάσταση του ανεμιστήρα του συστήματος — 35 W....39

Αφαίρεση του ανεμιστήρα του συστήματος — 65 W....40

Εγκατάσταση του ανεμιστήρα του συστήματος — 65 W....41

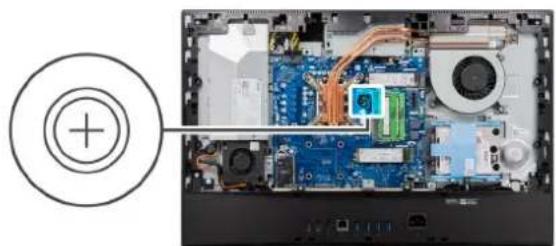

Μπαταρία σε σχήμα νομίσματος....42

Αφαίρεση της μπαταρίας σε σχήμα νομίσματος....42

Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος....43

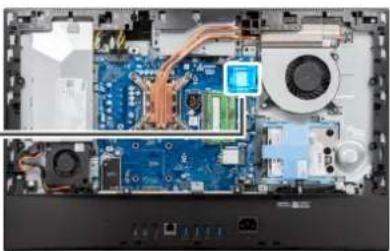

Κάρτα ασύρματης επικοινωνίας......44

Αφαίρεση της κάρτας ασύρματης επικοινωνίας....44

Εγκατάσταση της κάρτας ασύρματης επικοινωνίας...... 45

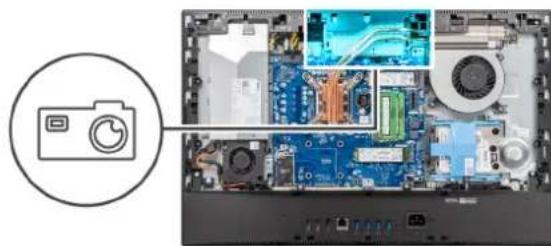

Διάταξη κάμερας......47

Αφαίρεση της διάταξης της κάμερας....47

Εγκατάσταση της διάταξης της κάμερας....48

Κάτω κάλυμμα......50

Αφαίρεση του κάτω καλύμματος....50

Εγκατάσταση του κάτω καλύμματος....50

Μονάδα τροφοδοτικού....51

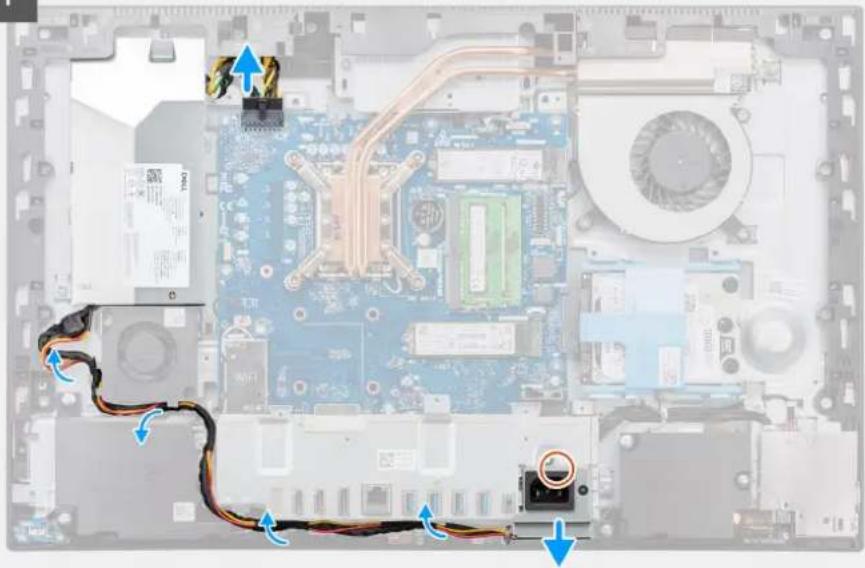

Αφαίρεση της μονάδας τροφοδοτικού (PSU)...... 51

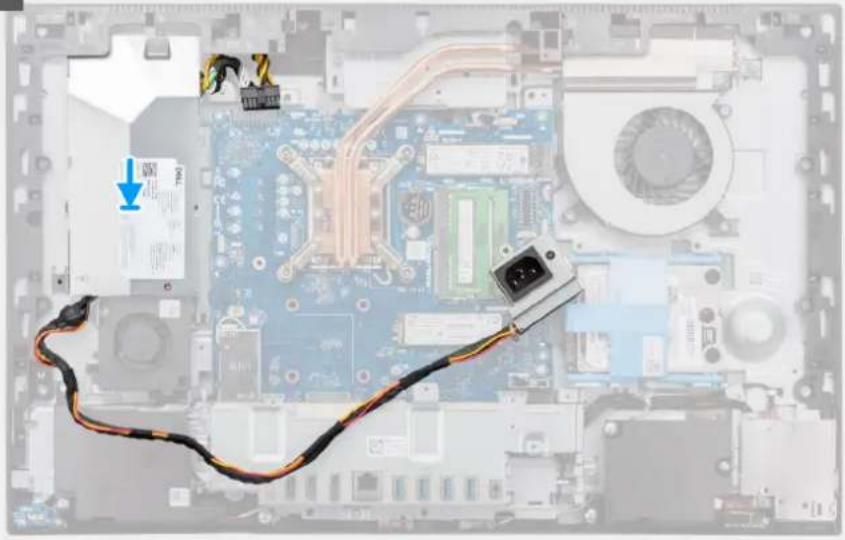

Εγκατάσταση της μονάδας τροφοδοτικού (PSU)......53

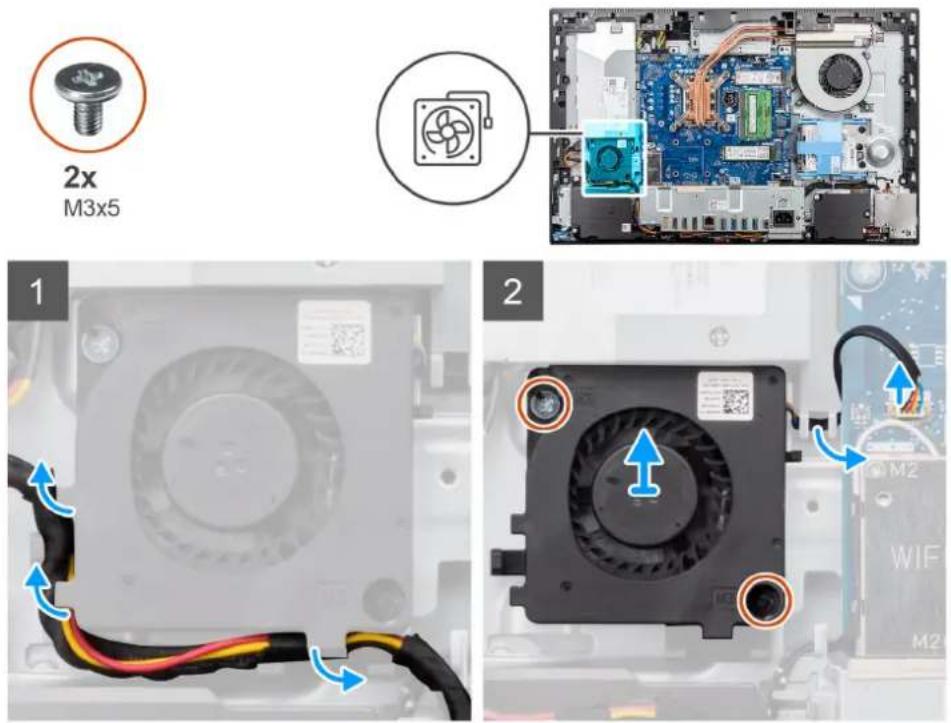

Ανεμιστήρας τροφοδοτικού....55

Αφαίρεση του ανεμιστήρα της PSU....55

Εγκατάσταση του ανεμιστήρα της PSU....56

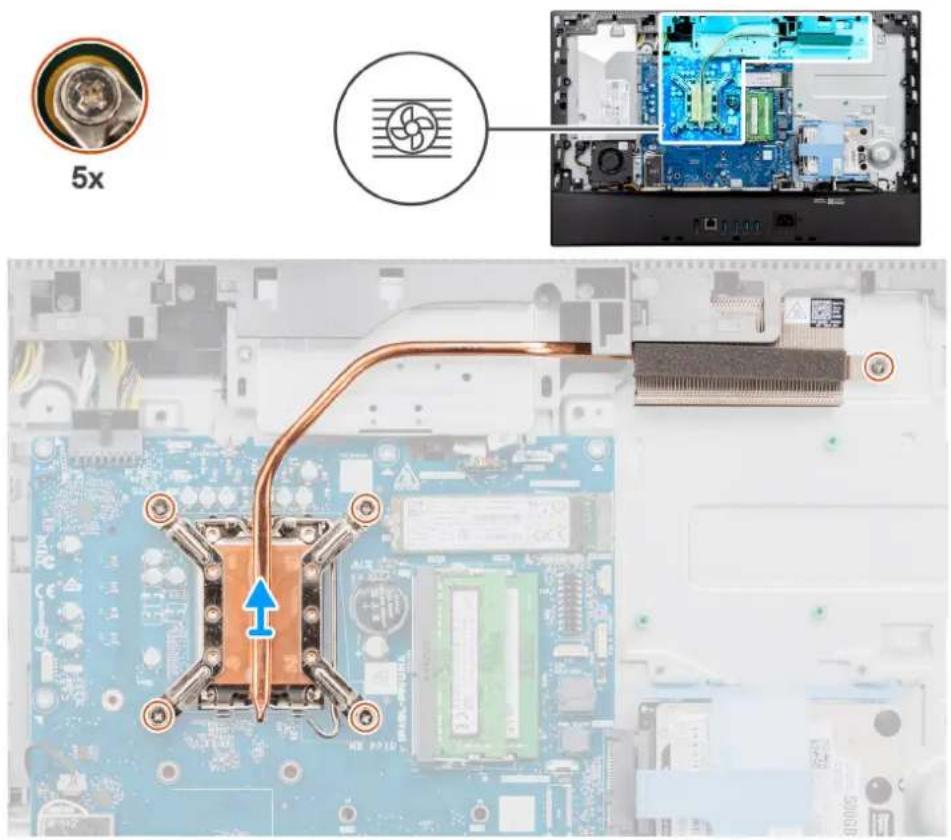

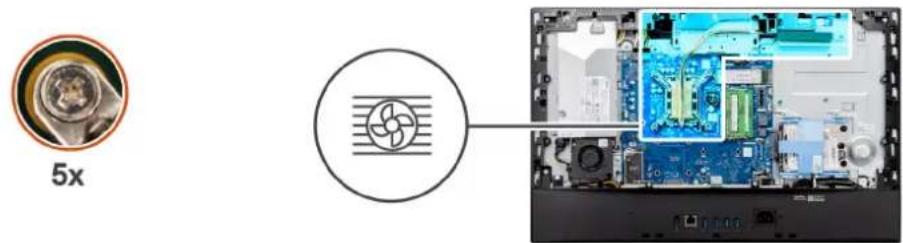

Ψύκτρα....57

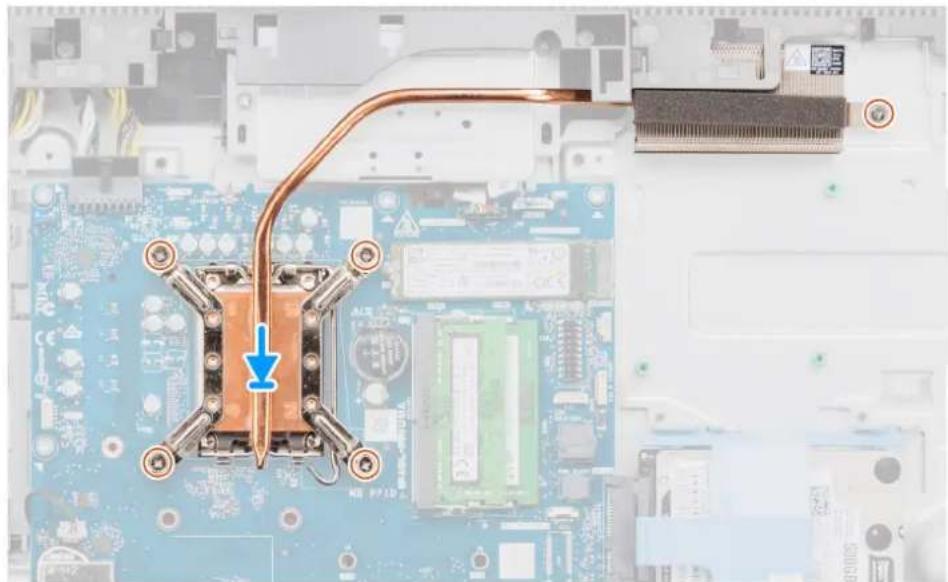

Αφαίρεση της ψύκτρας — 35 W.... 57

Εγκατάσταση της ψύκτρας — 35 W....58

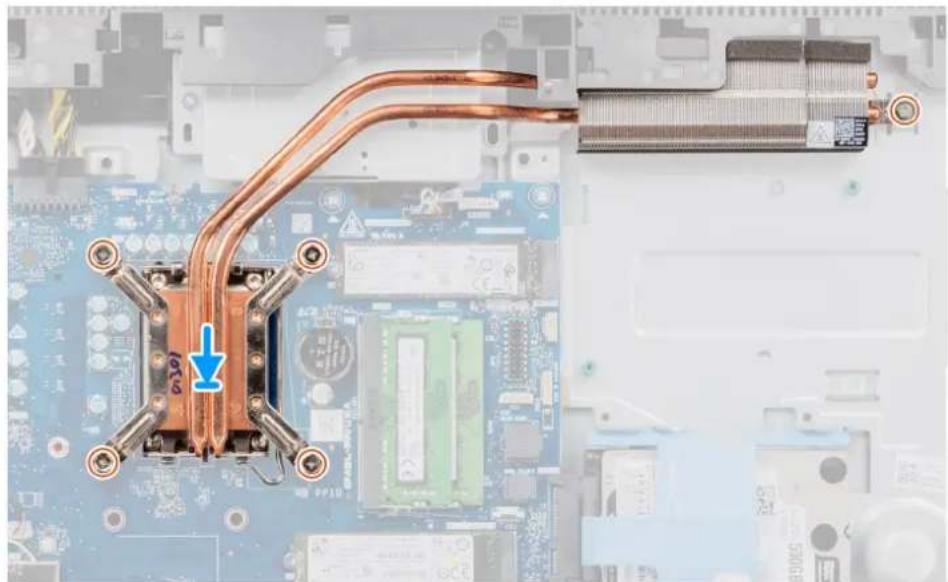

Αφαίρεση της ψύκτρας — 65 W....59

Εγκατάσταση της ψύκτρας — 65 W....60

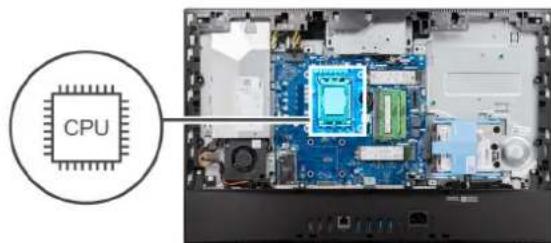

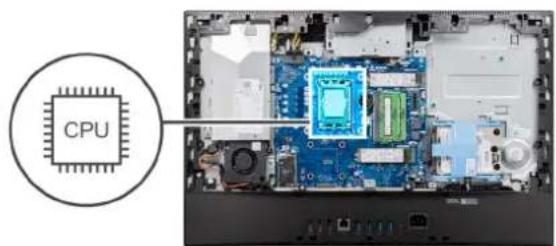

Επεξεργαστής....61

Αφαίρεση του επεξεργαστή......61

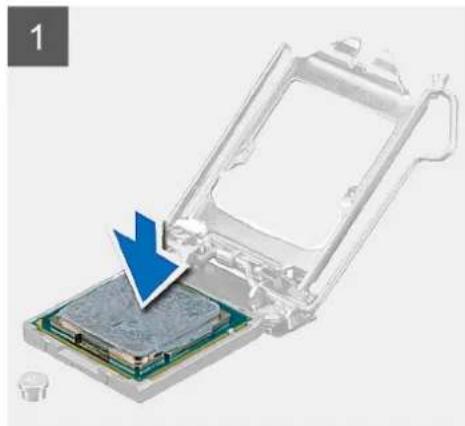

Εγκατάσταση του επεξεργαστή......62

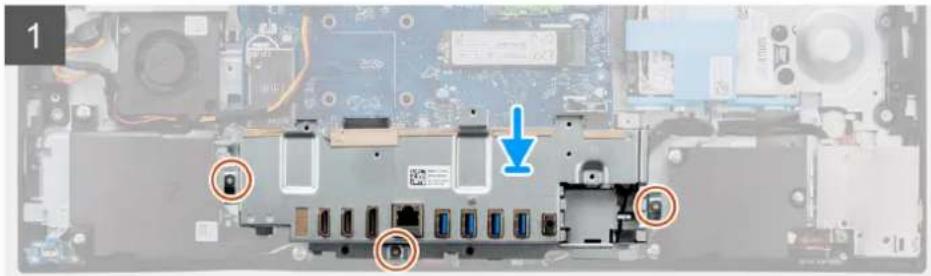

Βάση στήριξης πλακέτας εισόδου/εξόδου πίσω πλευράς...... 64

Αφαίρεση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς......64

Εγκατάσταση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς......65

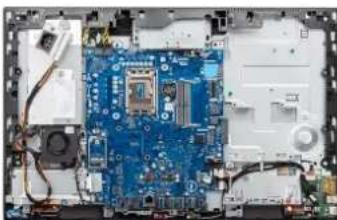

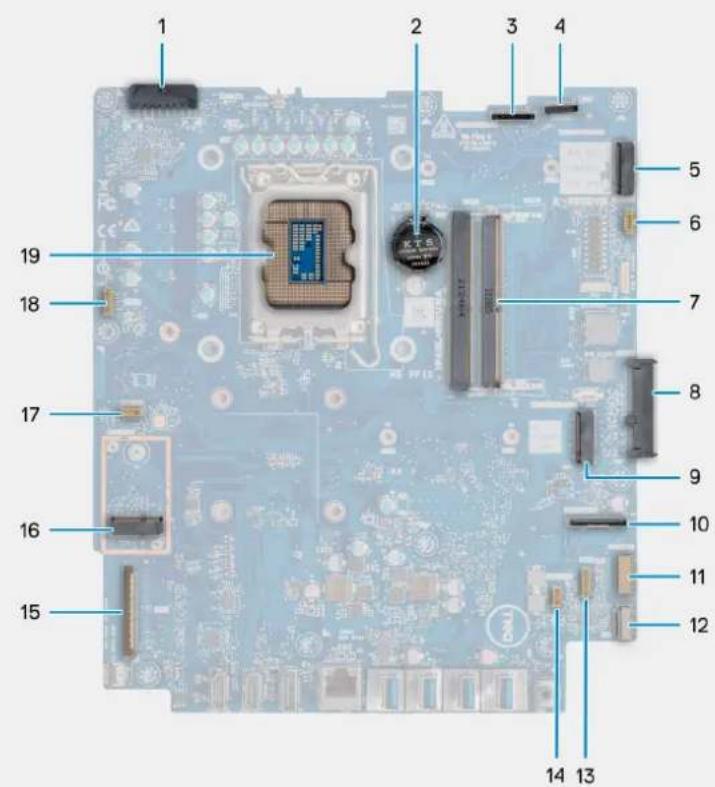

Πλακέτα συστήματος....66

Αφαίρεση της πλακέτας συστήματος......66

Εγκατάσταση της πλακέτας συστήματος....69

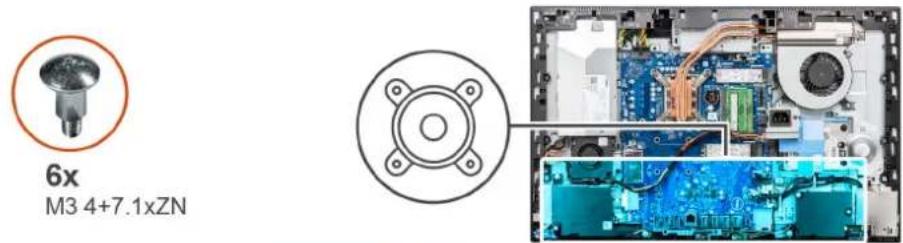

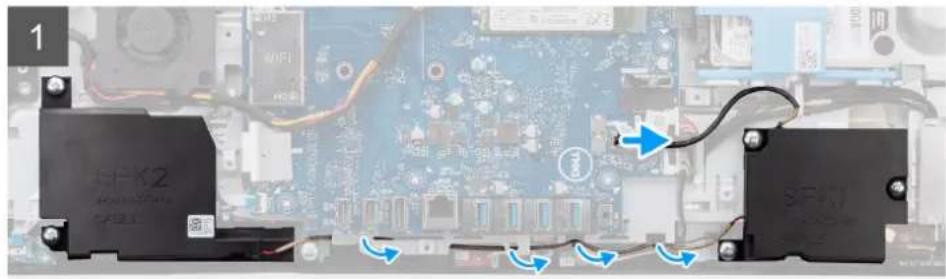

Ηχεία....72

Αφαίρεση των ηχείων....72

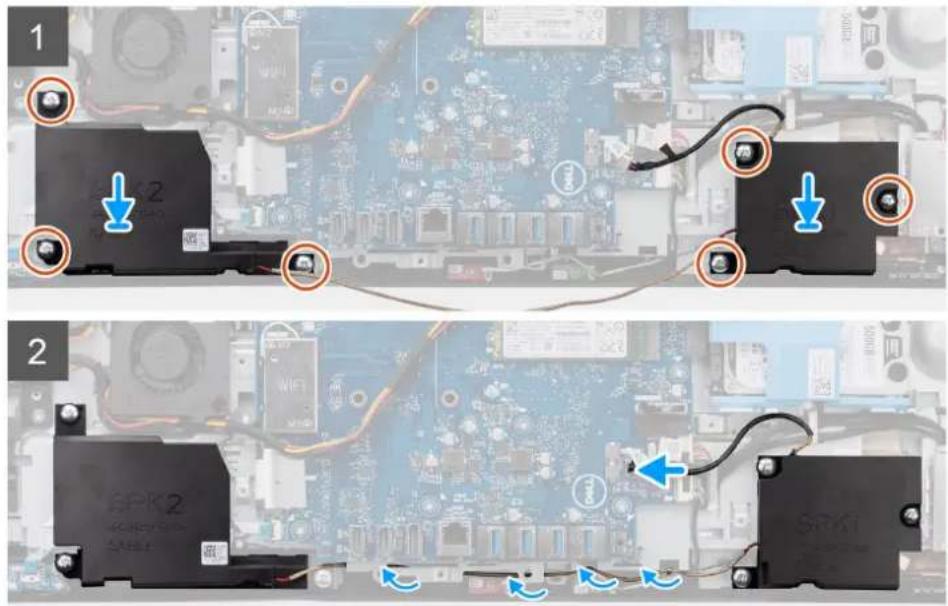

Εγκατάσταση των ηχείων....73

Πλακέτα κουμπιού λειτουργίας....74

Αφαίρεση της πλακέτας του κουμπιού λειτουργίας....74

Εγκατάσταση της πλακέτας του κουμπιού λειτουργίας....75

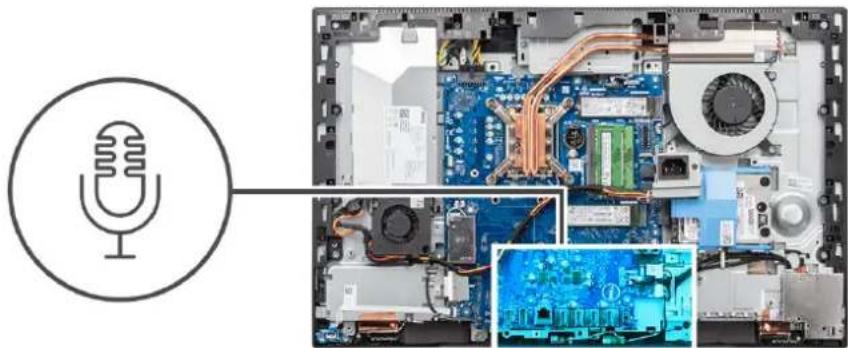

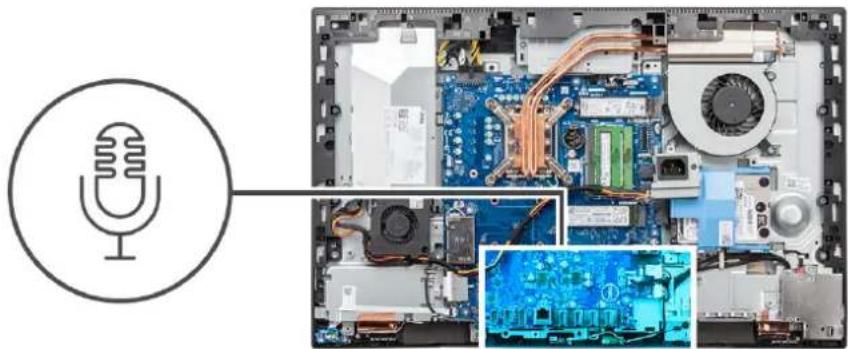

Μικρόφωνα....76

Αφαίρεση των μικροφώνων....76

Εγκατάσταση των μικροφώνων....78

Πλαϊνή πλακέτα εισόδου/εξόδου....79

Αφαίρεση της πλαϊνής πλακέτας εισόδου/εξόδου....79

Εγκατάσταση της πλαϊνής πλακέτας εισόδου/εξόδου....80

Πλακέτα ήχου 82

Αφαίρεση της πλακέτας ήχου....82

Εγκατάσταση της πλακέτας ήχου....83

Μονάδες κεραίας......83

Αφαίρεση των μονάδων κεραίας....83

Εγκατάσταση των μονάδων κεραίας....84

Πλαίσιο οθόνης 85

Αφαίρεση της οθόνης....85

Εγκατάσταση της οθόνης....87

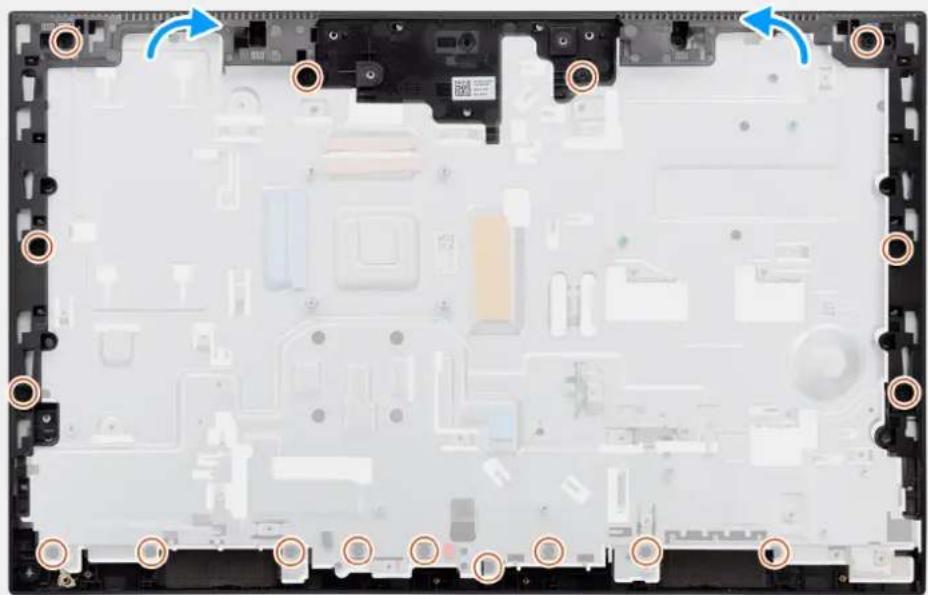

Μεσαίο πλαίσιο....89

Αφαίρεση του μεσαίου πλαισίου....89

Εγκατάσταση του μεσαίου πλαισίου....90

Κεφάλαιο 3: Προγράμματα οδήγησης και στοιχεία λήψης....92

Κεφάλαιο 4: Ρύθμιση BIOS....93

Είσοδος στο πρόγραμμα ρύθμισης του BIOS.... 93

Πλήκτρα πλοήγησης....93

Μενού One Time Boot....94

Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος)......94

Ενημέρωση του BIOS.... 103

Ενημέρωση του BIOS σε Windows....103

Ενημέρωση του BIOS σε Linux και Ubuntu....104

Ενημέρωση του BIOS με χρήση μονάδας USB στα Windows.... 104

Ενημέρωση του BIOS από το μενού εκκίνησης μίας φοράς μέσω του πλήκτρου F12....104

Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση....105

Εκχώρηση κωδικού πρόσβασης για τη ρύθμιση του συστήματος....106

Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης για τη ρύθμιση συστήματος....106

Απαλοιφή ρυθμίσεων CMOS....107

Διαγραφή κωδικών πρόσβασης στο BIOS (Ρύθμιση συστήματος) και στο σύστημα...... 107

Κεφάλαιο 5: Αντιμετώπιση προβλημάτων....108

Διαγνωστικοί έλεγχοι Dell SupportAssist για την απόδοση του συστήματος πριν από την εκκίνηση...... 108

Εκτέλεση του ελέγχου Dell SupportAssist για την απόδοση του συστήματος πριν από την εκκίνηση......108

Ενσωματωμένος αυτοδιαγνωστικός έλεγχος οθόνης....108

Ενσωματωμένος αυτοδιαγνωστικός έλεγχος μονάδας τροφοδοτικού....109

Διαγνωστικοί φωτεινοί κωδικοί συστήματος....109

Ανάκτηση του λειτουργικού συστήματος....111

Επαναφορά του ρολογιού πραγματικού χρόνου (RTC)......111

Μέσα δημιουργίας αντιγράφων ασφαλείας και επιλογές ανάκτησης.... 112

Απενεργοποίηση και ενεργοποίηση του Wi-Fi....112

Κεφάλαιο 6: Λήψη βοήθειας και επικοινωνία με την Dell....113

Εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Οδηγίες ασφαλείας

Για να προστατεύσετε τον υπολογιστή σας από πιθανή ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω οδηγίες για θέματα ασφάλειας. Αν δεν αναφέρεται διαφορετικά, για κάθε διαδικασία που περιλαμβάνεται στο παρόν έγγραφο θεωρείται δεδομένο ότι έχετε διαβάσει τις πληροφορίες ασφαλείας που συνοδεύουν τον υπολογιστή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες για την ασφάλεια που παραλάβατε μαζί με τον υπολογιστή, προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση www.dell.com/regulatory_compliance.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή, αποσυνδέστε τον από όλες τις πηγές τροφοδοσίας. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα, τα πλαίσια και τις βίδες προτού τον συνδέσετε στην πρίζα.
ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, βεβαιωθείτε ότι η επιφάνεια στην οποία θα εκτελέσετε τις εργασίες είναι επίπεδη, στεγνή και καθαρή.
ΠΡΟΣΟΧΗ: Για να μην πάθουν ζημιά τα εξαρτήματα και οι κάρτες, φροντίστε να τα κρατάτε από τα άκρα τους και αποφύγετε να αγγίξετε τις ακίδες και τις επαφές τους.
ΠΡΟΣΟΧΗ: Εσείς πρέπει να εκτελείτε μόνο τις εργασίες αντιμετώπισης προβλημάτων και τις επισκευές για τις οποίες σας δίνει εξουσιοδότηση ή οδηγίες η ομάδα τεχνικής βοήθειας της Dell. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Ανατρέξτε στις οδηγίες ασφαλείας που παραλάβατε μαζί με το προϊόν ή στην ιστοσελίδα www.dell.com/regulatory_compliance.
ΠΡΟΣΟΧΗ: Προτού αγγίξετε οτιδήποτε στο εσωτερικό του υπολογιστή σας, γειωθείτε αγγίζοντας μια άβαφη μεταλλική επιφάνεια, όπως το μέταλλο στην πίσω πλευρά του υπολογιστή. Την ώρα που εργάζεστε, φροντίστε να αγγίζετε κατά διαστήματα μια άβαφη μεταλλική επιφάνεια, ώστε να εκκενώνεται ο στατικός ηλεκτρισμός που μπορεί να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα.
ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, αυτό θα πρέπει να γίνεται τραβώντας το βύσμα ή τη γλωττίδα του καλωδίου και όχι το ίδιο το καλώδιο. Ορισμένα καλώδια έχουν υποδοχές με γλωττίδες ασφαλείας ή πεταλούδες που πρέπει να αποδεσμεύσετε προτού αποσυνδέσετε το καλώδιο. Όταν αποσυνδέετε καλώδια, φροντίστε να τα κρατάτε σωστά ευθυγραμμισμένα, για να μη λυγίσουν οι ακίδες των υποδοχών. Όταν συνδέετε καλώδια, φροντίστε να προσανατολίζετε και να ευθυγραμμίζετε σωστά τις θύρες και τους συνδέσμους.
ΠΡΟΣΟΧΗ: Πιέστε και βγάλτε κάθε εγκατεστημένη κάρτα από τη συσκευή ανάγνωσης καρτών πολυμέσων.
ΠΡΟΣΟΧΗ: Επιδείξτε προσοχή κατά τον χειρισμό επαναφορτιζόμενων μπαταριών ιόντων λιθίου σε φορητούς υπολογιστές. Οι διογκωμένες μπαταρίες δεν πρέπει να χρησιμοποιούνται, αλλά να αντικαθίστανται και να απορρίπτονται με κατάλληλο τρόπο.
i ΣΗΜΕΙΩΣΗ: Το χρώμα του υπολογιστή σας και ορισμένων στοιχείων μπορεί να διαφέρει από αυτό που βλέπετε στις εικόνες του εγγράφου.

Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

i ΣΗΜΕΙΩΣΗ: Οι εικόνες που θα βρείτε στο έγγραφο ενδέχεται να διαφέρουν από τον υπολογιστή σας, πράγμα που εξαρτάται από τη συνδεσμολογία που παραγγείλατε.

Протоú ξεκινήσετε

Βήματα

1. Αποθηκεύστε και κλείστε όλα τα ανοιχτά αρχεία και τερματίστε όλες τις ανοιχτές εφαρμογές.
2. Τερματίστε τη λειτουργία του υπολογιστή σας. Κάντε κλικ στις επιλογές Start > Ⓧ Power > Shut down (Έναρξη > Κουμπί λειτουργίας > Τερματισμός λειτουργίας).

i ΣΗΜΕΙΩΣΗ: Αν χρησιμοποιείτε διαφορετικό λειτουργικό σύστημα, ανατρέξτε στην τεκμηρίωσή του για οδηγίες όσον αφορά τον τερματισμό της λειτουργίας του.

1. Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες.
2. Αποσυνδέστε από τον υπολογιστή σας κάθε συσκευή δικτύου και περιφερειακό που έχετε προσαρτήσει, π.χ. πληκτρολόγιο, ποντίκι και οθόνη.
3. Αφαιρέστε από τον υπολογιστή σας κάθε κάρτα πολυμέσων και οπτικό δίσκο, αν υπάρχουν.
4. Αφού αποσυνδέσετε κάθε βύσμα από τον υπολογιστή, πιέστε παρατεταμένα το κουμπί λειτουργίας επί 5 δευτερόλεπτα για να γειωθεί η πλακέτα συστήματος.

ΠΡΟΣΟΧΗ: Τοποθετήστε τον υπολογιστή επάνω σε μια επίπεδη, μαλακή και καθαρή επιφάνεια για να μη γρατζουνιστεί η οθόνη.

1. Ο υπολογιστής πρέπει να είναι στραμμένος προς τα κάτω.

Προφυλάξεις ασφάλειας

Η ενότητα με τις προφυλάξεις ασφάλειας περιγράφει αναλυτικά τα βασικά βήματα που πρέπει να ακολουθήσετε προτού εκτελέσετε οποιαδήποτε οδηγία αποσυναρμολόγησης.

Τηρήστε τις παρακάτω προφυλάξεις ασφάλειας προτού εκτελέσετε οποιαδήποτε διαδικασία εγκατάστασης ή επιδιόρθωσης που περιλαμβάνει αποσυναρμολόγηση ή επανασυναρμολόγηση:

• Απενεργοποιήστε το σύστημα και όλες τις συνδεδεμένες περιφερειακές συσκευές.
• Αποσυνδέστε το σύστημα και όλες τις συνδεδεμένες περιφερειακές συσκευές από την τροφοδοσία ΑС.
• Αποσυνδέστε όλα τα καλώδια δικτύου, τηλεφώνου και τηλεπικοινωνιών από το σύστημα.
• Χρησιμοποιήστε ένα αντιστατικό κιτ επιτόπου εξυπηρέτησης, όταν εκτελείτε εργασίες στο εσωτερικό οποιουδήποτε επιτραπέζιου υπολογιστή, ώστε να αποφύγετε την πρόκληση βλάβης από ηλεκτροστατική εκκένωση (ESD).
• Αφού αφαιρέσετε οποιοδήποτε στοιχείο του συστήματος, τοποθετήστε το προσεκτικά πάνω σε αντιστατικό τάπητα.
• Πρέπει να φοράτε παπούτσια με μη αγώγιμες σόλες από καουτσούκ, προκειμένου να περιορίσετε την πιθανότητα ηλεκτροπληξίας.

Τροφοδοσία σε κατάσταση αναμονής

Τα προϊόντα Dell με τροφοδοσία σε κατάσταση αναμονής πρέπει να αποσυνδέονται από την πρίζα πριν από το άνοιγμα του πλαισίου. Τα συστήματα που διαθέτουν τροφοδοσία σε κατάσταση αναμονής, στην ουσία τροφοδοτούνται με ρεύμα όταν είναι απενεργοποιημένα. Η εσωτερική τροφοδοσία επιτρέπει στο σύστημα να ενεργοποιείται (wake on LAN) και να τίθεται σε λειτουργία αδράνειας απομακρυσμένα, ενώ προσφέρει και άλλες προηγμένες δυνατότητες διαχείρισης ενέργειας.

Η αποσύνδεση από την τροφοδοσία και το παρατεταμένο πάτημα του κουμπιού λειτουργίας για 15 δευτερόλεπτα προκαλεί εκκένωση της ηλεκτρικής ενέργειας στην πλακέτα συστήματος.

Συνένωση

Η συνένωση είναι μια μέθοδος σύνδεσης δύο ή περισσότερων αγωγών γείωσης στο ίδιο ηλεκτρικό δυναμικό. Αυτό μπορεί να γίνει μέσω ενός αντιστατικού (ESD) κιτ επιτόπου εξυπηρέτησης. Όταν συνδέετε ένα καλώδιο πρόσδεσης, φροντίστε να το συνδέετε σε μια γυμνή μεταλλική επιφάνεια και όχι σε βαμμένη ή μη μεταλλική επιφάνεια. Το περικάρτιο θα πρέπει να είναι καλά στερεωμένο και να ακουμπά εντελώς το δέρμα σας. Προτού προσδεθείτε με τον εξοπλισμό, βεβαιωθείτε ότι έχετε αφαιρέσει τυχόν κοσμήματα, όπως ρολόγια, βραχιόλια ή δαχτυλίδια.

Προστασία από ηλεκτροστατική εκκένωση—Αντιστατική προστασία (ESD)

Η ηλεκτροστατική εκκένωση αποτελεί σημαντικό λόγο ανησυχίας κατά τον χειρισμό ηλεκτρονικών εξαρτημάτων, ιδίως ευαίσθητων εξαρτημάτων, όπως κάρτες επέκτασης, επεξεργαστές, μονάδες μνήμης DIMM και πλακέτες συστήματος. Πολύ μικρά φορτία μπορεί να προκαλέσουν βλάβη στα κυκλώματα με μη εμφανή τρόπο, όπως περιοδικά προβλήματα ή μειωμένη διάρκεια ζωής προϊόντος. Καθώς ο κλάδος ασκεί πιέσεις για χαμηλότερες απαιτήσεις τροφοδοσίας και μεγαλύτερη πυκνότητα, το ενδιαφέρον για την αντιστατική προστασία αυξάνεται συνεχώς.

Λόγω της αυξημένης πυκνότητας των ημιαγωγών που χρησιμοποιούνται στα τελευταία προϊόντα Dell, υπάρχει πλέον μεγαλύτερη ευαισθησία στις βλάβες που προκαλεί ο στατικός ηλεκτρισμός, σε σχέση με τα προηγούμενα προϊόντα Dell. Για τον λόγο αυτό, ορισμένοι τρόποι χειρισμού εξαρτημάτων που είχαν εγκριθεί στο παρελθόν δεν ισχύουν πλέον.

'Εχουν αναγνωριστεί δύο τύποι βλαβών που προκαλούνται από ηλεκτροστατική εκκένωση: οι ανεπανόρθωτες και οι περιοδικές αποτυχίες.

• Ανεπανόρθωτες – Οι ανεπανόρθωτες αποτυχίες αποτελούν σχεδόν το 20% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Οι βλάβες προκαλούν άμεση και ολική απώλεια της λειτουργίας της συσκευής. Ένα παράδειγμα ανεπανόρθωτης αποτυχίας είναι όταν μια μονάδα μνήμης DIMM δέχεται στατικό ηλεκτρισμό και αμέσως εμφανίζει το σύμπτωμα "No POST/No Video", εκπέμποντας ηχητικό κωδικό για μνήμη που δεν λειτουργεί ή που λείπει.
• Περιοδικές – Οι περιοδικές αποτυχίες αποτελούν σχεδόν το 80% των αποτυχιών που σχετίζονται με ηλεκτροστατική εκκένωση. Το υψηλό ποσοστό των περιοδικών αποτυχιών υποδεικνύει ότι τις περισσότερες φορές που προκύπτει μια βλάβη, η βλάβη αυτή δεν γίνεται αμέσως αντιληπτή. Η μονάδα DIMM λαμβάνει στατικό ηλεκτρισμό, αλλά το ίχνος του είναι ασθενές και δεν παράγει αμέσως εξωτερικά συμπτώματα που να σχετίζονται με τη βλάβη. Το ασθενές ίχνος μπορεί να εξαφανιστεί μετά από εβδομάδες ή μήνες και, στο διάστημα αυτό, ενδέχεται να οδηγήσει σε υποβάθμιση της ακεραιότητας της μνήμης, να προκαλέσει περιοδικά σφάλματα μνήμης κ.λπ.

Ο τύπος βλάβης που είναι πιο δύσκολο να αναγνωριστεί και να αντιμετωπιστεί είναι η περιοδική (ή "κρυφή") αποτυχία.

Για να αποτρέψετε τις βλάβες από ηλεκτροστατική εκκένωση, εκτελέστε τα εξής βήματα:

• Χρησιμοποιήστε ένα αντιστατικό περικάρπιο με καλώδιο που είναι κατάλληλα γειωμένο. Δεν επιτρέπεται πλέον η χρήση αντιστατικών περικάρπιων χωρίς καλώδιο, καθώς δεν παρέχουν επαρκή προστασία. Το άγγιγμα του πλαισίου πριν από τον χειρισμό εξαρτημάτων δεν εξασφαλίζει επαρκή αντιστατική προστασία σε εξαρτήματα που παρουσιάζουν αυξημένη ευαισθησία σε βλάβες από ηλεκτροστατική εκκένωση.
• Ο χειρισμός όλων των εξαρτημάτων που είναι ευαίσθητα στον στατικό ηλεκτρισμό πρέπει να γίνεται σε χώρο χωρίς στατικό ηλεκτρισμό. Αν είναι δυνατό, χρησιμοποιήστε αντιστατικά υποθέματα και επιφάνειες εργασίας.
• Όταν αφαιρείτε εξαρτήματα που είναι ευαίσθητα στον στατικό ηλεκτρισμό από τη συσκευασία τους, μην τα απομακρύνετε από το αντιστατικό υλικό συσκευασίας μέχρι να είστε έτοιμοι να τα εγκαταστήσετε. Πριν ανοίξετε την αντιστατική συσκευασία, βεβαιωθείτε ότι έχετε απομακρύνει τυχόν στατικό ηλεκτρισμό από το σώμα σας.
• Πριν μεταφέρετε κάποιο εξάρτημα που είναι ευαίσθητο στον στατικό ηλεκτρισμό, τοποθετήστε το σε αντιστατική θήκη ή συσκευασία.

Αντιστατικό κιτ (ESD) επιτόπου υπηρεσίας

Το κιτ για το σέρβις που χρησιμοποιείται συνήθως είναι το μη παρακολουθούμενο κιτ επιτόπου σέρβις. Τα κιτ επιτόπου σέρβις αποτελούνται από τρία βασικά εξαρτήματα: αντιστατικό υπόστρωμα, περικάρπιο και καλώδιο συνένωσης.

Εξαρτήματα αντιστατικού κιτ επιτόπου σέρβις

Τα εξαρτήματα του αντιστατικού κιτ επιτόπου σέρβις είναι τα εξής:

- Αντιστατικό υπόστρωμα – Το αντιστατικό υπόστρωμα διασκορπίζει τον στατικό ηλεκτρισμό και μπορείτε να τοποθετείτε εξαρτήματα πάνω του κατά τη διαδικασία του σέρβις. Όταν χρησιμοποιείτε αντιστατικό υπόστρωμα, το περικάρτιο που φοράτε θα πρέπει να είναι σφιχτό, ενώ το καλώδιο πρόσδεσης θα πρέπει να είναι συνδεδεμένο με το υπόστρωμα και με μια

γυμνή μεταλλική επιφάνεια του συστήματος που επισκευάζετε. Αφού προετοιμαστείτε κατάλληλα, μπορείτε να αφαιρέσετε τα ανταλλακτικά από την αντιστατική σακούλα και να τα τοποθετήσετε απευθείας πάνω στο αντιστατικό υπόστρωμα. Τα αντικείμενα που είναι ευαίσθητα στις ηλεκτροστατικές εκκενώσεις είναι ασφαλή στα χέρια σας, στο αντιστατικό υπόστρωμα, στο σύστημα και μέσα σε σακούλα.

• Περικάρτιο και καλώδιο πρόσδεσης – Μπορείτε να συνδέσετε το περικάρτιο και το καλώδιο πρόσδεσης είτε απευθείας στον καρπό σας και σε μια γυμνή μεταλλική επιφάνεια του υλικού, αν δεν απαιτείται αντιστατικό υπόστρωμα, είτε στο αντιστατικό υπόστρωμα, προκειμένου να προστατεύσετε το υλικό που τοποθετείται προσωρινά πάνω στο υπόστρωμα. Η φυσική σύνδεση του περικαρπίου και του καλωδίου συνένωσης με το δέρμα σας, το αντιστατικό υπόστρωμα και το υλικό καλείται συνένωση. Φροντίστε να χρησιμοποιείτε μόνο κιτ επιτόπου σέρβις που περιλαμβάνουν περικάρτιο, υπόστρωμα και καλώδιο συνένωσης. Μην χρησιμοποιείτε περικάρτια χωρίς καλώδιο. Έχετε πάντα υπόψη ότι τα εσωτερικά καλώδια του περικαρπίου παθαίνουν εύκολα ζημιά λόγω φυσιολογικής φθοράς. Πρέπει να τα ελέγχετε τακτικά με ένα όργανο ελέγχου περικάρπιων, προκειμένου να αποφύγετε την ακούσια πρόκληση ζημιάς στο υλικό λόγω ηλεκτροστατικής εκκένωσης. Συνιστάται η εκτέλεση ελέγχου στο περικάρτιο και το καλώδιο πρόσδεσης τουλάχιστον μία φορά την εβδομάδα.
• Όργανο ελέγχου αντιστατικών περικάρπιων – Τα καλώδια στο εσωτερικού του αντιστατικού περικάρπιου είναι επιρρεπή σε ζημιά με την πάροδο του χρόνου. Αν χρησιμοποιείτε μη παρακολουθούμενο κιτ, η βέλτιστη πρακτική είναι να ελέγχετε τακτικά το περικάρπιο σε κάθε κλήση για σέρβις και, τουλάχιστον, μία φορά την εβδομάδα. Ο καλύτερος τρόπος για να εκτελέσετε αυτόν τον έλεγχο είναι με ένα όργανο ελέγχου περικάρπιων. Αν δεν έχετε δικό σας όργανο ελέγχου περικάρπιων, ελέγξτε μήπως υπάρχει κάποιο στο τοπικό παράρτημα. Για να εκτελέσετε τον έλεγχο, φορέστε το περικάρπιο στο χέρι σας, συνδέστε το καλώδιο πρόσδεσης του περικάρπιου στο όργανο ελέγχου και πατήστε το σχετικό κουμπί ελέγχου. Αν ο έλεγχος είναι επιτυχής, ανάβει μια πράσινη λυχνία LED. Αν ο έλεγχος αποτύχει, ανάβει μια κόκκινη λυχνία LED και ακούγεται μια ηχητική ειδοποίηση.
• Εξαρτήματα μόνωσης – Είναι πολύ σημαντικό να διατηρείτε τις συσκευές που είναι ευαίσθητες στις ηλεκτροστατικές εκκενώσεις, όπως το πλαστικό περίβλημα της ψύκτρας, μακριά από εσωτερικά εξαρτήματα που λειτουργούν ως μονωτές και συνήθως φέρουν υψηλό φορτίο.
• Περιβάλλον εργασίας – Προτού ανοίξετε το αντιστατικό κιτ επιτόπου σέρβις, αξιολογήστε την κατάσταση στο χώρο του πελάτη. Για παράδειγμα, η χρήση του κιτ στο περιβάλλον ενός διακομιστή διαφέρει από τη χρήση στο περιβάλλον ενός επιτραπέζιου ή φορητού υπολογιστή. Οι διακομιστές συνήθως είναι τοποθετημένοι σε rack σε ένα κέντρο δεδομένων, ενώ οι επιτραπέζιοι ή φορητοί υπολογιστές συνήθως βρίσκονται σε γραφεία. Προσπαθήστε πάντα να βρίσκετε μια μεγάλη, ανοιχτή, επίπεδη επιφάνεια εργασίας που είναι τακτοποιημένη και έχει αρκετό χώρο για το άνοιγμα του αντιστατικού κιτ και πρόσθετο χώρο για να ακουμπήσετε το σύστημα που θα επισκευάσετε. Στον χώρο εργασίας δεν πρέπει να υπάρχουν μονωτικά υλικά που μπορεί να προκαλέσουν ηλεκτροστατική εκκένωση. Τα υλικά μόνωσης που βρίσκονται στην περιοχή εργασίας, όπως Styrofoam kαι άλλα πλαστικά μέρη, θα πρέπει να μετακινηθούν τουλάχιστον 12 ίντσες ή 30 εκατοστά μακριά από τα ευαίσθητα εξαρτήματα πριν από τον χειρισμό οποιουδήποτε στοιχείου υλικού.
• Αντιστατική συσκευασία – Όλες οι συσκευές που είναι ευαίσθητες στην ηλεκτροστατική εκκένωση πρέπει να αποστέλλονται και να παραλαμβάνονται σε αντιστατική συσκευασία. Χρησιμοποιήστε, κατά προτίμηση, σακούλες με μεταλλική αντιστατική επίστρωση. Οστόσο, θα πρέπει να επιστρέφετε το εξάρτημα που έχει υποστεί ζημιά μέσα στην αντιστατική σακούλα και συσκευασία στην οποία παραλάβατε το καινούργιο εξάρτημα. Θα πρέπει να διπλώνετε την αντιστατική σακούλα και να τη σφραγίζετε με ταινία, καθώς και να χρησιμοποιείτε το αφρώδες υλικό που περιείχε η αρχική συσκευασία μέσα στην οποία λάβατε το καινούργιο εξάρτημα. Οι συσκευές που είναι ευαίσθητες στις ηλεκτροστατικές εκκενώσεις πρέπει να αφαιρούνται από τη συσκευασία μόνο για να τοποθετηθούν σε αντιστατική επιφάνεια εργασίας. Δεν πρέπει να τοποθετείτε τα εξαρτήματα πάνω στην αντιστατική σακούλα, καθώς μόνο το εσωτερικό της σακούλας είναι θωρακισμένο. Φροντίστε να τοποθετείτε πάντα τα εξαρτήματα που είναι ευαίσθητα στις ηλεκτροστατικές εκκενώσεις στα χέρια σας, στο αντιστατικό υπόστρωμα, στο σύστημα ή μέσα σε αντιστατική σακούλα.
• Μεταφορά ευαίσθητων εξαρτημάτων – Όταν μεταφέρετε ευαίσθητα εξαρτήματα, όπως ανταλλακτικά ή εξαρτήματα που επιστρέφονται στην Dell, είναι σημαντικό να τα τοποθετείτε σε αντιστατικές σακούλες, για ασφαλή μεταφορά.

Περίληψη αντιστατικής προστασίας

Συνιστάται η χρήση του κλασικού αντιστατικού περικαρτίου με καλώδιο γείωσης και του προστατευτικού αντιστατικού υποστρώματος κατά την επισκευή προϊόντων Dell. Επιπλέον, είναι σημαντικό να διατηρούνται τα ευαίσθητα εξαρτήματα μακριά από τα εξαρτήματα μόνωσης κατά τη διάρκεια του σέρβις, καθώς και να χρησιμοποιούνται αντιστατικές σακούλες για τη μεταφορά των ευαίσθητων εξαρτημάτων.

Μεταφορά ευαίσθητων εξαρτημάτων

Όταν μεταφέρετε εξαρτήματα που είναι ευαίσθητα στην ηλεκτροστατική εκκένωση, όπως ανταλλακτικά ή εξαρτήματα που επιστρέφονται στην Dell, είναι σημαντικό να τα τοποθετείτε σε αντιστατικές σακούλες, για ασφαλή μεταφορά.

Ανύψωση εξοπλισμού

Ακολουθήστε τις παρακάτω οδηγίες όταν σηκώνετε βαρύ εξοπλισμό:

ΠΡΟΣΟΧΗ: Μην σηκώνετε βάρος μεγαλύτερο από 50 λίβρες. Να ζητάτε πάντα βοήθεια από άλλα άτομα ή να χρησιμοποιείτε συσκευή ανύψωσης.

1. Ισορροπήστε καλά στα πόδια σας. Ανοίξτε τις πατούσες, ώστε να έχετε σταθερότητα, και στρέψτε τα δάχτυλα προς τα έξω.
2. Σφίξτε τους κοιλιακούς μυς. Οι κοιλιακοί μύες στηρίζουν τη σπονδυλική στήλη όταν σηκώνετε βάρος, καθώς αντισταθμίζουν την πίεση που ασκείται από το φορτίο.
3. Σηκώστε με τα πόδια και όχι με την πλάτη.
4. Κρατήστε το φορτίο κοντά στο σώμα σας. Όσο πιο κοντά βρίσκεται στη σπονδυλική στήλη, τόσο λιγότερη πίεση ασκείται στην πλάτη.
5. Έχετε ευθεία την πλάτη σας όταν σηκώνετε ή αφήνετε το φορτίο. Διαφορετικά, προσθέτετε το βάρος του σώματός σας στο φορτίο. Μην περιστρέφετε τον κορμό ή την πλάτη σας.
6. Ακολουθήστε την ίδια τεχνική με την αντίστροφη σειρά, για να αφήσετε κάτω το φορτίο.

Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Πληροφορίες γι αυτήν την εργασία

ΠΡΟΣΟΧΗ: Αν αφήσετε σκόρπιες ή χαλαρωμένες βίδες μέσα στον υπολογιστή σας, υπάρχει κίνδυνος να πάθει σοβαρότατη ζημιά.

Βήματα

1. Επανατοποθετήστε όλες τις βίδες και βεβαιωθείτε ότι δεν έχουν μείνει κάποιες σκόρπιες μέσα στον υπολογιστή σας.
2. Συνδέστε κάθε εξωτερική συσκευή, περιφερειακή συσκευή ή καλώδιο που αφαιρέσατε προτού εκτελέσετε εργασίες στον υπολογιστή σας.
3. Επανατοποθετήστε κάθε κάρτα πολυμέσων, δίσκο ή άλλο εξάρτημα που αφαιρέσατε προτού εκτελέσετε εργασίες στον υπολογιστή σας.
4. Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες.
5. Ενεργοποιήστε τον υπολογιστή σας.

BitLocker

ΠΡΟΣΟΧΗ: Αν δεν ανασταλεί η λειτουργία του BitLocker πριν από την ενημέρωση του BIOS, το σύστημα δεν θα αναγνωρίζει το κλειδί του BitLocker την επόμενη φορά που θα το επανεκκινήσετε. Στη συνέχεια θα σας ζητηθεί να εισαγάγετε το κλειδί ανάκτησης για να προχωρήσετε και το σύστημα θα το ζητά σε κάθε επανεκκίνηση. Αν το κλειδί αποκατάστασης δεν είναι γνωστό, το αποτέλεσμα μπορεί να είναι απώλεια δεδομένων ή άσκοπη επανεγκατάσταση του λειτουργικού συστήματος. Για περισσότερες πληροφορίες σχετικά με αυτό το θέμα, δείτε το άρθρο της γνωσιακής βάσης: Ενημέρωση του BIOS σε συστήματα Dell με δραστικοποιημένο BitLocker.

Η εγκατάσταση των ακόλουθων στοιχείων ενεργοποιεί το BitLocker:

• Μονάδα σκληρού δίσκου ή μονάδα δίσκου στερεάς κατάστασης
• Πλακέτα συστήματος

Αφαίρεση και εγκατάσταση στοιχείων

i ΣΗΜΕΙΩΣΗ: Οι εικόνες που θα βρείτε στο έγγραφο ενδέχεται να διαφέρουν από τον υπολογιστή σας, πράγμα που εξαρτάται από τη διαμόρφωση που παραγγείλατε.

Συνιστώμενα εργαλεία

Για τις διαδικασίες που παρατίθενται στο έγγραφο ενδέχεται να απαιτούνται τα εξής εργαλεία:

• Σταυροκατσάβιδο #0
• Σταυροκατσάβιδο #1
• Σταυροκατσάβιδο #2
• Πλαστική σφήνα

Λίστα βιδών

i ΣΗΜΕΙΩΣΗ: Όταν αφαιρείτε βίδες από ένα στοιχείο, συνιστάται να σημειώνετε τον τύπο και τον αριθμό των βιδών και μετά να τις τοποθετείτε σε ένα κουτί αποθήκευσης βιδών. Με αυτόν τον τρόπο θα μπορέσετε να χρησιμοποιήσετε τον σωστό αριθμό και τύπο βιδών, όταν επανατοποθετήσετε το στοιχείο.
i ΣΗΜΕΙΩΣΗ: Ορισμένοι υπολογιστές έχουν μαγνητικές επιφάνειες. Φροντίστε να μην αφήνετε τις βίδες πάνω σε τέτοιες επιφάνειες, όταν επανατοποθετείτε ένα εξάρτημα.
i | ΣΗΜΕΙΩΣΗ: Το χρώμα των βιδών μπορεί να διαφέρει ανάλογα με τη διαμόρφωση που έχει παραγγελθεί.

Πίνακας 1. Λίστα βιδών

ΣτοιχείοΤύπος βίδαςΠοσότηταΕικόνα βίδας
Κάλυμμα καλωδίων— προαιρετικό	M3x9 1
Θωράκιση πλακέτας συστήματος	M3x5 5

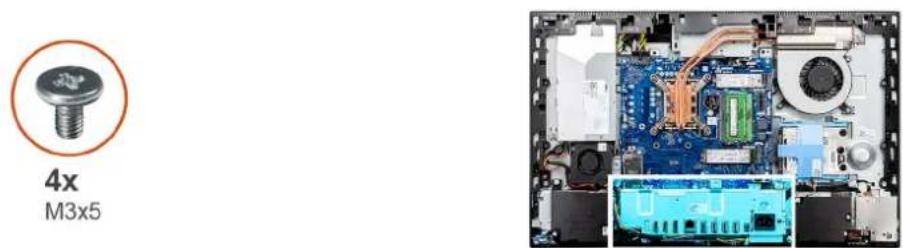

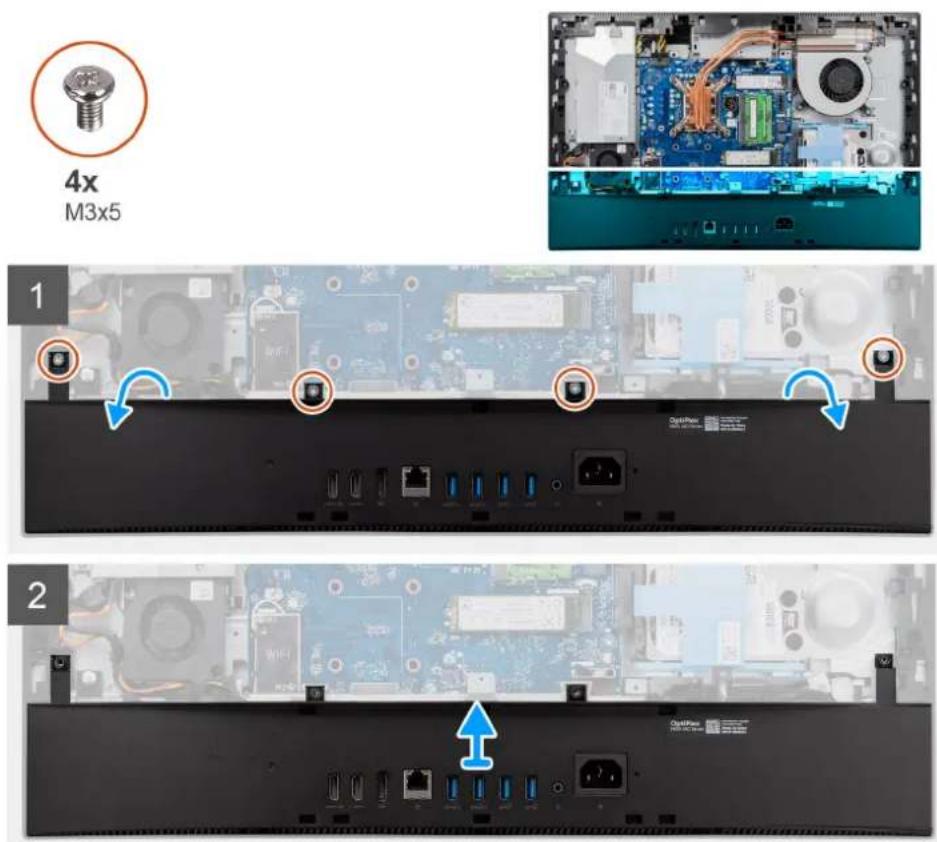

Κάτω κάλυμμα	M3x5 4
Μονάδα δίσκου στερεάς κατάστασης M.2 2230	M2x2,5 1
Μονάδα δίσκου στερεάς κατάστασης M.2 2280	M2x2,5 1
Ανεμιστήρας συστήματος	M3x5 3
Θωράκιση κάρτας ασύρματης επικοινωνίας	M2x2,5 2

Πίνακας 1. Λίστα βιδών (συνεχίζεται)

ΣτοιχείοΤύπος βίδαςΠοσότηταΕικόνα βίδας
Κάρτα ασύρματης επικοινωνίας	M2x2,5 1
Διάταξη κάμερας	M3x5 2
Θύρα κάμερας	M3x5 2

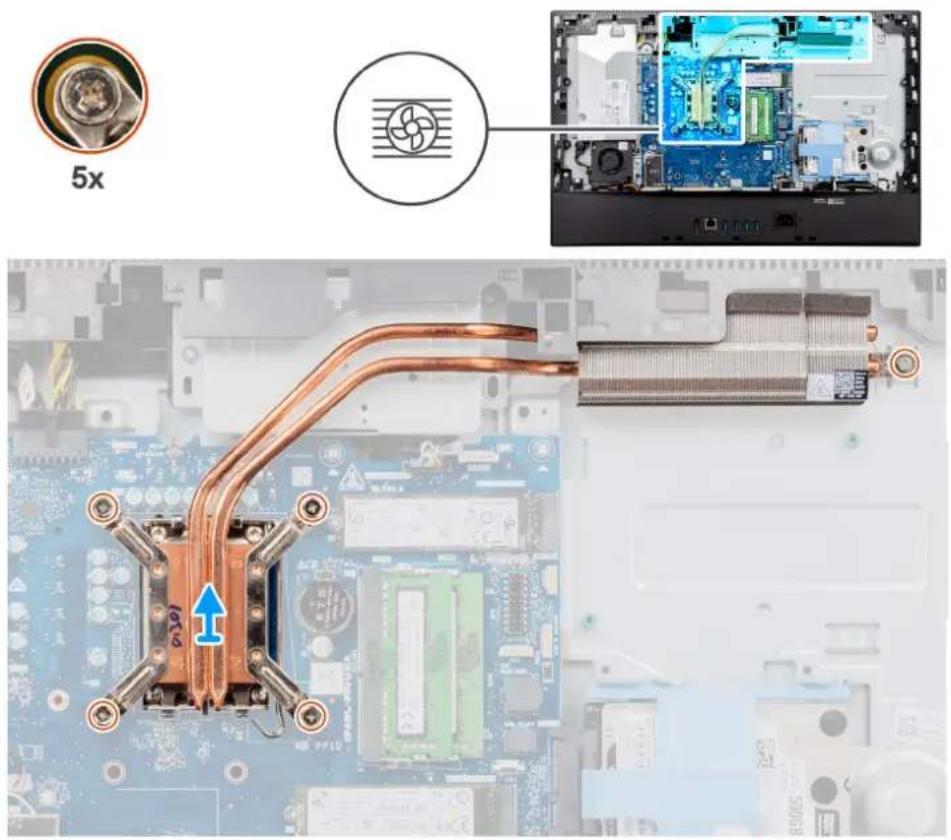

Ψύκτρα — 35 W	Μη αποσπώμενες βίδες	5
Ψύκτρα — 65 W	Μη αποσπώμενες βίδες	5
Μονάδα τροφοδοτικού (PSU)	M3x5 1
Ανεμιστήρας μονάδας τροφοδοτικού (PSU)	M3x5 2
Βάση στήριξης πλακέτας εισόδου/εξόδου πίσω πλευράς	M3x5 4
Πλακέτα συστήματος	M3x5 9
Ηχεία	M3 4+7,1xZN 6
Πλακέτα κουμπιού λειτουργίας	M3x5 1
ΜικρόφωναM2x2,5 2
Θωράκιση πλαϊνής πλακέτας εισόδου/εξόδου	M3x5 2
Πλαϊνή πλακέτα εισόδου/εξόδου	M2,5x3,5	2
Μονάδες κεραίαςM2x2,5 2

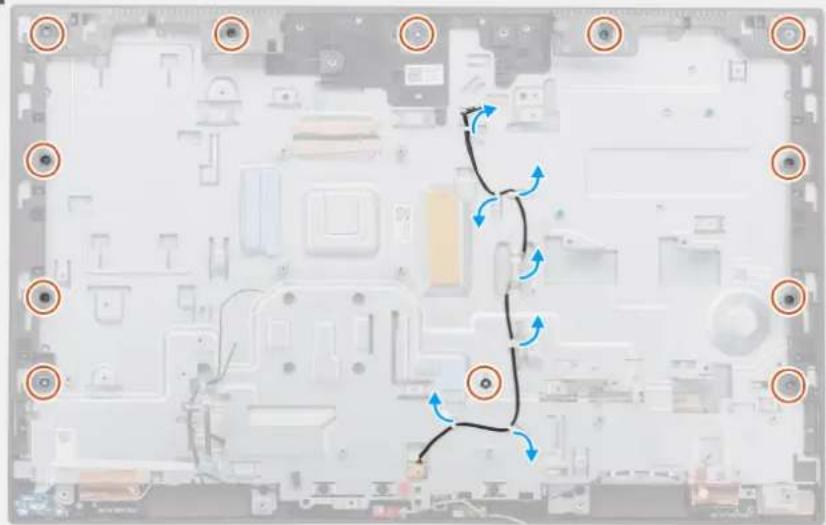

Οθόνη	M3x5	11 (για οθόνη αφής)12 (για οθόνη χωρίς λειτουργία αφής)
Μεσαίο πλαίσιοM3x5 17
Κάρτα ήχουM3x5 1

Κύρια στοιχεία του OptiPlex 5400 All-in-One

Στην παρακάτω εικόνα παρουσιάζονται τα κύρια στοιχεία του OptiPlex 5400 All-in-One.

1. Báση
2. Ψύκτρα
3. Επεξεργαστής
4. Mováda dískou stéréás kataótaoης M.2 2230/2280
5. Πλαϊνή πλακέτα εισόδου/εξόδου
6. Κάρτα ήχου12. Οθόνη
7. Βάση διάταξης οθόνης
8. Πόρτα διάταξης κάμερας
9. Πλακέτα συστήματος
10. Διάταξη κάμερας

11. Ανεμιστήρας μονάδας τροφοδοτικού (PSU)

12. Κάτω κάλυμμα

13. Ανεμιστήρας συστήματος
14. Mováða μνήμης
15. Βάση στήριξης πλακέτας εισόδου/εξόδου πίσω πλευράς
16. Hxεία
17. Μεσαίο πλαίσιο
18. Mováda trofoobotikoú (PSU)
19. Θωράκιση πλακέτας συστήματος
20. Κάρτα ασύρματης επικοινωνίας
21. Πίσω κάλυμμα

ΣΗΜΕΙΩΣΗ: Η Dell παρέχει μια λίστα με τα στοιχεία και τους κωδικούς εξαρτημάτων για την αρχική διαμόρφωση συστήματος που αγοράσατε. Τα εξαρτήματα αυτά διατίθενται σύμφωνα με τις καλύψεις εντός εγγύησης που αγοράζει ο πελάτης. Για τις επιλογές αγοράς επικοινωνήστε τον αντιπρόσωπο πωλήσεων της Dell.

Báση

Αφαίρεση της σταθερής βάσης

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΠΡΟΣΟΧΗ: Κατά τη συντήρηση του συστήματος, τοποθετήστε το σε ανυψωμένη, καθαρή και επίπεδη επιφάνεια. Η Dell Technologies συνιστά την αφαίρεση της βάσης για αποφυγή τυχαίας ζημιάς στην οθόνη του συστήματος κατά τη διάρκεια της συντήρησης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης της σταθερής βάσης.

1. Πιέστε και σύρετε το κουμπί αποδέσμευσης προς τα επάνω.
2. Κρατήστε το κουμπί στη θέση αποδέσμευσης και ανασηκώστε τη βάση.
3. Σύρετε τη βάση προς τα κάτω για να την αφαιρέσετε από το πίσω κάλυμμα.

Εγκατάσταση της σταθερής βάσης

Προϋποθέσεις

Σε περίπτωση αντικατάστασης στοιχείου, αφαιρέστε το υπάρχον στοιχείο προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης της σταθερής βάσης.

Ευθυγραμμίστε και περάστε τα άγκιστρα του στηρίγματος τοποθέτησης της βάσης μέσα στις υποδοχές της οθόνης, μέχρι να ακούσετε ένα χαρακτηριστικό κλικ.

Επόμενα βήματα

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της βάσης ρυθμιζόμενου ύψους

Προϋποθέσεις

i ΣΗΜΕΙΩΣΗ: Ακολουθήστε την ίδια διαδικασία για την αφαίρεση της βάσης ρυθμιζόμενου ύψους με μονάδα οπτικού δίσκου.

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΠΡΟΣΟΧΗ: Κατά τη συντήρηση του συστήματος, τοποθετήστε το σε ανυψωμένη, καθαρή και επίπεδη επιφάνεια. Η Dell συνιστά την αφαίρεση της βάσης για αποφυγή τυχαίας ζημιάς στην οθόνη του συστήματος κατά τη διάρκεια της συντήρησης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης της βάσης ρυθμιζόμενου ύψους.

1. Πιέστε και σύρετε το κουμπί αποδέσμευσης προς τα επάνω.
2. Κρατήστε το κουμπί στη θέση αποδέσμευσης και ανασηκώστε τη βάση.
3. Σύρετε τη βάση προς τα κάτω για να την αφαιρέσετε από το πίσω κάλυμμα

Εγκατάσταση της βάσης ρυθμιζόμενου ύψους

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

ΣΗΜΕΙΩΣΗ: Ακολουθήστε την ίδια διαδικασία για την εγκατάσταση της βάσης ρυθμιζόμενου ύψους με μονάδα οπτικού δίσκου.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης της βάσης ρυθμιζόμενου ύψους.

1. Ευθυγραμμίστε τις γλωττίδες στη βάση με τις υποδοχές στο πίσω κάλυμμα.
2. Σύρετε τη βάση προς τα πάνω μέχρι να κουμπώσει στη θέση της και να ακουστεί το χαρακτηριστικό κλικ.

Επόμενα βήματα

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Κάλυμμα καλωδίων—προαιρετικό

Αφαίρεση του καλύμματος των καλωδίων

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΠΡΟΣΟΧΗ: Κατά τη συντήρηση του συστήματος, τοποθετήστε το σε ανυψωμένη, καθαρή και επίπεδη επιφάνεια. Συνιστάται η αφαίρεση της βάσης για αποφυγή τυχαίας ζημιάς στην οθόνη του συστήματος κατά τη διάρκεια της συντήρησης.
2. Αφαιρέστε τη βάση στήριξης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης του καλύμματος των καλωδίων.

1x
M3x5

1. Αφαιρέστε το καλώδιο τροφοδοσίας από τις υποδοχές στο κάλυμμα καλωδίων.
2. Αφαιρέστε τη βίδα (Μ3×5) που συγκρατεί το κάλυμμα καλωδίων στο κάτω κάλυμμα.
3. Ανασηκώστε το κάλυμμα καλωδίων από το κάτω κάλυμμα.

Εγκατάσταση του καλύμματος των καλωδίων

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης του καλύμματος καλωδίων:

1x
M3x5

1. Δρομολογήστε το καλώδιο τροφοδοσίας μέσα από τις υποδοχές στο κάλυμμα καλωδίων.
2. Ευθυγραμμίστε την οπή για τη βίδα του καλύμματος καλωδίων με την αντίστοιχη οπή στο κάτω κάλυμμα.
3. Επανατοποθετήστε τη βίδα (Μ3×5) για τη συγκράτηση του καλύμματος καλωδίων στο κάτω κάλυμμα.

Επόμενα βήματα

1. Εγκαταστήστε τη βάση.
2. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πίσω κάλυμμα

Αφαίρεση του πίσω καλύμματος

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας
   ΠΡΟΣΟΧΗ: Κατά τη συντήρηση του συστήματος, τοποθετήστε το σε ανυψωμένη, καθαρή και επίπεδη επιφάνεια. Συνιστάται η αφαίρεση της βάσης για αποφυγή τυχαίας ζημιάς στην οθόνη του συστήματος κατά τη διάρκεια της συντήρησης.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης του πίσω καλύμματος.

Βήματα

1. Πιέστε παρατεταμένα τη γλωττίδα αποδέσμευσης στο πίσω κάλυμμα για να την αποδεσμεύσετε από το μάνταλο στη θωράκιση της πλακέτας συστήματος.
2. Σύρετε το πίσω κάλυμμα προς τα πάνω για να αποδεσμεύσετε τις γλωττίδες στο κάλυμμα από τις υποδοχές στο μεσαίο πλαίσιο.
3. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το από το σύστημα.

Εγκατάσταση του πίσω καλύμματος

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

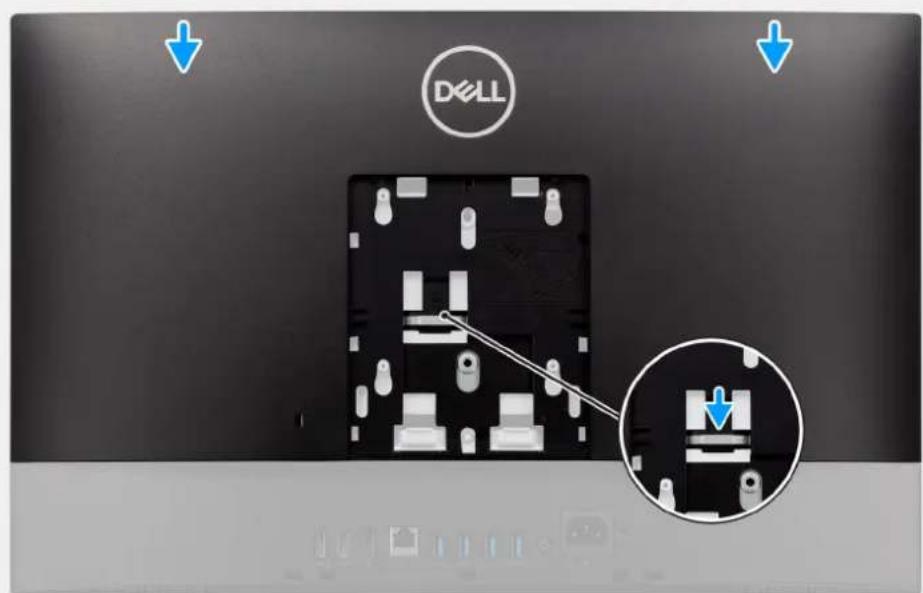

Η παρακάτω εικόνα παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης του πίσω καλύμματος.

1

2

Βήματα

1. Τοποθετήστε το πίσω κάλυμμα στο μεσαίο πλαίσιο και στη θωράκιση της πλακέτας συστήματος και ευθυγραμμίστε τις γλωττίδες στο πίσω κάλυμμα με τις υποδοχές στο μεσαίο πλαίσιο.
2. Σύρετε το πίσω κάλυμμα για να ασφαλίσετε τη γλωπτίδα αποδέσμευσης κάτω από το μάνταλο στη θωράκιση της πλακέτας συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
2. Εγκαταστήστε τη βάση.
3. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Σκληρός δίσκος

Αφαίρεση του σκληρού δίσκου

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.

Πληροφορίες γι αυτήν την εργασία

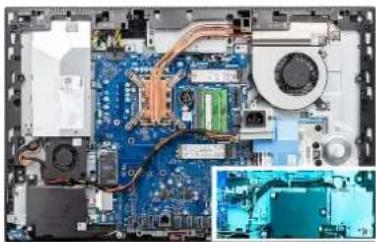

Στην παρακάτω εικόνα υποδεικνύεται η θέση του σκληρού δίσκου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Πιέστε προς τα κάτω τη γλωπίδα που στερεώνει τη διάταξη του σκληρού δίσκου στη θωράκιση της πλακέτας συστήματος.
2. Σύρετε και ανασηκώστε τη διάταξη του σκληρού δίσκου και αφαιρέστε την από τη βάση της διάταξης της οθόνης.
3. Ξεσφηνώστε τις γλωττίδες στο υποστήριγμα του σκληρού δίσκου από τις υποδοχές τους στον σκληρό δίσκο.
4. Αφαιρέστε τον σκληρό δίσκο από το υποστήριγμά του.

Εγκατάσταση του σκληρού δίσκου

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του σκληρού δίσκου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις γλωπτίδες στο υποστήριγμα του σκληρού δίσκου με τις υποδοχές στον σκληρό δίσκο.
2. Λυγίστε το υποστήριγμα του σκληρού δίσκου και επανατοποθετήστε τις γλωττίδες που απομένουν στο υποστήριγμα του σκληρού δίσκου, ευθυγραμμίζοντάς τις με τις υποδοχές στον σκληρό δίσκο.
3. Τοποθετήστε τη διάταξη του σκληρού δίσκου μέσα στην υποδοχή και σύρετέ τη ώστε να ασφαλίσει πάνω στη βάση της διάταξης της οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε το πίσω κάλυμμα.
2. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
3. Εγκαταστήστε τη βάση.
4. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μονάδες μνήμης

Αφαίρεση των μονάδων μνήμης

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.

Πληροφορίες γι αυτήν την εργασία

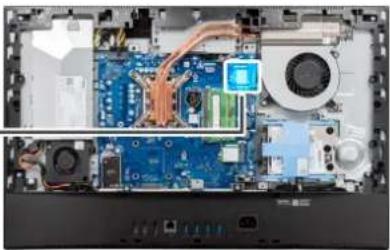

Στην παρακάτω εικόνα υποδεικνύεται η θέση των μονάδων μνήμης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Ξεσφηνώστε τη θύρα DIMM και αφαιρέστε την από τη θωράκιση της πλακέτας συστήματος.
2. Χρησιμοποιώντας τα άκρα των δαχτύλων σας, ανοίξτε τους συνδετήρες συγκράτησης στην υποδοχή της μονάδας μνήμης τόσο ώστε να ανασηκωθεί η μονάδα.
3. Μετακινήστε συρτά τη μονάδα μνήμης και αφαιρέστε την από την υποδοχή της.

ΣΗΜΕΙΩΣΗ: Επαναλάβετε το βήμα 2 και 3 αν υπάρχουν δύο μονάδες μνήμης.

Εγκατάσταση των μονάδων μνήμης

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της μονάδας μνήμης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα μνήμης με τη γλωττίδα στην υποδοχή της μονάδας.
2. Περάστε σταθερά, συρτά και γυρτά τη μονάδα μνήμης μέσα στην υποδοχή και πιέστε την προς τα κάτω τόσο ώστε να κουμπώσει στη σωστή της θέση και να ακουστεί το χαρακτηριστικό κλικ.

i ΣΗΜΕΙΩΣΗ: Αν δεν ακουστεί το χαρακτηριστικό κλικ, αφαιρέστε τη μονάδα μνήμης και εγκαταστήστε την ξανά.

i | ΣΗΜΕΙΩΣΗ: Επαναλάβετε το βήμα 1 και 2 αν υπάρχουν δύο μονάδες μνήμης.

1. Ευθυγραμμίστε τις γλωττίδες στη θύρα DIMM με τις υποδοχές στη θωράκιση της πλακέτας συστήματος και κουμπώστε τη στη θέση της.

Επόμενα βήματα

1. Εγκαταστήστε το πίσω κάλυμμα.
2. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

3. Εγκαταστήστε τη βάση.

4. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Θωράκιση πλακέτας συστήματος

Αφαίρεση της θωράκισης της πλακέτας συστήματος.

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.

Πληροφορίες γι αυτήν την εργασία

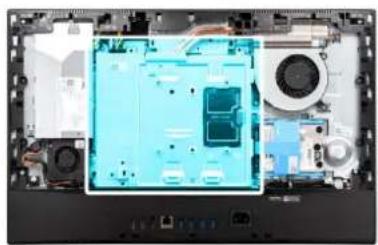

Στην παρακάτω εικόνα υποδεικνύεται η θέση της θωράκισης της πλακέτας συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

5x
M3x5

1. Αφαιρέστε τις πέντε βίδες (Μ3×5) που συγκρατούν τη θωράκιση της πλακέτας συστήματος στη βάση της διάταξης της οθόνης.
2. Σηκώστε τη θωράκιση της πλακέτας συστήματος για να την αφαιρέσετε από τη βάση της διάταξης της οθόνης.

Εγκατάσταση της θωράκισης της πλακέτας συστήματος

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της θωράκισης της πλακέτας συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

5x
M3x5

1. Ευθυγραμμίστε τις οπές για τις βίδες στη θωράκιση της πλακέτας συστήματος με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις πέντε βίδες (Μ3×5) για τη συγκράτηση της θωράκισης της πλακέτας συστήματος στη βάση της διάταξης της οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε το πίσω κάλυμμα.
2. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

3. Εγκαταστήστε τη βάση.

4. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μονάδα δίσκου στερεάς κατάστασης

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 1

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε τη βάση στήριξης.

3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

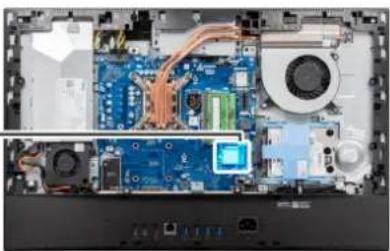

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 στην υποδοχή 1 και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τη βίδα (Μ2×2,5) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.
2. Σύρετε και αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης από την υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 1

Προϋποθέσεις

ΠΡΟΣΟΧΗ: Οι μονάδες δίσκου στερεάς κατάστασης είναι εύθραυστες. Μεταχειριστείτε τη μονάδα δίσκου στερεάς κατάστασης με προσοχή.

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 στην υποδοχή 1 και παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα δίσκου στερεάς κατάστασης με τη γλωττίδα στην υποδοχή της κάρτας Μ.2.
2. Τοποθετήστε τη μονάδα δίσκου στερεάς κατάστασης μέσα στην υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.
3. Επανατοποθετήστε τη βίδα (Μ2×2,5) για τη συγκράτηση της μονάδας δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 1

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 στην υποδοχή 1 και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τη βίδα (Μ2×2,5) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.
2. Σύρετε και αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης από την υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 1

Προϋποθέσεις

ΠΡΟΣΟΧΗ: Οι μονάδες δίσκου στερεάς κατάστασης είναι εύθραυστες. Μεταχειριστείτε τη μονάδα δίσκου στερεάς κατάστασης με προσοχή.

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 στην υποδοχή 1 και παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα δίσκου στερεάς κατάστασης με τη γλωττίδα στην υποδοχή της κάρτας Μ.2.
2. Τοποθετήστε τη μονάδα δίσκου στερεάς κατάστασης μέσα στην υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.
3. Επανατοποθετήστε τη βίδα (Μ2×2,5) για τη συγκράτηση της μονάδας δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 2

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 στην υποδοχή 2 και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τη βίδα (Μ2×2,5) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.
2. Σύρετε και αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης από την υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 – υποδοχή 2

Προϋποθέσεις

ΠΡΟΣΟΧΗ: Οι μονάδες δίσκου στερεάς κατάστασης είναι εύθραυστες. Μεταχειριστείτε τη μονάδα δίσκου στερεάς κατάστασης με προσοχή.

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2230 στην υποδοχή 2 και παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα δίσκου στερεάς κατάστασης με τη γλωττίδα στην υποδοχή της κάρτας Μ.2.
2. Τοποθετήστε τη μονάδα δίσκου στερεάς κατάστασης μέσα στην υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.
3. Επανατοποθετήστε τη βίδα (Μ2×2,5) για τη συγκράτηση της μονάδας δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 2

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 στην υποδοχή 2 και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τη βίδα (Μ2×2,5) που συγκρατεί τη μονάδα δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.
2. Σύρετε και αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης από την υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.

Εγκατάσταση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 – υποδοχή 2

Προϋποθέσεις

ΠΡΟΣΟΧΗ: Οι μονάδες δίσκου στερεάς κατάστασης είναι εύθραυστες. Μεταχειριστείτε τη μονάδα δίσκου στερεάς κατάστασης με προσοχή.

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μονάδας δίσκου στερεάς κατάστασης Μ.2 2280 στην υποδοχή 2 και παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε την εγκοπή στη μονάδα δίσκου στερεάς κατάστασης με τη γλωττίδα στην υποδοχή της κάρτας Μ.2.
2. Τοποθετήστε τη μονάδα δίσκου στερεάς κατάστασης μέσα στην υποδοχή κάρτας Μ.2 της πλακέτας συστήματος.
3. Επανατοποθετήστε τη βίδα (Μ2×2,5) για τη συγκράτηση της μονάδας δίσκου στερεάς κατάστασης στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Ανεμιστήρας συστήματος

Αφαίρεση του ανεμιστήρα του συστήματος — 35 W

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

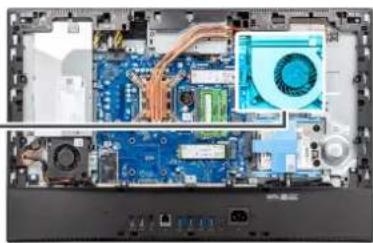

Στην παρακάτω εικόνα υποδεικνύεται η θέση του ανεμιστήρα συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αποσυνδέστε το καλώδιο του ανεμιστήρα του συστήματος από την πλακέτα συστήματος.
2. Αφαιρέστε τις τρεις βίδες (Μ3×5) που συγκρατούν τον ανεμιστήρα του συστήματος στη βάση της διάταξης της οθόνης.
3. Ανασηκώστε τον ανεμιστήρα του συστήματος μαζί με το καλώδιό του και αφαιρέστε τον από τη βάση της διάταξης της οθόνης.

Εγκατάσταση του ανεμιστήρα του συστήματος — 35 W

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του ανεμιστήρα συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στον ανεμιστήρα του συστήματος με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις τρεις βίδες (Μ3×5) για τη συγκράτηση του ανεμιστήρα του συστήματος στη βάση της διάταξης της οθόνης.
3. Συνδέστε το καλώδιο του ανεμιστήρα του συστήματος στην υποδοχή του στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Αφαίρεση του ανεμιστήρα του συστήματος — 65 W

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του ανεμιστήρα συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αποσυνδέστε το καλώδιο του ανεμιστήρα του συστήματος από την πλακέτα συστήματος.
2. Αφαιρέστε τις τρεις βίδες (Μ3×5) που συγκρατούν τον ανεμιστήρα του συστήματος στη βάση της διάταξης της οθόνης.
3. Ανασηκώστε τον ανεμιστήρα του συστήματος μαζί με το καλώδιό του και αφαιρέστε τον από τη βάση της διάταξης της οθόνης.

Εγκατάσταση του ανεμιστήρα του συστήματος — 65 W

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του ανεμιστήρα συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στον ανεμιστήρα του συστήματος με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις τρεις βίδες (Μ3×5) για τη συγκράτηση του ανεμιστήρα του συστήματος στη βάση της διάταξης της οθόνης.
3. Συνδέστε το καλώδιο του ανεμιστήρα του συστήματος στην υποδοχή του στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας,

Μπαταρία σε σχήμα νομίσματος

Αφαίρεση της μπαταρίας σε σχήμα νομίσματος

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

ΣΗΜΕΙΩΣΗ: Κατά την αφαίρεση της μπαταρίας σε σχήμα νομίσματος, γίνεται επαναφορά των ρυθμίσεων των CMOS και BIOS στις προεπιλεγμένες τιμές τους, με αποτέλεσμα την απώλεια δεδομένων. Συνιστούμε να σημειώσετε τις ρυθμίσεις των CMOS και BIOS προτού αφαιρέσετε την μπαταρία σε σχήμα νομίσματος.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μπαταρίας σε σχήμα νομίσματος και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Χρησιμοποιώντας την πλαστική σφήνα, πιέστε τον μεταλλικό συνδετήρα για να ελευθερώσετε την μπαταρία σε σχήμα νομίσματος από την υποδοχή της.
2. Ανασηκώστε την μπαταρία σε σχήμα νομίσματος από την υποδοχή της.

Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της μπαταρίας σε σχήμα νορίσματος και παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Τοποθετήστε την μπαταρία σε σχήμα νομίσματος μέσα στην υποδοχή της στην πλακέτα συστήματος με τον θετικό πόλο στραμμένο προς τα επάνω και πιέστε την απαλά μέχρι να κουμπώσει στη θέση της.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Ενκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Εγκαταστήστε τη βάση.
5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Κάρτα ασύρματης επικοινωνίας

Αφαίρεση της κάρτας ασύρματης επικοινωνίας

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

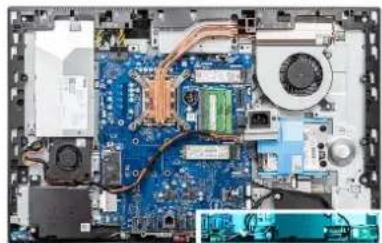

Στην παρακάτω εικόνα υποδεικνύεται η θέση της κάρτας ασύρματης επικοινωνίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τις δύο βίδες (Μ2×2.5) που συγκρατούν τη θωράκιση της κάρτας ασύρματης επικοινωνίας στην πλακέτα συστήματος.
2. Αφαιρέστε τα καλώδια της κεραίας από τους οδηγούς δρομολόγησης στη θωράκιση της κάρτας ασύρματης επικοινωνίας.
3. Ανασηκώστε τη θωράκιση της κάρτας ασύρματης επικοινωνίας για να την αφαιρέσετε από το σύστημα.
4. Αφαιρέστε τη βίδα (Μ2×2,5) που συγκρατεί τη βάση στήριξης της κάρτας ασύρματης επικοινωνίας στην κάρτα.
5. Σύρετε και αφαιρέστε τη βάση στήριξης της κάρτας ασύρματης επικοινωνίας.
6. Αποσυνδέστε τα καλώδια της κεραίας από την κάρτα ασύρματης επικοινωνίας.

ΣΗΜΕΙΩΣΗ: Τα καλώδια κεραίας ήταν προεγκατεστημένα στον υπολογιστή σας κατά την αγορά, ακόμα και αν τον αγοράσατε χωρίς την κάρτα WLAN.

1. Μετακινήστε συρτά την κάρτα ασύρματης επικοινωνίας και αφαιρέστε την από την υποδοχή της.

Εγκατάσταση της κάρτας ασύρματης επικοινωνίας

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

ΠΡΟΣΟΧΗ: Για να αποφύγετε βλάβη της κάρτας ασύρματης επικοινωνίας, δρομολογήστε σωστά τα καλώδια της κεραίας.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της κάρτας ασύρματης επικοινωνίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Συνδέστε τα καλώδια της κεραίας στην κάρτα ασύρματης επικοινωνίας.

Στον παρακάτω πίνακα παρέχεται η χρωματική κωδικοποίηση των καλωδίων κεραιών:

Πίνακας 2. Χρωματική κωδικοποίηση καλωδίων κεραίας

Σύνδεσμοι στην κάρτα ασύρματης επικοινωνίας	Χρώμα καλωδίου κεραίας	Σήμανση με μεταξοτυπία
Κύριος	Λευκό	MAIN	△ (λευκό τρίγωνο)
Βοηθητικός	Μαύρο	AUX	▲ (μαύρο τρίγωνο)

ΣΗΜΕΙΩΣΗ: Τα καλώδια κεραίας ήταν προεγκατεστημένα στον υπολογιστή σας κατά την αγορά, ακόμα και αν τον αγοράσατε χωρίς την κάρτα WLAN.

1. Τοποθετήστε επάνω στην κάρτα ασύρματης επικοινωνίας το υποστήριγμά της.
2. Ευθυγραμμίστε την εγκοπή στην κάρτα ασύρματης επικοινωνίας με τη γλωττίδα στην υποδοχή της κάρτας.
3. Περάστε συρτά και γυρτά την κάρτα ασύρματης επικοινωνίας μέσα στην υποδοχή της.
4. Επανατοποθετήστε τη βίδα (Μ2×2,5) για να στερεώσετε την κάρτα ασύρματης επικοινωνίας και τη βάση στήριξής της στη βάση της διάταξης οθόνης.
5. Ευθυγραμμίστε και τοποθετήστε τη θωράκιση της κάρτας ασύρματης επικοινωνίας πάνω στην πλακέτα συστήματος και στην κάρτα ασύρματης επικοινωνίας.
6. Επανατοποθετήστε τις δύο βίδες (Μ2×2,5) για τη συγκράτηση της θωράκισης της κάρτας ασύρματης επικοινωνίας στην πλακέτα συστήματος.
7. Περάστε τα καλώδια της κεραίας στη διαδρομή τους μέσα από τους οδηγούς στη θωράκιση της κάρτας ασύρματης επικοινωνίας

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Εγκαταστήστε τη βάση.
5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Διάταξη κάμερας

Αφαίρεση της διάταξης της κάμερας

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

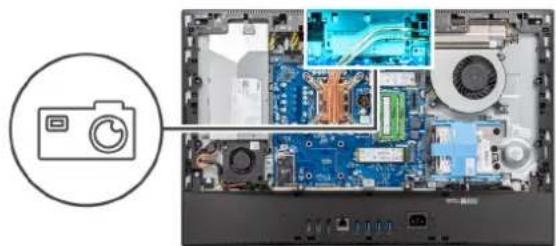

Στην παρακάτω εικόνα υποδεικνύεται η θέση της διάταξης της κάμερας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τις δύο βίδες (Μ3×5) που συγκρατούν τη διάταξη της κάμερας στη βάση της διάταξης της οθόνης.
2. Αποσυνδέστε το καλώδιο της κάμερας από την υποδοχή στην πλακέτα συστήματος.
3. Αφαιρέστε τις δύο βίδες (Μ3×5) που συγκρατούν τη διάταξη της κάμερας στο μεσαίο πλαίσιο.
4. Σύρετε και αφαιρέστε τη διάταξη της κάμερας από το μεσαίο πλαίσιο.
5. Αφαιρέστε το καλώδιο της κάμερας από τους οδηγούς δρομολόγησης στη βάση της διάταξης της οθόνης

Εγκατάσταση της διάταξης της κάμερας

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της διάταξης της κάμερας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Περάστε το καλώδιο της κάμερας μέσα από τους οδηγούς της διαδρομής του στη βάση της διάταξης της οθόνης.
2. Σύρετε τη διάταξη της κάμερας στο μεσαίο πλαίσιο και ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη της κάμερας με τις οπές για τις βίδες στο μεσαίο πλαίσιο.
3. Επανατοποθετήστε τις δύο βίδες (Μ3×5) για τη συγκράτηση της διάταξης της κάμερας στο μεσαίο πλαίσιο.
4. Συνδέστε το καλώδιο της κάμερας στην πλακέτα συστήματος.
5. Ευθυγραμμίστε τις οπές για τις βίδες στη θύρα της κάμερας με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
6. Επανατοποθετήστε τις δύο βίδες (Μ3×5) για τη συγκράτηση της θύρας της κάμερας στη βάση της διάταξης της οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Κάτω κάλυμμα

Αφαίρεση του κάτω καλύμματος

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

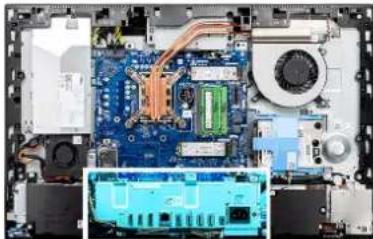

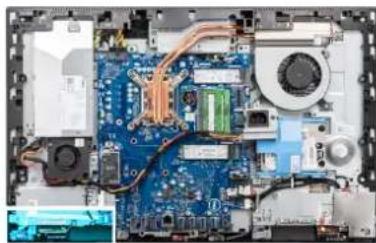

Στην παρακάτω εικόνα υποδεικνύεται η θέση του κάτω καλύμματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

Βήματα

1. Αφαιρέστε τις τέσσερις βίδες (Μ3×5) που συγκρατούν το κάτω κάλυμμα στη βάση της διάταξης της οθόνης.
2. Ξεσφηνώστε και ανασηκώστε το κάτω κάλυμμα για να το αφαιρέσετε από τη βάση της διάταξης οθόνης.

Εγκατάσταση του κάτω καλύμματος

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

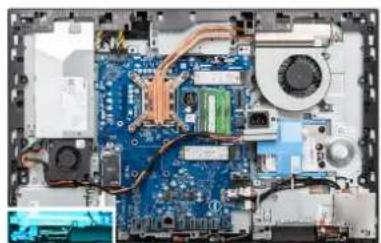

Στην παρακάτω εικόνα υποδεικνύεται η θέση του κάτω καλύμματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

Βήματα

1. Ευθυγραμμίστε τις οπές για τις βίδες στο κάτω κάλυμμα με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις τέσσερις βίδες (Μ3×5) για τη συγκράτηση του κάτω καλύμματος στη βάση της διάταξης της οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μονάδα τροφοδοτικού

Αφαίρεση της μονάδας τροφοδοτικού (PSU)

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.

5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

6. Αφαιρέστε το κάτω κάλυμμα.

Πληροφορίες γι αυτήν την εργασία

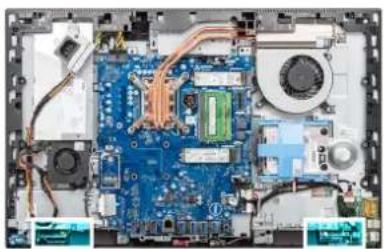

Στην παρακάτω εικόνα υποδεικνύεται η θέση της μονάδας PSU και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής της.

2x
M3x5

1

1. Αφαιρέστε τη βίδα (Μ3×5) που συγκρατεί την υποδοχή του τροφοδοτικού στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
2. Σύρετε την υποδοχή του τροφοδοτικού για να την αφαιρέσετε από τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
3. Αφαιρέστε το καλώδιο του τροφοδοτικού από τους οδηγούς δρομολόγησης στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς και του ανεμιστήρα της PSU.
4. Αποσυνδέστε το καλώδιο του τροφοδοτικού από την υποδοχή στην πλακέτα συστήματος.
5. Αφαιρέστε τη βίδα (Μ3×5) που συγκρατεί την PSU στη βάση της διάταξης της οθόνης.
6. Ανασηκώστε την PSU και αφαιρέστε την από το σύστημα.

Εγκατάσταση της μονάδας τροφοδοτικού (PSU)

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

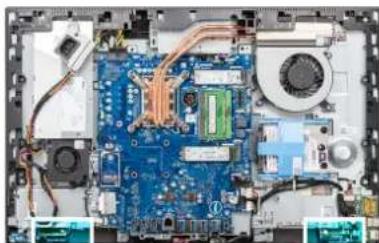

Στην παρακάτω εικόνα υποδεικνύεται η θέση της μονάδας PSU και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασής της.

2x
M3x5

1

1. Ευθυγραμμίστε και τοποθετήστε την PSU στην υποδοχή στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τη βίδα (Μ3×5) για τη συγκράτηση της PSU στη βάση της διάταξης της οθόνης.
3. Συνδέστε το καλώδιο του τροφοδοτικού στην υποδοχή στην πλακέτα συστήματος.
4. Περάστε το καλώδιο του τροφοδοτικού μέσα από τους οδηγούς δρομολόγησης στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς και του ανεμιστήρα της PSU.
5. Ευθυγραμμίστε την οπή για τη βίδα στην υποδοχή του τροφοδοτικού με την αντίστοιχη οπή στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς και τοποθετήστε τη στην υποδοχή στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
6. Επανατοποθετήστε τη βίδα (Μ3×5) για τη συγκράτηση της υποδοχής του τροφοδοτικού στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

Επόμενα βήματα

1. Εγκαταστήστε το κάτω κάλυμμα.
2. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
3. Εγκαταστήστε το πίσω κάλυμμα.
4. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
5. Εγκαταστήστε τη βάση.
6. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Ανεμιστήρας τροφοδοτικού

Αφαίρεση του ανεμιστήρα της PSU

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του ανεμιστήρα της PSU και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

Βήματα

1. Αφαιρέστε το καλώδιο του τροφοδοτικού από τους οδηγούς δρομολόγησης στον ανεμιστήρα της PSU.
2. Αποσυνδέστε το καλώδιο του ανεμιστήρα της PSU από την πλακέτα συστήματος.
3. Αφαιρέστε τις δύο βίδες (Μ3×5) που συγκρατούν τον ανεμιστήρα της PSU στη βάση της διάταξης της οθόνης.
4. Ανασηκώστε τον ανεμιστήρα της PSU από τη βάση της διάταξης της οθόνης.

Εγκατάσταση του ανεμιστήρα της PSU

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του ανεμιστήρα της PSU και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στον ανεμιστήρα της PSU με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις δύο βίδες (Μ3×5) για τη συγκράτηση του ανεμιστήρα της PSU στη βάση της διάταξης της οθόνης.
3. Συνδέστε το καλώδιο του ανεμιστήρα της PSU στην υποδοχή στην πλακέτα συστήματος.
4. Περάστε το καλώδιο τροφοδοτικού μέσα από τους οδηγούς δρομολόγησης στον ανεμιστήρα της PSU.

Επόμενα βήματα

1. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
2. Εγκαταστήστε το πίσω κάλυμμα.
3. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Εγκαταστήστε τη βάση.

5. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Ψύκτρα

Αφαίρεση της ψύκτρας — 35 W

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε τον ανεμιστήρα του συστήματος.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της ψύκτρας και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής της.

Βήματα

1. Χαλαρώστε τις πέντε μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος και στη βάση της διάταξης της οθόνης τη μία μετά την άλλη (με την αντίστροφη σειρά από αυτήν που υποδεικνύεται επάνω στην ψύκτρα).
2. Μετακινήστε συρτά την ψύκτρα και σηκώστε τη για να την αποσπάσετε από την πλακέτα συστήματος και τη βάση της διάταξης της οθόνης.

Εγκατάσταση της ψύκτρας — 35 W

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

ΣΗΜΕΙΩΣΗ: Αν αντικαταστήσετε είτε την πλακέτα συστήματος είτε την ψύκτρα, χρησιμοποιήστε το θερμικό υπόθεμα/πάστα που θα βρείτε στο κιτ, για να διασφαλίσετε ότι θα επιτευχθεί η θερμική αγωγιμότητα.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της φύκτρας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στην ψύκτρα με τις αντίστοιχες οπές στην πλακέτα συστήματος και τη βάση της διάταξης της οθόνης.
2. Σφίξτε τις πέντε μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος και στη βάση της διάταξης της οθόνης τη μία μετά την άλλη (με τη σειρά που υποδεικνύεται επάνω στην ψύκτρα).

Επόμενα βήματα

1. Εγκαταστήστε τον ανεμιστήρα του συστήματος.
2. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
3. Εγκαταστήστε το πίσω κάλυμμα.
4. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

5. Εγκαταστήστε τη βάση.

6. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Αφαίρεση της ψύκτρας — 65 W

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε τον ανεμιστήρα του συστήματος.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση της ψύκτρας και παρέχει μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής της.

Βήματα

1. Χαλαρώστε τις πέντε μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος και στη βάση της διάταξης της οθόνης τη μία μετά την άλλη (με την αντίστροφη σειρά από αυτήν που υποδεικνύεται επάνω στην ψύκτρα).
2. Μετακινήστε συρτά την ψύκτρα και σηκώστε τη για να την αποσπάσετε από την πλακέτα συστήματος και τη βάση της διάταξης της οθόνης.

Εγκατάσταση της ψύκτρας — 65 W

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

ΣΗΜΕΙΩΣΗ: Αν αντικαταστήσετε είτε την πλακέτα συστήματος είτε την ψύκτρα, χρησιμοποιήστε το θερμικό υπόθεμα/πάστα που θα βρείτε στο κιτ, για να διασφαλίσετε ότι θα επιτευχθεί η θερμική αγωγιμότητα.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της φύκτρας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στην ψύκτρα με τις αντίστοιχες οπές στην πλακέτα συστήματος και τη βάση της διάταξης της οθόνης.
2. Σφίξτε τις πέντε μη αποσπώμενες βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος και στη βάση της διάταξης της οθόνης τη μία μετά την άλλη (με τη σειρά που υποδεικνύεται επάνω στην ψύκτρα).

Επόμενα βήματα

1. Εγκαταστήστε τον ανεμιστήρα του συστήματος.
2. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
3. Εγκαταστήστε το πίσω κάλυμμα.
4. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

5. Εγκαταστήστε τη βάση.

6. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Επεξεργαστής

Αφαίρεση του επεξεργαστή

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε την ψύκτρα.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του επεξεργαστή και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Πιέστε προς τα κάτω τον μοχλό αποδέσμευσης και μετά προς τα έξω, για να τον αποδεσμεύσετε από τη γλωττίδα συγκράτησης.
2. Τραβήξτε ως το τέρμα τον μοχλό αποδέσμευσης και ανοίξτε το κάλυμμα του επεξεργαστή.

ΠΡΟΣΟΧΗ: Κατά την αφαίρεση του επεξεργαστή, να μην αγγίζετε καμία από τις ακίδες μέσα στην υποδοχή και να μην επιτρέπετε να πέφτουν αντικείμενα πάνω στις ακίδες της υποδοχής.

1. Σηκώστε απαλά τον επεξεργαστή και αφαιρέστε τον από την υποδοχή του.

Εγκατάσταση του επεξεργαστή

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τη θέση του επεξεργαστή και παρέχει μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Βεβαιωθείτε ότι ο μοχλός αποδέσμευσης στην υποδοχή του επεξεργαστή είναι τραβηγμένος ως το τέρμα στη θέση ανοίγματος.

ΣΗΜΕΚΩΣΗ: Στη γωνία της ακίδας 1 του επεξεργαστή υπάρχει ένα τρίγωνο που ευθυγραμμίζεται με το τρίγωνο στη γωνία της ακίδας 1 στην υποδοχή του επεξεργαστή. Όταν ο επεξεργαστής είναι τοποθετημένος στην ενδεδειγμένη θέση, τότε και οι τέσσερις γωνίες είναι ευθυγραμμισμένες στο ίδιο ύψος. Αν μία ή περισσότερες γωνίες του επεξεργαστή είναι πιο ψηλά από τις υπόλοιπες, ο επεξεργαστής δεν έχει τοποθετηθεί στην ενδεδειγμένη θέση.

1. Ευθυγραμμίστε τις εγκοπές στον επεξεργαστή με τις γλωττίδες στην υποδοχή του και τοποθετήστε τον επεξεργαστή μέσα στην υποδοχή του.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι η εγκοπή του καλύμματος του επεξεργαστή είναι τοποθετημένη κάτω από το σημείο ευθυγράμμισης.

1. Αφού ο επεξεργαστής εφαρμόσει πλήρως στην υποδοχή, περιστρέψτε τον μοχλό συγκράτησης προς τα κάτω και τοποθετήστε τον κάτω από την γλωπτίδα του καλύμματος του επεξεργαστή.

Επόμενα βήματα

1. Εγκαταστήστε την ψύκτρα.
2. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
3. Εγκαταστήστε το πίσω κάλυμμα.
4. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
5. Εγκαταστήστε τη βάση.
6. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Βάση στήριξης πλακέτας εισόδου/εξόδου πίσω πλευράς

Αφαίρεση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε το κάτω κάλυμμα.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

4x
M3x5

1. Αφαιρέστε τη βίδα (Μ3×5) που συγκρατεί την υποδοχή του τροφοδοτικού στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
2. Αφαιρέστε το καλώδιο του τροφοδοτικού από τον οδηγό δρομολόγησης στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

3. Σύρετε και αφαιρέστε την υποδοχή του τροφοδοτικού από τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

4. Αφαιρέστε τις τρεις βίδες (Μ3×5) που συγκρατούν τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς στη βάση της διάταξης της οθόνης.

5. Σηκώστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς για να την αποσπάσετε από τη βάση της διάταξης της οθόνης.

Εγκατάσταση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις τρεις βίδες (Μ3×5) για τη συγκράτηση της βάσης στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς στη βάση της διάταξης της οθόνης.
3. Περάστε τα καλώδια τροφοδοτικού μέσα από τον οδηγό δρομολόγησης στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
4. Ευθυγραμμίστε την οπή για τη βίδα στην υποδοχή του τροφοδοτικού με την αντίστοιχη οπή στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς και τοποθετήστε τη στην υποδοχή στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
5. Επανατοποθετήστε τη βίδα (Μ3×5) για τη συγκράτηση της υποδοχής του τροφοδοτικού στη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

Επόμενα βήματα

1. Εγκαταστήστε το κάτω κάλυμμα.
2. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
3. Εγκαταστήστε το πίσω κάλυμμα.
4. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

5. Εγκαταστήστε τη βάση.

6. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πλακέτα συστήματος

Αφαίρεση της πλακέτας συστήματος

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
   i ΣΗΜΕΙΩΣΗ: Η ετικέτα εξυπηρέτησης του υπολογιστή σας είναι αποθηκευμένη στην πλακέτα συστήματος. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο πρόγραμμα ρύθμισης του BIOS.
   i ΣΗΜΕΙΩΣΗ: Όποτε επανατοποθετείτε την πλακέτα συστήματος, καταργούνται όσες αλλαγές κάνατε στο BIOS χρησιμοποιώντας το πρόγραμμα ρύθμισης του BIOS. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να κάνετε ξανά τις ενδεδειγμένες αλλαγές.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τον σκληρό δίσκο.
6. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
7. Αφαιρέστε τις μονάδες μνήμης.
8. Αφαιρέστε την κάρτα ασύρματης επικοινωνίας.
9. Αφαιρέστε τη μονάδα δίσκου στερεάς κατάστασης Μ.2.
10. Αφαιρέστε την ψύκτρα.
11. Αφαιρέστε τον επεξεργαστή.
12. Αφαιρέστε την μπαταρία σε σχήμα νομίσματος.
13. Αφαιρέστε το κάτω κάλυμμα.
14. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τις υποδοχές στην πλακέτα συστήματος.

1. Υποδοχή καλωδίου μονάδας τροφοδοτικού (PSU)
2. Μπαταρία σε σχήμα νομίσματος
3. Υποδοχή καλωδίου οπισθοφωτισμού οθόνης
4. Υποδοχή καλωδίου κάμερας
5. Υποδοχή μονάδας δίσκου στερεάς κατάστασης Μ.2 2230/2280
6. Υποδοχή καλωδίου ανεμιστήρα επεξεργαστή
7. Mováδες μνήμης
8. Σύνδεσμος σκληρού δίσκου
9. Υποδοχή μονάδας δίσκου στερεάς κατάστασης Μ.2 2230/2280
10. Υποδοχή καλωδίου σήματος πλαϊνής πλακέτας εισόδου/εξόδου
11. Υποδοχή καλωδίου τροφοδοσίας πλαϊνής πλακέτας εισόδου/εξόδου
12. Υποδοχή καλωδίου πλακέτας ήχου
13. Υποδοχή καλωδίου μονάδας μικροφώνου
14. Υποδοχή καλωδίου ηχείων
15. Υποδοχή καλωδίου οθόνης
16. Υποδοχή M.2 WLAN
17. Υποδοχή καλωδίου ανεμιστήρα PSU
18. Υποδοχή καλωδίου οθόνης αφής
19. Επεξεργαστής

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλακέτας συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

©

1. Αποσυνδέστε το καλώδιο της PSU από την υποδοχή του στην πλακέτα συστήματος.
2. Αποσυνδέστε το καλώδιο του ανεμιστήρα της PSU από την υποδοχή του στην πλακέτα συστήματος.
3. Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας του κουμπιού λειτουργίας από την υποδοχή στην πλακέτα συστήματος.
4. Αποσυνδέστε το καλώδιο των ηχείων από την υποδοχή του στην πλακέτα συστήματος.
5. Αποσυνδέστε το καλώδιο της μονάδας μικροφώνου από την υποδοχή του στην πλακέτα συστήματος.
6. Αποσυνδέστε το καλώδιο σήματος SIO από την υποδοχή του στην πλακέτα συστήματος.
7. Αποσυνδέστε το καλώδιο τροφοδοσίας SIO από την υποδοχή του στην πλακέτα συστήματος.
8. Αποσυνδέστε το καλώδιο της πλακέτας ήχου από την υποδοχή του στην πλακέτα συστήματος.
9. Αποσυνδέστε το καλώδιο του ανεμιστήρα του συστήματος από την υποδοχή του στην πλακέτα συστήματος.
10. Αποσυνδέστε το καλώδιο της οθόνης αφής από την υποδοχή του στην πλακέτα συστήματος.
11. Αποσυνδέστε το καλώδιο της κάμερας από την υποδοχή στην πλακέτα συστήματος.
12. Αφαιρέστε τις εννέα βίδες (Μ3×5) που συγκρατούν την πλακέτα συστήματος στη βάση της διάταξης της οθόνης.
13. Σηκώστε και αφαιρέστε την πλακέτα συστήματος από τη βάση της διάταξης της οθόνης.

ΣΗΜΕΙΩΣΗ: Για αυτό το μοντέλο, ολόκληρη η διάταξη LCD πρέπει να αντικατασταθεί για την αποστολή ενός καλωδίου LVDS.

Εγκατάσταση της πλακέτας συστήματος

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω εικόνα υποδεικνύει τις υποδοχές στην πλακέτα συστήματος.

1. Υποδοχή καλωδίου μονάδας τροφοδοτικού (PSU)

2. Μπαταρία σε σχήμα νομίσματος

3. Υποδοχή καλωδίου οπισθοφωτισμού οθόνης

4. Υποδοχή καλωδίου κάμερας
5. Υποδοχή μονάδας δίσκου στερεάς κατάστασης Μ.2 2230/2280
6. Υποδοχή καλωδίου ανεμιστήρα επεξεργαστή
7. Mováðes μνήμης
8. Σύνδεσμος σκληρού δίσκου
9. Υποδοχή μονάδας δίσκου στερεάς κατάστασης Μ.2 2230/2280
10. Υποδοχή καλωδίου σήματος πλαϊνής πλακέτας εισόδου/εξόδου
11. Υποδοχή καλωδίου τροφοδοσίας πλαϊνής πλακέτας εισόδου/εξόδου
12. Υποδοχή καλωδίου πλακέτας ήχου
13. Υποδοχή καλωδίου μονάδας μικροφώνου
14. Υποδοχή καλωδίου ηχείων
15. Υποδοχή καλωδίου οθόνης
16. Υποδοχή M.2 WLAN
17. Υποδοχή καλωδίου ανεμιστήρα PSU
18. Υποδοχή καλωδίου οθόνης αφής
19. Επεξεργαστής

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλακέτας συστήματος και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

9x
M3x5

1. Ευθυγραμμίστε τις οπές για τις βίδες στην πλακέτα συστήματος με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις εννέα βίδες (Μ3×5) για τη συγκράτηση της πλακέτας συστήματος στη βάση της διάταξης της οθόνης.
3. Συνδέστε το καλώδιο της κάμερας στην υποδοχή της πλακέτας συστήματος.
4. Συνδέστε το καλώδιο της οθόνης αφής στην πλακέτα συστήματος.
5. Συνδέστε το καλώδιο του ανεμιστήρα συστήματος στην πλακέτα συστήματος.
6. Συνδέστε το καλώδιο της πλακέτας ήχου στην πλακέτα συστήματος.
7. Συνδέστε το καλώδιο τροφοδοσίας SIO στην πλακέτα συστήματος.
8. Συνδέστε το καλώδιο σήματος SIO στην πλακέτα συστήματος.
9. Συνδέστε το καλώδιο της μονάδας μικροφώνου στην πλακέτα συστήματος.
10. Συνδέστε το καλώδιο των ηχείων στην πλακέτα συστήματος.
11. Συνδέστε το καλώδιο της πλακέτας κουμπιού λειτουργίας στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο.
12. Συνδέστε το καλώδιο του ανεμιστήρα PSU στην πλακέτα συστήματος.
13. Συνδέστε το καλώδιο της μονάδας PSU στην πλακέτα συστήματος.
14. Συνδέστε το καλώδιο της οθόνης στην πλακέτα συστήματος.
15. Συνδέστε το καλώδιο οπισθοφωτισμού της οθόνης στην πλακέτα συστήματος.

i ΣΗΜΕΚΩΣΗ: Φροντίστε να δρομολογήσετε το καλώδιο οπισθοφωτισμού της οθόνης κάτω από την πλακέτα συστήματος και όχι στο πλάι της, ώστε να αποφύγετε το μάγκωμα του καλωδίου ανάμεσα στην πλακέτα συστήματος και στην κάμερα. Τυχόν μάγκωμα θα καταστρέψει το καλώδιο και η κάμερα μπορεί να μην ασφαλίζει στην κλειστή θέση.

i ΣΗΜΕΙΩΣΗ: Για αυτό το μοντέλο, ολόκληρη η διάταξη LCD πρέπει να αντικατασταθεί για την αποστολή ενός καλωδίου LVDS.

Επόμενα βήματα

1. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
2. Εγκαταστήστε το κάτω κάλυμμα.
3. Εγκαταστήστε την μπαταρία σε σχήμα νομίσματος.
4. Εγκαταστήστε τον επεξεργαστή.
5. Εγκαταστήστε την ψύκτρα.

6. Εγκαταστήστε τη μονάδα δίσκου στερεάς κατάστασης Μ.2.

7. Εγκαταστήστε την κάρτα ασύρματης επικοινωνίας.

8. Εγκαταστήστε τις μονάδες μνήμης.
9. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
10. Εγκαταστήστε τον σκληρό δίσκο.
11. Εγκαταστήστε το πίσω κάλυμμα.
12. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
13. Εγκαταστήστε τη βάση.
14. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

i ΣΗΜΕΙΩΣΗ: Η ετικέτα εξυπηρέτησης του υπολογιστή σας είναι αποθηκευμένη στην πλακέτα συστήματος. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο πρόγραμμα ρύθμισης του BIOS.

i ΣΗΜΕΙΩΣΗ: Όποτε επανατοποθετείτε την πλακέτα συστήματος, καταργούνται όσες αλλαγές κάνατε στο BIOS χρησιμοποιώντας το πρόγραμμα ρύθμισης του BIOS. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να κάνετε ξανά τις ενδεδειγμένες αλλαγές.

Ηχεία

Αφαίρεση των ηχείων

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε το κάτω κάλυμμα.
7. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση των ηχείων και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αποσυνδέστε το καλώδιο των ηχείων από την υποδοχή του στην πλακέτα συστήματος.
2. Αφαιρέστε τις έξι βίδες (Μ3 4+7,1xZN) που συγκρατούν τα ηχεία στη βάση της διάταξης της οθόνης.
3. Αφαιρέστε το καλώδιο των ηχείων από τους οδηγούς διαδρομής του στη βάση της διάταξης της οθόνης.
4. Σηκώστε τα ηχεία μαζί με το καλώδιο και αφαιρέστε τα από τη βάση της διάταξης της οθόνης.

Εγκατάσταση των ηχείων

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση των ηχείων και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1. Ευθυγραμμίστε τις οπές για τις βίδες στα ηχεία με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις έξι βίδες (Μ3 4+7,1xZN) για να στερεώσετε τα ηχεία στη βάση της διάταξης οθόνης.
3. Περάστε το καλώδιο των ηχείων μέσα από τους οδηγούς δρομολόγησης στη βάση της διάταξης της οθόνης και συνδέστε το καλώδιο των ηχείων στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
2. Εγκαταστήστε το κάτω κάλυμμα.
3. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
4. Εγκαταστήστε το πίσω κάλυμμα.
5. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
6. Εγκαταστήστε τη βάση.
7. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πλακέτα κουμπιού λειτουργίας

Αφαίρεση της πλακέτας του κουμπιού λειτουργίας

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Αφαιρέστε το πίσω κάλυμμα.

5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

6. Αφαιρέστε το κάτω κάλυμμα.
7. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
8. Αφαιρέστε τα ηχεία.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλακέτας του κουμπιού λειτουργίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής της.

1x
M3x5

1. Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο του κουμπιού λειτουργίας από τον σύνδεσμο στην πλακέτα συστήματος
2. Αφαιρέστε τη βίδα (Μ3×5) που συγκρατεί την πλακέτα του κουμπιού λειτουργίας στο μεσαίο πλαίσιο.
3. Ανασηκώστε την πλακέτα του κουμπιού λειτουργίας μαζί με το καλώδιο και αφαιρέστε την από το μεσαίο πλαίσιο.

Εγκατάσταση της πλακέτας του κουμπιού λειτουργίας

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλακέτας του κουμπιού λειτουργίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασής της.

1x
M3x5

1. Ευθυγραμμίστε και τοποθετήστε την πλακέτα του κουμπιού λειτουργίας στην υποδοχή της στο μεσαίο πλαίσιο.
2. Επανατοποθετήστε τη βίδα (Μ3×5) για τη συγκράτηση της πλακέτας του κουμπιού λειτουργίας στο μεσαίο πλαίσιο.
3. Σύρετε το καλώδιο του κουμπιού λειτουργίας μέσα στην υποδοχή του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο.

Επόμενα βήματα

1. Εγκαταστήστε τα ηχεία.
2. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
3. Εγκαταστήστε το κάτω κάλυμμα.
4. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
5. Εγκαταστήστε το πίσω κάλυμμα.
6. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
7. Εγκαταστήστε τη βάση.
8. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μικρόφωνα

Αφαίρεση των μικροφώνων

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Αφαιρέστε το πίσω κάλυμμα.

5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

6. Αφαιρέστε το κάτω κάλυμμα.
7. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
8. Αφαιρέστε τα ηχεία.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση των μικροφώνων και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

2x
M2x2.5

1. Αποσυνδέστε το καλώδιο του μικροφώνου από την πλακέτα συστήματος και αφαιρέστε το από τους οδηγούς δρομολόγησης στη βάση της διάταξης της οθόνης.
2. Αφαιρέστε τις δύο βίδες (Μ2×2,5) που συγκρατούν τις μονάδες μικροφώνου στο μεσαίο πλαίσιο.
3. Σηκώστε τις μονάδες μικροφώνου για να τις αποσπάσετε από τις υποδοχές στο μεσαίο πλαίσιο.

Εγκατάσταση των μικροφώνων

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση των μικροφώνων και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

2x
M2x2.5

1. Ευθυγραμμίστε τις οπές για τις βίδες στις μονάδες μικροφώνου με τις αντίστοιχες οπές στο μεσαίο πλαίσιο.
2. Επανατοποθετήστε τις δύο βίδες (Μ2×2,5) για να στερεώσετε τις μονάδες μικροφώνου στο μεσαίο πλαίσιο.
3. Περάστε το καλώδιο του μικροφώνου μέσα από τους οδηγούς δρομολόγησης στη βάση της διάταξης της οθόνης και συνδέστε το καλώδιο του μικροφώνου στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε τα ηχεία.
2. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
3. Εγκαταστήστε το κάτω κάλυμμα.
4. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
5. Εγκαταστήστε το πίσω κάλυμμα.
6. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
7. Εγκαταστήστε τη βάση.
8. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πλαϊνή πλακέτα εισόδου/εξόδου

Αφαίρεση της πλαϊνής πλακέτας εισόδου/εξόδου

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε το κάτω κάλυμμα.
7. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλαϊνής πλακέτας εισόδου/εξόδου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1. Αφαιρέστε τις δύο βίδες (Μ3×5) που συγκρατούν τη θωράκιση της πλαϊνής πλακέτας εισόδου/εξόδου στη βάση της διάταξης της οθόνης.
2. Ανασηκώστε και αφαιρέστε τη θωράκιση της πλαϊνής πλακέτας εισόδου/εξόδου από την πλαϊνή πλακέτα εισόδου/εξόδου.
3. Αποσυνδέστε το καλώδιο σήματος SIO, το καλώδιο τροφοδοσίας SIO και το καλώδιο της πλακέτας ήχου από την πλακέτα συστήματος.
4. Αφαιρέστε το καλώδιο σήματος SIO, το καλώδιο τροφοδοσίας SIO και το καλώδιο της πλακέτας ήχου από τους οδηγούς δρομολόγησης στη βάση της διάταξης της οθόνης.
5. Αφαιρέστε τις δύο βίδες (Μ2,5×3,5) που συγκρατούν την πλαϊνή πλακέτα εισόδου/εξόδου στη βάση της διάταξης οθόνης.
6. Ανασηκώστε και αφαιρέστε την πλαϊνή πλακέτα εισόδου/εξόδου με τα καλώδια από τη βάση της διάταξης οθόνης.

Εγκατάσταση της πλαϊνής πλακέτας εισόδου/εξόδου

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλαϊνής πλακέτας εισόδου/εξόδου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

2x
M3X5

2x
M2.5×3.5

1. Ευθυγραμμίστε τις οπές για τις βίδες στην πλαϊνή πλακέτα εισόδου/εξόδου με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις δύο βίδες (Μ2,5×3,5) για να στερεώσετε την πλαϊνή πλακέτα εισόδου/εξόδου στη βάση της διάταξης οθόνης.
3. Περάστε το καλώδιο σήματος SIO, το καλώδιο τροφοδοσίας SIO και το καλώδιο της πλακέτας ήχου μέσα από τους οδηγούς δρομολόγησης στη βάση της διάταξης της οθόνης.
4. Συνδέστε το καλώδιο σήματος SIO, το καλώδιο τροφοδοσίας SIO και το καλώδιο της πλακέτας ήχου στις υποδοχές τους στην πλακέτα συστήματος.
5. Ευθυγραμμίστε τις οπές για τις βίδες στη θωράκιση της πλαϊνής πλακέτας εισόδου/εξόδου με τις αντίστοιχες οπές στη βάση της διάταξης της οθόνης.
6. Επανατοποθετήστε τις δύο βίδες (Μ3×5) για τη συγκράτηση της θωράκισης της πλαϊνής πλακέτας εισόδου/εξόδου στη βάση της διάταξης της οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

2. Εγκαταστήστε το κάτω κάλυμμα.

3. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
4. Εγκαταστήστε το πίσω κάλυμμα.
5. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).

6. Εγκαταστήστε τη βάση.

7. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πλακέτα ήχου

Αφαίρεση της πλακέτας ήχου

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε το κάτω κάλυμμα.
7. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
8. Αφαιρέστε την πλαϊνή πλακέτα εισόδου/εξόδου.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλακέτας ήχου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασης.

1x
M3x5

1. Αποσυνδέστε το καλώδιο της πλακέτας ήχου από την υποδοχή του στην πλακέτα συστήματος.
2. Αφαιρέστε τη βίδα (Μ3×5) που συγκρατεί την πλακέτα ήχου στη βάση της διάταξης της οθόνης.
3. Ανασηκώστε και αφαιρέστε την πλακέτα ήχου με το καλώδιο από τη βάση της διάταξης της οθόνης.

Εγκατάσταση της πλακέτας ήχου

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της πλακέτας ήχου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσης.

1x
M3x5

1. Ευθυγραμμίστε την οπή για τη βίδα στην πλακέτα ήχου με την αντίστοιχη οπή στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τη βίδα (Μ3×5) για τη συγκράτηση της πλακέτας ήχου στη βάση της διάταξης της οθόνης.
3. Συνδέστε το καλώδιο της πλακέτας ήχου στην πλακέτα συστήματος.

Επόμενα βήματα

1. Εγκαταστήστε την πλαϊνή πλακέτα εισόδου/εξόδου.
2. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
3. Εγκαταστήστε το κάτω κάλυμμα.
4. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
5. Εγκαταστήστε το πίσω κάλυμμα.
6. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
7. Εγκαταστήστε τη βάση.
8. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας

Μονάδες κεραίας

Αφαίρεση των μονάδων κεραίας

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Αφαιρέστε το πίσω κάλυμμα.

5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

6. Αφαιρέστε την κάρτα ασύρματης επικοινωνίας.
7. Αφαιρέστε το κάτω κάλυμμα.
8. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
9. Αφαιρέστε τα ηχεία.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση των μονάδων κεραίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής τους.

2x M2X2.5

1. Αφαιρέστε τα καλώδια των κεραιών από τους οδηγούς της διαδρομής τους στη βάση της διάταξης της οθόνης.
2. Αφαιρέστε τις δύο βίδες (Μ2×2,5) που συγκρατούν τις μονάδες κεραίας στο μεσαίο πλαίσιο.
3. Ξεκολλήστε προσεκτικά το φύλλο χαλκού που συγκρατεί τα καλώδια των κεραιών στο μεσαίο πλαίσιο.
4. Σηκώστε τις μονάδες κεραίας για να τις αποσπάσετε από το μεσαίο πλαίσιο.

Εγκατάσταση των μονάδων κεραίας

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση των μονάδων κεραίας και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασής τους.

2x M2X2.5

1. Ευθυγραμμίστε και τοποθετήστε τις μονάδες κεραίας στις υποδοχές τους στο μεσαίο πλαίσιο.
2. Κολλήστε το φύλλο χαλκού που συγκρατεί τα καλώδια των κεραιών στο μεσαίο πλαίσιο.
3. Επανατοποθετήστε τις δύο βίδες (Μ2×2,5) για τη συγκράτηση των μονάδων κεραίας στο μεσαίο πλαίσιο.
4. Περάστε τα καλώδια των κεραιών μέσα από τους οδηγούς της διαδρομής τους στη βάση της διάταξης της οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε τα ηχεία.
2. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
3. Εγκαταστήστε το κάτω κάλυμμα.
4. Εγκαταστήστε την κάρτα ασύρματης επικοινωνίας.
5. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
6. Εγκαταστήστε το πίσω κάλυμμα.
7. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
8. Εγκαταστήστε τη βάση.
9. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Πλαίσιο οθόνης

Αφαίρεση της οθόνης

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.
2. Αφαιρέστε τη βάση στήριξης.
3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).
4. Αφαιρέστε το πίσω κάλυμμα.
5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.
6. Αφαιρέστε τον σκληρό δίσκο.
7. Αφαιρέστε το κάτω κάλυμμα.

8. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

9. Αφαιρέστε τα ηχεία.

10. Αφαιρέστε τη διάταξη της κάμερας.
11. Αφαιρέστε την πλακέτα συστήματος.
12. Αφαιρέστε τον ανεμιστήρα της PSU.
13. Αφαιρέστε τη μονάδα PSU.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της οθόνης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής της.

12x
M3x5

1

1. Αφαιρέστε τις 11 βίδες (Μ3×5) (για οθόνη αφής) και τις 12 βίδες (Μ3×5) (για οθόνη χωρίς λειτουργία αφής) που συγκρατούν την οθόνη στο μεσαίο πλαίσιο και στη βάση διάταξης οθόνης.
2. Αφαιρέστε το καλώδιο οπισθοφωτισμού οθόνης από τους οδηγούς δρομολόγησης στη βάση της διάταξης οθόνης.
3. Τοποθετήστε το σύστημα σε όρθια θέση.
4. Κρατώντας την επάνω γωνία, αποδεσμεύστε την οθόνη και αφαιρέστε την από το μεσαίο πλαίσιο και τη βάση της διάταξης της οθόνης.
5. Δρομολογήστε το καλώδιο οπισθοφωτισμού οθόνης και το καλώδιο οθόνης μέσα από τις υποδοχές στη βάση της διάταξης οθόνης.
6. Ανασηκώστε την οθόνη για να την αποσπάσετε από το μεσαίο πλαίσιο και τη βάση της διάταξης της οθόνης.

Εγκατάσταση της οθόνης

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση της οθόνης και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασής της.

12x
M3x5

1. Τοποθετήστε το σύστημα σε όρθια θέση και σύρετε την οθόνη πάνω στις υποδοχές της βάσης της διάταξης της οθόνης.

2. Δρομολογήστε το καλώδιο οπισθοφωτισμού οθόνης και το καλώδιο οθόνης μέσα από τις υποδοχές στη βάση της διάταξης οθόνης.

3. Τοποθετήστε τη βάση της διάταξης της οθόνης επάνω σε μια καθαρή και επίπεδη επιφάνεια με το πλαίσιο της οθόνης στραμμένο προς τα κάτω.

4. Επανατοποθετήστε τις εννέα βίδες (Μ3×5) (για οθόνη αφής) και τις δέκα βίδες (Μ3×5) (για οθόνη χωρίς λειτουργία αφής) για να στερεώσετε την οθόνη στο μεσαίο πλαίσιο και στη βάση διάταξης οθόνης.
5. Αφαιρέστε τις δύο βίδες-οδηγούς από την οθόνη και αντικαταστήστε τες με δύο βίδες (Μ3×5) για να στερεώσετε την οθόνη στο μεσαίο πλαίσιο και στη βάση διάταξης οθόνης.

ΣΗΜΕΙΩΣΗ: Η βίδα-οδηγός διατίθεται μαζί με το ανταλλακτικό πλαίσιο της οθόνης. Χρησιμοποιείται για την ευθυγράμμιση του πλαισίου της οθόνης με τη βάση της διάταξης της οθόνης.

1. Δρομολογήστε το καλώδιο οπισθοφωτισμού οθόνης μέσα από τους οδηγούς δρομολόγησης στη βάση της διάταξης οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε τη μονάδα PSU.
2. Εγκαταστήστε τον ανεμιστήρα της PSU.
3. Εγκαταστήστε την πλακέτα συστήματος.
4. Εγκαταστήστε τη διάταξη της κάμερας.
5. Εγκαταστήστε τα ηχεία.
6. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
7. Εγκαταστήστε το κάτω κάλυμμα.
8. Εγκαταστήστε τον σκληρό δίσκο.
9. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
10. Εγκαταστήστε το πίσω κάλυμμα.
11. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
12. Εγκαταστήστε τη βάση.
13. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Μεσαίο πλαίσιο

Αφαίρεση του μεσαίου πλαισίου

Προϋποθέσεις

1. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

2. Αφαιρέστε τη βάση στήριξης.

3. Αφαιρέστε το κάλυμμα των καλωδίων (προαιρετικά).

4. Αφαιρέστε το πίσω κάλυμμα.

5. Αφαιρέστε τη θωράκιση της πλακέτας συστήματος.

6. Αφαιρέστε τον σκληρό δίσκο.

7. Αφαιρέστε το κάτω κάλυμμα.

8. Αφαιρέστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.

9. Αφαιρέστε τα ηχεία.

10. Αφαιρέστε τη διάταξη της κάμερας.

11. Αφαιρέστε την πλακέτα συστήματος.

12. Αφαιρέστε την πλακέτα του κουμπιού λειτουργίας.

13. Αφαιρέστε τα μικρόφωνα.

14. Αφαιρέστε τον ανεμιστήρα της PSU.

15. Αφαιρέστε τη μονάδα PSU.

16. Αφαιρέστε την πλαϊνή πλακέτα εισόδου/εξόδου.

17. Αφαιρέστε τις μονάδες κεραίας.

18. Αφαιρέστε την οθόνη.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του μεσαίου πλαισίου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας αφαίρεσής του.

17x

M3×5

1. Αφαιρέστε τις 17 βίδες (Μ3×5) που συγκρατούν το μεσαίο πλαίσιο στη βάση της διάταξης της οθόνης
2. Ανασηκώστε και αφαιρέστε το μεσαίο πλαίσιο από τη βάση της διάταξης της οθόνης.

Εγκατάσταση του μεσαίου πλαισίου

Προϋποθέσεις

Σε περίπτωση αντικατάστασης εξαρτήματος, αφαιρέστε το υπάρχον εξάρτημα προτού εκτελέσετε τη διαδικασία εγκατάστασης.

Πληροφορίες γι αυτήν την εργασία

Στην παρακάτω εικόνα υποδεικνύεται η θέση του μεσαίου πλαισίου και παρέχεται μια οπτική αναπαράσταση της διαδικασίας εγκατάστασής του.

1. Σύρετε και ευθυγραμμίστε το μεσαίο πλαίσιο με τις υποδοχές στη βάση της διάταξης της οθόνης και μετά κουμπώστε το μεσαίο πλαίσιο στη θέση του πάνω στη βάση της διάταξης της οθόνης.
2. Επανατοποθετήστε τις 17 βίδες (Μ3×5) για να στερεώσετε το μεσαίο πλαίσιο στη βάση της διάταξης οθόνης.

Επόμενα βήματα

1. Εγκαταστήστε την οθόνη.
2. Εγκαταστήστε τις μονάδες κεραίας.
3. Εγκαταστήστε την πλαϊνή πλακέτα εισόδου/εξόδου.
4. Εγκαταστήστε τη μονάδα PSU.
5. Εγκαταστήστε τον ανεμιστήρα της PSU.
6. Εγκαταστήστε τα μικρόφωνα.
7. Εγκαταστήστε την πλακέτα του κουμπιού λειτουργίας.
8. Εγκαταστήστε την πλακέτα συστήματος.
9. Εγκαταστήστε τη διάταξη της κάμερας.
10. Εγκαταστήστε τα ηχεία.
11. Εγκαταστήστε τη βάση στήριξης της πλακέτας εισόδου/εξόδου της πίσω πλευράς.
12. Εγκαταστήστε το κάτω κάλυμμα.
13. Εγκαταστήστε την κάρτα ασύρματης επικοινωνίας.
14. Εγκαταστήστε τον σκληρό δίσκο.
15. Εγκαταστήστε τη θωράκιση της πλακέτας συστήματος.
16. Εγκαταστήστε το πίσω κάλυμμα.
17. Εγκαταστήστε το κάλυμμα των καλωδίων (προαιρετικά).
18. Εγκαταστήστε τη βάση.
19. Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.

Προγράμματα οδήγησης και στοιχεία λήψης

Κατά την αντιμετώπιση προβλημάτων σχετικά με προγράμματα οδήγησης, καθώς και κατά τη λήψη ή την εγκατάσταση προγραμμάτων οδήγησης, συνιστάται να διαβάζετε το άρθρο Συχνές ερωτήσεις για τα προγράμματα οδήγησης και τα στοιχεία λήψης 000123347 στη γνωσιακή βάση της Dell.

Ρύθμιση BIOS

ΠΡΟΣΟΧΗ: Αν δεν έχετε μεγάλη εμπειρία στη χρήση υπολογιστή, μην αλλάξετε τις ρυθμίσεις στο πρόγραμμα ρύθμισης του BIOS. Ορισμένες αλλαγές μπορεί να κάνουν τον υπολογιστή σας να μην λειτουργεί σωστά.

i ΣΗΜΕΙΩΣΗ: Ανάλογα με τον υπολογιστή και τις εγκατεστημένες συσκευές, μπορεί να μην εμφανίζονται τα στοιχεία που παρατίθενται σε αυτήν την ενότητα.
i ΣΗΜΕΙΩΣΗ: Προτού αλλάξετε τις ρυθμίσεις στο πρόγραμμα ρύθμισης του BIOS, συνιστούμε να σημειώσετε τις πληροφορίες που θα βρείτε στην οθόνη του προγράμματος ρύθμισης του BIOS γιατί θα σας φανούν χρήσιμες στο μέλλον.

Χρησιμοποιήστε το πρόγραμμα ρύθμισης του BIOS για τους εξής σκοπούς:

• Να βρείτε πληροφορίες όσον αφορά το υλικό που είναι εγκατεστημένο στον υπολογιστή σας, π.χ. το μέγεθος της RAM και του σκληρού δίσκου.
• Να αλλάξετε τις πληροφορίες διαμόρφωσης του συστήματος.
• Να ορίσετε ή να αλλάξετε μια επιλογή που επιλέγεται από τον χρήστη, όπως ο κωδικός πρόσβασης χρήστη, ο τύπος του σκληρού δίσκου που είναι εγκατεστημένος και η ενεργοποίηση ή απενεργοποίηση βασικών συσκευών.

Είσοδος στο πρόγραμμα ρύθμισης του BIOS

Πληροφορίες γι αυτήν την εργασία

Εκκινήστε (ή επανεκκινήστε) τον υπολογιστή σας και πιέστε το πλήκτρο F2 αμέσως.

Πλήκτρα πλοήγησης

i ΣΗΜΕΙΩΣΗ: Για τις περισσότερες από τις επιλογές στο πρόγραμμα System Setup, οι αλλαγές που κάνετε καταγράφονται αλλά δεν τίθενται σε ισχύ αν δεν γίνει επανεκκίνηση του συστήματος.

Πίνακας 3. Πλήκτρα πλοήγησης

ΠλήκτραΠλοήγηση
Βέλος προς τα επάνω	Σας μεταφέρει στο προηγούμενο πεδίο.
Βέλος προς τα κάτω	Σας μεταφέρει στο επόμενο πεδίο.
Enter	Σας επιτρέπει να επιλέξετε τιμή στο επιλεγμένο πεδίο (αν ισχύει κατά περίσταση) ή να ακολουθήσετε τον σύνδεσμο που θα βρείτε στο πεδίο.
Πλήκτρο διαστήματος	Αναπτύσσει ή συμπτύσσει μια αναπτυσσόμενη λίστα, αν ισχύει κατά περίσταση.
Καρτέλα	Σας μεταφέρει στην επόμενη περιοχή εστίασης. i ΣΗΜΕΙΩΣΗ: Μόνο για το πρότυπο πρόγραμμα περιήγησης σε γραφικά.
Esc	Πηγαίνει στην προηγούμενη σελίδα μέχρι να εμφανιστεί η κύρια οθόνη. Με το πάτημα που πλήκτρου Esc στην κύρια οθόνη, εμφανίζεται ένα μήνυμα που σας ζητά να αποθηκεύσετε τυχόν μη αποθηκευμένες αλλαγές και γίνεται επανεκκίνηση του συστήματος.

Μενού One Time Boot

Για να ανοίξετε το μενού One Time Boot, ενεργοποιήστε τον υπολογιστή και πατήστε αμέσως το πλήκτρο F12.

i ΣΗΜΕΙΩΣΗ: Αν ο υπολογιστής είναι σε λειτουργία, συνιστάται να τον απενεργοποιείτε πριν την είσοδο στο μενού.

Στο μενού εκκίνησης για μία φορά εμφανίζονται οι συσκευές από τις οποίες μπορεί να γίνει εκκίνηση, συμπεριλαμβανομένης της επιλογής των διαγνωστικών. Οι επιλογές του μενού εκκίνησης είναι:

• Αφαιρούμενη μονάδα δίσκου (αν υπάρχει διαθέσιμη)
  • STXXXX Drive (αν υπάρχει)
  i ΣΗΜΕΙΩΣΗ: Το XXX υποδηλώνει τον αριθμό της μονάδας δίσκου SATA.
  • Mováda оптікоú díσκου (αν υπάρχει)
  • Σκληρός δίσκος SATA (αν υπάρχει)
  •Διαγνωστικά

Η οθόνη της ακολουθίας εκκίνησης επίσης παρουσιάζει την επιλογή για πρόσβαση στην οθόνη του προγράμματος System Setup (Ρύθμιση συστήματος).

Επιλογές στο πρόγραμμα System Setup (Ρύθμιση συστήματος)

i ΣΗΜΕΙΩΣΗ: Ανάλογα με τον υπολογιστή σας και τις εγκατεστημένες συσκευές, ενδέχεται να μην εμφανίζονται όλα τα στοιχεία που παρατίθενται στην ενότητα αυτή.

Πίνακας 4. Επιλογές στο πρόγραμμα System Setup—Μενού System information

Επισκόπηση
OptiPlex 5400 All-in-One
BIOS Version	Παρουσιάζεται ο αριθμός της έκδοσης του BIOS.
Service Tag	Παρουσιάζεται η ετικέτα εξυπηρέτησης του υπολογιστή.
Asset Tag	Παρουσιάζεται η ετικέτα πόρου του υπολογιστή.
Manufacture Date	Παρουσιάζεται η ημερομηνία κατασκευής του υπολογιστή.
Ownership Date	Παρουσιάζεται η ημερομηνία απόκτησης της κυριότητας του υπολογιστή.
Express Service Code	Παρουσιάζεται ο κωδικός ταχείας εξυπηρέτησης του υπολογιστή.
Ownership Tag	Παρουσιάζεται το στοιχείο Ownership Tag (Ετικέτα κυριότητας) του υπολογιστή.
Signed Firmware Update	Παρουσιάζει αν είναι δραστικοποιημένη η επιλογή Signed Firmware Update.
Processor Information
Processor Type	Παρουσιάζεται ο τύπος του επεξεργαστή.
Maximum Clock Speed	Παρουσιάζεται η μέγιστη ταχύτητα του ρολογιού του επεξεργαστή.
Minimum Clock Speed	Παρουσιάζεται η ελάχιστη ταχύτητα του ρολογιού του επεξεργαστή.
Current Clock Speed	Παρουσιάζεται η τρέχουσα ταχύτητα του ρολογιού του επεξεργαστή.
Core Count	Παρουσιάζεται ο αριθμός των πυρήνων στον επεξεργαστή.
Processor ID	Παρουσιάζεται ο κωδικός αναγνώρισης του επεξεργαστή.
Processor L2 Cache	Παρουσιάζεται το μέγεθος της μνήμης cache L2 του επεξεργαστή.
Processor L3 Cache	Παρουσιάζεται το μέγεθος της μνήμης cache L3 του επεξεργαστή.
Microcode Version	Παρουσιάζεται η έκδοση μικροκώδικα.
Intel Hyper-Threading Capable	Παρουσιάζεται το αν ο επεξεργαστής υποστηρίζει τη δυνατότητα υπερνηματικής επεξεργασίας (HT).

Πίνακας 4. Επιλογές στο πρόγραμμα System Setup—Μενού System information (συνεχίζεται)

Επισκόπηση
64-Bit Technology	Παρουσιάζεται το αν χρησιμοποιείται τεχνολογία 64-bit.
Memory Information
Memory Installed	Παρουσιάζεται η συνολική εγκατεστημένη μνήμη του υπολογιστή.
Memory Available	Παρουσιάζεται η συνολική διαθέσιμη μνήμη του υπολογιστή.
Memory Speed	Παρουσιάζεται η ταχύτητα της μνήμης.
Memory Channel Mode	Παρουσιάζεται η λειτουργία ενός καναλιού ή δύο καναλιών.
Memory Technology	Παρουσιάζεται η τεχνολογία που χρησιμοποιείται για τη μνήμη.
DIMM_SLOT 1	Παρουσιάζεται το μέγεθος της μνήμης DIMM 1.
DIMM_SLOT 2	Παρουσιάζεται το μέγεθος της μνήμης DIMM 2.
Devices Information
Panel Type	Παρουσιάζει τον τύπο της οθόνης του υπολογιστή.
Video Controller	Παρουσιάζεται ο τύπος του ελεγκτή γραφικών του υπολογιστή.
Μνήμη βίντεο	Παρουσιάζονται πληροφορίες για τη μνήμη βίντεο του υπολογιστή.
Συσκευή Wi-Fi	Παρουσιάζονται πληροφορίες για τη συσκευή ασύρματης επικοινωνίας του υπολογιστή.
Εγγενής ανάλυση	Παρουσιάζει την εγγενή ανάλυση του υπολογιστή.
Video BIOS Version	Παρουσιάζεται η έκδοση BIOS βίντεο του υπολογιστή.
Ελεγκτής ήχου	Παρουσιάζονται πληροφορίες για τον ελεγκτή ήχου του υπολογιστή.
Συσκευή Bluetooth	Παρουσιάζονται πληροφορίες για τη συσκευή Bluetooth του υπολογιστή.
LOM MAC Address	Παρουσιάζεται η διεύθυνση MAC του LAN στη μητρική πλακέτα (LOM) του υπολογιστή.
Slot 1	Παρουσιάζονται οι πληροφορίες δικτύου για τη συσκευή M.2 του υπολογιστή.
SATA 0	Παρουσιάζονται πληροφορίες για τον σκληρό δίσκο SATA του υπολογιστή.
Slot 2_M.2	Παρουσιάζονται πληροφορίες για το M.2 PCIe SSD του υπολογιστή.
Slot 3_M.2	Παρουσιάζονται πληροφορίες για το M.2 PCIe SSD του υπολογιστή.

Πίνακας 5. Επιλογές στο πρόγραμμα System Setup—Μενού Boot Configuration

Διαμόρφωση εκκίνησης
Ακολουθία εκκίνησης
Boot mode	Παρουσιάζεται η λειτουργία εκκίνησης.
Ακολουθία εκκίνησης	Παρουσιάζεται η ακολουθία εκκίνησης.
Secure Digital (SD) Card Boot	Δραστικοποιήστε ή αδρανοποιήστε την εκκίνηση μέσω κάρτας SD μόνο για ανάγνωση.Από προεπιλογή, η επιλογή Secure Digital (SD) Card Boot δεν είναι δραστικοποιημένη.
Secure Boot
Enable Secure Boot	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα ασφαλούς εκκίνησης.Από προεπιλογή, η επιλογή δεν είναι δραστικοποιημένη.
Secure Boot Mode	Δραστικοποιήστε ή αδρανοποιήστε το για να αλλάξετε τις επιλογές της λειτουργίας ασφαλούς εκκίνησης.Από προεπιλογή, η επιλογή Deployed Mode είναι δραστικοποιημένη.

Πίνακας 5. Επιλογές στο πρόγραμμα System Setup—Μενού Boot Configuration (συνεχίζεται)

Διαμόρφωση εκκίνησης
Διαχείριση κλειδιών για έμπειρους χρήστες
Enable Custom Mode	Δραστικοποιήστε ή αδρανοποιήστε εξατομικευμένο τρόπο λειτουργίας.Από προεπιλογή, η επιλογήcustom modeδεν είναι δραστικοποιημένη.
Custom Mode Key Management	Επιλέξτε τις εξατομικευμένες τιμές όσον αφορά τη διαχείριση κλειδιών για έμπειρους χρήστες.

Πίνακας 6. Επιλογές στο πρόγραμμα System Setup—Μενού Integrated Devices

Ενσωματωμένες συσκευές
Date/Time	Παρουσιάζονται η τρέχουσα ημερομηνία σε μορφότυπο MM/DD/YYYY και η τρέχουσα ώρα σε μορφότυπο HH:MM:SS AM/PM.
Κάμερα	Δραστικοποιήστε ή αδρανοποιήστε την κάμερα.Από προεπιλογή, η επιλογήEnable Camera είναι επιλεγμένη.
'Ηχος
Enable Audio	Δραστικοποιήστε ή αδρανοποιήστε τον ενσωματωμένο ελεγκτή ήχου.Όλες οι επιλογές είναι δραστικοποιημένες από προεπιλογή.
USB Configuration	• Δραστικοποιήστε ή αδρανοποιήστε την εκκίνηση από συσκευές μαζικής αποθήκευσης USB μέσω της ακολουθίας εκκίνησης ή του μενού εκκίνησης.Όλες οι επιλογές είναι δραστικοποιημένες από προεπιλογή.
Side USB Configuration	Δραστικοποιήστε ή αδρανοποιήστε τις μεμονωμένες πλαϊνές θύρες USB.Από προεπιλογή, οι επιλογέςSide USB Port 1 (Bottom) και Side USB Port 2 (Top) είναι δραστικοποιημένες.
Rear USB Configuration	Δραστικοποιήστε ή αδρανοποιήστε τις μεμονωμένες πίσω θύρες USB.Όλες οι επιλογές είναι δραστικοποιημένες από προεπιλογή.

Πίνακας 7. Επιλογές στο πρόγραμμα System Setup—Μενού Storage

Kata tην αποθήκευση
SATA Operation	Δραστικοποίηστε ή αδρανοποίηστε τον τρόπο λειτουργίας του ενσωματωμένου ελεγκτή σκληρού δίσκου SATA.
	Από προεπιλογή, η επιλογή RAID On είναι δραστικοποιημένη.
Storage Interface
Port Enablement	Δραστικοποίηστε ή αδρανοποίηστε τις ενσωματωμένες μονάδες δίσκου.
	Από προεπιλογή, οι επιλογές SATA HDD, M.2 PCIe SSD-0 και M.2 PCIe SSD-1 είναι δραστικοποιημένες.
SMART Reporting
Enable SMART Reporting (Δραστικοποίηση δημιουργίας αναφορών SMART)	Δραστικοποίηστε ή αδρανοποίηστε τη χρήση της λειτουργίας Self-Monitoring, Analysis, and Reporting Technology (SMART) κατά την έναρξη του υπολογιστή.
	Από προεπιλογή, η επιλογή Enable SMART Reporting δεν είναι δραστικοποιημένη.
Drive Information
Mováδα HDD SATA
Τύπος	Παρουσιάζονται πληροφορίες τύπου για τη μονάδα HDD SATA του υπολογιστή.

Πίνακας 7. Επιλογές στο πρόγραμμα System Setup—Μενού Storage (συνεχίζεται)

Kata tην αποθήκευση
Device	Παρουσιάζονται πληροφορίες συσκευής για τη μονάδα HDD SATA του υπολογιστή.
M.2 PCIe SSD-0
Túπος	Παρουσιάζονται πληροφορίες túπου για την υποδοχή M.2 PCIe SSD-0 του υπολογιστή.
Device	Παρουσιάζονται πληροφορίες για τη συσκευή M.2 PCIe SSD-0 του υπολογιστή.
M.2 PCIe SSD-1
Túπος	Παρουσιάζονται πληροφορίες túπου για την υποδοχή M.2 PCIe SSD-1 του υπολογιστή.
Device	Παρουσιάζονται πληροφορίες για τη συσκευή M.2 PCIe SSD-1 του υπολογιστή.
Enable MediaCard
Secure Digital (SD) Card	Δραστικοποιήστε ή αδρανοποιήστε την κάρτα SD.Από προεπιλογή, η επιλογή Secure Digital (SD) Card είναι δραστικοποιημένη.
Secure Digital (SD) Card Read-Only Mode	Δραστικοποίηση ή αδρανοποίηση της λειτουργίας μόνο για ανάγνωση της κάρτας SD.Από προεπιλογή, η επιλογή Secure Digital (SD) Card Read-Only Mode δεν είναι δραστικοποιημένη.

Πίνακας 8. Επιλογές στο πρόγραμμα System Setup—Μενού Display

Οθόνη
OSD Button Management
Disable OSD Buttons	Δραστικοποιήστε ή αδρανοποιήστε τα κουμπιά του μενού επιλογών της οθόνης [On-Screen Display (OSD)].
Full Screen Logo	Δραστικοποιήστε ή αδρανοποιήστε την εμφάνιση του λογότυπου σε πλήρη οθόνη.Από προεπιλογή, η επιλογή δεν είναι δραστικοποιημένη.

Πίνακας 9. Επιλογές στο πρόγραμμα System Setup—Μενού Connection

Σύνδεση
Network Controller Configuration
Integrated NIC	Με την επιλογή αυτή μπορείτε να ελέγξετε τον ελεγκτή τοπικού δικτύου (LAN) που είναι ενσωματωμένος στο σύστημα.Από προεπιλογή, η επιλογήEnabled with PXE είναι δραστικοποιημένη.
Wireless Device Enable
WLAN	Δραστικοποιήστε ή αδρανοποιήστε την εσωτερική συσκευή WLAN.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Bluetooth	Δραστικοποιήστε ή αδρανοποιήστε την εσωτερική συσκευή BluetoothΑπό προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Enable UEFI Network Stack	Δραστικοποιήστε ή αδρανοποιήστε την επιλογή UEFI Network Stack και τον έλεγχο του ενσωματωμένου ελεγκτή LAN Controller.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
HTTPS Boot Feature
HTTPS Boot	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα HTTPS Boot.

Πίνακας 9. Επιλογές στο πρόγραμμα System Setup—Μενού Connection (συνεχίζεται)

Σύνδεση
HTTPS Boot Mode	Από προεπιλογή, η επιλογήHTTPS Boot είναι δραστικοποιημένη.Σε λειτουργία Auto Mode, η λειτουργία HTTPS Boot εξάγει τη διεύθυνση Boot URL από το DHCP. Σε λειτουργία Manual Mode, η λειτουργία HTTPS Boot διαβάζει τη διεύθυνση Boot URL από τα δεδομένα που παρέχει ο χρήστης.Από προεπιλογή, η λειτουργίαAuto Mode είναι δραστικοποιημένη.

Πίνακας 10. Επιλογές στο πρόγραμμα System Setup—Μενού Power

Τροφοδοσία
USB PowerShare
Enable USB PowerShare (Δραστικοποίηση USB PowerShare)	Δραστικοποιήστε ή αδρανοποιήστε την επιλογή USB PowerShare.Από προεπιλογή, η επιλογή Enable USB PowerShare είναι αδρανοποιημένη.
USB Wake Support
Enable USB Wake Support	Όταν η επιλογή είναι δραστικοποιημένη, μπορείτε να χρησιμοποιήσετε συσκευές USB, όπως ποντίκι ή πληκτρολόγιο, για την αφύπνιση του υπολογιστή σας από την κατάσταση αναμονής.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
AC Behavior
AC Recovery	Δίνει στο σύστημα τη δυνατότητα αυτόματης ενεργοποίησης κατά την είσοδο εναλλασσόμενου ρεύματος (AC).Από προεπιλογή, η επιλογήPower Off είναι δραστικοποιημένη.
Block Sleep	Όταν δραστικοποιείται, παρεμποδίζει την μετάβαση στην κατάσταση αναστολής λειτουργίας (S3) στο λειτουργικό σύστημα.Η επιλογήBlock Sleep είναι αδρανοποιημένη από προεπιλογή.
Deep Sleep Control	Δραστικοποιήστε ή αδρανοποιήστε την υποστήριξη της κατάστασης Deep Sleep (Απόλυτη αδράνεια).Από προεπιλογή, η επιλογήEnabled in S4 and S5 είναι δραστικοποιημένη.
Fan Control Override	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα παράκαμψης ελέγχου ανεμιστήρα.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Intel Speed Shift Technology	Δραστικοποιήστε ή αδρανοποιήστε την υποστήριξη της τεχνολογίας Intel Speed Shift.Από προεπιλογή, η επιλογήIntel Speed Shift Technology είναι δραστικοποιημένη.

Πίνακας 11. Επιλογές στο πρόγραμμα System Setup—Μενού Security

Ασφάλεια
TPM 2.0 Security
TPM 2.0 Security On	Δραστικοποιήστε ή αδρανοποιήστε τις επιλογές ασφαλείας TPM 2.0.Από προεπιλογή, η επιλογήTPM 2.0 Security On είναι δραστικοποιημένη.
Attestation Enable	Επιτρέπει να ελέγχετε αν θα είναι ορατή για το λειτουργικό σύστημα η ιεραρχία έγκρισης της μονάδας αξιόπιστης πλατφόρμας (Trusted Platform Module (TPM)).Από προεπιλογή, η επιλογήAttestation Enable είναι δραστικοποιημένη.

Πίνακας 11. Επιλογές στο πρόγραμμα System Setup—Μενού Security (συνεχίζεται)

Ασφάλεια
Key Storage Enable	Επιτρέπει να ελέγχετε αν θα είναι ορατή για το λειτουργικό σύστημα η ιεραρχία χώρου αποθήκευσης της μονάδας αξιόπιστης πλατφόρμας (Trusted Platform Module (TPM)).Από προεπιλογή, η επιλογήKey Storage Enableείναι δραστικοποιημένη.
SHA-256	Χρήση του αλγόριθμου κατακερματισμού SHA-256 από το BIOS και το TPM για την επέκταση μετρήσεων στα TPM PCR κατά την εκκίνηση του BIOS.Από προεπιλογή, η επιλογήSHA-256είναι δραστικοποιημένη.
Clear	Επιτρέπει τη διαγραφή των πληροφοριών κατόχου TPM και επαναφέρει το TPM στην προεπιλεγμένη κατάσταση.Από προεπιλογή, η επιλογήClearείναι αδρανοποιημένη.
PPI ByPass for Clear Commands	Ελέγχει την επιλογή TPM Physical Presence Interface (PPI).Από προεπιλογή, η επιλογήPPI ByPass for clear Commandsείναι αδρανοποιημένη.
Chassis intrusion	Ελέγχει τη δυνατότητα ανίχνευσης παραβίασης περιβλήματος.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
SMM Security Mitigation	Δραστικοποιήστε ή αδρανοποιήστε την επιλογή SMM Security Mitigation (Μετριασμός ασφάλειας SMM).Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Data Wipe on Next Boot
Start Data Wipe	Δραστικοποιήστε ή αδρανοποιήστε την απαλοιφή δεδομένων κατά την επόμενη εκκίνηση.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Absolute	Δραστικοποιήστε ή αδρανοποιήστε μόνιμα τη διασύνδεση της μονάδας BIOS της προαιρετικής υπηρεσίας Absolute Persistence Module που παρέχει η Absolute Software.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
UEFI Boot Path Security	Ελέγχει αν ο υπολογιστής θα ζητά από τον χρήστη να εισαγάγει τον κωδικό πρόσβασης διαχειριστή (αν έχει οριστεί) κατά την εκκίνηση μέσω συσκευής εκκίνησης UEFI από το μενού εκκίνησης F12.Από προεπιλογή, η επιλογήAlways, Except Internal HDD είναι δραστικοποιημένη.

Πίνακας 12. Επιλογές στο πρόγραμμα System Setup—Μενού Passwords

Κωδικοί πρόσβασης
Admin Password	Καθορίστε, αλλάξτε ή διαγράψτε τον κωδικό πρόσβασης διαχειριστή.
System Password	Καθορίστε, αλλάξτε ή διαγράψτε τον κωδικό πρόσβασης υπολογιστή.
NVMe SSD0	Καθορίστε, αλλάξτε ή διαγράψτε τον κωδικό πρόσβασης για τη μονάδα NVMe SSD0.
Password Configuration
Upper Case Letter	Επιβάλλει τη χρήση κωδικού πρόσβασης που πρέπει να έχει τουλάχιστον ένα κεφαλαίο γράμμα.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Lower Case Letter	Επιβάλλει τη χρήση κωδικού πρόσβασης που πρέπει να έχει τουλάχιστον ένα πεζό γράμμα.

Πίνακας 12. Επιλογές στο πρόγραμμα System Setup—Μενού Passwords (συνεχίζεται)

Κωδικοί πρόσβασης
	Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Digit	Επιβάλλει τη χρήση κωδικού πρόσβασης που πρέτει να έχει τουλάχιστον ένα αριθμητικό ψηφίο.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Special Character	Επιβάλλει τη χρήση κωδικού πρόσβασης που πρέτει να έχει τουλάχιστον έναν ειδικό χαρακτήρα.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Minimum Characters	Καθορίστε τον ελάχιστο αριθμό χαρακτήρων που επιτρέπονται στον κωδικό πρόσβασης.
Password Bypass	Όταν η επιλογή είναι δραστικοποιημένη, θα ζητούνται πάντα κωδικοί πρόσβασης υπολογιστή και εσωτερικού σκληρού δίσκου όταν ο υπολογιστής ενεργοποιείται από την κατάσταση απενεργοποίησης.Από προεπιλογή, η επιλογήDisabledείναι δραστικοποιημένη.
Password Changes
Enable Non-Admin Password Changes	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα αλλαγής του κωδικού πρόσβασης του υπολογιστή και του σκληρού δίσκου χωρίς να απαιτείται κωδικός πρόσβασης διαχειριστή.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Admin Setup Lockout
Enable Admin Setup Lockout	Επιτρέπει στους διαχειριστές να ελέγχουν τον τρόπο με τον οποίο οι χρήστες έχουν ή δεν έχουν πρόσβαση στις ρυθμίσεις του BIOS.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Master Password Lockout
Enable Master Password Lockout	Όταν δραστικοποιείται, αυτή η ρύθμιση αδρανοποιεί την υποστήριξη κύριου κωδικού πρόσβασης.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Allow Non-Admin PSID Revert
Enable Allow Non-Admin PSID Revert	Ελέγχει την πρόσβαση στη λειτουργία αναστροφής Physical Security ID (PSID) των σκληρών δίσκων NVMe από τη γραμμή εντολών του Dell Security Manager.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.

Πίνακας 13. Επιλογές στο πρόγραμμα System Setup — Μενού Update, Recovery

Update, Recovery
UEFI Capsule Firmware Updates	Δραστικοποιήστε ή αδρανοποιήστε τις ενημερώσεις του BIOS μέσω πακέτων ενημέρωσης με κάψουλες UEFI.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
BIOS Recovery from Hard Drive	Δίνει τη δυνατότητα στον χρήστη να ανακτήσει το σύστημά του από ορισμένες συνθήκες καταστροφής του BIOS μέσω αρχείου ανάκτησης που βρίσκεται στον πρωτεύοντα σκληρό δίσκο του χρήστη ή σε εξωτερικό κλειδί USB.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
BIOS Downgrade
Allow BIOS Downgrade	Δραστικοποιήστε ή αδρανοποιήστε το κατά πόσσον αποκλείεται η υποβάθμιση του υλικολογισμικού του υπολογιστή σε προηγούμενη αναθεώρηση.

Πίνακας 13. Επιλογές στο πρόγραμμα System Setup — Μενού Update, Recovery (συνεχίζεται)

Update, Recovery
SupportAssist OS Recovery	Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.Δραστικοποιήστε ή αδρανοποιήστε τη ροή εκκίνησης για το εργαλείο SupportAssist OS Recovery στην περίπτωση που θα παρουσιαστούν συγκεκριμένα σφάλματα του υπολογιστή.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
BIOSConnect	Δραστικοποιήστε ή αδρανοποιήστε την υπηρεσία νέφους για την ανάκτηση του λειτουργικού συστήματος, εάν αποτύχει η εκκίνηση του κύριου λειτουργικού συστήματος και ο αριθμός των αποτυχιών είναι ίσος ή μεγαλύτερος από την τιμή που έχει οριστεί μέσω της επιλογής ρύθμισης Auto OS Recovery Threshold, και η τοπική υπηρεσία λειτουργικού συστήματος δεν εκκινείται ή δεν είναι εγκατεστημένη.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Dell Auto OS Recovery Threshold	Ελέγξτε τη ροή αυτόματης εκκίνησης για το SupportAssist System Resolution Console και για το Dell OS Recovery Tool.Από προεπιλογή, η τιμή του ορίου έχει οριστεί σε 2.

Πίνακας 14. Επιλογές στο πρόγραμμα System Setup—Μενού System Management

Διαχείριση συστήματος
Service Tag	Παρουσιάζεται η ετικέτα εξυπηρέτησης του υπολογιστή.
Asset Tag	Δημιουργήστε μια ετικέτα περιουσιακού στοιχείου υπολογιστή.
Wake on LAN/WLAN	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα του υπολογιστή να τεθεί σε λειτουργία με έναυσμα από ειδικά σήματα LAN, όταν λαμβάνει σήμα αφύπνισης από το WLAN.Από προεπιλογή, η επιλογήDisabled είναι επιλεγμένη.
Auto on Time	Σας δίνει τη δυνατότητα να καθορίσετε την αυτόματη ενεργοποίηση του υπολογιστή κάθε μέρα ή σε μια προεπιλεγμένη ημερομηνία και ώρα. Μπορείτε να διαρθρώσετε την επιλογή αυτή μόνο αν η δυνατότητα Auto On Time (Ωρα αυτόματης ενεργοποίησης) έχει τη ρύθμιση Everyday (Κάθε μέρα). Weekdays (Καθημερινές) ή Selected Days (Επιλεγμένες ημέρες).Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
Intel AMT Capability
Δραστικοποιεί τη δυνατότητα Intel AMT.	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα Intel AMT.Από προεπιλογή, η επιλογήRestrict MEBx Access είναι δραστικοποιημένη.
MEBx Hotkey	Δραστικοποιήστε ή αδρανοποιήστε το πλήκτρο άμεσης πρόσβασης MEBx.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
USB provision
Enable USB Provision	Δραστικοποιήστε ή αδρανοποιήστε την παροχή χωρητικότητας του Intel AMT με χρήση του τοπικού αρχείου παροχής χωρητικότητας μέσω συσκευής αποθήκευσης USB.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.
SERR Messages	Δραστικοποιήστε ή αδρανοποιήστε τα μηνύματα SERR.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Keyboard Errors
Enable Keyboard Error Detection

Πίνακας 14. Επιλογές στο πρόγραμμα System Setup—Μενού System Management (συνεχίζεται)

Διαχείριση συστήματος
Numlock LED
Enable Numlock LED	Δραστικοποιήστε ή αδρανοποιήστε την επιλογή Numlock LED (Λυχνία LED κλειδώματος αριθμητικών πλήκτρων).Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.

Πίνακας 15. Επιλογές στο πρόγραμμα System Setup—Μενού Keyboard

Πληκτρολόγιο
Keyboard Errors
Enable Keyboard Error Detection	Δραστικοποιήστε ή αδρανοποιήστε την ανίχνευση σφαλμάτων πληκτρολογίου.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Numlock LED
Enable Numlock LED	Δραστικοποιήστε ή αδρανοποιήστε την επιλογή Numlock LED (Λυχνία LED κλειδώματος αριθμητικών πλήκτρων).Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.

Πίνακας 16. Επιλογές στο πρόγραμμα System Setup—Μενού Pre-boot Behavior

Συμπεριφορά πριν από την εκκίνηση
Warnings and Errors	Δραστικοποιήστε ή αδρανοποιήστε την ενέργεια που θα πραγματοποιείται όταν προκύπτει προειδοποίηση ή σφάλμα.Από προεπιλογή, η επιλογή Prompt on Warnings and Errors είναι δραστικοποιημένη.
Fastboot	Σας δίνει τη δυνατότητα να καθορίσετε την ταχύτητα της διαδικασίας εκκίνησης.Από προεπιλογή, η επιλογή Thorough είναι δραστικοποιημένη.
Extend BIOS POST Time	Ορίστε τον χρόνο του BIOS POST.Από προεπιλογή, η επιλογή 0 seconds είναι δραστικοποιημένη.

Πίνακας 17. Επιλογές στο πρόγραμμα System Setup—Μενού Virtualization

Virtualization
Intel Virtualization Technology
Enable Intel Virtualization Technology (VT)	Καθορίστε αν η οθόνη κάποιας εικονικής μηχανής (Virtual Machine Monitor (VMM)) μπορεί να αξιοποιεί τις πρόσθετες δυνατότητες υλικού που παρέχονται από την τεχνολογία εικονικής διαμόρφωσης της Intel (Intel Virtualization).Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
VT for Direct I/O	Καθορίστε αν η οθόνη κάποιας εικονικής μηχανής (Virtual Machine Monitor (VMM)) μπορεί να αξιοποιεί τις πρόσθετες δυνατότητες υλικού ποι παρέχονται από την τεχνολογία εικονικής διαμόρφωσης της Intel (Intel Virtualization) για Direct I/O (Απευθείας είσοδο/έξοδο).Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Intel Trusted Execution Technology (TXT)
Enable Intel Trusted Execution Technology (TXT)	Καθορίζει εάν μια μονάδα Measured Virtual Machine Monitor (MVMM) μπορεί να χρησιμοποιήσει τις πρόσθετες δυνατότητες υλικού που παρέχει η τεχνολογία Intel Trusted Execution Technology.Από προεπιλογή, η επιλογή είναι αδρανοποιημένη.

Πίνακας 18. Επιλογές στο πρόγραμμα System Setup—Μενού Performance

Απόδοση
Multi Core Support
Active Cores	Επιτρέπει την αλλαγή του αριθμού των πυρήνων της CPU που είναι διαθέσιμοι στο λειτουργικό σύστημα.Από προεπιλογή, η επιλογήAll Cores είναι δραστικοποιημένη.
Intel SpeedStep
Enable Intel SpeedStep Technology(Δραστικοποίηση τεχνολογίας IntelSpeedStep)	Επιτρέπει στον υπολογιστή να προσαρμόζει δυναμικά την τάση του επεξεργαστή και τη συχνότητα των πυρήνων, μειώνοντας τη μέση κατανάλωση ενέργειας και την παραγωγή θερμότητας.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
C-States Control
Enable C-State Control	Δραστικοποιήστε ή αδρανοποιήστε πρόσθετες καταστάσεις αναστολής λειτουργίας του επεξεργαστή.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Τεχνολογία Intel Turbo BoostTechnology
Enable Intel Turbo Boost Technology	Δραστικοποιήστε ή αδρανοποιήστε τη λειτουργία Intel TurboBoost του επεξεργαστή.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.
Intel Hyper-Threading Technology
Enable Intel Hyper-Threading Technology	Δραστικοποιήστε ή αδρανοποιήστε τη δυνατότητα υπερνηματικής επεξεργασίας στον επεξεργαστή.Από προεπιλογή, αυτή η επιλογή είναι δραστικοποιημένη.

Πίνακας 19. Επιλογές στο πρόγραμμα System Setup—Μενού System Logs

Αρχεία καταγραφής συστήματος
BIOS Event LogClear BIOS Event Log	Παρουσιάζονται συμβάντα του BIOS.Από προεπιλογή, η επιλογήKeepείναι δραστικοποιημένη.

Ενημέρωση του BIOS

Ενημέρωση του BIOS σε Windows

Πληροφορίες γι αυτήν την εργασία

ΠΡΟΣΟΧΗ: Αν δεν ανασταλεί η λειτουργία του BitLocker πριν από την ενημέρωση του BIOS, το σύστημα δεν θα αναγνωρίζει το κλειδί του BitLocker την επόμενη φορά που θα το επανεκκινήσετε. Στη συνέχεια θα σας ζητηθεί να εισαγάγετε το κλειδί ανάκτησης για να προχωρήσετε και το σύστημα θα το ζητά σε κάθε επανεκκίνηση. Αν το κλειδί ανάκτησης δεν είναι γνωστό, το αποτέλεσμα μπορεί να είναι απώλεια δεδομένων ή άσκοπη επανεγκατάσταση του λειτουργικού συστήματος. Για περισσότερες πληροφορίες σχετικά με αυτό το θέμα, κάντε αναζήτηση στον πόρο της Γγωσιακής βάσης, στη διεύθυνση www.dell.com/support.

Βήματα

1. Επισκεφτείτε την ιστοσελίδα www.dell.com/support.

2. Κάντε κλικ στην επιλογή Product support. Στο πλαίσιο Search support, πληκτρολογήστε την ετικέτα εξυπηρέτησης του υπολογιστή σας και μετά κάντε κλικ στην επιλογή Search.
   i ΣΗΜΕΙΩΣΗ: Αν δεν έχετε την ετικέτα εξυπηρέτησης, χρησιμοποιήστε τη δυνατότητα SupportAssist για την αυτόματη ανίχνευση του υπολογιστή. Μπορείτε επίσης να χρησιμοποιήσετε το αναγνωριστικό προϊόντος ή να κάνετε μη αυτόματη περιήγηση για να εντοπίσετε το μοντέλο του υπολογιστή σας.

3. Κάντε κλικ στην επιλογή Drivers & downloads. Αναπτύξτε το στοιχείο Find drivers.

4. Επιλέξτε το λειτουργικό σύστημα που έχετε εγκατεστημένο στον υπολογιστή σας.

5. Στην αναπτυσσόμενη λίστα Category, επιλέξτε BIOS.

6. Επιλέξτε την πιο πρόσφατη έκδοση του BIOS και πατήστε Download για να κάνετε λήψη του αρχείου BIOS για τον υπολογιστή σας.

7. Αφού ολοκληρωθεί η λήψη, πηγαίνετε στον φάκελο στον οποίο αποθηκεύσατε το αρχείο του προγράμματος ενημέρωσης του BIOS.

8. Κάντε διπλό κλικ στο εικονίδιο του αρχείου της ενημέρωσης του BIOS και ακολουθήστε τις οδηγίες στην οθόνη. Για περισσότερες πληροφορίες, κάντε αναζήτηση στον πόρο της Γνωσιακής βάσης, στη διεύθυνση www.dell.com/support.

Ενημέρωση του BIOS σε Linux και Ubuntu

Για να ενημερώσετε το BIOS του συστήματος σε υπολογιστή στον οποίο έχει εγκατασταθεί Linux ή διανομή Ubuntu, ανατρέξτε στο άρθρο 000131486 της γνωσιακής βάσης. στη διεύθυνση www.dell.com/support.

Ενημέρωση του BIOS με χρήση μονάδας USB στα Windows

Πληροφορίες γι αυτήν την εργασία

ΠΡΟΣΟΧΗ: Αν δεν ανασταλεί η λειτουργία του BitLocker πριν από την ενημέρωση του BIOS, το σύστημα δεν θα αναγνωρίζει το κλειδί του BitLocker την επόμενη φορά που θα το επανεκκινήσετε. Στη συνέχεια θα σας ζητηθεί να εισαγάγετε το κλειδί ανάκτησης για να προχωρήσετε και το σύστημα θα το ζητά σε κάθε επανεκκίνηση. Αν το κλειδί ανάκτησης δεν είναι γνωστό, το αποτέλεσμα μπορεί να είναι απώλεια δεδομένων ή άσκοπη επανεγκατάσταση του λειτουργικού συστήματος. Για περισσότερες πληροφορίες σχετικά με αυτό το θέμα, κάντε αναζήτηση στον πόρο της Γγωσιακής βάσης, στη διεύθυνση www.dell.com/support.

Βήματα

1. Ακολουθήστε τη διαδικασία από το βήμα 1 έως το βήμα 6 στην ενότητα Ενημέρωση του BIOS στα Windows για να κατεβάσετε την τελευταία έκδοση του αρχείου του προγράμματος ρύθμισης του BIOS.
2. Δημιουργήστε μια μονάδα USB με δυνατότητα εκκίνησης. Για περισσότερες πληροφορίες, κάντε αναζήτηση στον πόρο της Γνωσιακής βάσης, στη διεύθυνση www.dell.com/support.
3. Αντιγράψτε το αρχείο του προγράμματος ρύθμισης του BIOS στη μονάδα USB με δυνατότητα εκκίνησης.
4. Συνδέστε τη μονάδα USB με δυνατότητα εκκίνησης στον υπολογιστή που χρειάζεται ενημέρωση του BIOS.
5. Επανεκκινήστε τον υπολογιστή και πατήστε F12.
6. Επιλέξτε τη μονάδα USB μέσω του μενού εκκίνησης μίας φοράς.
7. Πληκτρολογήστε το όνομα αρχείου του προγράμματος ρύθμισης του BIOS και πατήστε Enter. Εμφανίζεται το Βοηθητικό πρόγραμμα ενημέρωσης του BIOS.
8. Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την ενημέρωση του BIOS.

Ενημέρωση του BIOS από το μενού εκκίνησης μίας φοράς μέσω του πλήκτρου F12

Ενημερώστε το BIOS του συστήματός σας χρησιμοποιώντας ένα αρχείο .exe ενημέρωσης του BIOS που έχει αντιγραφεί σε μονάδα USB FAT32 και πραγματοποιώντας εκκίνηση από το μενού εκκίνησης μίας φοράς F12.

Πληροφορίες γι αυτήν την εργασία

ΠΡΟΣΟΧΗ: Αν δεν ανασταλεί η λειτουργία του BitLocker πριν από την ενημέρωση του BIOS, το σύστημα δεν θα αναγνωρίζει το κλειδί του BitLocker την επόμενη φορά που θα το επανεκκινήσετε. Στη συνέχεια θα σας ζητηθεί να εισαγάγετε το κλειδί ανάκτησης για να προχωρήσετε και το σύστημα θα το ζητά σε κάθε επανεκκίνηση. Αν το κλειδί ανάκτησης δεν είναι γνωστό, το αποτέλεσμα μπορεί να είναι απώλεια δεδομένων ή άσκοπη επανεγκατάσταση του λειτουργικού συστήματος. Για περισσότερες πληροφορίες σχετικά με αυτό το θέμα, κάντε αναζήτηση στον πόρο της Γγωσιακής βάσης, στη διεύθυνση www.dell.com/support.

Ενημέρωση BIOS

Μπορείτε να εκτελέσετε το αρχείο ενημέρωσης του BIOS από τα Windows χρησιμοποιώντας μια μονάδα USB με δυνατότητα εκκίνησης ή μπορείτε επίσης να ενημερώσετε το BIOS από το μενού εκκίνησης μίας φοράς F12 στον υπολογιστή.

Οι περισσότεροι υπολογιστές Dell που έχουν κατασκευαστεί μετά το 2012 έχουν αυτήν τη δυνατότητα και μπορείτε να το επιβεβαιώσετε κάνοντας εκκίνηση του υπολογιστή στο μενού εκκίνησης μίας φοράς F12 για να δείτε εάν παρατίθεται η επιλογή BIOS FLASH UPDATE ως επιλογή εκκίνησης για τον υπολογιστή σας. Εάν η επιλογή είναι καταχωρισμένη, τότε το BIOS υποστηρίζει αυτή την επιλογή για την ενημέρωση του BIOS.

ΣΗΜΕΙΩΣΗ: Μόνο υπολογιστές με την επιλογή BIOS Flash Update στο μενού εκκίνησης μίας φοράς F12 μπορούν να χρησιμοποιήσουν αυτήν τη λειτουργία.

Ενημέρωση από το μενού εκκίνησης μίας φοράς

Για να ενημερώσετε το BIOS από το μενού εκκίνησης μίας φοράς F12, θα χρειαστείτε:

• Μονάδα USB διαμορφωμένη με το σύστημα αρχείων FAT32 (η μονάδα δεν χρειάζεται να έχει δυνατότητα εκκίνησης)
• Εκτελέσιμο αρχείο BIOS που λάβατε από τον ιστότοπο υποστήριξης της Dell και αντιγράψατε στον ριζικό κατάλογο της μονάδας USB
• Μετασχηματιστή ΑС συνδεδεμένο στον υπολογιστή
• Λειτουργική μπαταρία υπολογιστή για την ενημέρωση του BIOS

Εκτελέστε τα παρακάτω βήματα για να εκτελέσετε τη διαδικασία ενημέρωσης του BIOS από το μενού F12:

ΠΡΟΣΟΧΗ: Μην απενεργοποιείτε τον υπολογιστή κατά τη διαδικασία ενημέρωσης του BIOS. Ο υπολογιστής μπορεί να μην εκκινηθεί εάν τον απενεργοποιήσετε.

Βήματα

1. Από κατάσταση απενεργοποίησης, εισαγάγετε τη μονάδα USB στην οποία έχετε αντιγράψει το αρχείο ενημέρωσης σε μια θύρα USB του υπολογιστή.
2. Ενεργοποιήστε τον υπολογιστή και πατήστε το πλήκτρο F12 για να μεταβείτε στο μενού εκκίνησης μίας φοράς. Επιλέξτε BIOS Update χρησιμοποιώντας το ποντίκι ή τα πλήκτρα βέλους και μετά πατήστε το πλήκτρο Enter. Εμφανίζεται το μενού αναβάθμισης του BIOS.
3. Κάντε κλικ στην επιλογή Flash from file.
4. Επιλέξτε εξωτερική συσκευή USB.
5. Επιλέξτε το αρχείο, κάντε διπλό κλικ στο αρχείο προορισμού ενημέρωσης και επιλέξτε Submit.
6. Κάντε κλικ στην επιλογή Update BIOS. Ο υπολογιστής επανεκκινεί για την ενημέρωση του BIOS
7. Ο υπολογιστής θα επανεκκινηθεί μετά την ολοκλήρωση της ενημέρωσης του BIOS.

Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση

Πίνακας 20. Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση

Τύπος κωδικού πρόσβασηςΠεριγραφή
System Password	Κωδικός πρόσβασης που πρέπει να πληκτρολογήσετε για να συνδεθείτε στο σύστημα.
Setup password (Κωδικός πρόσβασης για τη ρύθμιση)	Κωδικός πρόσβασης που πρέπει να πληκτρολογήσετε για να αποκτήσετε πρόσβαση στις ρυθμίσεις του BIOS του υπολογιστή σας και να κάνετε αλλαγές.

Για την ασφάλεια του υπολογιστή σας, μπορείτε να δημιουργήσετε κωδικό πρόσβασης στο σύστημα και κωδικό πρόσβασης για τη ρύθμιση.

ΠΡΟΣΟΧΗ: Οι λειτουργίες των κωδικών πρόσβασης παρέχουνένα βασικό επίπεδο ασφάλειας για τα δεδομένα στον υπολογιστή σας.
ΠΡΟΣΟΧΗ: Αν ο υπολογιστής δεν είναι κλειδωμένος και παραμείνει ανεπιτήρητος, οποιοσδήποτε τρίτος μπορεί να αποκτήσει πρόσβαση στα δεδομένα που είναι αποθηκευμένα σε αυτόν.
i ΣΗΜΕΙΩΣΗ: Η δυνατότητα κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση είναι απενεργοποιημένη.

Εκχώρηση κωδικού πρόσβασης για τη ρύθμιση του συστήματος

Προϋποθέσεις

Μπορείτε να εκχωρήσετε νέο κωδικό στην επιλογή System or Admin Passwordμόνο όταν η κατάστασή του είναι Not Set.

Πληροφορίες γι αυτήν την εργασία

Για είσοδο στο πρόγραμμα System Setup, πατήστε το πλήκτρο F12 αμέσως μετά την ενεργοποίηση ή την επανεκκίνηση του υπολογιστή.

Βήματα

1. Στην οθόνη System BIOS ή System Setup, επιλέξτε Security και πατήστε το πλήκτρο Enter. Εμφανίζεται η οθόνη Security.

2. Επιλέξτε System/Admin Password και δημιουργήστε έναν κωδικό πρόσβασης στο πεδίο Enter the new password. Για να καθορίσετε τον κωδικό πρόσβασης στο σύστημα, χρησιμοποιήστε τις παρακάτω οδηγίες:

3. Ο κωδικός πρόσβασης μπορεί να περιλαμβάνει έως 32 χαρακτήρες.

4. Τουλάχιστον έναν ειδικό χαρακτήρα: ! " # \$ % & ' ( ) * + , - . / : ; <= > ? @ [ \ ] ^ _ ` { | }
5. Αριθμούς 0 έως 9.

6. Κεφαλαία γράμματα από το Α έως το Ζ.
   • Πεζά γράμματα από το α έως το z.

7. Πληκτρολογήστε τον κωδικό πρόσβασης στο σύστημα τον οποίο καταχωρίσατε προηγουμένως στο πεδίο Confirm new password και πατήστε OK.

8. Πατήστε το πλήκτρο Esc και αποθηκεύστε τις αλλαγές όπως ζητείται από το αναδυόμενο μήνυμα.
9. Πατήστε το πλήκτρο Υ για να αποθηκευτούν οι αλλαγές. Γίνεται επανεκκίνηση του υπολογιστή.

Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης για τη ρύθμιση συστήματος

Προϋποθέσεις

Πριν επιχειρήσετε να διαγράψετε ή να αλλάξετε τον τρέχοντα κωδικό πρόσβασης στο σύστημα ή/και τον κωδικό πρόσβασης για το πρόγραμμα System Setup, βεβαιωθείτε ότι η παράμετρος Password Status έχει την τιμή Unlocked (στο πρόγραμμα System Setup). Αν η ρύθμιση για την επιλογή Password Status είναι Locked, δεν μπορείτε να διαγράψετε ή να αλλάξετε τον τρέχοντα κωδικό πρόσβασης στο σύστημα ή τον τρέχοντα κωδικό πρόσβασης για τη ρύθμιση.

Πληροφορίες γι αυτήν την εργασία

Για είσοδο στο πρόγραμμα System Setup, πατήστε το πλήκτρο F12 αμέσως μετά την ενεργοποίηση ή την επανεκκίνηση του υπολογιστή.

Βήματα

1. Στην οθόνη System BIOS ή System Setup, επιλέξτε System Security και πατήστε Enter. Εμφανίζεται η οθόνη System Security.

2. Στην οθόνη System Security, επαληθεύστε ότι η επιλογή Password Status έχει τη ρύθμιση Unlocked.

3. Επιλέξτε System Password, αλλάξτε ή διαγράψτε τον τρέχοντα κωδικό πρόσβασης στο σύστημα και πατήστε το πλήκτρο Enter ή το πλήκτρο Tab.

4. Επιλέξτε Setup Password, αλλάξτε ή διαγράψτε τον τρέχοντα κωδικό πρόσβασης στο πρόγραμμα ρυθμίσεων και πατήστε το πλήκτρο Enter ή το πλήκτρο Tab.
   i ΣΗΜΕΙΩΣΗ: Αν αλλάξετε τον κωδικό πρόσβασης στο σύστημα ή/και τον κωδικό πρόσβασης στο πρόγραμμα ρυθμίσεων, πληκτρολογήστε ξανά τον νέο κωδικό πρόσβασης όταν σας ζητηθεί. Αν διαγράψετε τον κωδικό πρόσβασης στο σύστημα ή/και τον κωδικό πρόσβασης στο πρόγραμμα ρυθμίσεων, επίβεβαιώστε τη διαγραφή, όταν σας ζητηθεί.
5. Πατήστε το πλήκτρο Esc. Θα εμφανιστεί ένα μήνυμα που σας προτρέπει να αποθηκεύσετε τις αλλαγές.
6. Πατήστε το πλήκτρο Υ για αποθήκευση των αλλαγών και έξοδο από το πρόγραμμα System Setup. Γίνεται επανεκκίνηση του υπολογιστή.

Απαλοιφή ρυθμίσεων CMOS

Πληροφορίες γι αυτήν την εργασία

ΠΡΟΣΟΧΗ: Με την απαλοιφή των ρυθμίσεων CMOS γίνεται επαναφορά των αρχικών ρυθμίσεων του BIOS στον υπολογιστή σας.

Βήματα

1. Απενεργοποιήστε τον υπολογιστή σας.
2. Κρατήστε πατημένο το κουμπί λειτουργίας για 30 δευτερόλεπτα για να επαναφέρετε την μπαταρία σε σχήμα νομίσματος.
3. Ενεργοποιήστε τον υπολογιστή σας.

Διαγραφή κωδικών πρόσβασης στο BIOS (Ρύθμιση συστήματος) και στο σύστημα

Πληροφορίες γι αυτήν την εργασία

Για να διαγράψετε του κωδικούς πρόσβασης στο σύστημα ή στο BIOS, επικοινωνήστε με την τεχνική υποστήριξη της Dell όπως περιγράφεται στη σελίδα www.dell.com/contactdell.

i ΣΗΜΕΙΩΣΗ: Για πληροφορίες σχετικά με την επαναφορά κωδικών πρόσβασης των Windows ή εφαρμογών, ανατρέξτε στα έγγραφα τεκμηρίωσης που συνοδεύουν τα Windows ή την εφαρμογή.

Αντιμετώπιση προβλημάτων

Διαγνωστικοί έλεγχοι Dell SupportAssist για την απόδοση του συστήματος πριν από την εκκίνηση

Πληροφορίες γι αυτήν την εργασία

Ο διαγνωστικός έλεγχος SupportAssist (γνωστός και ως διαγνωστικός έλεγχος συστήματος) εκτελεί έναν ολοκληρωμένο έλεγχο του υλικού σας. Οι διαγνωστικοί έλεγχοι Dell SupportAssist της απόδοσης συστήματος πριν από την εκκίνηση είναι ενσωματωμένοι στο BIOS και εκκινούνται εσωτερικά από το BIOS. Τα ενσωματωμένα διαγνωστικά του συστήματος παρέχουν μια σειρά επιλογών για συγκεκριμένες συσκευές ή ομάδες συσκευών που σας δίνουν τη δυνατότητα για:

• Εκτέλεση δοκιμών αυτόματα ή με διαδραστικό τρόπο
• Επανάληψη δοκιμών
  • Παρουσίαση ή αποθήκευση αποτελεσμάτων δοκιμών
• Εκτέλεση λεπτομερών δοκιμών για την εισαγωγή πρόσθετων επιλογών δοκιμών ώστε να παρασχεθούν πρόσθετες πληροφορίες για τις συσκευές που παρουσιάζουν βλάβη
• Προβολή μηνυμάτων κατάστασης που σας ενημερώνουν αν οι δοκιμές έχουν ολοκληρωθεί με επιτυχία
• Προβολή μηνυμάτων σφαλμάτων που σας ενημερώνουν για προβλήματα που προέκυψαν κατά τη διεξαγωγή των δοκιμών
  i ΣΗΜΕΙΩΣΗ: Ορισμένοι έλεγχοι για συγκεκριμένες συσκευές μπορεί να απαιτούν παρέμβαση του χρήστη. Πρέπει να είστε πάντα μπροστά στον υπολογιστή κατά την εκτέλεση των διαγνωστικών ελέγχων.

Για περισσότερες πληροφορίες, ανατρέξτε στη διεύθυνση https://www.dell.com/support/kbdoc/000180971.

Εκτέλεση του ελέγχου Dell SupportAssist για την απόδοση του συστήματος πριν από την εκκίνηση

Βήματα

1. Ενεργοποιήστε τον υπολογιστή σας.
2. Κατά την εκκίνηση του υπολογιστή, πιέστε το πλήκτρο F12 μόλις εμφανιστεί το λογότυπο της Dell.
3. Στην οθόνη του μενού εκκίνησης επιλέξτε τη δυνατότητα Diagnostics (Διαγνωστικά).
4. Κάντε κλικ στο βέλος στην κάτω αριστερή γωνία. Εμφανίζεται η αρχική σελίδα των διαγνωστικών.
5. Κάντε κλικ στο βέλος στην κάτω δεξιά γωνία για να μεταβείτε στη λίστα της σελίδας. Τα στοιχεία που έχουν ανιχνευτεί παρατίθενται σε λίστα.
6. Για να εκτελέσετε διαγνωστική δοκιμή σε μια συγκεκριμένη συσκευή, πατήστε το πλήκτρο Esc και κάντε κλικ στην επιλογή Yes για να διακόψετε τον διαγνωστικό έλεγχο.
7. Επιλέξτε τη συσκευή από το αριστερό τμήμα του παραθύρου και κάντε κλικ στην επιλογή Run Tests (Εκτέλεση δοκιμών).
8. Αν υπάρξουν προβλήματα, παρουσιάζονται κωδικοί σφαλμάτων. Σημειώστε τον κωδικό του κάθε σφάλματος και τον αριθμό επικύρωσης και επικοινωνήστε με την Dell.

Ενσωματωμένος αυτοδιαγνωστικός έλεγχος οθόνης

Πληροφορίες γι αυτήν την εργασία

Η παρακάτω διαδικασία παρέχει τις οδηγίες για την εκτέλεση του ενσωματωμένου αυτοδιαγνωστικού ελέγχου της οθόνης:

Βήματα

1. Απενεργοποιήστε τον υπολογιστή σας.
2. Πατήστε παρατεταμένα το κουμπί ενσωματωμένου αυτοδιαγνωστικού ελέγχου οθόνης.
3. Πατήστε παρατεταμένα το κουμπί λειτουργίας.

4. Απελευθερώστε το κουμπί λειτουργίας.

5. Κρατήστε πατημένο το κουμπί ενσωματωμένου αυτοδιαγνωστικού ελέγχου οθόνης μέχρι να αρχίσει ο έλεγχος.

Ενσωματωμένος αυτοδιαγνωστικός έλεγχος μονάδας τροφοδοτικού

Ο ενσωματωμένος αυτοδιαγνωστικός έλεγχος (BIST) συμβάλλει στη διασφάλιση της λειτουργίας του τροφοδοτικού. Για να εκτελέσετε τον αυτοδιαγνωστικό έλεγχο στη μονάδα τροφοδοτικού ενός επιτραπέζιου υπολογιστή ή υπολογιστή all-in-one, κάντε αναζήτηση στους πόρους της Γνωσιακής βάσης στη διεύθυνση www.dell.com/support.

Διαγνωστικοί φωτεινοί κωδικοί συστήματος

Σε αυτήν την ενότητα παρατίθενται οι διαγνωστικοί φωτεινοί κωδικοί συστήματος του OptiPlex 5400 All-in-One.

Πίνακας 21. Διαγνωστικοί φωτεινοί κωδικοί συστήματος

Μοτίβο αναβοσβήματος		Περιγραφή προβλήματος	Προτεινόμενη λύση
Πορτοκαλί	Λευκό
1	1	Αποτυχία εντοπισμού TPM	Επανατοποθετήστε την πλακέτα συστήματος.
1	2	Ανεπανόρθωτη αποτυχία μνήμης Flash SPI	Επανατοποθετήστε την πλακέτα συστήματος.
1	5	Αδυναμία προγραμματισμού i-Fuse από το EC	Επανατοποθετήστε την πλακέτα συστήματος.
1	6	Συλλογή γενικών σφαλμάτων ροής κωδικού EC	Αποσυνδέστε όλες τις πηγές τροφοδοσίας (ρεύμα, μπαταρία, μπαταρία σε σχήμα νομίσματος) και εκκενώστε τον στατικό ηλεκτρισμό πατώντας παρατεταμένα το κουμπί λειτουργίας για 3~5 δευτερόλειπτα.
2 1 Αποτυχία CPU			●Εκτελέστε το εργαλείο Dell SupportAssist / Dell Diagnostics.●Αν δεν λυθεί το πρόβλημα, αντικαταστήστε την πλακέτα συστήματος.
2 2 Αποτυχία πλοκέτας		συστήματος (περιλαμβάνει αλλοίωση του BIOS ή σφάλμα της ROM)	●Ενημερώστε το BIOS με την τελευταία έκδοση●Αν δεν λυθεί το πρόβλημα, αντικαταστήστε την πλακέτα συστήματος.
2	3	Δεν ανιχνεύτηκε μνήμη/RAM.	●Επιβεβαιώστε ότι η μονάδα της μνήμης είναι εγκατεστημένη σωστά.

Πίνακας 21. Διαγνωστικοί φωτεινοί κωδικοί συστήματος (συνεχίζεται)

Μοτίβο αναβοσβήματος		Περιγραφή προβλήματος	Προτεινόμενη λύση
Πορτοκαλί	Λευκό
			●Εάν το πρόβλημα παραμένει, αντικαταστήστε τη μονάδα μνήμης.
2	4	Αποτυχία μνήμης/RAM	●Κάντε επαναφορά και αλλάξτε τις μονάδες μνήμης μεταξύ των υποδοχών.●Εάν το πρόβλημα παραμένει, αντικαταστήστε τη μονάδα μνήμης.
2	5	Μη έγκυρη εγκατεστημένη μνήμη	●Κάντε επαναφορά και αλλάξτε τις μονάδες μνήμης μεταξύ των υποδοχών.●Εάν το πρόβλημα παραμένει, αντικαταστήστε τ η μονάδα μνήμης.
2 6 Σφάλμα πλακέτας		συστήματος / chipset	Επανατοποθετήστε την πλακέτα συστήματος.
2	7	Αποτυχία LCD (μήνυμα SBIOS)	Αντικαταστήστε τη μονάδα LCD.
2	8	Αποτυχία LCD (εντοπίστηκε κωδικός σφάλματος αποτυχίας ράγας τροφοδοσίας)	Επανατοποθετήστε την πλακέτα συστήματος.
3 1 Αποτυχία μπαταρίας CMOS			●Κάντε επαναφορά της σύνδεσης της κύριας μπαταρίας.● Αν δεν λυθεί το πρόβλημα, αντικαταστήστε την κύρια μπαταρία.
3	2	Αποτυχία PCI ή κάρτας/chip γραφικών	Επανατοποθετήστε την πλακέτα συστήματος.
3	3	Το είδωλο αποκατάστασης του BIOS δεν βρέθηκε	●Ενημερώστε το BIOS με την τελευταία έκδοση●Αν δεν λυθεί το πρόβλημα, αντικαταστήστε την πλακέτα συστήματος.
3	4	Το είδωλο αποκατάστασης του BIOS βρέθηκε, αλλά δεν είναι έγκυρο	●Ενημερώστε το BIOS με την τελευταία έκδοση●Αν δεν λυθεί το πρόβλημα, αντικαταστήστε την πλακέτα συστήματος.
3	5	Αποτυχία ράγας τροφοδοσίας	Επανατοποθετήστε την πλακέτα συστήματος.
3	6	Εντοπίστηκε καταστροφή της μνήμης flash από το SBIOS.	●Πατήστε το κουμπί λειτουργίας για πάνω από 25 δευτερόλεπτα, ώστε να εκτελέσετε επαναφορά του RTC. Αν δεν λυθεί το

Πίνακας 21. Διαγνωστικοί φωτεινοί κωδικοί συστήματος (συνεχίζεται)

Μοτίβο αναβοσβήματος		Περιγραφή προβλήματος	Προτεινόμενη λύση
Πορτοκαλί	Λευκό
			πρόβλημα, αντικαταστήστε την πλακέτα συστήματος.●Αποσυνδέστε όλες τις πηγές τροφοδοσίας (ρεύμα, μπαταρία, μπαταρία σε σχήμα νομίσματος) και εκκενώστε τον στατικό ηλεκτρισμό πατώντας παρατεταμένα το κουμπί λειτουργίας για 3~5 δευτερόλεπτα, ώστε να εξασφαλίσετε ότι έχει εκκενωθεί όλος ο ηλεκτρισμός.●Εκτελέστε τη διαδικασία "Ανάκτηση του BIOS από μονάδα USB", σύμφωνα με τις οδηγίες που βρίσκονται στον ιστότοπο Υποστήριξης της Dell.●Αν δεν λυθεί το πρόβλημα, αντικαταστήστε την πλακέτα συστήματος.
3	7	Λήξη χρονικού ορίου για απόκριση του ME σε μήνυμα НЕСІ.	Επανατοποθετήστε την πλακέτα συστήματος.

Ανάκτηση του λειτουργικού συστήματος

Όταν δεν είναι δυνατή η εκκίνηση του υπολογιστή σας με το λειτουργικό σύστημα ακόμη και μετά από επαναλαμβανόμενες προσπάθειες. ξεκινάει αυτόματα το Dell SupportAssist OS Recovery.

To Dell SupportAssist OS Recovery είναι ένα αυτόνομο εργαλείο προεγκατεστημένο σε όλους τους υπολογιστές Dell με λειτουργικό σύστημα Windows. Αποτελείται από εργαλεία για τη διάγνωση και την αντιμετώπιση προβλημάτων που μπορεί να εμφανιστούν πριν από την εκκίνηση του υπολογιστή σας με το λειτουργικό σύστημα. Σας βοηθάει στη διάγνωση προβλημάτων υλικού, στην επιδιόρθωση του υπολογιστή σας, στη δημιουργία αντιγράφων ασφαλείας των αρχείων σας ή στην επαναφορά του υπολογιστή σας στην εργοστασιακή του κατάσταση.

Μπορείτε, επίσης, να κάνετε λήψη του από τον ιστότοπο υποστήριξης της Dell, για την αντιμετώπιση προβλημάτων και την επιδιόρθωση του υπολογιστή σας όταν δεν είναι δυνατή η εκκίνησή του με το κύριο λειτουργικό σύστημα λόγω αστοχίας λογισμικού ή υλικού.

Για περισσότερες πληροφορίες σχετικά με το Dell SupportAssist OS Recovery, ανατρέξτε στον Οδηγό χρήσης Dell SupportAssist OS Recovery στη διεύθυνση www.dell.com/serviceabilitytools. Επιλέξτε SupportAssist και στη συνέχεια. κάντε κλικ στην επιλογή SupportAssist OS Recovery.

Επαναφορά του ρολογιού πραγματικού χρόνου (RTC)

Η λειτουργία επαναφοράς του ρολογιού πραγματικού χρόνου (RTC) επιτρέπει την επαναφορά, από εσάς ή τον τεχνικό σέρβις, των νέων μοντέλων των συστημάτων Dell Latitude και Precision από καταστάσεις No POST / No Boot / No Power. Μπορείτε να πραγματοποιήσετε επαναφορά του RTC στο σύστημα από κατάσταση απενεργοποίησης μόνο αν είναι συνδεδεμένο σε τροφοδοσία AC. Κρατήστε πατημένο το κουμπί λειτουργίας για 25 δευτερόλεπτα. Η επαναφορά RTC του συστήματος πραγματοποιείται αφού αφήσετε το κουμπί λειτουργίας.

ΣΗΜΕΙΩΣΗ: Αν η τροφοδοσία ΑΧ αποσυνδεθεί από το σύστημα στη διάρκεια της διαδικασίας ή αν το κουμπί λειτουργίας πατηθεί για πάνω από 40 δευτερόλεπτα, η διαδικασία επαναφοράς του RTC ματαιώνεται.

Με την επαναφορά RTC επαναφέρεται το BIOS στις προεπιλεγμένες ρυθμίσεις, καταργείται η παροχή του Intel vPro και επαναφέρονται η ημερομηνία και η ώρα του συστήματος. Τα παρακάτω στοιχεία δεν επηρεάζονται από την επαναφορά RTC:

• Ετικέτα εξυπηρέτησης
• Asset Tag
• Ownership Tag
• Admin Password
• System Password
• HDD Password
• Βάσεις δεδομένων κλειδιών
• Αρχεία καταγραφής συστήματος

i ΣΗΜΕΙΩΣΗ: Θα καταργηθεί η παροχή του λογαριασμού και του κωδικού πρόσβασης vPro του διαχειριστή IT στο σύστημα. Το σύστημα πρέπει να υποβληθεί ξανά στη διαδικασία ρύθμισης και διαμόρφωσης προκειμένου να επανασυνδεθεί με τον διακομιστή vPro.

Στα παρακάτω στοιχεία μπορεί να γίνει ή να μην γίνει επαναφορά, ανάλογα με τις προσαρμοσμένες επιλογές των ρυθμίσεων του BIOS:

Μέσα δημιουργίας αντιγράφων ασφαλείας και επιλογές ανάκτησης

Συνιστάται η δημιουργία μονάδας δίσκου αποκατάστασης για την αντιμετώπιση και επιδιόρθωση προβλημάτων που μπορεί να παρουσιαστούν στα Windows. Η Dell προτείνει πολλές επιλογές για την αποκατάσταση του λειτουργικού συστήματος Windows στον υπολογιστή Dell σας. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Μέσα δημιουργίας αντιγράφων ασφαλείας και επιλογές αποκατάστασης της Dell.

Απενεργοποίηση και ενεργοποίηση του Wi-Fi

Πληροφορίες γι αυτήν την εργασία

Εάν δεν είναι δυνατή η πρόσβαση του υπολογιστή στο Internet εξαιτίας προβλημάτων συνδεσιμότητας του Wi-Fi, μπορείτε απενεργοποίησετε και να ενεργοποίησετε ξανά το Wi-Fi. Η παρακάτω διαδικασία παρέχει οδηγίες για τον τρόπο διεξαγωγής της απενεργοποίησης και ενεργοποίησης του Wi-Fi:

i ΣΗΜΕΙΩΣΗ: Ορισμένοι ISP (Πάροχοι υπηρεσιών Internet) παρέχουν μια συσκευή συνδυασμένης λειτουργίας μόντεμ/ δρομολογητή.

Βήματα

1. Απενεργοποιήστε τον υπολογιστή σας.
2. Απενεργοποιήστε το μόντεμ.
3. Απενεργοποιήστε τον ασύρματο δρομολογητή.
4. Περιμένετε 30 δευτερόλεπτα.
5. Ενεργοποιήστε τον ασύρματο δρομολογητή.
6. Ενεργοποιήστε το μόντεμ.
7. Ενεργοποιήστε τον υπολογιστή σας

Λήψη βοήθειας και επικοινωνία με την Dell

Πόροι autoβοήθειας

Μπορείτε να βρείτε πληροφορίες και βοήθεια για τα προϊόντα και τις υπηρεσίες της Dell χρησιμοποιώντας τους εξής πόρους autoβοήθειας:

Πίνακας 22. Πόροι αυτοβοήθειας

Πόροι αυτοβοήθειαςΘέση πόρου
Πληροφορίες για προϊόντα και υπηρεσίες της Dell	www.dell.com
Εφαρμογή My Dell	[Χ335]
Συμβουλές
Επικοινωνία με την Υποστήριξη	Στο πεδίο αναζήτησης στα Windows πληκτρολογήστε τη φράση Contact Support (Επικοινωνία με την Υποστήριξη) και πιέστε το πλήκτρο Enter.
Online βοήθεια για το λειτουργικό σύστημα	www.dell.com/support/windowswww.dell.com/support/linux
Αποκτήστε πρόσβαση σε κορυφαίες λύσεις, διαγνωστικούς ελέγχους, προγράμματα οδήγησης και λήψεις και μάθετε περισσότερα για τον υπολογιστή σας με βίντεο, εγχειρίδια και έγγραφα.	Ο υπολογιστής Dell που διαθέτετε προσδιορίζεται από μια μοναδική ετικέτα εξυπηρέτησης ή έναν μοναδικό κωδικό ταχείας εξυπηρέτησης. Για να δείτε τους σχετικούς πόρους υποστήριξης για τον υπολογιστή Dell που διαθέτετε, καταχωρήστε την ετικέτα εξυπηρέτησης ή τον κωδικό ταχείας εξυπηρέτησης στη διεύθυνση www.dell.com/support.Για περισσότερες πληροφορίες σχετικά με το πώς θα βρείτε την ετικέτα εξυπηρέτησης του υπολογιστή σας, ανατρέξτε στο άρθρο Εντοπισμός της ετικέτας εξυπηρέτησης στον υπολογιστή σας.
Άρθρα από τη γνωσιακή βάση της Dell για ποικιλία θεμάτων σχετικά με υπολογιστές	1. Επισκεφτείτε την ιστοσελίδα www.dell.com/support.2. Στη γραμμή μενού, στο πάνω μέρος της σελίδας Υποστήριξης, επιλέξτε Υποστήριξη > Γνωσιακή βάση.3. Στο πεδίο “Αναζήτηση”, στη σελίδα “Γνωσιακή βάση”, πληκτρολογήστε τη λέξη-κλειδί, το θέμα ή τον αριθμό μοντέλου και, στη συνέχεια, κάντε κλικ ή πατήστε στο εικονίδιο αναζήτησης για να δείτε τα σχετικά άρθρα.

Επικοινωνία με την Dell

Αν θέλετε να επικοινωνήσετε με την Dell για θέματα πωλήσεων, τεχνικής υποστήριξης ή εξυπηρέτησης πελατών, ανατρέξτε στην ιστοσελίδα www.dell.com/contactdell.

ΣΗΜΕΙΩΣΗ: Η διαθεσιμότητα διαφέρει ανά χώρα/περιοχή και προϊόν, και ορισμένες υπηρεσίες μπορεί να μην είναι διαθέσιμες στη χώρα/περιοχή σας.

i | ΣΗΜΕΙΩΣΗ: Αν δεν έχετε ενεργή σύνδεση στο Internet, μπορείτε να βρείτε στοιχεία επικοινωνίας στο πιμολόγιο αγοράς, στο δελτίο αποστολής, στον λογαριασμό σας ή στον κατάλογο προϊόντων της Dell.
