Τύπος προϊόντος	Επαγγελματικό πλυστικό υψηλής πίεσης
Μάρκα	Kärcher
Μοντέλο	HD 17154 S Classic
Πίεση λειτουργίας (με τυπικό ακροφύσιο)	15 MPa (150 bar)
Μέγιστη υπερπίεση	21 MPa (210 bar)
Παροχή νερού	28,33 l/min
Μέγιστη θερμοκρασία τροφοδοσίας	60 °C
Ηλεκτρική σύνδεση	400 V / 3 φάσεις / 50 Hz / 9,0 kW
Προστασία	IPX5
Κύρια ασφάλεια	16 A (με χρονική καθυστέρηση, καμπύλη C)
Τυπικό βάρος λειτουργίας	73 kg
Διαστάσεις (Μ × Π × Υ)	720 × 637 × 1080 mm
Τύπος λαδιού κινητήρα	15W40 (ποσότητα: 1,2 l)
Στάθμη ηχητικής πίεσης LpA	76 dB(A)
Στάθμη ηχητικής ισχύος LWA	93 dB(A)
Δονήσεις χεριού-βραχίονα	3,0 m/s² (αβεβαιότητα K=0,8 m/s²)
Διατάξεις ασφαλείας	Πιεζοστάτης, βαλβίδα ανακύκλωσης, θερμική προστασία κινητήρα, ασφάλεια σκανδάλης
Σύνδεση τροφοδοσίας νερού	Μέγ. πίεση 1 MPa, μέγ. θερμοκρασία 60 °C, ελάχ. παροχή 31,6 l/min
Μέγιστο ύψος αναρρόφησης	0,5 m
Παρεχόμενα αξεσουάρ	Ακροφύσιο υψηλής πίεσης, λόγχη EASY!Lock, πιστόλι υψηλής πίεσης, σωλήνας υψηλής πίεσης EASY!Lock, στήριγμα λόγχης, θήκη αξεσουάρ
Συμβατότητα απορρυπαντικού	Λόγχη αφρού με δοχείο (προαιρετική) με ρύθμιση δοσολογίας
Αποθήκευση και μεταφορά	Τιμόνι για μεταφορά, στηρίγματα για λόγχη, γάντζοι για καλώδιο και σωλήνα, συνιστάται προστασία από παγετό

Συχνές ερωτήσεις - HD 17154 S Classic Kärcher

Πώς ξεκινάω το πλυστικό υψηλής πίεσης HD 17154 S Classic;

Βεβαιωθείτε ότι η συσκευή είναι σωστά συνδεδεμένη με νερό και ηλεκτρικό. Ανοίξτε την παροχή νερού, στη συνέχεια θέστε τον κύριο διακόπτη στη θέση «1». Ξεκλειδώστε το πιστόλι σπρώχνοντας την ασφάλεια προς τα πίσω και τραβήξτε τη σκανδάλη. Ο κινητήρας ξεκινά αυτόματα χάρη στον πιεζοστάτη.

Πώς χρησιμοποιώ απορρυπαντικό με αυτή τη συσκευή;

Χρησιμοποιήστε μια λόγχη αφρού με δοχείο (προαιρετικό αξεσουάρ). Γεμίστε το δοχείο με απορρυπαντικό, τοποθετήστε το επιθυμητό ένθετο (1=χαμηλό, 2=μεσαίο, 3=υψηλό) στον σωλήνα αναρρόφησης, στη συνέχεια τοποθετήστε τη λόγχη στο πιστόλι. Ψεκάστε το απορρυπαντικό στην ξηρή επιφάνεια, αφήστε το να δράσει, στη συνέχεια ξεπλύνετε με το πίδακα υψηλής πίεσης.

Τι είδη νερού μπορώ να χρησιμοποιήσω;

Χρησιμοποιήστε καθαρό ή ανακυκλωμένο νερό που τηρεί τις οριακές τιμές: pH 6,5-9,5, αγωγιμότητα ≤ 2000 μS/cm, χλωριούχα < 300 mg/l, ολική σκληρότητα < 28 °dH, σίδηρος < 0,5 mg/l, κλπ. Μην χρησιμοποιείτε βρώμικο νερό για να αποφύγετε ζημιά στην αντλία.

Πώς εξαερώνω τη συσκευή πριν από τη χρήση;

Ξεβιδώστε το ακροφύσιο υψηλής πίεσης από τη λόγχη. Αφήστε τη συσκευή να τρέξει μέχρι να μην υπάρχουν φυσαλίδες στο νερό. Εάν χρειαστεί, επαναλάβετε τον κύκλο λειτουργίας/διακοπής. Τοποθετήστε ξανά το ακροφύσιο μετά την εξαέρωση.

Πώς συντηρώ τακτικά το πλυστικό;

Πριν από κάθε χρήση, ελέγξτε την κατάσταση του καλωδίου και του εύκαμπτου σωλήνα υψηλής πίεσης. Κάθε εβδομάδα, καθαρίστε το λεπτό φίλτρο και ελέγξτε τη στάθμη λαδιού (πρέπει να είναι στο μέσο του γυαλιού ματιού). Κάθε 500 ώρες ή τουλάχιστον μία φορά το χρόνο, ζητήστε αλλαγή λαδιού και συντήρηση από το σέρβις.

Τι κάνω αν η συσκευή δεν ξεκινά;

Ελέγξτε το καλώδιο τροφοδοσίας, την τάση και την ασφάλεια. Εάν η συσκευή έχει υπερθερμανθεί, θέστε τον διακόπτη στη θέση 0, αφήστε την να κρυώσει για 15 λεπτά, στη συνέχεια δοκιμάστε ξανά. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς αποθηκεύω τη συσκευή μετά τη χρήση;

Αποθηκεύστε την σε εσωτερικό χώρο, προστατευμένη από τον παγετό. Αδειάστε το νερό από τη συσκευή και τους εύκαμπτους σωλήνες. Τυλίξτε το καλώδιο και τον σωλήνα στους γάντζους τους. Τοποθετήστε τη λόγχη και το πιστόλι στα στηρίγματα. Για προστασία από παγετό, αντλήστε αντιψυκτικό με βάση γλυκόλης στη συσκευή.

Ποιες είναι οι σημαντικές διατάξεις ασφαλείας;

Ο πιεζοστάτης σταματά την αντλία όταν απελευθερώνεται η σκανδάλη. Η βαλβίδα ανακύκλωσης προστατεύει την αντλία σε περίπτωση μείωσης της παροχής. Η θερμική προστασία απενεργοποιεί τη συσκευή σε περίπτωση υπερθέρμανσης. Η ασφάλεια σκανδάλης κλειδώνει το πιστόλι για να αποφευχθεί τυχαία ενεργοποίηση.

Πώς λύνω μια απώλεια πίεσης;

Ελέγξτε το μέγεθος του ακροφυσίου (πρέπει να αντιστοιχεί στις προδιαγραφές), καθαρίστε το ή αντικαταστήστε το. Εξαερώστε τη συσκευή. Καθαρίστε το λεπτό φίλτρο. Βεβαιωθείτε ότι η παροχή νερού είναι επαρκής (ελάχ. 31,6 l/min). Συμβουλευτείτε το σέρβις εάν χρειαστεί.

Μπορώ να χρησιμοποιήσω καλώδιο προέκτασης;

Ναι, αλλά χρησιμοποιήστε καλώδιο επαρκούς διατομής: 2,5 mm² για μήκος 10 m, 4 mm² για 30 m. Ξετυλίξτε πλήρως το καλώδιο και τηρήστε τα τοπικά πρότυπα. Η συσκευή πρέπει να συνδέεται σε πρίζα με γείωση.

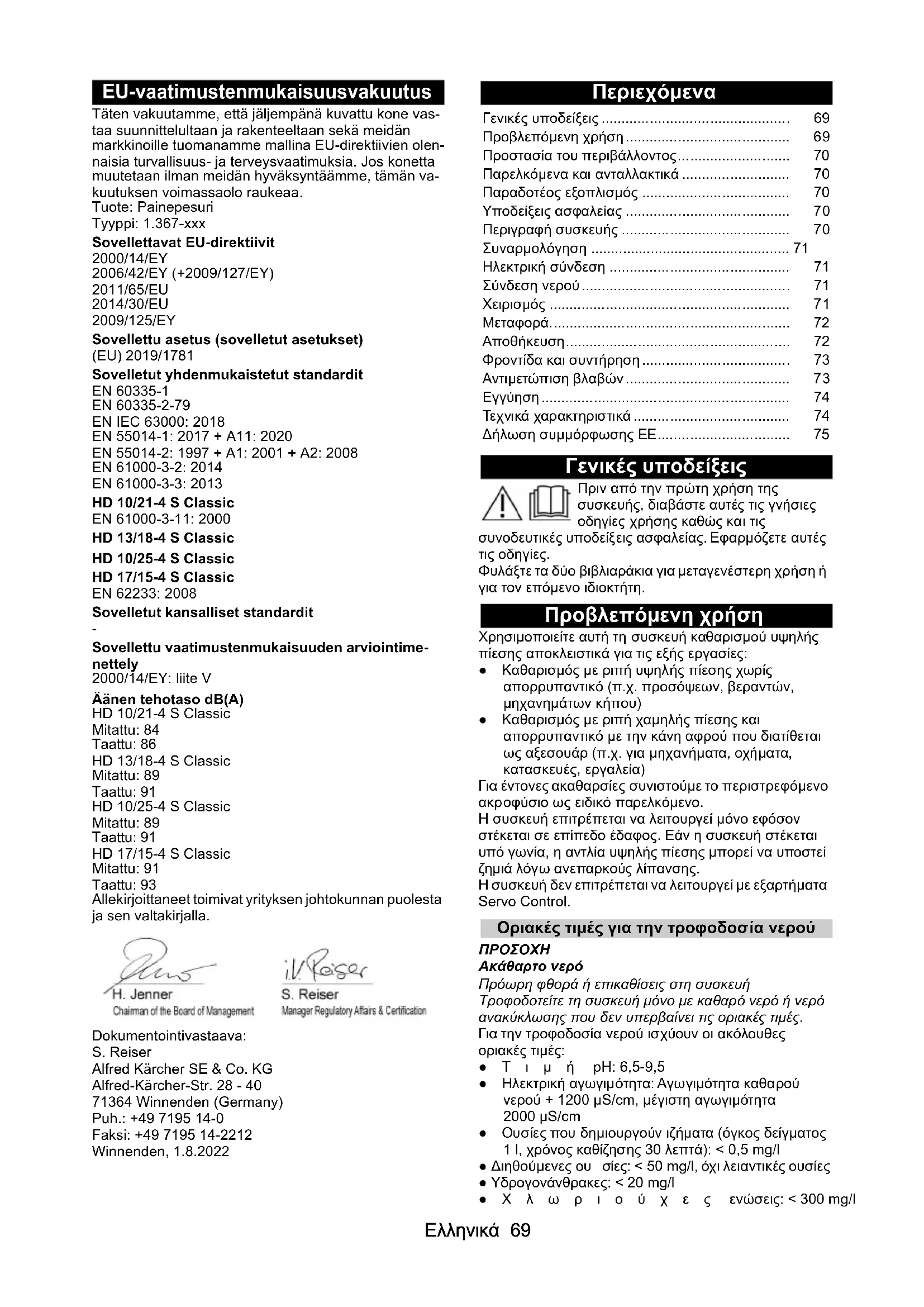

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 17154 S Classic Kärcher

Γενικές υποδείξεις 69

Προβλεπόμενη χρήση 69

Προστασία του περιβάλλοντος.... 70

Παρελκόμενα και ανταλλακτικά 70

Παραδοτέος εξοπλισμός 70

Υποδείξεις ασφαλείας 70

Περιγραφή συσκευής 70

Συναρμολόγηση 71

Ηλεκτρική σύνδεση 71

Σύνδεση νερού 71

Χειρισμός 71

Μεταφορά.... 72

Αποθήκευση 72

Φροντίδα και συντήρηση 73

Αντιμετώπιση βλαβών 73

Εγγύηση 74

Τεχνικά χαρακτηριστικά 74

Δήλωση συμμόρφωσης ΕΕ.... 75

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Προβλεπόμενη χρήση

Χρησιμοποιείτε αυτή τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για τις εξής εργασίες:

• Καθαρισμός με ριπή υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. προσόψεων, βεραντών, μηχανημάτων κήπου)
• Καθαρισμός με ρίπή χαμηλής πίεσης και απορρυπαντικό με την κάνη αφρού που διατίθεται ως αξεσουάρ (π.χ. για μηχανήματα, οχήματα, κατασκευές, εργαλεία)

Για έντονες ακαθαρσίες συνιστούμε το περιστρεφόμενο ακροφύσιο ως ειδικό παρελκόμενο.

Η συσκευή επιτρέπεται να λειτουργεί μόνο εφόσον στέκεται σε επίπεδο έδαφος. Εάν η συσκευή στέκεται υπό γωνία, η αντλία υψηλής πίεσης μπορεί να υποστεί ζημιά λόγω ανεπαρκούς λίπανσης.

Η συσκευή δεν επιτρέπεται να λειτουργεί με εξαρτήματα Servo Control.

Οριακές τιμές για την τροφοδοσία νερού

ΠΡΟΣΟΧΗ

Ακάθαρτο νερό

Πρόωρη φθορά ή επικαθίσεις στη συσκευή Τροφοδοτείτε τη συσκευή μόνο με καθαρό νερό ή νερό ανακύκλωσης που δεν υπερβαίνει τις οριακές τιμές.

Για την τροφοδοσία νερού ισχύουν οι ακόλουθες οριακές τιμές:

• T i μ ή pH: 6,5-9,5
- Ηλεκτρική αγωγιμότητα: Αγωγιμότητα καθαρού νερού + 1200 μS/cm, μέγιστη αγωγιμότητα 2000 μS/cm
- Ουσίες που δημιουργούν ιζήματα (όγκος δείγματος 1 l, χρόνος καθίζησης 30 λεπτά): < 0,5 mg/l
- Διηθούμενες ου σίες: < 50 mg/l, όχι λειαντικές ουσίες
- Υδρογονάνθρακες: < 20 mg/l
• X λ ω ρ ι ο ύ χ ε ζ ενώσεις: < 300 mg/l

• Θειικές ενώσεις: < 240 mg/l
  • A σ β έ σ τιο : < 200 mg/l
• Συνολική σκληρότητα: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Σίδηρος: < 0,5 mg/l
• Mayyávio: < 0,05 mg/l
  • X α λ κ ó ζ : < 2 mg/l
• Ενεργό χλώριο: < 0,3 mg/l
  • Χ ω ρίς δυσάρεστες σσμές

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ήστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Παραδοτέος εξοπλισμός

Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπτουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Υποδείξεις ασφαλείας

• Πριν από την πρώτη θέση της συσκευής σε λειτουργία, διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας 5.951-949.0.
• Λάβετε υπόψη τους εθνικούς κανονισμούς για συσκευές εκτόξευσης υγρών.
• Λάβετε υπόψη τους εθνικούς κανονισμούς πρόληψης ατυχημάτων. Οι συσκευές εκτόξευσης υγρών πρέπει να ελέγχονται τακτικά. Το αποτέλεσμα της δοκιμής πρέπει να τεκμηριώνεται γραπτώς.
• Μην πραγματοποιείτε μετατροπές στη συσκευή και στα παρελκόμενα.

Σύμβολα επάνω στη συσκευή

Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού.

Μη στρέφετε τη ριπή υψηλής πίεσης προς ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύστε τη συσκευή από παγετό.

Συστήματα ασφαλείας

ΔΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας.

Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα συστήματα ασφαλείας.

Τα συστήματα ασφαλείας έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις πραγματοποιούνται μόνο από την εξυπηρέτηση πελατών.

Πρεσοστάτης

Αφήνοντας τη σκανδάλη στο πιστόλι υψηλής πίεσης, ο πρεσοστάτης απενεργοποιεί την αντλία υψηλής πίεσης και η δέσμη υψηλής πίεσης σταματάει.

Αν πιεστεί η σκανδάλη, η αντλία ενεργοποιείται ξανά.

Βαλβίδα υπερχείλισης

Όταν μειώνεται η ποσότητα νερού με τον ρυθμιστή πίεσης και ποσότητας ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας.

Διακόπτης προστασίας κινητήρα

Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το μηχάνημα.

Περιγραφή συσκευής

Επισκόπηση συσκευής

Εικόνα Α

① Τάπα εκροής λαδιού
② Ένδειξη στάθμης λαδιού
③ Τάπα εξαερισμού
④ Πινακίδα τύπου
⑤ Διακόπτης λειτουργίας
⑥ Άγκιστρο ελαστικού σωλήνα, άγκιστρο καλωδίου
⑦ Λαβή οδήγησης
⑧ Παξιμάδι ρακόρ
⑨ Ακροφύσιο υψηλής πίεσης
⑩ Σωλήνας ψεκασμού EASY!Lock Classic
⑪ Πιστόλι υψηλής πίεσης EASY!LOCK Classic
⑫Μοχλός ασφάλισης
⑬Σκανδάλη
⑭ Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock Classic
⑮ Στήριγμα σωλήνα ψεκασμού
⑯Θήκη αξεσουάρ
⑰ Ρυθμιστής πίεσης / ποσότητας
⑱ Σύνδεση υψηλής πίεσης EASY!Lock
⑲Λεπτό φίλτρο
20 Σύνδεση νερού

Χρωματική σήμανση

• Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα.
• Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι.

Συναρμολόγηση

Στερέωση λαβής οδήγησης

1. Συνδέστε τη λαβή οδήγησης στον σωληνωτό σκελετό.

Εικόνα Β

① Λαβή οδήγησης
② Σωληνωτός σκελετός

1. Στερεώστε και τα δύο σημεία σύνδεσης με βίδες, ροδέλες και παξιμάδια.

Εικόνα Β

① Bíða M8x45
2 Poδέλα 8
③ Λαβή οδήγησης
④ Παξιμάδι Μ8, αυτοασφαλιζόμενο
⑤ Σωληνωτός σκελετός

Τοποθέτηση τάπας εξαέρωσης λαδιού

1. Ξεβιδώστε το πώμα και πετάξτε το.

Εικόνα D

①Πώμα
② Τάπα εξαερισμού

1. Βιδώστε και σφίξτε την τάπα εξαέρωσης.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Εάν το πώμα δεν αντικατασταθεί από την τάπα εξαέρωσης πριν από τη λειτουργία, η αντλία υψηλής πίεσης μπορεί να υποστεί ζημιά.

Αντικαταστήστε οπωσδήποτε το πώμα με την τάπα εξαέρωσης.

'Ελεγχος στάθμης λαδιού

1. Τοποθετήστε τη συσκευή οριζόντια.
2. Η στάθμη του λαδιού πρέπει να βρίσκεται στο μέσο της ένδειξης.
3. Εάν είναι απαραίτητο, ξεβιδώστε την τάπα εξαέρωσης και συμπληρώστε λάδι (βλέπε "Τεχνικά στοιχεία").

Τοποθέτηση πρόσθετων εξαρτημάτων

Υπόδειξη

Το σύστημα EASY!Lock συνδέει εξαρτήματα μέσω γρήγορου σπειρώματος μόνο με μια περιστροφή γρήγορα και σίγουρα.

1. Συνδέστε το ακροφύσιο υψηλής πίεσης στον σωλήνα ψεκασμού.
2. Συναρμολογήστε το παξιμάδι ρακόρ και σφίξτε με το χέρι (EASY!Lock).
3. Συνδέστε τον σωλήνα ψεκασμού με το πιστόλι υψηλής πίεσης και σφίξτε με το χέρι (EASY!Lock).
4. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με το πιστόλι υψηλής πίεσης και στην υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).

Ηλεκτρική σύνδεση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από ηλεκτροπληξία

Συνδέστε τη συσκευή με ένα φις στο ηλεκτρικό δίκτυο.

Απαγορεύεται η σύνδεση στο ηλεκτρικό δίκτυο χωρίς δυνατότητα αποσύνδεσης. Το φις χρησιμεύει για την αποσύνδεση από το ηλεκτρικό δίκτυο.

Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο ρεύμα.

Χρησιμοποιήστε καλώδιο προέκτασης με επαρκή διατομή (βλέπε "Τεχνικά στοιχεία").

Ξετυλίξτε τελείως το καλώδιο προέκτασης από το καρούλι καλωδίου.

1. Ξετυλίξτε το καλώδιο τροφοδοσίας και τοποθετήστε το στο δάπεδο.
2. Συνδέστε το φις ρεύματος στην πρίζα.

Σύνδεση νερού

Σύνδεση σε αγωγό ύδρευσης

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επιστροφή ακάθαρτου νερού στο δίκτυο πόσιμου νερού

Κίνδυνος για την υγεία

Λάβετε υπόψη τους κανονισμούς της εταιρείας ύδρευσης.

Σύμφωνα με τους ισχύοντες κανονισμούς η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς απομονωτή συστήματος στο δίκτυο πόσιμου νερού. Χρησιμοποιήστε έναν απομονωτή συστήματος της ΚÄRCHER ή εναλλακτικά έναν απομονωτή συστήματος σύμφωνα με το EN 12729 Τύπος ΒΑ. Το νερό που ρέει μέσα από έναν απομονωτή συστήματος θεωρείται μη πόσιμο. Συνδέετε τον απομονωτή συστήματος πάντα στην τροφοδοσία νερού, ποτέ άμεσα στη σύνδεση νερού της συσκευής.

1. Ελέγξτε την τροφοδοσία νερού ως προς την πίεση παροχής, τη θερμοκρασία παροχής και την ποσότητα παροχής (βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά).
2. Συνδέστε τον απομονωτή συστήματος και τη σύνδεση νερού της συσκευής με έναν εύκαμπτο σωλήνα προσαγωγής νερού (για τις απαιτήσεις σχετικά με τον εύκαμπτο σωλήνα προσαγωγής νερού βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά).
3. Ανοίξτε την παροχή νερού.

Αναρρόφηση νερού από δοχείο

1. Βιδώστε τον ελαστικό σωλήνα αναρρόφησης με το φίλτρο στην υποδοχή νερού (για τον αριθμό παραγγελίας φίλτρου βλ. κεφάλαιο Τεχνικά χαρακτηριστικά).
2. Εξαερώστε τη συσκευή (βλ. κεφάλαιο Εξαέρωση συσκευής).

Εξαέρωση συσκευής

1. Ξεβιδώστε το ακροφύσιο υψηλής πίεσης από τον σωλήνα ψεκασμού.
2. Αφήστε τη συσκευή να λειτουργήσει μέχρι το νερό να εξέλθει χωρίς φυσαλίδες.
3. Σε περίπτωση προβλημάτων εξαέρωσης αφήστε τη συσκευή να λειτουργήσει για 10 δευτερόλεπτα και μετά απενεργοποιήστε τη. Επαναλάβετε τη διαδικασία αρκετές φορές.
4. Απενεργοποιήστε τη συσκευή.
5. Βιδώστε το ακροφύσιο υψηλής πίεσης επάνω στον σωλήνα ψεκασμού.

Χειρισμός

⚠️KINDYNOΣ

Ριπή νερού υψηλής πίεσης

Κίνδυνος τραυματισμού

Ποτέ μην στερεώσετε τη σκανδάλη στη θέση ενεργοποίησης.

Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πιστολιού υψηλής πίεσης προς τα εμπρός.

Κρατάτε πάντα το πιστόλι υψηλής πίεσης και τον σωλήνα ψεκασμού με τα δύο χέρια.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ελαττωματική συσκευή και παρελκόμενα, ελαττωματικά καλώδια τροφοδοσίας και συνδέσεις

Κίνδυνος τραυματισμού

Η συσκευή επιτρέπεται να λειτουργεί μόνο σε άψογη κατάσταση.

Λειτουργία με υψηλή πίεση

Υπόδειξη

Η συσκευή διαθέτει πρεσοστάτη. Ο κινητήρας τίθεται σε λειτουργία μόνο όταν είναι ανοιχτό το πιστόλι υψηλής πίεσης.

1. Ρυθμίστε τον διακόπτη της συσκευής στο "1".
2. Απασφαλίστε το πιστόλι ψεκασμού, σπρώχνοντας την ασφάλεια προς τα πίσω.
3. Τραβήξτε τη σκανδάλη του πιστολιού υψηλής πίεσης.
4. Ρυθμίστε την πίεση λειτουργίας και την ποσότητα νερού περιστρέφοντας (αδιαβάθμητα) τον ρυθμιστή πίεσης και ποσότητας (+/-).

Λειτουργία με απορρυπαντικό

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένη χρήση του απορρυπαντικού

Κίνδυνος για την υγεία

Λάβετε υπόψη τις υποδείξεις ασφαλείας επάνω στο απορρυπαντικό.

ΠΡΟΣΟΧΗ

Ακατάλληλο απορρυπαντικό

Πρόκληση ζημιών στη συσκευή και στα υπό καθαρισμό αντικείμενα

Χρησιμοποιείτε μόνο εγκεκριμένα απορρυπαντικά από την ΚÄRCHER.

Λάβετε υπόψη τις παρεχόμενες συστάσεις δοσολογίας και τις υποδείξεις του απορρυπαντικού.

Χρησιμοποιείτε μικρές ποσότητες απορρυπαντικών για την προστασία του περιβάλλοντος.

Υπόδειξη

Τα απορρυπαντικά Κ Ä RCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές ή προμηθευτείτε τον κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

Υπόδειξη

Για τη λειτουργία με απορρυπαντικό απαιτείται κάνη αφρού (προαιρετικός εξοπλισμός).

1. Ξεβιδώστε το δοχείο. Εικόνα Ε

①Δοχείο

② Ακροφύσιο αφρού

③ Πιστόλι υψηλής πίεσης

④ Ελαστικός σωλήνας αναρρόφησης

⑤ Σετ διαφραγμάτων Ανάμειξη απορρυπαντικού: 3=υψηλή, 2=μέτρια, 1=χαμηλή

1. Εισαγάγετε το επιθυμητό διάφραγμα μέσα στον ελαστικό σωλήνα αναρρόφησης.
2. Γεμίστε το δοχείο με απορρυπαντικό.
3. Βιδώστε το δοχείο στο ακροφύσιο αφρού.
4. Αποσυνδέστε τον σωλήνα ψεκασμού από το πιστόλι υψηλής πίεσης.
5. Τοποθετήστε την κάνη αφρού στο πιστόλι υψηλής πίεσης και σφίξτε με το χέρι.
6. Θέστ ε τη συσκευή καθαρισμού υψηλής πίεσης σε λειτουργία.

Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια και αφήστε να δράσει (να μη στεγνώσει).
2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι υψηλής πίεσης.

Μετά τη λειτουργία με απορρυπαντικό

Η κάνη αφρού πρέπει να πλυθεί μετά τη χρήση ώστε να αποφευχθούν οι επικαθίσεις απορρυπαντικού.

1. Ξεβιδώστε το δοχείο.

2. Χύστε το υπό λειμμα απορρυπαντικού πίσω στη συσκευασία παράδοσης.

3. Γεμίστε το δοχείο με καθαρό νερό.

4. Βιδώστε το δοχείο στην κάνη αφρού.

5. Λειτουργήστε την κάνη αφρού για 1 λεπτό ώστε να ξεπλυθούν τα υπολείμματα απορρυπαντικού.

6. Αδειάστε το δοχείο.

Διακοπή λειτουργίας

1. Κλείστε το πιστόλι υψηλής πίεσης. Η συσκευή απενεργοποιείται.

2. Ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός. Το πιστόλι υψηλής πίεσης είναι ασφαλισμένο.

Συνέχιση λειτουργίας

1. Ωθήστε το εξάρτημα ασφάλισης προς τα πίσω. Το πιστόλι υψηλής πίεσης είναι απασφαλισμένο.

2. Ανοίξτε το πιστόλι υψηλής πίεσης. Η συσκευή ενεργοποιείται.

Τερματισμός λειτουργίας

1. Κλείστε την παροχή νερού.

2. Ανοίξτε το πιστόλι υψηλής πίεσης.

3. Ρυθμίστε τον διακόπτη συσκευής στο "Ι/ΟΝ" και αφήστε τη συσκευή να λειτουργήσει για 5-10 s.

4. Κλείστε το πιστόλι υψηλής πίεσης.

5. Ρυθμίστε τον διακόπτη συσκευής στο "0/OFF".

6. Αποσυνδέστε το φις ρεύματος μόνο με στεγνά χέρια από την πρίζα.

7. Αφαιρέστε την παροχή νερού.

8. Ανοίξτε το πι στόλι υψηλής πίεσης μέχρι να εκτονωθεί εντελώς η πίεση στη συσκευή.

9. Σπρώξτε την ασφάλεια προς τα εμπρός. Το πιστόλι υψηλής πίεσης είναι ασφαλισμένο.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά και αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

- Μεταφορά της συσκευής σε όχημα: Στερεώστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι ολίσθησης και ανατροπής.

- Μεταφορά της συσκευής σε μεγάλες αποστάσεις: Τραβήξτε ή σπρώξτε τη συσκευή κρατώντας από τη λαβή οδήγησης.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά και αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς χώρους.

Αποθήκευση συσκευής

1. Τοποθετήστε τον σωλήνα ψεκασμού μαζί με το πιστόλι υψηλής πίεσης στις δύο προβλεπόμενες θέσεις.
2. Τυλίξτε το ηλεκτρικό καλώδιο και κρεμάστε το στον γάντζο του.
3. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στον γάντζο του.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Παγετός

Καταστροφή της συσκευής από παγωμένο νερό Εκκενώστε τελείως τη συσκευή από νερό. Φυλάξτε τη συσκευή σε έναν χώρο χωρίς παγετό. Αν δεν είναι εφικτό να γίνει αποθήκευση με προστασία από παγετό:

1. Αδειάστε το νερό.

2. Αντλήστε ένα αντιψυκτικό μέσο του εμπορίου μέσω της συσκευής.

Υπόδειξη

Χρησιμοποιήστε αντιψυκτικό μέσο του εμπορίου για αυτοκίνητα με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χειρισμού του κατασκευαστή του αντιψυκτικού μέσου.

1. Αφήστε τη συσκευή να λειτουργήσει έως 1 λεπτό μέχρι η αντλία και οι σωλήνες να αδειάσουν.

Φροντίδα και συντήρηση

ΔΚΙΝΔΥΝΟΣ

Ακούσια ενεργοποίηση της συσκευής

Κίνδυνος τραμματισμού, κίνδυνος ηλεκτροπληξίας Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου.

Υπόδειξη

Το χρησιμοποιημένο λάδι πρέπει να διατίθεται σε ειδικά προβλεπόμενες εγκαταστάσεις συλλογής. Παραδώστε το χρησιμοποιημένο λάδι εκεί. Η ρύπανση του περιβάλλοντος από χρησιμοποιημένα λάδια επιφέρει κυρώσεις.

'Ελεγχος ασφαλείας / συμβόλαιο συντήρησης

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση.

Προθεσμίες συντήρησης

Πριν από κάθε λειτουργία

• Ελέγξτε το καλώδιο τροφοδοσίας για ζημιές. Αναθέστε αμέσως την αντικατάσταση ενός καλωδίου που παρουσιάζει ζημιές στην εξουσιοδοτημένη εξυπηρέτηση πελατών ή σε έναν ηλεκτρολόγο.
• Ελέγξτε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημιές. Αντικαταστήστε αμέσως έναν εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει ζημιές.
• Ελέγξτε τη στεγανότητα της συσκευής. 3 σταγόνες ανά λεπτό επιτρέπονται. Σε περίπτωση πιο έντονης διαρροής απευθυνθείτε στην εξυπηρέτηση πελατών.

Κάθε εβδομάδα

• Ελέγξτε τη στάθμη του λαδιού. Σε περίπτωση γαλακτώδους λαδιού (νερό στο λάδι), απευθυνθείτε αμέσως στο τμήμα εξυπηρέτησης πελατών.
• Καθαρίστε το λεπτό φίλτρο. Εικόνα F

① Περίβλημα φίλτρου

2 Λεπτό φίλτρο

③ Στόμιο σύνδεσης

④ Παξιμάδι ρακόρ

a Ξεβιδώστε το παξιμάδι ρακόρ.
b Τραβήξτε έξω το στόμιο σύνδεσης.
c Βγάλτε το λεπτό φίλτρο από το περίβλημά του.
d Ξεπλύνετε το λεπτό φίλτρο με καθαρό νερό ή φυσήξτε το με πεπιεσμένο αέρα.
e Τοποθετήστε το λεπτό φίλτρο στο περίβλημά του.
f Τοποθετήστε το στόμιο σύνδεσης.
g Βιδώστε το παξιμάδι ρακόρ και σφίξτε με το χέρι.

Κάθε 500 ώρες λειτουργίας, τουλάχιστον κάθε χρόνο

• Αναθέστε τη συντήρηση της συσκευής στο τμήμα εξυπηρέτησης πελατών.
• Αλλάξτε το λάδι της αντλίας υψηλής πίεσης. Εικόνα G

① Τάπα εξαερισμού

② Ένδειξη στάθμης λαδιού

③ Τάπα εκροής λαδιού

a Ξεβιδώστε την τάπα εκροής λαδιού.
b Αδειάστε το λάδι στο δοχείο συλλογής.
c Βιδώστε και σφίξτε την τάπα εκροής λαδιού.
d Ξεβιδώστε την τάπα εξαέρωσης.
e Προσθέστε αργά νέο λάδι, ώστε να μπορούν να διαφύγουν οι φυσαλίδες αέρα. Για την ποσότητα και το είδος λαδιού βλ. "Τεχνικά στοιχεία".
f Τοποθεπήστε πάλι τη ν τάπα εξαέρωσης.

Αντιμετώπιση βλαβών

ΔKINDYNOΣ

Ακούσια ενεργοποίηση της συσκευής, επαφή με εξαρτήματα που διαρρέονται από ρεύμα

Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας Πριν από τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή.

Αποσυνδέστε το φις από την πρίζα.

Αναθέστε όλους τους ελέγχους και τις εργασίες σε ηλεκτρικά εξαρτήματα σε εξειδικευμένο προσωπικό.

Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν κεφάλαιο, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών.

Η συσκευή δεν εκκινείται

1. Ελέγξτε το ηλεκτρικό καλώδιο για ζημιές.
2. Ελέγξτε την ηλεκτρική τάση.

3. Αν η συσκευή έχει υπερθερμανθεί:
   a Puθμίστε τον διακόπτη συσκευής στο "0/OFF".
   b Αφήστε τη συσκευή να κρυώσει για τουλάχιστον 15 λεπτά.
   c Ρυθμίστε τον διακόπτη συσκευής στη θέση "Ι/ΟΝ".

4. Σε περίπτωση ηλεκτρικής βλάβης, απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.

Η συσκευή δεν έχει πίεση

1. Ελέγξτε αν το ακροφύσιο υψηλής πίεσης έχει το σωστό μέγεθος (βλ. κεφάλαιο "Τεχνικά στοιχεία").

2. Καθαρίστε ή αντικαταστήστε το ακροφύσιο.

3. Εξαερώστε τη συσκευή (βλ. κεφάλαιο "Σύνδεση νερού/Συσκευή").

4. Καθαρίστε το λεπτό φίλτρο, αντικαταστήστε το αν χρειάζεται (βλ. κεφάλαιο "Φροντίδα και συντήρηση/ Εβδομαδιαία").

5. Ελέγξτε την ποσότητα παροχής νερού (για την απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά στοιχεία").

6. Αν χρειάζεται, απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.

Η ποσότητα νερού είναι πολύ μικρή

1. Όταν χρησιμοποιείτε μακρύ ελαστικό σωλήνα υψηλής πίεσης ή ελαστικό σωλήνα με μικρή διατομή, τοποθετήστε ένα μεγαλύτερο ακροφύσιο υψηλής πίεσης στο σωλήνα ψεκασμού.

Η αντλία παρουσιάζει διαρροή.

'Εως 3 σταγόνες διαρροή νερού ανά λεπτό επιτρέπονται.

- Σε περίπτωση πιο έντονης διαρροής, αναθέστε τον έλεγχο της συσκευής στην εξυπηρέτηση πελατών.

Η αντλία χτυπάει

1. Ελέγξτε την ποσότητα παροχής νερού (για την απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά στοιχεία").
2. Εξαερώστε τη συσκευή (βλ. κεφάλαιο "Σύνδεση νερού/Συσκευή").
3. Καθαρίστε το λεπτό φίλτρο, αντικαταστήστε το αν χρειάζεται (βλ. κεφάλαιο "Φροντίδα και συντήρηση/ Εβδομαδιαία").
4. Αν χρειάζεται, απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.

Η ανάμειξη απορρυπαντικού είναι πολύ χαμηλή

1. Ελέγξτε αν η κάνη αφρού που χρησιμοποιείται ταιριάζει με την παροχή της συσκευής.

2. Γεμίστε το κύπελλο της κάνης αφρού.

3. Συνδέστε ένα μεγαλύτερο διάφραγμα στον ελαστικό σωλήνα αναρρόφησης.
4. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης και το ακροφύσιο αφρού για επικαθίσεις απορρυπαντικού. Αφαιρέστε τις επικαθίσεις με χλιαρό νερό.
5. Αν χρειάζεται, απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.

Η ποσότητα αφρού είναι πολύ μικρή

1. Ελέγξτε αν η κάνη αφρού που χρησιμοποιείται ταιριάζει με την παροχή της συσκευής.
2. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης και την κάνη αφρού για επικαθίσεις απορρυπαντικού. Αφαιρέστε τις επικαθίσεις με χλιαρό νερό.
3. Αν χρειάζεται, απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Τεχνικά χαρακτηριστικά

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Παραλλαγή χώρας
Χώρα EU EU EU EU
Ηλεκτρική σύνδεση
ΤάσηV		400		400
Φάση ~	3	3	3
Συχνότητα		Hz	50	50	50	50
Μέγιστη επιτρεπτή εμπέδηση δικτύου		Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Ισχύς σύνδεσης		kW	8,0	8,8	8,8	9,0
Τύπος προστασίας			IPX5	IPX5	IPX5	IPX5
Ηλεκτρική ασφάλεια (βραδείας τήξης, σήμα C)		A	16	16	16	16
Καλώδιο προέκτασης 10 m		mm2	2,5 2,5 2,5 2,5
Καλώδιο προέκτασης 30 m		mm2	4	4	4	4
Σύνδεση νερού
Πίεση παροχής (μέγ.)		MPa	1	1	1	1
Θερμοκρασία παροχής (μέγ.)		°C	60	60	60	60
Ποσότητα παροχής (ελάχ.)		l/min	20	20	25	31,6
Ύψος αναρρόφησης (μέγ.)		m	0,5	0,5	0,5	0,5
Ελάχιστο μήκος εύκαμπτου σωλήνα προσαγωγής νερού		m	7,5 7,5 7,5 7,5
Ελάχιστη διάμετρος εύκαμπτου σωλήνα προσαγωγής νερού		in	1	1	1	1
Αριθμός παραγγελίας φίλτρου αναρρόφησης			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Στοιχεία ισχύος συσκευής
Μέγεθος του βασικού ακροφυσίου			050	045	075	105
			HD 10/21-4 S	HD 10/25-4 S	HD 13/18-4 S	HD 17/15-4 S
Πέση λειτουργίας νερού με πρότυπο ακροφύσιο		M	P	a	2	1
Υπερτίεση λειτουργίας (μέγ.)		MPa	27	31	24	21
Παροχή, νερό l/min 16,7 16,7 21,67 28,33
Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης		N	5	7	6	3
Διαστάσεις και βάρη
Τυπικό βάρος λειτουργίας		kg	60	67	67	73
Μήκος		mm	720	720	720	720
Πλάτος		mm	637	637	637	637
Ύψος		mm	1080	1080	1080	1080
Ποσότητα λαδιού		l	0,65	0,65	0,65	1,2
Είδος λαδιού		Τύπος	15W40	15W40	15W40	15W40
Μετρημένες τιμές κατά EN 60335-2-79
Τιμή δονήσεων χεριού-βραχίονα		m/s2	2,8	3,7	2,9	3,0
Αβεβαιότητα K		m/s2	0,8	0,9	0,8	0,8
Στάθμη ηχητικής πίεσης LpA		d	B	(	A)	6
Αβεβαιότητα KpA		dB(A)	3	3	3	3
Στάθμη ηχητικής ισχύος LWA+Αβεβαιότητα KWA		d	B	(	A)	8

Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ)

2019/1781 Παράρτημα Ι Τμήμα 2 (12): j)

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης

Τύπος: 1.367-xxx

Σχετικές Οδηγίες ΕΕ

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/EE

2014/30/EE

2009/125/EK

Κανονισμός(οί) σε εφαρμογή

(EE) 2019/1781

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Εφαρμοζόμενα εθνικά πρότυπα

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/EK: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

HD 10/21-4 S Classic

Μετρημένη: 84

Εγγυημένη: 86

HD 13/18-4 S Classic

Μετρημένη: 89

Εγγυημένη: 91

HD 10/25-4 S Classic

Μετρημένη: 89

Εγγυημένη: 91

HD 17/15-4 S Classic

Μετρημένη: 91

Εγγυημένη: 93

Οι υπογράφοντες ενεργούν κατ' εντολή και με

εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
