Τύπος προϊόντος	Δέκτης Bluetooth (ενεργοποιητής/δέκτης RF)
Μάρκα	Vimar
Μοντέλο	01924
Αριθμός καναλιών	4 κανάλια
Τροφοδοσία	230 V~ ±10%, 50-60 Hz
Κατανάλωση	2 VA
Έξοδοι	4 ρελέ 6(2) A 250 V~ με επαφή εναλλαγής κενή
Συχνότητα λήψης	433,92 MHz
Ευαισθησία	-106 dBm περίπου
Κεραία	Άκαμπτο σύρμα 17 cm (δεν παρέχεται) ή κεραία 433 MHz
Βαθμός προστασίας	IP40
Θερμοκρασία λειτουργίας	0 °C έως +55 °C
Θερμοκρασία αποθήκευσης	-25 °C έως +60 °C
Τάση εκκίνησης	4000 V
Κατηγορία λογισμικού	A
Αυτόματοι κύκλοι	100.000
Τύπος δράσης	1B
Εγκατάσταση	Σε ράγα DIN (60715 TH35), 6 μονάδες των 17,5 mm
Συμμόρφωση	Οδηγία 2014/53/ΕΕ, REACH, ΑΗΗΕ
Συντήρηση	Καθαρίστε με στεγνό πανί, χωρίς διαλύτες
Ασφάλεια	Διακόψτε την τροφοδοσία πριν από παρέμβαση, χρησιμοποιήστε καλώδια γείωσης κίτρινο/πράσινο
Επαναφορά	Πατήστε το πλήκτρο P για 5 δευτερόλεπτα

Συχνές ερωτήσεις - 01924 Vimar

Πώς να ρυθμίσετε τον δέκτη 01924 με ένα χρονοθερμοστάτη 01910;

Αντικαταστήστε πρώτα τη μονάδα ρελέ στο χρονοθερμοστάτη με τη μονάδα πομπού RF 01921.1. Στο χρονοθερμοστάτη, πατήστε ταυτόχρονα OK και το πλήκτρο επιλογής για να μεταβείτε στην οθόνη CH. Επιλέξτε το επιθυμητό κανάλι (1 έως 4) και πατήστε OK. Κατά τη μετάδοση (2 λεπτά), πατήστε το πλήκτρο P του δέκτη μέχρι να αναβοσβήσει η πράσινη LED. Η κόκκινη LED του διαμορφωμένου καναλιού θα αναβοσβήσει για να επιβεβαιώσει τον προγραμματισμό.

Πώς να ρυθμίσετε τον δέκτη με ένα χρονοθερμοστάτη 01911;

Αντικαταστήστε τη μονάδα ρελέ με τη μονάδα πομπού 01921.1. Μεταβείτε στο μενού ΡΥΘΜΙΣΗ, επιλέξτε ΔΙΑΜΟΡΦ. RF, και στη συνέχεια επιλέξτε το κανάλι (1-4) με τον τροχό. Πατήστε το κουμπί επιλογής για να ξεκινήσει η μετάδοση (40 δευτερόλεπτα). Στο δέκτη, πατήστε το πλήκτρο P μέχρι να αναβοσβήσει η πράσινη LED. Περιμένετε την επιβεβαίωση από την κόκκινη LED του καναλιού. Για να ολοκληρώσετε, πατήστε ξανά το κουμπί επιλογής του χρονοθερμοστάτη.

Πώς να ελέγξετε το επίπεδο λήψης RF;

Πατήστε σύντομα το πλήκτρο P του δέκτη για να βγείτε από τον προγραμματισμό (η πράσινη LED σβήνει). Ο αριθμός των κόκκινων LED που ανάβουν υποδηλώνει το επίπεδο: 1 = χαμηλό, 2 = επαρκές, 3 = καλό, 4 = εξαιρετικό. Για να επιστρέψετε στην κανονική λειτουργία, πατήστε ξανά το P μέχρι να ανάψει ξανά η πράσινη LED.

Ποιοι τύποι κεραίας συνιστώνται;

Χρησιμοποιήστε είτε ένα άκαμπτο σύρμα 17 cm (δεν παρέχεται) τοποθετημένο κάθετα και συνδεδεμένο στον ακροδέκτη Y, είτε μια κεραία 433 MHz με ομοαξονικό καλώδιο για εγκατάσταση από απόσταση ή σε περίπτωση κακής λήψης. Το σύρμα ή η κεραία πρέπει πάντα να είναι τοποθετημένα.

Πώς να επαναφέρετε τον δέκτη;

Κρατήστε το πλήκτρο P πατημένο για 5 δευτερόλεπτα. Όλες οι αποθηκευμένες μνήμες διαγράφονται, υποδεικνύεται από το ταυτόχρονο αναβόσβημα όλων των LED (κόκκινων και πράσινης).

Ποιες είναι οι προφυλάξεις εγκατάστασης;

Η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο προσωπικό, αφού διακόψετε τη γενική τροφοδοσία. Χρησιμοποιήστε καλώδια ελάχιστης διατομής 1,5 mm² και συνδέστε τον κίτρινο/πράσινο αγωγό στη γείωση. Σφίξτε σωστά τους ακροδέκτες για να αποφύγετε υπερθέρμανση.

Μπορεί αυτός ο δέκτης να ελέγχει συσκευές 230 V;

Ναι, οι έξοδοι ρελέ προορίζονται για τον έλεγχο φορτίων 230 V~, όπως αντλίες κυκλοφορίας ή ηλεκτροβάνες, με μέγιστο ρεύμα 6 A (2 A) ανά επαφή. Βεβαιωθείτε ότι η ισχύς του φορτίου δεν υπερβαίνει την ικανότητα του ρελέ.

Τι να κάνετε αν η κόκκινη LED δεν ανάβει μετά τη διαμόρφωση;

Βεβαιωθείτε ότι η μετάδοση έχει ξεκινήσει (εικονίδιο κεραίας που αναβοσβήνει στο χρονοθερμοστάτη). Ελέγξτε ότι το πλήκτρο P έχει πατηθεί μέχρι να αναβοσβήσει η πράσινη LED. Εάν το πρόβλημα persiste, δοκιμάστε να πλησιάσετε ή να χρησιμοποιήσετε εξωτερική κεραία για βελτίωση της λήψης.

Ποια είναι η εμβέλεια του δέκτη;

Η εμβέλεια εξαρτάται από το περιβάλλον. Η ευαισθησία είναι -106 dBm. Σε εσωτερικούς χώρους, μπορεί να φτάσει αρκετές δεκάδες μέτρα. Για βελτιστοποίηση της εμβέλειας, τοποθετήστε την κεραία κάθετα και αποφύγετε μεταλλικά εμπόδια. Χρησιμοποιήστε απομακρυσμένη κεραία αν χρειαστεί.

Πώς να εκχωρήσετε πολλά κανάλια με το μοντέλο 01924;

Επαναλάβετε τη διαδικασία διαμόρφωσης για κάθε κανάλι. Στο χρονοθερμοστάτη, επιλέξτε το κανάλι 2, 3 ή 4 κατά το βήμα επιλογής. Στο δέκτη, κάθε κανάλι αποθηκεύεται ανεξάρτητα. Βεβαιωθείτε ότι η κόκκινη LED του αντίστοιχου καναλιού αναβοσβήνει κατά τον προγραμματισμό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 01924 Vimar

Εκκινητής/δέκτης RF 41

$$ \frac{1}{2} = \frac{1}{3}\left(\frac{1}{4}\right)^{2} + \frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{2} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{2} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{2} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{2} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{max}} - \frac{1}{2} +\dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \frac{1}{2} +\dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right) - \frac{1}{2} +\dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \frac{1}{2} +\dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{ 3} - \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \frac{1}{2} +\dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} + \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \dots +\frac{1}{3}\left(\frac{1}{4}\right)^{\mathrm{\rm max}} - \dots +\frac{1}{3}\left( \right.\frac{1}{4}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-}\dots +\frac{1}{3}\text{-} < 0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 $$

VIMAR

INDICE.

1. Περιγραφή.... 52
2. Λειτουργία 52
3. Ρυθμισεις θερμοστατων 01910....52
4. Ρυθμισεις θερμοστατων 01911....53
5. Διαδικασια reset 54
6. Kupia xapaktnpiotika 54
7. Κανονες εγκαταστασης 55
8. Προδιαγραφες 55

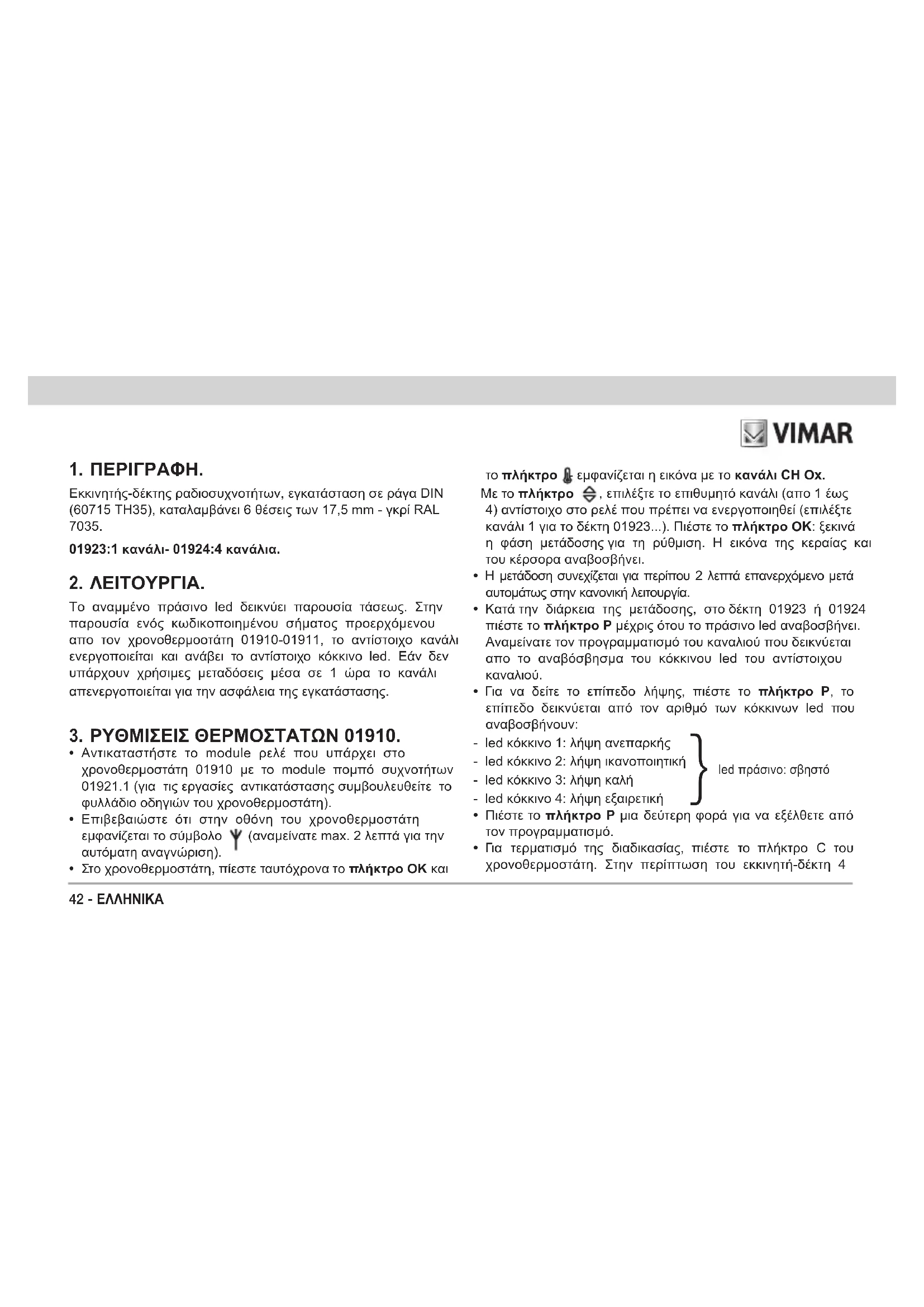

1. ПЕРИГРАФН.

Εκκινητής-δέκτης radioσυχνοτήτων, εγκατάσταση σε ράγα DIN (60715 TH35), καταλαμβάνει 6 θέσεις των 17,5 mm - γκρί RAL 7035.

01923:1 κανάλι- 01924:4 κανάλια.

2. ΛΕΙΤΟΥΡΓΙΑ.

Το αναμμένο πράσινο led δεικνύει παρουσία τάσεως. Στην παρουσία ενός κωδικοποιημένου σήματος προερχόμενου απο τον χρονοθερμοοτάτη 01910-01911, το αντίστοιχο κανάλι ενεργοποιείται και ανάβει το αντίστοιχο κόκκινο led. Εάν δεν υπάρχουν χρήσιμες μεταδόσεις μέσα σε 1 ώρα το κανάλι απενεργοποιείται για την ασφάλεια της εγκατάστασης.

3. PYΘΜΙΣΕΙΣ ΘΕΡΜΟΣΤΑΤΩΝ 01910.

- Αντικαταστήστε το module ρελέ που υπάρχει στο χρονοθερμοστάτη 01910 με το module πομπό συχνοτήτων 01921.1 (για τις εργασίες αντικατάστασης συμβουλευθείτε το φυλλάδιο οδηγιών του χρονοθερμοστάτη).

- Επιβεβαιώστε ότι στην οθόνη του χρονοθερμοστάτη εμφανίζεται το σύμβολο Ψ (αναμείνατε max. 2 λεπτά για την αυτόματη αναγνώριση).

- Στο χρονοθερμοστάτη, πίεστε ταυτόχρονα το πλήκτρο ΟΚ και

το πλήκτρο έμφανίζεται η εικόνα με το κανάλι ΚΗ Οχ.

Με το πλήκτρο ≈, επιλέξτε το επιθυμητό κανάλι (απο 1 έως 4) αντίστοιχο στο ρελέ που πρέπει να ενεργοποιηθεί (επιλέξτε κανάλι 1 για το δέκτη 01923...). Πιέστε το πλήκτρο ΟΚ: ξεκινά η φάση μετάδοσης για τη ρύθμιση. Η εικόνα της κεραίας και του kéρσρα αναβοσβήνει.

- Η μετάδοση συνεχίζεται για περίπου 2 λεπτά επανερχόμενο μετά αυτομάτως στην κανονική λειτουργία.

- Κατά την διάρκεια της μετάδοσης, στο δέκτη 01923 ή 01924 πιέστε το πλήκτρο Ρ μέχρις ότου το πράσινο led αναβοσβήνει. Αναμείνατε τον προγραμματισμό του καναλιού που δεικνύεται απο το αναβόσβησμα του κόκκινου led του αντίστοιχου καναλιού.

• Για να δείτε το επίπεδο λήψης, πιέστε το πλήκτρο Ρ, το επίπεδο δεικνύεται από τον αριθμό των κόκκινων led που αναβοσβήνουν:

- led κόκκινο 1: λήψη ανεπαρκής - led κόκκινο 2: λήψη ικανοποιητική - led κόκκινο 3: λήψη καλή - led κόκκινο 4: λήψη εξαιρετική } led πράσινο: σβηστό

- Πιέστε το πλήκτρο Ρ μια δεύτερη φορά για να εξέλθετε από τον προγραμματισμό.

• Για τερματισμό της διαδικασίας, πιέστε το πλήκτρο Ρ του χρονοθερμοστάτη. Στην περίπτωση του εκκινητή-δέκτη 4

VIMAR

καναλών 01924, επαναλάβατε την διαδικασία για την ρύθμιση των άλλων καναλιών.

4. PYOMIZEI ΘΕΡΜΟΣΤΑΤΩΝ 01911.

• Αντικαταστήστε τη μονάδα ρελέ που υπάρχει στο χρονοθερμοστάτη 01911 με τη μονάδα πομπού με ραδιοσυχνότητα 01921.1.
• Στο χρονοθερμοστάτη ανοίξτε το μενού SETTINGS και επιλέξτε CONFIG. RF, εμφανίζεται η οθόνη CONFIG. RF. Με τον περιστροφικό διακόπτη επιλέξτε το επιθυμητό κανάλι (από 1 έως 4) που αντιστοιχεί στο ρελέ που θέλετε να ελέγξετε (στην περίπτωση που χρησιμοποιείτε τον δέκτη 01923 επιλέγετε πάντα το κανάλι 1). Πατήστε το πλήκτρο επιλογής 📋, τώρα αρχίζει η φάση μετάδοσης της διαμόρφωσης.
• Η μετάδοση συνεχίζεται για 40 δευτερόλεπτα, στη συνέχεια το σύστημα διακόπτει τη διαδικασία και επιστρέφει στο στοιχείο του μενού CONFIG. RF. Η μετάδοση μπορεί να διακοπεί χειροκίνητα με ένα δεύτερο πάτημα του πλήκτρου επιλογής
• Κατά τη διάρκεια της μετάδοσης, στον δέκτη 01923 ή 01924 πατήστε το πλήκτρο Ρ έως ότου αρχίσει να αναβοσβήνει το πράσινο led. Περιμένετε τον προγραμματισμό του καναλιού που επισημαίνεται από το αναβόσβημα του κόκκινου led που αντιστοιχεί στο συγκεκριμένο κανάλι.

• Για να εμφανιστεί το επίπεδο λήψης, πατήστε το πλήκτρο Ρ μέχρι να σβήσει το πράσινο led, το επίπεδο υποδεικνύεται από τον αριθμό των κόκκινων led που ανάβουν:

• led κόκκινο 1: χαμηλή λήψη
• led κόκκινο 2: επαρκής λήψη
• led κόκκινο 3: καλή λήψη
• led κόκκινο 4: τέλεια λήψη

Πατήστε το πλήκτρο Ρ έως ότου ανάψει ξανά το πράσινο led, για να βγείτε από τη φάση προγραμματισμού.

• Αν δεν έχει τερματιστεί αυτόματα, διακόψτε τη μετάδοση της διαμόρφωσης από το χρονοθερμοστάτη και πατήστε το πλήκτρο επιλογής 📄.

Στην περίπτωση που χρησιμοποιείται ένας ενεργοποιητής 4 καναλιών 01924, επαναλάβετε τη διαδικασία για κάθε ένα από τα κανάλια που θέλετε να ρυθμίσετε.

5. ΔΙΑΔΙΚΑΣΙΑ RESET.

Κρατήστε πιεσμένο το πλήκτρο Ρ για 5 sec. Όλες οι μνήμες ακυρώνονται. Στη φάση αυτή αναβοσβήνουν ταυτόχρονα όλα τα led: κόκκινα και πράσινα.

6. KYPIA XAPAKTHPIΣTIKA.

• Τροφοδοσία: 230 V\~ ±10% 50-60 Hz
  • Απορροφούμενη ισχύς: 2 VA
  • Έξοδος:
• 01923: 1 ρελέ 6(2) A 250 V\~ μεταγωγικής επαφής
• 01924: 4 ρελέ 6(2) Α 250 V\~ μεταγωγικής επαφής
• Εύρος συχνότητας δέκτης: 433.92 MHz
  • Ευαισθησία: --106 dBm περίπου
  • Χρησιμοποιούμενη κεραία:
• μονόκλωνο καλώδιο 17 cm (δεν συμπεριλαμβάνεται) τοποθετημένο κάθετα συνδεδεμένο στην επαφή Ψ.

- κεραία στους 433 MHz με σύνδεση με ομοαξόνικό καλώδιο (για χρήση σε περίπτωση απομακρυσμένης κεραίας ή όπου υπάρχουν προβλήματα λήψης).

το μονόκλωνο καλώδιο ή η κεραία πρέπει να είναι πάντοτε συνδεδεμένα.

• Mηχανισμός: 6 modules των 17,5 mm για ράγα DIN (60715 TH35)
  • Βαθμός προστασίας: IP40
  • Μηχανισμοί της κλάσεως II: □
  • Αριθμός αυτόματων κύκλων: 100.000
  • Τύπος ανοίγματος επαφών: μικροαποσύνδεσης
  • Τύπος ενεργοποίησης: 1Β
  • Ενδείξεις tracking: PTI175

• Κατάσταση ρύπανσης: 2 (κανονική)
• Θερμοκρασία: 0°C +55°C
- Θερμοκρασία αποθήκευσης/μεταφοράς: -25 °0 +60 °0
• Ονομαστική κρουστική τάση: 4000 V
• Κατηγορία λογισμικού: Α

7. ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.

• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.
  • Πριν ξεκινήσετε την εγκατάσταση βεβαιωθείτε ότι έχετε διακόψει την παροχή ρεύματος από το γενικό διακόπτη.
• Χρησιμοποιείτε μονωμένους αγωγούς χρώματος κίτρινο/ πράσινο για την σύνδεση της γείωσης.
• Επιβεβαιώστε ότι η διατομή των χρησιμοποιούμενων αγωγών είναι κατάλληλη για το τροφοδοτούμενο φορτίο και σε κάθε περίπτωση όχι μικρότεροι από 1,5 mm ^2
• Σφίξτε καλά τους αγωγούς στις επαφές, διότι η μη σωστή σύσφιξη προκαλεί υπερθερμάνσεις ικανές να προξενήσουν πυρκαγιά.

VIMAR

8. ΠΡΟΔΙΑΓΡΑΦΕΣ.

Οδηγία RED.

Прóтупа EN EN 60730-2-7, EN 60730-2-9, EN 300 220-2, EN 301 489-3, EN 62311.

Η Vimar SpA δηλώνει ότι η συσκευή ραδιοσυχνοτήτων συμμορφώνεται με την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στο δελτίο του προϊόντος στην παρακάτω διαδικτυακή διεύθυνση: www.vimar.com.

Κανονισμός REACH (EE) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμένού κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικύνει ότι το προϊόν στο τέλος της διάρκειας ζωης του πρέπει να συλλέγεται χωριστά από τα υπόλοπατα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m² μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικράτερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και πρωθεί' την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

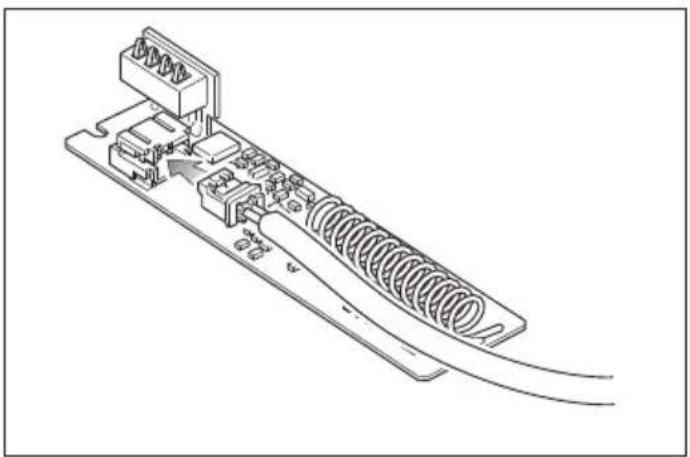

Εντολή εξ' αποστάσεως μέσω module πομπού ραδιοσυχνοτήτων.

Για να ελέγξετε το άναμμα εξ' αποστάσεως του χρονοθερμοστάτη ή του θερμοστάτη χρησιμοποιείστε το καλώδιο που προορίζεται για τη σύνδεση του module πομπού radioσυχνοτήτων στον τηλεφωνικό επιλογέα με τον εκκινητή.

01921.1

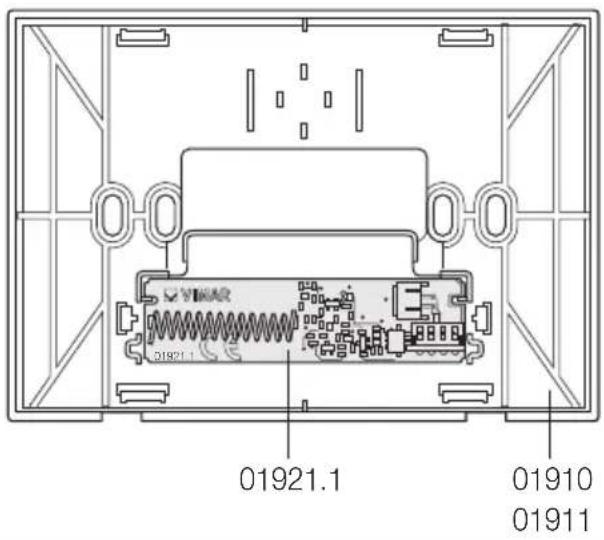

Εντολή εξ' αποστάσεως μέσω module πομπού radiοσυχνοτήτων.

01921.1 01921.1 01910 01911

VIMAR

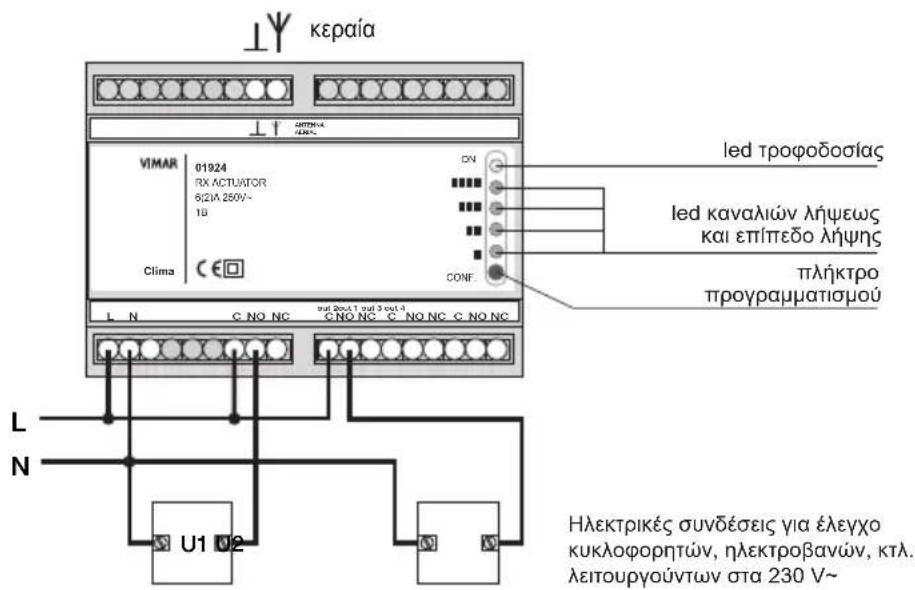

Παράδειγμα σύνδεσης.

κεραία VIMAR 01924 TX ACTUATOR 6/21A 250V~ 1B Clima C E L N C NO NC out 3 out-1 C NO NC C NO NC C NO NC L N U1 U2 ON CONF. led troφοδοσίας led kavaliών λήψεως kai επίπεδο λήψης πλήκτρο προγραμματισμού Ηλεκτρικές συνδέσεις για έλεγχο κυκλοφορητών, ηλεκτροβανών, κτλ. λειτουργούντων στα 230 V~
