| Tipo di prodotto | Ricevitore Bluetooth (attuatore/ricevitore RF) |
| Marca | Vimar |
| Modello | 01924 |
| Numero di canali | 4 canali |
| Alimentazione | 230 V~ ±10%, 50-60 Hz |
| Consumo | 2 VA |
| Uscite | 4 relè 6(2) A 250 V~ con contatto invertitore vergine |
| Frequenza di ricezione | 433,92 MHz |
| Sensibilità | -106 dBm circa |
| Antenna | Filo rigido 17 cm (non fornito) o antenna 433 MHz |
| Grado di protezione | IP40 |
| Temperatura di funzionamento | 0 °C a +55 °C |
| Temperatura di stoccaggio | -25 °C a +60 °C |
| Tensione di innesco | 4000 V |
| Classe software | A |
| Cicli automatici | 100 000 |
| Tipo di azione | 1B |
| Installazione | Su guida DIN (60715 TH35), 6 moduli da 17,5 mm |
| Conformità | Direttiva 2014/53/UE, REACH, RAEE |
| Manutenzione | Pulire con un panno asciutto, senza solventi |
| Sicurezza | Interrompere l'alimentazione prima dell'intervento, utilizzare cavi di terra giallo/verde |
| Reset | Premere il tasto P per 5 secondi |
Domande frequenti - 01924 Vimar
Domande degli utenti su 01924 Vimar
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore Bluetooth in formato PDF gratuitamente! Trova il tuo manuale 01924 - Vimar e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 01924 del marchio Vimar.
MANUALE UTENTE 01924 Vimar
Attuatore/ricevitore RF
Attuatore/ricevitore RF 1
ENGLISH
- Descrizione 2
- Funzionamento 2
- Configurazione cronotermostati 01910 2
- Configurazione cronotermostati 01911 3
- Procedura di reset 3
- Principali caratteristiche 4
- Regole di installazione 4
- Conformità normativa.... 5
1. DESCRIZIONE.
Attuatore-ricevitore in radiofrequenza, installazione su guida DIN (60715 TH35), occupa 6 moduli da 17,5 mm.
01923: 1 canale
01924: 4 canali
2. FUNZIONAMENTO.
Il led verde acceso indica alimentazione inserita.
In presenza di un segnale codificato proveniente dal cronotermostato 01910 o 01911, il canale corrispondente si attiva e si accende il led rosso corrispondente. Se non si hanno trasmissioni utili entro 1 ora il canale si disattiva per la sicurezza dell'impianto.
3. CONFIGURAZIONE CRONOTERMOSTATI 01910.
- Sostituire il modulo relè presente nel cronotermostato 01910 con il modulo trasmettitore in radiofrequenza 01921.1 (per le operazioni di sostituzione, riferirsi al libretto istruzioni del cronotermostato).
- Verificare che sul display del cronotermostato sia presente il simbo-lo (attendere max. 2 minuti per il riconoscimento automatico).
- Sul cronotermostato, premere contemporaneamente il tasto OK e il tasto 🚙; viene visualizzata la schermata con il canale CH 0x. Con il tasto ⇔, selezionare il canale desiderato (da 1 a 4) corrispondente al relè che si deve attivare (selezionare canale 1 per il ricevitore 01923...). Premere il tasto OK: inizia la fase di trasmissione per la configurazione; l'icona dell'antenna e un cursore lampeggiano.
- La trasmissione continua per circa 2 minuti, quindi viene ripristinato automaticamente il normale funzionamento.
- Durante la trasmissione, sul ricevitore 01923 o 01924 premere il tasto P finché il led verde lampeggia. Attendere la programmazione del canale segnalata dal lampeggio del led rosso del canale corrispondente.
- Per visualizzare il livello di ricezione, premere il tasto P; il livello viene indicato dal numero di led rossi che si accendono:
- led rosso 1: ricezione scarsa - led rosso 2: ricezione sufficiente - led rosso 3: ricezione buona - led rosso 4: ricezione ottima } led verde: spento
Premere il tasto P una seconda volta per uscire dalla fase di programmazione.
VIMAR
- Per terminare la procedura, premere il tasto C sul cronotermostato. Nel caso di attuatore-ricevitore a quattro canali 01924, ripetere la procedura per la configurazione degli altri canali.
4. CONFIGURAZIONE CRONOTERMOSTATI 01911.
- Sostituire il modulo relè presente nel cronotermostato 01911 con il modulo trasmettitore in radiofrequenza 01921.1.
- Sul cronotermostato accedere al menù IMPOSTAZ. e selezionare l'opzione CONFIG. RF; viene visualizzata la schermata CANALE RF. Mediante la manopola rotativa selezionare il canale desiderato (da 1 a 4) corrispondente al relè che si vuole comandare (nel caso in cui si utilizzi il ricevitore 01923 selezionare sempre canale 1). Premere il pulsante di selezione ; inizia la fase di trasmissione per la configurazione.
- La trasmissione continua per 40 secondi, quindi il sistema interrompe la procedura e ritorna alla voce del menù CONFIG RF. La trasmissione può essere interrotta manualmente mediante una seconda pressione del pulsante di selezione 📄.
- Durante la trasmissione, sul ricevitore 01923 o 01924 premere il tasto P finchè il led verde lampeggia. Attendere la programmazione del canale che viene segnalata dal lampeggio del led rosso corrispondente a tale canale.
- Per visualizzare il livello di ricezione, premere il tasto P finché il led verde si spegne; il livello viene indicato dal numero dei led rossi che si accendono:
- led rosso 1: ricezione scarsa
- led rosso 2: ricezione sufficiente
- led rosso 3: ricezione buona
- led rosso 4: ricezione ottima
Premere il tasto P finché il led verde si riaccende, per uscire dalla fase di programmazione.
- Se non fosse ancora terminata automaticamente, interrompere la trasmissione di configurazione da parte del cronotermostato, premere il pulsante di selezione.
Nel caso in cui si utilizzi l'attuatore a 4 canali 01924, ripetere la procedura per ognuno dei canali che si desidera configurare.
5. PROCEDURA DI RESET.
Mantenere premuto il tasto P per 5 secondi; tutte le memorizzazioni saranno cancellate. La fase è segnalata dal lampeggio contemporaneo di tutti i led rossi e del led verde.
6. PRINCIPALI CARATTERISTICHE.
- Alimentazione: 230 V\~ ±10% 50-60 Hz
- Potenza assorbita: 2 VA
• Uscita: - 01923: 1 relè 6(2) A 250 V\~ con contatto pulito in scambio
- 01924: 4 relè 6(2) A 250 V\~ con contatto pulito in scambio
- Range di frequenza ricevitore: 433.92 MHz
• Sensibilità: -106 dBm circa - Antenna utilizzabile:
- filo rigido di 17 cm (non fornito) da posizionare in verticale collegato al morsetto ♦.
- antenna di 433 MHz con collegamento con cavo coassiale (da utilizzarsi per portare a distanza l'antenna o dove si presentino problemi di ricezione).
Il filo rigido o l'antenna devono essere sempre montati.
- Contenitore: 6 moduli da 17,5 mm per guida DIN (60715 TH35)
- Grado di protezione: IP40
- Apparecchi di classe II:
- Numero di cicli automatici: 100.000
- Tipo di apertura dei contatti: microdisconnessione
- Tipo di azione: 1B
- Indice di tracking: PTI175
- Situazione di polluzione: 2 (normale)
• Temperatura: 0 °C +55 °C - Temperatura di spedizione e stoccaggio: -25 °C +60 °C
• Tensione di impulso: 4000 V - Classe del software: A
7. REGOLE DI INSTALLAZIONE.
- L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
- Prima di operare sull'impianto togliere la tensione di rete agendo sull'interruttore generale.
- Utilizzare i conduttori isolati di colore giallo/verde solo per il collegamento di terra.
- Verificare che la sezione dei conduttori di alimentazione sia adeguata al carico alimentato ed in ogni caso non inferiore a 1,5 mm ^2 .
- Serrare accuratamente i conduttori nei morsetti, in quanto serraggi imperfetti possono provocare surriscaldamenti fino a temperature sufficienti ad innescare un incendio.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente indirizzo Internet: www.vimar.com.
Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonello barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separata- mente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltre al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Prosso i distributori di prodotti elettronici con superficio di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltre con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismossa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
VIMAR

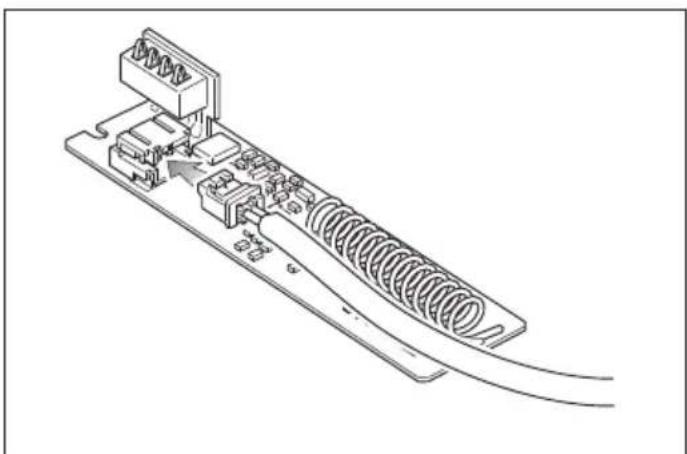

Comando a distanza mediante modulo trasmettitore in radio-frequenza.
Per comandare l'accensione a distanza del cronotermostato o del termostato, utilizzare un cavo dedicato al collegamento del modulo trasmettitore in radiofrequenza al combinatore telefonico con attuatore.
01921.1

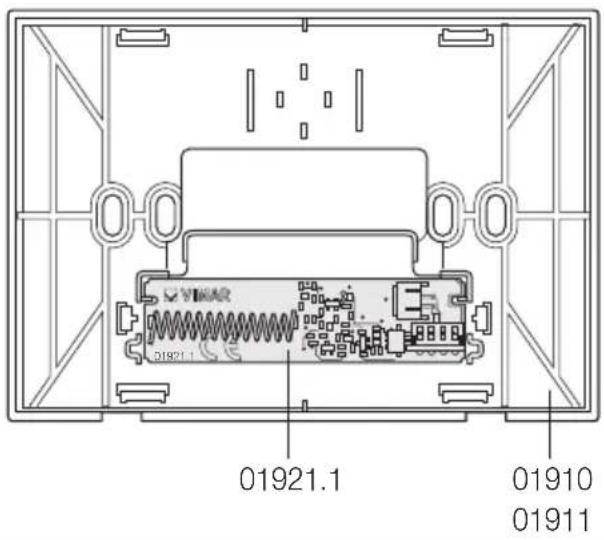

Comando a distanza mediante modulo trasmettitore in radiofrequenza.
VIMAR

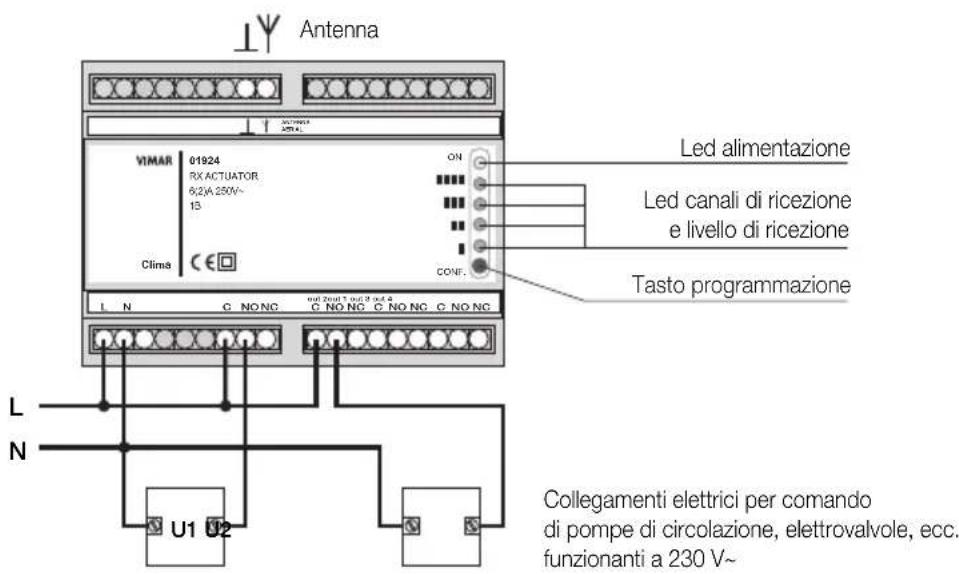

Esempio di collegamento.

