Tipo di prodotto	Attuatore/ricevitore RF per sistemi di riscaldamento
Marca	Vimar
Modello	01923
Categoria	Ricevitore Bluetooth (RF 433,92 MHz)
Numero di canali	1 canale
Alimentazione	230 V~ ±10% 50-60 Hz
Potenza assorbita	2 VA
Tipo di uscita	1 relè 6(2) A 250 V~ con contatto invertitore vergine
Frequenza ricevitore	433,92 MHz
Sensibilità	-106 dBm
Antenna	Filo rigido da 17 cm (non fornito) o antenna 433 MHz con cavo coassiale
Dimensioni (larghezza)	6 moduli da 17,5 mm (105 mm) su guida DIN
Protezione	IP40
Classe elettrica	Classe II
Temperatura di funzionamento	0 °C a +55 °C
Indicatore di funzionamento	LED verde (alimentazione), LED rosse (canali e livello di ricezione)
Pulsante di programmazione	Tasto P
Livello di ricezione	Visualizzato dal numero di LED rosse (1 a 4)
Procedura di reset	Tenere premuto il tasto P per 5 secondi (cancella tutte le memorizzazioni)
Con modulo trasmettitore	01921.1 per sostituzione nel cronotermostato 01910/01911
Compatibilità	Cronotermostati Vimar 01910 e 01911
Manutenzione	Pulire con un panno asciutto; scollegare l'alimentazione prima dell'intervento
Sicurezza	Installazione da parte di personale qualificato; interrompere l'alimentazione prima dell'intervento
Pezzi di ricambio	Modulo trasmettitore 01921.1, antenna filo rigido 17 cm
Riparabilità	Riparazione solo da parte di un professionista autorizzato

Domande frequenti - 01923 Vimar

Come associare il ricevitore 01923 con un cronotermostato?

Per associare il ricevitore, sostituire prima il modulo relè del cronotermostato con il modulo trasmettitore RF 01921.1. Successivamente, sul cronotermostato, avviare la configurazione RF (secondo modello: 01910 o 01911) e premere il tasto P del ricevitore finché il LED verde lampeggia. Il LED rosso del canale configurato lampeggia per confermare l'abbinamento.

Cosa fare se il LED verde non si accende sul ricevitore?

Verificare che l'alimentazione 230 V~ sia presente e che il ricevitore sia correttamente collegato (morsetti L e N). Se il LED rimane spento, controllare il fusibile o l'interruttore generale. Il ricevitore deve essere alimentato permanentemente.

Quanti canali posso configurare sul ricevitore 01923?

Il modello 01923 è un ricevitore a 1 canale. Per 4 canali, utilizzare il modello 01924. Durante la configurazione, selezionare sempre il canale 1 sul cronotermostato.

Come verificare la qualità della ricezione RF?

Premere il tasto P del ricevitore: il numero di LED rosse accese indica il livello di ricezione: 1 (debole), 2 (sufficiente), 3 (buono), 4 (eccellente). Se la ricezione è debole, avvicinare i dispositivi o utilizzare un'antenna esterna.

Cosa fare se il ricevitore non risponde più dopo un guasto?

Eseguire un reset tenendo premuto il tasto P per 5 secondi finché tutti i LED lampeggiano. Questo cancella tutte le memorizzazioni. Successivamente, ripetere la procedura di abbinamento con il cronotermostato.

Che tipo di antenna devo utilizzare?

Utilizzare un filo rigido da 17 cm (non fornito) collegato al morsetto Y, posizionato verticalmente. È anche possibile utilizzare un'antenna 433 MHz con cavo coassiale per un'installazione a distanza. L'antenna è obbligatoria per il funzionamento.

Il ricevitore può comandare direttamente una pompa o un'elettrovalvola?

Sì, l'uscita relè (morsetti C, NO, NC) può comandare una pompa di circolazione, un'elettrovalvola o qualsiasi altro apparecchio funzionante a 230 V~, con una corrente massima di 6 A (resistiva) o 2 A (induttiva). Rispettare la potenza nominale.

Come pulire il ricevitore?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno asciutto e non lanuginoso per pulire la superficie. Non utilizzare prodotti chimici, alcol o solventi. Evitare l'umidità.

Quali sono le precauzioni di sicurezza da osservare?

L'installazione deve essere eseguita da un elettricista qualificato. Interrompere l'alimentazione generale prima di qualsiasi intervento. Utilizzare cavi di sezione minima 1,5 mm² e serrare correttamente i morsetti. Rispettare le condizioni ambientali (0-55°C, IP40).

Questo ricevitore è compatibile con altre marche di termostati?

No, il ricevitore è progettato esclusivamente per i cronotermostati Vimar 01910 e 01911 che utilizzano il modulo trasmettitore RF 01921.1. Non è compatibile con altre marche o protocolli.

MANUALE UTENTE 01923 Vimar

Attuatore/ricevitore RF

Attuatore/ricevitore RF 1

ENGLISH

1. Descrizione 2
2. Funzionamento 2
3. Configurazione cronotermostati 01910 2
4. Configurazione cronotermostati 01911 3
5. Procedura di reset 3
6. Principali caratteristiche 4
7. Regole di installazione 4
8. Conformità normativa.... 5

1. DESCRIZIONE.

Attuatore-ricevitore in radiofrequenza, installazione su guida DIN (60715 TH35), occupa 6 moduli da 17,5 mm.

01923: 1 canale

01924: 4 canali

2. FUNZIONAMENTO.

Il led verde acceso indica alimentazione inserita.

In presenza di un segnale codificato proveniente dal cronotermostato 01910 o 01911, il canale corrispondente si attiva e si accende il led rosso corrispondente. Se non si hanno trasmissioni utili entro 1 ora il canale si disattiva per la sicurezza dell'impianto.

3. CONFIGURAZIONE CRONOTERMOSTATI 01910.

• Sostituire il modulo relè presente nel cronotermostato 01910 con il modulo trasmettitore in radiofrequenza 01921.1 (per le operazioni di sostituzione, riferirsi al libretto istruzioni del cronotermostato).
• Verificare che sul display del cronotermostato sia presente il simbo-lo (attendere max. 2 minuti per il riconoscimento automatico).

• Sul cronotermostato, premere contemporaneamente il tasto OK e il tasto 🚙; viene visualizzata la schermata con il canale CH 0x. Con il tasto ⇔, selezionare il canale desiderato (da 1 a 4) corrispondente al relè che si deve attivare (selezionare canale 1 per il ricevitore 01923...). Premere il tasto OK: inizia la fase di trasmissione per la configurazione; l'icona dell'antenna e un cursore lampeggiano.
• La trasmissione continua per circa 2 minuti, quindi viene ripristinato automaticamente il normale funzionamento.
• Durante la trasmissione, sul ricevitore 01923 o 01924 premere il tasto P finché il led verde lampeggia. Attendere la programmazione del canale segnalata dal lampeggio del led rosso del canale corrispondente.
• Per visualizzare il livello di ricezione, premere il tasto P; il livello viene indicato dal numero di led rossi che si accendono:

- led rosso 1: ricezione scarsa - led rosso 2: ricezione sufficiente - led rosso 3: ricezione buona - led rosso 4: ricezione ottima } led verde: spento

Premere il tasto P una seconda volta per uscire dalla fase di programmazione.

VIMAR

- Per terminare la procedura, premere il tasto C sul cronotermostato. Nel caso di attuatore-ricevitore a quattro canali 01924, ripetere la procedura per la configurazione degli altri canali.

4. CONFIGURAZIONE CRONOTERMOSTATI 01911.

- Sostituire il modulo relè presente nel cronotermostato 01911 con il modulo trasmettitore in radiofrequenza 01921.1.

- Sul cronotermostato accedere al menù IMPOSTAZ. e selezionare l'opzione CONFIG. RF; viene visualizzata la schermata CANALE RF. Mediante la manopola rotativa selezionare il canale desiderato (da 1 a 4) corrispondente al relè che si vuole comandare (nel caso in cui si utilizzi il ricevitore 01923 selezionare sempre canale 1). Premere il pulsante di selezione ; inizia la fase di trasmissione per la configurazione.

- La trasmissione continua per 40 secondi, quindi il sistema interrompe la procedura e ritorna alla voce del menù CONFIG RF. La trasmissione può essere interrotta manualmente mediante una seconda pressione del pulsante di selezione 📄.

- Durante la trasmissione, sul ricevitore 01923 o 01924 premere il tasto P finchè il led verde lampeggia. Attendere la programmazione del canale che viene segnalata dal lampeggio del led rosso corrispondente a tale canale.

- Per visualizzare il livello di ricezione, premere il tasto P finché il led verde si spegne; il livello viene indicato dal numero dei led rossi che si accendono:

• led rosso 1: ricezione scarsa
• led rosso 2: ricezione sufficiente
• led rosso 3: ricezione buona
• led rosso 4: ricezione ottima

Premere il tasto P finché il led verde si riaccende, per uscire dalla fase di programmazione.

- Se non fosse ancora terminata automaticamente, interrompere la trasmissione di configurazione da parte del cronotermostato, premere il pulsante di selezione.

Nel caso in cui si utilizzi l'attuatore a 4 canali 01924, ripetere la procedura per ognuno dei canali che si desidera configurare.

5. PROCEDURA DI RESET.

Mantenere premuto il tasto P per 5 secondi; tutte le memorizzazioni saranno cancellate. La fase è segnalata dal lampeggio contemporaneo di tutti i led rossi e del led verde.

6. PRINCIPALI CARATTERISTICHE.

• Alimentazione: 230 V\~ ±10% 50-60 Hz
• Potenza assorbita: 2 VA
  • Uscita:
• 01923: 1 relè 6(2) A 250 V\~ con contatto pulito in scambio
• 01924: 4 relè 6(2) A 250 V\~ con contatto pulito in scambio
• Range di frequenza ricevitore: 433.92 MHz
  • Sensibilità: -106 dBm circa
• Antenna utilizzabile:

- filo rigido di 17 cm (non fornito) da posizionare in verticale collegato al morsetto ♦.

- antenna di 433 MHz con collegamento con cavo coassiale (da utilizzarsi per portare a distanza l'antenna o dove si presentino problemi di ricezione).

Il filo rigido o l'antenna devono essere sempre montati.

- Contenitore: 6 moduli da 17,5 mm per guida DIN (60715 TH35)

- Grado di protezione: IP40

- Apparecchi di classe II:

- Numero di cicli automatici: 100.000

- Tipo di apertura dei contatti: microdisconnessione

- Tipo di azione: 1B

- Indice di tracking: PTI175

• Situazione di polluzione: 2 (normale)
  • Temperatura: 0 °C +55 °C
• Temperatura di spedizione e stoccaggio: -25 °C +60 °C
  • Tensione di impulso: 4000 V
• Classe del software: A

7. REGOLE DI INSTALLAZIONE.

• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Prima di operare sull'impianto togliere la tensione di rete agendo sull'interruttore generale.
• Utilizzare i conduttori isolati di colore giallo/verde solo per il collegamento di terra.
• Verificare che la sezione dei conduttori di alimentazione sia adeguata al carico alimentato ed in ogni caso non inferiore a 1,5 mm ^2 .
• Serrare accuratamente i conduttori nei morsetti, in quanto serraggi imperfetti possono provocare surriscaldamenti fino a temperature sufficienti ad innescare un incendio.

Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente indirizzo Internet: www.vimar.com.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonello barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separata- mente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltre al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Prosso i distributori di prodotti elettronici con superficio di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltre con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismossa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

VIMAR

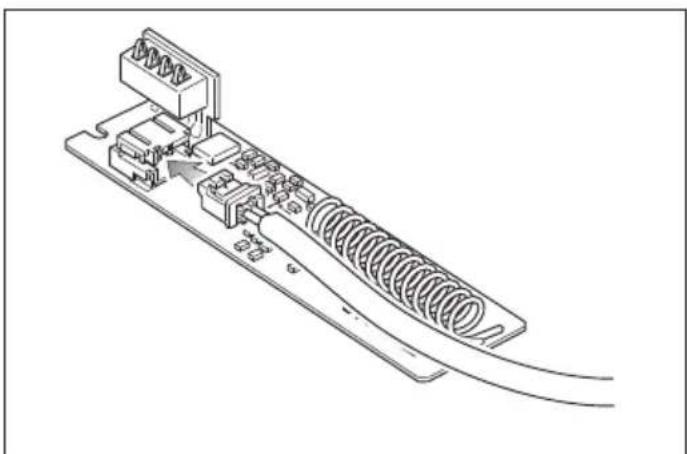

Comando a distanza mediante modulo trasmettitore in radio-frequenza.

Per comandare l'accensione a distanza del cronotermostato o del termostato, utilizzare un cavo dedicato al collegamento del modulo trasmettitore in radiofrequenza al combinatore telefonico con attuatore.

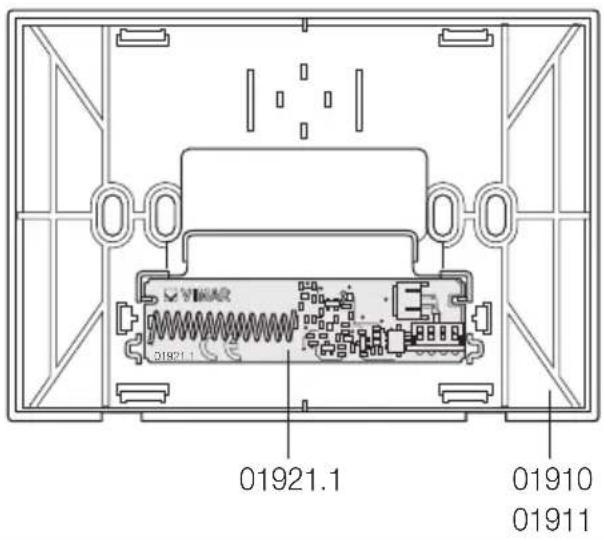

01921.1

Comando a distanza mediante modulo trasmettitore in radiofrequenza.

01921.1 01921.1 01910 01911

6 - ITALIANO

VIMAR

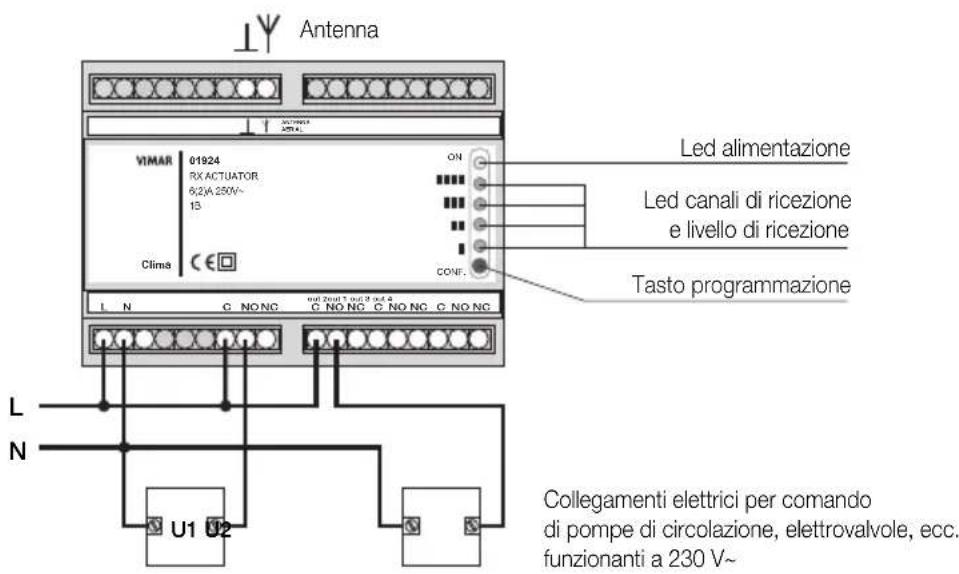

Esempio di collegamento.

Antenna VIMAR 01924 RX ACTUATOR 8/2A 250V~ 13 Clima ON LED alimentazione LED canali di ricezione e livello di ricezione Tasto programmazione L N C NO NC out 2nd out 3 out 4 out 5 C. NO NC C. NO NC C. NO NC L N U1 U2 Collegamenti elettrici per comando di pompe di circolazione, elettrovalvole, ecc. funzionanti a 230 V~
