01924 - Bluetooth-Empfänger Vimar - Kostenlose Bedienungsanleitung

Produkttyp	Bluetooth-Empfänger (Aktor/RF-Empfänger)
Marke	Vimar
Modell	01924
Anzahl der Kanäle	4 Kanäle
Stromversorgung	230 V~ ±10%, 50-60 Hz
Verbrauch	2 VA
Ausgänge	4 Relais 6(2) A 250 V~ mit leerem Wechselkontakt
Empfangsfrequenz	433,92 MHz
Empfindlichkeit	ca. -106 dBm
Antenne	17 cm starrer Draht (nicht im Lieferumfang) oder 433 MHz Antenne
Schutzart	IP40
Betriebstemperatur	0 °C bis +55 °C
Lagertemperatur	-25 °C bis +60 °C
Zündspannung	4000 V
Softwareklasse	A
Automatikzyklen	100.000
Aktionsart	1B
Installation	Auf DIN-Schiene (60715 TH35), 6 Module à 17,5 mm
Konformität	Richtlinie 2014/53/EU, REACH, WEEE
Wartung	Mit einem trockenen Tuch ohne Lösungsmittel reinigen
Sicherheit	Vor Eingriffen Netz abschalten, gelb/grüne Erdungskabel verwenden
Reset	Taste P 5 Sekunden lang drücken

Häufig gestellte Fragen - 01924 Vimar

Wie konfiguriere ich den Empfänger 01924 mit einem Chronothermostat 01910?

Ersetzen Sie zuerst das Relaismodul im Chronothermostat durch das RF-Sendemodul 01921.1. Drücken Sie am Chronothermostat gleichzeitig OK und die Auswahltaste, um zum Bildschirm CH zu gelangen. Wählen Sie den gewünschten Kanal (1 bis 4) und drücken Sie OK. Während der Übertragung (2 Minuten) drücken Sie die Taste P am Empfänger, bis die grüne LED blinkt. Die rote LED des eingestellten Kanals blinkt zur Bestätigung der Programmierung.

Wie konfiguriere ich den Empfänger mit einem Chronothermostat 01911?

Ersetzen Sie das Relaismodul durch das Sendemodul 01921.1. Gehen Sie zum Menü PARAMETER, wählen Sie KONFIG. RF, dann wählen Sie den Kanal (1-4) mit dem Einstellrad. Drücken Sie die Auswahltaste, um die Übertragung zu starten (40 Sekunden). Drücken Sie am Empfänger die Taste P, bis die grüne LED blinkt. Warten Sie auf die Bestätigung durch die rote LED des Kanals. Drücken Sie zum Abschluss erneut die Auswahltaste des Chronothermostats.

Wie überprüfe ich den RF-Empfangspegel?

Drücken Sie kurz die Taste P am Empfänger, um die Programmierung zu verlassen (die grüne LED erlischt). Die Anzahl der leuchtenden roten LEDs zeigt den Pegel: 1 = schwach, 2 = ausreichend, 3 = gut, 4 = ausgezeichnet. Drücken Sie erneut P, bis die grüne LED wieder leuchtet, um in den Normalmodus zurückzukehren.

Welche Antennentypen werden empfohlen?

Verwenden Sie entweder einen 17 cm starren Draht (nicht im Lieferumfang), der vertikal angebracht und mit der Klemme Y verbunden wird, oder eine 433-MHz-Antenne mit Koaxialkabel für eine Ferninstallation oder bei schlechtem Empfang. Draht oder Antenne müssen immer montiert sein.

Wie setze ich den Empfänger zurück?

Halten Sie die Taste P 5 Sekunden lang gedrückt. Alle Speicherungen werden gelöscht, angezeigt durch gleichzeitiges Blinken aller LEDs (rot und grün).

Welche Installationsvorsichtsmaßnahmen sind zu beachten?

Die Installation darf nur von qualifiziertem Personal durchgeführt werden, nachdem die Hauptstromversorgung unterbrochen wurde. Verwenden Sie Kabel mit einem Mindestquerschnitt von 1,5 mm² und verbinden Sie den gelb/grünen Leiter mit der Erde. Ziehen Sie die Klemmen richtig fest, um Überhitzung zu vermeiden.

Kann dieser Empfänger 230-V-Geräte steuern?

Ja, die Relaisausgänge sind zum Schalten von 230 V~-Lasten wie Umwälzpumpen oder Magnetventilen ausgelegt, mit einem maximalen Strom von 6 A (2 A) pro Kontakt. Stellen Sie sicher, dass die Leistung der Last die Relaiskapazität nicht überschreitet.

Was tun, wenn die rote LED nach der Konfiguration nicht leuchtet?

Stellen Sie sicher, dass die Übertragung gestartet wurde (blinkendes Antennensymbol am Chronothermostat). Überprüfen Sie, ob die Taste P gedrückt wurde, bis die grüne LED blinkt. Wenn das Problem weiterhin besteht, versuchen Sie, näher heranzugehen oder eine externe Antenne zu verwenden, um den Empfang zu verbessern.

Wie groß ist die Reichweite des Empfängers?

Die Reichweite hängt von der Umgebung ab. Die Empfindlichkeit beträgt -106 dBm. In Innenräumen kann sie mehrere Dutzend Meter erreichen. Um die Reichweite zu optimieren, platzieren Sie die Antenne vertikal und vermeiden Sie Metallhindernisse. Verwenden Sie bei Bedarf eine entfernte Antenne.

Wie weise ich mehrere Kanäle mit dem Modell 01924 zu?

Wiederholen Sie den Konfigurationsvorgang für jeden Kanal. Wählen Sie am Chronothermostat im Auswahlschritt den Kanal 2, 3 oder 4. Am Empfänger wird jeder Kanal unabhängig gespeichert. Stellen Sie sicher, dass die rote LED des entsprechenden Kanals während der Programmierung blinkt.

BEDIENUNGSANLEITUNG 01924 Vimar

Aktor/Empfänger RF 33

ΕΛΛΗΝΙΚΑ

1. Beschreibung 32
2. Funktion 32
3. Konfiguration der chronothermostate der baureihe 01910.... 32
4. Konfiguration der chronothermostate der baureihe 01911....33
5. Rücksetzung (reset).... 34
6. Wichtigste kenndaten 35
7. Anweisungen für die Installation 35
8. Entsprechung zu den Normen.... 35

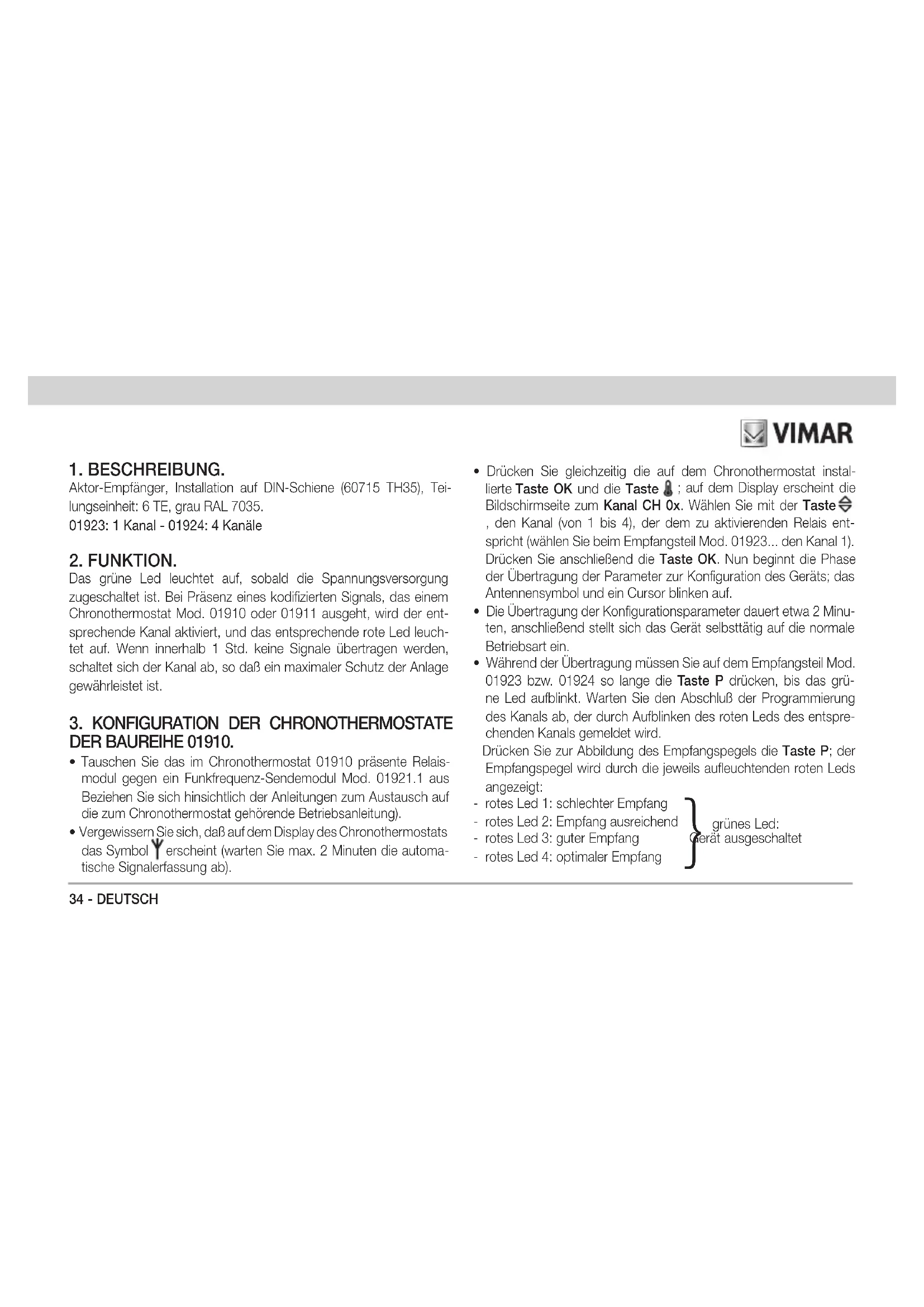

1. BESCHREIBUNG.

Aktor-Empfänger, Installation auf DIN-Schiene (60715 TH35), Teilungseinheit: 6 TE, grau RAL 7035.

01923: 1 Kanal - 01924: 4 Kanäle

2. FUNKTION.

Das grüne Led leuchtet auf, sobald die Spannungsversorgung zugeschaltet ist. Bei Präsenz eines kodifizierten Signals, das einem Chronothermostat Mod. 01910 oder 01911 ausgeht, wird der entsprechende Kanal aktiviert, und das entsprechende rote Led leuchtet auf. Wenn innerhalb 1 Std. keine Signale übertragen werden, schaltet sich der Kanal ab, so daß ein maximaler Schutz der Anlage gewährleistet ist.

3. KONFIGURATION DER CHRONOTHERMOSTATE DER BAUREIHE 01910.

• Tauschen Sie das im Chronothermostat 01910 präsente Relaismodul gegen ein Funkfrequenz-Sendemodul Mod. 01921.1 aus Beziehen Sie sich hinsichtlich der Anleitungen zum Austausch auf die zum Chronothermostat gehörende Betriebsanleitung).
• Vergewissern Sie sich, daß auf dem Display des Chronothermostats das Symbol Y erscheint (warten Sie max. 2 Minuten die automatische Signalerfassung ab).

• Drücken Sie gleichzeitig die auf dem Chronothermostat installierte Taste OK und die Taste 🔍; auf dem Display erscheint die Bildschirmseite zum Kanal CH 0x. Wählen Sie mit der Taste 🔍, den Kanal (von 1 bis 4), der dem zu aktivierenden Relais entspricht (wählen Sie beim Empfangsteil Mod. 01923... den Kanal 1). Drücken Sie anschließend die Taste OK. Nun beginnt die Phase der Übertragung der Parameter zur Konfiguration des Geräts; das Antennensymbol und ein Cursor blinken auf.
• Die Übertragung der Konfigurationsparameter dauert etwa 2 Minuten, anschließend stellt sich das Gerät selbsttätig auf die normale Betriebsart ein.

• Während der Übertragung müssen Sie auf dem Empfangsteil Mod. 01923 bzw. 01924 so lange die Taste P drücken, bis das grüne Led aufblinkt. Warten Sie den Abschluß der Programmierung des Kanals ab, der durch Aufblinken des roten Leds des entsprechenden Kanals gemeldet wird.
  Drücken Sie zur Abbildung des Empfangspegels die Taste P; der Empfangspegel wird durch die jeweils aufleuchtenden roten Leds angezeigt:

• rotes Led 1: schlechter Empfang

• rotes Led 2: Empfang ausreichend
• rotes Led 3: guter Empfang
• rotes Led 4: optimaler Empfang

VIMAR

Drücken Sie anschließend erneut die Taste P, um die Phase der Programmierung zu verlassen.

- Drücken Sie zur Beendigung des Vorgangs die Taste C des Chronothermostats. Bei Zuschalter/Empfänger mit 4 Kanälen, Mod. 01924, muß der o.a. Vorgang zur Konfiguration der weiteren Kanäle wiederholt werden.

4. KONFIGURATION CHRONOTHERMOSTATE DER BAUREIHE 01911.

• Das Relaismodul im Uhrenthermostat 01911 durch das Funksendermodul 01921.1 ersetzen.
• Am Uhrenthermostat das Menü EINSTELL. öffnen und die Option KONFIG. RF wählen; daraufhin erscheint die Bildschirmanzeige KONFIG. RF. Mit dem Drehknopf den gewünschten Kanal wählen (von 1 bis 4), der dem Relais entspricht, das angesteuert werden soll (bei Verwendung des Empfängers 01923 immer Kanal 1 wählen). Die Wahltaste 📋 drücken; die Übertragung für die Konfiguration beginnt.
• Die Übertragung dauert 40 Sekunden, danach unterbricht das System die Prozedur und kehrt zum Menüpunkt KONFIG. RF zurück. Durch erneutes Drücken der Wahltaste 📷 kann die Übertragung von Hand unterbrochen werden.
• Während der Übertragung am Empfänger 01923 bzw. 01924 die

Taste P drücken, bis die grüne Led blinkt. Die Programmierung des Kanals abwarten, die durch das Blinken der diesem Kanal entsprechenden roten Led angezeigt wird.

- Zur Anzeige des Empfangspegels die Taste P drücken, bis die grüne Led erlischt; der Pegel ist anhand der Anzahl der aufleuchtenden roten Leds abzulesen:

• rote Led 1: schlechter Empfang
• rote Led 2: ausreichender Empfang grüne
• rote Led 3: guter Empfang
• rote Led 4: ausgezeichneter Empfang Um die Programmierungsphase zu verlassen, die Taste P drücken, bis die grüne Led wieder aufleuchtet.

- Falls sie noch nicht automatisch beendet wurde, die Konfigurationsübertragung durch den Uhrenthermostat unterbrechen, die Wahltaste 📄 drücken.

Bei Verwendung des 4-Kanal-Aktors 01924 muss die Prozedur für jeden Kanal, der konfiguriert werden soll, wiederholt werden.

5. RÜCKSETZUNG (RESET).

Halten Sie die Taste P 5 Sekunden lang gedrückt, um alle Parameter aus dem Programmspeicher zu löschen. Die Löschung wird durch gleichzeitiges Aufblinken aller roten Leds und des grünen Leds bestätigt.

6. WICHTIGSTE KENNDATEN.

• Versorgungsspannung: 230 V\~ ±10% 50-60 Hz
- Aufnahmeleistung: 2 VA
- Ausgänge:
- 01923: 1 Relaisausgang 6(2) A 250 V\~ mit blankem Umschaltkontakt
- 01924: 4 Relaisausgänge 6(2) A 250 V\~ mit blankem Umschaltkontakt
• Frequenzbereich Empfänger: 433.92 MHz
• Empfindlichkeit: ca. -106 dBm
- anschließbare Antennen:
- Steifdrahtantenne 17 cm (nicht mitgeliefert), für vertikale Ausrichtung, Anschluß an Klemme.
- 433 MHz-Antenne mit Koaxialkabel (für vom Gerät entfernte Installationsart oder bei Empfangsproblemen einzusetzen).

Das Gerät muß in jedem Fall an eine Steifdrahtantenne oder eine normale Antenne angeschlossen sein!

- Gehäuse: 6 Module 17,5 mm, zur Installation auf DIN-Schiene (60715 TH35)

• Schutzart: IP40

- Geräteklasse II:

• Anzahl der automatischen Zyklen: 100.000

• Art der Kontaktöffnung: Mikrotrennung

• Schaltart: 1B
- Tracking-Index: PTI175
• Umweltbelastung: 2 (normal)
• Temperaturbereich: 0 °C +55 °C
• Temperaturbereich für Versand und Lagerung: -25 °C +60 °C
• Nenn-Impulsspannung: 4000 V
- Softwareklasse: A

7. ANWEISUNGEN FÜR DIE INSTALLATION.

• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Vor Hantieren mit der Anlage die Netzspannung durch Betätigung des Hauptschalters ausschalten.
• Die gelb/grünen isolierten Leitungen nur für die Erdverbindung benutzen.
• Sicherstellen, dass der Durchmesser der Zufuhrkabel der Netzlast entspricht und in jedem Fall nicht unter 1,5 mm ^2 liegt.
  • Die Leitungen sorgfältig abklemmen, da ungenaue Fixierungen zu einer Überhitzung führen können, die Brandgefahr zur Folge hat.

VIMAR

8. ENTSPRECHUNG ZU DEN NORMEN.

RED-Richtlinie.

Normen EN 60730-2-7, EN 60730-2-9, EN 300 220-2, EN 301 489-3, EN 62311.

Vimar SpA erklärt, dass die Funkanlage der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung steht im Produktdatenblatt unter folgender Internetadresse zur Verfügung: www.vimar.com.

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern mit einer Verkaufsfläche von mindestens 400 m² können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem Recycling, der Behandlung und der umweltvorträglichen Entsorgung zugetührten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerät besteht.

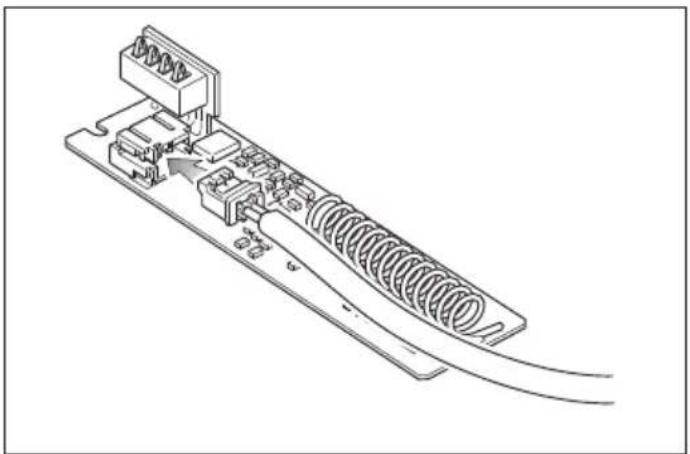

Fernsteuerung über Funkfrequenz-Sendemodul.

Zur Fernwirksteuerung der Einschaltung des Chronothermostats bzw. Thermostats müssen Sie mit dem Kabel das Funkfrequenz-Sendemodul an eine Telefon-Wähltastatur mit Schaltglied anschließen.

01921.1

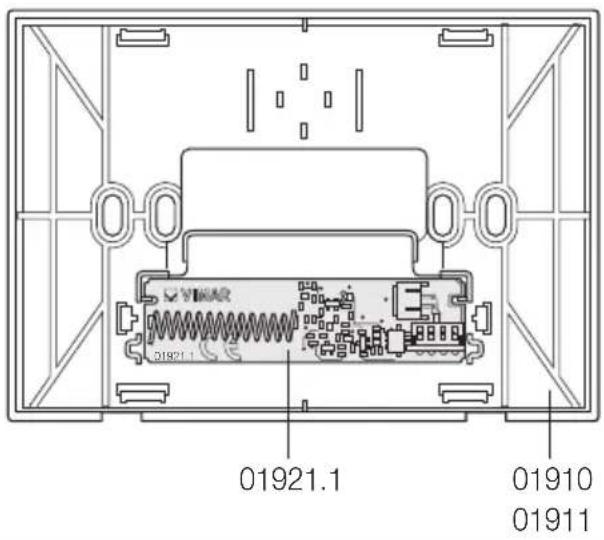

Fernsteuerung über Funkfrequenz-Sendemodul.

01921.1 01921.1 01910 01911

VIMAR

Anschlußbeispiel.

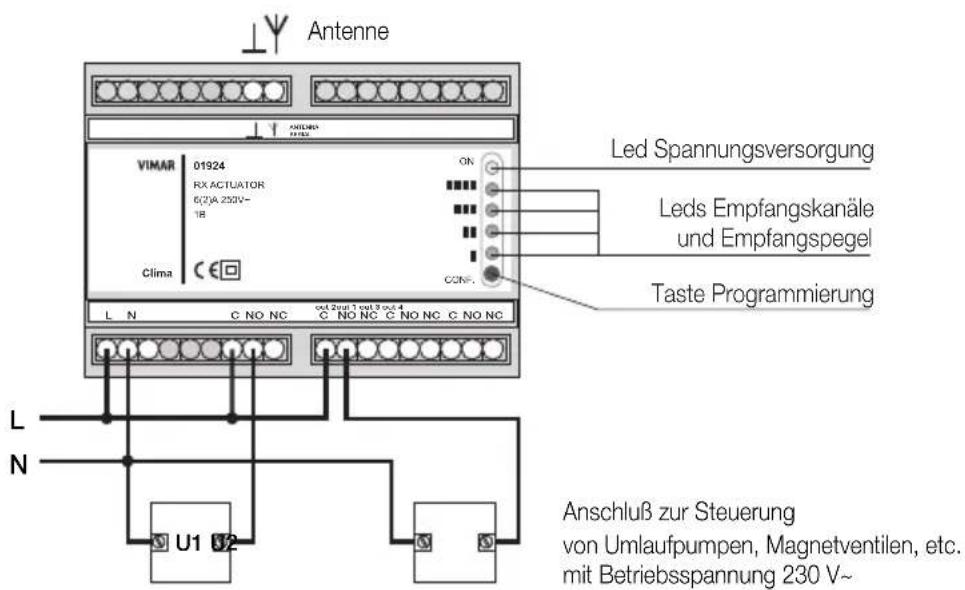

Antenne VIMAR 01924 RX ACTUATOR 6(2)A 230V~ 18 Clima ON LED Spannungsversorgung Leds Empfangskanäle und Empfangspegel Taste Programmierung L N C NO NC out 2 out 1 out 3 out 4 C NO NC C NO NC C NO NC C NO NC L N U1 U2 Anschluß zur Steuerung von Umlaufpumpen, Magnetventilen, etc. mit Betriebsspannung 230 V~
