ELITE 14 PRF0037991B - απορροφητήρας ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Elica
Μοντέλο	ELITE 14 PRF0037991B
Έκδοση χρήσης	Αναρρόφησης (εξωτερική απαγωγή) ή φιλτραρίσματος (εσωτερική ανακύκλωση)
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Αριθμός ταχυτήτων	3
Φωτισμός	Λαμπτήρας LED 3 W, υποδοχή E14, 230 V
Φίλτρο λίπους	Μεταλλικό φίλτρο, μηνιαίος καθαρισμός (χέρι ή πλυντήριο πιάτων)
Φίλτρο ενεργού άνθρακα (προαιρετικό)	Αντικατάσταση κάθε 4 μήνες σε έκδοση φιλτραρίσματος
Ελάχιστη απόσταση ασφαλείας (ηλεκτρική κουζίνα)	50 cm
Ελάχιστη απόσταση ασφαλείας (κουζίνα αερίου ή μικτή)	65 cm
Διάμετρος σύνδεσης απαγωγής	Ίση με τη φλάντζα (δεν παρέχεται, αγοράζεται)
Τύπος χειριστηρίου	Πίνακας ελέγχου με διακόπτες για φώτα και ταχύτητες
Συντήρηση	Εξωτερικός καθαρισμός με υγρό πανί και ουδέτερο απορρυπαντικό, όχι λειαντικά ή οινόπνευμα
Προστασία	Τυποποιημένος διακόπτης για πλήρη αποσύνδεση (αν δεν υπάρχει προσβάσιμη πρίζα)
Συμμόρφωση	Οδηγίες ΕΚ: ασφάλεια, επιδόσεις, ΗΜΣ

Συχνές ερωτήσεις - ELITE 14 PRF0037991B ELICA

Ποια ελάχιστη απόσταση πρέπει να εγκατασταθεί μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Για ηλεκτρική κουζίνα, η ελάχιστη απόσταση είναι 50 cm· για κουζίνα αερίου ή μικτή, είναι 65 cm. Πάντα να ακολουθείτε τις οδηγίες του κατασκευαστή της κουζίνας σας εάν αυτές είναι μεγαλύτερες.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο άνθρακα;

Ναι, εάν χρησιμοποιείτε τον απορροφητήρα σε έκδοση αναρρόφησης (εξωτερική απαγωγή), το φίλτρο άνθρακα δεν είναι απαραίτητο. Σε έκδοση φιλτραρίσματος (ανακύκλωση), είναι υποχρεωτικό για την απομάκρυνση των οσμών.

Πόσο συχνά πρέπει να καθαρίζω το φίλτρο λίπους;

Συνιστάται να καθαρίζετε το μεταλλικό φίλτρο λίπους μία φορά το μήνα, με το χέρι με ένα μη επιθετικό απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο.

Πώς αλλάζω τον λαμπτήρα του απορροφητήρα;

Αποσυνδέστε τη συσκευή, αφαιρέστε τη σχάρα αναρρόφησης, αντικαταστήστε τον ελαττωματικό λαμπτήρα με έναν λαμπτήρα τύπου 3 W, υποδοχή E14, 230 V. Τοποθετήστε ξανά τη σχάρα.

Τι να κάνω αν ο φωτισμός δεν λειτουργεί μετά την αντικατάσταση του λαμπτήρα;

Ελέγξτε ότι ο λαμπτήρας έχει τοποθετηθεί σωστά στην υποδοχή του. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την υπηρεσία εξυπηρέτησης μετά την πώληση.

Μπορώ να συνδέσω τον απορροφητήρα σε μια τυπική πρίζα;

Ναι, εάν παρέχεται πρίζα, συνδέστε την σε μια συμβατή επιτοίχια πρίζα. Εάν η πρίζα δεν είναι προσβάσιμη μετά την εγκατάσταση, εγκαταστήστε έναν τυποποιημένο διακόπτη για πλήρη αποσύνδεση.

Πώς να εγκαταστήσω τον απορροφητήρα σε έκδοση αναρρόφησης;

Συνδέστε τη φλάντζα σύνδεσης (πάνω από τον απορροφητήρα) με έναν εξωτερικό αγωγό απαγωγής ίδιας διαμέτρου. Αφαιρέστε το φίλτρο άνθρακα εάν υπάρχει. Χρησιμοποιήστε έναν σωλήνα ελάχιστου μήκους με όσο το δυνατόν λιγότερες καμπές (μέγιστη γωνία 90°).

Είναι δυνατόν να πλύνω το φίλτρο άνθρακα;

Όχι, το φίλτρο ενεργού άνθρακα δεν καθαρίζεται. Πρέπει να αντικαθίσταται το αργότερο κάθε 4 μήνες, ανάλογα με τη συχνότητα χρήσης και τον καθαρισμό του φίλτρου λίπους.

Τι να κάνω αν ο απορροφητήρας δεν ανάβει;

Πρώτα ελέγξτε την ηλεκτρική τροφοδοσία (πρίζα, διακόπτης). Βεβαιωθείτε ότι ο λαμπτήρας είναι σωστά τοποθετημένος. Εάν τίποτα δεν λειτουργεί, επικοινωνήστε με την τεχνική υποστήριξη.

Πώς να μειώσω την περιβαλλοντική επίπτωση κατά τη χρήση του απορροφητήρα;

Χρησιμοποιήστε την ελάχιστη ταχύτητα κατά το μαγείρεμα, αφήστε τον απορροφητήρα να λειτουργήσει για λίγα λεπτά μετά το τέλος. Χρησιμοποιείτε τις υψηλές ταχύτητες μόνο σε περίπτωση έντονου καπνού. Αντικαθιστάτε τα φίλτρα τακτικά για να διατηρείται η αποτελεσματικότητά τους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELITE 14 PRF0037991B ELICA

Σημείωση: Τα πεδία με την υπογραφή αφορούν προαιρετικά εξαρτήματα που είναι διαθέσιμα μόνο για ορισμένα μοντέλα. Τα εξαρτήματα αυτά δεν παρέχονται δωρεάν.

Προσοχή

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή. - Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που

ενέχονται.

Μην ανάβετε μικρή φλόγα για να ανάψετε το μάτι. Ο καπνός και η οσμή δεν πρέπει να μεταφέρονται σε άλλους χώρους χωρίς εξαερισμό. Όταν στον χώρο του μαγειρέματος υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), με μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαριότητα των φίλτρων μπορεί να προκαλέσει πυρκαγιές. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Η χρήση δεν επαρκής ουσιά καταστρέφει τα για ρικά και μπορεί να προκαλέσει τύφλωση, για αυτό θα πρέπει να αποφεύγεται.

Το τύμπανο πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύγεται φθορά από υπερπλήρωση λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα δεν είναι σε λειτουργία, τα προστατευτικά του απροσδιόριστου μπορεί να είναι ανοιχτά.

Μην ενεργείτε σε οποιοδήποτε ηλεκτρικό δέλτα εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται πάντα οι τοπικοί κανόνες για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των κλινών. Ο αέρας του απορροφητήρα δεν πρέπει να κατευθύνεται σε άτομα που χρησιμοποιείται για την εκκένωση καπνού που παράγονται από οικιακές συσκευές καύσης ή άλλου είδους καύσης. Μην προστατεύετε την άφεση του απορροφητήρα χωρίς σωστά τοποθετημένο, εξαιτίας ενεχόμενου κινδύνου ηλεκτροπληξίας. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το αλεξικόρυφο! Μην χρησιμοποιείτε ποτέ τον απορροφητήρα ως στήριγμα, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή αν δεν παρέχονται, προμηθευτείτε τον από το κατάστημα βίδας. Χρησιμοποιήστε σωστά είδη βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ!

Εάν η εγκατάσταση βιδών και στηριγμάτων στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να προκληθούν κίνδυνοι ηλεκτρικής βλάβης. Να χρησιμοποιείται από προγραμματιστή, χρόνο, έξυπνο τηλεχειριστήριο ή οποιαδήποτε άλλη συσκευή που ενεργοποιείται αυτόματα.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την οδηγία 2012/19/EC σχετικά με τα απορριπτόμενα ηλεκτρικά και ηλεκτρονικά είδη (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη των αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Γι' αυτό το λόγο πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

ειδών. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για πιο σωστή χρήση ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε το απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργεί για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την ενισχυμένη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται για να διατηρηθεί μια καλή απόδοση της μονάδας. Καθαρίστε το φίλτρο ατμού όταν χρειάζεται για μια καλή απόδοση του φίλτρου αυτού. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως απορροφητής εξωτερικής εκκένωσης (με αεραγωγό) είτε ως φίλτρο ανακυκλοφορίας.

Έκδοση εξαερισμού

Σε αυτή την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο αγωγός εξαερισμού δεν παρέχεται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι ανάλογη με τη διάμετρο του δακτυλίου σύνδεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε

αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης και στερεώστε τον στον τοίχο με διάμετρο ανάλογη της εξόδου αέρα.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν πιο κοντό. Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (ελάχιστη γωνία: 90°! Αποφύγετε τραχιές αλλαγές της διατομής του αγωγού.

Προσοχή! Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Έκδοση φίλτρου

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγόμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα φίλτρο προστασίας, βασισμένο στον εξέχοντα άνθρακα.

Προσοχή! Εάν ο απορροφητήρας δεν προέρχεται με φίλτρο άνθρακα, τότε πρέπει να παραγγελθεί και να τοποθετηθεί.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης εστίας και του κάτω μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικών κουζινών και των 65 εκ. στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση εστίας υγραερίου καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η τροφοδοσία, συνδέστε τον απορροφητήρα με παροχή ρεύματος, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η τροφοδοσία (προβλεπόμενη σε υψηλή ασφάλεια με το ρεύμα) ή η τροφοδοσία δεν είναι σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εφαρμόστε έναν διπολικό διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

Προειδοποίηση!

Στη σύνδεση του συστήματος του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά σφιγμένο.

Ο απορροφητήρας έχει ηλεκτρικό καλώδιο

τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε το από την υπηρεσία τεχνικής βοήθειας.

Εγκατάσταση

Πριν να αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε είναι κατάλληλο για τον επιλεγμένο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους. Αφαιρέστε τα φίλτρα λίπους ή άνθρακα, εάν παρέχονται (δείτε επίσης σχετική παράγραφο). Αυτό το αυτό τοποθετείται μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον τύπο φιλτραρίσματος. Ελέγξτε (για τη μεταφορά της συσκευής) ότι δεν υπάρχει άλλο προϊόν μέσα στον απορροφητήρα (π.χ. τακάκια βίδες, εγγυήσεις, κλπ), τελικά αφαιρέστε τα και κρατήστε τα.

Το συγκεκριμένο είδος απορροφητήρα πρέπει να είναι στερεωμένο είτε σε τοίχο είτε σε άλλο είδος υποστήριξης.

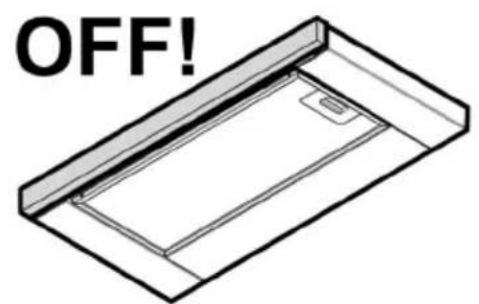

Λειτουργία

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει τη δυνατότητα επιλογής ταχυτήτων και με διακόπτη φωτισμού για να ελέγχετε το φως στην μαγειρική ζώνη.

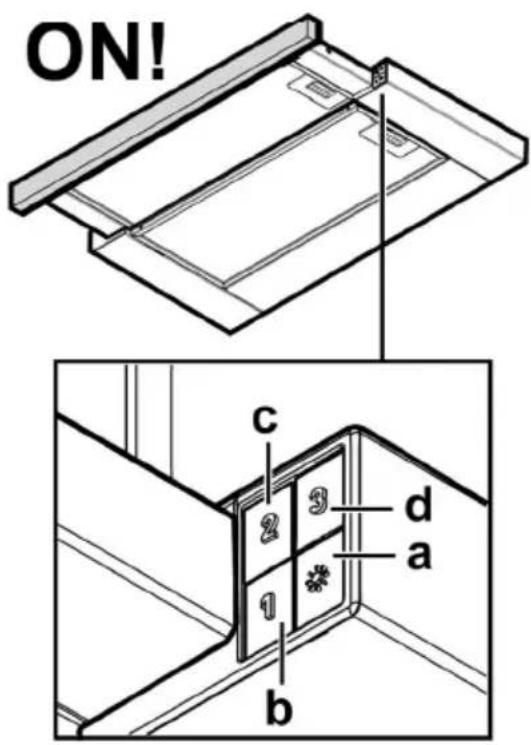

α. Διακόπτης φωτός ON/OFF. β. Διακόπτης ON/OFF και επιλογή ταχύτητας 1 γ. Επιλογή ταχύτητας 2 δ. Επιλογή ταχύτητας 3

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί ή ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

ΑΠΟΡΡΥΠΑΝΤΙΚΑ ΧΡΟΝΟΝ ΔΙΑΛΥΤΙΚΩΝ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ. 10-21

Συγκρατεί τα σωματίδια λίπους που προέρχονται από ατμούς.

Πρέπει να καθαρίζεται για ορατόν καιρό ή απορρυπαντικά που δεν χαράσσουν, είτε στο χέρι είτε στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για τα λίπη μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Για να βγάλετε το φίλτρο για τα λίπη τραβήξτε τη λαβή ατσουμπονάκης.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Εικ.20

Απόρροια της διαφορετικής σου προέρχονται τα μαγειρέματα.

Ο καθαρισμός του έργου αέρα συντελείται λίγο πριν από την παρατεταμένη χρήση, ανάλογα με τον τύπο του φίλτρου και τη συχνότητα καθαρισμού του φίλτρου για τα ΑΙΝ.

Σε κάθε περίπτωση είναι απαραίτητη η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Το φίλτρο άνθρακα μπορεί να πλυθεί ή να ανανεωθεί.

Αφαιρέστε το φίλτρο αυτού.

Προσπαθήστε ένα ιατρικό άνθρακα ανά λεύγα και συνοδέψτε το έντο απορροφημένο.

Επανασυνδέστε το φίλτρο αυτού.

Αντικατάσταση λαμπών

Αποσυνδέστε το απορροφητήρα από το ηλεκτρικό ρεύμα.

Λαμπτήρας	Ioχύς (W)		Βύσμα
	3		E14
Τάση (V)		Διαστάσεις (mm)
230		55 (Mήκος Κέντρου Φωτός)
Κωδικός ILCOS D (σύμφωνα με τον IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Επανατοποθετήστε τα φίλτρα αυτού.

Σε περίπτωση που ο φωτισμός δεν λειτουργεί, ελέγξτε για την σωστή τοποθέτηση των λαμπών στις θέσεις τους πριν καλέσετε την τεχνική βοήθεια.
