20446.N - Θερμοστάτης Vimar - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρονικός χρονοθερμοστάτης ON/OFF
Μάρκα	Vimar
Μοντέλο	20446.N
Τροφοδοσία	3 V DC από 2 μπαταρίες AA LR6 1,5 V (παρέχονται)
Μπαταρία εφεδρείας	CR2032 (για αποθήκευση προγραμμάτων)
Διάρκεια ζωής μπαταριών	Άνω του ενός έτους
Τύπος ρύθμισης	ON/OFF (όλο ή τίποτα)
Εύρος ρύθμισης θέρμανσης/κλιματισμού	+5 °C έως +35 °C
Εύρος ρύθμισης αντιπαγετικής	+4 °C έως +15 °C
Ρυθμιζόμενη θερμική διαφορά	0,1 °C έως 1 °C
Ακρίβεια ανάγνωσης	≤ ±0,5 °C μεταξύ 15 και 30 °C· ≤ ±0,8 °C στα άκρα
Ανάλυση οθόνης και ρύθμισης	0,1 °C
Μονάδα θερμοκρασίας	Κελσίου (°C) ή Φαρενάιτ (°F) επιλέξιμο
Προγραμματισμός	Καθημερινός και εβδομαδιαίος, 3 προγραμματιζόμενα επίπεδα (+ αντιπαγετική)
Έξοδος ρελέ	Επαφή μετατροπής 5(2) A 250 V~
Είσοδος τηλεχειρισμού	Για τηλεφωνικό επιλογέα (ακροδέκτες INPUT)
Οθόνη	Ευρεία οθόνη: θερμοκρασία δωματίου, ημέρα, ώρα, κατάσταση, προγραμματισμένο προφίλ
Κλάση ErP	Κλάση I, συμβολή 1%
Βαθμός προστασίας	IP40 με βίδες αφαίρεσης· IP20 χωρίς
Θερμοκρασία λειτουργίας	0 °C έως +40 °C
Διαστάσεις (σε μονάδες)	3 μονάδες (πλάτος 17,5 mm ανά μονάδα)
Βάρος	Περίπου 150 g (με μπαταρίες)
Συντήρηση	Αντικατάσταση μπαταριών AA και μπαταρίας εφεδρείας CR2032 εάν χρειαστεί
Καθαρισμός	Καθαρισμός με στεγνό και μαλακό πανί· μη χρησιμοποιείτε χημικά
Ασφάλεια	Συσκευή κλάσης II με κυκλώματα SELV· διάταξη αφαίρεσης βιδών
Ανταλλακτικά	Μπαταρίες AA, μπαταρία εφεδρείας CR2032, βίδες αφαίρεσης
Δυνατότητα επισκευής	Αντικατάσταση μπαταριών από τον χρήστη· για άλλες επισκευές, επικοινωνήστε με επαγγελματία

Συχνές ερωτήσεις - 20446.N Vimar

Πώς ρυθμίζω την ώρα και την ημέρα στον θερμοστάτη Vimar 20446.N;

Πατήστε το πλήκτρο P μέχρι να δείτε το όνομα της ημέρας να αναβοσβήνει. Χρησιμοποιήστε τα πλήκτρα ▲/▼ για να επιλέξετε την ημέρα και μετά πατήστε OK. Στη συνέχεια, ρυθμίστε τις ώρες και τα λεπτά με τον ίδιο τρόπο.

Τι κάνω όταν το σύμβολο μπαταρίας αναβοσβήνει στην οθόνη;

Το σύμβολο δείχνει ότι οι μπαταρίες τροφοδοσίας είναι σχεδόν άδειες. Αντικαταστήστε τις δύο μπαταρίες AA LR6 το συντομότερο δυνατό. Εάν το σύμβολο είναι σταθερά αναμμένο, το ρελέ έχει τεθεί σε OFF· αντικαταστήστε αμέσως τις μπαταρίες.

Πώς προγραμματίζω ένα αυτόματο εβδομαδιαίο πρόγραμμα;

Πατήστε P μέχρι να δείτε PROG και το όνομα της ημέρας να αναβοσβήνει. Επιλέξτε την ημέρα με ▲/▼ και μετά OK. Για κάθε ώρα (0 έως 23), επιλέξτε ένα επίπεδο θερμοκρασίας (T1, T2, T3) με ▲/▼ και επιβεβαιώστε με OK. Για να αντιγράψετε το πρόγραμμα στην επόμενη ημέρα, πατήστε OK όταν αναβοσβήνει το COPY.

Πώς μεταβαίνω σε χρονομετρημένη χειροκίνητη λειτουργία;

Πατήστε το πλήκτρο F μέχρι να δείτε τα σύμβολα ☐ και να αναβοσβήνουν. Χρησιμοποιήστε ▲/▼ για να ρυθμίσετε τη διάρκεια (μέγιστο 99 ώρες) και μετά πατήστε OK. Ο θερμοστάτης θα λειτουργεί χειροκίνητα για αυτό το διάστημα.

Πώς διαμορφώνω την αντιπαγετική λειτουργία;

Πατήστε F μέχρι να δείτε το σύμβολο αντιπαγετικής ❄ να αναβοσβήνει. Ρυθμίστε την επιθυμητή θερμοκρασία μεταξύ 4 και 15 °C με ▲/▼ και μετά πατήστε OK. Αυτή η λειτουργία δεν είναι διαθέσιμη σε λειτουργία κλιματισμού.

Τι κάνω αν η συσκευή δεν ανταποκρίνεται;

Ελέγξτε πρώτα τις μπαταρίες: αντικαταστήστε τες εάν χρειαστεί. Εάν το πρόβλημα παραμένει, κάντε μια επαναφορά: αφαιρέστε τις μπαταρίες, περιμένετε 30 δευτερόλεπτα και τοποθετήστε τες ξανά. Θα χρειαστεί να επαναπρογραμματίσετε την ώρα και την ημέρα.

Πώς συνδέω έναν τηλεφωνικό επιλογέα στον θερμοστάτη;

Συνδέστε την ελεύθερη επαφή δυναμικού του επιλογέα στους ακροδέκτες INPUT του θερμοστάτη. Το κλείσιμο της επαφής θέτει σε χειροκίνητη λειτουργία και κλειδώνει τα πλήκτρα. Το άνοιγμα ενεργοποιεί την αντιπαγετική (θέρμανση) ή OFF (κλιματισμός).

Πώς αλλάζω την κλίμακα θερμοκρασίας από Κελσίου σε Φαρενάιτ;

Πατήστε P μέχρι να δείτε °C ή °F να αναβοσβήνει. Χρησιμοποιήστε ▲/▼ για να επιλέξετε την επιθυμητή κλίμακα και μετά πατήστε OK.

Τι κάνω αν η οθόνη εμφανίζει '☐' (άδεια μπαταρία);

Το σύμβολο δείχνει ότι η φόρτιση των μπαταριών έχει εξαντληθεί. Η έξοδος είναι αναγκασμένη σε OFF. Αντικαταστήστε αμέσως τις μπαταρίες AA LR6. Μετά την αντικατάσταση, ρυθμίστε ξανά την ώρα και την ημέρα.

Είναι δυνατόν να επιβληθεί προσωρινά η θερμοκρασία στην αυτόματη λειτουργία;

Ναι, στην αυτόματη λειτουργία χρησιμοποιήστε τα πλήκτρα ▲/▼ για να τροποποιήσετε την εμφανιζόμενη θερμοκρασία. Αυτή η τροποποίηση δεν αλλάζει το αποθηκευμένο πρόγραμμα και παραμένει ενεργή μέχρι την επόμενη προγραμματισμένη αλλαγή ώρας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 20446.N Vimar

Χρονοθερμοστάτης με μπαταρίε

ITALIANO

Χρονοθερμοστάτης με μπαταρίε 91

ATTENZIONE!

Οταν το σύμβολο παναβοσβήνει, οι μπαταροίες τροφοδοσ'ίας εξαντλούνται. ΧΡΕΙΑΖΟΝΤΑΙ ΑΜΕΣΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗ!

Οταν το σύμβολο □ είναι αναμμένο, το ρελλέ εξόδου περνά αυτόματα στην κατάσταση OFF. ΑΝΤΙΚΑΤΑΣΤΕΙΣΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ!

Οι άδειες μπατρίες αντικαθιστούμενες δεν ακυρώνουν προγραμματα ή ρυθμίσεις. Μετά την αντικατάσταση των μπαταριών, πρέπει να ρυθμιστούν ξανά μόνο η ώρα και η ημέρα της εβδοάδος.

VIMAR

ΠΕΡΙΕΧΟΜΕΝΑ.

1. Περιγραφη 92
2. Πεδιο εφαρμογησ 92
3. Εγκατασταση 92
4. Προσοψη, χειριστηρια και οθονη 93
5. ΣυνδεσειΣ.

5.1. Κυκλοφορητές, καυστήρες, ηλεκτροβαλβίδες 94
5.2. Μηχανοκίνητες βαλβίδες 94
5.3. Έλεγχος μέσω τηλεφώνου 95
5.4. Τοποθέτηση/Αντικατάσταση εφεδρικής μπαταρίας 96
5.5. Τοποθέτηση/Αντικατάσταση μπαταριών τροφοδοσίας 98

1. Ασφαλεια κατα τησ αποσυνδεσησ 99
2. Λεπουργια των κουμπιων 100
3. Λεπουργια 101
4. Προγραμματισμοσ 102
   10 Kupia xapaktnpiotika 106
5. Κανονεσ εγκαταστασησ 107
6. Κανονισμοι αναφορασ 107

VIMAR

1. ПЕРИГРАФН.

Ηλεκτρονικός χρονοθερμοστάτης για τον έλεγχο ΟΝ/ΟFF της θερμοκρασίας περιβάλλοντος (θέρμανση και κλιματισμός), ημερήσιος/εβδομαδιαίος προγραμματισμός, μηχανισμός ελέγχου θερμοκρασίας κατηγορίας I (συνεισφορά 1%), είσοδος για απομακρυσμένη ενεργοποίηση/ απενεργοποίηση από τηλεφωνικό επιλογέα, έξοδος με ρελέ ανταλλαγής 5(2) Α 250 V\~, τροφοδοσία με μικρές μπαταρίες AA LR6 1,5 V - 3 μονάδες.

2. ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ.

Η συσκευή είναι κατάλληλη για έλεγχο της θερμοκρασίας περιβάλλοντος επεμβαίνοντας στο κύκλωμα ελέγχου του καυστήρα ή του κυκλοφορητή (θέρμανση) ή στο κύκλωμα ελέγχου του κλιμαπιστικού (κλιμαπισμός), εξασφαλίζοντας την ιδανική θερμοκρασία καθημερινά και για όλη την εβδομάδα. Η ευρύχωρη οθόνη του εμφανίζει τη θερμοκρασία περιβάλλοντος, την ημέρα, την ώρα, την κατάσταση λειπουργίας της εγκατάστασης και την ημερήσια ρύθμιση της θερμοκρασίας για το εκτελούμενο πρόγραμμα. Με τη χρήση των 2 τηλεχειριστηρίων επιτρέπεται ο κεντρικός έλεγχος της θερινής χειμερινής λειπουργίας και της μείωσης της θερμοκρασίας.

3. ΕΓΚΑΤΑΣΤΑΣΗ.

Η συσκευή πρέπει να εγκαθίσταται σε εντοιχιζόμενα ή επίτοιχα κουτία με υποστηρίγματα και πλάκες Eikon, Arké Plana σε ύψος 1,5 m από το δάπεδο και σε κατάλληλη θέση για τη σωστή ανίχνευση της θερμοκρασίας περιβάλλοντος, αποφεύγοντας την εγκατάσταση σε εσοχές, πίσω από πόρτες και κουρτίνες ή σε ζώνες που επηρεάζονται από πηγές θερμότητας ή απμοσφαιρικούς παράγοντες. Ειδικότερα, πρέπει να αποφεύγεται η εγκατάσταση σε περιμετρικούς τοίχους ή σε συνδυασμό με συσκευές που παράγουν θερμότητα (π.χ. ρυθμιστές ή λαμπτήρες).

Για χρήση σε στεγνούς χώρους χωρίς σκόνη με θερμοκρασία απτό 0 °C έως +40 °C.

VIMAR

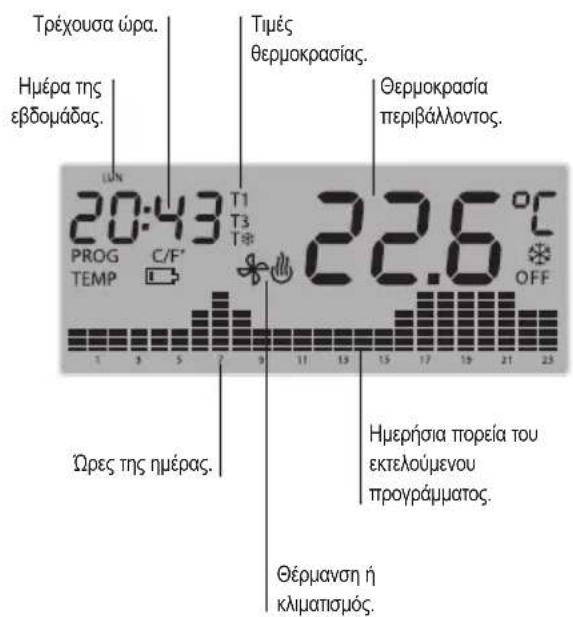

1. ΠΡΟΣΟΨΗ, ΧΕΙΡΙΣΤΗΡΙΑ ΚΑΙ ΟΘΟΝΗ.


P: Πρόσβαση στις λειτουργίες προγραμματισμού.
C: Διαγραφή ή επιστροφή στην προηγούμενη οθόνη.
Mouse: Για εισαγωγή και επιλογή αριθμητικών τιμών.
OK: Επιβεβαίωση ή μετάβαση στην επόμενη οθόνη.
F: Επιλογή τρόπου λειτουργίας.

VIMAR

5. ΣΥΝΔΕΣΕΙΣ.

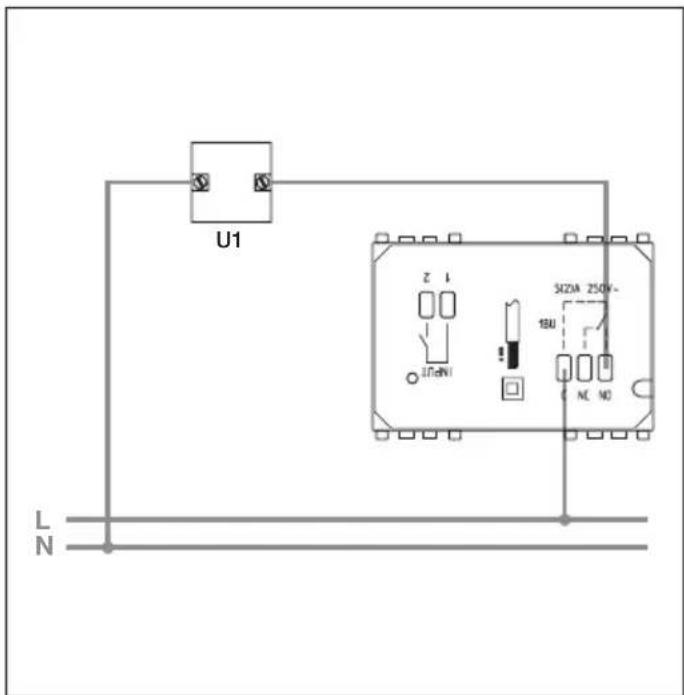

5.1 - Κυκλοφορητές, καυστήρες, ηλεκτροβαλβίδες.

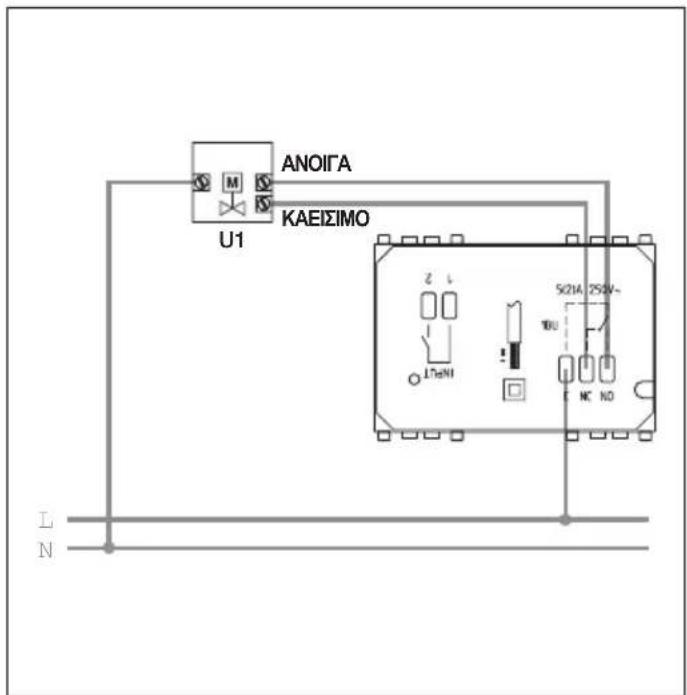

5.2 - Μηχανοκίνητες βαλβίδες.

5.3 - Έλεγχος μέσω τηλεφώνου.

Μπορείτε να ελέγξετε τη λεπουργία του χρονοθερμοστάτη εξ αποστάσεως μέσω τηλεφώνου που συνδέεται στους ακροδέκτες INPUT.

Κλείνοντας την επαφή ο χρονοθερμοστάτης τίθεται σε χειροκίνητη λεπουργία και τα κουμπιά P, C, “▲” “▼” (οριζόντια μπάρα), OK, F κλειδώνουν (πιέζοντας οποιοδήποτε κουμπί στην οθόνη αναβοσβήνει το σύμβολο ⑧ επί 3 s περίπτου).

Ανοίγοντας την επαφή ο χρονοθερμοστάτης τίθεται:

• Σε αντιπαγωτική λειτουργία εάν έχετε επιλέξει λειτουργία θέρμανσης.
• Σε κατάσταση OFF (σβήσιμο) εάν έχετε επιλέξει λειτουργία κλιματισμού. Στη φάση αυπή τα κουμπιά του χρονοθερμοστάτη δεν είναι κλειδωμένα και επιτρέπεται οποιαδήποτε επέμβαση στη διάταξη.

Σύνδεση με τηλέφωνο μέσω καθαρής επαφής χωρίς δυναμικό περιβάλλον μόνο SELV.

VIMAR

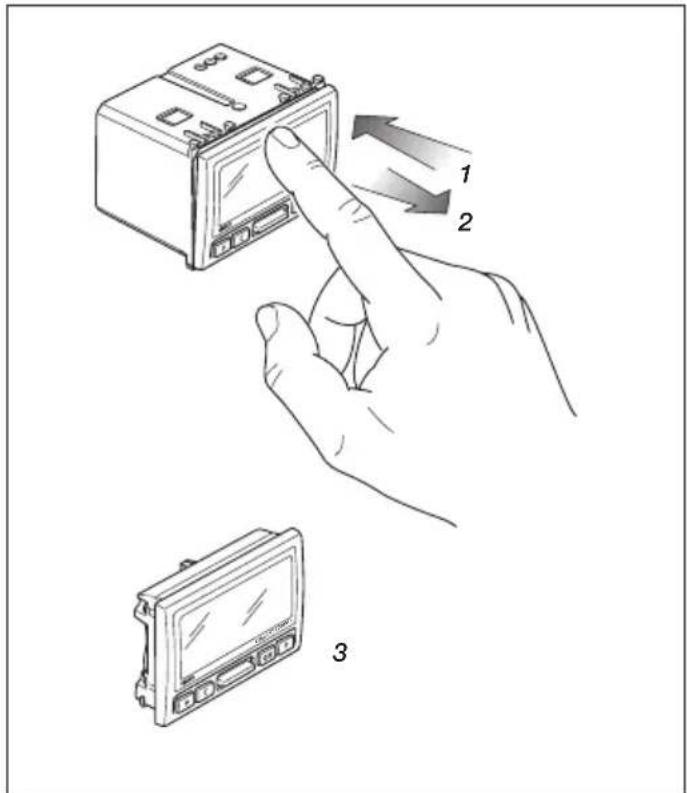

5.4 - Τοποθέτηση/Αντικατάσταση εφεδρικής μπαταρίας.

Η εφεδρική μπαταρία (τύπου CR2032) επιτρέπει την τροποποίηση των ρυθμίσεων και του προγραμματισμού ακόμη και όταν η συσκευή δεν βρίσκεται στη θέση της. Επίσης, σε περίπτωση διακοπής του ρεύματος, εξασφαλίζει τουλάχιστον επί 10 ημέρες την ενημέρωση της ώρας και της ημέρας και τη λειτουργία της οθόνης.

Όταν ο χρονοθερμοστάτης αποσυνδέεται από τη θέση του στην οθόνη εμφανίζεται το σύμβολο

Στην κατάσταση αυτή δεν επιπρέπεται ο έλεγχος της εξόδου με ρελέ.

Η εφεδρική μπαταρία είναι αναγκαία για τη σωστή λειτουργία της συσκευής.

VIMAR

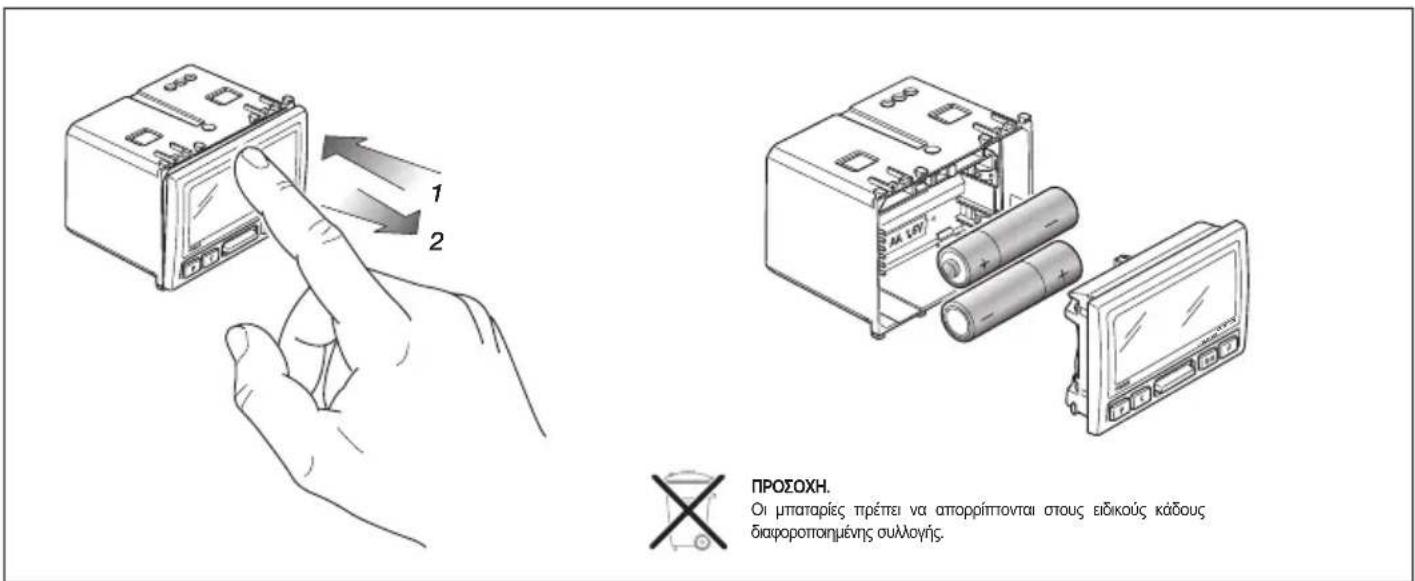

5.5 - Τοποθέτηση/Αντικατάσταση μπαταριών τροφοδοσίας.

Το σύμβολο (αποφορτισμένη μπαταρία) στην οθόνη υποδηλώνει το χαμηλό φορτίο των μπαταριών.

Προσοχή! Στη φάση αυτή η έξοδος βρίσκεται πάντοτε σε κατάσταση OFF.

Για την αποκατάσταση της σωστής λειτουργίας πρέπει να αντικαταστήσετε τις μπαταρίες.

VIMAR

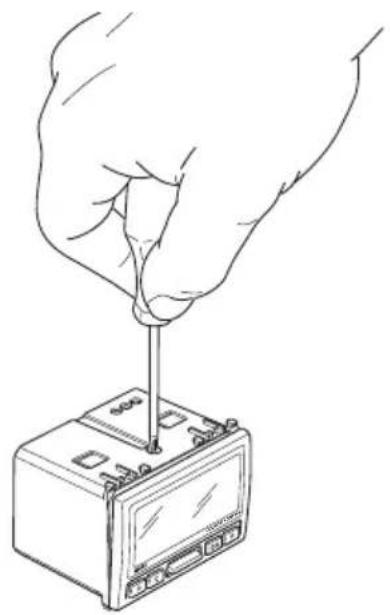

6. ΑΣΦΑΛΕΙΑ ΚΑΤΑ ΤΗΣ ΑΠΟΣΥΝΔΕΣΗΣ.

Βίδα γία εξάρτημα προοτασίας απο ηθελημένη αφαίρεση οτο πίσω μέρος του μηχανισμού

Βίδα γία εξάρτημα προοτασίας απο ηθελημένη αφαίρεση του μηχανισμού

7. ΛΕΙΤΟΥΡΓΙΑ ΤΩΝ ΚΟΥΜΠΙΩΝ.

• KOYMПІ Р.

Επιτρέπει την πρόσβαση στις διάφορες λειτουργίες προγραμματισμού.

Με διαδοχικές πιέσεις επιτρέπει την επιλογή:

- της ώρας και της ημέρας της εβδομάδας

- του αυτόματου προγράμματος

- των πιμών της θερμοκρασίας για τη χειροκίνητη λειτουργία, την ανπταγωτική λειτουργία, τα επίπεδα θερμοκρασίας T1, T2, T3 και την απόκλιση της θερμοκρασίας

- θέρμανσης ή κλιματισμού

- της κλίμακας θερμοκρασίας.

• КОУМПІ С.

Επιτρέπει την ακύρωση μιας τροποποίησης ή την έξοδο από μια λεπουργία και την επιστροφή στην προηγούμενη.

• ΚΟΥΜΠΙ “▲” “▼” (κάθετη μπάρα).

Επιτρέτει την τροπτοποίηση ή/και την εμφάνιση των επιλεγμένων παραμέτρων (αύξηση/μείωση αριθμητικών τιμών και επιπτέδων θερμοκρασίας, επιλογή ημερών της εβδομάδας κλπτ.).

• KOУМПІ ОК.

Επιβεβαίωση των ρυθμίσεων.

• KOYMNI F.

Επιπρέπει την επιλογή του τρόπου λειτουργίας του χρονοθερμοστάτη. Με διαδοχικές πιέσεις επιλέγει:

- σβήσιμο

- σβήσιμο με χρονοδιακόττη

- αντιπαγωπική λειτουργία

- χειροκίνητη λειτουργία

- χειροκίνητη λειτουργία με χρονοδιακόττη

- αυτόματη λειτουργία.

VIMAR

8. ΛΕΙΤΟΥΡΓΙΑ.

Εκτελέστε τις ηλεκτρικές συνδέσεις, εγκαταστήστε τη συσκευή και στη συνέχεια τοποθετήστε τις μπαταρίες.

Εάν το ρελέ είναι ενεργοποιημένο, εμφανίζεται το σύμβολο με χειμερινή λειτουργία ή το σύμβολο με θερινή λειτουργία.

• ΣΒΗΣΙΜΟ.

Επιτρέπει το σβήσιμο της εγκατάστασης.

Πιέστε το κουμπί Τ έως ότου εμφανιστεί η επιθυμητή λειτουργία (η ένδείξη OFF αναβοσβήνει), πιέστε το κουμπί που αναβοσβήνει και στη συνέχεια το κουμπί OK.

• ΣΒΗΣΙΜΟ ΜΕ ΧΡΟΝΟΔΙΑΚΟΠΤΗ.

Επιτρέπει το σβήσιμο της εγκατάστασης για προκαθορισμένο χρονικό διάστημα.

Πέστε το κουμπί F έως ότου εμφανιστεί η επιθυμητή λεπουργία (τα σύμβολα και OFF αναβοσβήνουν), πιέστε το κουμπί που αναβοσβήνει, επιλέξτε την πιμή του χρόνου με το κουμπί “▲” “▼” (έως 99 ώρες) και στη συνέχεια πιέστε το κουμπί OK.

ΣΗΜ. Η πρόσβαση στη λεπουργία Σβήσιμο με χρονοδιακόττη από την κατάσταση OFF ή σε οποικαδήποτε άλλη λεπουργία με χρονοδιακόττη.

• ΑΝΤΙΠΑΓΩΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ.

Επιτρέπει την επιλογή μιας ελάχιστης θερμοκρασίας ώστε να αποφεύγονται βλάβες στους αγωγούς ή για να μην πέφτει η θερμοκρασία κάτω από μια συγκεκριμένη πιμή ασφαλείας.

Πιέστε το κουμπί Τ έως ότου εφανιστεί η επιθυμητή λειπουργία (το σύμβολο αναβοσβήνει). Επιλέξτε με το κουμπί “▲” “▼” την τιμή της θερμοκρασίας (από 4 έως 15 °C) και στη συνέχεια πιέστε το κουμπί OK.

ΣΗΜ. Η πρόσβαση στην Αντιπαγωπική λειπουργία δεν επιτρέπτεται από τη λειπουργία Κλιματισμού.

• XEIPOKINHTH ΛΕΙΤΟΥΡΓΙΑ.

Επιτρέπει το χειροκίνητο προγραμματισμό του ανάμματος και του σβησίματος της θέρμανσης και του κλιματισμού.

Πιέστε το κουμπί F έως ότου εμφανιστεί η επιθυμητή λεπουργία (το σύμβολο αναβοσβήνει) και στη συνέχεια πιέστε το κουμπί OK.

VIMAR

• XEIPOKINHTH ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΧΡΟΝΟΔΙΑΚΟΠΤΗ.

Επιτρέπει την επιλογή της χειροκίνητης λειτουργίας για προκαθορισμένο χρονικό διάστημα. Πιέστε το κουμπί F έως ότου εμφανιστεί η επιθυμητή λειτουργία (τα σύμβολα και αναβοσβήνουν). Επιλέξτε την τιμή του χρόνου με το κουμπί “▲” “▼” (έως 99 ώρες) και στη συνέχεια πιέστε το κουμπί OK.

ΣΗΜ. Η πρόσβαση στη Χειροκίνητη λειπουργία με χρονοδιακόττη από τη χειροκίνητη λειπουργία ή από οποιαδήποτε άλλη λειπουργία με χρονοδιακόττη.

• ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ.

Επιπρέτει την επιλογή της λεπουργίας βάσει του διαμορφωμένου αυτόματου προγράμματος.

Πέστε το κουμπί F έως ότου εμφανιστεί η επιθυμητή λειτουργία (τα ιστογράμματα θερμοκρασίας αναβοσβήνουν) και στη συνέχεια πιέστε το κουμπί OK.

ΣΗΜ. Μπορείτε να μεταβάλετε προσωρινά τις τιμές της θερμοκρασίας με το κουμπί (για παράδειγμα όταν η επιθυμητή τιμή έιναι μεγαλύτερη ή μικρότερη από την προγραμματισμένη). Η μεταβολή αυτή δεν τροπτοποιεί τις ρυθμίσεις του προγράμματος.

9. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ.

• PYOMISH ΩΡΑΣ ΚΑΙ ΗΜΕΡΑΣ.

Επιτρέπει την επιλογή της ημέρας και της τρέχουσας ώρας.

- Πέστε το κουμπί Ρ έως ότου εμφανιστεί η επιθυμητή λεπουργία (η ένδειξη της ημέρας αναβοσβήνει). Επιλέξτε με το κουμπί “▲” “▼” την ημέρα της εβδομάδας και στη συνέχεια πέστε το κουμπίΟΚ.

- Με το κουμπί “▲” “▼” επιλέξτε την ώρα (η ένδείξη της ώρας αναβοσβήνει) και στη συνέχεια πιέστε το κουμπίΟΚ.

- Με το κουμπί“▲”“▼” επιλέξτε τα λεπτά (η ένδειξη των λεπτών αναβοσβήνει) και στη συνέχεια πιέστε το κουμπίΟΚ.

Επιπρέττει την τροπτοποίηση του αυτόματου προγράμματος για κάθε ημέρα της εβδομάδας.

Ο προγραμματισμός αρχίζει από την ώρα 0 και ολοκληρώνεται με την επιλογή του επιπέδου θερμοκρασίας της ώρας 23.

- Πιέστε το κουμπί Ρ έως ότου εμφανιστεί η επιθυμητή λεπουργία (η ένδείξη της ημέρας αναβοσβήνει, ενώ η ένδείξη PROG και τα ιστογράμματα θερμοκρασίας παραμένουν σταθερά αναμμένα). Επιλέξτε με το κουμπί“▲”“▼” την ημέρα της εβδομάδας και στη συνέχεια πιέστε το κουμπίΟΚ.

- Με το κουμπί “▲” “▼” επιλέξτε το αντίστοιχο επίπεδο θερμοκρασίας για την επιλεγμένη ώρα (το ιστόγραμμα αναβοσβήνει) και στη συνέχεια πιέστε το κουμπί OK.

VIMAR

• Επαναλάβετε τη διαδικασία για όλες τις ώρες από 0 έως 23. Η αλλαγή της ώρας επιτυγχάνεται με τα κουμπιά Κ και ΟΚ (για μετάβαση στην επόμενη ώρα πέστε ΟΚ, για επιστροφή στην προηγούμενη πιέστε Ο).
• Μετά τον προγραμματισμό της ώρας 23 στην οθόνη αναβοσβήνει η ένδείξη COPY. Πιέζοντας ΟΚ το πρόγραμμα αντιγράφεται στην επόμενη ημέρα ενώ πιέζοντας C ο προγραμματισμός συνεχίζεται ανεξάρτητα για κάθε ώρα.

ΣΗΜ. Μπορείτε επίσης να προγραμματίσετε την ώρα ενεργοποίησης των επιπτέδων θερμοκρασίας κατά διαστήματα των 15 λεπτών.

Αφού επιλέξετε την ώρα, για να προγραμματίσετε το αντίστοιχο επίπεδο θερμοκρασίας πιέστε διαδοχικά το κουμπF (το διάστημα 15, 30 και 45 λεπτών εμφανίζεται επάνω αριοτερά στην οθόνη δίπλα από την επιλεγμένη ώρα).

Παράδειγμα: Εάν θέλετε να προγραμματίσετε το χρονοθερμοστάτη για μετάβαση στο επίπεδο θερμοκρασίας T3 την Πέμπτη στις 7.45:

• Πέστε το κουμπί Ρ έως ότου εμφανιστεί το αυτόματο πρόγραμμα.
• Με το κουμπί “▲” “▼” επλέξτε Πέμπτη (η ένδειξη GIO αναβοσβήνει).
• Πιέστε το κουμπί ΟΚ για να επιλέξετε την ώρα 7 (το ιστόγραμμα αναβοσβήνει).

• Με το κουμπί "▲" "▼" επλέξτε το επίπεδο θερμοκρασίας T3

• Πιέστε το κουμπί F έως ότου εμφανιστεί η ένδείξη 07:45 πάνω αριστερά στην οθόνη.

• Πιέστε το κουμπί ΟΚ για επιβεβαίωση του προγραμματισμού.

VIMAR

• TIMEΣ ΘΕΡΜΟΚΡΑΣΙΑΣ.

Επιτρέπει τον προγραμματισμό όλων των τιμών θερμοκρασίας που χρησιμοποιούνται για τη χειροκίνητη λειτουργία, την ανπιταγωτική λειτουργία, το αυτόματο πρόγραμμα (επίπεδα θερμοκρασίας T1, T2, T3) και την απόκλιση θερμοκρασίας.

- Χειροκίνητη λειτουργία

Πιέστε το κουμπί Ρ έως ότου εμφανιστεί η επιθυμητή λειτουργία (η τιμή της θερμοκρασίας αναβοσβήνει). Επιλέξτε με το κουμπί “▲” “▼” την επιθυμητή τιμή θερμοκρασίας και στη συνέχεια πιέστε το κουμπί ΟΚ για επιβεβαίωση και μετάβαση στην αντιπαγωτική λειτουργία.

- Αντιπαγωτική λειτουργία.

Επιλέξτε με το κουμπί “▲” “▼” (η ένδειξη TEMP παραμένει σταθερά αναμμένη ενώ η τιμή της θερμοκρασίας αναβοσβήνει) προγραμματίστε τη θερμοκρασία αντιπαγωτικής λειτουργίας (από 4 έως 15 °C) και στη συνέχεια πιέστε το κουμπί OK για επιβεβαίωση και μετάβαση στον προγραμματισμό του επιπέδου θερμοκρασίας T1.

- Επίπεδο T1.

Επιλέξτε με το κουμπί “▲” “▼” (οι ενδείξεις TEMP και T1 παραμένουν σταθερά αναμμένες ενώ η τιμή της θερμοκρασίας αναβοσβήνει) προγραμματίστε την επιθυμητή τιμή του επιπέδου T1 και στη συνέχεια πιέστε το κουμπί ΟΚ για επιβεβαίωση και μετάβαση στον προγραμματισμό του επιπέδου θερμοκρασίας T2.

- Επίπεδο T2.

πιλέξτε με το κουμπί“▲”“▼” (οι ενδείξεις ΤΕΜΡ και Τ2 παραμένουν σταθερά αναμμένες ενώ η τιμή της θερμοκρασίας αναβοσβήνει) προγραμματίστε την επιθυμητή τιμή του επιπέδου Τ2 και στη συνέχεια πιέστε το κουμπί ΟΚ για επιβεβαίωση και μετάβαση στον προγραμματισμό του επιπέδου θερμοκρασίας Τ3.

- Επίπεδο T3.

Επιλέξτε με το κουμπί “▲” “▼” (οι ενδείξεις TEMP και T3 παραμένουν σταθερά αναμμένες ενώ η τιμή της θερμοκρασίας αναβοσβήνει) προγραμματίστε την επιθυμητή τιμή του επιπέδου T3 και στη συνέχεια πιέστε το κουμπί ΟΚ για επιβεβαίωση και μετάβαση στον προγραμματισμό της απόκλισης θερμοκρασίας.

- Απόκλιση θερμοκρασίας.

Επιλέξτε με το κουμπί “▲” “▼” (οι ενδείξεις TEMP και dIFF παραμένουν σταθερά αναμμένες ενώ η τιμή της θερμοκρασίας αναβοσβήνει) προγραμματίστε την επιθυμητή τιμή απόκλισης της θερμοκρασίας (από 0,1 σε 1 °C) και στη συνέχεια πιέστε το κουμπί OK για έξοδο από το μενού.

VIMAR

Επιτρέπει την επιλογή της λεπουργίας του χρονοθερμοστάτη για θέρμανση ή κλιματισμό.

Πιέστε το κουμπί Ρ έως ότου εμφανιστεί η επιθυμητή λεπουργία (το σύμβολο

αναβοσβήνει). Επιλέξτε με το κουμπί “▲” “▼” την επιθυμητή αι στη συνέχεια πιέστε το κουμπΟΚ για επιβεβαίωση.

Επιτρέπει την επιλογή της μονάδας μέτρησης της θερμοκρασίας μεταξύ βαθμών Κελσίου (°C) και Φάρεναϊτ (°F).

Πιέστε το κουμπίΡ έως ότου εμφανιστεί η επιθυμητή λεπουργία (το σύμβολο °C ή ℉ αναβοσβήνει). Επιλέξτε με το κουμπί “▲” “▼” την επιθυμητή κλίμακα και στη συνέχεια πιέστε το κουμπίΟΚ για επιβεβαίωση.

VIMAR

10. KYPIA XAPAKTHPIΣTIKA.

• Τροφοδοσία: 3 V d.c. με 2 μπαταρίες AA LR6 1,5 V (παρέχονται).
  • Διάρκεια μπαταρίας: πάνω από ένα έτος.
  • Έξοδος: ρελέ με καθαρή επαφή μεταγωγής 5(2) Α 250 V\~.
  • Τύπος ρύθμισης: ON/OFF.
  • Ανανέωση εμφανιζόμενης θερμοκρασίας: ανά 20 s.
  • Εμφάνιση θερμοκρασίας περιβάλλοντος: 0 °C +40 °C.
  • Βήμα ένδειξης: 0,1 °C.
  • Βήμα ρύθμισης: 0,1 °C
• Ακρίβεια ένδειξης:

- ≤ ±0,5 °C από +15 °C έως +30 °C

- ≤ ±0,8 °C σπς οριακές πιμές.

• Απόκλιση θερμοκρασίας: ρυθμιζόμενη από 0,1 °C έως 1 °C.
• Εύρος ρύθμισης:
• +4 °C - +15 °C με αντιπαγωπική λειτουργία.
• +5 °C - +35 °C με θέρμανση ή κλιματισμό.
  • Σφάλμα ρολογιού: ≤ ±1 s ημερησίως.
  • Βασικές λειτουργίες:
• ωριαίος προγραμματισμός της θερμοκρασίας.
• 3 προγραμματιζόμενα επίπεδα θερμοκρασίας για θέρμανση + επίπεδα θερμοκρασίας για κλιματισμό + 1 επίπεδο αντιπαγωπικής λειτουργίας.
• εβδομαδιαίος προγραμματισμός.

• 1 προγραμματιζόμενο αυτόματο πρόγραμμα από το χρήστη (για θέρμανση και κλιματισμό).

• δυνατότητα χειροκίνητης μεταβολής της θερμοκρασίας του προγράμματος.

• ρύθμιση για θέρμανση και κλιματισμό.
• αντίπαγωπική λειτουργία.
• δυνατότητα σβησίματος με χρονοδιακόττη.
• δυνατότητα ενεργοποίησης μέσω τηλεφώνου.
• δυνατότητα εμφάνισης σε βαθμούς Κελσίου ή Φάρεναϊτ.
  • Βαθμός προστασίας:
• IP40 με βίδα τοποθετηθεί κατά της απομάκρυνσης;
• IP20 με βίδα κατά της απομάκρυνσης δεν περιλαιβάνεται.
  • Συσκευές κλάσης II: με κυκλώματα SELV.
• Αριθμός χειροκίνητων κύκλων: 3.000.
  • Αριθμός αυτόματων κύκλων: 100.000.
• Τύπος ανοίγματος επαφών: μικροαπτοσύνδεση.
  • Τύπος επέμβασης: 1 BU.
  • Δείκτης tracking: PTI175.
  • Βαθμός μόλυνσης: 2 (κανονική).
  • Ονομαστική κρουστική τάση: 4.000 V.
  • Θερμοκρασία περιβάλλοντος κατά τη μεταφορά: -25 °C +60 °C.
  • Θερμοκρασία λεπουργίας: T40 (0 °C +40 °C).
  • ErP Taξινόμηση (Κανονισμό ΕΕ 811/2013): τάξη Ι, μερίδιο 1%
• Κατηγορία λογισμικού: Α.

VIMAR

11. KANONEΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.

12. KANONIEMOI ANAΦOPAΣ.

Οδηγία ΧΤ.

Οδηγία EMC.

Протута EN 60730-1, EN 60730-2-7, EN 60730-2-9.

AHHE - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m² μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

49400392B0 03 1810

VIMAR

Viale Vicenza, 14

36063 Marostica VI - Italy www.vimar.com
