Τύπος προϊόντος	Ανοιχτή ακρόαση ενδοεπικοινωνίας για σύστημα κλήσης Due Fili
Μάρκα	Vimar
Μοντέλο	14557
Κύριες λειτουργίες	Επικοινωνία ανοιχτής ακρόασης, έλεγχος κλειδαριάς, φωτισμός σκάλας, ενδοεπικοινωνία
Κουμπιά	3 κουμπιά: A (ομιλία/ακρόαση), B (βοηθητικό), C (κλειδαριά)
Ρυθμίσεις	Trimmers για ένταση ήχου και κουδουνιού, κουμπί κωδικοποίησης
Τροφοδοσία	Μέσω διαύλου Due Fili; απορρόφηση 150 mA μέγιστο σε κλήση, 5 mA σε αναμονή
Ηχείο	16 Ω, 1 W, 500 Hz – 20 kHz
Μικρόφωνο	2 kΩ, 3 V c.c., 0,5 mA, 50 Hz – 16 kHz, S/N 58 dB
Θερμοκρασία λειτουργίας	+5 °C έως +40 °C (εσωτερικό)
Συνδέσεις	Ακροδέκτες για δίαυλο, πρόσθετο κουδούνι, κουμπί κουδουνιού, κουμπιά ενδοεπικοινωνίας, σύνδεσμος PC
Διαμόρφωση	Πρωτεύουσα κωδικοποίηση (διεύθυνση 1-200), δευτερεύουσα κωδικοποίηση (ομαδικές κλήσεις), διαμόρφωση κουμπιών μέσω PC ή κουμπιών
Εγκατάσταση	Αποκλειστικά σε ψηφιακά συστήματα Due Fili, τερματισμός γραμμής μέσω βραχυκυκλωτήρα TV
Πρότυπα	Σύμφωνο με τις εθνικές διατάξεις ηλεκτρικών εγκαταστάσεων
Περιβάλλον	Σύμφωνο με REACH (ιχνοστοιχεία μολύβδου); ΑΗΗΕ: ξεχωριστή συλλογή στο τέλος ζωής

Συχνές ερωτήσεις - 14557 Vimar

Πώς να κωδικοποιήσω την ενδοεπικοινωνία 14557 Vimar;

Για να κωδικοποιήσετε την ενδοεπικοινωνία, αφαιρέστε το πλήκτρο του κουμπιού B, πατήστε το κουμπί διαμόρφωσης R κάτω από το trimmer έντασης, στη συνέχεια κρατήστε πατημένο το κουμπί C και αφήστε το R. Ένα μπιπ επιβεβαιώνει την είσοδο σε λειτουργία κωδικοποίησης. Στη συνέχεια, στείλτε έναν αριθμό ταυτοποίησης (1-200) από την πλάκα ή μέσω PC με το λογισμικό SaveProg.

Πώς να ρυθμίσω την ένταση ήχου και το κουδούνι;

Η ρύθμιση της έντασης ήχου και της έντασης του κουδουνιού γίνεται με δύο trimmers που βρίσκονται κάτω από τα πλήκτρα, μετά την αφαίρεσή τους. Γυρίστε τα trimmers με ένα λεπτό κατσαβίδι για να ρυθμίσετε το επιθυμητό επίπεδο.

Τι να κάνω αν η ενδοεπικοινωνία δεν χτυπά κατά τη διάρκεια μιας κλήσης;

Ελέγξτε πρώτα τη ρύθμιση της έντασης του κουδουνιού (trimmer). Βεβαιωθείτε ότι η ενδοεπικοινωνία είναι σωστά κωδικοποιημένη (μοναδική διεύθυνση) και ότι η γραμμή διαύλου έχει τερματιστεί εάν χρειάζεται (βραχυκυκλωτήρας TV). Εάν το πρόβλημα παραμένει, συμβουλευτείτε το εγχειρίδιο για δοκιμές συνέχειας.

Πώς να προσθέσω ένα εξωτερικό κουμπί κουδουνιού;

Χρησιμοποιήστε τους ακροδέκτες 4 (GND) και 6P για να συνδέσετε ένα κουμπί κανονικά ανοιχτό (N.O.). Η λειτουργία κουδουνιού θα ενεργοποιηθεί από αυτό το πρόσθετο κουμπί.

Πώς να διαμορφώσω τα κουμπιά B και C για άλλες λειτουργίες;

Από προεπιλογή, το B ελέγχει SERVICE AUX 1 και το C την ΚΛΕΙΔΑΡΙΑ. Για να τα τροποποιήσετε, χρησιμοποιήστε το λογισμικό SaveProg σε PC με διεπαφή USB. Μπορείτε επίσης να τα επαναπρογραμματίσετε χειροκίνητα κρατώντας το R και στη συνέχεια τα επιθυμητά κουμπιά.

Πώς να πραγματοποιήσω μια κλήση ενδοεπικοινωνίας;

Συνδέστε ένα κουμπί N.O. στον σύνδεσμο INTERC στο πίσω μέρος, στη συνέχεια διαμορφώστε την ενδοεπικοινωνία μέσω SaveProg για να αντιστοιχίσετε κάθε κουμπί σε έναν παραλήπτη (με το ID του). Μπορείτε επίσης να προγραμματίσετε χωρίς PC κρατώντας το R και πατώντας το επιθυμητό κουμπί.

Πώς να επαναφέρω την ενδοεπικοινωνία στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένα τα κουμπιά A, B και R, στη συνέχεια αφήστε το R ενώ κρατάτε τα A και B. Μετά από 2 δευτερόλεπτα, ακούγεται ένας παρατεταμένος ήχος. Αφήστε τα A και B, στη συνέχεια πατήστε το C μέσα σε 2 δευτερόλεπτα. Αυτό διαγράφει όλους τους προγραμματισμούς.

Ποια είναι η ηλεκτρική κατανάλωση της ενδοεπικοινωνίας;

Σε αναμονή, η κατανάλωση είναι 5 mA. Κατά τη διάρκεια μιας κλήσης, μπορεί να φτάσει τα 150 mA. Η τροφοδοσία παρέχεται από τον δίαυλο Due Fili.

Μπορώ να εγκαταστήσω την ενδοεπικοινωνία σε εξωτερικό χώρο;

Όχι, η θερμοκρασία λειτουργίας είναι από +5 °C έως +40 °C, γεγονός που περιορίζει την εγκατάσταση σε εσωτερική χρήση μόνο.

Πώς να συνδέσω ένα πρόσθετο κουδούνι;

Χρησιμοποιήστε τους ακροδέκτες 5 (+12 Vcc max 40 mA) και 6S (εντολή προς GND) για να τροφοδοτήσετε ένα εξωτερικό ρελέ ή ένα πρόσθετο κουδούνι. Η εντολή ενεργοποιείται κατά τη διάρκεια μιας κλήσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 14557 Vimar

Θυροτηλέφωνο Due Fili

VIMAR

ΕΛΛΗΝΙΚΑ Θυροτηλέφωνο ανοιχτής ακρόασης κλήσης δύο αγωγών, με λειτουργία ανοίγματος κλειδαριάς, ανάμματος φώτων κλιμακοστασίου και ενδοεπικοινωνίας – 3 μονάδες 71

$$ \frac{1}{2} = \frac{1}{3}\left(\frac{1}{4}\right)^{2} + \frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2} -\frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{n}} - \frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\mathrm{n}\ $$

VIMAR

INDICE

Descrizione 2

Caratteristiche 3

Collegamenti 3

Funzionamento 3

Διαμορφωση (πρωτευουσα κωδικοποιηση) 75

Δευτερευουσα κωδικοποιηση (κλήσεις ομάδας) 76

Απευθειας προγραμματισμος λειτουργιας μπουτον 77

Συμπληρωματικο κουδουνι 77

Μπτουν για κουδουνι.... 78

Ενδοεπικοινωνία....78

Ρυθμιση εντασεων....82

Προσαρμογη γραμμης bus 83

Κανονες εγκαταστασης....83

Κανονιστικη συμμορφωση 83

Θυροτηλέφωνο ανοιχτής ακρόασης κλήσης δύο αγωγών, με λειτουργία ανοίγματος κλειδαριάς, ανάμματος φώτων κλιμακοστασίου και ενδοεπικοινωνίας – 3 μονάδες.

Το θυροτηλέφωνο ανοιχτής ακρόασης, για αποκλειστική εγκατάσταση σε ψηφιακά συστήματα δύο αγωγών, επιτρέπει την επικοινωνία με την εξωτερική θέση (μπου- τονιέρα δύο αγωγών ή μπουτόν κλήσης ορόφου 20577-19577-14577) και με τις εσωτερικές θέσεις της σειράς δύο αγωγών. Ο μηχανισμός διαθέτει τρία μπουτόν στην πρόσοψη για τις λειτουργίες επικοινωνίας ανοιχτής ακρόασης, βοηθητικής και ανοίγματος πόρτας αντίστοιχα, δύο ρεοστάτες για τη ρύθμιση της έντασης του ήχου και των κουδουνιών και μπουτόν για την κωδικοποίηση της συσκευής. Στο πίσω μέρος (πλευρά επαφών) παρέχεται πρόσβαση σε: βραχυκυκλωτήρα προσαρμογής γραμμής bus, στον κονέκτορα επέκτασης για τα μπουτόν των κλήσεων ενδοεπικοι- νωνίας και στον κονέκτορα προγραμματισμού των παραμέτρων μέσω υπολογιστή.

• Μπουτόν Α: Λειτουργία επικοινωνίας ανοιχτής ακρόασης (ομιλία-ακρόαση).
  • Μπουτόν Β: Βοηθητική λειτουργία.
  • Μπουτόν C: Άνοιγμα πόρτας.

VIMAR

Eikon

A B C

Arké

A B C

Plana

A B C

VIMAR

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Μέγιστη κατανάλωση (κατά την κλήση): 150 mA
  • Κανονική κατανάλωση (σε αναμονή): 5 mA
  • Μεγάφωνο: 16 Ω, 1 W, 500 Hz – 20 kHz
• Μικρόφωνο: 2 ΚΩ, 3 Vd.c., 0,5 mA, 50 Hz – 16 KHz, S/N 58 dB
• Θερμοκρασία λειτουργίας: +5 °C - +40 °C (εσωτερικού χώρου).

ΣΥΝΔΕΣΕΙΣ

Βλέπε εικόνες ΣΥΝΔΕΣΕΩΝ.

ΛΕΙΤΟΥΡΓΙΑ

Όταν γίνεται μια κλήση από την εξωτερική θέση (μπουτονιέρα ή μπουτόν ορόφου) το θυροτηλέφωνο ενεργοποιεί το κουδούνι. Για να πραγματοποιηθεί η επικοινωνία με τον συνομιλητή πιέστε το μπουτόν “Α” και κρατήστε το πατημένο για όσο χρόνο διαρκεί η συνομιλία. Για την βέλτιστη ακουστική απόδοση της επικοινωνίας συνιστάται να μιλάτε από μέγιστη απόσταση περίπου 40 εκατοστών από τη συσκευή. Η βοηθητική λειτουργία επιτρέπει τον έλεγχο μιας εξωτερικής υπηρεσίας όπως, για παράδειγμα, τα φώτα κλιμακοστασίου και άλλα εν γένει φορτία με την αποστολή της σχετικής ψηφι-

ακής εντολής (προεπιλογή ΥΠΗΡΕΣΙΑ AUX 1) Για να ενεργοποιήσετε τη λειτουργία πιέστε το μπουτόν “Β”. Η λειτουργία ανοίγματος πόρτας επιτρέπει το άνοιγμα της ηλεκτρικής κλειδαριάς, που είναι απευθείας καλωδιωμένη στην μπουτονιέρα, με την αποστολή της εντολής ΚΛΕΙΔΑΡΙΑ. Για να ενεργοποιήσετε τη λειτουργία πιέστε το μπουτόν “С”.

ΣΗΜΕΙΩΣΗ: Για τη σημασία των ψηφιακών εντολών, συμβου- λευτείτε τα τεχνικά έντυπα δύο αγωγών.

ΣΗΜΕΙΩΣΗ: Η λειτουργία των μπουτόν "Β" και "C" (δηλαδή η σχετική ψηφιακή εντολή που στέλνεται στο bus) προγραμματίζεται μέσω προσωπικού υπολογιστή και σειριακής διεπαφής και του σχετικού αποκλειστικού λογισμικού "SaveProg".

VIMAR

ΔΙΑΜΟΡΦΩΣΗ

5 +12 V Συμπληρωμα- τικό κουδούνι (max 40 mA)

6S 'Ελεγχος συμπληρω ματικού κουδουνιού

6P Μπουτόν για καμπανάκι

TV Τερματισμός TV

γραμμής bus

A = μη τερματισμένη

B = 100 Ohm

C = 50 Ohm

INTERC = Κονέκτορας για εξωτερικά μπουτόν

PC Κονέκτορας για υπολογιστή

ΔΙΑΜΟΡΦΩΣΗ

(ΠΡΩΤΕΥΟΥΣΑ ΚΩΔΙΚΟΠΟΙΗΣΗ)

Για να είναι σε θέση να δεχθεί μια κλήση, το θυροτη- λέφωνο ανοιχτής ακρόασης δύο αγωγών πρέπει να είναι κωδικοποιημένο στο εσωτερικό του συστήματος. Η κωδικοποίηση αυτή συνίσταται στο να αποδοθεί στη συσκευή ένας αριθμητικός κωδικός αναγνώρισης από το 1 μέχρι το 200.

Για τη διαμόρφωση της συσκευής εκτελέστε τις ακόλου- θες ενέργειες:

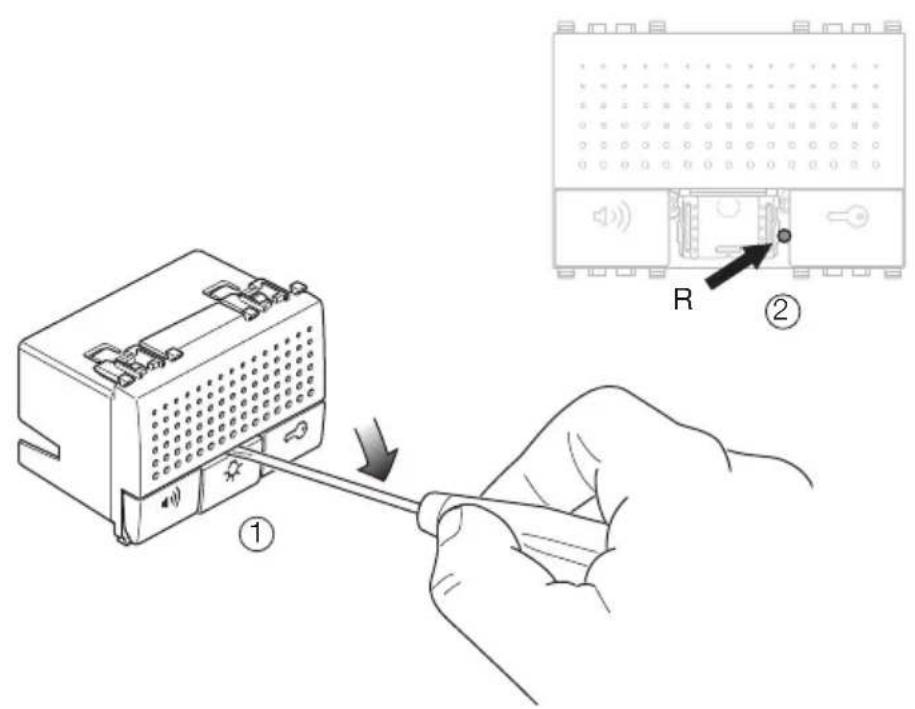

- Απελευθερώστε το πλήκτρο του μπουτόν "Β" (βοηθητική λειτουργία) (εικόνα 1).

• Πιέστε το μπουτόν προγραμματισμού “R” που βρίσκεται κάτω από το ρεοστάτη ρύθμισης της έντασης κουδουνιού (εικόνα 2).

• Πιέστε και κρατήστε πατημένο το μπουτόν "C" (κλειδαριά) (εικόνα 3) αφήνοντας ελεύθερο το πλήκτρο "R". Το θυροτηλέφωνο εκπέμπει ένα σύντομης διάρκειας ηχητικό σήμα επιβεβαίωσης και τότε μπορείτε να αφήσετε ελεύθερο το μπουτόν "C". Εάν κατά τη διάρκεια αυτής της φάσης ο μηχανισμός δεν εκπέμπει ήχο, πρέπει να επαναλάβετε τη διαδικασία.

VIMAR

• Μετά το ηχητικό σήμα επιβεβαίωσης το θυροτηλέφωνο είναι σε κατάσταση κωδικοποίησης και πρέπει ως εκ τούτου να λαβει τον αριθμητικό κωδικό αναγνώρισης. Ο αριθμός αυτός μπορεί να προγραμματιστεί από:
• μπουτονιέρα με αλφαριθμητικό πληκτρολόγιο ή με μεμονωμένα μπουτόν δύο αγωγών στέλνοντας την κλήση με πληκτρολόγηση του κωδικού (αλφαριθμητικό πληκτρολόγιο) ή πιέζοντας το μπουτόν επιλογής θυροτηλεφώνου (μπουτονιέρα με μπουτόν).
• προσωπικό υπολογιστή και σειριακή διεπαφή και το σχετικό αποκλειστικό λογισμικό "SaveProg".

Ανάλογα με το χρησιμοποιούμενο όργανο κωδικοποίησης, δείτε τα τεχνικά έντυπα για τις διαδικασίες αποστολής του κωδικού στο θυροτηλέφωνο.

- Όταν σταλεί ο κωδικός το θυροτηλέφωνο εκπέμπει ένα ηχητικό σήμα επιβεβαίωσης ότι έγινε η κωδικοποίηση. Ο κωδικός απομνημονεύεται ως εκ τούτου από τον μηχανισμό μέχρι τον ενδεχόμενο νέο προγραματισμό. Ο κωδικός παραμένει προφανώς στην μνήμη ακόμη και στην περίπτωση διακοπής της τάσης του δικτύου τροφοδοσίας.

ΔΕΥΤΕΡΕΥΟΥΣΑ ΚΩΔΙΚΟΠΟΙΗΣΗ (κλήσεις ομάδας)

Είναι δυνατόν να αποσταλεί η ίδια κλήση ταυτόχρονα σε περισσότερα του ενός θυροτηλέφωνα/θυροτηλεοράσεις («κλήση ομάδας») έτσι ώστε αν κληθεί ο επικεφαλής της ομάδας να μπορεί να απαντηθεί η κλήση από ολά τα θυροτηλέφωνα/θυροτηλεοράσεις που ανήκουν στην ομάδα. Ο επικεφαλής της ομάδας είναι ένα θυροτηλέφωνο/θυροτηλεόραση απευθείας κωδικοποιημένο και συσχετισμένο με μια εξωτερική κλήση από τη μπουτονιέρα.

Εάν επιθυμείτε να προγραμματίσετε το θυροτηλέφωνο ως δευτερεύον ενός συγκεκριμένου επικεφαλή ομάδας, πιέστε το μπουτόν κωδικοποίησης "R" που ευρίσκεται κάτω από το προστάτη ρύθμισης της έντασης κουδουνιού (εικόνα 2) και κατόπιν κρατήστε πατημένα τα πλήκτρα κλειδαριάς "C" και βοηθητικής λειτουργίας "B" για τουλάχιστον 3 δευτερόλεπτα, αφήνοντας ελεύθερο το πλήκτρο "R", μέχρις ότου εκπέμψει το θυροτηλέφωνο έναν ήχο. Τότε αφήστε ελέυθερα τα πλήκτρα "C" και "B". Στη μπουτονιέρα πιέστε το αντίστοι-χο μπουτόν ή σχηματίστε τον αριθμό του επικεφαλή ομάδας. Αυτόματα ο δευτερεύων θα λάβει τον κωδικό αναγνώρισης που αντιστοιχεί στον επικεφαλή ομάδας.

VIMAR

ΑΠΕΥΘΕΙΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΜΠΟΥΤΟΝ

Τα μπουτόν “Β” και “C” μπορούν να προγραμματιστούν κατά βούληση με την αποστολή στο bus άλλων εντολών διαφορετικών από τις προκαθορισμένες (αντιστοίχως ΥΠΗΡΕΣΙΑ AUX 1 και ΚΛΕΙΔΑΡΙΑ). Για τον προγραμματισμό των μπουτόν “Β” και “C” χωρίς προγραμματιστή και/ή προσωπικό υπολογιστή, κάντε τις ενέργειες που ακολουθούν:

- Απτελευθερώστε το πλήκτρο του μπτουτόν “Β” (βοηθητική λειτουργία) (εικόνα 1).

- Πιέστε και κρατήστε πατημένο το μπουτόν προγραμματισμού “R” που βρίσκεται κάτω από τορεοστάτη ρύθμισης της έντασης κουδουνιού (εικόνα 2).

• Πιέστε και κρατήστε πατημένο το μπουτόν που επιθυμείτε να προγραμματίσετε ("Β" ή "C") και ταυτόχρονα το μπουτόν ανοιχτής ακρόασης "Α". Αφήστε ελεύθερο το μπουτόν "R", το θυροτηλέφωνο εκπέμπει ένα σύντομης διάρκειας ηχητικό σήμα επιβεβαίωσης και τότε μπορούν να αφεθούν ελεύθερα τα μπουτόν. Εάν κατά τη διάρκεια αυτής της φάσης μηχανισμός δεν εκπέμπει ήχο, πρέπει να επαναλάβετε τη διαδικασία.

- Μετά το ηχητικό σήμα επιβεβαίωσης, το θυροτηλέφωνο είναι σε κατάσταση κωδικοποίησης και πρέπει ως εκ τούτου να

δεχθεί την εντολή προς απομνημόνευση (που στέλνεται από το εξάρτ. 950C ή μέσω σειριακής διεπαφής με PC και του σχετικού λογισμικού "SaveProg". Για τις λεπτομέρειες του προγραμματισμού ανατρέξτε στα τεχνικά έντυπα.

ΣΗΜΑΝΤΙΚΟ

Κατά τη φάση της κωδικοποίησης προσέξτε να μην εκχωρήσετε τον ίδιο κωδικό σε περισσότερες από μία συσκευές. Γι'αυτό έχει μεγάλη σημασία να καταρτίσετε έναν πίνακα των κωδικών των συσκευών του συστήματος (που θα χρησιμεύσει και στην περίπτωση μελλοντικής επέκτασης της εγκατάστασης).

ΣΥΜΠΛΗΡΩΜΑΤΙΚΟ ΚΟΥΔΟΥΝΙ

Για να εγκαταστήσετε συμπληρωματικούς αναμεταδότες κλήσης χρησιμοποιήστε τις επαφές '5' (τροφοδοσία +12Vcc max 40mA) και '6S' (εντολή έναντι γης GND)) για να τροφοδοτήσετε ένα ειδικό εξωτερικό ρελέ.

„МПОУТОН ГІА КОУДОУНИ

Μπορεί να εγκατασταθεί ένα μπουτόν Ν.Ο. συμπληρωματικό με λειτουργία για κουδούνι.

Χρησιμοποιήστε τις επαφές '4' και '6P'.

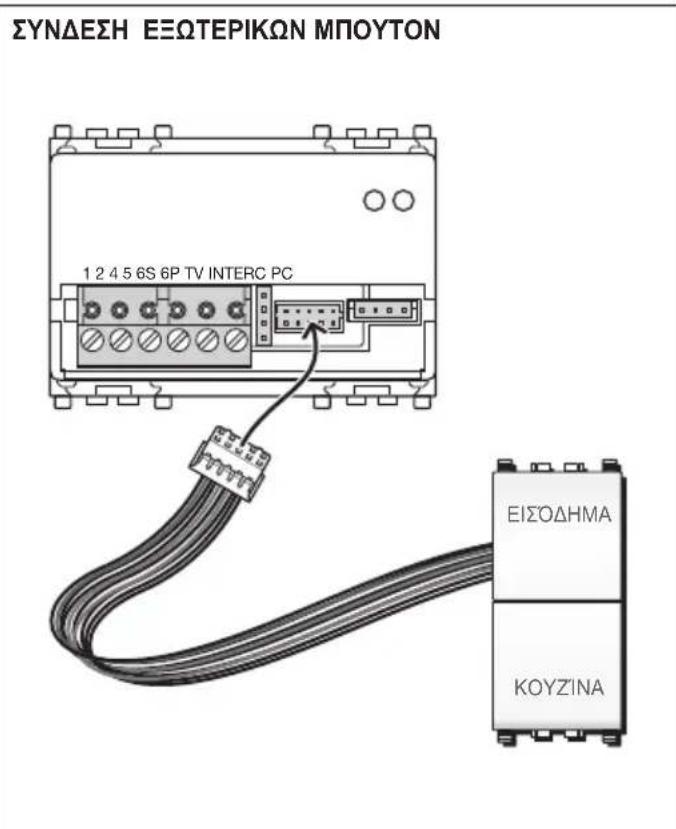

ΣΥΝΔΕΣΗ ΕΞΩΤΕΡΙΚΩΝ ΜΠΟΥΤΟΝ 1 2 4 5 6S 6P TV INTERC PC ΕΙΣΟΔΗΜΑ ΚΟΥΖΙΝΑ

VIMAR

ΕΝΔΟΕΠΙΚΟΙΝΩΝΙΑ

Το θυροτηλέφωνο μπορεί να ενεργοποιηθεί για τη λήψη και την αποστολή μιας κλήσης ενδοεπικοινωνίας με ήχο. Για να αποσταλεί μια κλήση ενδοεπικοινωνίας χρειάζεται να καλωδιωθεί ένα μπουτόν Ν.Ο. (πχ.εξάρτ. 20066-19066-14066 διπλού μπουτόν) μέσω ειδικού καλωδίου σύνδεσης που συνοδεύει τις μονάδες και να προγραμματιστεί το θυροτηλέφωνο μέσω του σειριακής διεπαφής με PC και του σχετικού λογισμικού “SaveProg”. Για τις λεπτομέρειες του προγραμματισμού ανατρέξτε στα τεχνικά έντυπα.

Για τον προγραμματισμό των μπουτόν ενδοεπικοινωνίας χωρίς προγραμματιστή και/ή προσωπικό υπολογιστή, κάντε τις ενέργειες που ακολουθούν:

• Απελευθερώστε το πλήκτρο του μπουτόν “Β” (βοηθητική λειτουργία) (εικόνα 1).
  • Πιέστε το μπουτόν προγραμματισμού “R” που βρίσκεται κάτω από το ρεοστάτη ρύθμισης της έντασης κουδουνιού (εικόνα 2).
  • Πιέστε και κρατήστε πατημένο το μπουτόν που επιθυμείτε να προγραμματίσετε και ταυτόχρονα το μπουτόν ανοιχτής ακρόασης “Α”. Το θυροτηλέφωνο εκπέμπει ένα σύντομης διάρκειας ηχητικό σήμα επιβεβαίωσης και τότε μπορεί να αφεθεί ελεύθερο το μπουτόν. Εάν κατά τη

VIMAR

διάρκεια αυτής της φάσης ο μηχανισμός δεν εκπέμπει ήχο, πρέπει να επαναλάβετε τη διαδικασία

- Μετά το ηχητικό σήμα επιβεβαίωσης το θυροτηλέφωνο είναι σε κατάσταση κωδικοποίησης και πρέπει ως εκ τούτου να δεχθεί τον αριθμητικό κωδικό αναγνώρισης του μηχανισμού που καλείται, με την πίεση οιουδήποτε πλήκτρου (πχ κλειδαριά ή βοηθητική λειτουργία) εκείνου του μηχανισμού.

Καλώδιο σύνδεσης των μπουτόν για κλήση ενδο- επικοινωνίας.

Με το καλώδιο επέκτασης για τις κλήσεις ενδοεπικοινωνίας είναι δυνατόν να εγκαταστήσετε μέχρι το πολύ 6 εξωτερικά μπουτόν Ν.Ο. στο θυροτηλέφωνο. Ο μέγιστος αριθμός κλήσεων ενδοεπικοινωνίας που μπορούν να δρομολογηθούν είναι 6. Συνδέστε τα βοηθητικά μπουτόν Ν.Ο. σύμφωνα με τον ακόλουθο κανόνα:

σύρμα κλήσης(κόκκινο, πράσινο ή μπλε)	επαφή μπουτόν Ν.Ο.
σύρμα μαύρο	επιστροφή επαφήςμπουτόν Ν.Ο.

Το καλώδιο επέκτασης για τις κλήσεις ενδοεπικοινωνίας που παραδίδεται μαζί με το θυροτηλέφωνο ανοιχτής ακρόασης έχει μήκος περίπου 20 εκατοστά.

ΠΡΟΣΟΧΗ: Μονώστε τα σύρματα του καλωδίου σύνδεσης (που παραδίδεται μαζί) που δεν χρησιμοποιούνται από μπου- τόν Ν.Ο. για να αποφύγετε επαφές που δημιουργούν άσκοπες κλήσεις ενδοεπικοινωνίας.

Είναι δυνατόν να προγραμματίσετε και να ρυθμίσετε τις πρω- τεύουσες και τις προαιρετικές λειτουργίες του θυροτηλεφώνου μέσω της σειριακής διεπαφής και του λογισμικού "SaveProg".

VIMAR

Πίνακας των μπουτόν που μπορούν να διαμορφωθούν με το SaveProg:

ANTIESTOIXIA META≡YSaveProg KAIΘΥΡΟΤΗΛΕΦΩΝΟΥ 20557και μονάδα επέκτασης πλήκτρων
SAVEPROG	Πλή-κτρο	Λειτουργία
P0	C	ΚΛΕΙΔΑΡΙΑ
-	-	-
P2	B	ΥΠΗΡΕΣΙΑ AUX 1
P3	1	ΥΠΗΡΕΣΙΑΑUX 2
P4	2	Ελεύθερο
P5	3	Ελεύθερο
P6	4	Ελεύθερο
P7	5	Ελεύθερο (F1 προεπιλογή)
P8	6	Ελεύθερο (F2 προεπιλογή)

ANTIΣΤΟΙΧΙΑ ΜΕΤΑΞΥSaveProg ΚΑΙ ΘΥΡΟΤΗΛΕ-ΦΩΝΟΥ 20557 και μονάδαεπέκτασης πλήκτρων
SAVEPROG	Πλή-κτρο	Καλωδίωσηεπέκτασης
-	-	-
-	-	-
-	-	-
P3	1	Κόκκινο (επάνω)
P4	2	Κόκκινο
P5	3	Πράσινο (επάνω)
P6	4	Πράσινο
P7	5	Γαλάζιο (επάνω)
P8	6	Γαλάζιο

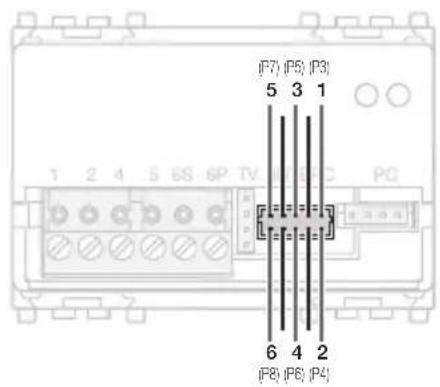

ΣΥΝΔΕΣΗ ΕΞΩΤΕΡΙΚΩΝ ΜΠΟΥΤΟΝ

(F7) (F6) (P3) 5 3 1 1 2 4 5 6S 6P TV PC 6 4 2 (F8) (F6) (P4)

VIMAR

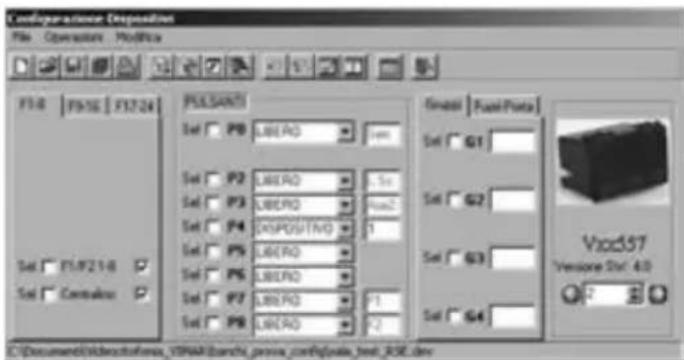

Παράδειγμα προγραμματισμού των λειτουργιών των μπουτόν μέσω του λογισμικού διαχείρισης SaveProg:

Configuration Disposition File Operation Modifica F1:0 F5:16 F12:24 PULSANTI Set P8 LIBR/Q 1.00 Set P2 LIBR/Q 1.50 Set P3 LIBR/Q 1.00 Set P4 DISPOSITIVO 1 Set P5 LIBR/Q Set P6 LIBR/Q Set P7 LIBR/Q 1 Set P8 LIBR/Q 1.2 Final Fuel Ports Set G1 Set G2 Set G3 Set G4 Vood57 Versione Std: 4.0 C:\Documents\Indexofarea_VSMAR\branch\proxy_config\psate_test_RSE.doc

Ο προγραμματισμός της κλήσης σε ΣΥΣΚΕΥΗ (με ID=1) στο μπουτόν “P4” στέλνει την κλήση ενδοεπικοινωνίας καλωδιωμένη στην επαφή Ν.Ο. η° 2 προς το θυροτηλέφωνο/θυροτηλεόραση το κωδικοποιημένο με ID = 1.

Ολική ακύρωση των προγραμματισμών

Αυτή η διαδικασία συνιστάται όταν θέλετε να αλλάξετε το ΙΔ ενός θυροτηλεφώνου, που έχει προηγουμένως προγραμματιστεί, και δεν θέλετε να διατηρήσετε τον προγραμματισμό λειτουργίας της συσκευής (επαναφορά των ρυθμίσεων εργοστασίου):

1) Πιέστε και κρατήστε πατημένο το πλήκτρο “R” που βρίσκεται κάτω από το ρεοστάτη ρύθμισης της έντασης κουδουνιού (εικόνα 2).
2) Πιέστε και κρατήστε πατημένο το μπουτόν “Α” και “Β” μαζί με το μπουτόν “R”.
3) Αφήστε ελεύθερο το μπουτόν "R", ενώ συνεχίζετε να κρατάτε πατημένα τα μπουτόν "A" και "B".
4) Μετά από 2 δευτερόλεπτα το θυροτηλέφωνο εκπέμπει έναν παρατεταμένο ήχο.
5) Αφήστε ελεύθερα τα μπουτόν "Α" και "Β".
6) Σε 2 δευτερόλεπτα πιέστε το μπουτόν "C".

VIMAR

ΡΥΘΜΙΣΗ ΕΝΤΑΣΕΩΝ

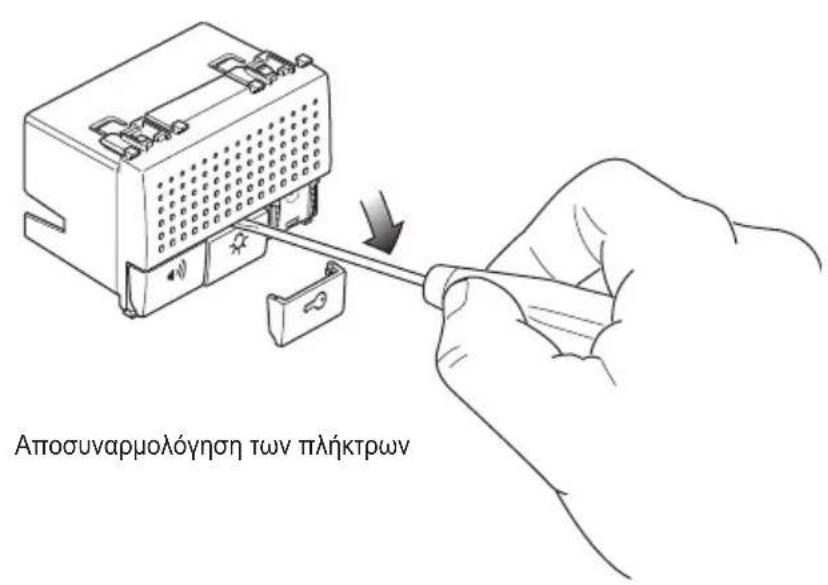

Αποσυναρμολόγηση των πλήκτρων

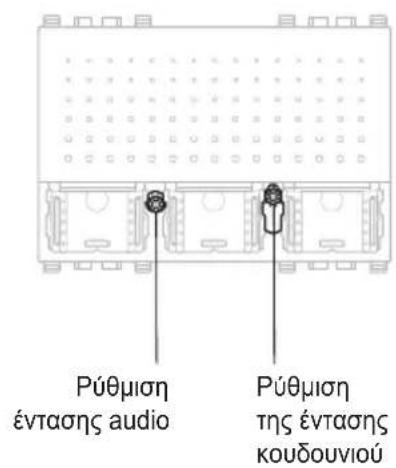

Ρύθμιση έντασης audio Ρύθμιση της έντασης κουδουνιού

VIMAR

Επαναπρογραμματισμός της προκαθορισμένης τιμής του μεμονωμένου μπουτόν.

1) Πιέστε και κρατήστε πατημένο το πλήκτρο “R” που βρίσκεται κάτω από το ρεοστάτη ρύθμισης της έντασης κουδουνιού (εικόνα 2).
2) Πιέστε και κρατήστε πατημένο το μπουτόν που πρόκειται να επαναπρογραμματίσετε μαζί με το μπουτόν “Α” και το μπουτόν “R”.
3) Αφήστε ελεύθερο το μπουτόν "R", ενώ συνεχίζετε να κρατάτε πατημένα τα άλλα μπουτόν.
4) Μετά από 2 δευτερόλεπτα το θυροτηλέφωνο εκπέμπει έναν οξύ ήχο.
5) Αφήστε ελεύθερα τα μπουτόν και ξαναπιέστε το μπουτόν επαναφοράς των ρυθμίσεων εργοστασίου.

ΠΡΟΣΑΡΜΟΓΗ ΓΡΑΜΜΗΣ BUS

Στην περίπτωση κατά την οποία το θυροτηλέφωνο αποτελεί την τελευταία συσκευή που συνδέεται σε έναν κλάδο του bus, είναι απαραίτητο να τερματιστεί η γραμμή με τον βραχυκυκλωτήρα 'TV' (τερματισμός video) και να εξασφαλίστεί η μέγιστη ποιότητα του ενδεχομένως υπάρχοντος σήματος video (βλέπε διπλανή εικόνα). Τερματίστε τη γραμμή με τον ειδικό βραχυκυκλωτήρα στην θέση 'Β' ή 'C' ελέγχοντας την ποιότητα του σήματος video στην πλησιέστερη οθόνη. Στην περίπτωση κατά την οποία το θυροτηλέφωνο δεν αποτελεί το τελευταίο στοιχείο του κλάδου, τοποθετήστε τον βραχυκυκλωτήρα στη θέση 'Α' (μη τερματισμένη γραμμή).

ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η εγκατάσταση πρέπει να εκτελείται σύμφωνα με τις ισχύουσες ρυθμιστικές διατάξεις περί εγκατάστασης ηλεκτρολογικού υλικού στη χώρα χρήσης των προϊόντων.

ΚΑΝΟΝΙΣΤΙΚΗ ΣΥΜΜΟΡΦΩΣΗ

Οδηγία EMC. Πρότυπο EN 50486.

Κανονισμός REACH (EE) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.

ΑΗΝΕ - Πληροφορίες για τους χρήστες

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Τσο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m² μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με δι- αστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και πρωσθεί την επαναχρησιμοτοίηση ή/ και ανακύ- κλωση των υλικών από τα οποία αποτελείται η συσκευή.
