Τύπος προϊόντος	Πτυσσόμενο ηλεκτρικό ποδήλατο
Μάρκα	Blaupunkt
Μοντέλο	Henri
Κατηγορία	Ποδήλατο με ηλεκτρική υποβοήθηση
Τροφοδοσία	Αφαιρούμενη μπαταρία ιόντων λιθίου (Li-ion)
Φορτιστής	Παρεχόμενος γνήσιος φορτιστής (κατάλληλη τάση δικτύου)
Κινητήρας	Κινητήρας brushless DC στην πλήμνη (πίσω ή μπροστινός τροχός ανάλογα με το μοντέλο)
Σύστημα υποβοήθησης	i-CST (Intelligent Cycling Support System)
Επίπεδα υποβοήθησης	5 επίπεδα (1 έως 5) + λειτουργία χωρίς υποβοήθηση
Υποβοήθηση βάδισης	Ναι, σταθερή ταχύτητα 6 χλμ/ώρα
Φρένα	Δισκόφρενο / φρένο ζάντας / φρένο οπισθοπέδησης (ανάλογα με το μοντέλο)
Μετάδοση	Αλλαγέας ταχυτήτων ή γρανάζι πλήμνης (ανάλογα με το μοντέλο)
Φωτισμός	Μπροστινός προβολέας και πίσω φως (με ενσωματωμένο φως φρένων ανάλογα με το μοντέλο)
Ενσωματωμένος υπολογιστής	Οθόνη LC με χειριστήρια, ένδειξη μπαταρίας, μετρητής
Αναδίπλωση	Πτυσσόμενο πλαίσιο με ταχείς σφιγκτήρες
Βάρος	Περίπου 22 κιλά (εκτίμηση)
Φόρτιση μπαταρίας	Χρόνος φόρτισης: 3 έως 4 ώρες για άδεια μπαταρία
Αυτονομία	Μεταβλητή ανάλογα με το επίπεδο υποβοήθησης και το έδαφος
Εγγύηση	Συμβουλευτείτε τους όρους στο www.blaupunkt.com
Υπηρεσία μετά την πώληση	Επικοινωνήστε με τον αντιπρόσωπο Blaupunkt

Συχνές ερωτήσεις - Henri BLAUPUNKT

Πώς να διπλώσετε και να ξεδιπλώσετε το ηλεκτρικό ποδήλατο Henri;

Για να διπλώσετε το ποδήλατο, χαλαρώστε τον σφιγκτήρα του σωλήνα (1) και κατεβάστε τον στο μέγιστο. Τοποθετήστε τα πεντάλ στις 9 η ώρα (2) και σπρώξτε τα προς τα κάτω (3-4). Χαλαρώστε τον σφιγκτήρα του πλαισίου (5) και διπλώστε τον σωλήνα. Τέλος, χαλαρώστε τον σφιγκτήρα (6) και διπλώστε το ποδήλατο μέχρι οι τροχοί να είναι παράλληλοι. Πριν ανεβείτε, ελέγξτε ότι όλοι οι σφιγκτήρες και οι αρθρώσεις είναι σωστά κλεισμένες και ασφαλισμένες.

Πώς να φορτίσω σωστά την μπαταρία;

Χρησιμοποιήστε μόνο τον γνήσιο φορτιστή που παρέχεται. Συνδέστε πρώτα τον φορτιστή στην μπαταρία και μετά στο ηλεκτρικό δίκτυο. Η πλήρης φόρτιση διαρκεί 3 έως 4 ώρες. Η λυχνία του φορτιστή αλλάζει από κόκκινο σε πράσινο όταν η μπαταρία είναι γεμάτη. Αποσυνδέστε πρώτα τον φορτιστή από το δίκτυο και μετά από την μπαταρία. Μην καλύπτετε ποτέ την μπαταρία ή τον φορτιστή κατά τη φόρτιση.

Ποια είναι η διάρκεια ζωής της μπαταρίας και πώς να τη συντηρήσω;

Η μπαταρία Li-ion διατηρεί το 70% της χωρητικότητάς της μετά από 500 κύκλους φόρτισης εάν χρησιμοποιείται σωστά. Για να μεγιστοποιήσετε τη διάρκειά της, φορτίζετε τακτικά, μην την αφήνετε αποφορτισμένη για μεγάλο διάστημα και αποθηκεύετε την σε δροσερό και ξηρό μέρος (< 35°C). Φορτίζετε την τουλάχιστον κατά τα 3/4 κάθε 30 ημέρες εάν δεν χρησιμοποιείται. Η απώλεια λόγω μη φόρτισης δεν καλύπτεται από την εγγύηση.

Τι να κάνω αν εμφανιστεί ένας κωδικός σφάλματος στον υπολογιστή;

Οι πιθανοί κωδικοί σφάλματος είναι: Err21 (ανωμαλία ρεύματος), Err22 (ανωμαλία γκαζιού), Err23 (ανωμαλία κινητήρα), Err24 (ανωμαλία σήματος Hall), Err25 (ανωμαλία φρένων), Err30 (ανωμαλία επικοινωνίας). Μην χρησιμοποιείτε το ποδήλατο αν εμφανίζεται σφάλμα. Επικοινωνήστε αμέσως με τον αντιπρόσωπό σας Blaupunkt.

Πώς να ρυθμίσω το ύψος της σέλας;

Ανοίξτε τον ταχύ σφιγκτήρα του σωλήνα της σέλας. Καθίστε στο ποδήλατο με τα πόδια στα πεντάλ. Το πόδι πρέπει να είναι εντελώς ίσιο όταν η φτέρνα αγγίζει το πεντάλ στην κάτω θέση. Ρυθμίστε το ύψος ανάλογα. Μην υπερβαίνετε ποτέ την κόκκινη γραμμή ασφαλείας κάτω από τη σέλα. Για την κλίση και τη θέση εμπρός/πίσω, χαλαρώστε τη βίδα hexagon κάτω από τη σέλα.

Πώς να ενεργοποιήσω την υποβοήθηση βάδισης;

Η υποβοήθηση βάδισης προωθεί το ποδήλατο με 6 χλμ/ώρα σταθερή. Για να την ενεργοποιήσετε, κρατήστε πατημένο το κουμπί που προορίζεται για αυτόν τον σκοπό στον υπολογιστή. Παραμένει ενεργή όσο πατάτε το κουμπί. Προσοχή: χρησιμοποιήστε αυτή τη λειτουργία μόνο όταν οι τροχοί είναι σε επαφή με το έδαφος για να αποφύγετε τον κίνδυνο τραυματισμού.

Ποια είναι η μέγιστη υποβοηθούμενη ταχύτητα;

Η μέγιστη υποβοηθούμενη ταχύτητα είναι 25 χλμ/ώρα (σύμφωνα με την ευρωπαϊκή νομοθεσία για τα ηλεκτρικά ποδήλατα). Πάνω από αυτήν, η υποβοήθηση διακόπτεται. Μπορείτε να συνεχίσετε να κάνετε πετάλι χωρίς υποβοήθηση.

Ποιο είναι το μέγιστο υποστηριζόμενο βάρος;

Το εγχειρίδιο δεν αναφέρει ακριβές μέγιστο βάρος, αλλά αναφέρει ότι το ποδήλατο είναι σχεδιασμένο για να μεταφέρει ένα άτομο και ενδεχομένως πράγματα με τον κατάλληλο εξοπλισμό. Μην υπερβαίνετε τα όρια βάρους της σέλας και του πλαισίου. Σε περίπτωση αμφιβολίας, επικοινωνήστε με τον αντιπρόσωπό σας.

Πώς να καθαρίσω το ποδήλατο χωρίς να καταστρέψω τα ηλεκτρικά εξαρτήματα;

Αποφύγετε τη χρήση νερού. Σκουπίστε απαλά όλες τις επιφάνειες με ένα μαλακό, υγρό πανί (με ουδέτερο καθαριστικό). Στεγνώστε με στεγνό πανί. Μην λιπαίνετε τους ηλεκτρικούς συνδέσμους, τα τακάκια φρένων, τις ρόδες ή τα πλαστικά μέρη.

Τι να κάνω αν το ποδήλατο δεν ξεκινά ή αν η υποβοήθηση δεν λειτουργεί;

Ελέγξτε πρώτα ότι η μπαταρία είναι φορτισμένη και σωστά τοποθετημένη. Ανάψτε τον υπολογιστή κρατώντας πατημένο το κουμπί ON/OFF για 2 δευτερόλεπτα. Αν η οθόνη εμφανίζει σφάλμα, δείτε τον κωδικό. Ελέγξτε επίσης τις συνδέσεις και τα φρένα. Εάν το πρόβλημα επιμένει, επικοινωνήστε με τον αντιπρόσωπό σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Henri BLAUPUNKT

1. ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ
2. ΣΤΟ ΚΟΥΤΙ
3. ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΠΟΔΗΛΑΤΟ
4. ΠΩΣ ΝΑ ΤΟ ΔΙΠΛΩΣΕΤΕ
5. ΕΙΣΑΓΩΓΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΥΒΡΙΔΙΚΟ ΣΥΣΤΗΜΑ - iCST
6. ΜΠΑΤΑΡΙΑ (ΦΟΡΤΙΣΗ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΝΟΙΞΗ)
7. ΛΕΙΤΟΥΡΓΙΕΣ ΣΥΝΙΟΔΟΝΤΙΣΗΣ
8. ΘΕΣΗ / ΥΨΟΣ ΣΕΛΑΣ
9. ΣΥΣΤΗΜΑ ΦΡΕΝΩΝ
10. ΤΙΜΟΝΙ
11. ΛΕΙΤΟΥΡΓΙΑ ΑΛΛΑΓΗΣ ΤΑΧΥΤΗΤΩΝ
12. ΣΥΝΤΗΡΗΣΗ: ΠΡΙΝ ΤΗΝ ΠΡΩΤΗ ΑΓΟΡΑ
13. ΣΥΝΤΗΡΗΣΗ: ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΒΟΛΤΑ
14. ΣΥΝΤΗΡΗΣΗ: ΚΑΘΑΡΙΣΜΟΣ
15. ΣΥΝΤΗΡΗΣΗ: ΤΑΚΤΙΚΟΙ ΕΛΕΓΧΟΙ 16. ΠΟΟΤΙΚΗ ΧΡΗΣΗ
16. ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
17. ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
18. ΕΡΤΥΗΣΗ
19. ΣΕΡΒΙΣ
20. ΣΗΜΕΙΩΣΕΙΣ ΑΝΟΡΙΨΗΣ

1. ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Μην χρησιμοποιείτε αυτό το ποδήλατο χωρίς να διαβάσετε προσεκτικά το εγχειρίδιο και να κατανοήσετε τον τρόπο χειρισμού του ποδηλάτου. - Αυτό το e-folding bike είναι μόνο για μη εμπορική χρήση! - Φορέστε το κράνος, τα γάντια και άλλο προστατευτικό εξοπλισμό πριν οδηγήσετε για να προστατευθείτε από τραυματισμό σε περίπτωση ατυχήματος. Συνιστούμε να φοράτε αντανακλαστικά ρούχα όταν οδηγείτε τη νύχτα. Τηρείτε τους κανόνες κυκλοφορίας και τους κανονισμούς όταν χρησιμοποιείτε αυτό το ποδήλατο. Οι επιβάτες δεν πρέπει να μεταφέρονται. Όταν οδηγείτε κάτω από βροχερές, χιονισμένες ή ολισθηρές συνθήκες, μειώστε την ταχύτητά σας και αυξήστε την απόσταση μεταξύ σας και άλλων οχημάτων. Μην χρησιμοποιείτε το ποδήλατο όταν υπάρχει ομίχλη. - Φορτίστε την μπαταρία σε στεγνό μέρος και βεβαιωθείτε ότι υπάρχει επαρκής αερισμός. Ούτε η μπαταρία ούτε ο φορτιστής πρέπει να καλύπτονται κατά τη διάρκεια της διαδικασίας φόρτισης. Σε αντίθετη περίπτωση, αυτό θα μπορούσε να προκαλέσει κίνδυνο υπερθέρμανσης ή πιθανό κίνδυνο πυρκαγιάς. Συνιστούμε τη φόρτιση υπό επιβλέψη. Χρησιμοποιήστε μόνο τον φορτιστή που παρέχεται με το αναδιπλούμενο ποδήλατο. - Αν σκοπεύετε να αποθηκεύσετε την μπαταρία για μεγάλο χρονικό διάστημα χωρίς χρήση, φροντίστε να τη φορτίσετε πριν την αποθήκευση. Η μπαταρία αποθηκεύεται καλύτερα σε δροσερό και ξηρό περιβάλλον. Το ποδήλατο δεν πρέπει να παραμένει στη βροχή. Εάν εισέλθει νερό στον κινητήρα και στον τροχό του κινητήρα, μπορεί να προκαλέσει βραχυκύκλωμα και να καταστρέψει τα ηλεκτρικά εξαρτήματα. Διατηρήστε την κατάλληλη πίεση αέρα μέσα στα ελαστικά, για να αποφύγετε την ένωση της τριβής κατά την οδήγηση, καθώς χαμηλή πίεση αέρα μπορεί εύκολα να φθείρει τα ελαστικά και να προκαλέσει ζημιά. Μην αλλάζετε κανένα στοιχείο στο ποδήλατο. Οποιεσδήποτε αλλαγές στο ποδήλατο που δεν έχουν εγκριθεί από τη Blaupunkt ή την ακυρώνουν την εγγύηση από τον κατασκευαστή και ενέχονται να προκαλέσουν βλάβη ή τραυματισμό. - Οδηγείτε πάντα με την κατάλληλη ταχύτητα σε σχέση με τις συνθήκες φωτός, καιρού και οδού, την κυκλοφορία, την ορατότητα και τις οδηγικές σας ικανότητες.

2. ΣΤΗΝ ΣΥΣΚΕΥΑΣΙΑ

- Πτυσσόμενο ηλεκτρονικό ποδήλατο Blaupunkt - Αναδιπλούμενη μπαταρία e-bike (με αποσπώμενο κλειδί, ίσως τα σύνεργα) - Φορτιστής - Φωτιστικά μπαταρίας (αν δεν είναι προεγκατεστημένα, συμπεριλαμβάνονται σύνεργα) Εγχειρίδιο χρήσης - Εργαλεία (ειδικά για το μοντέλο)

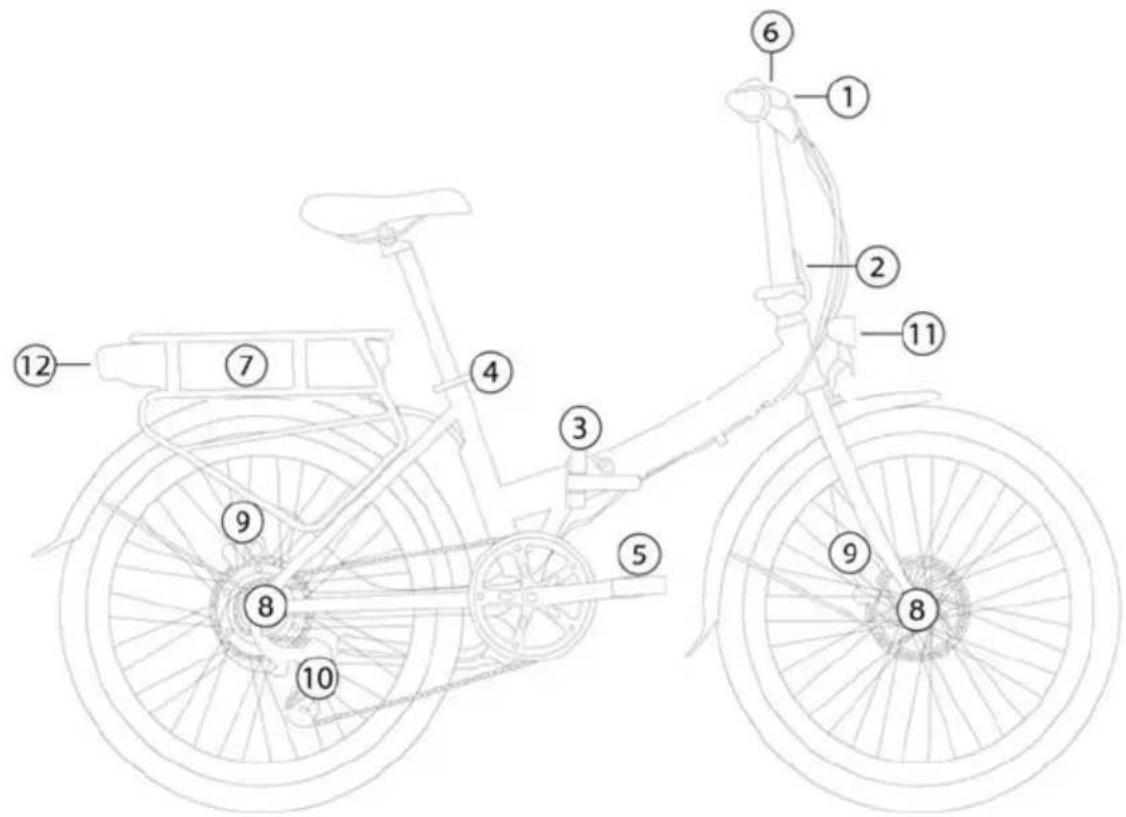

3. ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΠΟΔΗΛΑΤΟ

①Τιμόνι (αναλόγως με το μοντέλο με υποδοχή για φούσκωμα μόνο) ②Τιμόνι υποδοχής απελευθέρωσης / αναδίπλωσης ③Γρήγορη απελευθέρωση / πτυσσόμενο πλαίσιο άρθρωσης ④Γρήγορη απελευθέρωση για μοχλό σέλας ⑤Αναδιπλούμενα πεντάλ ⑥Οθόνη

⑦ Μπαταρία (αποσπώμενη ανάλογα με το μοντέλο, με υποδοχή πρόσδεσης, διακόπτη και ενδεικτική λυχνία φόρτισης) ⑧ Κινητήρας πίσω τροχού ή εμπρός τροχού (ανάλογα με το μοντέλο) ⑨ Ποδηλασία με υποβοήθηση / φρένο ταντάς / φρένο coaster (ανάλογα με το μοντέλο) ⑩ Ρύθμιση ταχυτήτων (ανάλογα με το μοντέλο) ⑪ Μπροστινό φως ⑫ Πίσω φως (ανάλογα με το μοντέλο, με ενσωματωμένο φως φρένων)

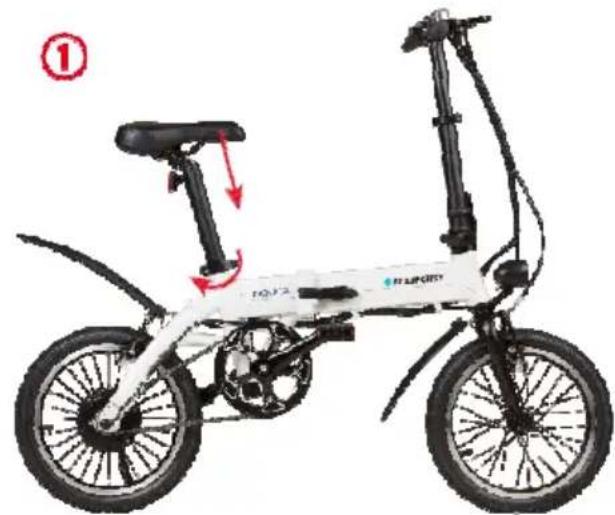

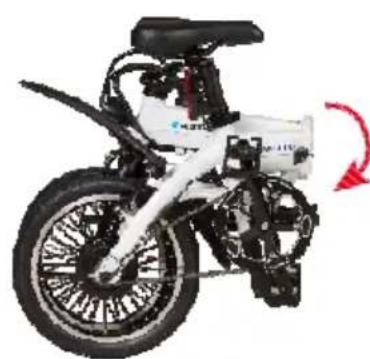

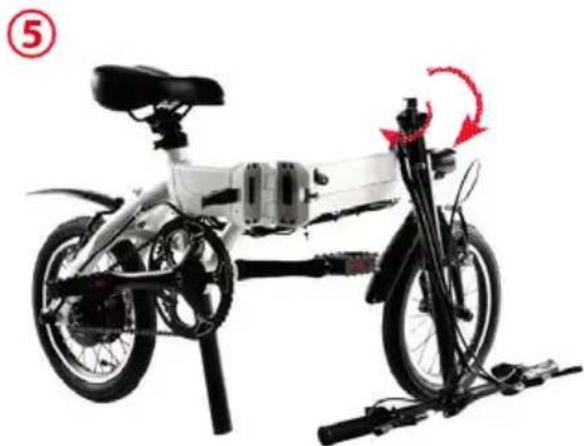

4. ΠΩΣ ΝΑ ΤΟ ΔΙΠΛΩΣΕΤΕ

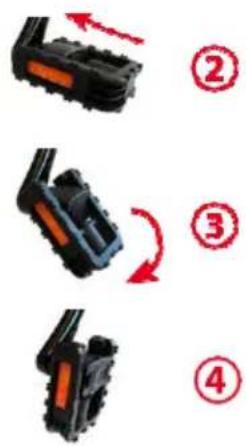

Ανοίξτε το σφιγκτήρα στη θέση του πλαισίου (1) και πιέστε το κάλυμμα προς τα κάτω. - Μετακινήστε τα πεντάλ ώστε να δείχνουν η ώρα (2). Πιέστε προς τα μέσα και τα δύο πεντάλ (3-4). - Ελευθερώστε τον σφιγκτήρα (5) και διπλώστε τον κορμό. - Επαναφέρετε και σφίξτε τον σφιγκτήρα (6), διπλώστε το πεντάλ μέχρι οι δύο τροχοί να είναι παράλληλοι.

(6)

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Βεβαιωθείτε ότι όλες οι κλειδαριές είναι καλά σφιγμένες και κλειστές πριν χρησιμοποιήσετε το e-bike. Μην κλείνετε το μοχλό πλαισίου όταν διπλώνεται το ποδήλατο, καθώς μπορεί να προκληθεί βλάβη στις επαφές κατά τη μεταφορά.

Σημείωση: Πρόκειται για μία σχηματική αναπαράσταση ενός πτυσσόμενου e-bike με διάφορες πιθανές επιλογές εξοπλισμού.

Οι εικόνες που εμφανίζονται ενδέχεται να διαφέρουν.

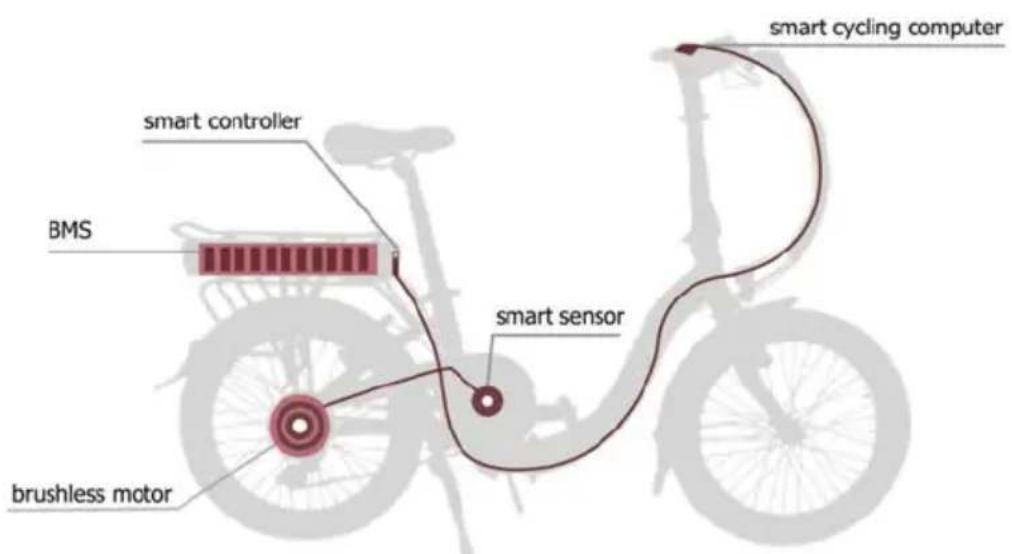

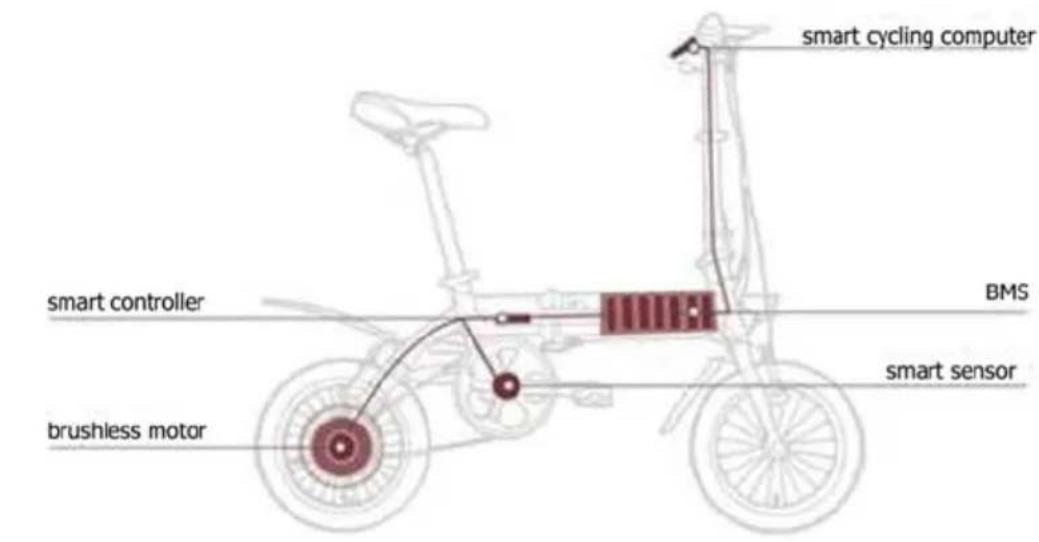

5. ΕΙΣΑΓΩΓΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ-ΥΒΡΙΔΙΚΟ ΣΥΣΤΗΜΑ - I-CST

Το i-CST (έξυπνο σύστημα υποβοήθησης ποδηλασίας) αποτελείται από τα ακόλουθα στοιχεία:

• Έξυπνος αισθητήρας - Ανιχνεύοντας το ρυθμό και την ταχύτητα του πεντάλ.
• Smart Controller - Υπολογισμός σε πραγματικό χρόνο και συντονισμός βελτιστοποιημένης εξόδου ισχύος. BMS (Σύστημα Διαχείρισης Μπαταρίας) - Παροχή ηλεκτρικής τροφοδοσίας στο σύστημα, ενώ εξισορροπεί την κατανάλωση ρεύματος και προστατεύει την μπαταρία. Κινητήρας DC χωρίς ψήκτρες - Προσφέρει υποβοήθηση.
• Οθόνη Ποδηλάτου - Έλεγχος και οθόνη.

Μόλις ξεκινήσετε το πεντάλ, το i-CST θα ανιχνεύσει τον ρυθμό σας (ταχύτητα πεντάλ) και την ταχύτητα οδήγησης και θα συντονίσει σε πραγματικό χρόνο το ηλεκτρικό μοτέρ ώστε να παρέχει την σωστή υποβοηθητική δύναμη που ταιριάζει με τις συνθήκες οδήγησης, κάνοντας την οδήγηση πολύ πιο εύκολη.

Σημείωση: Πρόκειται για μία σχηματική αναπαράσταση ενός πτυσσόμενου e-bike με διάφορες πιθανές επιλογές εξοπλισμού.

6. ΜΠΑΤΑΡΙΑ (ΦΟΡΤΙΣΗ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΥΡΟΣ)

Η μπαταρία πρέπει να φορτιστεί πριν χρησιμοποιηθεί για πρώτη φορά. Χρησιμοποιήστε αποκλειστικά τον αρχικό φορτιστή που έχει οριστεί από την Blaupunkt για φόρτιση. Διαφορετικά μπορεί να καταστρέψει την μπαταρία και μπορεί ακόμη και να προκαλέσει πυρκαγιά και άλλους κινδύνους. Η εγγύηση λήγει, εάν χρησιμοποιείται φορτιστής διαφορετικός από τον καθορισμένο.

• Ελέγχετε προσεκτικά εάν η ονομαστική τάση εισόδου του φορτιστή είναι συνεπής με την τάση του δικτύου τροφοδοσίας.
• Φορτίστε την μπαταρία σε ξηρό μέρος και εξασφαλίστε επαρκή αερισμό. Ούτε η μπαταρία ούτε ο φορτιστής μπορούν να καλύπτονται κατά τη διάρκεια της διαδικασίας φόρτισης.
• Συνδέστε πρώτα το βύσμα του φορτιστή (2) με την υποδοχή φόρτισης της μπαταρίας. Συνδέστε το βύσμα εισόδου (1) του φορτιστή στην πρίζα AC. Ανάλογα με το μοντέλο, μπορείτε να αφαιρέσετε την μπαταρία και να τη φορτίσετε ξεχωριστά. Η πλήρης φόρτιση μιας κενής μπαταρίας διαρκεί 2-8 ώρες, ανάλογα με την κατάσταση φόρτισης, όταν η ενδεικτική λυχνία φόρτισης στον φορτιστή γίνεται από κόκκινο σε πράσινο, η μπαταρία έχει φορτιστεί πλήρως.
• Μετά τη φόρτιση, τραβήξτε πρώτα το βύσμα τροφοδοσίας AC (1) και μετά βγάλτε το συνδεδεμένο φις με την μπαταρία (2). Μην αφήνετε την μπαταρία συνδεδεμένη στον φορτιστή για μεγάλο χρονικό διάστημα ή/και χωρίς επίβλεψη.
• Φορτίστε μόνο την μπαταρία σε δωμάτια με εγκατεστημένο ανιχνευτή καπνού. Φορτίστε την μπαταρία
• Δεν συνιστάται η χρήση μετατροπέων με τροποποιημένο ημιτονοειδές κύμα και μπορεί να οδηγήσει σε δυσλειτουργίες.

ΣΥΝΤΗΡΗΣΗ

Μπορείτε να έχετε την καλύτερη απόδοση και διάρκεια ζωής στις μπαταρίες σας, φορτίζοντάς τες τακτικά πριν από τη χρήση, ακόμα και αν δεν έχουν αποφορτιστεί πλήρως. - Φορτίστε την μπαταρία σε θερμοκρασία δωματίου. Χρησιμοποιήστε την μπαταρία στο εύρος θερμοκρασίας από 0°C - 25°C. Εάν αφήσετε μια πλήρως αποφορτισμένη μπαταρία για μεγάλο χρονικό διάστημα, αυτό οδηγεί σε μόνιμη απώλεια απόδοσης. Φορτίστε μια άδεια μπαταρία το συντομότερο δυνατό. Εάν η μπαταρία είναι αποθηκευμένη για μεγαλύτερο χρονικό διάστημα, αποθηκεύστε την με περίπου 50-70% φόρτιση και ελέγχετε τακτικά για τυχόν υπόλοιπη φόρτιση. Μια ελαττωματική μπαταρία λόγω αποτυχίας φόρτισης δεν αποτελεί αξίωση εγγύησης. Κάθε μπαταρία με τεχνολογία Li-ion υπόκειται σε αναπόφευκτη διαδικασία χημικής γήρανσης, αυτή η διαδικασία πραγματοποιείται επίσης χωρίς τη χρήση ή τη

φόρτιση μπαταρίας. Η χωρητικότητα της μπαταρίας μειώνεται με την ηλικία. Η μείωση της χωρητικότητας δεν είναι ελάττωμα ή λόγος καταγγελίας.

Για να αποφύγετε τη ρύπανση, ακολουθήστε τους τοπικούς κανονισμούς για τη σωστή απόρριψη της μπαταρίας.

ΕΥΡΟΣ ΜΠΑΤΑΡΙΩΝ

Το κάθε όριο, εξαρτώμενο από το πλάτος του εύρους είναι το μέγιστο. Τις εσωτερικές δοκιμές οδήγησης, αυτός ο τύπος θα μπορούσαν εύκολα να επιτύχουν ή ακόμη και να ξεπεράσουν. Όσοι, με μικρότερες αποστάσεις μικρότερες από 20 km είναι επίσης δυνατοί. Το εύρος με μια επιλογή υποστήριξης εξαρτάται από πολλούς παράγοντες, όπως: - Επίπεδο βοήθειας / συνεισφορά του οδηγού - χρησιμοποίησε μικρότερα επίπεδα βοήθειας και αύξησε τη δική σας συνεισφορά για να μεγιστοποιήσετε το εύρος. - Ταχύτητα οδήγησης - υψηλότερες ταχύτητες, ιδίως σε υψηλότερα επίπεδα υποστήριξης, καταναλώνουν περισσότερη ενέργεια. - Ρυθμός - ο υψηλότερος ρυθμός (γρηγορότερο πετάλι) βελτιστοποιεί την απόδοση, το αργό πεντάλ κοστίζει περισσότερη ενέργεια. - Εκκίνηση και φρενάρισμα - Η συχνή πέδηση και η σχετική εκκίνηση φορτώνουν την μπαταρία γρηγορότερα από μεγάλες αποστάσεις με σταθερή ταχύτητα. - Φυσική κατάσταση του αναβάτη - όσο περισσότερο και πιο συχνά οδηγείτε ένα ποδήλατο, τόσο περισσότερο αυξάνεται η φυσική σας κατάσταση και θα επιτυγχάνετε μεγαλύτερες αποστάσεις. - Μετάδοση συμπεριφοράς του οδηγού (εάν υπάρχει αλλαγή) - η σωστή αλλαγή βελτιστοποιεί την απόδοση, η εκκίνηση και η ανάβαση με κλίση γίνονται καλύτερα σε μια μικρή, ελαφριά ταχύτητα. - Συνθήκες δρόμου - οι επίπεδες επιφάνειες του δρόμου μειώνουν την αντίσταση κύλισης και αυξάνουν το εύρος. - Συνθήκες αέρα / στάση του σώματος - οι όρθιες θέσεις καθισμάτων αυξάνουν την αντίσταση του αέρα και η σώση στο αέρα παίρνει περισσότερη ενέργεια. - Βάρος - Το συνολικό βάρος της μοτοσικλέτας, των αποσκευών και του αναβάτη πρέπει να διατηρείται όσο το δυνατόν χαμηλότερο. - Πίεση ελαστικών - ελαχιστοποίησε την αντίσταση κύλισης προσαρμόζοντας την πίεση των ελαστικών, μια υψηλότερη πίεση ελαστικών εξασφαλίζει χαμηλότερη αντίσταση κύλισης. - Θερμοκρασία - Με χαμηλότερες θερμοκρασίες, η απόδοση της μπαταρίας μειώνεται. Το χειμώνα, τα εύρη μειώνονται με μία φόρτιση. Αποθηκεύστε την μπαταρία σε θερμοκρασία δωματίου το χειμώνα και τοποθετήστε την μόνο στο ποδήλατο όταν ξεκινάτε το ταξίδι σας. Ενδείξεις απόδοσης υπολογιστή - Οι ενδείξεις των υπολογιστών δείχνουν ισχύ κινητήρα, μια μέση χαμηλότερη βαθμολογία ισχύος σημαίνει μεγαλύτερο εύρος.

7. ΛΕΙΤΟΥΡΓΙΑ ΗΛΕΚΤΡΙΚΟΥ ΠΟΔΗΛΑΤΟΥ

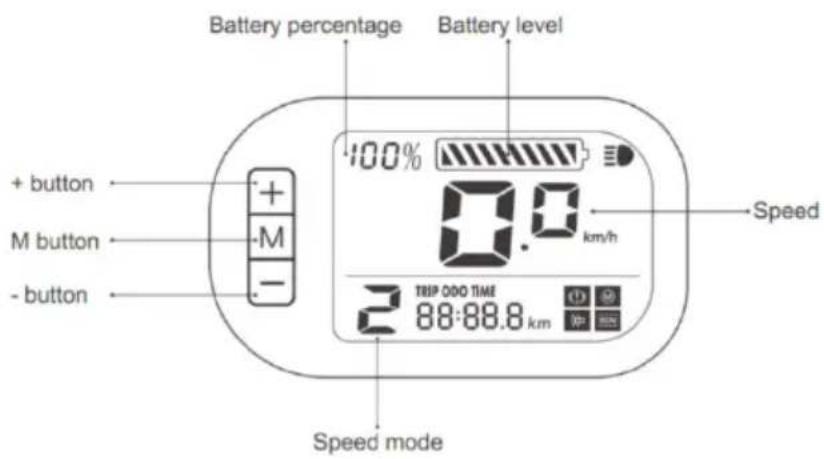

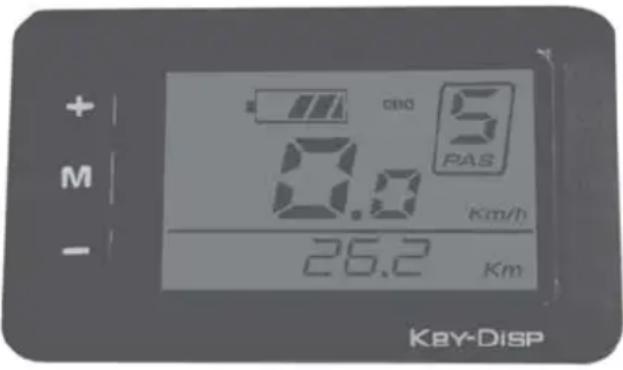

ΟΘΟΝΗ LCD ΕΛΕΓΧΟΥ (μονάδα υπολογιστή αρ.1)

Η μονάδα ελέγχου είναι ενσωματωμένη στην οθόνη LCD και λειτουργεί το σύστημα κίνησης. Βρίσκεται στο τιμόνι.

Επισκόπηση λειτουργίας μονάδας ελέγχου

1.1 Κουμπί ON/OFF 1.2 Κρατήστε πατημένο το κουμπί για 2 δευτερόλεπτα για να ενεργοποιήσετε / απενεργοποιήσετε τη μονάδα ελέγχου LED και το ηλεκτρικό σύστημα κίνησης.

Το σύστημα θα απενεργοποιηθεί αυτόματα αν είναι σε αδράνεια για περισσότερο από 10 δευτερόλεπτα.

1.2 Λειτουργία υποβοήθησης

Κρατώντας το κουμπί για να επιλέξετε το επιθυμητό επίπεδο υποβοήθησης για ηλεκτρικό σύστημα. Το χαμηλότερο είναι το επίπεδο 1 και υψηλότερο είναι το επίπεδο 5. Όταν είναι ενεργοποιημένο, η προεπιλογή είναι το επίπεδο 1. Όταν δεν εμφανίζεται αριθμητικό επίπεδο ισχύος, αυτό σημαίνει ότι το αναδιπλούμενο ηλεκτρικό ποδήλατο βρίσκεται σε σταθερή λειτουργία ή λειτουργεί ως τυπικό ποδήλατο χωρίς βοήθεια από την κεντρική μονάδα. Θα δείτε ότι η ηλεκτρική βοήθεια σταματά όταν επιλέξετε ένα από τα επίπεδα 1 έως 5.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Όταν μετακινείτε τα πετάλια, ο κινητήρας μπορεί να εκκινήσει εάν δεν είστε ακόμα ασφαλισμένοι στο ποδήλατο. Μην ενεργοποιήσετε τον υπολογιστή έως ότου καθίσετε στο αναδιπλούμενο ηλεκτρικό ποδήλατο και ρυθμίσετε το επίπεδο στήριξης στο 0. Ρυθμίστε την υποστήριξη στο 0 πριν κατεβείτε από το ποδήλατο.

1.3 Φωτισμός / Οπίσθιος φωτισμός ON/OFF

Με ενεργοποιημένη την οθόνη, κρατήστε το

1.3 Βοήθεια - Ενδείξη επιπέδου (PAS): Δείχνει επιλεγμένο επίπεδο υποβοήθησης ισχύος από 0 (απενεργοποίηση) έως 5 (υψηλότερο επίπεδο υποβοήθησης) ή P για υποβοήθηση ώθησης (6 km/h).

1.4 Μονάδα ταχύτητας:

Υποδεικνύει εάν η ταχύτητα που εμφανίζεται είναι km/h ή mph. (εργοστασιακή προεπιλογή: km/h)

1.5 Ενδείξη ρυθμιστή:

Το MOD υποδεικνύει την ενεργή λειτουργία ρύθμισης (βλέπε γενικό μενού ρυθμίσεων)

1.6 Ένδειξη μονάδας ισχύος:

Υποδεικνύει την τρέχουσα μονάδα ισχύος/απόδοσης.

1.7 Ένδειξη περιοχής κειμένου:

Εμφανίζει διάφορες πληροφορίες, συμπεριλαμβανομένων κωδικών σφαλμάτων και περιπτώσεων δυσλειτουργίας.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Μην

χρησιμοποιείτε το αναδιπλούμενο ηλεκτρικό ποδήλατό σας εάν εμφανιστεί κάποιο σφάλμα, επικοινωνήστε αμέσως με τον αντιπρόσωπο!

1.8 Ενδείξεις ταχύτητας:

Ενδείξη ταχύτητας στυλιαίου ταχυδίου

1.9 Ενδείξεις οδήγησης:

Ένδειξη κατάστασης ενεργοποίησης / απενεργοποίησης φωτεινών σηματοδοτών

Ενδείξεις φωτισμού

Όταν το σύστημα είναι ενεργοποιημένο, κρατήστε πατημένα τα κουμπιά ΠΑΝΩ και ΚΑΤΩ για 2 δευτερόλεπτα για πρόσβαση στο μενού γενικών ρυθμίσεων. Για έξοδο από το μενού γενικών ρυθμίσεων κρατήστε πατημένο το κουμπί MODE για 2 δευτερόλεπτα.

Επαναφορά TRIP DISTANCE: Εμφανίζεται το TC. Εναλλαγή μεταξύ των τιμών πατώντας τα κουμπιά ΠΑΝΩ και ΚΑΤΩ. Η προεπιλεγμένη τιμή είναι N. Πατήστε το κουμπί MODE για αποθήκευση των ρυθμίσεων και μετά επιστρέψτε στις ρυθμίσεις αντίθεσης.

Ρύθμιση αντίθεσης BACKLIGHT:

Εμφανίζεται το bL. Επιλέξτε μεταξύ των επιπέδων 1, 2 και 3 όπου το 3 είναι η μέγιστη αντίθεση. Η προεπιλεγμένη τιμή είναι 1. Πατήστε ΠΑΝΩ ή ΚΑΤΩ για εναλλαγή μεταξύ διαφορετικών επιπέδων αντίθεσης. Πατήστε το κουμπί MODE για αποθήκευση ρυθμίσεων και μετάβαση σε ρυθμίσεις μετατροπής χμ / μίλια.

Ρύθμιση μετατροπής μονάδας KM / MILE:

Εμφανίζεται το U. 1 σημαίνει μίλια και 2 σημαίνει χιλιόμετρα. Η προεπιλεγμένη τιμή είναι 2. Πατήστε τα κουμπιά ΠΑΝΩ / ΚΑΤΩ για να επιλέξετε την επιθυμητή λειτουργία. Για αποθήκευση αλλαγών πατήστε το κουμπί MODE για αποθήκευση των ρυθμίσεων. Το σύστημά σας επανέρχεται στην επαναφορά απόστασης ταξιδιού.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ:

Λειτουργεί σε ρυθμιστικό μονού επιπέδου βάθους του αναδιπλούμενου e-bike.

Επισκόπηση λειτουργιών οθόνης

1.1 Κουμπί ON/OFF

Κρατήστε πατημένο το κουμπί για 2 δευτερόλεπτα για να ενεργοποιήσετε / απενεργοποιήσετε εναλλάξ την ένδειξη LED και το περιφερειακό σύστημα κίνησης. Το σύστημα θα απενεργοποιείται αυτόματα εάν αφεθεί στο πετάλι για περισσότερο από 10 λεπτά.

1.2 Λειτουργία υποβοήθησης

Κρατήστε πατημένο το κουμπί για να επιλέξετε το επιθυμητό επίπεδο υποβοήθησης για το ηλεκτρικό σύστημα. Το χαμηλότερο είναι το επίπεδο 1 και το υψηλότερο είναι το επίπεδο 3. Όταν είναι ενεργοποιημένο, προεπιλογή είναι το επίπεδο 1. Όταν δεν εμφανίζεται αριθμητικό επίπεδο ισχύος, αυτό σημαίνει ότι το αναδιπλούμενο ηλεκτρονικό ποδήλατο βρίσκεται σε κατάσταση λειτουργίας ως κοινό ποδήλατο χωρίς βοήθεια από την κίνηση. Θα δείτε ότι η ηλεκτρική βοήθεια κατεβαίνει όταν επιλέξετε ένα από τα επίπεδα 1 έως 3.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Όταν μετακινείτε τα πετάλια, ο κινητήρας μπορεί να ξεκινήσει εάν δεν είναι ασφαλισμένος με ασφάλεια στο ποδήλατο. Μην ενεργοποιείτε τον υπολογιστή μέχρι να καθίσετε στο αναδιπλούμενο ηλεκτρονικό ποδήλατο και να ρυθμίσετε το επίπεδο στήριξης στο 0. Ρυθμίστε την υποστήριξη στο 0 πριν κατεβείτε από το ποδήλατο.

1.3 Φώτα / Κουμπί ενεργοποίησης φωτισμού ON / OFF

Με ενεργοποιημένη την οθόνη, κρατήστε

• πατημένο το κουμπί για 2 δευτερόλεπτα για να ενεργοποιήσετε / απενεργοποιήσετε τον προβολέα, το πίσω φως και τον οπίσθιο φωτισμό. Υπάρχουν πέντε επίπεδα φωτεινότητας που μπορούν να επιλεγούν από τον χρήστη.

1.3 Εμφάνιση πληροφοριών

Μπορείτε να κάνετε εναλλαγή πληροφοριών, να πατήσετε

το κουμπί για προβολή: Απόσταση ταξιδιού -> Συνολική απόσταση -> Ταχύτητα ταξιδιού (ώρες)

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ:

Ακολουθείτε τις οδηγίες όταν ο πεζός είναι στο αναδιπλούμενο e-bike.

Γενικές ρυθμίσεις

1.1 Μπαταρία / επίπεδο μπαταρίας:

Εάν η μπαταρία είναι πλήρως φορτισμένη, εμφανίζονται όλα τα τμήματα και η οθόνη δείχνει 100%.

Τα τμήματα σταδιακά σβήνουν καθώς η μπαταρία εξαντλείται κατά τη χρήση.

Εάν λειτουργούν όλα τα τμήματα, η ματαρία πρέπει να οριστεί αμέσως.

1.2 Ταχύτητα

ΔixeveI TnVtpexouoTaXutntaTaEio

1.3 Λειτουργία ταχύτητας (PAS):

Ενεργοποιεί επιλεγμένο επίπεδο υποβοήθησης από 0 (ανενεργό) έως 3 (υψηλότερο επίπεδο υποβοήθησης).

Ενεργοποιεί πρόσθετες πληροφορίες ταξιδιού: Απόσταση ταξιδιού (TRIP), συνολική απόσταση (ODO), χρόνος ταξιδιού (TIME).

Υποδεικνύει ότι το προϊόν είναι αναμενόμενο. Ελέγξτε επίσης τη λάμπα για πιθανή διακοπή (π.χ. για το μοντέλο).

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Μην χρησιμοποιείτε το διπλούμενο ηλεκτρονικό ποδήλατό σας εάν εμφανίσει κάποιο σφάλμα, επικοινωνήστε αμέσως με τον αντιπρόσωπό σας!

8. ΡΥΘΜΙΣΗ ΚΑΘΙΣΜΑΤΟΣ ΚΑΙ ΠΕΔΑΛΙΩΝ

Μια οθόνη που μπορεί να ελαχιστοποιήσει την ταλαιπωρία στο μουσείο Ηλεκτρονικό ποντίκι και να κάνει το πέλα σας πιο απλό και ευχάριστο. Αφιερώστε λίγο χρόνο για να μάθετε τη λειτουργία της οθόνης, καθώς θα βελτιώσει τη συνολική εμπειρία οδήγησης. Οι επιλογές μπορούν να γίνουν με τρεις τρόπους: μέσω οθόνης, τηλεχειριστήριο / πληκτρολόγιο και κίνηση.

Αφού το όχημα ταχέως απελευθερωθεί από τη θέση του καλύμματος. Εάν η θέα μπορεί να περιστραφεί / ρυθμιστεί με τη χρήση απελευθερωμένου κλείστρου, ρυθμίστε έτσι ώστε να την ταχέως απελευθερώσετε με τη βίδα αντίχειρα όντας ταχέως απελευθερωμένη. Για να γίνει αυτό, η χρήση κυκλοφορίας πρέπει να είναι ανοιχτή. Εάν είναι πολύ δύσκολο να κλείσετε τη χρήση απελευθερωμένου, χαλαρώστε ελαφρώς τη βίδα αντίχειρα.

Το ύψος της σέλας ελέγχει την μοχλευση για το ταξίδι σας. Πολύ χαμηλό και βάζει άγχος στα γόνατά σας, πολύ ψηλά και μπορεί να τρίβετε υπερβολικά τη σέλα. Υπάρχουν διάφοροι τρόποι για να αποκτήσετε το σωστό ύψος σέλας. Ένας καλός τρόπος για να το κάνετε είναι να καθίσετε στο αναδιπλούμενο ηλεκτρονικό ποδήλατο με τα δύο πόδια στα πετάλια - ζητήστε βοήθεια από το δεύτερο άτομο για να υποστηρίξετε. Τοποθετήστε τα πετάλια σας στη θέση 6 και 12. Το κάτω μέρος του ποδιού σας πρέπει να εκτείνεται πλήρως όταν το τακούνι είναι τοποθετημένο στο κάτω πετάλι. Εάν είναι υπό γωνία, πρέπει να ανεβάσετε τη σέλα. Εάν δεν μπορείτε να φτάσετε στο πετάλι με τη φτέρνα, κατεβάστε τη σέλα.

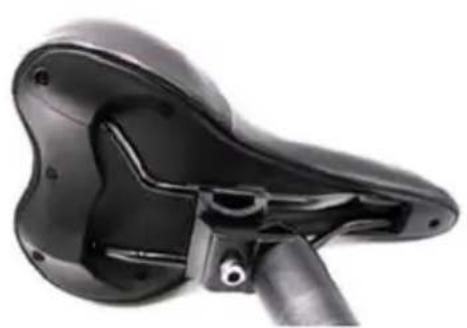

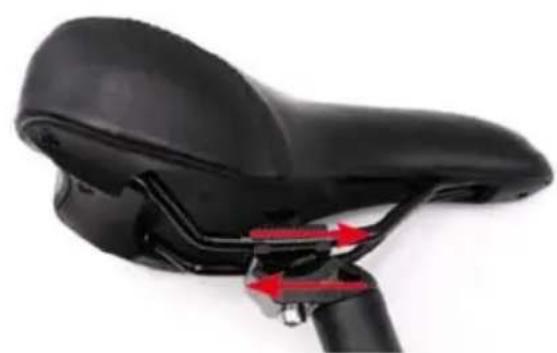

Μπορείτε να αλλάξετε τη γωνία της σέλας και την μπροστινή / πίσω θέση χαλαρώνοντας τη βίδα Allen (1) και προσαρμόζοντας τη σέλα ανάλογα με τις ανάγκες σας. Σφίξτε ξανά τη βίδα Allen όταν έχετε ρυθμίσει τη θέση της σέλας.

①

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ: Ο στύλος του καθίσματος έχει μια γραμμή με σήμανση MAX (δηλαδή τη γραμμή ασφαλείας), αυτό είναι το ύψος MAX που μπορείτε να ανυψώσετε τη σέλα. Σε κάθε περίπτωση ρύθμισης, η γραμμή με σήμανση MAX πρέπει να είναι πάντα κάτω από τον σφιγκτήρα του καθίσματος. Μπορεί να προκληθεί σοβαρός τραυματισμός στον αναβάτη εάν το ύψος της σέλας ανυψωθεί πέρα από τη γραμμή MAX.

9. ΣΥΣΤΗΜΑ ΦΡΕΝΩΝ (ΕΙΔΙΚΟ ΓΙΑ ΜΟΝΤΕΛΟ)

Βεβαιωθείτε ότι λειτουργούν τα φρένα σας πριν ξεκινήσετε την οδήγηση.

Μοχλός αριστερού φρένου: Μπροστινό φρένο

Δεξιός μοχλός φρένου: Πίσω φρένο

Ένα σπιράλ καλώδιο είναι διαθέσιμο για την εγγύηση ή την επισκευή. Εφαρμόστε αυτό το φρένο πατώντας τα πεντάλ ενάντια στην κανονική κίνηση του πεντάλ.

ΣΗΜΕΙΩΣΗ ΑΣΦΑΛΕΙΑΣ

Έχετε υπόψη ότι η αποτελεσματικότητα των φρένων μπορεί να ποικίλει σε ευρείες συνθήκες ολισθηρές επιφάνειες. Έχετε υπόψη τη δυνατότητα μεγαλύτερων αποστάσεων φρεναρίσματος και ολισθηρών επιφανειών κατά την οδήγηση και προσαρμόστε ανάλογα το στυλ οδήγησης (π.χ. μείωση ταχύτητας, αύξηση αποστάσεων ασφαλείας)!

Έτοιμα για τακάκια φρένων Έτοιμα για οδήγηση:

Ενισχύστε το ποδήλατο στα 25 km/h.

Φρένο με ελεγχόμενο αλλίσχυρο τρόπο σε ακίνητο.

ΕΙΔΟΝΙΟΠΟΙΗΣΗ: ΑΣΦΑΛΕΙΑ: Έχετε υπόψη ότι τα φρένα ζεσταίνονται εάν χρησιμοποιούνται συχνά, αγγίζοντας τα μπορεί να προκαλέσει τραυματισμό!

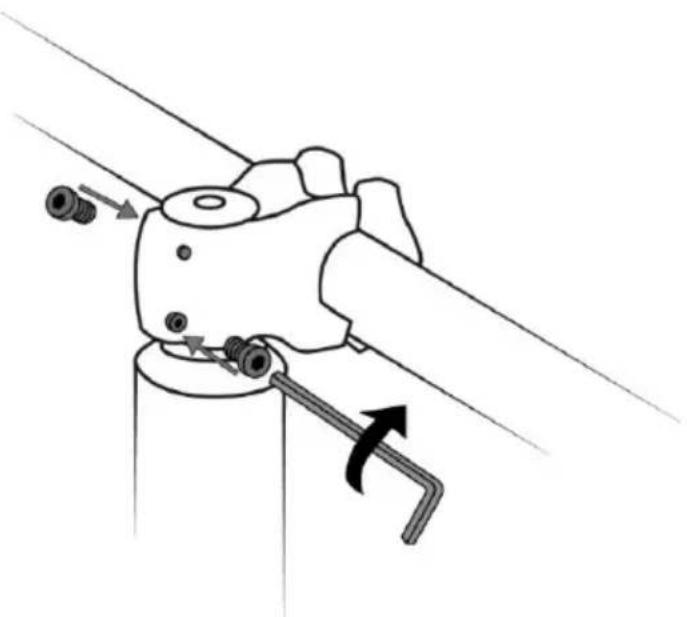

10. ΤΙΜΟΝΙ (ΕΙΔΙΚΟ ΓΙΑ ΜΟΝΤΕΛΟ)

Ανάλογα με το μοντέλο, το τιμόνι πρέπει να είναι τοποθετημένο στο ποδήλατο:

Για να το κάνετε αυτό, αφαιρέστε το κάλυμμα βιδωμένο στο τιμόνι και βάλτε το τιμόνι. Το εξωτερικό τεμάχιο πρέπει να προεξέχει, να αφήνει περίπου 2mm χώρο, διαφορετικά το κάλυμμα δεν θα κλείνει νέο. Τη συνέχεια ορίστε τις δύο βίδες. Τέλος, αντικαταστήστε το κάλυμμα.

Η μονταρία και η προετοιμασία του τιμονιού, βεβαιώνεται ότι οι ταχείες αεροθαλάμου είναι κλειστές με ασφάλεια για να αποφευχθεί η ολίσθηση του τιμονιού.

11. ΑΛΛΑΓΗ ΤΑΧΥΤΗΤΩΝ (ΕΙΔΙΚΟ ΓΙΑ ΜΟΝΤΕΛΟ)

Βεβαιωθείτε ότι έχετε χρησιμοποιήσει την αλλαγή της ταχύτητας μόνο όταν κάνετε πετάλι.

Ντεραγιέ

Εάν θέλετε να επιλέξετε μικρότερη ταχύτητα, σπρώξτε το μοχλό (Α) βήμα προς βήμα προς τα εμπρός για κάθε ένα από τα γρανάζια. Εάν μετακινήσετε το μοχλό περαιτέρω προς τα εμπρός, μπορείτε επίσης να παραλείψετε μία ταχύτητα.

Εάν θέλετε να επιλέξετε μεγαλύτερη ταχύτητα, τραβήξτε το μοχλό (Β) για να μετακινηθείτε σε κάθε μία από τις ταχύτητες.

Μοχλός/Κατέβασμα Ταχύτητας

Κουμπί/Ανέβασμα Ταχύτητας

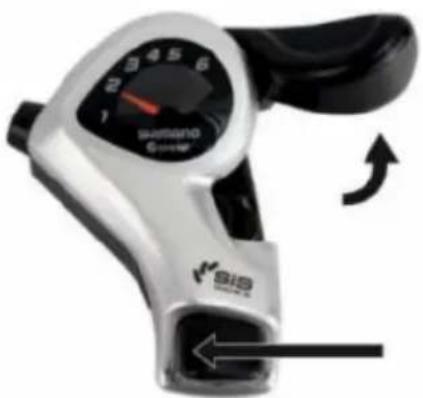

Εργαλείο Πλήμνης

Εάν θέλετε να αλλάξετε μια ελαφρύτερη ταχύτητα, γυρίστε το μοχλό προς τα εμπρός (+) ή προς τα πίσω για κάθε ένα από τα γρανάζια. Την ένδειξη την εμφανίζει ο μεγαλύτερος αριθμός.

• Φορτίστε πλήρως την μπαταρία πριν από την πρώτη χρήση. Βεβαιωθείτε ότι το ποδήλατό σας είναι έτοιμο προς χρήση και έχει ρυθμιστεί ώστε να ταιριάζει στο σώμα σας, συμπεριλαμβανομένης της θέσης της σέλας και του εξαρτήματος της σέλας και του τιμονιού. Ελέγξτε το κλείσιμο/σφίξιμο των τροχών, τιμονιού, σέλας, φρένων καθώς και όλες τις σημαντικές βίδες και γρήγορες απελευθερώσεις.
• Ελέγξτε την πίεση των ελαστικών (θα βρείτε πληροφορίες σχετικά με την ελάχιστη / μέγιστη πίεση στα ελαστικά). Κατά κανόνα, ως εξής: αν πατήσετε τον αντίχειρά σας στο συμπιεσμένο ελαστικό, δεν θα πρέπει να μπορείτε να αλλάξετε το σχήμα του σημαντικά με πίεση.
• Δοκιμάστε και ελέγξτε το ποδήλατό σας πρώτα σε ένα ανοιχτό και ασφαλές μέρος. Βεβαιωθείτε ότι γνωρίζετε ποιος μοχλός λειτουργεί ποιο φρένο. Ελέγξτε τη συναρμολόγηση και τη ρύθμιση των φρένων. Σπρώξτε το ποδήλατο προς τα εμπρός με τα φρένα πατημένα. Το πίσω φρένο πρέπει να αποτρέψει εντελώς την κίνηση του πίσω τροχού, ενώ το μπροστινό φρένο θα πρέπει να σηκώσει τον πίσω τροχό με τη δράση πέδησης από το έδαφος. Το τιμόνι του πιωσόμενου e-bike δεν πρέπει να κουδουνίζει ή να αλλάζει (προς τα δεξιά / αριστερά) κατά το φρεναρίσμα. Βεβαιωθείτε ότι ο υπολογιστής δεν εμφανίζει κανένα μήνυμα σφάλματος.

13. ΣΥΝΤΗΡΗΣΗ ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΒΟΛΤΑ

Ελέγξτε τα ελαστικά και τις σαμπρέλες. Αναζητήστε ρωγμές, φθορές, σπασίματα πριν από κάθε βόλτα και τυχόν αντικείμενα που έχουν κολλήσει ή αιχμηρές πέτρες. Εάν εντοπίσετε τομές, ρωγμές ή τρύπες, στα ελαστικά, ελέγξτε το αναδιπλούμενο ηλεκτρικό ποδήλατό σας από εξειδικευμένο μηχανικό ποδηλάτου. Ελέγξτε το πλαίσιο, το τιμόνι και τα συναρμολογημένα εξαρτήματα για χαλαρά ή φθαρμένα εξαρτήματα. Ελέγξτε τη λειτουργικότητα των φρένων. Σπρώξτε το αναδιπλούμενο ποδήλατο προς τα εμπρός με τα φρένα πατημένα. Το πίσω φρένο πρέπει να αποτρέψει εντελώς την κίνηση του πίσω τροχού, ενώ το μπροστινό φρένο θα πρέπει να σηκώσει τον πίσω τροχό με τη δράση πέδησης από το έδαφος. Το τιμόνι του αναδιπλούμενου e-bike δεν πρέπει να κουδουνίζει ή να αλλάζει (προς τα δεξιά / αριστερά) κατά το φρεναρίσμα. Μην χρησιμοποιείτε το τρισένο ηλεκτρικό ποδήλατο εάν ο υπολογιστής εμφανίζει μήνυμα σφάλματος.

14. ΣΥΝΤΗΡΗΣΗ: ΚΑΘΑΡΙΣΜΟΣ

Αποφύγετε τη χρήση νερού για να καθαιρέσετε το αναδιπλούμενο ηλεκτρονικό ποδήλατο, καθώς τα ηλεκτρικά και ηλεκτρονικά συστήματα ενδέχεται να βραχούν, με αποτέλεσμα δυσλειτουργία του ποδηλάτου ή τραυματισμό. - Σκουπίστε απαλά τυχόν βρώμικα βαμμένα ή πλαστικά μέρη με ένα μαλακό, υγρό πανί και ένα ουδέτερο διάλυμα καθαρισμού. Στεγνώστε προσεκτικά τα μέρη με ένα μαλακό, στεγνό πανί. ΜΗΝ χρησιμοποιείτε ατμό ή νερό για να καθαρίσετε τις ηλεκτρικές συνδέσεις, τακάκια φρένων, τους τροχούς, τα ελαστικά ή τα πλαστικά έργα.

15. ΣΥΝΤΗΡΗΣΗ: ΤΑΚΤΙΚΟΙ ΕΛΕΓΧΟΙ

Τα ακόλουθα σημεία πρέπει να ελέγχονται μετά από 500 χλμ. οδήγησης ή το αργότερο κάθε έξι μήνες. Σας προτείνουμε να εκτελέσετε αυτήν την εργασία από έναν ειδικό ή τον έμπορο ποδηλάτων σας.

Βεβαιωθείτε ότι τα διαστήματα συντήρησης μπορεί να διαφέρουν ανάλογα με την περιοχή εφαρμογής - π.χ. Πολύ σκονισμένα περιβάλλοντα λειτουργίας ενδέχεται να απαιτούν μικρότερα διαστήματα.

Ελέγξτε τη στερέωση / βίδωμα των τροχών, του τιμονιού, της σέλας και όλων των σημαντικών βιδών και κρυφών από μεταθέσεις. - Ελέγχετε εάν η μπαταρία έχει φορτιστεί επαρκώς. Βεβαιωθείτε ότι τα καλώδια φρένων και αλλαγής ταχυτήτων λιπαίνονται επαρκώς και ότι τα τακάκια φρένων είναι σε καλή κατάσταση. Ελέγξτε αν τα πέδιλα του ποδηλάτου έχουν φθαρεί πρώιμα. Ελέγξτε τη ρύθμιση αλλαγής ταχυτήτων εάν οι ταχύτητες δεν αλλάζουν ομαλά ή αλλοιωδώς. Ελέγξτε εάν οι συνδέσεις στο πλαίσιο, οι ακτίνες / ζάντες είναι σε καλή κατάσταση και απαλλαγμένες από ζημιές, θέαση, διάβρωση ή σκουριά.

12. ΠΡΟΟΡΙΖΟΜΕΝΗ ΧΡΗΣΗ

Αυτό το αναδιπλούμενο ηλεκτρονικό ποδήλατο προορίζεται για τη μεταφορά ενός ατόμου κάθε φορά. Τοποθετήστε το ποδήλατό σας με κατάλληλο εξοπλισμό εάν θέλετε να μεταφέρετε αποσκευές. Βεβαιωθείτε ότι δεν υπερβαίνετε το μέγιστο επιτρεπόμενο φορτίο (αναβάτης + αποσκευές).

Ο κατασκευαστής και ο αντιπρόσωπος δεν φέρουν καμία ευθύνη για ζημιές πάνω και πέρα από την προβλεπόμενη χρήση. Αυτό ισχύει ιδιαίτερα για την τήρηση των κανόνων ασφαλείας και ζημιών που προκύπτουν από αυτό, για παράδειγμα: χρήση εκτός δρόμου, μεταφορά υπερβολικού βάρους ή ακατάλληλες επισκευές ελαττωμάτων.

Το αναδιπλούμενο ηλεκτρονικό ποδήλατο δεν είναι γενικά σχεδιασμένο για να αντέχει σε υγρή μέση, όπως οδήγηση σε βροχή ή κάτω από βροχή.

17. Τεχνικές πληροφορίες

Κωδικός σφάλματος - Μοντέλο υπολογιστή 1

ERROR CODE	DEFINITION
Err21	Τρέχου σφάλμα
Err22	Σφάλμα Γκαζιού
Err23	Σφάλμα Κίνητήρα
Err24	Σφάλμα Σήματος Κίνητήρα
Err25	Σφάλμα Φρένων
Err30	Σφάλμα επικοινωνίας

Κωδικός σφάλματος - Μοντέλο υπολογιστή 2

Σφάλμα φρένων, ελέγξτε την καλωδίωση φρένων / φρένων. Αφαιρέστε την μπαταρία για 10 λεπτά και δοκιμάστε ξανά. Εάν δεν υπάρχει επιτυχία, καλέστε το σέρβις.

Σφάλμα κινητήρα, αφαιρέστε την μπαταρία για 10 λεπτά και δοκιμάστε ξανά. Εάν δεν υπάρχει επιτυχία, καλέστε το σέρβις.

Σφάλμα ελεγκτή. Αφαιρέστε τη μπαταρία για 10 λεπτά και δοκιμάστε ξανά. Εάν δεν υπάρξει επιτυχία, καλέστε το σέρβις.

Υποδεικνύει ότι η λειτουργία γκαζιού δεν λειτουργεί και είναι απενεργοποιημένη.

Σημείωση: Το Throttle mode δεν επιτρέπεται στη Γερμανία και σε άλλες ευρωπαϊκές χώρες, επομένως απενεργοποιείται. Δεν είναι δυνατή η ενεργοποίηση με αυτό το μοντέλο (ανάλογα με την έκδοση, το σύμβολο είναι μόνιμα ενεργοποιημένο ή απενεργοποιημένο, και σε αυτές τις καταστάσεις ΔΕΝ υποδεικνύουν σφάλμα).

PONH

Παρακαλώ σημειώστε τις πληροφορίες για τα εξαρτήματα του ποδηλάτου. Ορισμένα μέρη έχουν τυπωμένη τη μέγιστη επιτρεπόμενη ροή.

Σφίξτε όλες τις βίδες με την απαραίτητη δύναμη. Εάν δεν είστε σίγουροι, ελέγξτε τις βίδες από ειδικό. Όσο μικρότερη είναι η βίδα, τόσο πιθανότερο είναι να υποστεί ζημιά από υπερβολικές δυνάμεις.

18. Συχνές ερωτήσεις (ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ)

Δεν είναι δυνατή η επεξεργασία:

Η μπαταρία είναι προσαρτημένη και τοποθετημένη σωστά; Αφαιρέστε τη μπαταρία για περίπου 10 δευτερόλεπτα και δοκιμάστε ξανά.

Δεν είναι δυνατή η φόρτιση της μπαταρίας:

(Μπαταρία) Θερμοκρασία πολύ χαμηλή ή πολύ υψηλή; Φόρτιση/φόρτιση έχει υποστεί ζημιά; - Ο φορτιστής είναι σωστά συνδεδεμένος; - Η μπαταρία έχει ήδη φορτιστεί;

Ο υπολογιστής εμφανίζει σφάλμα:

Αφαιρέστε τη μπαταρία για περίπου 10 δευτερόλεπτα και δοκιμάστε ξανά. - Ελέγξτε όλους τους συνδέσμους για σωστή εγκατάσταση. - Ελέγξτε όλα τα καλώδια για ζημιά. - Ελέγξτε τα φρένα για ζημιά / δυσλειτουργία.

Δεν είναι δυνατό να κλειδώσετε τον μηχανισμό ανάβασης:

Μηχανισμός κλειδωμένος; Αφήστε το μικρό μοχλό κλειδώματος στον ίδιο τον μοχλό. - Ελέγξτε τη ρύθμιση του μηχανισμού. Καθαρίστε τον μηχανισμό και προσθέστε γράσο.

Σελά, τι μονί καλά μέρη κινούνται:

Ελέγξτε τις βίδες· Ελέγξτε το γρήγορο σφιγκτήρα· Ρυθμίστε ξανά τη γρήγορη απελευθέρωση με τη βίδα αντίχειρα στην ταχεία απελευθέρωση. Για να γίνει αυτό, η γρήγορη κύλινδρος πρέπει να είναι ανοιχτή. Εάν είναι πολύ δύσκολο να κλείσετε τη γρήγορη απελευθέρωση, χαλαρώστε ελαφρώς τη βίδα αντίχειρα.

Χαμηλό εύρος μιας οπής παταριάς:

Μπαταρία ή πίεση ελαστικών; - Σωστή πίεση στα ελαστικά; Ελέγξτε και σταματήστε ποδός ορός κατά τη διάρκεια του ταξιδιού σας; - Φόρτιση της μπαταρίας; Χαμηλή εξωτερική θερμοκρασία;

Οι ομοίω οδονίνες έχουν αλλάξει ή κάτι κουδουνίζει / αέρας.

Ελέγξτε το ποδήλατο χρησιμοποιώντας τα στοιχεία που αναφέρονται στην ενότητα ΣΥΝΤΗΡΗΣΗΣ

Τα φώτα δεν λειτουργούν:

Ο υπολογιστής είναι ενεργοποιημένος και τα φώτα είναι ενεργοποιημένα; Το καλώδιο υπέστη ζημιά λόγω μεταφοράς; Ανάλογα με το συντέλεσμα του ποδήλατου, το μπροστινό φως προσφέρει ένα επαναδελτικό σύστημα φωτός. Όταν τα ποδήλατα χρησιμοποιούν μπαταρίες, αυτά πρέπει να είναι φορτισμένα. Ελέγξτε την κατάσταση των μπαταριών.

Το φως φρένων δεν λειτουργεί:

Είναι ενεργοποιημένο το σύστημα; Ο κινητήρας σταματά και η χρήση του φρένου. Εάν όχι, ελέγξτε τα καλώδια στους μοχλούς φρένου. Το φως φρένων λειτουργεί μόνο όταν οι διακόπτες είναι ενεργοποιημένοι. Το φρένο κοντέρ δεν έχει ηλεκτρική σύνδεση με το σύστημα και το φως φρένων δεν λειτουργεί σε αυτό.

Τα φρένα κάνουν θόρυβο:

Έχετε προτοιμάσει σωστά τα φρένα πριν από την πρώτη χρήση; Ρύθμιση των φρένων (συμπεριλαμβανομένων των τακουνιών φρένων) εντάλει να γίνεται περιοδικά, επειδή έχουν γίνει πολύ σκληρά; Ανάλογα με τις καιρικές συνθήκες και τη θερμοκρασία (π.χ. κρύο & υγρό), αυτό μπορεί να είναι ένα φυσιολογικό φαινόμενο.

Διαφορά / πίεση κατά την οδήγηση:

Η σέλα και το τιμόνι έχουν ρυθμιστεί σωστά; Λόγω του γεγονότος ότι πρόκειται για αναδιπλούμενο ποδήλατο με σχετικά μικρούς τροχούς, η θέση της σέλας μπορεί να μην είναι κατάλληλη για ταχύτερες εκδόσεις με ποδήλατο ανάλογα με το ανάστημα.

19. ΕΓΓΥΗΣΗΣ

Η εγγύηση θα ισχύει μόνο για προϊόντα που χρησιμοποιούνται σε κανονική χρήση και συνθήκες. Οι όροι εγγύησης μπορούν να ανακληθούν από το www.blaupunkt.com.

Η εγγύηση δεν ισχύει για φθορά εξαρτημάτων ή εξαρτημάτων που έχουν φθαρεί πρόωρα ή αποτυγχάνουν λόγω εξωτερικής φθοράς, π.χ. πτώση / ατύχημα, κ.λπ.

20. SERVICE

Εάν χρειαστεί ποτέ να χρησιμοποιήσετε μια υπηρεσία επισκευής, επικοινωνήστε με τον αντιπρόσωπο της Blaupunkt.

Θα βρείτε πληροφορίες σχετικά με τους συνεργάτες υπηρεσιών στη χώρα σας στο www.blaupunkt.com.

21. ΣΗΜΕΙΩΣΕΙΣ ΑΠΟΡΡΙΨΗΣ

Μην πετάτε το αναδιπλούμενο ηλεκτρικό ποδήλατο στα οικιακά απορρίμματα!

Χρησιμοποιήστε τα διαθέσιμα συστήματα επιστροφής και συλλογής για να απορρίψετε το παλιό προϊόν σε ηλεκτρικό ποδήλατο και μπαταρία.

Υπόκειται σε τεχνικές αλλαγές!

Όλες οι εικόνες είναι συμβολικές / παραδείγματα εικόνων, η διαμόρφωση του πινοσόμενου e-bike μπορεί να διαφέρει.

SERVICENACHWEIS/PROOF OF SERVICE
