MANUALE UTENTE Henri BLAUPUNKT

Ti congratuliamo per l'acquisto della tua nuova bicycletta elettrica pieghevole Blaupunkt.

Vorremmo che la tua e-bike ti servisse più a lungo possibile, quindi ti preghiamo di leggere attendamente questo manuale.

Se, contrariamente alle aspettative, hai dei problemi con la bicycletta elettrica, controlling on a iato del manuale se riesci a risolverli. Osservazioni: Questo manuale non è una guida dettagliata per assistenza, manutenzione e riparazioni. Le riparazioni devono essere eseguite solo da uno specialista per garantire la sicurezza della sua bicycletta elettrica.

Il suo rivenditore e il servizio di assistenza Blaupunkt saranno lieti di offrirti l'assistenza.

INDICE

1. INFORMAZIONI IMPORTANTI SULLA SICUREZZA
2. IN SCATOLA
3. CONOSCI LA TUA BICICLETTA PIEGHEVOLE
   4.COME PIEGARE
4. INTRODUZIONE AL SISTEMA DI PROPULSIONE IBRIDO
5. BATTERIA ERICARICA
6. MANUTENZIONE DELLA BATTERIA
7. OPERAZIONI SUL COMPUTER A BORDO
8. POSIZIONE/ALTEZZA DELLA SELLA
9. SISTEMA FRENANTE
   11.CAMBIO MARCIA
10. USO PREVISTO
11. PRIMA DELLA PRIMA CORSA
12. PRIMA DI OGNI CORSA
13. PULIZIA PERIODICA
    16.CONTROLLERPERIODICIGOGNI 1-2MESI
14. INFORMAZIONI TECNICHE
15. GARANZIA
16. ASSISTENZA
17. SMALTIMENTO

1. INFORMAZIONI IMPORTANTI SULLA SICUREZZA

La bici elettrica pieghevoleiene segnata in uno stato premontato, non pronto per la guida. Prima del primo avvio, tutti i componenti e le viti devono essere controllati per la tenuta e serrati se necessario. L'impostazione e la funzione delchio, dei freni e di tutte le altre parti meccaniche devono essere verificate.
L'e-bike pieghevole cui essere utilizzata solo se tutti i meccanismi di rilascio rapido si innestano o sono correttamente inserti.
Non utilizzare esta bicyclicetta perché aver leatto attendamente il manuale e averne compreso il funzionamento.
- Questa bicyclicetta elettronica pieghevole è destinata ad uso non commerciale!
- Indossare il casco, i quanti e gli altri dispositiivi di protezione prima della corsa per proteggersi da lesions in caso di eventuale incidente. Si consiglia di indossare abiti riflettenti durante la Corsa notturna.
- Osservare le regole del codice stradale quando si utilizeszza esta bicyclicta. É vietato portare passeggeri. Quando si guida con pioggia, neve o su una superficie scivolosa, ridurre la velocità e aumento la distance rispettoagli altri veicoli.
Non utilizzato la bicyclicetta elettrica pieghevole in caso di un danno visible o se ci sono altri dubbi sul suo funzionamento corretto e sicuro.
- La tua polizza assicurativa potrebbe non copire gli incidenti che coinvolgono l'uso di但这a bicycletta. Per stabilire se si ha una copertura assicurativa, bisogna contattare il proprio agente assicurativo.
- Caricare la batteria in un luogo asciutto e assicurarsi che vi sia una sufficiente ventilazione. Né la batteria né il caricabatteria devono essere coperti durante il processo di ricarica. Durante il processo di ricarica si può creare molto calore che deve essere in grado di fuoriscire. Altrimenti si corre il rischio di surriscaldamento o di incendio. Si consiglia di sorvegliare il processo di ricarica. Utilizzato solo il caricabatteria originale fornito con la bicycletta pieghevole.
- Se si prevede di conservare la batteria per un lungo periodo di tempo alla usarla, assicurarsi che sua carica prima di depositarla. è meglio conservare la batteria in un ambiente fresco e asciutto. Se si prevede di conservarla per diversi mesi, bisogna caricarla una volta al mese.
La bicyclicta non deve essere lasciata fuori molto la pioggia o bagnata nell'acqua.

Se l'acqua entra nel controller e nella ruota motrice, cui cause un cortocircuito e danneggiare i componenti elettrici.

• Mantenere una pressione dell'aria adeguata all'interno dei pneumatici per evitare l'aumento dell'attrito durante laCorsa, in quanto una bassa pressione dell'aria cui可以帮助ilelogorareipneumatici e deformare il cerchio.
  Non modificare nessun componente della bicycletta. Eventuali modifiche alla bicycletta non appraise da Blaupunkt annullano la garanzia del produttore e posso sono causare danni o lesions.
• Guidare sempre alla velocità adeguata alla luce, alle condizioni atmosferiche e stradali, al traffico, alla visibilità e alle proprie attività di guida.

2. IN SCATOLA

• Blaupunkt E-Bike
• Caricabatteria
• Manuale d'uso

3. CONOSCI LA TUA BICICLETTA PIEGHEVOLE

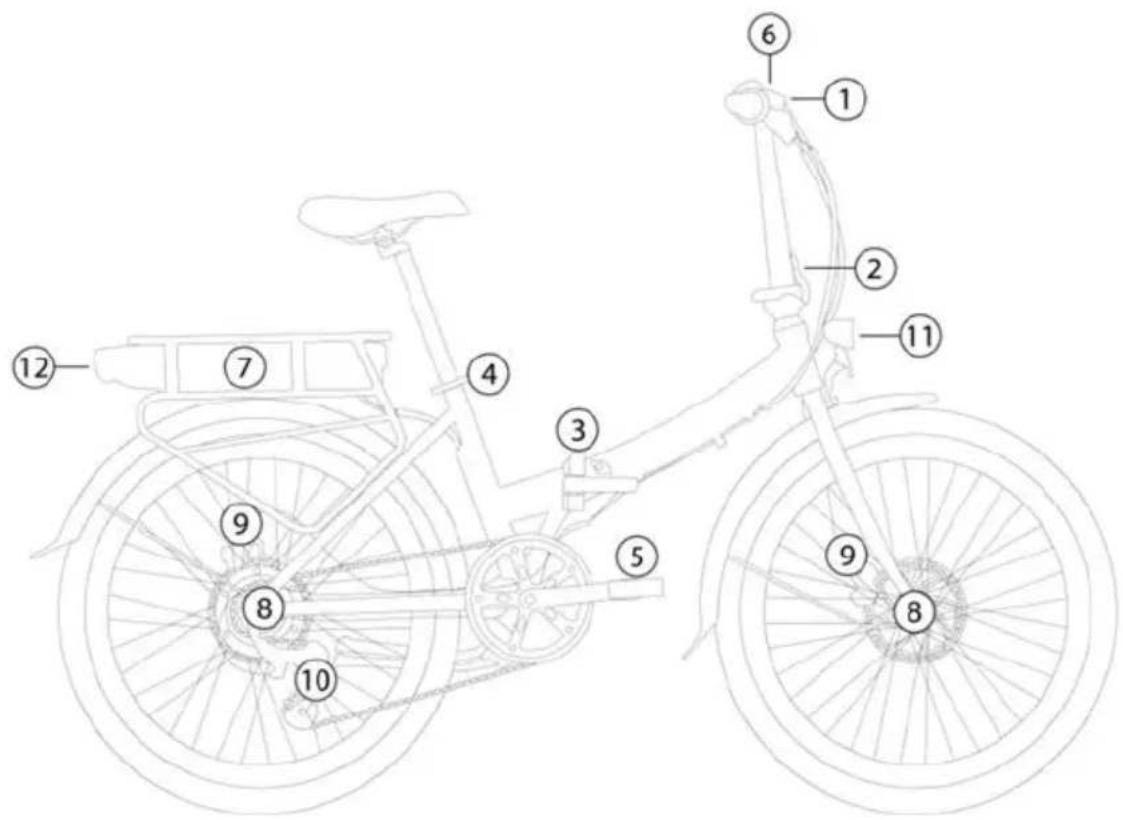

1 Manubrio (a seconda del modello con sgancio rapido per la regolazione in altezza)
② Manubrio a sgancio rapido / pieghevole
③ Telao a sgancio rapido / snodopieghevole
④ Sgancio rapido per altezza della sella
⑤ pedali pieghevoli

⑥ computer
⑦ Batteria (rimovabile a seconda del modello, con presa di ricarica, interruptore e indicatore di capacità)
⑧ ruota posteriore del motore del MOZZO o ruota anteriore (a seconda del modello)
Freno a disco / freno a cerchio / freno a contropedale (a seconda del modello)
10 Mozzo ochio (a seconda del modello)
luce anteriore
fanale posteriore (a seconda del modello con luce freno integrata)

Note: esta è una rappresentazione schematica di una bici elettrica pieghevole con varie opzioni di equipaggiamento possibili. Le opzioni visualizzate sono variare.

4.COME PIEGARE

COME PIEGARE

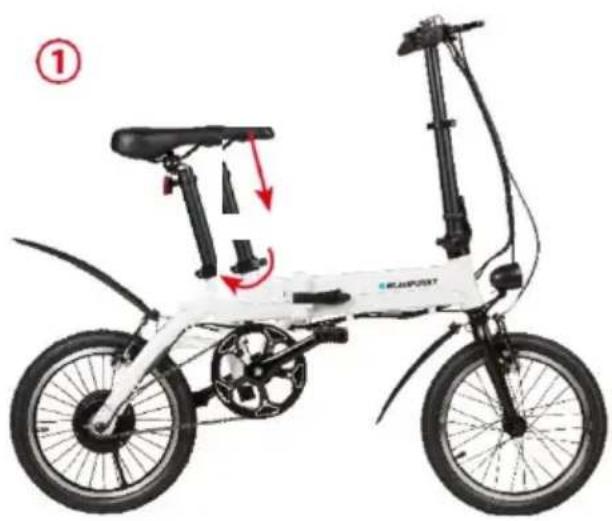

Apriere il morsetto a sgancio rapido del cannotto reggisella (1) e spingere la sella fino in fondo.
- Spostare i pedali in posizione ad ore 9 (2). Spingere verso l'interno entrambi i pedali (3-4).
Sbloccare erilasciare il morsetto a sgancio rapido dell'attacco del manubrio (5) e ripiegarlo.

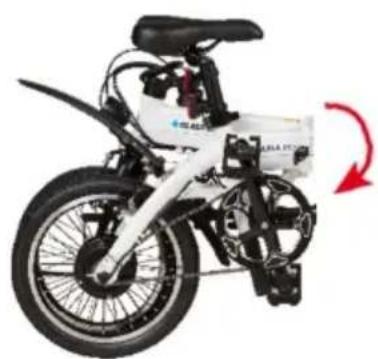

- Sbloccare e rilasciare il morsetto pieghevole (6) fino a quando entrambé le ruote non sono parallele.

(6)

NOTA SULLA SICUREZZA: Prima di andare in bicycletta elettrica accertarsi che tutti i lucchetti siano correttamente fissati e chiusi.

5. INTRODUZIONE AL HYBRID-POWERED SYSTEM -i-CST

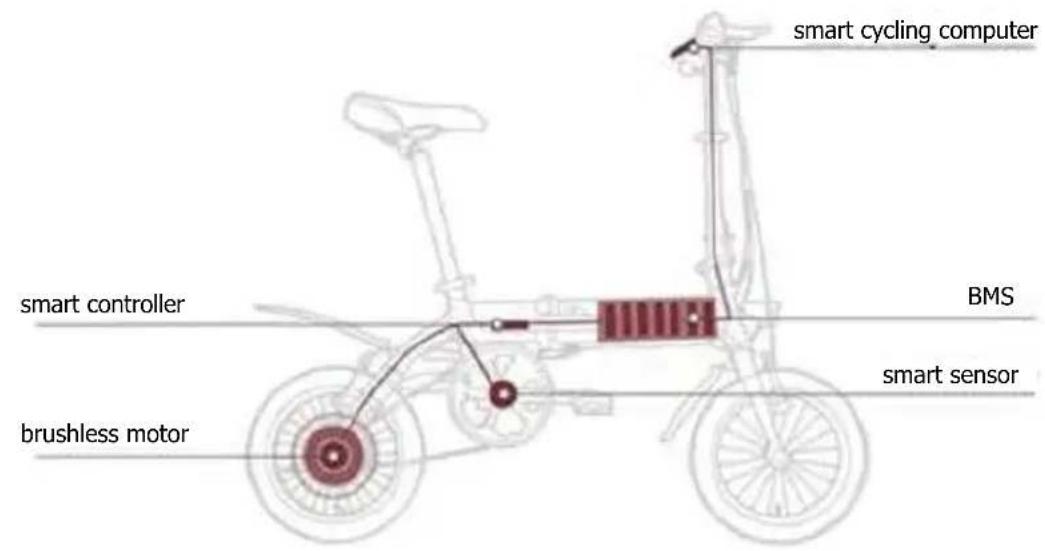

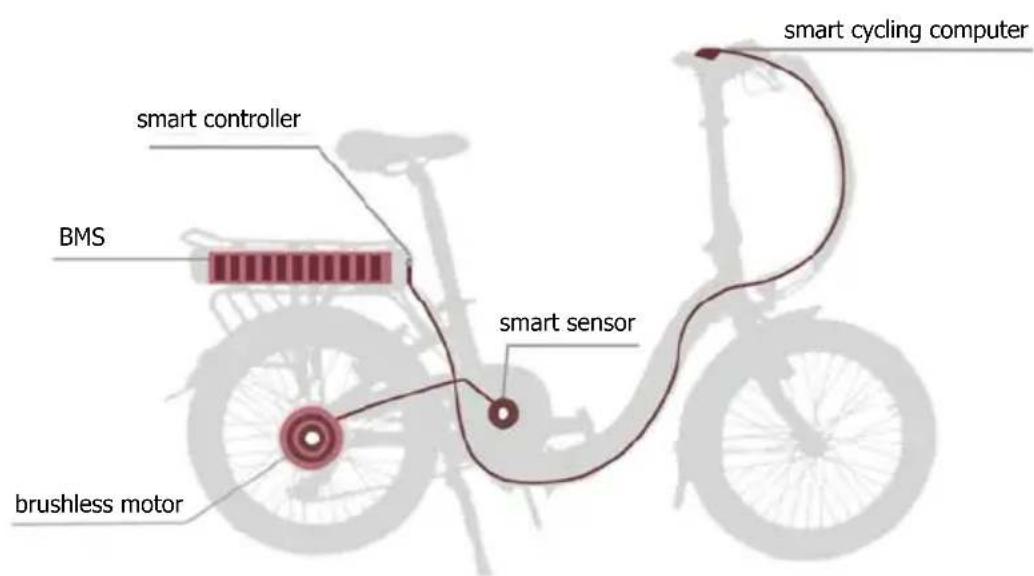

I-CST (intelligent CYCLING SUPPORT SYSTEM) è costituito dai seguenti componenti:

Smart Sensor - Rilevamento della cadenza di pedalata e della velocità.
Smart Controller - Calcolo e coordinamento in tempo reale della potenza di uscita ottimizzata.
BMS (Battery Management System) - Fornisce l'energia elettrica al sistema bilanziando il consumo energetico e proteggendo gli elementi della batteria.
- Brushless DC Motor - Fornisce la corrente.
- Smart Cycling computer - Terminale di controllo e visualizzazione.

Non appena si inizia a pedalare, i-CST rileva la cadenza di pedalata e la velocità, nonché coordina in tempo reale il motore elettrico per fornire il giusto supporto di potenza che si adatta alle condizioni di corsa, rendendola molto più facile e confortevole.

6. BATTERIA ERICARICA

Prima del primo utilizzato la batteria deve essere caricata. Per la ricarica utilizzare esclusivamente il caricabatteria originale Blaupunkt, altrimenti si rischia di danneggiare la batteria e di provocare incendi e altri pericoli. Qualora si usi un caricabatteria diverso da quello indicato, la garanzia verrà annullata.

• Controllare attentamente se la tensione nominale di ingresso del caricabatteria è compatible con la tensione della rete elettrica.
• Prima collegare la spina di uscita del caricabatteria (2) alla presa di carica della batteria, quando collegare la spina di ingressso (1) del caricabatteria all'alimentazione CA.
• La ricarica di una batteria scarica richiede 3-4 ore, quando la spia di carica sul caricabatteria passa dalrosso al verde, la batteria è completamente carica.
• Dopo la ricarica, estrarre prima la spina di alimentazione CA (1) e poi la spina collegata alla batteria (2).

7. MANUTENZIONE DELLA BATTERIA

• É possibile ottenere le migliorie prestazioni e la durata della batteria, caricandola regolarmente e utilizzandola nell'intervallo di temperatura raccomandato. Grazie alla technologia Li-ion la batteria non ha quasi nessun effetto memoria.
• Lasciare la batteria completamente scarica per un lungo periodo di tempo comporta un deterioramento permanente del suo funzionamento. Si prega di ricaricare la batteria scarica il prima possibile. Se si conserva la batteria per un periodo prolongato, si consiglia di ricaricarla almeno fino a 34 (4 diodi pieni) almeno agli 30 giorni per evitare di danneggiarla. La batteria rottà a causa della mancata ricarica non è diritto a far valere la garanzia.
• Ogni batteria con la technologia Li-ion è soggetta a un inarrestabile processo di invecchiamento chimico. A condizione che la bicycletta sia stata usata correttamente, la capacité residuala dopo 500 cicli di ricarica rimane al 70% .
• Si prega di rispetto i regolamenti comunali sullo smaltimento della batteria in modo appropriato per evitare l'inquinamento ambientale.
• Intervalli di temperatura raccomandati:
• Carica/scarica: 0 - 45^ , 32 - 113^ - Stoccaggio: < 35^ / 95^

DISPLAY DI CONTROLLO LCD

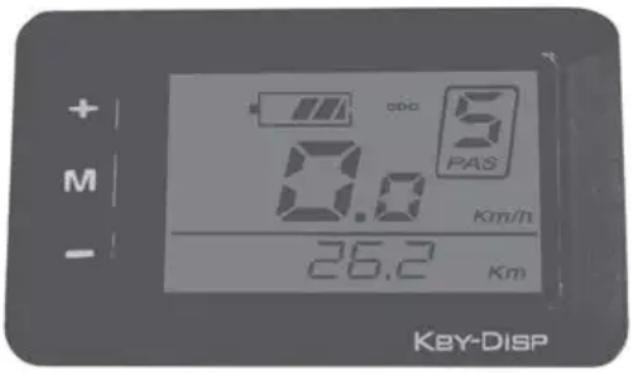

L'unità di controllo è integrata nel display LCD e gestisce il sistema di azionamento. É situata sul manubrio.

Panorama delle funzioni dell'unità di controllo

1.1 Pulsante di accensione/spegnimento

Tenere premuto il tasto per 2 secondi per accendere/spagnere la centralina a LED e ilsystemadi azionamento elettrico.

Ilsystemasispwegne automaticamente,se lasciato al minimo per più di 10 minuti.

1.2 Modalità di pedalata assistita

Tenere premuto oppure per selezionare il livello di pedalata assistita desiderato per l'impianto elettrico. Il più basso è il livello 1 e il più alto è il livello 5. All'accensione, il valore predefinito è al livello 1. Quando non è visualizzato alcun livello di potenza, ciò significica che la bicyclicta elettrica è in funzione di sosta o funziona come una bicyclicta normale alla modalità di pedalata assistita. Sentirai che la pedalata assistita si attiva quando viene selezionato di nuovo uno dei livelli da 1 a 5.

1.3 Pulsante luci/retroilluminazione ON/OFF

Con il display acceso, tenere premuto il tasting.

per 2 secondi per accendere/spagnere il fanale anteriore, il fanale posteriore e la retroilluminazione del display. Si possono selezionare cinque livelli di luminosità della retroilluminazione.

1.4 Camminata assistita

La bicycletta elettrica è dotata di funzione di camminata assistita. Questa caratteristica fa avanzare la tua bicycletta elettrica con una velocità costante di 6 km/h alla pedalare e non richiede altri che tenerla in equilibrio quando si cammina con la bici a fianco. É molto utile quando si ha bisogno di spingerla su una salute ripida.

Tenere premuto il tasto per attivare la camminata assistita. Questa funzione rimane attiva fino a quando siiene

premuto il tasting è viene disattivata nel momento in cui si smette di tenerlo premuto.

NOTA SULLA SICUREZZA: La funzione di camminata assistita deve essere utilizzata solo quando le ruote sono a contatto con il terreno. Puo verificarsi il pericolo di lesioni, se la funzione di camminata assistita viene attivata, in quanto la ruota inizia a girare.

Épossible passare tra i vari tipi di informazioni premendo il pulsante

M: Velocità istantanea -> Distanza percorsa -> Durata del viaggio (ore) -> Velocità massima raggiunta -> Velocità media della corsa -> Potenza motore (W) -> Velocità istantanea.

Quando la batteria è completamente carica, tutti i segmenti LED e i bordi sono illuminati. I segmenti si spengono gradualmente, man mano che la batteria si esaurisce durante l'uso. Se tutti i segmenti sono spenti e il bordo lampeggia, la batteria deve essere immediatamente ricaricata.

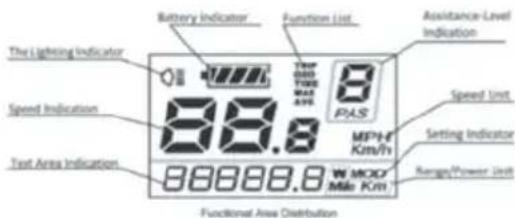

1.2 Function List:

Visualizza la modalità di visualizzazione attuale: Distanza percorsa (TRIP), distanza totale (ODO), tempo di percorrenza, velocità massima, velocità media.

1.3 Assistance-Level Indication (PAS): Visualizza il livello selezionato di pedalata assistita da 0 (spento) a 5 (livello massimo) o P per la camminata assistita (6km / h)

1.4 Speed unit:

Indica se la velocità èindicata in km/h o MPH (valore preimpostato: km/h).

MOD indica la modalità di impostazione attiva (vedi menu impostazioni generali).

1.6 Range/Power unit:

Indica l'unità di visualizzazione attuale.

1.7 Text area indication:

Visualizza varie informazioni, tra cui il codice ERROR in caso di malfunzionamento.

NOTA SULLA SICUREZZA: Non utilizzato la bicicletta elettrica in caso di erre visualizzato, contattare immediatamente il suo rivenditore!

Visualizzazione istantanea della velocità di corsa.

Visualizzazione dello stato ON/OFF delle luci/ della retroilluminazione.

Menu impostazioni generali

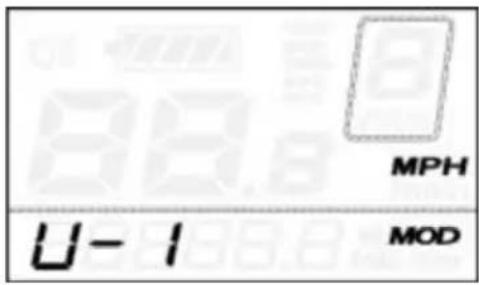

Dopo l'accensione del sistema tenere premuti entrambi i tasti UP e DOWN per 2 secondi per accedere al menu delle impostazioni generali. Per uscire dal menu impostazioni generali tenere premuto il pulsante MODE per 2 secondi.

Azzeramento della distance percorsa: Viene visualizzato TC. Passare da Y o N premendo i tasti UP e DOWN. Il valore predefinito è N. Premere il pulsante MODE per memorizzare le impostazioni e passare alle impostazioni del contrasto.

Impostazione del CONTRASTO della RETROILLUMINAZIONE:

Viene visualizzato bL. Scegliere tra i livelli 1, 2 e 3, dove 3 è il contrasto massimo. Il valore predefinito è 1. Premere UP o DOWN per passare da un livello di contrasto all'altro.

Premere il pulsante MODE per memorizzare le impostazioni e passare alle impostazioni della conversione km/migliio.

Impostazione della conversione KM/MIGLIO: Viene visualizzata la lettera U.1 sta per miglia e 2 sta per chilometro. Il valore predefinito è 2. Premere i pulsanti UP/DOWN per selezionare il valore desiderato. Per memorizzare le modifiche premere il pulsante MODE. Il sistema ti riporterà all'azzeramento della distance percorsa.

NOTASULLA SICUREZZA:

Utilizzare le impostazioni solo in caso di sosta della bicycletta elettrica.

9. POSIZIONE DELLA SELLA/ ALTEZZA DELLA SELLA

Una sella correttamente regolata può ridurre al minimo il disaggio sulla bicyclicetta e renderere più efficiente la pedalata. Prenditi un po' di tempo per ottenere la posizione corretta della sella, il che migliorera la tua corsa. Le selle possono essere regolate in tre modi: altezza della sella, posizione avanti/indietro e inclinazione.

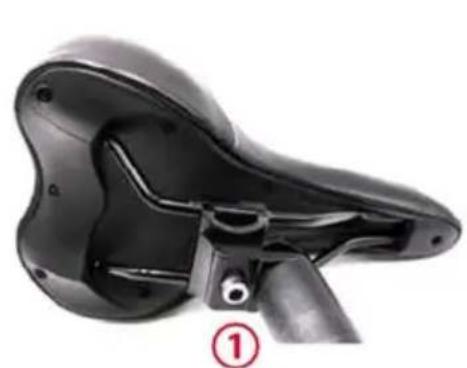

Apriere il morsetto a sgancio rapido del reggisella. Se la sella può essere ruotata / regolata con lo sgancio rapido chiuso, regolare nuovamente lo sgancio rapido con la piccola vite sullo sgancio rapido, per fare ciò, lo sgancio rapido deve essere aperto. Se è troppo dificile chiudere lo sgancio rapido, allentare leggermente la vite.

L'altezza della sella influisce sulla tua pedalata. Se è troppo Bassa, sottomone le ginocchia a uno sforzo importante, se è troppo alta, sfrega excessivelyamente la sella stessa. Ci sono diversi modi per ottenere la giusta altezza della sella. Un buon modo di farlo è quello di sedersi sulla bicyclicta con entrambi i piedi sui pedali: chiedere aiuto di un'altra persona per non cadere. Posizione i pedali in posizione ad ore 6 e 12. La gamba in basso dovrebbe essere completamente estesa, quando il tallone è positizonato sul pedale inferiore. Se la gamba è inclinata, bisogna alzare la sella.

Se non si riesce a raggiungere il pedale con il tallone, bisogna abbassare la sella.

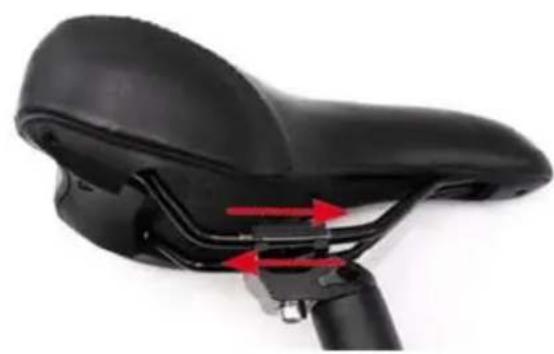

É possibile modificare l'inclinazione della sella e la posizione anteriore/posteriore, allentando la vite a brugola (1) e regolando la sella in base alle proprie esigenze. Dopo aver impostato la posizione corretta stringere nuovamente la vite a brugola.

NOTA SULLA SICUREZZA: Il reggisella ha una taccà MAX (cchio la linea di sicurezza), questa è l'altezza massima alla quale si può alzare la sella. In agli modo, la taccà MAX deve essere sempre quello il morsetto del reggisella. Se l'altezza della sella viene sollevata nelle la linea MAX, il ciclista può subire gravi lesioni.

10. SISTEMA FRENANTE (SPECIFICO PER IL MODELLO)

Prima di iniziare a guidare accertarsi che i freni funzionino.

Leva del freno a sinistra: Freno anteriore

Leva del freno di destra: Freno posteriori

Un freno a controdeale aggintivo è disponibile per i modelli conchio al mozzo. Si applica\ questo freno premendo i pedali contro il normale movimento di pedalata.

Tenere presente che le condizioni meteorologiche sfavorevoli possono influire sulle prestazioni di frenatura!

11.CAMBIO MARCIA (SPECIFICO PER IL MODELLO)

Assicurarsi di azionare ilchio monocia solo durante la pedalata.

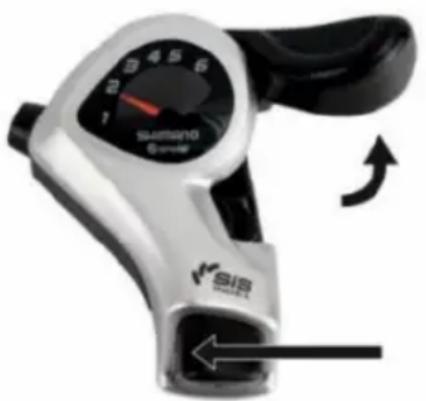

Deragliatore

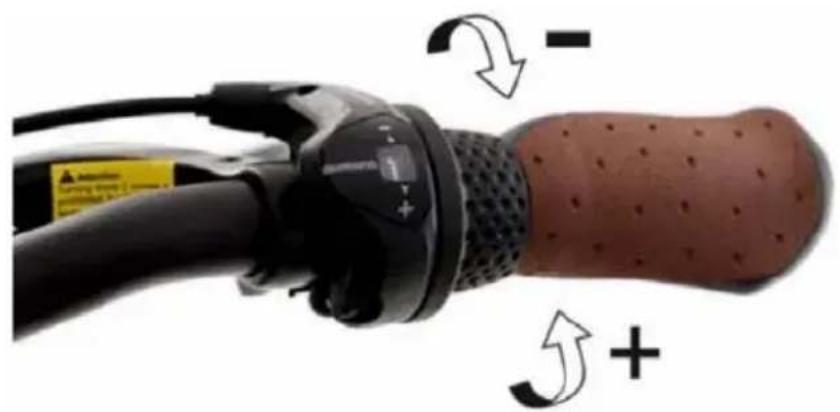

• Se si desidera passare a una marcia più bassa, spingere la leva (A) passo dopo passo in avanti per ciascuna delle marce. Se si sposta la leva in avanti, si può essere saltare una marcia.
• Se si desidera scegliere una marcia più alta, premere il pulsante (B) per passare a ciascuna delle marce.

(A) Leva / marcia indietro
(B) Pulsante / marcia avanti

Ingranaggio del MOZZO

Se si desidera passare a una marcia più leggera, ruotare gradualmente la maniglia in avanti (+). Il display在哪la marcia innestata.
- Se si desidera innestare una marcia più pesante, ruotare gradualmente la maniglia all'indietro (-). Il display在哪la marcia innestata.

12.USOPREVISTO

Questa bicycletta elettrica è progettata per trasportare una persona alla volta. Se si desidera trasportare bagagli, dotare la bicycletta di un'attrezatura adeguata. Accertarsi di non superare il carico massimo consentito (ciclibista + bagaglio).

Il produttore e il rivenditore non si assumono alcuna responsabilità per le attività che vanno essere più in particolare per il mancato rispetto delle avvertenze di sicurezza e per i uomini daesso derivanti, ad esempio: uso fuoristrada, excesso di peso o inadequate riparazioni di difetti.

La bicycletta elettrica non è generalmente progettata per le condizioni estreme, quali la discesa di gradini oppure i salti.

13. PRIMA DELLA PRIMA CORSA

• Si prega di caricare completeness la batteria prima del primo utilizzato.
  Assicurarsi che la bicycletta sia pronta per l'uso e adatta al proprioio corpo, compresa la posizione e il fissaggio della sella e del manubrio.
• Controllare l'assemblaggio e l'impostazione dei fremi.
• Fissare le ruote nel telaio e nella forcella.
• Controllare la pressione dei pneumatici.
• Accertarsi di sapere quale leva aziona quale freno. Utilizzare la bicyclicetta in un luogo tranquillo e sicuro.
• Verificare che le ruote, gli asse e tutti i bulloni e dadi importanti siano ben fissati.
• Spingere le ruote in avanti con i freni tirati. Il freno posteriori dovrebbe impedire completamente il movimento della ruota posteriore, quando il freno anteriore dovrebbe sollevare la ruota posteriore da terra con il suo effetto di frenata. Lo sterzo della bicyclicta non deve far rumore durante la frenata e non deve presentare alcun gioco (destra/sinistra).
  L'efficacia dei freni cui si prega di tenere conto della possibilità di distanza di frenata più lunga e di superfici stradali scivolose durante la guida.
• Controllare la pressione dell'aria negli pneumatici. Come regola generale, ad esempio durante una corsa, è possible controllare la pressione dei pneumatici come segue: se si posizione il pollice su uno pneumatico pompato, non si dovrebbe essere in grado di modificare in modo significativo la sua forma applicando la pressione.
• Controllare gli pneumatici e i cerchioni. Verificare che non vi siano danni, crepe o deformazioni,osi come particelle incastrate, quali frammenti di vetro o pietre taglienti.
• Se si dovesse trovare tagli, strappi o buchi nelle gomme, astenersi alla guida. Per prima casa far controllare la bicycletta da meccanici qualificati.

14. PRIMA DI OGNICORSA

Prima di agli corsa si deve controllare se:

• I fremi funzionano in modo sicuro.
  Gli pneumatici sono privi di corpi estranei e danni e le ruote funzionano correttamente.
  Gli pneumatici hanno una pressione e una profondità del battistrada sufficienti.
• Tutti i bulloni e i dadi sono serrati.
• Tutti imorsetti a sgancio rapido sono sempre correttamente fissati.
• Il telaio e la forcella non sono danneggiati.
  Il manubrio e l'attacco del manubrio sono fissati correttamente e in modo sicuro,或者其他 ed essere posizionati correttamente.
  Il reggisella è sicura e nella posizione corretta. Provare a girare la sella o a ribaltarla verso l'alto o verso il basso. Non dovrebbe muoversi.
  Non usare la bicycletta elettrica se il computer在哪an messaggio di erreore.

15. PULIZIA PERIODICA

• Evitare di utilizzare acqua per pulire la bicycletta elettrica, poiché i sistemi elettrici ed elettronici potrebbero bagnarsi con seguenti malfunzionamenti della bicycletta o lesioni personali.
• Pulire delicatamente le parti sporche verniciate o in plastica con un panno morbido e umido e una soluzione detergente neutra. Asciuare accuramente le parti con un panno morbido e asciutto.
• NON ingrassare né utilizzato un panno unto per pulire i connettori elettrici, le pastiglie dei fremi, le ruote, gli pneumatici o le parti in plastica.

16. CONTROLLI PERIODICI (OGNI 1-2 MESI)

• Controllare che l'attacco manubrio e il reggisella siano correttamente inserti e serrati.
  Controllare che il montaggio e lo sgancio rapido del mozzo ruota siano correttamente serrati.
• Controllare che i cerchioni delle ruote non siano incrinati e che non vi siano raggi allentati o rotti.
• Controllare che gli pneumatici abbiano una profundità di battistrada sufficiente e non siano forati.
• Controllare che gli pneumatici abbiano una pressione corretta.
• Controllare che le batterie siano sufficientemente cariche.
• Controllare che i fremi anteriors e posteriori frenino efficacimento.
• Controllare che i cavi dei fremi siano sufficientemente ingrassati e che i pattini dei fremi siano in buone condizioni.
• Controllare che le saldature del telaio siano in buone condizioni e siano prive di corrosione o ossidazione.

17. INFORMAZIONI TECNICHE

CODICE ERRORE	DEFINIZIONE
Err21	Anomalia corrente
Err22	Anomalia dell'acceleratore
Err23	Anomalia del motore
Err24	Anomalia del segnale motore
Err25	Anomalia del freno
Err30	Anomalia di comunazione

18. GARANZIA

La garanzia sare valida solo per i prodotti utilizzati in condizioni d'uso e condizioni normali. Le condizioni di garanzia sono disponibili sul site web: www.blaupunkt.com

19. ASSISTENZA

Se hai bisogno di utilizzato il servizio di assistenza, contatta il tuo rivenditore Blaupunkt. Qualora sia necessaria una riparazione del dispositivo, le informazioni sui nostri centri di assistenza tecnica affiliati presenti nel loro paese sono disponibili sul site web: www.blaupunkt.com.

20. SMALTIMENO

Non gettare la bicycletta nei rifiuti domestici!

Per smaltire la vecchia bicyclicte t e la batteria usuratautilizzare i sistemi di restituzione e di raccolta.
