GEBRUIKSAANWIJZING Henri BLAUPUNKT

Wij feliciteren u met de aankoop van uw nieuwe Blaupunkt elektrische vouwfiets.
Wij wilten graag dat u lang plezier beleeft aan uw elektrische fiets. Lees deze handleiding.daarom aandachtig door.

Als u, gegen de verwachting in, problemen heeft met de elektrische fiets, controlleren dan met behulp van de handleiding of u deze kunt oplossen. Let op: Deze handleiding is geen gedetailleerde handleiding voor service, onderhoud en reparaties. Om de veiligheid van uw elektrische fiets te waarborgen, mooten reparaties alleen worden uitgevoerd door een specialist.

Uw dealer en de Blaupunkt service helpen u graag verder.

INHOUDSOPGAVE

1. BELANGRIJKE VEILIGHEIDSINFORMATIE
2. IN DE DOOS
3. UW VOUWFIETS LEREN KENNEN
4. HOE VOUWEN
5. INLEIDING TOT HET HYBRIDE AANGEDREVEN SYSTEEM
6. BATTERIJ EN OPLADEN
7. BATTERIJONDERHOUD
8. FIETSCOMPUTEROPERATIONS
   9.ZADELPOSITIE/HOOGTE
9. REMSYSTEEM
   11.SCHAKELEN
10. BEDOELD GEBRUIK
11. VÓR DE EERSTE RIT
    14.VOOR ELKE RIT
12. REGELMATIGE SCHOONMAAK
13. REGELMATIGE CONTROLES (OM DE 1 TOT 2 MAANDEN)
14. TECHNISCHE INFORMATIE
15. WAARBORG
16. SERVICE
17. AFVALVERWIJDERINGSAANWIJZINGER

1. BELANGRIJKE VEILIGHEIDSINFORMATIE

• Gebruik deze fiets nicht zonder de handleiding zorgvuldig te lezen en te begrijpen hoe u de fiets bedient.
• Deze elektrische vouwfiets is alleen voor nicht-commercialieel gebruik!
• Draag een helm, handschoenen en andere beschemende utrustingijdens het fietsen om uzelf te beschemmen gegen letsel in geval van een ongeval. Wij raden u aan om reflecterende kleding te dragen wanner u's nachts fietsen.
• Neem bij het gebruik van deze fiets de verkeersregels in acht. Ermighten passagiers worden vervoerd. Matig bij regenachtige, besneeuwde of gladde omstandigheden verminder untw spelheid en houd extra afstand tot andere voertuigen.
• Gebruik de elektrische vouwfiets Niet als er schade zichtaar is of als er andere twijfels bestaan over de goede en veilige werkig ervan.
• Het is möglich dat uw verzekeringspolissen geen dekking bieden voor ongevalten waar bij deze fiets betrokken is. Om na te gaan of er dekking worden geboden, dient u contact op te nemen met uw verzekeringsmaatschappij.
  Laad de batterij op een droge plaats op en zorg voor voldoende ventilatie. Noch de batterij, noch de lader mag worden afgedektijdens het laadproces. Tijdens het laadproces kan veel warmte ontstaan en deze要去knen ontsnappen, anders kan dit tot oververhitting of brandgevaar leiden. Wij raden aan om de accu's onder toezicht op te laden. Gebruik alleen de originele lader die bij de vouwfiets worden geleverd.
• Als u van plan bent om de batterij langeijd op te slaan zonder deze te gebruiken, zorg er dan voor dat u de batterij oplaadt voordat u deze opbergt. De batterij kan het Beste worden bewaard in een koele en droge omgeving en要去 ook een koer per maand opgeladen worden, als u van plan bent om de batterij voor meerere maanden op te slaan.
• De fiets mag nicht worden achtergelaten in de regen of worden ondergedompeld. Als er water in de regelaar of het motorwiel komt, kan dit kortsluiting veroorzaken en de elektrische componenten beschadigen.
• Houd de juiste luchtdruk in de banden om te voorkomen dat de wrijvingijdens het rijden toeneemt, aangezien een lage luchtdruk de banden gemakkelijk doet slijten en de velg kan verrormen.
• Verander geen onderdelen van de fiets. Elke wijziging aan de fiets die Niet door Blaupunkt is goedgekeurd, doet de garantie van de fabrikant teniet en kan leiden tot schade of letsel.
  Rijd algtd met de juiste snelheid in relatie tot de licht-, weers- en wegomstandigheden, het verkeer, de zichtaarheid en uw rijvaardigheid.

2. IN DE DOOS

• Blaupunkt elektrische fiets
  Oplader
• Gebruiksaanwijzing

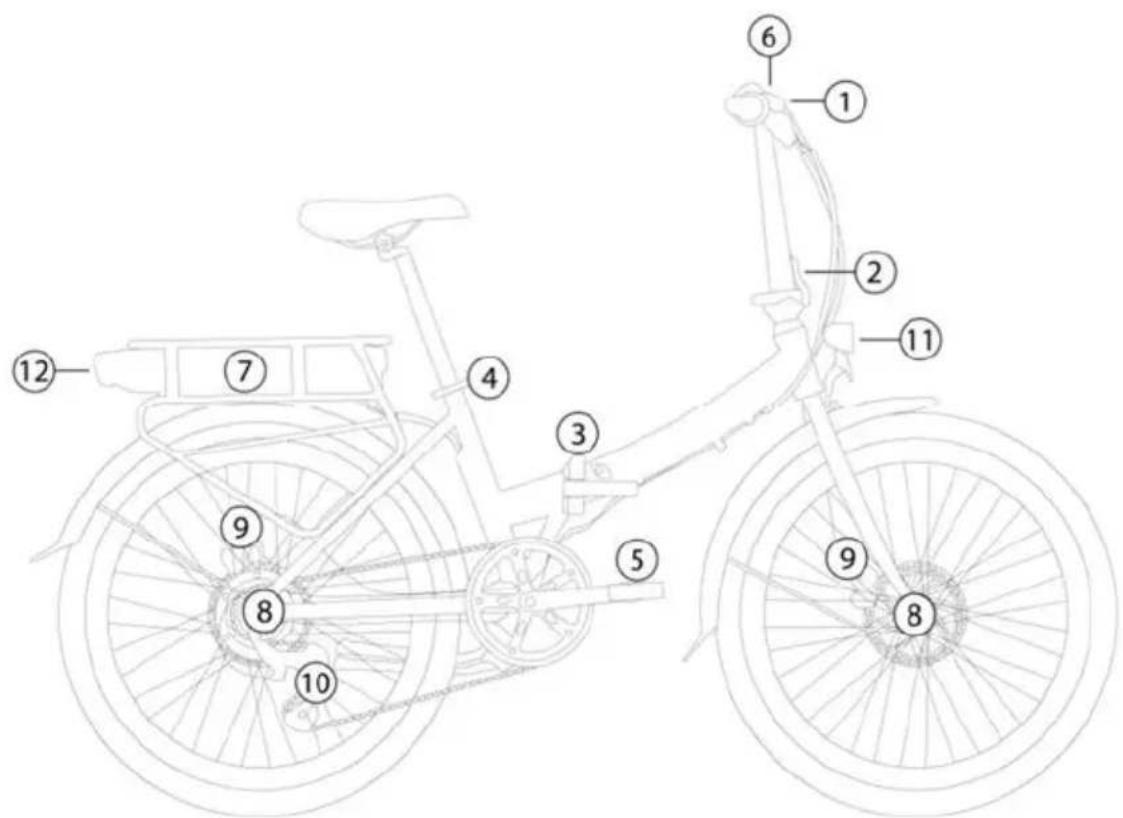

① Stuur (afhankelijk van model met snelspanner voor hoogteverstelling)
② Quick release / inklapbaar stuur
③ Frame met snelkoppeling / vouwverbinding
④ Snelsluiting voor zadelhoogte
⑤ opvouwbarepedalen

⑥ computer
⑦ Batterij (afneembaar afhankelijk van model, met oplaadbus, schakelaar en capaciteitsindicator)
naafmotor achefterwiel of voorwiel (afhankelijk van model)

Schijfrem / velgrem / terugtraprem (afhankelijk van model)
10 Naaf-of derailleurversnellingen (afhankelijk van model)
① voorlicht
⑫ ),

Let op: Dit is een schematische weergave van een opvouwbare e-bike met diverse möglichke uitrustingsmogelijkheden. De getoonde opties können variieren.

4. OPVOUWEN

OPVOUWEN

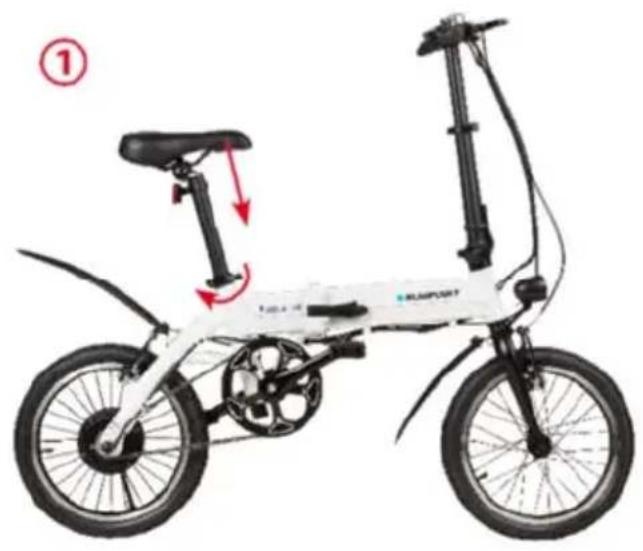

• Open de snelspanner op de zadelpen (1) en duw het zadel helemaal maar beneden.
  Zet de pedalen op 9 uu (2). Druk beside pedalen (3-4) maar binnen.

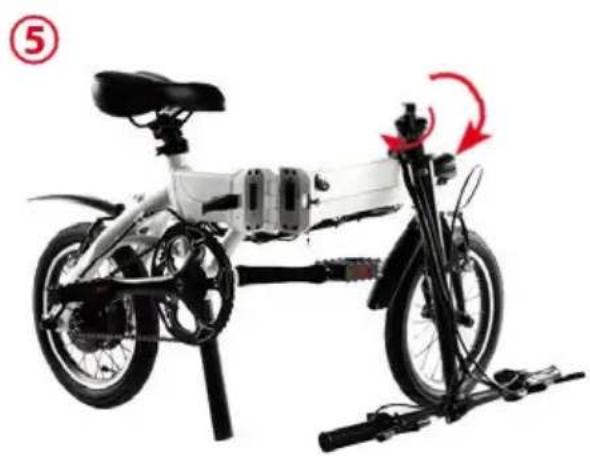

• Ontgrendel en los de snelspanner (5) en vouv de stuurpen.

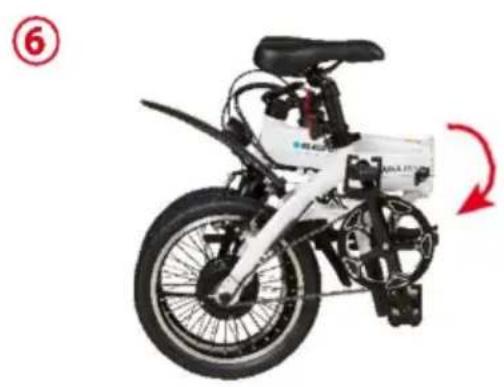

• Ontgrendel en los de vouwklem (6) en vouv de fiets totdat beiden wienen evenwijdig়n.

VEILIGHEIDSAANWIJZING Zorg ervoor dat alle vergrendelingen goed vastzitten en gesloten zich voordat u met de elektrische fiets.gaat rijden.

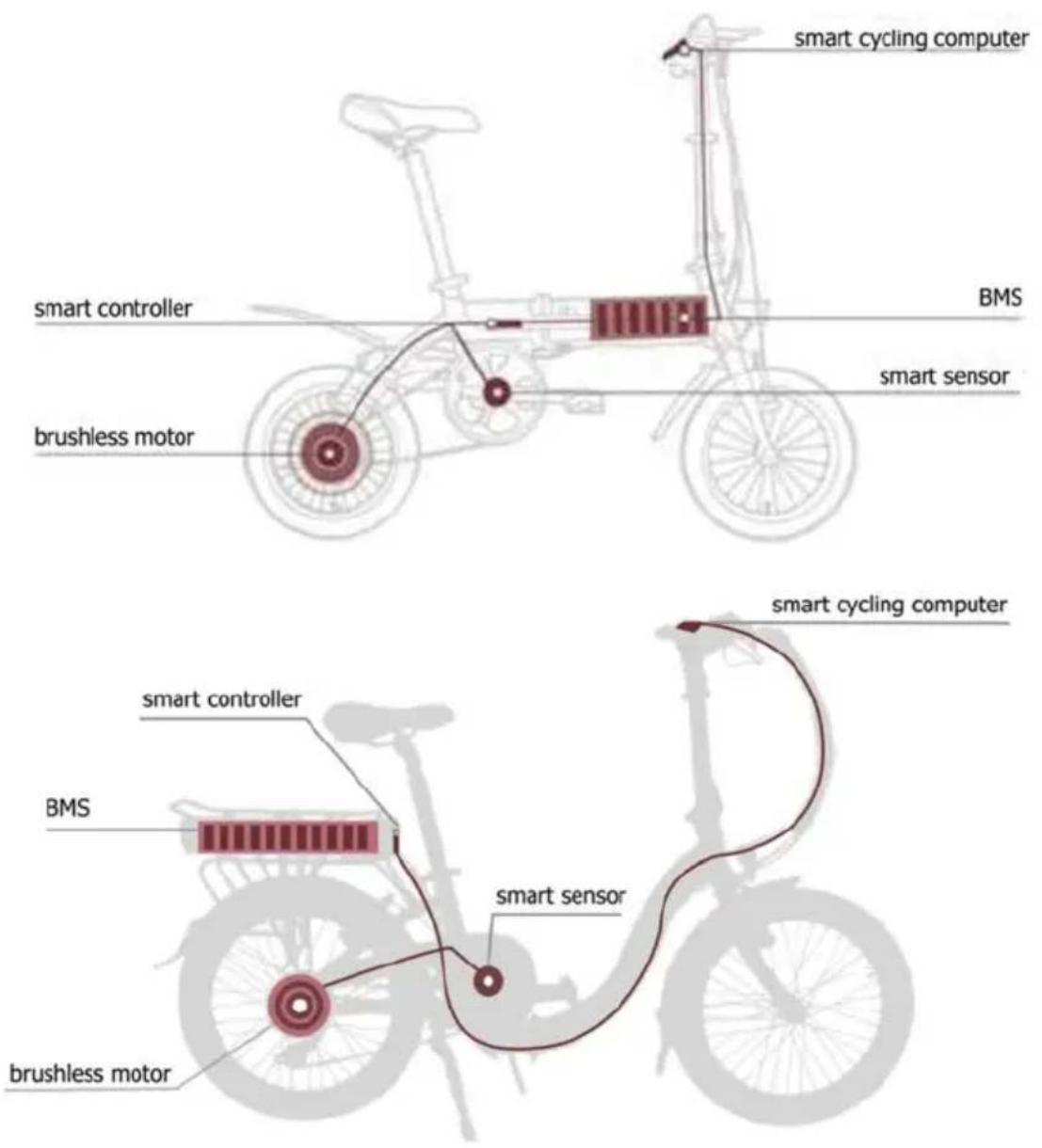

5. INLEIDING TOT HET HYBRID-POWERED SYSTEM - i-CST

Het i-CST (intelligent CYCLING SUPPORT SYSTEM) bestaatuit de volgende componenten:

Smart Sensor - Het detecteren van uw trapfrequentie en nselheid.
- Smart Controller - Real-time berekening en.Coordinatie van geoptimaliseerd geleverd vermogen.
BMS (Battery Management System) - Het systemd van stroom voorzien en tegelijkkertijd het stroomverbruik in evenwicht houden en de batterijcellen beschermen.
Brushless DC Motor - Zorqt voor de stroomvoorziening.
- Smart Cycling computer - Bedieningsschem.

Zodra u begint te,trappen, zal de i-CST uw cadans (trapfrequentie) en rijnsnelheid voelen en de elektromotor op het juiste moment cooordineren om de juiste krachtondersteuning te bieden die bij uw rijomstandigheden past, zodate u veel gemakkelijker en comfortabeler kunt rijden.

6. BATTERIJ EN OPLADEN

De batterij要去en opgeladen voordat deze voor de eerste koer worden gebruikt. Gebruik uitsluitend de originele Blaupunkt-lader, anders kan de batterij beschadigd raken en zichs brand en andere gezaren veroorzaken. De garantie vervalt indien een andere lader dan de aangewezen lader worden gebruikt.

• Controller zorgvuldig of de nominale ingangsspanning van de lader overeenkomt met de spanning van het elektriciteitsnet.
• Sluit eerst de uitgangsstekker van de lader (2) aan op de laadaansluiting van de accu. Sluit verzolgens de ingangsstekker (1) van de lader aan op de AC-voeding.
• Het volledig opladen van een lege batterij duurt 3-4 uur. Wanner het oplaadindicatielampje op de lader van rood maar groen.gaat, is de batterij volledig opgeladen.
• Trek na het opladen eerst de netstekker (1)uit het stopcontact en verrolgens de stekker die is aangesloten op de batterij (2).

(2)

7. BATTERIJONDERHOUD

• U=kunt de best möglichke prestaties en levensduur van uw batterij bereiken door deze regelmatig op te laden en te gebruiken binnen het aanbevolen temperatuurbereik. De batterij heeft bijna geen geheugeneffect dankzij de Li-ion-technologie.
• Als u de batterij voor lange tijd volledig ontladen achechterlaat, zal dit leiden tot permanent functieverlies. Laad alstublieft zo snel möglichk een lege batterij op. Bij langdurige opslag van de accu raden wij aan om de accu ten minste om de 30 dagen minstens voor 34 (4 diodes vol) op te laden om schade aan de accu te voorkomen. Een lege batterij als gevolg van het Niet opladen van de batterij valt zich binnen de garantie.
• Elke batterij met Li-ion technologie is onderhevig aan een onstuitbaar chemisch verouderingsproces. Op voorwaarde dat de fiets op de juiste wijze is gebruikt, heeft de batterij een resterende capaciteit van 70% na 500 laadccli.

• Volg de gemeentelijkke voorschriften voor het op de juiste wijze weggooien van de batterij om milieuuervuiling te voorkomen.
  Aanbevolen temperatuurbereiken:

• Opladen/ontladen: 0-45°C, 32-113°F

• Opslag: < 35^ C/95^ F

8. DE FIETSCOMPUTER BEDIENEN

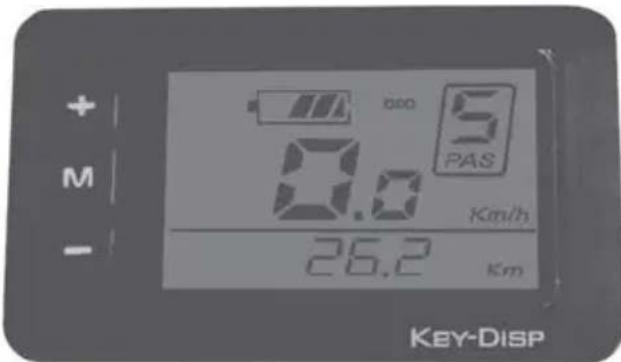

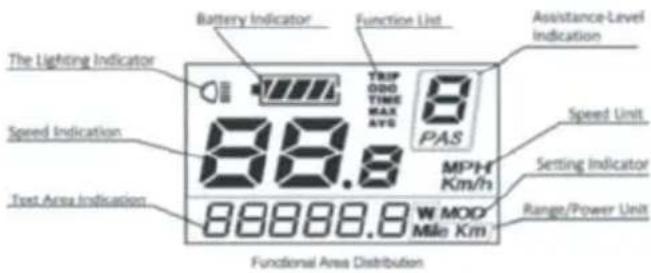

LC-BEDIENINGSDISPLAY

De besturingseenheid is geinteggreerd in het LC-display en bedient het aandrijfsysteme. Deze bevindt zich op het stuur.

Functieoverzicht van de besturingseenheid

1.1 Aan/uit-knop ON/OFF

Houd de Mop gedurende 2 seconden ingedrukt om de ledbesturing en het elektrische aandrijfsystem in/uit te schakelen.

Het systeem wordt automatisch uitgeschakeld als het langer dan 10 minutes stationair draait.

1.2 Helpmodus

Houd de or knp ingedrukt om het gewenste ondersteuningsniveau voor het elektrische systeem te selecteren. Het laagste is niveau 1 en het hoogste niveau 5. Bij het inschakelen is de standardinstelling niveau 1. Wanner er geen numeriek vermogensniveau worden weergegeven, betekent dit dat de elektrische fiets in de parkeerstand staat of als standaardfiets functioneert zonder hulp van de motor. U zult de elektrische assistentie voelen zodia u wee een van de 5 ondersteuningsniveauinschakelt.

1.3 Verlichtings-/Achterlichtknop ON/OFF

Houd de +op gedurende 2 seconden ingedrukt om de koplamp, het achechterlicht en de achtergrondverlichting van het display in/uit te schakelen. De gebruiker kan kiezen+tussen vijf helderheidsniveauaus van de achtergrondverlichting.

1.4 Walk Assist (Loophulp)

De elektrische fiets is uitgerust met een loophulpfunctie. Deze functie stuwt uw elektrische fiets waar voren met een constante snelheid van 6km / u zonder dat u trapt. U hoeft alleen maar dat u de fiets in balans te houden terwijl u ernaat loopt. Dit is erg handig wanner u de fiets op een steile helling omhoog moet duwen.

Houd de toets ingedrukt om de loophulp te activeren. Deze functie blijft

geactiveerd zolang u de toets ingedrukt houdt en wordt gedeactiveerd zodra u de toets loslaat.

VEILIGHEIDSAANWUZING De loophulp mag alleen worden gebruikt wanneer de wielen in contact zichn met de grond. Er kan letselgevaar ontstaan als de loophulp worden geactiveerd,,ondat het wiei begint te draaien.

U kunt schakelen:tussen verschillende

soorten informatatie. Druk op de M knop voor de volgende weergaven: Huidige slelheid -> Afgelegde afstand ->Ritduur (uren) -> Bereekte maximumsnelheid -> Gemiddelde rijnsnelheid -> Geleverd motorvermogen (Watt) -> Huidige slelheid.

Wanner de accu volledig is opgeladen, worden alle LED-segmenten en de rand van de accu duidelijk zichtaar en worden geleidelijk vager naarmate de accu leeg raakt tijdens het gebruik. Als alle segmenten uit�in en de rand knippert, moet de batterij onmiddelijk worden opgeladen.

1.2 Function List:

Deze lijst geeft de huidige weergavemodus wee:Ritafstand (TRIP), totale afstand (ODO), reistijd, max. snugheid, gemiddelde snugheid.

1.3 Assistance-Level Indication (PAS):

Toont het geseleeteerde ondersteuningsniveau van 0 (uit) tot 5 (hoogste ondersteuningsniveau) of P voor loophulp (6km / h)

1.4 Speed unit: Geeft aan of de能力和 wordt weergegeven in km/h of MPH (fabrieksinstelling: km/h)

MOD geeft de actieve
instellingsmodus aan (zie menu
Algemene instellenge)

1.6 Range/Power unit:

Geeft de huidige weergave-eenheid aan

1.7 Text area indication:

Geeft diverse informatatie wee, waaronder een foutcode in geval van een storing.

VEILIGHEIDSAANWIJZING Gebruik uw elektrische fiets Niet als er een fout worden getoond. Neem in dat geval onmiddelijk contact op met uw dealer!

Directe weergave van de rijnselheid

Geeft aan of de Iichten/achtergrondverlichting aan of uit staan.

Algemene installingenmenu:

Nadat het system is ingeschakeld, houdt u de knoppen OMHOOG en OMLAAG gedurende 2 seconden ingedrukt om toegang te krijgen tot het algemene instellingenmenu. Om het menu met algemene instillingen te verlaten, houdt u de MODE-knop 2 seconden lang ingedrukt.

Het scherm toont de letters TC. Schakel tussen Y of N door op de knoppen OMHOOG en OMLAAG te drukken. De standardwaarde is N. Druk op de MODEknop om de instellenen op te slaan en over te schakelen maar contrastinstellenen.

CONTRAST VAN DE

ACHTERGRONDVERLIGHTING instellen: Het scherm toont de letters bL. Kies tussen de niveaus 1, 2 en 3, waar bij 3 het maximale contrast is. De standardwaarde is 1. Druk op OMHOOG of OMLAAG om te schakelen tussen verschillende contrastniveau.

Druk op de MODE-knop om de instellingen op te slaan en over te schakelen maar het instellen van de slelheidseenheid.

KM/MILE-weergave instellen:

Het schermt toont de letter U. 1 staat voor垦en en 2 staat voor kilometers. De standaardwaarde is 2. Druk op de knappen OMHOOG/OMLAAG om de gewenste modus te selecteren. Om de wijzigingen op te slaan drukt u op de MODE-knop. Het systeem brengt u terug maar het resetten van de ritafstand.

VEILIGHEIDSAANWUZING:

Bedien deinstallingen alleen bij het parkeren van de elektrische fiets.

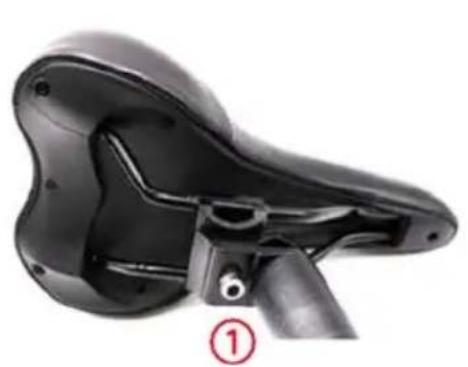

9. ZADELPOSITIE/-HOOGTE AFSTELLEN

Een goed afgesteld zadel kan het ongemak op de fiets tot een minimum beperken en het trappen efficienter make. Neem de tijd om de juiste zadelpositie in te stellen, waar dit uw algehele rijervaring za verbeteren. Zadels konnen op drie manieren worden versteld: zadelhoogte, voorwaartse/achterwaartse positie en Kanteling.

Open de snelspanner op de zadelpen. Als het zadel kan worden gedraid / afgesteld met de snelsluiting gesloten, stel dan de snelspanner bij met dekleine schroef op de snelspanner, hiervoor要去 de snelspanner open staan. Als het te moeilijk is om de snelspanner te sluiten, draait u de schroef een beetje los.

De zadelhoogte bepaalt de hefboomwerking tijdens het trappen. Een te laag zadel vermoet de knieën; een te hoog zadel leidt tot overmatige schuring. Er zijn een,aantal manieren om de juiste zadelhoogte te bepalen. Een goede manier om dit te doen is om op de fiets te gaan zitten met beiden voeten op de pedalen. Vraag hierbij hulp van een tweede persoon om Niet te vallen. Zet uw pedalen op 6 uur en 12 uur. Uw onderbeen moet volledig gestrekt zich wanner de hiel op het onderste pedaal worden geplaatst. Als het been gebogen staat, moet u het zadel hogerzetten.

Als u Niet met uw hiel bij het pedaal kurz, zet het zadel dan lager.

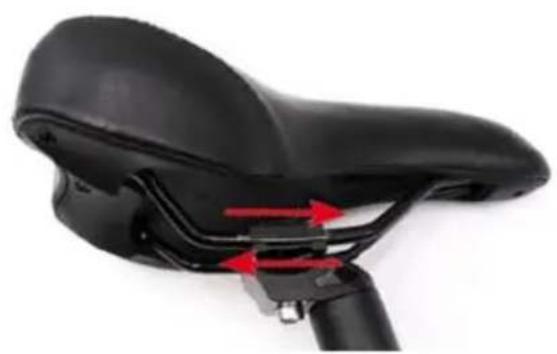

U kunt de hoek van het zadel en de voorste/achterste positie veranderen door de inbusschroef (1) los te draaien en het zadel aan uw voorkeuren aan te passen. Draai de inbusschroef waar vast als u de juiste positie hebt ingesteld.

VEILIGHEIDSAANWIJZING: De zadelpen heeft een MAX gemarkeeerde lijn (de veiligheidslijn). Dit is de MAX-hoogte tot waar u het zadel kunt verhogen. In alle gevallen van aanpassing moet de MAX gemarkeeerde lijn algtd onder de zadelpenklem liggen. De fietser kan ernstig letsel oplopen als de zadelhoogte boven de MAX-lijn worden verhoogd.

10. REMSYSTEEM (MODELSPECIFIEK)

Zorg ervoor dat uw remmen werkden voordat u gaat rijden.

Een extra terugtraprem is beschikbaar voor modellen met naafversnelling. Deze rem zet je in door de pedalen gegen de normale trapbeweging in te drukken.

Houd er rekening mee dat ongunstige weersomstandigheden het remvermogen können beinvloeden!

11. VERSNELLINGSHENDEL (MODELSPECIFIEK)

GEBRUIK VAN DE VERSNELLINGSHENDEL

Zorg ervoor dat u de versnellingshendel alleen tijdens het trappen bedient.

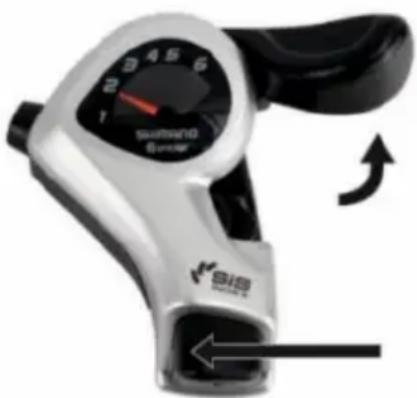

Derailleur

• Als u in eenlichtere versnelling wilt schakelen, duwt u de hendel (A) stap voor stap maar voren voor elk van de versnellingen. Als u de hendel verder� voren beweegt,(Intu u ook een versnelling overslaan.
• Als u een zwaardere versnelling wilt kiezen, drukt u op de knop (B) om maar elk van de versnellingen te schakelen.

(A) Hendel / versnelling omlaag
(B) Knop / versnelling omhoog

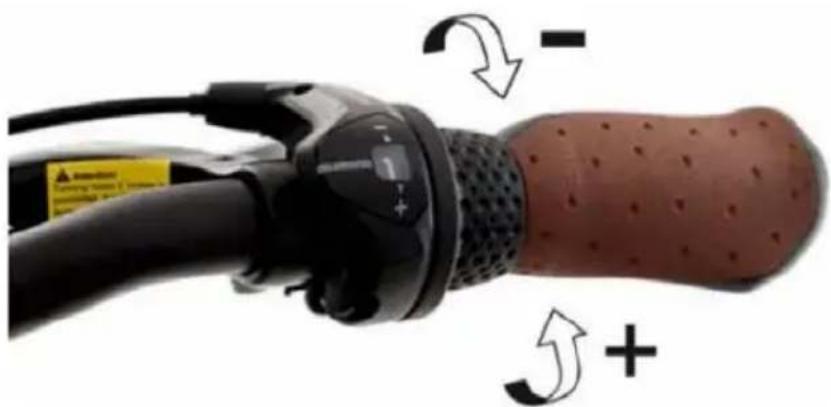

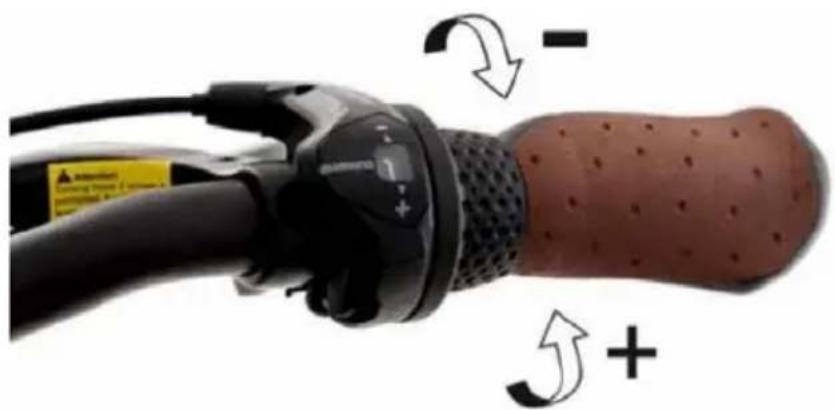

Naafversnelling

• Als u in eenlichtere versnelling wilt schakelen, draait u de hendel geleidelijk maar voren (+). Op het display ziet u de ingeschakelde versnelling.
• Als u een zwaardere versnelling wilt inschakelen, draait u de hendel geleidelijk maarachten (-). Op het display ziet u de ingeschakelde versnelling.

12. BEDOELD GEBRUIK

Deze elektrische fiets is bedoeld voor het vervoer van een persoon per keer. Pas uw fiets aan met de juiste uitrusting als u bagage wilt vervoeren. Zorg ervoor dat u de maximaal toegestane belasting (fietser + bagage) Niet overschrijdt.

De fabrikant en dealer+zijn Niet aansprakelijk voor activiteiten die afwijken van het beoogde gebruik. Dit geldt in het bijzonder voor het Niet opvolgen van veiligheidsadviezen en waaruit voortvloeije schade, bijvoorbeeld: off-roadgebruik, overbelasting of het onjuist repareren van defecten.

De elektrische fiets is over het algemeen Niet ontworpen om extreme krachten te weerstaan, zoals het rijden over trappen of sprengen.

Laad de batterij volledig op voor het eerste gebruik.
Zorg ervoor dat uw fiets klaar is voor gebruik en aangepast is aan uw lichaam, inclusief het instellen van de positie en bevestiging van het zadel en het stuur.
- Controller de montage en instillingen van de remmen
- Bevestig de WIelen in het frame en de vork
- Controller van de bandenspanning
Zorg ervoor dat u weet welke hendel op welke rem werkt. Bedien en fiets eerst op een rustige en veilige plaats.
- Controller of de wielen en steekassen en alle belangrijke bouten en moeren goed vastzitten
- Duw de wielen maar voren met aangetrokken remmen. De achechterrem要去 volledig voorkomen dat hetchyterwiel beweegt, terwijl de voorrem hetchyterwiel met zijn remeffect van de grond moet tilen. De besturing van de fiets mag tijdens het remmen Niet rammelen of zwenken (rechts/links).
- De effectiviteit van de remmen kan afwijken onder natte omstandigheden of op gladde oppervlakken. Houd bij het rijden rekening met de mogelijkheid van langere remafstanden en gladde wegdekken.
- Controleer de luchtdruk in de banden. Als algemene vuistregel, bijvoorbeeld tijdens een rit,kest u de bandenspanning als volgt controleren: Als u uw duim op een opgepompte band legt, moet u Niet in staat+zijn om de vorm ervan aanzienlijk te veranderen door druk uit te oefenen.
- Controleer de banden en velgen op beschadigingen, scheuren of cervormingen, maar ook op ingebedde deeltjes, zoals glasscherven of scherpe stenen.
- Als u sneden, scheuren of gaten in de banden aantreft, dient u af te zien van het rijden. Laat uw fiets eerst controeren door gekwalificierde fietsmonteurs.

14.VOOR ELKE RIT

Controleer vór elke rit of:

• De remmen veilig werken.
• De banden vrij়n van vreemde voorwerpen en beschadigingen en de wielen Niet aanlopen.
• De banden voldoende druk en profieldiepte hebben..
• Alle bouten en moeren zich vastgedraaid.
• Alle snelspanners nog steeds goed vastzitten.
• Het frame en de vork zichn nicht beschadigd.
• Het stuur en de stuurpen correct en stevig bevestigd zichen en in de juiste positie zichen geplaatst.
• De zadelpen en het zadel zijn vastgezet en in de juiste positie staan. Probeer het zadel te draaien of te kantelen. Het mag Niet bewegen.
• Gebruik geen elektrische fiets als de computer een foulmelding toont

Vermijd het gebruik van water voor het reinigen van de elektrische fiets, odomat de elektrische en elektronische systemen nat+kennen worden, wat kan leiden tot storingen in de fiets of persoonlijk letsel.
Veeg alle vuile geverfde of plastic onderdelen voorzichtig af met een zachte, vochtige doek en een neutrale reinigingsoplossing. Droog de onderdelen zorgvuldig af met een zachte, droge doek.
- Gebruik GEEN vet of een vette doek om de elektrische aansluitingen, remblokken, wielen, banden of plastic onderdelen af te vegen.

16. REGELMATIGE CONTROLES (OM DE 1 TOT 2 MAANDEN)

• Controller of het stuur en de zadelpen correct zijn geplaatst en vastgedraaid.
• Controller of de wielnaafmontage en snelspanner goed vastzitten.
• Controller of de velgen nicht geschuurd zich en of er geen spaken loszitten of gebroken zich.
• Controller of de banden voldoende schroefdraaddiepte hebben en Niet doorboard+zijn.
• Controller of de banden de juiste bandenspanning hebben.
• Controller of de batterijen voldoende zijn opgeladen.
• Controller of de voor- en achterremmen effectief remmen.
• Controller of de remkabels voldoende gesmeerd zijn en of de remblokken in goede staat়.
• Controller of de framelassen in goede staat en vrij van corrosie of roest+zijn.

FOUTCODE	DEFINITIE
Err21	Afwijking van de stroom
Err22	Afwijking van het gaspedaal
Err23	Afwijking van de motor
Err24	Afwijking van het signalaal van de motorkamer
Err25	Remafwijking
Err30	Communicatieafwijking

18. GARANTIE

De garantie geldt alleen voor producten die op normale wijze en onder normale omstandigheden worden gezruikt. De garantievoorwaardenkest u opvragen via www.blaupunkt.com.

19. SERVICE

Als u ooit gezbruik moet make van een reparationservice, neem dan contact op met uw Blaupunkt-dealer. Informatie over servicepartners in uw land vindt u onder www.blaupunkt.com.

20. AFVALVERWUDERINGSAANWUZINGEN

Gooi de fiets nicht weg met het huisvuil!

Gebruik retour- en verzamelsystemen om de oude fiets en batterij te verwijderen.
